Установка подрозетников: как провести монтаж подрозетников в бетон и в гипсокартон

Установка розетки в подрозетник

Для ее правильного монтажа после предыдущего этапа необходимо осуществлять следующее:

• Нужно произвести укорачивание торчащего провода до 7 см, которого обычно вполне достаточно для подсоединения.
• Устанавливаемые розетки должны быть для гипсокартона. Приобретать иные не следует, поскольку они не подойдут. Лучше всего отдавать предпочтение изделиям из пластика, которые намного безопаснее и имеют более доступную стоимость.
• Рекомендуется осуществлять заземление конструкции. Благодаря этому удастся избежать удара током. В этом случае нужно желтый провод присоединить к клеме заземления, встроенного в розетках. Оставшиеся кабели являются нулем и фазой.

Далее требуется присоединить все проводы и прикрутить розетку к подрозетнику. По окончании нужно совершить монтаж ее наружной рамки.

Узнав как установить подрозетник в гипсокартон, удастся не только произвести быстро все работы своими руками, но и качественно, избежав возможных ошибок при креплении, а также выборе изделия.

Видео:

Установка в полую стену

Установка подрозетника в полую стену

Подобного рода перекрытия встречаются довольно часто и в них также легко установить подрозетник. Но как, ведь в таких стенах не за что зацепиться клейкому раствору? Ответ простой – производители разместили на корпусе специальные зажимы, которые цепляются за внутреннюю поверхность стены.

Устанавливаем подрозетник для полых стен следующим образом:

1. Размечаем поверхность по аналогии с бетонной стеной.
2. Для резки гипсокартона используем перфоратор или дрель с коронкой по бетону, деревянную поверхность нужно вырезать фрезой по дереву, соответствующего диаметра.
3. Потом подгоняем корпус подрозетника к отверстию и фиксируем зажимы двумя винтами.

В этом случае ждать ничего не нужно, можно переходить к следующему этапу.

Виды и характеристики подрозетников

Современные розетки и по виду, и по способу монтажа значительно отличаются от тех, которые ставились в домах советской эпохи.

Если раньше они просто вмуровывались в стену без возможности замены, то сегодня и установить их, и при необходимости поменять розетку, не представляет особой сложности.

И все это благодаря подрозетнику, который, по сути, является коробкой, надежно удерживающей в своих недрах розетку и одновременно обеспечивающей ее пожарную безопасность.

Подрозетники бывают разной формы и размеров, отличаются материалами изготовления и способом установки, поэтому прежде чем купить, необходимо разобраться с их видами.

Выбираем подрозетник по материалу стен

Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.

По этому признаку существует следующая классификация коробок:

• конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, железобетона, газобетона, кирпича;
• стаканы для стен из композитных материалов: гипсокартона, плит из пластика, ДСП, фанеры и других.

В первом случае подрозетник представляет собой круглый стакан, на котором отсутствуют какие-либо дополнительные элементы. Он фиксируется в стене при помощи строительного раствора.

В его стенках или днище имеются монтажные отверстия для подвода электропроводки. При установке подрозетника, достаточно удалить перемычки и выдавить заглушку.

Подрозетники с боковыми стыковочными узлами позволяют быстро и просто осуществить монтаж сразу двух и более розеток.

Для монтажа нескольких, расположенных рядом розеток, можно воспользоваться стаканами, сбоку которых находится крепежный механизм. Подрозетники присоединяются друг к другу с помощью специальных пазов и объединяются в блоки.

В коробках для гипсокартона имеются специальные прижимные пластиковые или металлические лапки, предназначенных для закрепления элементов в полых стенах. Зажимы крепятся на винтах, которые вращаясь, регулируют их положение.

При повороте винта происходит подъем или опускание лапки. Вращение по часовой стрелке приближает прижимной элемент к стене, и закрепляет стакан в гипсокартоне.

Какой формы выпускаются изделия?

Наибольшее распространение приобрели подрозетники круглой формы. Для них очень просто сделать отверстие в стене при помощи разнообразных приспособлений.

Круглые стаканы можно использовать как для монтажа одиночной розетки или выключателя, так и объединять их в группы, присоединяя друг к другу посредством стыковочных узлов.

Квадратные коробки хоть используются не так часто, но имеют определенные преимущества. Их объем гораздо больше, благодаря чему в них можно спрятать много проводов.

Зачастую их применяют для монтажа элементов системы «умный дом». Есть одиночные и групповые подрозетники квадратной формы, рассчитанные на установку до пяти розеток.

В продаже встречаются и овальные коробки, которые, так же как и квадратные, имеют большое внутреннее пространство. Они удобны тем, что в них можно сразу подключить двойную розетку. Все описанные выше изделия монтируются в стены и используются для проведения скрытой проводки.

Существует еще один вид монтажных коробок, которые стоят несколько особняком — пластиковые накладки или по-другому мультибоксы, предназначенные для открытой установки на плинтус. Они рассчитаны для одной или нескольких розеток и обычно имеют квадратную форму.

Такой тип установки пластиковых накладок может применяться только на разборных плинтусах из пластика.

Наружные подрозетники имеют две модификации — конструкции с установкой до середины плинтуса или до пола. Поскольку мультибоксы монтируются сверху плинтуса, их отличительной особенностью является эстетическая привлекательность и оригинальный дизайн.

Материал изготовления монтажных коробок

Самыми популярными являются подрозетники, изготовленные из негорючего пластика. Их можно устанавливать в бетонные стены и конструкции из композитных материалов.

Существуют также металлические коробки, которые в прежние времена применялись повсеместно, но сегодня их практически вытеснили пластиковые изделия.

Подрозетники из металла устанавливаются, как правило, при монтаже электрической проводки в деревянных домах. Они изготавливаются из оцинкованного или цветного металла и не поддаются сварке, поэтому соединение с металлической трубой производится методом пайки.

В целях безопасности и предупреждения возгорания, при монтаже электропроводки в деревянных домах необходимо использовать металлические подрозетники.

Как в гипсокартоне сделать отверстие под розетку

1. Во все подрозетники, следующие за первым, пропускают отрезки проводов. Нагрузка придется на первое устройство, что сделает его работу более краткосрочной.
2. Подключить подрозетники через сизы — пластиковые колпаки, которые будут изолировать провода.

1. Рулетка и карандаш;
2. Пузырьковый уровень (можно короткий до 30 см);
3. Дрель или шуруповерт;
4. Коронка по гипсокартону на 68 мм;
5. Отвертка (крестовая или шлицевая — зависит от типа винтов на розетках);
6. Индикаторная отвертка;
7. Канцелярский нож;

Вообще, ставить розетки лучше непосредственно во время ремонта — так можно сэкономить много времени и сразу получить качественные устройства для включения любой техники. Если есть возможность, нужно применять такие стандарты. В индивидуальном порядке их можно поменять. Поставить розетку надо так, чтобы было удобно изделием пользоваться. Например, кухонные устройства делают на “фартуке”, примерно на высоте 1,2 метра — туда будут подключаться бытовые приборы.

В ванной комнате обычно делают монтаж устройств на высоте метра, чтобы с комфортом включать стиральную машину. Или, например, Вы хотите разместить телевизор на стене, тогда есть смысл сделать розетку за ним чтобы не портить интерьер неприглядным видом тянущихся проводов. Но если другого выхода нет то в статье Прячем проводку в доме Вы сможете прочитать рекомендации как максимально вписать проводку в интерьер квартиры.

Разновидности подрозетников

Перед тем, как сделать необходимые покупки для начала монтажа, нелишне будет понять, какие бывают подрозетники и как правильно их выбрать.

Всего их есть три основных вида – для монтажа в бетон или кирпич, гипсокартон или дерево. Каждый из них отвечает определенным правилам безопасности и обеспечивает должное удобство монтажа.

• Стандартный подрозетник. Это пластиковый стакан с прорезями на дне, через которые заводится кабель. Кроме этого, благодаря этим прорезям стакан лучше фиксируется в гипсе, алебастре или другом растворе.
• Для гипсокартона. Полностью на основе стандартного, но дополнительно в нем есть лапки, которые притягиваются от дна к верху болтами и надежно фиксируют подрозетник в стене.
• Для дерева. Сюда надо подобрать железные подрозетники – они не так часто продаются, но долго выбирать их не придется – их выпускает не такое уж и большое количество производителей.

Пошаговая установка подрозетников

Подрозетник (монтажный блок) состоит из следующих деталей:

• пластиковый круглый короб;
• четыре винта для крепления, установленные на передней части (что отличает их от подрозетников, устанавливаемых в бетонную стену, имеющих только два винта) — два винта направлены внутрь, а два наружу. Наружные нужны для установки рамки розетки, внутренние – для фиксации подрозетника, они напрямую связаны с лапками фиксации и их легко настроить простой крестовой отверткой;
• специальные заготовки для отверстий для завода провода на корпусе. Их нужно просто вырезать;
• завод провода желательно осуществить сзади, так будет удобнее для дальнейшего монтажа.

Габариты монтажных блоков могут быть различными — от 60 до 75 мм. Это стоит учитывать при определении диаметра окружности отверстия под них. Глубина может составлять от 40 до 62 мм. Чем глубже, тем проще установить систему расключения, не привязываясь к распределительной коробке.

Монтаж подрозетников

Владелец может установить розетку в бетонную стену самостоятельно или обратившись в организации, занимающиеся строительством и отделкой жилых помещений. Специалисты помогут проложить электрические кабели, врезать распределительные коробки, розетки и выключатели.

Стоимость работ зависит от места расположения жилого или офисного помещения, например, в Москве обустройство одной розетки в стене из литого бетона обойдется в сумму 600-700 руб. (без прокладки кабеля и отделки стены).

При самостоятельной установке владельцу помещения потребуется подготовить инструмент и выполнить 3 этапа:

• разметить стены в зоне предполагаемого монтажа;
• высверлить посадочные отверстия в необходимом количестве;
• закрепить подрозетники в отверстиях;
• выполнить окончательную отделку поверхности стены;
• смонтировать механизмы и подключить кабели питания;
• установить внешнюю крышку, а затем протестировать работу приборов.

Разметка

Установка подрозетников в бетонную стену начинается с определения места расположения изделий. На поверхности стены проводятся горизонтальные и вертикальные линии, позволяющие найти центр установки коробки.

Если планируется установка модуля или нескольких отдельностоящих коммутационных узлов, то между осями выдерживается расстояние в диапазоне от 70 до 72 мм (зависит от производителя изделий). Для определения габаритов модуля рекомендуется собрать пластиковые коробки в единый блок, а затем проверить корректность разметки.

Делаем отверстия

Чтобы установить подрозетник в бетонную стену требуется выполнить отверстие алмазной коронкой, которая устанавливается в патрон перфоратора. Диаметр канала составляет 70-75 мм, глубина отверстия зависит от типа монтажной коробки. С целью снижения затрат на инструмент допускается выполнения отверстия при помощи бура.

Отверстия сверлятся по периметру будущего посадочного гнезда, центральная часть выбивается зубилом. Глубина отверстия должна обеспечивать посадку подрозетника заподлицо с поверхностью стены (с учетом слоя штукатурки).

Установка коробочек

Установка подрозетника в бетон начинается с изготовления лекала, которое позволяет выдержать корректное положение блока монтажных коробок или расположенных рядом элементов. Лекало изготавливается из куска металлического профиля для гипсокартона, длина элемента превышает размеры модуля.

Подрозетники, собранные в блок, прикручиваются к направляющей планке штатными винтами. Затем конструкция размещается в выполненном ранее отверстии для проверки параллельности поверхности торца подрозетников и стены.

Перед тем как закрепить подрозетник в бетонной стене, необходимо обработать отверстия грунтовкой, удаляющей частицы пыли и улучшающей адгезию строительных материалов. Для фиксации деталей используется гипсовый раствор или аналогичные материалы. В каналы шпателем вводится материал, а затем вставляется лекало с собранным модулем. Излишки смеси выдавливаются в зазор между боковыми стенками подрозетника и стенками канала.

Кабель питания просовывается через технологическое отверстие в коробке и укладывается внутри бухтой. После выставления узла по горизонтали производится заделка щелей фиксирующим материалом.

Раствор втирается в зазоры шпателем до удаления воздушных пустот, после окончательного заполнения производится контрольная проверка положения элементов гидравлическим уровнем. Лекало фиксируется распорными клиньями или винтами, которые вкручиваются в дюбели (предварительно установленные в бетонной поверхности).

Как установить подрозетники до штукатурки

Вообще проще выполнять установку по готовой штукатурке, однако выставлять подрозетники до штукатурки

никто не запрещает. Другое дело, что это немного сложнее.

Чтобы качественно выставить установочные коробки перед оштукатуриванием, необходимо наличие уже выставленных штукатурных маяков. Подставляя правило на маяки, нужно контролировать, чтобы подрозетники не выступали из плоскости будущей, оштукатуренной стены. Лучше всего даже немного заглубить коробки относительно правила на 1-2 мм., тогда наверняка не возникнет проблем с протягиванием штукатурного раствора правилом.

Алгоритм вмазывания практически не отличается от вышеописанного, разница лишь в том, что шаблон крепится к стене не вплотную, а с учетом будущих слоев. Контролируя плоскоть правилом по маякам, выставляют шаблонную планку. Между шаблоном и стеной вставляются какие-либо клинья. После схватывания крепящего раствора, крепежные саморезы удаляются или притапливаются глубже, торчащие провода аккуратно сворачиваются в самих подрозетниках.

При такой очередности работ нужно внимательно следить за тем, чтобы верха и низа подрозетников не выпирали из плоскости маяков. Для решения этой проблемы лучше использовать широкую полосу для изготовления лекала.

Подготовительные работы

Перед монтажом подрозетника необходимо оценить тип, материал, толщину стены или перегородки, в зависимости от того, на что будет производиться монтаж. Также необходимо учесть эксплуатационные условия помещения. Существует большое многообразие подрозетников от разных производителей под различные нужды.

Основные параметры выбора подрозетника:

1. Размер. Бывают различные по диаметру и глубине. Диаметр стандартного подрозетника 67 мм, а глубина 25 мм. Существуют и другие типоразмеры.
2. Материал изготовления. Современные подрозетники изготавливают из высокопрочного полипропилена.
3. Форма конструкции. Подрозетники по форме бывают: круглые, овальные, квадратные или прямоугольные. Широко распространены круглые.

Внимание! Подрозетники для монтажа на гипсокартон и другие подобные материалы (фанера и пр.) необходимо покупать с вспомогательными ножками.

Если необходимо установить несколько подрозетников в виде единого блока необходимо соблюсти межосевое расстояние. Основной условие при блочной схеме монтажа — подрозетники одного диаметра. У подрозетников есть пазы для крепления в единый блок. Группа подрозетников монтируется также как и одиночный.

Правила установки подрозетников

• Правильно установленный подрозетник, не должен выступать или быть слишком утоплен в стену, то есть он должен встраиваться с чистовой стеной заподлицо. Чистовой стеной считается уже подготовленная к малярным работам стена. Случаи, когда на стене планируется укладка плитки или каких-то других фальшпанелей, рассмотрим ниже.
• Подрозетники должны быть установлены строго по уровню, даже если подрозетник стоит один, его необходимо выставлять по уровню, чтобы избежать трудностей при дальнейшей установке розеток или выключателей.
• Правильно установленный подрозетник, должен очень крепко держаться в гнезде.

Как поставить и закрепить подрозетник в стену из гипсокартона своими руками

Для монтажа подрозетника в гипсокартонную поверхность надо сделать работу по четко установленному плану. Следует учитывать точность, иначе это может привести к порче листа.

Подготовка стен

Для того чтобы закрепить коробку в гипсокартонной стене не используют раствор и не «утапливают» изделие. В большинстве случаев ГКЛ фиксируют на каркасную основу. За ним пусто или же уложен утеплитель.

Подрозетник для установки в ГКЛ должен быть таких характеристик:

Существует ГКЛ различной толщины, коробки различной глубины

Поэтому надо обращать внимание на наличие свободного места от дна коробки до чернового основания. Для этого надо измерить толщину листа и свободное место за листом

В основном стандарт 5 см, при этом глубина коробки должна быть 45 мм.
Диаметр коробки 68 мм. Коронка для создания отверстия должна быть такого же размера.
Расстояние между центрами отверстий 71 мм, в случае установки нескольких точек под одной рамой.
Особенность коробок для ГК-листов – 4 винта снаружи. В сравнении с коробкой для бетона – 2 винта.

Для монтажа подрозетника в ГК-поверхность понадобятся инструменты:

• электроинструмент – перфоратор, дрель;
• коронка из металла нужного размера, совпадающего по диаметру с монтируемым изделием;
• уровень, строительный нож, пассатижи;
• карандаш, отвертки (плоская, крестовая).

Если необходимо установить несколько точек под одну рамку, нужны будут соединители.

Способы монтажа

I способ – классический. Применяется для ГК-поверхностей с утеплителем.

В этом способе не используют дополнительные методы фиксации подрозетника. Его крепят с помощью распорных «лапок».

II способ – этап монтажа. В процессе установки гипсокартонных листов коробку для розетки крепят на раствор алебастра.

Этот метод применим для стен без шумоизоляции, когда фиксируют листы ГКЛ.

III способ – защитный. Коробку для розеток устанавливают в созданный короб из ГКЛ. Размер короба 100х100 мм.

Этот метод встречается редко.

IV метод – нестандартный. Для этого делают отверстие в поверхности. В него по кругу запихивают бумагу. Полость должна получится 10х10 см. После этого кладут в отверстие на бумагу гипсовый раствор. Провода при этом выведены наружу. Фасад самодельного короба шпаклюют КНАУФ-Фуген.

Как сделать отверстие и правильно рассчитать размер

Для правильного расчета надо руководствоваться данными в СНИПе. А также помнить о правилах пожарной безопасности. То есть:

• розетки, установленные во влажных местах должны быть прочно заизолированы и ограждены от попадания влаги;
• разъемы, устанавливаемые внизу стены не должны быть слишком близко к полу;
• быть внимательными и соблюдать расстояние от газовых труб.

Устанавливать подрозетники до или после штукатурки?

Монтажные коробки проще устанавливать в уже отштукатуренные поверхности, в которых проложены электрические кабели. Если устанавливать изделия в помещениях с черновой отделкой, то необходимо учитывать слой штукатурки. Перед тем как установить розетки в бетонной стене без штукатурки, требуется установить направляющие маячки. Затем производится разметка и сверление отверстий на необходимую глубину.

Шаблонная пластина устанавливается по маякам, а затем производится заполнение раствором зазора между стенками отверстия и подрозетником. Корректировка горизонтального положения блока выполняется при помощи гидравлического уровня.

Рекомендуется заглублять монтажные коробки на 1-2 мм относительно будущей поверхности отштукатуренной стены, что упрощает нанесение отделочного материала. Выставленный по уровню блок подрозетников и лекало фиксируются распорными клиньями, которые вынимаются после затвердевания раствора.

После затвердевания раствора и выполнения дополнительных отделочных работ стены помещения штукатурятся. Излишки смеси, попавшие в полость подрозетника, удаляются после засыхания материала. Затем в коробку устанавливается механизм, который подключается к кабелям питания.

Установка коробки в полые стены

Подрозетники, предназначенные для стен из композитных материалов, в частности из гипсокартона, имеют несколько иную конструкцию, чем установочные коробки для бетонных и кирпичных оснований.

Фиксация стакана в стене производится без гипсового раствора, что позволяет выполнить установку подрозетника в гипсокартон намного быстрее и проще.

Для проделывания отверстий лучше воспользоваться коронкой по дереву, поскольку они получаются ровные и аккуратные, что облегчает процесс установки подрозетника

В верхней части стакана находятся четыре винтика, расположенные попарно. Два из них немного выступают наружу и предназначаются для крепления выключателя или розетки.

Два других немного утоплены в корпус подрозетника. На нижней части каждого винтика находится металлическая или пластиковая лапка, которая при прокручивании винта, приходит в движение и фиксирует коробку в гипсокартоне.

Перед тем как вставить стакан в стену, проведите в заранее проделанное отверстие в задней части коробки электропровод

Перед тем как установить подрозетник, сделайте разметку, как было описано выше. Проделать отверстие в гипсокартоне намного легче, чем в бетонной стене. Можно просто вырезать круг ножом или просверлить по контуру сверлом, а затем прорезать его тем же ножом.

Однако при использовании этих способов, получаются не очень ровные края. Кроме того, гипсокартон – материал довольно хрупкий и может сломаться.

Лучше всего выполнять работу при помощи коронки по дереву. После того как отверстие подготовлено, выведите в него провод и вставьте подрозетник таким образом, чтобы винты были расположены горизонтально. Зафиксируйте стакан в гипсокартоне, закрутив по часовой стрелке два утопленных винтика.

Галерея изображений

Фото из

Подготовка подрозетника для гипсокартона

Особенности крепления монтажных стаканов

Правила затягивания стяжных винтов

Форомирование отверстий для ввода проводки

Основные правила монтажа подрозетников

Прежде чем произвести монтаж подрозетника, необходимо выбрать место его установки. Но поскольку розетка — источник повышенной опасности, к ее размещению в некоторых помещениях предъявляются специальные требования, прописанные в «Правилах устройства электроустановок» (ПУЭ).

Согласно ПУЭ:

• от электрической розетки до трубы, по которой проходит газ, должно быть расстояние не менее 50 см;
• розетки в ванной комнате можно устанавливать на отдалении не менее 60 см от источника брызг (умывальника, душа, ванны);
• монтаж выключателей рекомендовано производить с той стороны, где располагается дверная ручка, при этом расстояние от устройства до пола должно быть до 100 см;
• нельзя устанавливать розетки в саунах, банях, помещениях, где производится стирка.

Для остальных помещений особых правил не существует. Размещать розетки нужно таким образом, чтобы их использование было удобно всем членам семьи.

Также необходимо руководствоваться требованиями безопасности, и устанавливать устройства с учетом месторасположения электробытовых приборов в доме, чтобы их шнуры доставали до розеток без использования удлинителей.

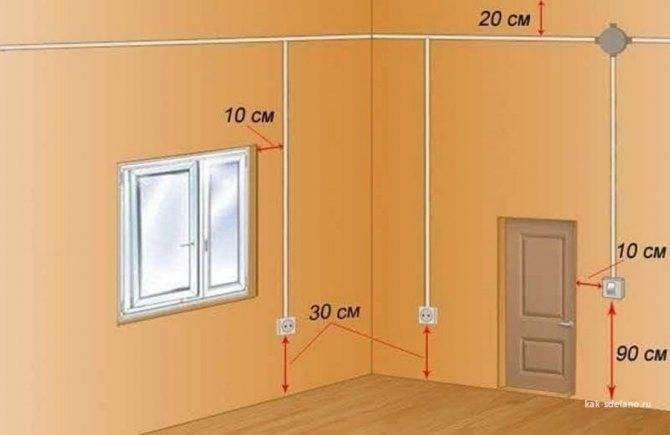

Рекомендуемые места установки розеток и выключателей в комнате с точки зрения практичности и удобства

Монтаж нового подрозетника в старый

Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.

Работы нужно совершать в следующем порядке:

• Выключаем свет в щитке.
• Проверяем отсутствие напряжения включением лампочки.
• Снимаем крышку, выкручиваем розетку.
• Отсоединяем провода.
• Смотрим на коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр, чтобы прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Нужно помнить и о проводе, если встарой он идет по центру, тогда следует очень аккуратно закручивать винты, чтобы было оптимальное расстояние и допустимая глубина закручивания шурупов. Если есть возможность, то желательно сточить кончик, чтобы он имел некое расстояние до провода, или был, по крайней мере, неострый, иначе повреждение чревато коротким замыканием.

Подготовка к установке

Чтобы быстро и качественно выполнить монтаж розеток в гипсокартоне, понадобятся следующие инструменты:

• Электрическая дрель со специальной коронкой, ускоряющей и облегчающей монтаж. Стандартный диаметр фрезы-коронки составляет 68 мм;
• Индикатор для определения напряжения на электропроводах;
• Рулетку;
• Карандаш или маркер;
• Строительный уровень, для контроля монтажа;
• Крестовую отвертку, для фиксации коробки, для крепления сердечника розетки и электрических проводов.

После приобретения инструментов, можно готовить отверстие для подрозетника.

Инструкция сверления гипсокартона:

• По разработанной схеме находится место, для установки стакана. Рулеткой вымеряется нужное расстояние от уровня пола и отмечается точка на стене;
• Уровнем размечается центр будущего отверстия для установки розетки и ставится крестик;
• Электрической дрелью со специальной фрезой сверлится отверстие;
• Установив на крестик центр фрезы, аккуратно проделывается отверстие.

Монтаж нескольких гнезд

Монтаж розетки

Контроль правильности монтажа

Если все операции ранее были выполнены правильно, установка розеток в гипсокартоне будет осуществляться достаточно легко.

Для этого:

• Снимается с розетки декоративная накладка;
• К сердечнику подключаются провода, в специальном месте;
• Каждый провод вставляется в свое отверстие;
• Фиксирующими винтиками провода надежно закрепляются;
• При наличии заземляющего провода, необходимо устанавливать специальную розетку под него. При обычной сердцевине, заземляющий провод изолируется и остается свободным;

• Из коробки выкручиваются два винта, ими крепится вставленный в нее сердечник;
• Сердечник располагается ровно, а затем вкручиваются не до конца винты;
• После выравнивания розетки до идеально ровного положения, винты зажимаются.

Комплектующие для сборки розетки Сборка конструкции Установка розетки в гнезде Фиксирование накладки

Инсталляция накладной розетки

Общий вид накладной розетки с 4 гнездами

Иногда конструкции со стаканом заменяют электрические розетки накладного типа. В этом случае, нет необходимости сверлить в стенках отверстия и устанавливать подрозетники.

Цена такого способа установки конструкции ниже, но с эстетической точки зрения он не слишком привлекательный. Конструкция накладного типа имеет массивный вид. К тому же провода, которые протянуты по стенам, ухудшают интерьер комнаты. Но в отдельных случаях, такой вариант обоснован.

Например:

1. Когда между конструкцией ГКЛ и стеной очень малое расстояние — меньше 45 мм, а под рукой нет перфоратора.
2. Электропроводка, которая идет снаружи и накладные розетки, могут использоваться при оформлении комнаты в стиле ретро, лофт или стим-панк.

В таких случаях используются специальные огнестойкие электропровода, расположенные в неподдающейся горению изоляции. Находиться они могут в гофрированном рукаве.

К стенке из гипсокартона электропроводка крепится клипсами, а розетка привинчивается к стене винтами, как накладка. Преимущества накладной конструкции — можно в любое время поменять ее месторасположение, для подключения электроприборов в нужном месте.

Установка розетки в стенку из ГКЛ достаточно простая. Ее каждый может выполнить самостоятельно. Как произвести монтаж розеток и выключателей в гипсокартоне, видео показывает во всех подробностях.

Установка стакана

По запросу: «установка розеток в гипсокартон, видео» вы всегда найдёте хороший ролик, который подскажет все нюансы работ. Монтаж розетки в гипсокартонной стене начинается с установки подрозетника.

Процесс монтажа производится в следующей последовательности:

• В днище подрозетника прорезается отверстие для проведения через него проводки;
• Протягивается в это отверстие, проложенный в обшивке стены, провод. При этом снаружи необходимо оставлять небольшой запас проводов;
• В проделанное отверстие вставляется подрозетник так, чтобы он не смог пережимать электропроводку;
• С помощью уровня проверяется установка стакана по горизонтали;
• Отверткой затягиваются винты для крепления коробки.

Установка подрозетника в стену

Как установить?

Порядок действий следующий:

Делаем отверстия под розетки

До того как встроить в гипсокартон розетку, требуется просверлить отверстие под стакан:

• при помощи карандаша намечается место, где будет фиксироваться розетка;
• берется электродрель либо шуруповерт с коронкой по гипсокартону;
• острый сегмент коронки ставится по центру нанесенной метки;
• аккуратно высверливается отверстие (если дрели нет, можно задействовать пилки для лобзика);
• точно также проделываются отверстия под выключатели.

Вслед за тем, как будет сделано отверстие, материалы и вся инструментальная оснастка приготовлены, можно начинать монтажные работы. В зависимости от техники установки, отличается и последовательность работ. Если электрокабель зафиксирован в стене, остается лишь поставить розетку и подсоединить.

А если предполагается проброс электрических проводов по внешней стороне простенка, в гипсокартоне режется канавка (штраба), проводится электропровод и фиксируется быстротвердеющим составом (к примеру – алебастром). Концы проводки выводятся на установленном уровне в требуемых местах.

Следующие стадии монтажа розетки своими руками такие:

Монтируем подрозетник. Перед монтажом стакана нужно на его задней поверхности вырезать ножом отверстие под провода. Если посмотреть на корпус стакана, можно увидеть 4 винтика, 2 из них необходимы для закрепления самой розетки, а 2 – для регулирования распорных лапок. Вначале выводим из отверстия электропровода и продергиваем их через стакан. Затем монтируем стакан в гипсокартоне, закрепляя его посредством болтов с противолежащей стороны зажимными лапками.

• Шпаклюем. Обычно, вслед за установкой подрозетника и испытания системы на эксплуатационную пригодность, настает черед первичной отделки. Уже только после того, как высохнут стартовый и финальный слои шпатлевки, осуществляется последующий монтаж розетки.
• Подключаем к розетке электрическое питание. Прежде чем выполнять подсоединение, удостоверьтесь, что напряжение в линии отсутствует (проверить можно посредством обычного индикатора). Фазы «землю» и «ноль» подсоединяем к надлежащим контактам на корпусе розетки и крепко затягиваем провода, чтобы через время электроконтакты не ослабли и не началось плавление пластмассового корпуса.

Монтируем розетку в стакан. Розетка монтируется в стакан и фиксируется в нем надлежащими винтиками. После этого производим установку пластмассовой рамки и лицевой крышки. Проверяем прилегание к стенке; если есть необходимость, ослабляем винтики лапок колодки и выполняем регулировку.

Инсталляция накладной электророзетки

В отдельных случаях вместо хорошо знакомой розетки со спрятанной электропроводкой используют электророзетки накладного типа. Для них не надо сверлить отверстий в стенках и монтировать установочные коробки (стаканы). Да и сама электропроводка проводится не под конструкцией из гипсокартона, а по ее верху.

Подобный способ не очень привлекателен с эстетической точки зрения. Розетка накладного типа – массивная. Провода, протянутые по стенам, не прибавляют согласованности в интерьер комнаты. Но в отдельных эпизодах это бывает обосновано, в частности когда дистанция между конструкцией из ГКЛ и стенкой из бетона чересчур мала – менее 45 мм, а перфоратора под рукой нет.

Еще электропроводка, проложенная снаружи и накладные модели розеток, нередко используется в дизайнерских замыслах при отделке помещений в стиле лофт, ретро либо стим-панк. В подобных случаях применяются специализированные огнестойкие электропровода в устойчивой негорючей изоляции. Они могут также находиться в гофрорукаве.

К стенке электропроводка фиксируется посредством клипс, а розетка элементарно привинчивается к гипсокартону посредством винтов, как накладка. Преимуществом подобного расположения является то, что в любое время можно поменять месторасположение электрической бытовой техники и розетки совместно с ней.

Основные разновидности

Перед тем как установить подрозетник, нужно выбрать именно те изделия, которые действительно необходимы. Существует несколько видов этих изделий, отличающихся собственными параметрами и техническими характеристиками.

В зависимости от того, где их будут устанавливать, подрозетники различаются следующим образом:

• Стандартные коробки, устанавливаемые в большинстве конструкций. Изготавливаются в виде пластикового стакана, в нижней части которого имеются прорези под кабели и провода. Эти же прорези способствуют улучшенной фиксации подрозетника в железобетонной стене при схватывании гипсового или алебастрового раствора.
• Изделия, позволяющие установить подрозетник в стену из гипсокартона. В целом конструкция напоминает стандартную, за исключением лапок, с помощью которых осуществляется притягивание дна к поверхности. В процессе закручивания винтов, лапки постепенно поднимаются вверх и надежно прижимают подрозетник изнутри к гипсокартону.
• Монтажные коробки, применяемые в монтажных конструкциях. Как правило, это металлические конструкции, выпускаемые в ограниченном количестве и ассортименте. Для подрозетников этого типа существуют свои требования.

Большинство выпускаемых розеток свободно устанавливаются в монтажные коробки, диаметром 50 мм. Помимо классической круглой формы, некоторые виды подрозетников выпускаются квадратными, прямоугольными, многосекционными, предназначенными для установки в бетон или кирпич.

Выбор и замена подрозетников выполняется с учетом такого параметра, как петля запаса. Он означает возможное количество проводов, располагающихся за розеткой или выключателем. Обычно средняя длина такой петли составляет до 20 см. Запас провода необходим на случай замены розеток, при выполнение распайки в подрозетнике, подрезают жилы, зажатые в клеммах. Если запаса не будет, придется наращивать провод с помощью клеммников, сварки, пайки или скруток. Поэтому излишки провода складываются и размещаются на дне коробки.

Что касается отверстий, чтобы вставить и вывести проводку, то их не стоит использовать все, которые намечены в коробке. Это приведет к попаданию крепежного раствора внутрь изделия, а в дальнейшем туда будет попадать пыль и мелкий мусор со стены.
