Установка напольного газового котла: монтаж своими руками и технические нормы

Проведение пробного запуска

На этом основные работы по подключению газового котла завершены. Исключение – приборы с закрытой топкой. Для них необходимо провести подключение к электрической сети. Лучше сделать это через стабилизатор.

После чего систему можно заполнять теплоносителем. Делается это максимально медленно, чтобы вытеснить большую часть присутствующего в ней воздуха. Жидкость закачивается до достижения давления в 2 атм.

Внимательно проверяются все соединения на предмет возможных течей. После того, как представитель газовой службы осмотрит выполненное подключение и разрешит подачу газа, следует так же внимательно осмотреть все соединения и на этом трубопроводе. Их нужно обмазать мыльным раствором и убедиться в отсутствии пузырей. Теперь можно проводить первый запуск оборудования.

Установка напольного газового котла

Напольный газовый котёл устанавливают в отдельном помещении (такие приборы обычно используют для больших домов).

Устраивается надёжное несгораемое основание. Если оно будет стелиться поверх деревянного пола, площадь листа должна быть гораздо больше, чем основание котла (от 30 см).
Котёл должен быть выставлен насколько возможно ровно. Всё делается по уровню.
Дальше котёл подключается к отопительной системе, проводится электрика и, если нужно, водопровод. Всё так же, как с навесным котлом.

Схема установки напольного газового котла

В последнюю очередь – газ (приглашается специалист-газовик). Он же подключит счётчик и лично произведёт первый пуск котла. После пробного запуска составляется акт о вводе прибора в эксплуатацию.

Требования к газовой котельной

В России газовые котельные пользуются куда большим спросом, чем, к примеру, твёрдо- или жидкотопливные, и связано это с простотой эксплуатации и дешевизной обслуживания газового оборудования.распространены повсеместно, они используются в частных и многоквартирных домах, и даже на производстве, особенно если неподалёку располагается уже проложенная газовая магистраль. Пользоваться другими видами котельных в такой ситуации просто нецелесообразно.

У газовых котельных достаточно много преимуществ, среди которых высокий КПД, автономность, низкий уровень вредных выбросов в атмосферу. Но и требований к газовой котельной при этом предъявляется много — они подробно изложены в нормах наи нормах на газоснабжение (СНиПы).

На практике, однако, могут пригодиться далеко не все из этих требований.

Отдельное помещение для газовой котельной

Требования к газовой котельной диктуют необходимость в отдельном помещении, только если мощность используемой установки превышает 60 кВт. Для котла меньшей мощности отдельная «жилплощадь» не нужна, но помещение (например, кухня), в котором он будет установлен, должно соответствовать нескольким важным пунктам:

высота потолков — от 2,5 м;
объём воздуха — от 15 м³;
достаточно мощная система вентиляции;
наличие открывающегося окна или окна с форточкой.

Если же мощность газовой котельной превышает 60 кВт, то по нормам строительство отдельного помещения для неё является обязательным

При этом неважно, где именно оно будет расположено: на крыше, в подвале, рядом с домом или на каком-либо из этажей

Требования к газовой котельной как к помещению — такие же, как к обыкновенной комнате, где располагается котёл, но стены при этом должны быть огнеупорными и выдерживать высокую температуру на протяжении не менее 45 минут (на случай ЧП).

Стоит помнить, что требования к газовой котельной изменяются в зависимости от мощности оборудования.

Требования к помещению под газовую котельную

В большинстве случаев газовая котельная всё же требует отдельного помещения: например, когда отапливать необходимо большие помещения. В такой ситуации рекомендуется или пристроить котельную к отапливаемому зданию, или возвести её неподалёку.

Строительство котельной любого типа начинается с консультации со специалистами, за которой следует проектирование, затем — приобретение оборудования, монтажные работы, пуск-наладка и регистрация свежевыстроенной котельной в ответственных органах. Продумывание помещения под котельную начинается ещё на моменте проектирования. Технические характеристики могут варьироваться в зависимости от нужд заказчика, но требования к газовой котельной как к помещению всегда остаются одинаковыми:

Помещение. Высота потолков должна составлять как минимум 2,5 м. Самое главное требование к газовой котельной в отдельном помещении — её огнеупорность, поэтому стены, пол и потолок необходимо отделать материалом, не поддерживающим горение. Для стен, к примеру, идеально подойдёт керамическая плитка, для пола — бетон. Дверной проём должен быть не менее 0,8 м в ширину, а размер окна — 0,3 м³ на каждые 10 кубометров помещения.
Вентиляция. Подача свежего воздуха может осуществляться или через сообщённую с отапливаемым зданием вентиляционную систему, или с улицы. При этом размеры вентиляционных отверстий рассчитываются, исходя из: 30 кв. см на 1 кВт, если воздух поступает из вентиляционной системы помещения, и 8 кв. см на 1 кВт, если воздух поступает с улицы.
Дымоход. Для дымохода в стене котельной требуется проделать два отверстия: непосредственно для дымохода и для его технологического обслуживания чуть ниже. Дымоход обязательно должен быть газонепроницаемым, выходящим наружу не ниже конька крыши — только так создадутся необходимые условия для корректного вывода продуктов горения наружу.
Установка котла. Газовый котёл устанавливается вдали от любых источников огня, на расстоянии как минимум 10 см от стены, а также таким образом, чтобы доступ к нему был открыт с любой стороны.

Что следует сделать перед тем, как покупать газовый котел?

Прежде, чем покупать напольный газовый котел, следует выяснить, можно ли вообще установить такой агрегат в Вашем доме. Поэтому в газовую службу пишется заявление на получение технических условий и разрешения эксплуатировать агрегат. В нем обязательно проставляется объем газа, который Вы предполагаете потребить за год.

Документ рассмотрят, и заявитель получит разрешение на монтаж вместе с Техусловиями либо отказ с подробным объяснением.

Следующий этап подразумевает составление проекта будущей установки. Он разрабатывается с учетом всех характеристик будущего газового котла. Выполняется он на основе готовых техусловий и разрешения. В документе должны быть схемы подключения оборудования и прохода внутри дома от места подключения газовых коммуникаций.

Обратите внимание! Разрабатывать проект установки котла должна компания, которая имеет специальную лицензию на проведение подобных работ. Проект следует согласовать с газовой службой, обслуживающей Ваш дом

После его проверки заявитель получает согласованный проект. Если документ не получил согласия газовой службы, то обязательно должны прилагаться корректировки. После исправления проекта заявитель снова отправляет его на согласование

Проект следует согласовать с газовой службой, обслуживающей Ваш дом. После его проверки заявитель получает согласованный проект. Если документ не получил согласия газовой службы, то обязательно должны прилагаться корректировки. После исправления проекта заявитель снова отправляет его на согласование.

№2. Покраска газовых труб

Окрашивание – самый простой, дешевый и безопасный способ преобразить пространство и сделать трубы менее заметными. При грамотном подходе примелькавшиеся коммуникации можно практически растворить или даже превратить в полноценный элемент декора.

С покраской труб справится даже человек, который не имел ранее опыта в проведении строительных и ремонтных работ. При этом газовая труба остается в свободном доступе, а вы не нарушаете никаких норм и можете спать спокойно. Более того, газовые трубы обязательно должны быть окрашены. Что же касается цвета и состава краски, тот тут ограничений нет, в отличие от окрашивания внешних газовых магистралей (их красят в желтый цвет).

Вариантов покраски несколько:

самый простой и популярный – краска в тон стенам. Если оттенки максимально точно совпадают, то труба уж точно не будет бросаться в глаза. Белая труба на фоне белых стен – беспроигрышный вариант;
контрастный цвет для труб советуют некоторые дизайнеры. Этот вариант подходит для пестрых и насыщенных различными оттенками кухонных помещений – в интерьере, выполненном в пастельных тонах, ярко-зеленая или красная труба будут смотреться неуместно. Отлично, если труба будет повторять оттенок какого-то элемента на кухне, например, кухонного гарнитура, штор или декора. Подобное решение хорошо подойдет для интерьера в стиле китч, бохо или авангард. В кухнях в стиле хай-тек или минимализм трубы можно выкрасить в цвет металлик;
художественная роспись и декупаж. Если на стенах, на шторах, скатерти или других элементах интерьера присутствует определенный орнамент (например, растительные, африканские, геометрические мотивы или рисунки блюд), то его можно повторить на трубах. Можно наносить рисунок краской от руки или воспользоваться трафаретами – подобным образом можно повторить любой узор. Если сильно постараться, то трубу можно превратить в ствол березы или бамбука. Техника декупажа позволяет перенести рисунок со специальной пленки или салфетки на поверхность трубы. Для интерьера в стиле прованс неплохой вариант.

Для покраски можно использовать масляную, акриловую краску, нитроэмали и другие составы.

Перед нанесением краски следует подготовить поверхность трубы

После того, как газ перекрыт, необходимо осторожно снять старое покрытие, ошкурить поверхность, при необходимости подшпаклевать и покрыть грунтовкой. Только в этом случае можно рассчитывать, что новый состав краски ляжет идеально. Удобнее всего наносить краску из баллончика

Удобнее всего наносить краску из баллончика

Можно, конечно, работать кисточкой, но это чуть более хлопотнее, труднее и дольше

Удобнее всего наносить краску из баллончика. Можно, конечно, работать кисточкой, но это чуть более хлопотнее, труднее и дольше.

Некоторые идут дальше и начинают облагораживать трубы веревками, магнитами и наклеенной мозаикой. Что касается эстетичности данного решения, тут мнения расходятся

К тому же, подобным образом чаще получается только привлечь внимание к трубам, чем замаскировать их. Сотрудники газовых служб к подобному декору относятся неоднозначно.

Что такое двухконтурное отопление?

Двухконтурное отопление (двухтрубное) – наиболее популярная разводка труб для обогрева дома. Двухконтурная система обогрева лучше, чем одноконтурная по причине рационального и эффективного распределения теплоносителя.

Две трубы, подсоединённые к радиатору, выполняют разные функции. По одной трубе течёт разогретая котлом до нужной температуры вода. По другой выводится остывший теплоноситель. Далее он попадает обратно в котёл для дальнейшего подогрева, но не перетекает в следующий радиатор. Вода в обеих трубах зачастую движется в одном направлении, хотя при определённой схеме установки она может двигаться во встречных направлениях.

Для двухконтурной системы отопления затрачивается большее количество труб, чем в одноконтурной, но она эффективней и гораздо практичней.

Благодаря двухтрубной системе можно поддерживать комфортную температуру в конкретной комнате, а не сразу во всём доме. Она и экономнее. Двухконтурную систему можно автоматизировать так, что она способна нагреть помещение до определённой температуры, самостоятельно отключиться, а потом, когда градус упадёт до определённой отметки, снова включиться. Это не единственные плюсы такого отопления.

Преимущества и недостатки оборудования

Обе разновидности газовых котлов отличаются простотой в управлении, эффективностью и долговечностью. А еще они обладают привлекательным внешним видом.

Конструкция каждого вида газового котла разработана с целью удовлетворить потребности различных категорий пользователей, что наглядно демонстрируют их достоинства и недостатки. А также они дают возможность разобраться в отличиях одноконтурного газового котла от его двухконтурного аналога, помогая потенциальному покупателю сделать правильный выбор.

Плюсы и минусы одноконтурных агрегатов

Такие изделия способны обеспечить стабильный обогрев помещений любой площади, этажности, удаленности от теплообменника.

А, кроме того, одноконтурные котлы:

более надежны, чем их двухконтурные аналоги, конструкция которых более сложная, что и приводит к несколько большему количеству поломок;
проще в обслуживании, что также вызвано конструктивными особенностями;
дешевле.

Важным преимуществом является и то, что одноконтурные агрегаты могут стать базой для подключения другого оборудования. Что позволит расширить их функциональность и повысить комфортность проживания.

Всегда следует помнить о том, что при необходимости обеспечить в помещениях горячее водоснабжение вместе с одноконтурным котлом придется покупать накопительный бойлер. А это приведет к немалым дополнительным расходам. А еще комплект перечисленного оборудования займет немало места, что может быть критичным для небольших квартир

Подключение накопительных бойлеров позволит обеспечить помещения горячим водоснабжением. Причем вода в любой момент будет подаваться горячей, чего не всегда можно добиться от двухконтурных аналогов

У такой разновидности оборудования при отсутствии необходимости в горячем водоснабжении ярко выраженных недочетов нет. Но в противном случае сразу же сказывается отсутствие универсальности. Которая приводит к необходимости покупки дополнительного электронагревательного прибора.

В результате его совместная эксплуатация с одноконтурным котлом приводит к:

большим затратам на покупку, монтаж, обслуживание;
ограниченному объему воды для бытовых нужд – для совместного использования с одноконтурными агрегатами чаще всего покупаются бойлеры, поэтому может возникнуть вопрос о рациональном расходе воды, объем которой зависит от вместительности накопителя;
большей нагрузке на проводку.

Последний недостаток актуальный в случаях, если в доме или квартире старая проводка или параллельно используется мощное электротехническое оборудование. Так, может понадобиться модернизация электропроводки и подбор кабеля большего сечения.

Следует знать и о том, что комплект из одноконтурного котла и бойлера занимает ощутимо больше места, чем один двухконтурный котел. И при ограниченном пространстве это может быть существенным недостатком.

Достоинства и недостатки двухконтурных котлов

Агрегаты, которые относятся к указанному виду с некоторыми ограничениями, но все же способны обеспечивать горячей водой сразу две системы (отопления, горячего водоснабжения). А также они занимают меньше места, чем их аналоги с бойлерами. В результате двухконтурные котлы более удобные при использовании.

Обе разновидности газовых котлов отличаются простотой в управлении, эффективностью и долговечностью. А еще они обладают привлекательным внешним видом

Кроме того, конкурентная борьба производителей привела к тому, что разница в стоимости обоих разновидностей агрегатов постепенно нивелируется.

Поэтому сегодня можно найти двухконтурный котел цена которого превышает аналогичный показатель одноконтурного изделия незначительно. Что в ряде случаев также можно считать преимуществом.

Если говорить о минусах двухконтурных котлов, то самым важным считается невозможность моментально обеспечить горячей водой одинаковой температуры все точки водопотребления в доме или квартире.

Так, в их теплообменниках нагревается такое количество воды, которое нужно прямо сейчас. То есть запас не создается. В результате температура воды может отличаться от ожидаемой или меняться по ходу ее использования. Так случается при изменении давления, напора, к примеру, после открытия/закрытия второго крана.

При использовании двухконтурного котла нередко температура воды отличается в двух разных точках водозабора — горячая вода может доставляться к нужной точке с опозданием, причем существенным. Что неудобно и приводит к дополнительным расходам

Что касается установки, то монтаж двухконтурных котлов — это более сложная процедура, особенно на стадии проектирования. Так как придется соблюсти многочисленные рекомендации производителя

Разновидности оборудования

Классификация газовых агрегатов довольно обширна. Настенный — этот вид недавно появился в торговой сети, но уже имеет немало сторонников. Устройства этой модификации настолько компактные и функциональные, что их еще называют мини-котельными. В небольшом корпусе размещены не только эффективный теплообменник, горелка с автоматикой безопасности, расширительный бачок, но и насос циркуляции. Это стало возможным, потому что агрегаты используют теплотехнические инновационные технологии, кроме того их цена ниже напольных вариантов.

По способу удаления дымовых газов газовые котлы наружного размещения подразделяются на устройства с принудительным движением, когда их отвод в окружающую среду выполняется дымососом и с естественным — через дымовую трубу за счет тяги.

По варианту розжига, настенные агрегаты различаются с электрическим и пьезорозжигом, запальник которого постоянно работает, выдавая пламя. По типу горелки они делятся на обычную и модуляционную, создающую комфортный температурный режим ГВС.

Напольный котел эксплуатируется в своей практически неизменной конструкции вот уже несколько десятков лет. Теплообменник выполняется из котловой стали или чугуна. Последний обладает большей антикоррозионной стойкостью, но более хрупкий и подвержен разрушениям в случае гидроударов. Стальной страдает пот коррозии и образования накипи, поэтому выбор варианта, в значительной степени, будет зависеть от качества водопроводной воды, используемой в контуре нагрева котла. В последнее время, для повышения качества воды и увеличения срока службы котлоагрегата на входе водопроводной воды устанавливают фильтры очистки.

Напольный котел в доме

Размещение газовых котлов в частном доме будет зависеть от типа установки. Напольные котлы могут быть надувными или с атмосферными горелочными устройствами. Для первых горелки приобретаются отдельно, имеют высокую единичную мощность до 1000 кВт, высокие КПД, и более высокую цену. Недостатком конструкции является зависимость от электроэнергии, что потребует наличие автономных источников энергии. Вторые агрегаты — отличаются тихой работой и доступными ценами.

По функциональности газовые котлы наружного размещения подразделяются на одно- и двухконтурные. В первых производится нагрев теплоносителя только на нужды отопления. Для обеспечения услугами ГВС потребуется включить в схему бойлер косвенного нагрева, мощность которого будет зависеть от объема водопользования.

Двухконтурный котел — это устройство «2 в1», он имеет два встроенных теплообменных аппарата на контур отопления и ГВС, поэтому более функционален и оснащен дополнительной горелкой для ГВС. Он отпускает теплоэнергию и на нужды отопления, и на ГВС и намного дешевле комплекта одноконтурного котла с бойлером косвенного нагрева. Тем не менее, есть определенные эксплуатационные ограничения для размещения газовых котлов в частном доме. Они не могут одновременно работать на отопление и ГВС, нагрев происходит поочередно, с приоритетом нагрева горячей воды. Переключение на контур ГВС происходит одновременно с открытием крана горячей воды, при этом сразу потечет холодная вода, особенно если долго потребители не пользовались услугой.

Где расположить?

Как же расположить отопительный агрегат, чтобы дизайн интерьера кухни не пострадал? Чаще всего, используются следующие варианты:

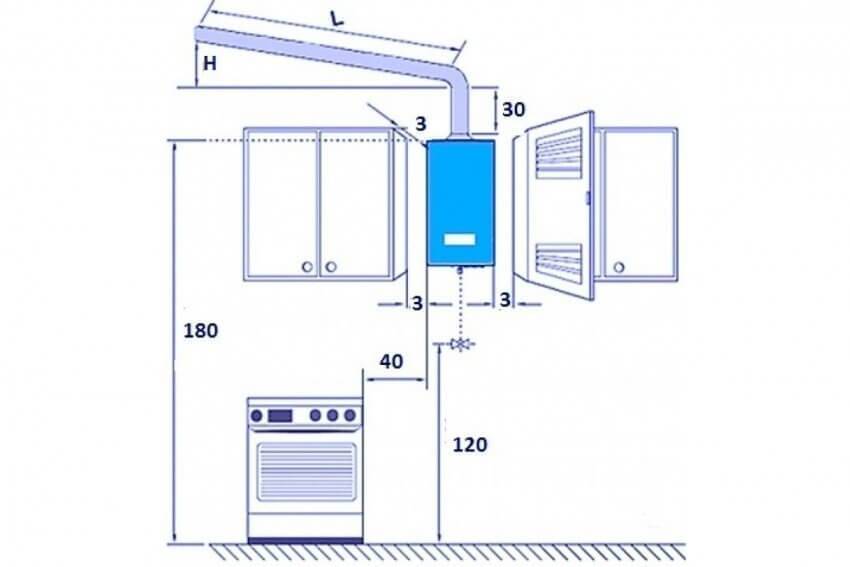

котел размещают между шкафчиками, подобрав модель, дизайн крышки которой гармонирует с отделкой кухонного гарнитура;
агрегат встраивают в гарнитур, то есть размещают в одном из шкафчиков.

Открытый монтаж

Чтобы интерьер с газовым котлом смотрелся гармонично, нужно заранее продумать дизайн. При выборе места учитывают особенности обстановки. Если планируется открытый монтаж, то агрегат располагают в углу над мойкой либо между шкафчиками.

Нужно будет проследить, чтоб между стенками отопительной установки и соседними предметами мебели оставался зазор. А стенки шкафчиков, которые ближе всего располагаются к котлу, рекомендуется либо покрасить специальной термостойкой эмалью, либо имели другое покрытие, устойчивое к воздействию высоких температур.

Выбирая место установки, обязательно нужно учитывать возможности прокладки дымохода. Так, если это коаксиальный дымоход, то агрегат необходимо монтировать у наружной стены, чтобы через нее можно было вывести трубу.

При выборе места монтажа нельзя не учитывать и необходимость подведения к котлу газопроводных и водопроводных труб. Сами трубы впоследствии можно будет скрыть путем устройства короба из гипсокартона со съемной передней крышкой. Встраивать коммуникации в стенку категорически запрещено.

Скрытая установка

Если хозяева считают, что дизайн крышки отопительной установки не вписывается в интерьер кухни, то можно встроить агрегат в навесные шкафчики. При этом шкафчик, с установленным внутри котлом не будет отличаться от других предметов обстановки кухни.

Разумеется, при скрытой установке котла нужно внимательно отнестись к соблюдению правил безопасности

Шкафчики, лучше всего, изготавливать на заказ, так как важно, чтобы после установки котла между стенками агрегата и стенками мебели оставался зазор для естественной вентиляции. По возможности, стоит сделать шкафчик без боковых стенок, а верхнюю крышку сделать с отверстиями для вентиляции

Кроме того, шкафчик, в который будет устанавливаться агрегат, должен быть лишен задней стенки, так как установка крепится на стене. А вот фасадная стенка и дверцы шкафчика изготавливаются и оформляются точно так же, как и остальные предметы гарнитура, поэтому с первого взгляда нельзя будет определить, где установлен котел (при условии, что и коммуникации будут скрыты в коробах).

Итак, при сооружении автономной системы отопления в жилом доме, выгоднее всего расположить газовый котел на кухне. Этот агрегат можно установить открыто, так как современные модели выглядят привлекательно и интерьер комнаты не пострадает. Но можно установить агрегат и внутри шкафчика кухонного гарнитура, разумеется, позаботившись о безопасности.

Пожарная безопасность

Территория топочной должна содержаться в чистоте, внутри помещения должно иметься достаточное искусственное освещение, чтобы хорошо осветить рабочие и общественные места. В таких помещениях запрещается хранение любых огнеопасных материалов. При замерзании труб отогревать их разрешается только паром или горячей водой. Применение открытого пламени запрещено.

Особые требования предъявляются к эксплуатации и содержанию дымовентиляционных систем, они должны проверяться и чистится с периодичностью:

Ежегодно в августе – очистка дымовых каналов от сажевых загрязнений, проверка тяги.
Ежеквартально — очистка кирпичных дымоходов.
Ежегодно осматривают на целостность вентиляционных каналов.

Входные двери топочной должны открываться наружу. Окна — обязаны иметь легко удаляемые пакеты. На входе газопровода в топочной устанавливают защитный электромагнитный клапан, пожарную сигнализацию и датчики загазованности помещений.

Правила установки газовых котлов в частном доме

Помещение

Для газового оборудования должно быть отведено отдельное помещение (топочная, или котельная). Котельную можно устроить на любом этаже, и даже в подвале или на чердаке. Запрещено устанавливать котел в жилых помещениях, санузлах и ванных комнатах.
Площадь котельной должна быть не меньше 4 квадратных метров при мощности котла до 30 кВт. Такая мощность, как правило, покрывает все потребности частного дома. При установке котла больше мощности площадь помещения должна быть больше: от 31 до 60 кВт — 13,5 кубических метров, от 61 до 200 кВт — 15 кубических метров. Бывают котлы с замкнутой камерой сгорания, для них метраж не регулируется, но минимальный все равно должен быть соблюден.
Высота потолка котельной должна быть не менее 2,5 метра.
В котельной должно быть окно, которое открывается. На 10 квадратных метров помещения должно приходится 30 сантиметров окна.
Ширина двери в котельную должна быть не менее 80 сантиметров.
Между дверным проемом и верхним краем двери должен быть зазор не менее 2,5 сантиметра.
Недопустима отделка помещения какими-либо горючими материалами.
Недопустимо наличие фальшпотолка или фальшпола.
В котельную должен быть обеспечен естественный приток воздуха. На каждый 1 кВт мощности газового котла должно приходиться 8 квадратных сантиметров отверстия для притока воздуха.
В помещение, где будет устанавливаться газовый отопительный прибор, должна быть проведена вода.
Помещение, где расположен котел, должно быть сухим, так как повышенная влажность препятствует выходу паров газа.
Вентиляция монтируется в верхней части помещения.

Требования к деталям и частям оборудования

К котлу должен быть свободный доступ с любой стороны.
Газовые трубы должны быть только из металла.
Газовый счетчик обязателен.
Котел должен быть заземлен. Заземления не требуют только аппараты, не использующие в своей работе электроэнергию, но такие сейчас почти не выпускаются.
Вместе с аппаратом должны устанавливаться газоанализатор (он предупредит о возможной утечке газа) и автоматический клапан (он перекроет подачу газа при утечке).

Газоотводы (или, как их часто называют, дымоходы)

Ход для отведения продуктов горения должен быть отдельным от обычного дымохода.
По горизонтали его длина в котельной не должна превышать трех метров.
Газоотвод может иметь не более чем 3 колена.
Диаметр газоотвода и мощность котла должны соответствовать (при мощности до 30 кВт D=130 мм., при мощности 40 кВт D=140 мм.)
Диаметр газоотвода не должен быть меньше диаметра отверстия для подключения газохода.
Внешний конец газоотвода должен быть выше уровня конька крыши как минимум на полметра.

В современных котлах с закрытой камерой сгорания сейчас используются так называемые коаксиальные дымоходы, которые продаются и устанавливаются вместе с прибором отопления. При установке таких котлов не важны и габариты комнаты, так как воздух для горения поступает не из нее, а с улицы.

Эти общие требования могут немного отличаться в разных регионах, они постоянно дорабатываются и уточняются. Кроме этого, бывают нюансы, что газоснабжение в доме не центральное, а баллонное. При этом правила и требования установки газового котла будут отличаться некоторыми особенностями. Есть разница и в том, из какого материала построен дом, каковы перекрытия. Чтобы не возникло проблем на стадии согласования проекта, лучше пригласить специалиста и заранее осмотреть дом на предмет возможных недостатков.

Какие действия необходимо предпринять для получения разрешений на установку газового котла:

В организацию, снабжающую газом ваш населенный пункт, нужно написать заявление, чтобы получить так называемые технические условия. Фактически это документ, разрешающий подготовительные строительные работы. Процедура получения длится, как правило, от недели до двух.
Затем нужно заказать и получить проект. Проект изготавливает инженер, у которого есть лицензия на данный вид деятельности.
Проект надо отдать в газоснабжающую организацию на согласование. Вместе с проектной документацией и заявлением подаются документы на котел (техпаспорт, сертификат соответствия и другие документы по требованию газовиков). Согласование длится от недели до трех месяцев.

Согласованный проект и является разрешительным документом для установки газового котла.

Нормативная база

Монтажу оборудования предшествуют мероприятия по адаптации помещения согласно действующим требованиям. Они подробно излагаются в Технических Условиях, выдаваемые Облгазом или Горгазом. Это актуально для организации отопления на сжиженном или природном газе. Но обычно, в последнем случае пренебрегают оформлением официального разрешения, что может повлечь за собой серьезный штраф и запрет на использование действующей системы теплоснабжения.

Документ, регламентирующий требования к помещению для установки газовых отопительных котлов, разрабатывается на основе следующих нормативных актов:

СНиП 31-02-2001. Предназначен для контроля строительных работ и проектирования зданий.
СНиП 42-01-2002. Описывает правила организации газораспределительных систем.
СНиП II-35-76 в последней редакции от 2012 г. Им руководствуются при выборе котлов и аналогичного газового оборудования.
СНиП 42-01-2002 и СП 41-104-2000. Нужны для соблюдения норм при проектировании автономных источников теплоснабжения.

На изучение этих документов может уйти много времени. Фактически около 20% их содержания посвящено организации бытового теплоснабжения с помощью газовых котлов. Чтобы избежать траты времени, рекомендуем ознакомиться с полезными выдержками из нормативных актов.

Варианты схем обвязки

Классический вариант обвязки газового котла – это когда теплоноситель поднимается по подаче, поступает в стояки и дальше на радиаторы. Степень нагрева помещения зависит от количества установленных радиаторов, оснащенных дросселями и перемычками. Возврат холодного теплоносителя в котел осуществляется по нижней обратной линии.

Наиболее распространёнными схемами обвязки в настоящее время являются:

Гравитационная система;
принудительная с циркуляционным насосом;
одноконтурная;
двухконтурная;
настенное расположение котла;
напольная установка агрегата.

Обвязка в гравитационных системах

Схема гравитационного отопления допускается к реализации теплоснабжения объектов с площадью не более 100 м2 и должна быть выполнена в точности с проектом. Если будут ошибки при выборе труб, или не выдержаны уклоны, то система работать не будет.

Принцип работы системы основывается на разности удельного веса горячей и холодной воды. Горячая поднимается к радиаторам, где отдает тепло окружающему воздуху, далее остывший холодный теплоноситель опускается вниз и через обратку поступает на вход отопительного котла. Главное условие обвязки – обеспечение уклонов труб не менее 3 градусов.

Преимущества схемы:

Простота конструкции;
доступность монтажа;
бесшумность работы котла;
длительный срок эксплуатации.

В качестве недостатков пользователи отмечают:

Большой период нагрева;
невозможность точной регулировки температуры внутри воздуха комнаты;
грубый внешний вид установки труб с уклонами, мешающих интерьеру помещений.

Обвязка систем с циркуляционным насосом

Циркуляционные насосы включаются в схему в систему с большим сопротивлением, когда их не удается преодолеть с помощью естественной циркуляции либо в двухконтурных котлах, где теплоноситель попеременно ступает в контур отопления или ГВС. Насос увеличивает скорость циркуляции среды через систему бойлеров, в связи с чем эффективность системы теплоснабжения повышается на 30 %. Кроме того положительным является тот факт, что такая схема легче автоматизируется и выполняет более тонкую настройку теплового режима в помещениях.

Установку насоса на сетевой трубе выполняют с применением накидных гаек, чаще всего они идут в комплекте к котлу, но могут приобретаться и в торговой сети. При установке агрегата для перекачки сетевой воды он не должен подвергаться усилиям при затяжке гаек. На входе в насос устанавливают сетчатый фильтр-грязевик, чтобы обезопасит рабочее колесо агрегата от грязи и отложений. Насос отсекают от основного оборудования шаровыми кранами для ремонта и обслуживания.

Техобслуживание

Техническое обслуживание котлов Процесс периодического обслуживания отопительной системы и газового котла заключается в следующих мероприятиях:

проверка исправного состояния дымохода и вентиляционной системы;
очищение и промывка фильтров;
промывка всей системы с применением моющего средства;
чистка горелки котла;
определение изношенности, ремонт и замена деталей оборудования при необходимости;
проверка герметичности соединений перед пуском газа.

Чем тщательнее и внимательнее будет проводиться обслуживание, тем менее вероятность возникновения аварийных ситуаций и несчастных случаев. При правильной эксплуатации газовые котлы в системе отопления будут служить долгие годы, обеспечивая дом теплом.

Установка напольного газового котла своими руками: технические нормы и алгоритм работ
