Настройка уровня сигнала телепоказа
Процедура настройки сигнала несложная, так как необходимо менять положение антенны до получения качественного сигнала. В помощь можно приложить инструкцию, как самостоятельно настроить антенну триколор ТВ:
- Откройте меню «Установка антенны» и введите «0000» в поле пароля».
- Выберите системные настройки, затем «Установка антенны».
- Пользователь увидит две шкалы «Сигнал» и «Качество», где необходимо будет произвести настройку.
При установке оборудования стоит установить шаг сканирования 1 см. При появлении стабильного сигнала на экране телевизора появится четкое изображение. Осталось нажать кнопку «ОК» на пульте ДУ ресивера.
Выбор места установки спутниковой антенны.
Старайтесь найти такое место установки антенны, чтобы к ней был легкий доступ. Самым оптимальным является Ваш балкон, или стена под окном, так как всегда имеется возможность перенастроиться на другой спутник или добавить еще несколько, да и обслуживание тарелки легче.
Когда будете крепить стеновое крепление, я рекомендую делать разметку с использованием «уровня», чем ровнее установлен кронштейн, тем меньше будет проблем и вопросов по настройке тарелки. На рисунке указаны места, куда необходимо прикладывать «уровень» при разметке отверстий под кронштейн.
На бетонные и кирпичные поверхности крепите только металлическим анкер болтом. Антенна не должна болтаться, так как любое отклонение даже на 3-5 мм чревато потерей сигнала, а при сильном порыве ветра кронштейн может вырвать из стены. Вам нужны эти проблемы?
При покупке комплекта оборудования, обязательно просите продавца, чтобы он продемонстрировал работу именно Вашего ресивера. Дополнительно придется приобрести коаксиальный кабель, длину которого предварительно измеряете дома, специальные разъемы, называемые F-коннекторами (два штуки), и анкерные болты для крепления кронштейна, так как все это в поставку оборудования не входит.
Сборка антенны
Далее вам необходимо сделать следующее:
- Определите местоположение и просверлите отверстие для кабеля, ведущего в дом.
- Просверлите в стене три отверстия для анкеров, к которым будет крепиться настенный кронштейн.
- Перенесите шнур в помещение, оставив тайник снаружи.
- Установите настенный кронштейн.
- Закрепите трубку преобразователя разъемом вниз, чтобы на устройстве не накапливался снег и мусор.
- запустить кабель.
- Снимите с провода верхнюю изоляцию (около 15 мм), не повредив оболочку.
- Открутите слой экрана и поместите его по всей длине кабеля.
- Хорошо накройте тесьму фольгой.
- Прикрутите соединитель F.
- Пассатижами откусите концы проводника, длина которого больше 2 мм.
- Вставьте вилку в розетку преобразователя.
- Прикрепите кабель к держателю привода изолентой.
- Изолируйте разъем силиконом.
- Прикрепите антенну к кронштейну.
- Закрепите кабель на кронштейне нейлоновыми стяжками, оставив в запасе петлю 80-100 см.
Изначально механизм поворота антенны не требует капитального ремонта, так как при настройке в разные стороны потребуется направить антенну.
Софт и программы для ПК и смартфонов для настройки спутникового телевидения
С помощью этой бесплатной программы для ПК вы можете без труда и подручных средств рассчитать азимут и угол места для установки спутниковой тарелки. Работать с программой очень легко.
Запустив программу, просто занесите в раздел “Координаты места установки антенны” широту и долготу вашего дома (можно узнать, открыв гугл карты и вбив свой адресс). В левой части экрана отобразятся углы азимута и места на все возможные спутники. Найдите необходимый вам спутник и используйте полученные координаты. Программу можно совершенно бесплатно скачать здесь: https://satellite-antenna-alignment.ru.uptodown.com/windows.
Преимущества:
- множество настроек;
- полностью русскоязычное;
- работает во всех частях света.
Недостатки: устаревший интерфейс.
Аналогичное бесплатное приложение для смартфона называется SatFinder. Оно позволяет настраивать спутниковую антенну с помощью GPS навигации и работает в двух режимах:
- В режиме камеры.
- В режиме «прицела».
В первом случае расположение спутников автоматически отображается на экране телефона в виде специальной дуги. Всё что от вас потребуется – это правильно направить антенну.
Во режиме прицела приложение будет направлять вас с помощью координат и стрелок, которые будут меняться, если вы будете двигать антенну. Если она направлена точно на спутник – стрелочки в приложении станут зелеными. Приложение можно бесплатно установить из магазина Google Play https://play.google.com/store/apps/details?id=com.esys.satfinder&hl=ru&gl=US.
Интерфейс программы SatFinder
Преимущества:
- два режима поиска спутников;
- мгновенное определение местоположения через GPS;
- удобный интерфейс.
Недостатки: не обнаружено.
Dishpointer Pro
Хорошее альтернативное приложение для смартфона. Оно платное, но считается одним из лучших приложений для настройки спутниковых антенн в мире. Его можно купить для Android в магазине Google Play https://play.google.com/store/apps/details?id=satellite.finder.comptech&hl=ru&gl=US.
Преимущества:
- высокоточное определение спутников;
- нахождение пользователя даже в условиях с плохим GPS-сигналом (используя данные мобильного оператора).
Недостатки:
- приложение платное;
- меню на английском.
Подключение F разъема
Чтобы подключить коаксиальные кабели, их нужно зачистить и одеть на них F-разъемы. Сделать это можно двумя способами.
1-й способ – срезаете ножом только внешнюю оболочку кабеля на расстоянии 20-25мм. Экран повреждать нельзя.
Все проволочки аккуратно загибаете на оболочку.
Теперь нужно снять изоляцию с центральной жилы. Она должна выступать от экрана максимум на 2мм.
После этого накручиваете F коннектор.
Лишний запас центральной жилы укорачиваете, оставляя не более 5мм от плоскости разъема.
2-й способ попроще. Опять берете канцелярский нож. Отступаете примерно 1см от края кабеля и обрезаете всю изоляцию. Включая внешнюю и внутреннюю, вплоть до центральной жилы.
После чего, отступив 3мм, срезаете только наружную оплетку.
Контролируйте, чтобы между оплеткой и центральной жилой не попало никаких ворсинок и проволочек.
Более снимать изоляцию и ничего загибать не нужно. Просто сверху вставляете и накручиваете f разъем.
Далее делаете разводку кабелей по квартире по всем комнатам, где у вас стоят телевизоры. Все их также подписываете.
При этом, гораздо надежнее заводить кабель напрямую в девайс, а не подключать через спутниковую ТВ-розетку. С этим может быть связана как потеря качества, так и вообще пропадание сигнала.
Схема подключения проводов при использовании мультисвитча может выглядеть вот таким образом:
Настройка сигнала
Без регулировки наклона и поворота антенны подчас не обойтись при настройке. Это один из важных пунктов, поскольку низкий уровень сигнала не даст ресиверу декодировать и транслировать вам каналы.
Согласно этой инструкции, вы не закрепили тарелку к кронштейну до конца. Это позволит произвести настройку быстрее и без дополнительных телодвижений. Рекомендуется, также, выполнять процедуру вдвоем, особенно, если телевизор не видно с того места, где закреплена тарелка.
Настройка сигнала производится так:
- Включите телевизор.
- Нажмите кнопку i (в некоторых приемниках f1).
- На экране отобразится две шкалы с делениями уровня сигнала. Чтобы оборудование работало на полную и каналы транслировались в наилучшем качестве, значения должны быть не менее 80%.
- Если значения на экране меньше этой цифры, начинайте медленно поворачивать тарелку из стороны в сторону (не трогайте угол наклона).
- Этот этап настройки будет завершен, когда вы позиционируете тарелку с достижением 80% сигнала (или более высокого).
Важно! Заполнены должны быть обе шкалы. Если же 80 процентов достигла лишь одна, настройку нельзя прекращать
Это всего лишь свидетельствует, что вам удалось словить трансляцию каналов с кодировкой другого поставщика услуг.
После достижения положительного результата, закрепите тарелку на кронштейне в нужном положении.
Как подключить Триколор на планшете
Существует 3 различных опции, позволяющих смотреть Триколор ТВ на планшете через интернет:
- «Мультиэкран»;
- «Триколор онлайн ТВ»;
- «Территория Триколор».
Наименее удобен последний вариант, поскольку он предполагает бесплатный просмотр телевидения в общественных сетях. Его главным минусом является тот факт, что подключать названную выше опцию обязаны владельцы общественных заведений, а не пользователи. Следовательно, количество мест, где удастся воспользоваться услугой, ограничено.
Но если она всё же окажется доступной, для её использования понадобится:
- установить приложение «Смотри ТВ»;
- подключиться к wi-fi заведения;
- запустить приложение;
- выбрать любой доступный телеканал из предоставленного списка (в перечне окажется 50 телеканалов).
После чего останется наслаждаться эфиром.
Совсем иначе выглядит функция «Мультиэкран». Она позволяет подключать телевидение исключительно дома.
К обычному планшету
«Мультиэкран» – это специальная услуга позволяющая смотреть телевидение на сторонних устройствах, но только в пределах домашней сети wi-fi.
Дополнительно требуется соблюдение нескольких условий:
- требуется поддерживающий функцию приёмник;
- нужно установить одноимённое приложение на планшет;
- ресивер должен быть настроен на передачу данных;
- оба прибора обязаны подключиться к единой сети интернета;
- к приставке нужно присоединить 2 кабеля от конвертера.
К планшету GS700
Владельцам планшетов GS700 не придётся производить описанных манипуляций, поскольку упомянутое устройство готово к работе в сети провайдера. Оно создано специально для просмотра телевидения и имеете ряд преимуществ, связанных с его основным назначением. Так, стандартный заряд батареи позволяет пользователям не переживать о подзарядке в течение 5 часов.
Регулировка антенны
Регулировка должна осуществлять при хорошей погоде (отсутствие снегопада, дождя, плотной облачности). Этап подразумевает создание определенного положения оборудования для четкости трансляции. Они зависят от угла места и угла азимута. Чтобы вычислить угол места, следует провести горизонтальную линию от установленной тарелки в направлении спутника и измерить величину угла, образованного этой линией и линией приема сигнала (вертикальный угол, образуемый при повороте зеркало вверх-вниз).
Азимут – это угол горизонтальной плоскости между направляющей линией на север и направляющей линией от тарелки к спутнику (горизонтальный угол, соответствующий вращению тарелки влево-вправо).
Существует таблица, где указаны угол места и азимута для разных городов. Если тарелка устанавливается не в городе, то нужно ориентироваться на рядом расположенный город.
Азимут для разных городов.
Угол азимута выставляется компасом. Для определения угла места можно воспользоваться транспортиром и отвесом. Отвес располагается на нулевой точке транспортира и служит условной линией горизонта. По шкале транспортира откладывается требуемый размер угла.
Разные изготовители конструируют антенну под различным углом наклона. Продукция компании «Супрал» характеризуется точным вертикальным положением антенны под углом 26,5°. При расположении оборудования с таким углом в Москве или Калининграде не требуется менять угол места. Для других городов нужно будет наклонить вперед или назад конструкцию, чтобы угол соответствовал необходимой величине.
Как не мучаться с просмотром своей любимой передачи, если Вам мешают её посмотреть: подключаем планшет к триколор тв
Проверь свой комп, установи одну из игр.
Или спроси меня, какой лучше купить комп или ноут новый (подскажу): (WoT для любого ПК или ноутбука) ИЛИ (для мощного ПК или ноутбука попробуйте WoW)
Приветствую Вас, дорогие друзья! Жена хочет посмотреть сериал, а у тебя финал Чемпионата мира? И телик, как назло, дома всего лишь один? И купить новый, пока не по карману? Тогда у меня есть очень хорошая новость! Можно подключить планшет к цифровому телевидению и решить одним махом несколько проблем. Жена довольна — может смотреть мыльные оперы на кухне (обед готовит одновременно, опять же). По телику любимый футбол, а дети заняли свободные девайсы. Дома тишина и покой! Представляешь? Тогда читай внимательно, расскажу, как подключить планшет к триколор тв. Для этого можно использовать как сторонний планшет, так и приобрести фирменный по доступной цене.
Настраиваем планшет Android
Осуществить удачное соединение планшета на андроид к Триколор ТВ можно легко и просто. Для этого нужен только ресивер и wifi роутер, работающий без перебоев. Перед тем, как подключить мобильное устройство в единую сеть, убедитесь, что технические характеристики ресивера позволяют наладить связь с планшетником.
Примечание! Ресиверы 2017 года выпуска поддерживают технологию по умолчанию.
Всё совпадает? Отлично! Пойдёмте подключать. Чётко следуйте инструкции и у Вас всё получится:
- Первым делом в магазине Google Play нужно скачать и установить бесплатное приложение Play Триколор. Оно специально создано для того, чтобы дать возможность простому пользователю просматривать популярные телеканалы на карманных девайсах. Также у него есть интересная функция по превращению планшета в пульт дистанционного управления телевизора. С помощью приложения можно просматривать программу телепередач, составлять список любимых каналов и находить их путём ого поиска.
- После запуска приложения выбрать модель ресивера и подождать завершения автоматического соединения устройств между собой.
- Планшет готов к просмотру хорошего фильма в любом месте квартиры.
Планшет Триколор ТВ
Счастливым обладателям доступного фирменного планшета GS700 повезло ещё больше — у него предустановленное приложение Play Триколор. Он позволяет превращать планшет в пульт ДУ для приставки. Процесс подключения гораздо проще и осуществляется через wifi сигнал.
Стоит помнить, что он полноценно работает только с ресиверами двух типов:
Такой приятный бонус, как наличие HDMI-разъёма даёт возможность выводить потоковое видео и работать в режиме мультиэкран. Дисплей устройства 1024×600 пикселей и IPS-матрицей на 7 дюймов. ОС Android 4.4 KitKat. Объём оперативной памяти 1 Гб, встроенной 4 Гб, с возможностью расширения на 32 Гб с помощью microSD. Беспроводная передача сигнала осуществляется по технологии Miracast.
Для круглосуточной связи с оператором, и просмотра информации о фильмах и телепередачах, разработчиками на устройство закачаны приложения Кино-триколор и Гид-триколор.
Настроить работу планшета можно по инструкции, вложенной производителем в упаковку с устройством:
Первым делом нужно проверить, насколько надёжным является домашний маршрутизатор, т. к. без интернета подключение не произойдёт. О его корректной работе скажет беспрерывный просмотр потокового видео с персонального компьютера.
В гнездо на задней панели приёмника (ресивера) вставить сетевой кабель, предварительно подключённый к свободному порту в wifi роутере.
Подключите к серверу E501 питание и осуществите ручную настройку по подсоединению к локальной сети.
Для получения IP адреса в меню настроек выберете пункт «Сеть»
Очень важно активировать значение DHCP для сервера и клиента. Кликните на Link Local.
В настройках планшета выберите пункт «Беспроводное подключение» и активируйте соединение по беспроводной сети.
После запуска приложения «Смотри-ТВ» выберете доступный сервер и дождитесь автоматического подключения.
Внимание! Перед самым первым запуском приложения «Смотри ТВ» необходимо провести обновление. Периодическая перепрошивка и обновление софта на ресивере и мобильном компьютере — гарантия бесперебойной работы устройств
Настройка и подключение к ресиверу Триколор ТВ собственного или фирменного планшета дело нехитрое. Если чётко следовать инструкции, всё происходит в автоматическом режиме.
Триколор ТВ — провайдер, охватывающий большую аудиторию и предоставляющий контент для разных возрастных и социальных групп. Он вполне способен удовлетворить потребности любого члена семьи.
Смело беритесь за дело, читайте мои рекомендации и у вас без проблем получится подключить планшет к цифровым каналам.
Подключаем планшет к обычному телевизору — здесь.
Как настроить сигнал Триколор ТВ?
- Чтобы настроить бесплатные каналы Триколор ТВ и их сигнал, потребуется зайти в меню «Установки антенны». Затем нужно смещать антенный курсор в плоскости до такой степени, пока не будет получен сигнал, который удовлетворит.
- На экране не должно быть помех в виде точек и ряби, а звук должен быть качественным, почти совершенным!
- Следующим этапом необходимо открыть вкладку «Уровень принимаемого сигнала».
- Далее, при помощи пульта ресивера нажать кнопку «МЕНЮ».
- Удобно пользоваться кнопками-стрелками, нужно отыскать вкладку «Установки», затем подтвердить команду нажатием кнопки «ОК».
- Для дальнейшей установки предусматривается введение пароля. На начальном этапе провайдер предусматривает введение четырех нулей. Впоследствии можно самостоятельно его изменить.
- Следом нужно перейти по вкладке «Системные установки» и снова утвердить команду, нажав «ОК».
- Далее нужно войти в меню «Установки антенны» и подтвердить запрос.
После того, как абонент Триколор выберет режим установки антенны и перечень каналов, нужно определить спутник, который соответствует региону: Eutelsat 36A или Eutelsat 36В. Нужно найти во вкладке меню установки антенны две шкалы, они характеризуют уровень сигнала и его передачу на спутник. Если обе из них заполнены до отметки в 70%, значит, все работы были проведены правильно и каналы на Триколор ТВ будут показывать с высоким качеством.
Пропали каналы на «Триколор ТВ»: как настроить приёмник
Разберём, что делать, если каналы пропали. Как в этом случае настроить «Триколор ТВ» самостоятельно? Настройку каналов следует начинать с более простых решений, одним из которых будет обратиться на горячую линию сервисного центра, где специалист пошагово объяснит, что нужно делать. Часто такая проблема возникает после обновления. Однако самостоятельно тоже можно попробовать устранить неполадки.
Ручной поиск каналов на «Триколор ТВ»
Самое первое, что следует сделать перед тем, как настроить «Триколор ТВ» на телевизоре, – это перезагрузить приёмник. Иногда даже такая простая процедура приводит каналы в порядок. Если этого не произошло, через основное меню сбрасываем настройки до заводских.
Можно воспользоваться сбросом настроек до заводских и выполнить их заново
При наличии надписи «воспользуйтесь поиском» нужно последовать совету. Его можно выполнить как в ручном, так и в автоматическом режиме, но начать лучше со второго варианта, оставив первый на случай отсутствия результата. Для этого переходим в режим ручной настройки и вводим параметры:
- «сетевой поиск» − вкл.;
- «частота» − 12226;
- включаем нужный спутник»;
- «скорость» − 27500.
Теперь остаётся только следовать подсказкам на экране, после чего сохранить результат.
Ни в коем случае не выключайте приёмник до полного обновления – это может привести к сбою и выходу оборудования из строя
Во время обновления нельзя выключать приёмник. Если подобное произойдёт, то самостоятельно исправить проблему уже не получится. В таком случае придётся нести приёмник в ближайший сервисный центр и платить за переустановку программного обеспечения.

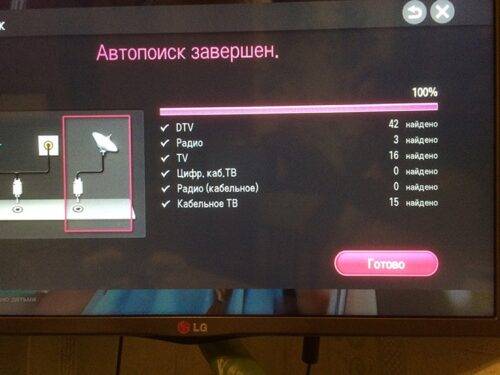

Когда все каналы найдены, нужно сохранить информацию, нажав кнопку «Готово»
Проверка уровня сигнала, если «Триколор ТВ» не работает
В случае появления на экране надписи «нет сигнала» начинать следует с малого. Проверяем качество соединений и целостность кабеля. Если всё в порядке, возможно, сбилось положение антенны. Пробуем медленно поворачивать тарелку до тех пор, пока не появится изображение любого качества. Далее дважды нажимаем красную кнопку на ПДУ («F1» или «i»). Появится две шкалы, по которым и нужно ориентироваться (как настроить тарелку «Триколор», говорилось выше). Также можно использовать цифровой индикатор, если он есть в наличии.
Ошибка 0 на Триколор ТВ. В специальной публикации нашего портала мы подробно расскажем о том, как без труда самостоятельно решить возникшую неисправность. Также вы можете узнать, как своими силами разобраться с проблемами при возникновении ошибки 10 и ошибки 11.
Как настроить каналы на Триколор ТВ, если они пропали: пошаговая инструкция
Компания предлагает более 18 автоматических транспондеров при двух основных скоростных потоках. Каждый канал имеет свою частоту, представленную на сайте компании. Все открыто и качественно работает в обычном доступе. Первоначальные настройки обычно проводит специалист Триколор, но нередко настроенные каналы имеют свойство пропадать, на основании чего приходится производить их настройку самостоятельно.
Чтобы своими руками производить настройку оплаченных и стандартных телеканалов, потребуется произвести определенные мероприятия:
- В настройках установленной антенны нужно указать основной спутник категории Eutelsat W4. Как только появится нужный сигнал, потребуется указать тип – одиночный и стандартное питание – 10750 МГц.
- Производится автоматически проведенная настройка выбранных каналов, используя специальный поиск. Система сама найдет необходимые объекты.
Если нет подобного пункта, можно произвести ручную настройку. Для этой цели потребуется выбрать опцию выбора и поиска, а затем ввести параметры нужной частоты. Указывается сетевой поиск, активируется и запускается отбор каналов компании. Для повышения удобства пользования системой поиска стоит использовать пункт «Организация телеканалов». Это поможет сделать поиск более удобным и быстрым.
Настройка
Последующая настройка Триколор ТВ – это работа с тарелкой и ресивером. Для этого выведите на экран показатели качества и силы сигнала, нажав кнопку «і» на пульте. Чтобы настроить каналы, пригласите друга/соседа. Один должен поворачивать спутниковую тарелку, а другой следить за картинкой на экране.
В первую очередь настраивается зеркало, установленное вертикально. Его нужно плавно поворачивать в горизонтальную плоскость. Когда шкала силы сигнала и его качества заполнятся, на экране настроенного прибора появится картинка.

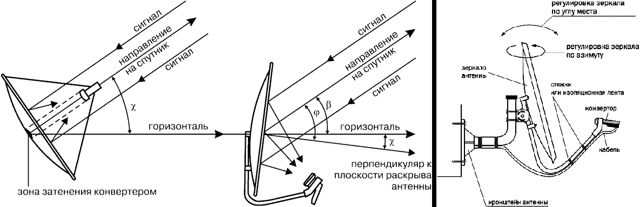

Схема настройка антенны с зеркалом
Следующий этап – регистрация ресивера. Для этого вам понадобится выход в интернет. На сайте компании заполняется онлайн-форма, в которую вписывается информация о приемнике и данные абонента. Зарегистрированный абонент сможет смотреть телевизионные каналы уже через 8 часов. Более подробная инструкция описана в статье «Регистрация спутникового телевидения от Триколор ТВ».
Как видите, совсем несложно самому установить антенну триколор ТВ, подключить оборудование к телевизору и настроить эфирные каналы. Главное, четко придерживаться инструкции. В результате, вы сможете смотреть большое количество каналов в высоком цифровом качестве. А если у вас в квартире более одного ТВ, то вам стоит узнать, как установить систему Триколор на 2 телевизора.
Выбор места для установки антенны
Залог успешной установки спутникового оборудования — правильный выбор локации. Идеально подойдет южная стена дома или крыша.
Если один из соседей уже использует Триколор.Тв, это значительно упростит выбор места установки и расположения тарелки. Тогда вы сможете увидеть, куда «смотрит» предыдущая соседняя антенна, и таким же образом направить вашу собственную.
Важно: антенну необходимо размещать на открытом месте. Его нельзя закрывать деревьями, соседними домами, рекламными щитами, кабелями и т.д
Также недопустимо размещение тарелки за стеклом или прозрачным пластиком.
Особенности монтажа антенны Триколор ТВ
- Чтобы установить и подключить Триколор, необходимо собрать антенну в соответствии с инструкцией.
- Закрепить кронштейн к стене. Выбор вида крепления зависит от возможной нагрузки и материала стены.
- Расположение разъема должно быть установлено книзу.
- Кабель соединяется с конвертером при помощи разъема F.
Делается это следующим образом:
верхняя часть провода оголяется (около 15 мм снимается)
Важно не повредить экранирующую оплетку;
затем оплетка располагается по длине кабеля;
на оплетку накладывается фольга;
Его также прикрепить к кронштейну.
При установке и подключении антенны Триколор ТВ самостоятельно, для крепления всех деталей следует выбирать качественные анкеры, чтобы ветер не повредил оборудование. Если нет возможности поставить телевизор максимально близко к антенне, то лучше приобрести усилитель.
