Установка грибка вентиляции на крышу: виды и способы установки дефлектора на вытяжную трубу

Устройство и принцип действия дефлектора

Чтобы понять конструкцию дефлектора для вентиляции, необходимо разобраться с принципом его работы.

Он основывается на законе Бернулли, а точнее, на одном из его эффектов, когда воздух становится более разреженным, двигаясь по трубе, сечение которой изменяется. И чем быстрее будет двигаться поток, тем сильнее будет эффект разрежения.

Вентиляционный дефлектор устанавливается на трубу (верхнюю точку вытяжного канала). Там он наилучшим образом обеспечивает увеличение тяги, создавая область пониженного давления (с разреженным воздухом) прямо на выходе из трубы.

Потоки ветра будут постоянно обдувать вентиляционную трубу, помогая понижать давление воздуха в зоне дефлектора практически до вакуума.

Конструкция устройства довольно простая. Состоит он всего из нескольких основных частей:

• диффузор — отвечает за повышение давления у оголовка трубы. Выглядит он как усеченный конус, укрепленный на трубе своей узкой частью (в стандартном варианте). От его работы зависит разница давлений, увеличивающая вентиляционную тягу;
• зонт (колпак) — защитная часть дефлектора. Она предотвращает попадание в устройство влаги, пыли и частиц мусора;
• корпус дефлектора. Его форма такова, чтобы рассекать потоки ветра для максимально возможного разрежения воздуха и создания разницы давлений.

В разных видах устройства могут быть установлены дополнительные детали. Например, в вентиляционном дефлекторе Григоровича устанавливается такой элемент, как обратный конус.

Несмотря на то что есть различные виды дефлекторов, все они работают по одному принципу. Некоторые из них хоть и дают дополнительный эффект (тот же «принцип аэрографа»), но эти улучшения не принципиальны.

Работа будет зависеть от правильного подбора устройства, а также от вида и состояния самой вентиляционной шахты.

Например, максимальная эффективность достигается при установке конструкции на вентиляционные шахты с большим количеством горизонтальных участков и различных изгибов.

Коэффициент полезного действия вентиляции за счет дефлектора может быть увеличен на целых 20%!

Изготавливаются аэродинамические устройства в основном из нержавеющей стали, ведь они все время должны находиться снаружи, на открытом воздухе.

Чуть реже можно найти керамические вентиляционные дефлекторы. Также в магазинах можно встретить и пластиковые устройства.

Виды и конструкции коробов

1. печные;
2. для кровли;
3. для вентиляции;
4. декоративные.

Обычно короба изготовляют из металла. Их окрашивают в подходящий цвет, они служат достаточно долго.

Изделия из нержавейки используют для декоративных элементов на крыше, внутри помещений.

Оцинкованные устройства в комплекте с пластиковыми элементами стоят дешевле, поэтому их используют чаще.

Короба в виде деревянного каркаса устанавливают только для обшивки кирпичных дымоходов. К тому же их необходимо закрывать дополнительно металлическим кожухом.

Короба из огнеупорного гипсокартона устанавливают в помещении для декоративных целей, на чердаках, ими закрывают каналы, вделанные в стену.

Особенности подбора

Конструкция колпаков не сложная, но, несмотря на это, покупателям стоит обратить внимание на такие моменты:

• материал, из которого дефлектор изготовлен;
• как работает;
• учесть все особенности прибора.

Так же выбор осуществляется с учетом:

при наличии небольшой тяги или ее полного отсутствия следует выбирать насадки ротационные или в виде флюгера;
приобретая крутящуюся насадку стоит знать, что недорогие устройства работают с применением открытой втулки, которая в зимний период замерзает, рекомендуют обращать внимание на те, что имеют закрытый шарнир;
колпаки в виде буквы Н, прекрасно подойдут для местностей, в которых присутствуют сильные ветра.

Динамические колпаки подходят для всех видов местности, но их необходимо с периодичностью обслуживать.

Установка

Процесс монтажа несложен, но следует помнить, что не все действия осуществляются непосредственно на крыше, так как соединить колпак и основание устройства следует заранее, для удобства. Итак, монтаж состоит:

• из установки прибора на входной парубок и его закрепления на нем, делается это специальным крепежом или болтами. Во втором случае потребуется просверлить входные отверстия для них;
• закрепления хомутами или кронштейнами воронки диффузора;
• размещения колпака на диффузор.

Два последних действия проводятся до установки устройства на вентиляционный ход.

Специалисты в области монтажа подобных конструкции, рекомендуют следовать некоторым советам:

• Устанавливается устройство как на прямую, так и на скатную поверхности крыши, дымоходы и вентиляцию. Выбор места зависит напрямую от цели, для которых будет использоваться.
• Если поверхность скатная, то устанавливать необходимо на самой верхней точке, на плоской перед монтажом учитывают возможную высоту снежного покрова и размещают выше. Рекомендуют устанавливать уровень не менее 18 см.
• Во избежание потерь тепла в холодный период, возможно установить специальные задвижки для жилых помещений и регулируемые воздухозаборы для нежилых объектов.

Устанавливая прибор на дымоход следует помнить, что он автоматически удлиняет его высоту.

Материал для изготовления

Вентиляционные колпаки отличаются не только видом, но материалом из которого они изготавливаются:

• Из пластика, такие приборы получаются довольно хрупкими и поэтому на прилавках магазинов встречаются редко;
• Из металла, покрытого пластиком, такие модели более прочные и имеют довольно привлекательный внешний вид;
• Из металла, предназначенного для изготовления котлов, такие устройства стоят дорого, но обладают высокой устойчивостью к прогоранию от воздействия горячих потоков воздуха;
• Из стали оцинкованной, изделия из данного металла считаются самыми распространенными так как имеют доступную цену и при этом обладают хорошей прочностью;
• Алюминий, также популярен среди производителей обладает хорошей прочностью и доступной ценой.

Также встречаются колпаки из меди, но они слишком дорогие и поэту данный металл для изготовления дефлекторов практически не используют.

Эффективные способы борьбы с грибком и плесенью

Как надолго, а лучше навсегда, избавиться от грибка в погребе? Что предпринять для его уничтожения?

Первое — сделать некомфортным пребывание грибных колоний в подземном помещении, лишить их доступной пищи. Это возможно путем уменьшения влажности воздуха, осушения поверхностей. Сухие стены, пол и потолок, полноценная вентиляция — мощное оружие в борьбе с грибком.

Второе мероприятие — удаление источника заражения. Если не будет постоянного поступления в подвал спор или частей мицелия, плесень исчезнет и не появится никогда.

И в завершение — избавление от колоний грибка с помощью народных средств либо химических веществ-антисептиков. Они эффективны не только против плесени, но и других микроорганизмов, вызывающих гниение продуктов, порчу строительных материалов.

Существует несколько способов борьбы с заразой

Прежде чем начать обрабатывать погреб от плесени и грибка, нужно заранее спланировать работы и подготовиться.

Что это такое и для чего он нужен?

Внешний элемент вентиляционной системы, установленный на кровле здания и изготовленный из металлического либо пластикового материала в форме гриба, именуется вентиляционным грибком. Грибок для системы вентиляции — элемент, который завершает цикл перемещения массы воздуха из внутренних жилых помещений во внешнюю среду. Он обеспечивает вывод углекислого газа, неприятных запахов, регулирует влажность.

Этот элемент вентиляции устанавливается на строениях жилого назначения, зданиях, хранящих материалы, подверженные сырости. Грибки защищают воздуховоды от попадания в них осадков, мусора, мелких насекомых, птиц. При установке такого колпака на трубу обязательно соблюдение всех правил. Широкий ассортимент грибков позволяет придать зданию привлекательный вид.

Виды и характеристики дефлекторов на трубу: основные отличия

Если обратиться к фото дефлекторов, можно заметить, что все они выглядят по-разному, но тем не менее выполняют одинаковые функции

Поэтому перед тем, как отдавать предпочтение одной из моделей, следует обратить внимание на такие критерии:

• материал изготовления;
• принцип функционирования;
• особенности конструкции.

В основном все модели выполняются из следующих материалов:

• алюминия;
• нержавеющей стали;
• оцинковки;
• меди;
• пластика;
• керамики.

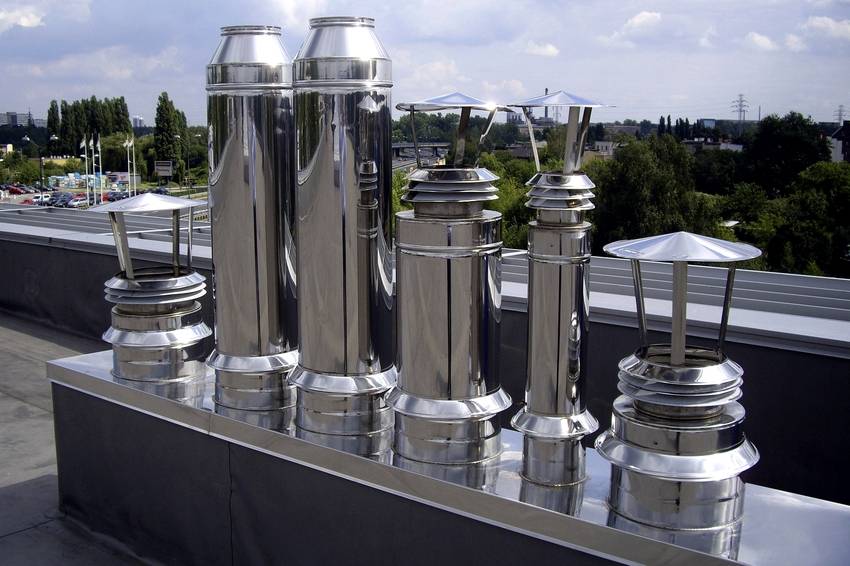

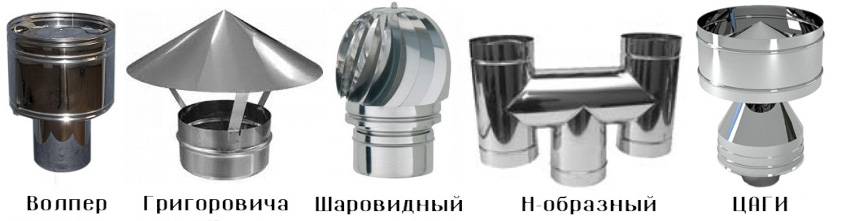

Устройства делятся на такие типы:

Дефлектор может быть изготовлен из алюминия, нержавеющей стали, оцинковки, меди и пластика

• ЦАГИ, отличающиеся присутствием расширения вентакала – диффузора;
• цилиндрический вентиляционный грибок Волпера;
• колпак-флюгер, в простонародье – «подхалим»;
• Н-образный дефлектор из труб;
• турборефлектор, представляющий собой сферическую ротационную насадку;
• статико-динамическое устройство открытого типа Astato.

Некоторые включают в этот список и обычные зонтики, установленные в верхней части канала. Следует понимать, что подобного рода устройства помогают лишь укрыть вентиляцию от дождя, но никаким образом не влияют на тягу.

Открытые конструкции отличаются также по форме, основными считаются такие приборы:

• плоские;
• полукруглые;
• с открывающейся крышкой;
• двускатные.

Помимо того, что устройства делятся по типу флюгера, их классифицируют и по принципу работы:

• ротационные;
• дефлекторные;
• турбинные.

Устройство по принципу работы может быть ротационным, дефлекторным и турбинным

Дефлекторы на дымоход в первую очередь устанавливают для того, чтобы улучшить тягу, которая выводит дым и угарный газ наружу. Помимо этого, после монтажа устройства усиливается теплоотдача, а топливо лучше прогорает. Разнообразные фото дефлекторов на дымоход также дают понять, что при помощи устройства труба защищается от осадков и другого мусора, принесенного извне.

В отдельную группу можно выделить дефлекторы для кондиционера, которые по внешнему виду отличаются от обычных устройств. Подобная конструкция представляет собой экран-отражатель, перераспределяющий поток воздуха. Благодаря этому пучок прохладного воздуха направляется не напрямую, а параллельно потолку. Несмотря на то что воздух рассеивается, напор от этого не изменяется.

Принудительная вентиляция

Самый простой способ – организация принудительной вентиляции. Особенно она эффективна, когда естественную вентиляцию мягкой кровли организовать не получается. Для этой цели необходимо установить специальное оборудование, например, аэраторы. Принцип его работы сводится к разности давления между трубой и помещением. В продаже они имеются разных форм и размеров.

Перед тем как обустроить принудительную вентиляцию при помощи аэратора, необходимо учесть несколько важных факторов. Если будет осуществляться несколько таких устройств, то между ними должно быть расстояние не меньше 12 метров. Для их монтажа необходимы самые высокие точки. Если их будет несколько, то на мягкой кровле они должны быть расположены равномерно. Лучше всего, чтобы его установка выполнялась в месте стыковки плиты теплоизолятора.

Совет! Если кровля уже была в эксплуатации и на ней стало заметно вздутие, то аэратор лучше всего установить именно на этом месте.

Отверстие под аэратор должен быть немного больше положенного диаметра. Он должен вставляться свободно, а не впритык. В качестве крепления должны выступать дюбеля или анкерные болты. После окончания всех работ необходимо выполнить качественную гидроизоляцию всех имеющихся стыков.

Также есть разновидность конькового аэратора для кровли из гибкой черепицы. Благодаря этому в мансардном помещении обеспечивается стабильная влажность и поддержание стабильной температуры. Особенность коньковых аэраторов в том, что их монтаж можно осуществлять на кровлю любого типа даже на кровлю из металлочерепицы. Однако есть и ограничения. Их монтаж допускается только на тех крышах, у которых скат имеет уклон от 14 до 45 градусов. Более того, длина аэратора полностью соответствует длине конька.

Способы вентилирования кровли

В частном доме вентиляция крыши организовывается одним из методов:

• слуховыми чердачными окнами;
• вентиляционными зазорами при монтаже кровли;
• специально сконструированными коньками;
• разными элементами с вентиляционными отверстиями;
• вытяжным вентилятором для кровли (посмотреть советы по установке вытяжки своими руками с отводом в вентиляцию и без него можно здесь);
• вентиляцией дымохода, карнизов;
• вентиляция на двухскатных крышах коньков.

1. Вальмовая – с выходом воздуха за счёт естественной вентиляции из-под конька. При подшивке карнизов применяются перфорированные пластиковые пластины или доски со щелевым монтажом, где также обустраиваются вентиляционные решётки систем приточного типа (как устроить приточную вентиляцию своими руками?). Частота установки таких решёток не должна превышать 80 см с диаметром одной до 5 см.
2. Мансардная – с системами отведения воздуха с помещения наружу естественного типа. Основные компоненты такой системы проветривания: кровельный материал, деревянная контробрешетка, базовая обрешётка, утеплитель с фиксацией между стропилами, пароизоляционная мембрана или плёнка.
3. Односкатная – не требует обустройства отдельных коньков или аэраторов даже в случае расположения над жилыми площадями, а не только над террасой или верандой. Оставляются пустые проёмы для естественного движения воздушных масс (как сделать естественную вентиляцию своими руками?).
4. Мягкочерепичная – требуется создание вентиляционного зазора при покрытии крыши этим материалом. Толщина бруса между основанием крыши и кровельным материалом — от 5 см, для подведения свежего воздуха в эту полость требуется наличие зазоров снизу ската, устанавливаются аэраторы или коньковые продухи на вытяжке, монтируется обрешётка с разрывами.
5. Металлочерепичная – создаётся зазор между термоизоляционным слоем и металлическим профилем шириной 5 см с обязательным прокладыванием уплотнителя под коньком. Суммарная площадь всех продухов не должна сильно отличаться от 1% общей площади кровли. Вентиляционные выходы и ПВХ трубы выступают, как основа вентиляционной системы с шагом на каждые 60 м2 площади и диаметром от 0,5 м (как сделать вентиляцию из пластиковых труб своими руками?). Для разделения на два ската кровли применяется коньковая доска для вентиляции конька.
6. Фальцевая – более герметичная, чем другие типы кровли. Требует мощной конструкции вентиляционной системы. Укладывается слой пароизоляции на стропильные ноги, устанавливается обрешётка с зазорами. Покрытие завершается гидроизоляционной мембраной или плёнкой.
7. Профнастильная – требует обустройства естественного типа вентиляции. Шатровый конёк отводит воздух длиной до 10 м, иначе выход потоков производится посредством торца. Требуется обустройство гидроизоляции и монтаж обрешётки с толщиной нижних планок больше на 50%, чем верхних. Для свободного выхода паров из-под кровли требуется обустройство гидроизоляции не до самого конька.

Внимание
При правильном расчёте вентиляции в зависимости от материала кровли и типа крыши обеспечивается эффективная вентиляция крыши.

Функции и характеристики кровельных аэраторов

Аэратор представляет собой пластиковую трубу с защитным зонтиком в верхней части

Основное назначение аэраторов заключается в устранении влаги из-под кровли здания. Эти приспособления также выполняют следующие функции:

• проветривание подкровельного пространства;
• сохранение надёжности и долговечности системы стропил;
• обеспечение нормального движения воздуха для крыш сложной формы;
• сохранение свойств теплоизоляционных материалов.

Аэраторы изготавливаются из металла или прочного пластика. Они просто монтируются, обладают устойчивостью к негативным воздействиям окружающей среды. Комплекс характеристик дополняется стойкостью изделий к механическим воздействиям, продуманной конструкцией и лаконичным внешним видом.

Монтаж конькового аэратора

Коньковые аэраторы можно устанавливать по всей протяжённости излома кровли. Приспособление лучше всего применять на крышах, имеющих уклон в 12–45°. Монтаж предполагает следующие действия:

1. С помощью циркулярной пилы в сплошном основании следует сделать зазор шириной 3–8 см. Прорезь создают таким образом, чтобы щель заканчивалась за 30 см от края конька.
2. Там, где не было сделано отверстие, нужно уложить коньковую черепицу. Над прорезью монтируют коньковый аэратор путём прикручивая сегментов на саморезы.
3. Профиль установленного аэратора накрывают мягкой черепицей, монтируя её внахлёст. Торцы приспособления для вентиляции обрабатывают герметиком.

Кровельный аэратор является важной частью полноценной системы вентиляции кровли, покрытой мягкой черепицей. Приспособление обеспечивает вывод влаги и хорошую циркуляцию воздуха

Видео: установка конькового аэратора

Крепление аэратора для металлочерепицы

Технология монтажа аэратора на крышу с покрытием из металлочерепицы отличается простотой, но требует тщательного соблюдения некоторых правил. Это необходимо для предотвращения повреждений металлочерепицы.

Установка аэратора требует предварительного изучения особенностей его конструкции

Наилучшим вариантом является монтаж аэратора в процессе обустройства кровли. Установка может проводиться при сооружении новой кровли или ремонте старой. Основной комплекс работ предполагает следующие действия:

1. В материале покрытия кровли вырезают отверстие по шаблону, имеющемуся в комплекте изделия.
2. На нижнюю часть устанавливаемой трубы наносят битум, а затем монтируют к основанию.
3. Дополнительный слой и патрубок фиксируют с помощью саморезов.
4. Изнутри помещения, в нижней части трубы нужно обеспечить дополнительную гидроизоляцию и герметизировать области стыков.

Аэраторы для крыши из металлочерепицы следует монтировать на всех скатах, отступая от конька около 60 см вниз.

Видео: установка точечного аэратора

Аэратор для профнастила

Для устройства вентиляции кровли из профилированных листов можно использовать те же методы, что применяются для металлочерепицы. В этом случае возможен монтаж конькового аэратора, а также точечных элементов.

Для установки на покрытие из профнастила можно использовать специальное проходное устройство, повторяющее рельеф поверхности

Основные действия при монтаже трубы для профнастила предполагают создание отверстия во внешнем материале кровли. Параметры отверстия должны совпадать с габаритами используемой трубы, которую фиксируют саморезами к обрешётке или стропилам. После этого устанавливают внешнюю защитную «юбку» также используя саморезы.

https://youtube.com/watch?v=hKQZymPztgU

Какие различают дефлекторы вентиляционных систем?

Часто используются не только наружные, но и внутренние дефлекторы. Они предназначены для рассеивания свежих потоков и предотвращения сквозняков. Таким образом воздушные массы распределяются равномернее по комнате, в которой устанавливается сплит-система или приточное отверстие. Отработанный воздух вытесняется быстрее, а посетителей комнаты не продувает. Перед выбором дефлектора для системы вентиляции необходимо рассмотреть доступный ряд моделей, отличающихся по типу конструкции, к которым относятся устройства ЦАГИ, модель «Шенарда», «Вольпер», открытый дефлектор «Астато», образец Григоровича, шаровидное устройство вращающегося типа.

Зачем нужна?

Вентиляция крыши выполняет такие основные задачи:

1. Защищается от перегрева в жаркие летние дни материал покрытия крыши и чердак, поскольку движение воздуха особенно под металлическими листами не позволяет нагреваться материалу.
2. Зимой в сильные морозы в результате отвода лишней влаги от покрытия крыши предотвращается образование льда, снижается опасность нагромождения снежных шапок.
3. Влага не скапливается в несущих конструкциях каркаса крыши, разных изоляционных слоях, мягком покрытии, что продлевает срок службы здания, защищает от разрушения.
4. Предотвращается расслаивание мягких покрытий, ржавление металлических листов и профилей, растрескивание шифера, керамической черепицы.

Важно
Вентиляция крыши – это конвекционные потоки воздуха, которые циркулируют от нижнего края конструкции до самого конька, обеспечивая эффективное отведение влаги, поддержку оптимального микроклимата.

Изготовление дефлектора на дымоход своими руками

Конечно, при наличии инструментов и знаний, можно собрать практически любой устройство данного типа

Здесь важно учесть ряд нюансов и правильно провести все расчеты

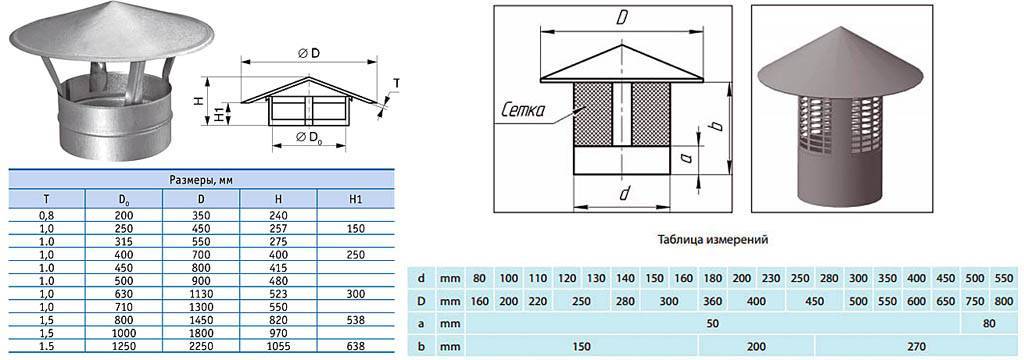

Замеры и вычисления

На этом этапе нужно будет тщательно измерить внутренний диаметр дымоходной трубы. Конечно, если она устанавливалась недавно, этот показатель должен быть известен. Но стоит проверить лишний раз, чтобы не допустить ошибок при определении размеров будущей конструкции. Когда показатель внутреннего диаметра (d) получен, можно определить высоту насадки и ширину диффузора.

Внутренний диаметр (d, см)	Высота насадки (h, см)	Ширина диффузора (D, см)
12	14.4	24
14	16.8	28
20	24	40
40	48	80
50	60	10

Если внутренний диаметр дымоотводящей трубы не является стандартным, расчеты нужно проводить по формулам-соотношениям, представленным в таблице ниже.

Расчетный показатель	Формула для расчета (где d — внутренний диаметр дымоходной трубы)
D диффузора	1.2 (1.3)хd
h конструкции	1.6 (1.7)хd
Ширина зонта	1.7 91.9)хd

Все измерения и подсчеты должны быть максимально точными. Только в этом случае систему можно будет собрать без проблем, не возникнет неприятных моментов в процессе эксплуатации.

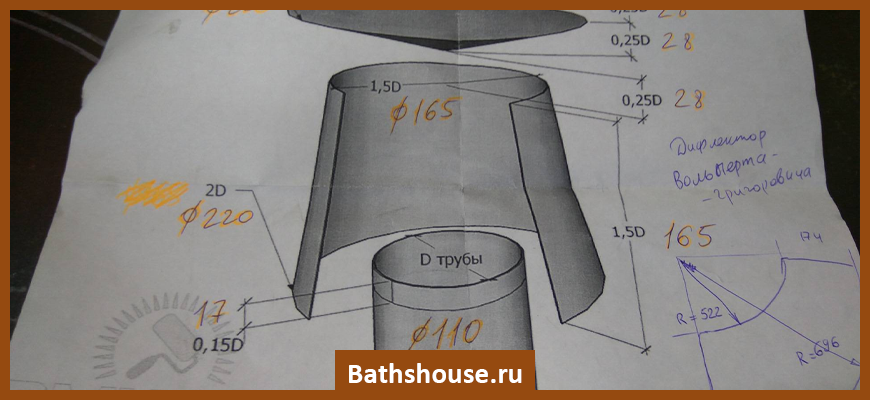

Чертеж

Создание макета из бумаги — важный этап

Здесь важно следовать определенному алгоритму:

1. Выполнить чертеж с учетом всех замеров и вычислений — в натуральную величину. Лучше брать плотную бумагу, поскольку в последствии необходимо будет вырезать части и сложить их в макет.
2. Вырезать и попробовать совместить готовые детали. Если все подходит, значит макет готов к исполнению в натуре.

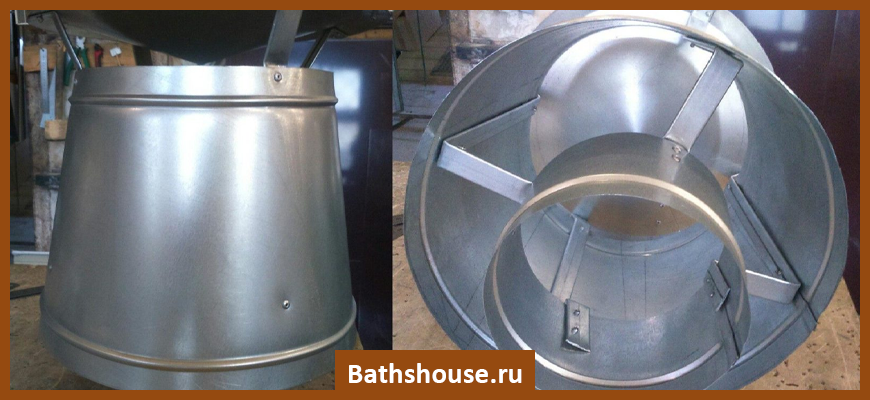

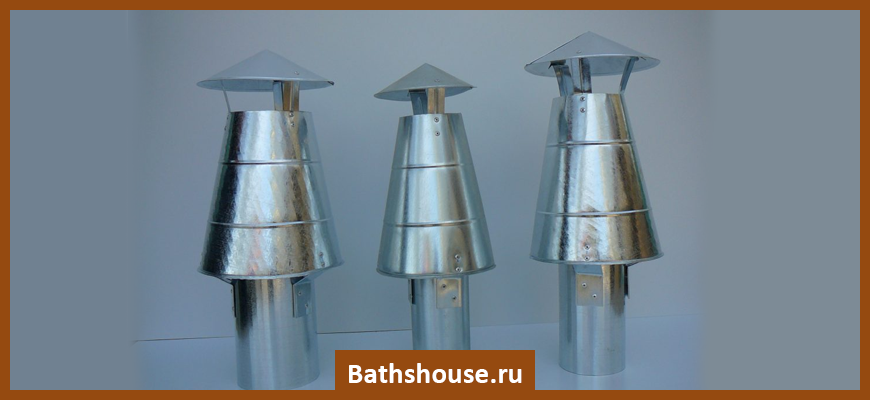

Раскрой и сборка из металла

Для сборки модели Григоровича понадобится:

• лист оцинковки — рекомендованная толщина 0.32 мм. При желании можно использовать материал с другими параметрами — 0.5 или 0.25 мм;
• стальная полоска — оптимальная ширина 3-5 мм;
• короткие клепки из алюминия для соединения деталей — 4-6 мм.

Шаблон из бумаги аккуратно раскладывают на листе оцинковки, формируют выкройку маркером. Если необходимо, бумажные заготовки фиксируют на поверхности. Для вырезания используют ножницы по металлу. После того как все заготовки вырезаны, проводят обработку среза — немного загибают пассатижами (около 5 мм), простукивая молотком.

Далее:

• диффузор — свернуть заготовку цилиндром, выполнить отверстия по шву и заклепать. Если нет заклепок, можно воспользоваться методом сварки. Главное — использовать полуавтомат, а не дуговую. Иначе велик риск прожечь металл насквозь;
• внешний цилиндр — тот же принцип, что и выше;
• колпак — аккуратно сворачивают заготовку в конус и скрепляют. С внутренней стороны (примерно 5 мм от края) просверлить несколько отверстий и прикрепить полоски из оцинкованной стали (4 штуки длиной 20 и шириной 5 см), последним придать П-образную форму.

Теперь нужно соединить колпак и диффузор с помощью П-образных полосок. Полученная конструкция вставляется в цилиндр.

Кровельные вентили KTV и P-KTV

Кровельные вентили KTV и P-KTV выполняют ту же функцию, что и выход вентиляции. Они нужны для вентиляции подкровельного пространства. Монтируются на скаты.

Изготовлены из ударопрочного полипропилена, отличаются стойкостью к механическим воздействиям.

Производитель ― компания Vilpe.

Для каких профилей подходит: KTV и P-KTV различаются формой основания, поэтому подходят для разных материалов.

Кровельный вентиль KTV оптимален для металлочерепицы Ламонтерра, ЛамонтерраХ Кровельный вентиль P-KTV универсален, он подходит для любых профилей металлочерепицы и профлиста не выше 38 мм.

Как монтировать:

1. Возьмите бумажный шаблон, который идёт в комплекте с кровельным вентилем. Приложите его к кровельному материалу и обведите маркером.
2. Вырежьте отверстие в профлисте или металлочерепице по контуру шаблона.
3. Нанесите силиконовый герметик по контуру отверстия (для надёжной защиты от влаги). В отличие от выхода вентиляции, на основании кровельного вентиля нет герметика.
4. Приложите кровельный вентиль к вырезанному отверстию. Зафиксируйте основание элемента саморезами 4,8х28 (35) мм.
