Установка бойлера в квартире своими руками

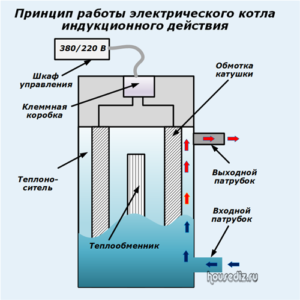

Подключение накопительного электрического бойлера

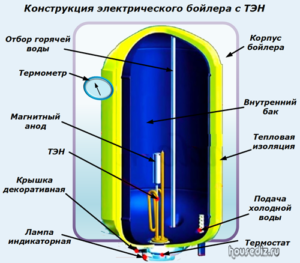

Мощность нагревательного элемента в накопительном водогрейном бойлере обычно не превышает 5 килоВатт. Таким образом для его подключения вполне хватит медного кабеля с сечением в полтора квадратных миллиметра. В таких устройствах часто устанавливают термостат, который «следит» за наличием горячей воды в баке и может, при необходимости поддерживать температуру в нем на нужном, заданном уровне. Установка и подключение накопительного электрического бойлера также не представляет собой ничего сложного, вы вполне можете обойтись без услуг мастера и сделать всё своими руками.

Учтите, что накопительный бойлер, да еще заполненный водой будет иметь приличный суммарный вес. Таким образом исключается установка таких приборов на легких гипсокартонных стенах – они просто рухнут под его тяжестью.

После покупки накопительного бойлера необходимо распаковать его и найти места крепежа. В соответствии с их расположением необходимо разметить место крепления на стене. Для этого воспользуйтесь рулеткой, карандашом и строительным уровнем. При разметке отверстий учитывайте способ подводки воды к вашему бойлеру, оставьте необходимое место для размещения кранов, шлангов и труб.

Отверстия под пробки при монтаже бойлера лучше делать перфоратором. В отверстия вставляем дюбеля, проверяем надежность их крепления. Выбирайте такие дюбеля, которые смогут выдержать суммарный вес бойлера (обычно это от 35 до 90 кг) и вес воды в баке.

Кроме того, для установки бойлера необходимо запастись дополнительным оборудованием – шаровыми кранами, сгонами (которые выравнивают диаметры труб при их соединении).

необходимое оборудование

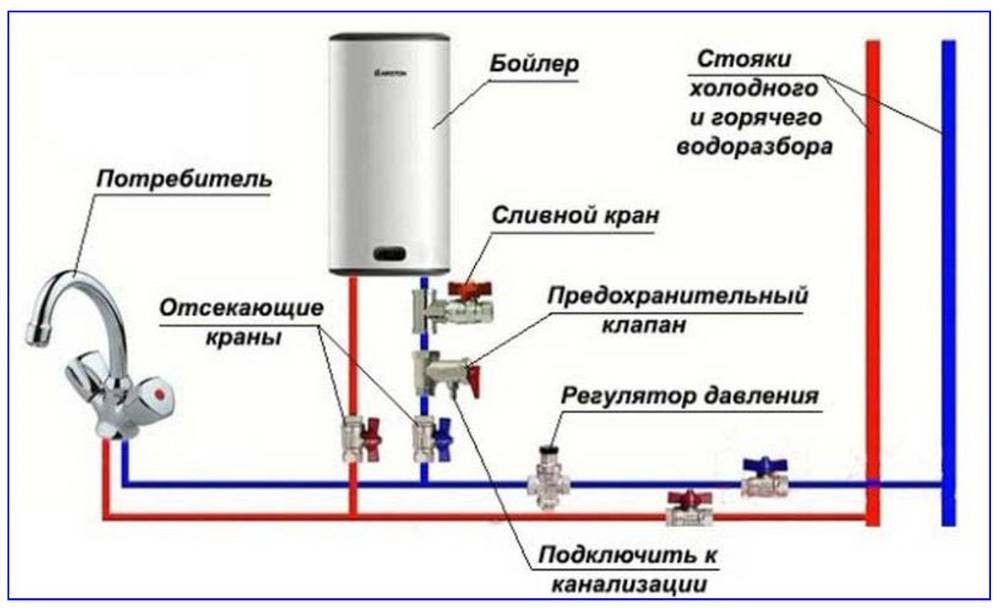

Соединение водопровода с электрическим бойлером проще всего проводить через запорную арматуру и затем через гибкую подводку. Входной патрубок для холодной воды обозначается на бойлере синей меткой. Кроме того, на входном патрубке нужно обязательно установить клапан, который будет сбрасывать лишнее давление в системе (обычно такие клапаны идут в комплекте). Как вариант – перед запорной арматурой можно установить и кран-тройник с присоединенным сливным краном. Это позволит быстро сбрасывать воду из бойлера при проведении технического обслуживания. Все места резьбовых соединений герметизируются фум-лентой или паклей.

К выходному патрубку присоединяется гибкая подводка, которая будет направлять горячую воду в соответствующую магистраль.

После подсоединения всех резьбовых соединений открываем воду и проверяем систему на герметичность, затем подключаем устройство к электрическому питанию и начинаем эксплуатацию.

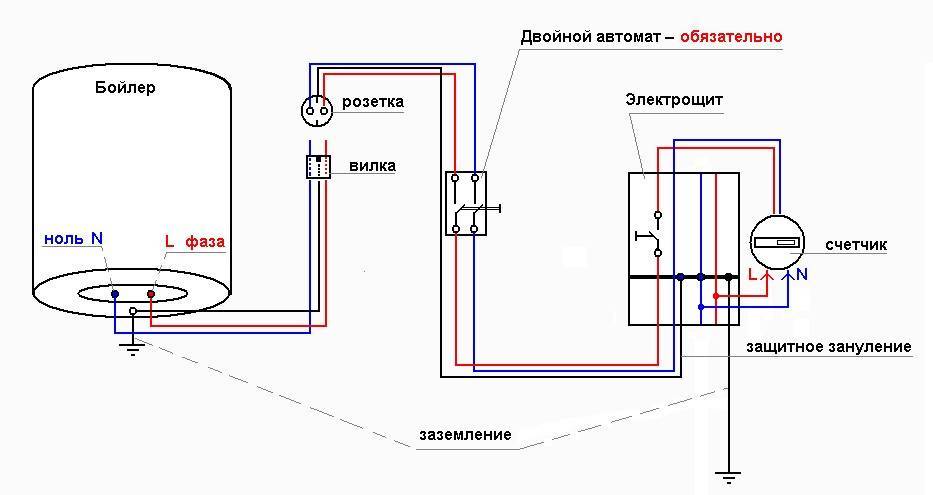

Подключать накопительный бойлер лучше к отдельной электрической розетке. При подключении следим, чтобы суммарная сила тока на одной розетке не превышала возможности вашей электропроводки. Лучше, если электрический бойлер будет подключен к питанию по всем правилам – с соблюдением заземления.

После подачи напряжения на электрическом бойлере должен загореться индикатор работы. Прочитайте инструкцию и меняйте температурный режим работы по вашему желанию.

Самостоятельный монтаж бойлера

Если вы решили не прибегать к услугам специалиста и выполнить работы по установке водонагревателя своими силами, то в этом случае начинать выполнение работ необходимо с того, что размечают место под крепёж. В одиночку с этой работой не справиться, поэтому необходимо привлечь к установочным работам помощника. Вам может помочь кто-то из друзей или близких родственников. Один человек должен держать бойлер, а в это время другой выполняет разметку.

Примеряя место, где будет располагаться бойлер, необходимо оставить расстояние между верхом агрегата и потолком. Оно должна быть не меньше 10 см. Необходимость в таком зазоре связана с тем, что с его помощью можно без проблем снять или навесить бойлер, когда в этом возникнет необходимость. В этом случае достаточно легко приподнять его, и устройство снимется с крепления.

Существует достаточно простой способ, который позволяет выполнить без каких-либо затруднений разметку под крепеж. В виде прямоугольника на большинстве моделей выполнены отверстия для крепежа. Необходимо приложить прибор к стене, а потом обвести их по внутреннему контуру. Далее в каждом из них следует провести диагональную линию, на пересечении которых и будет находиться оптимальная точка для сверления отверстия для крепежа. Если этот вариант вас не устраивает, то в этом случае необходимо, используя рулетку, разметить место под отверстия, замерив расстояние между потолком и крепежной планкой.

Выполнять скручивание крепежных винтов не следует до упора. Гораздо лучше оставить некоторое расстояние до стены, примерно 1,5 см, на случай если стена имеет определенные неровности. Когда оборудование будет навешено, и вы увидите, что она шатается, то для обеспечения устойчивости можно закрутить крепежи еще на виток.

Как использовать краны водонагревателя (закрытие и открытие)

Краны обозначенные на схеме цифрами «1» и «2» понадобятся для отключения воды в то время, когда электронагреватель не используется. Например, если нам понадобилось снять последний.

Краны обозначенные на схеме цифрами «3» и «4» имеются в любой квартире подключенной к центральному водопроводу, расположены после стояков, ведь воду нам перекрывать приходится иногда по
различным причинам.

Обратим внимание на кран «4» – он перекрывает циркуляцию горячей воды между квартирой и стояком во время работы устройства. Если кран не
перекрыть, то горячей водой из нашего водонагревателя смогут пользоваться все
жители подъезда – вода пойдет в стояк

Главное правило использования – если горячая вода поставляется городской котельной, водонагреватель находится в выключенном режиме – «1» и «2»
краны закрыты, а «3» и «4» соответственно открыты. Если котельная «встает» на
профилактику и горячую воду отключают, подключаем наше устройство к сети 220В,
открываем краны «1» и «2», а кран «4» – закрываем.

Выбираем место для установки оборудования

Перед установкой прибора выбираем место, где он будет находиться. Накопительные водонагреватели отличаются достаточно большими габаритами, что обязательно нужно учесть при их размещении. Различают три типа приборов:

Настенные, емкость которых не превышает 200 л.
Напольные, объемом от 200 до 1000 л.
Встраиваемые, имеющие различную вместимость.

Кроме того, различают устройства вертикального и горизонтального типов. В зависимости от этого типа прибор и должен располагаться.

Неверное размещение затрудняет работу оборудования и быстро выводит его из строя. Все эти факторы обязательно должны быть учтены при выборе места для водонагревателя.

Помимо этого должен быть выполнен еще целый ряд требований. Аппарат нужно монтировать в защищенном от холода месте, чтобы вода не замерзала. Он должен располагаться вблизи от водоразборных точек.

При этом желательно, чтобы длина водопроводных труб была минимальной.

Для установки массивного напольного накопительного водонагревателя потребуется прочное ровное основание, в некоторых случаях это может быть специальная подставка

В случае если водоразборные трубы слишком удалены друг от друга, стоит рассмотреть вопрос об установке нескольких водонагревателей. Выбрать место для прибора желательно так, чтобы трубопроводы с холодной и горячей водой располагались достаточно близко и были легко доступны.

Важно также изучить состояние проводки

Особое внимание следует обратить на ее сечение и возможность выдержать дополнительную мощность. При необходимости проводку придется заменить

Еще один важный вопрос – доступность оборудования. На месте установки прибора должно быть достаточно пространства для беспрепятственного проведения монтажных работ, последующего обслуживания и возможного демонтажа.

Исходя из этого, необходимо предусмотреть свободное расстояние от ближайшей поверхности до защитной крышки аппарата. Оно не может быть меньше 50 см.

Если водонагреватель планируется установить в ванной, нужно учитывать что здесь существуют зоны с различным уровнем влажности. В некоторых из них монтаж электрооборудования категорически запрещен.

При креплении настенных приборов очень важно определить прочность стены. Кирпичные и бетонные перегородки, даже если за ними проходят вентшахты, смогут выдержать прибор до 100 л

Оборудование объемом до 200 литров можно навешивать только на несущие стены.

Если же существуют серьезные сомнения в прочности стены, не стоит вешать на нее прибор емкостью больше 50 литров. В этом случае придется установить специальный несущий каркас из металла.

Место для встраиваемых водонагревателей выбирается в точном соответствии с рекомендациями производителей.

Подготовка

Выполнение правильных подготовительных мероприятий является залогом успешной установки водонагревателя в квартире

Сначала целесообразно ознакомиться с инструкцией, прилагаемой к прибору производителем, уделяя повышенное внимание вопросу техники безопасности при монтаже и эксплуатации прибора

Не менее важным моментом станет грамотный выбор места для крепления водогрейного оборудования.

В этом случае обязательным является строгое соблюдение нескольких аспектов:

доступность установленного водогрея для профилактических мероприятий и обслуживания в условиях эксплуатации;
тип стены и её способность выдерживать вес устанавливаемого водонагревателя, заполненного водой;
состояние электрической проводки и, при необходимости, исправление всех выявленных недочетов;
соответствие электрической проводки характеристикам водогрейного прибора и требованиям, выдвигаемым изготовителем к эксплуатации прибора.

Не менее важно произвести качественную диагностику состояния всей водопроводной системы, включая правильность функционирования стояков и труб

Особое внимание уделяется качеству воды, которая будет поступать в водогрейное оборудование, и определиться с необходимостью установки фильтра

На стадии подготовки особое значение придаётся правильному выбору места под крепление водонагревателя, так как только в этом случае будет гарантирована простота монтажа, обслуживания и эксплуатации оборудования.

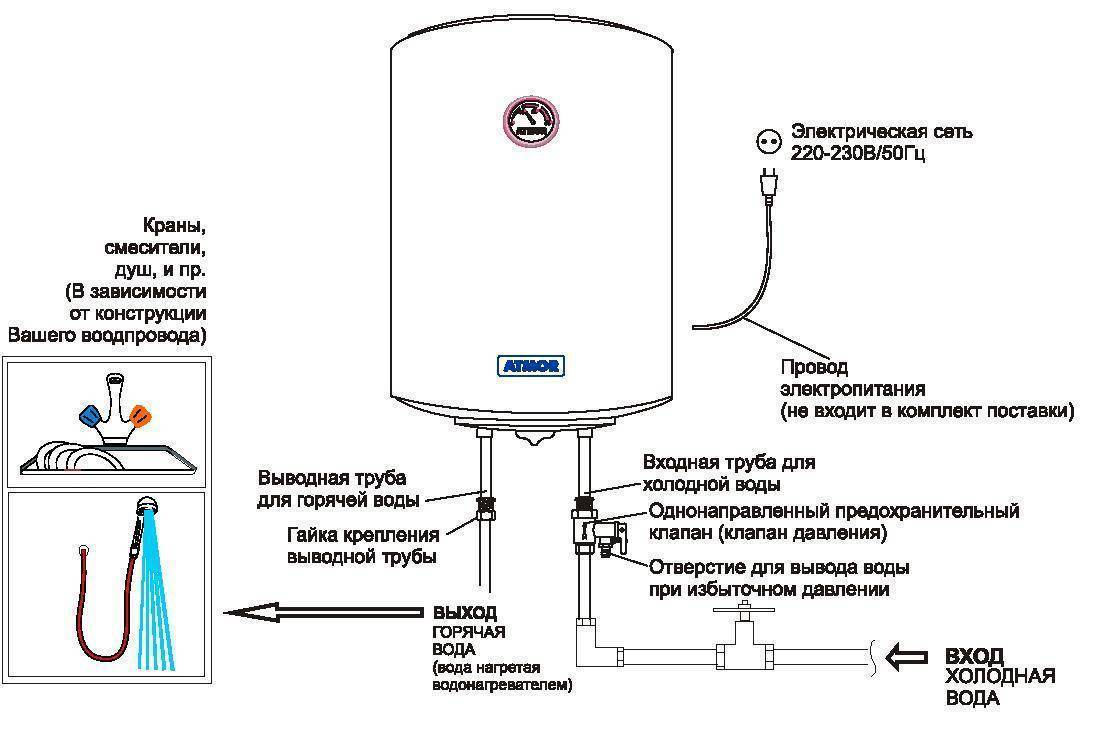

Подключение к водопроводной системе

Перед подключением бойлера к водопроводу корневые вентили, установленные на вводе горячей и холодной воды в квартиру, нужно перекрыть. Далее нужно открыть краны на любом из смесителей с тем, чтобы сбросить давление в трубах.

После этого нужно действовать по инструкции:

После корневого вентиля у «горячего» стояка можно установить обратный клапан. Эта мера не является обязательной — клапан нужен только на тот случай, если пользователь забудет перекрыть корневой вентиль. Без клапана в такой ситуации нагретая вода из бойлера утекала бы в «горячий» стояк.

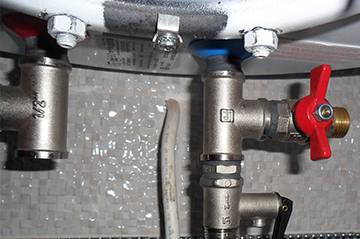

К патрубку бойлера для ввода холодной воды (обычно он помечается синим цветом) прикручивают тройник, уплотняя резьбовое соединение ФУМ-лентой или льном. К боковому отводу этого тройника нужно будет прикрутить сливной кран — он необходим для опорожнения бойлера.
Далее к тройнику прикручивают обратный клапан в таком положении, чтобы он открывался по ходу движения холодной воды в бойлер (это направление указано имеющейся на корпусе клапана стрелкой). Если этот элемент не установить, нагретая вода в результате расширения будет поступать в холодный трубопровод и и из холодного крана на смесителе, как и из горячего, будет литься горячая вода. Клапан не позволит воде расширяться в холодную магистраль и кроме того, исключит теплообмен между горячей водой в бойлере и холодной в подводящей трубе. Также обратный клапан нужен для того, чтобы предотвратить утечку нагретой воды при отключении воды холодной.

Подключение к водопроводу

В инструкциях к некоторым бойлерам производители запрещают устанавливать между обратным клапаном и патрубком водонагревателя какие-либо элементы. В таком случае от тройника со сливным краном придется отказаться. Тогда для опорожнение бойлера нужно будет открутить от патрубка обратный клапан и чуть отогнуть подводящий отрезок трубы, чтобы на патрубок можно было надеть шланг. Вода, если все смесители закрыты, вытечет лишь в небольшом количестве, так что под патрубок достаточно будет подставить небольшую емкость или положить тряпку. После закрепления шланга второй его конец помещают в унитаз и открывают «горячий» кран на каком-нибудь смесителе — воздух начнет поступать в бойлер и вода из него будет свободно вытекать.

К обратному клапану прикручивают запорную арматуру.

Если бойлер устанавливается в туалете над бачком унитаза, его нужно крепить на такой высоте, чтобы шаровый кран не оказался за бачком, где к нему будет трудно подобраться.

В трубу холодного водопровода нужно врезать тройник и далее соединить его боковой отвод трубой с шаровым краном.
На патрубок выдачи горячей воды бойлера (помечен красным цветом) нужно навинтить шаровый кран. Как и кран на «холодном» вводе, он служит для отсекания бойлера при функционирующем централизованном ГВС.
В трубу горячего водоснабжения под патрубком нужно врезать тройник и далее соединить трубой его боковой отвод с краном.
В бойлере имеется сбросной клапан, через который удаляется излишек воды при ее расширении в результате нагревания. Этот процесс происходит постоянно и является для бойлера нормальным. На сопло этого клапана нужно надеть силиконовую или резиновую трубочку (можно от капельницы), второй конец которой заводится в бачок унитаза, в канализацию или в какую-нибудь емкость (ее придется периодически опорожнять).

Трубы горячего и холодного водопровода обычно расположены одна под другой и при подключении к нижней верхнюю приходится обходить. Вот почему водонагреватель удобнее всего подключать металлопластиковыми трубами — им можно придавать криволинейную форму. В то же время использовать для подключения гибкую подводку не рекомендуется.

В инструкции к бойлеру указывается предельно допустимое давление, которое он может выдержать. Бывает, что давление в водопроводе является более высоким (в многоэтажных домах) и в этом случае перед водонагревателем нужно будет установить редуктор.

Порядок установки

Процесс монтажа бойлера включает в себя следующие этапы:

навешивание на стену;
подключение к водопроводу;
подключение электропитания.

Выпускаются и напольные бойлеры, но в быту чаще всего приходится иметь дело с настенными. В заполненном состоянии прибор имеет большой вес, поэтому крепить его можно только к капитальной стене

При этом важно правильно подобрать диаметр и длину крепежных элементов:

Таблица подбора размеров анкерных болтов с учетом объема водонагревателя и материала стены

Объем водонагревателя, л	Нагрузка на вырывание, кг	Материал основания (стены)	Рекомендуемый диаметр болта, М	Рекомендуемая длина болта, мм
30-50	15-25	Шлакоблок, кирпич	8-10	80-100
Бетон	6-8	60-80
80-100	25-35	Шлакоблок, кирпич	10-12	100-120
Бетон	8-10	80-100
150-200	45-60	Шлакоблок, кирпич	12-14	120-150
Бетон	10-12	80-120

Наиболее удобны анкерные болты с крючками — бойлер нужно просто повесить на них после ввинчивания в стену. Но у некоторых приборов нет зацепов для навешивания на такие болты — для них потребуются анкерные болты с головками под крестовую отвертку или шестигранник.

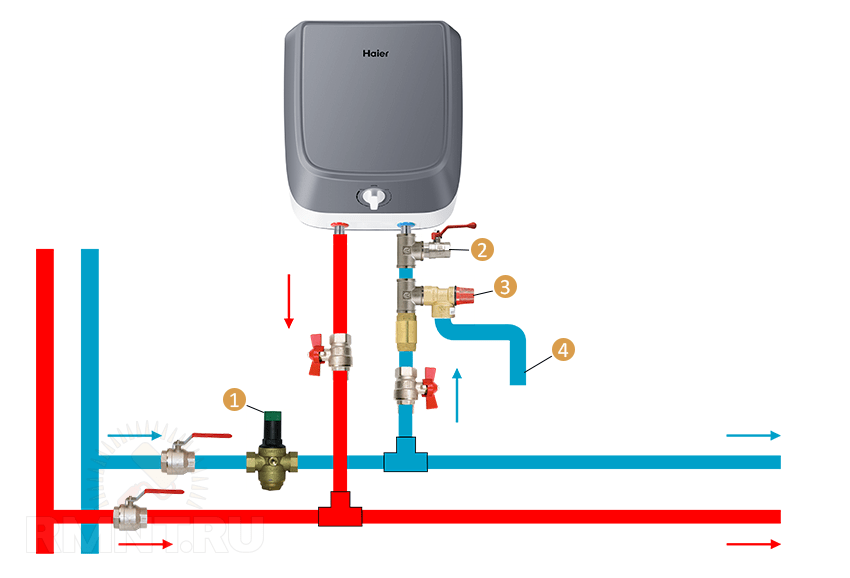

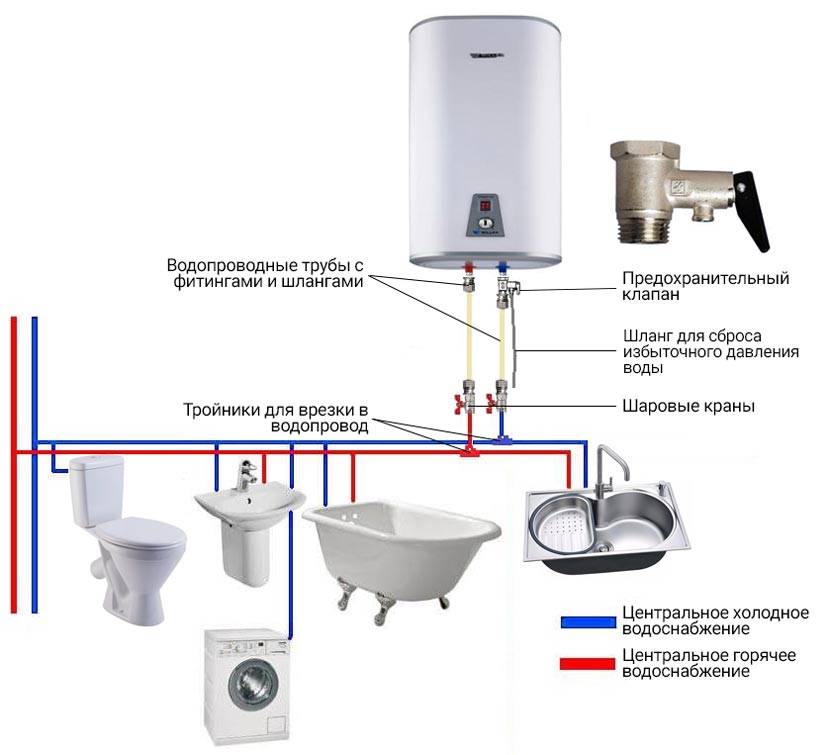

Схема подключения водонагревателя

На тонкой стене из кирпича (толщиной в половину или даже четверть кирпича) или сложенной из пеноблоков, гипсовых блоков, армированного гипса водонагреватель нужно крепить при помощи обычных болтов, которые должны пронизывать стену насквозь. Под гайку устанавливается шайба толщиной в 1,5 – 3 мм, диаметр которой должен быть тем больше, чем более тяжелым является бойлер и чем более тонкой является стена.

При закреплении приборов объемом более 100 л под гайки укладываются отрезки уголков, при помощи которых нагрузка распределяется на достаточно большую площадь.

Расположенные на одной высоте анкерные болты должны лежать на строго горизонтальной прямой, поэтому разметку для них следует наносить с применением строительного уровня.

Расстояние между патрубками бойлера и водопроводными трубами должно быть достаточным для того, чтобы могли уместиться все необходимые элементы арматуры (они перечислены ниже). Обычно бывает достаточно 30 – 50 см.

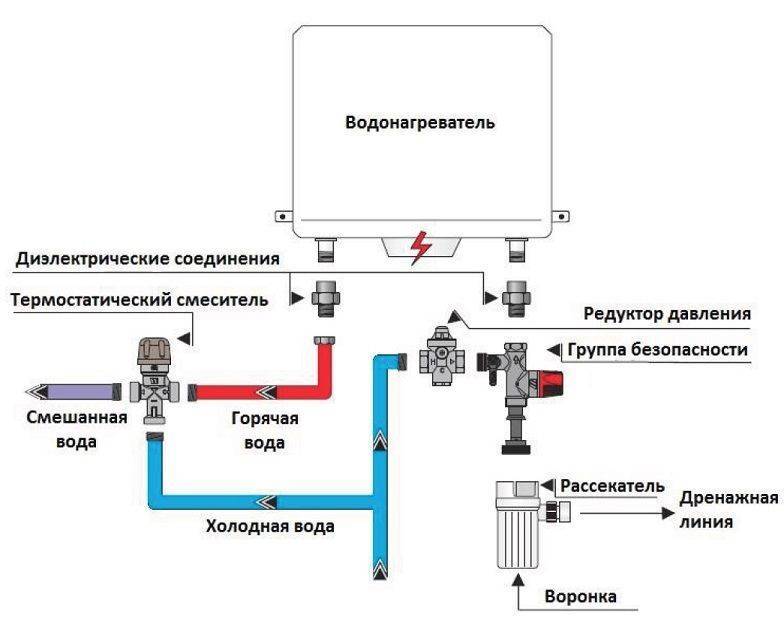

Методы подключения водонагревателя к водопроводу

Существует несколько способов подключения водогрейного оборудования в квартире, а особенности выполняемых работ напрямую зависят от наличия водопроводных труб централизованной системы водоснабжения:

Использование накопительных резервуаров для воды, которые, как правило, устанавливаются на уровне кровли в условиях отсутствия водопроводной магистрали. Главным правилом подключения водогрея к резервуару с водой является строгое соблюдение оптимального расстояния, которое не может быть менее двух метров. Если бак для воды устанавливается на меньшем расстоянии, то схема подключения должна быть представлена стандартным тройником, шаровым сливным краном, а также клапаном предохранительного типа.
Подключение водогрейного оборудования к централизованной водопроводной системе является несложным мероприятием, легко выполнимым самостоятельно. С этой целью производится стандартный монтаж прибора на стене при помощи специальных крепежей с последующим подключением к водопроводу.

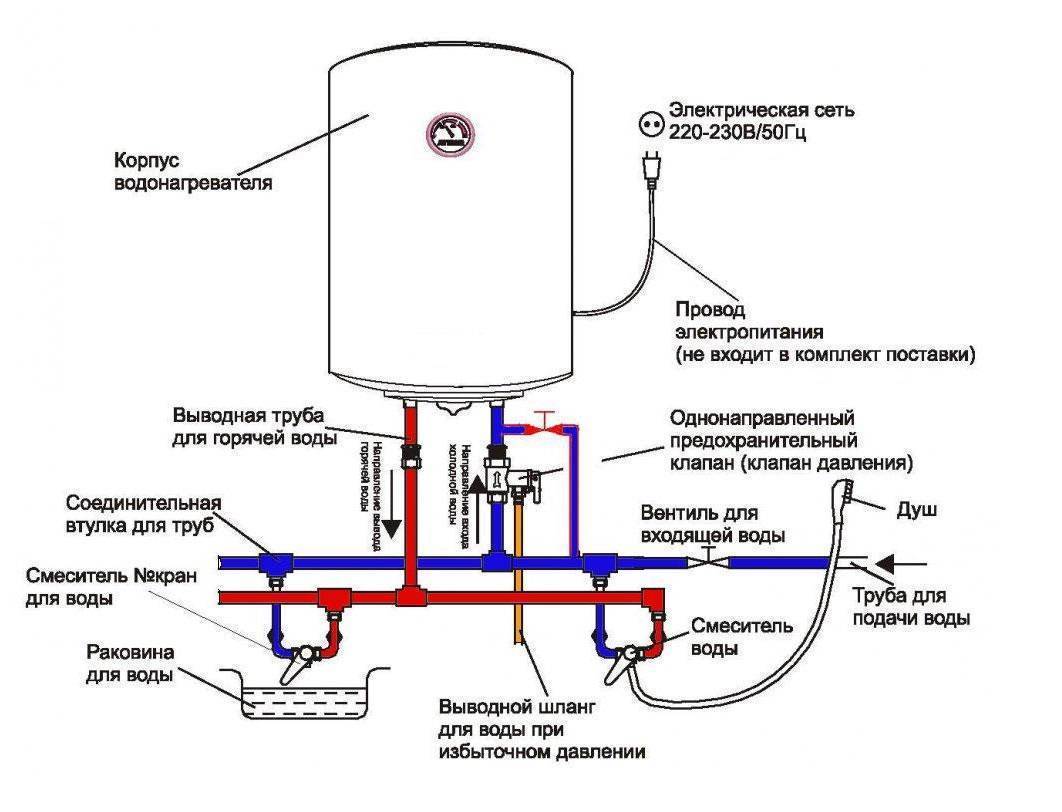

Как подключить накопительный водонагреватель в квартире

При подключении водогрейного устройства к накопительным ёмкостям, очень важно учитывать, что показатели давления внутри системы не должны превышать 6 Бар. Если давление выше стандартных параметров, то в обязательном порядке перед водогрейным оборудованием устанавливается редуктор, защищающий водонагреватель от выхода из строя

Особые условия подключения необходимы, если используемая на подачу вода имеет плохое качество. В этом случае обязательно перед водогрейным оборудованием устанавливается специальный фильтр.

Особенности подключения проточного бойлера

Проточная конструкция электрического бойлера, как на фото, устанавливается непосредственно в ветку водопровода, предусмотренного для подачи горячей воды.

Пере крывается подача воды в центральном трубопроводе.
В месте врезки нагревательного устройства труба разрезается, образовывая разрыв.
На концах разрывов крепят запорную арматуру, которая в дальнейшем позволит выполнять ремонт без перекрытия центрального водопровода.
На входном и выходном патрубках проточной системы нагрева воды накручиваются шланги, соединяющие, бойлер с запорной арматурой.

При самостоятельном проведении работ по демонтажу нагревательного оборудования вместо центрального водопровода перекрывается кран, установленный на входном патрубке и только после этого на выходном. Также в процессе использования проточного водонагревательного устройства в первую очередь включают воду и только после этого нагревательный прибор. Если надобности в горячей воде, нет, то отключают электропитание, а затем воду.

Разобраться, как правильно подключить бойлер, не так уж и трудно, главное, иметь желание. Но для большей уверенности можно потренироваться на обрезках трубы, чтобы не испортить основные элементы системы. Это позволит приобрести опыт и избежать глупых и ненужных ошибок.

Проведение работ с косвенным нагревателем

В зависимости от источника тепла, подключение может быть различным. Подсоединение может выполняться к отоплению, одноконтурному или двухконтурному котлу.

К системе отопления

Конструкция водонагревателя предусматривает обвязку. С ее помощью выполняется подсоединение к воде и отоплению.

Что важно учитывать:

Холодная вода подается только через низ.
Нагретая жидкость выходит по трубе через верх.
Подсоединять тепловые коммуникации нужно через верх. Выход — через нижний патрубок.

Через трехходовой клапан

Если в системе предусмотрен циркуляционный насос, тогда работы проводятся так:

Двухконтурный котел и нагреватель монтируются параллельно.
Следом за насосом устанавливается трехходовой клапан.
К котлу подключается тройник, шланг которого ведет к теплообменнику.

Энергонезависимая схема

Если ваш котел энергонезависим, нагреватель лучше расположить выше. Циркуляция будет выполняться под воздействием гравитации. Если в схему включить насос, тогда работа будет зависеть от электричества.

Если соблюдать правила, можно провести работы самостоятельно: быстро и безопасно. В этом вам поможет видео:

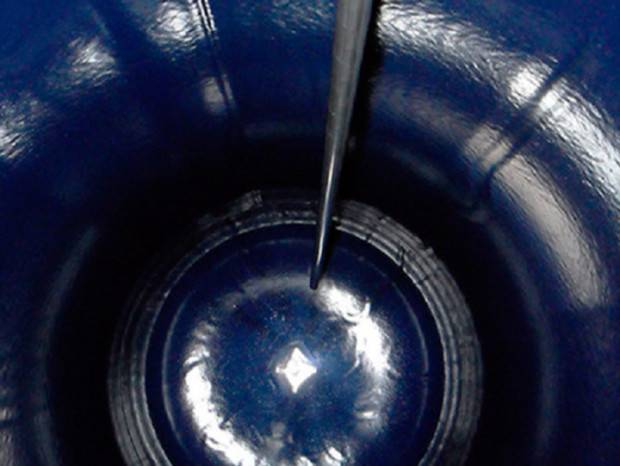

№3. Внутреннее покрытие бойлера

Внутренняя поверхность бака накопительного бойлера постоянно взаимодействует с водой, поэтому должна быть максимально устойчива к коррозии. На сегодняшний день в продаже представлены водонагреватели, в которых внутренняя поверхность бака выполнена из таких материалов:

нержавеющая сталь;
эмалевое покрытие;
стеклокерамика;
титановое напыление;
пластиковое покрытие.

Бойлеры, в которых бак имеет пластиковое внутреннее покрытие, стоят дешевле всех, но и надежность их сомнительна. Лучше всего показали себя баки из нержавеющей стали. Производители дают на них гарантию 10 лет, а некоторые дополнительно проводят пассивацию, увеличивая гарантийный срок до 12 лет. С точки зрения долговечности и надежности такие баки предпочтительны, но и стоят они недешево. Самые дорогие бойлеры получают титановое покрытие, которое позволяет продлить срок службы еще на несколько лет.

Баки с эмалевым покрытием не сильно уступают аналогу из нержавейки. Благодаря добавлению специальных присадок в состав эмали она получает те же коэффициенты расширения, что и сталь, из которой произведен сам бак, поэтому при нагреве такое покрытие не будет трескаться. Эмалевое покрытие совершенствуется день ото дня. Сегодня можно найти водонагреватели, в которых эмаль получает напыление с ионами серебра. За счет этого повышаются антибактериальные и антикоррозионные свойства.

Некоторые специалисты отмечают, что пластик, эмаль и стеклокерамика могут получать механические повреждения от перепада температур и при взаимодействии с твердыми частичками, встречающимися в водопроводной воде. Все же, эмалевое и стеклокерамическое покрытие – не самый плохой вариант для бойлера, хоть и несравнимый с нержавейкой.

С другой стороны, каким бы прочным ни было внутреннее покрытие бака, все равно слабые места во всех случаях одни и те же. Это сварочные швы, которые первыми начинают ржаветь. Чтобы предотвратить коррозию бака и «мокрого» ТЭНа в конструкции всех современных бойлеров предусматривают анодную защиту. Для этого используют магниевый, титановый или алюминиевый анод, в роли катода выступает бак. Анод можно назвать расходным материалом. Его лучше менять раз в несколько лет, параллельно проводя очистку ТЭНа и промывку бака.

Помните, что качественный бойлер, изготовленный по всем правилам, не может стоить дешево. Отсутствие гарантии или очень короткий ее срок также должно сказать о том, что производитель, мягко говоря, не уверен в качество своей продукции и хочет поскорее снять с себя ответственность за нее.

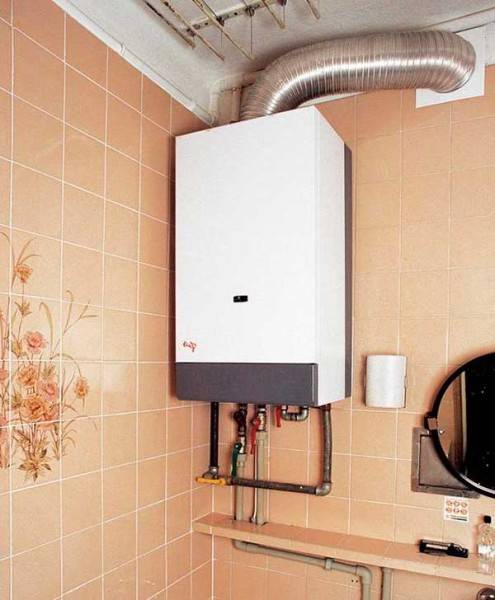

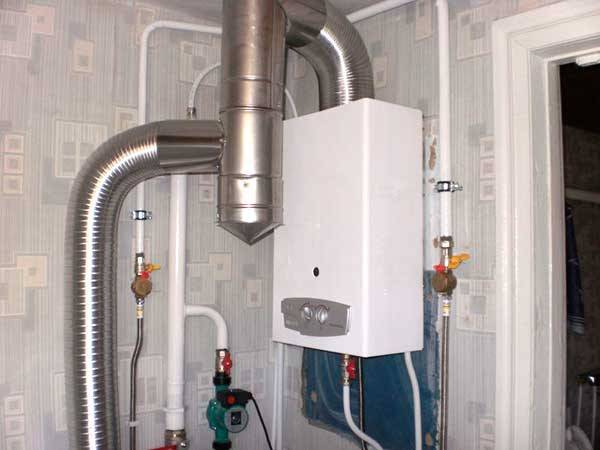

Установка газового водонагревателя

С газовыми водонагревателями все несколько сложнее. Если ранее такой нагреватель не использовался, самостоятельно произвести установку не получиться.

Для установки потребуется согласование с соответствующими органами, установку водонагревателя производят тоже они.

А вот заменить неисправный газовый водонагреватель самому вполне возможно. Тем более что все соединения уже имеются.

Для замены нужно будет вначале полностью перекрыть подачу газа на водонагреватель.

Обычно при установке такого нагревателя перед входом в него газового трубопровода устанавливается кран.

Также нужно перекрыть и водные краны и слить остатки воды.

Далее нужно раскрутить все трубопроводы, подходящие к водонагревателю – газовые и водопроводные.

Затем снимается неисправный водонагреватель, а на его место закрепляется новый.

Далее на нагреватель надевается гофрированная труба вытяжки.

Важно проследить, чтобы посадка этой трубы была плотной. Если имеется зазор и она надета свободно, возможно потребуется замена ее на трубу с меньшим диаметром

Если имеется зазор и она надета свободно, возможно потребуется замена ее на трубу с меньшим диаметром.

Далее производится подсоединение трубопроводов. Вначале подключается газовый трубопровод.

Для этого возможно понадобиться специальный резиновый шланг с переходниками на концах.

После подключения сразу же нужно проверить соединения. Для этого их нужно обильно смочить мыльным раствором и открыть кран подачи газа.

Если подключение произведено правильно, в местах соединения не должно возникать никаких пузырьков в мыльном растворе.

Если они имеются, нужно перекрыть подачу газа, а соединения подтянуть и произвести повторную проверку.

Последним производится подключение к нагревателю водяных трубопроводов. Можно сделать это и раньше, но подача воды должна быть перекрыта.

Опять же после монтажных работ с трубопроводами следует проверить их на наличие течи и при надобности устранить ее путем подтяжки соединения или полной переупаковки.

Далее уже выполняется пробный запуск системы. Но перед этим нужно изучить правила эксплуатации водонагревателя и включение его в работу выполнять его согласно инструкции.

Это все основные моменты, которые важны при монтаже и подключении водонагревателей разных типов самостоятельно.

Образец работ.

Конечно, могут возникнуть определенные нюансы при подключении того или иного вида водонагревателей, но большинство из них зависит от разных факторов.

Читайте по теме — какие инструменты нужно иметь дома.

Это места установки, планировки квартиры, особенностей системы водо- и электроснабжения.
