Усилитель звука для колонок своими руками: инструкция по созданию

Важные моменты перед работой

Существует множество разновидностей техники, воспроизводящей звуки и видео. Но не все способны передавать звуковые сигналы так же качественно, как это делают стандартные проигрыватели. Но последние становятся не так популярными сами по себе, и приходится искать, где их можно применить. Выделяют следующее:

1. Использование системы в качестве колонок, чтобы усилить звук на телефоне или плеере.
2. Подключить к центру планшет, чтобы улучшить качество звучания.
3. Использование проигрывателя в качестве колонок для телевизоров.
4. Подсоединение к компьютеру. Это позволит не только слушать музыку, но и смотреть фильмы с качественным звучанием.
5. Подключить к ноутбуку. Хорошая идея, если в устройстве некачественная аудиосистема.

Модули самодельного аудиокомплекса

Усилитель имеет:

• четыре аналоговых линейных входа;
• один корректирующий вход для проигрывателя;

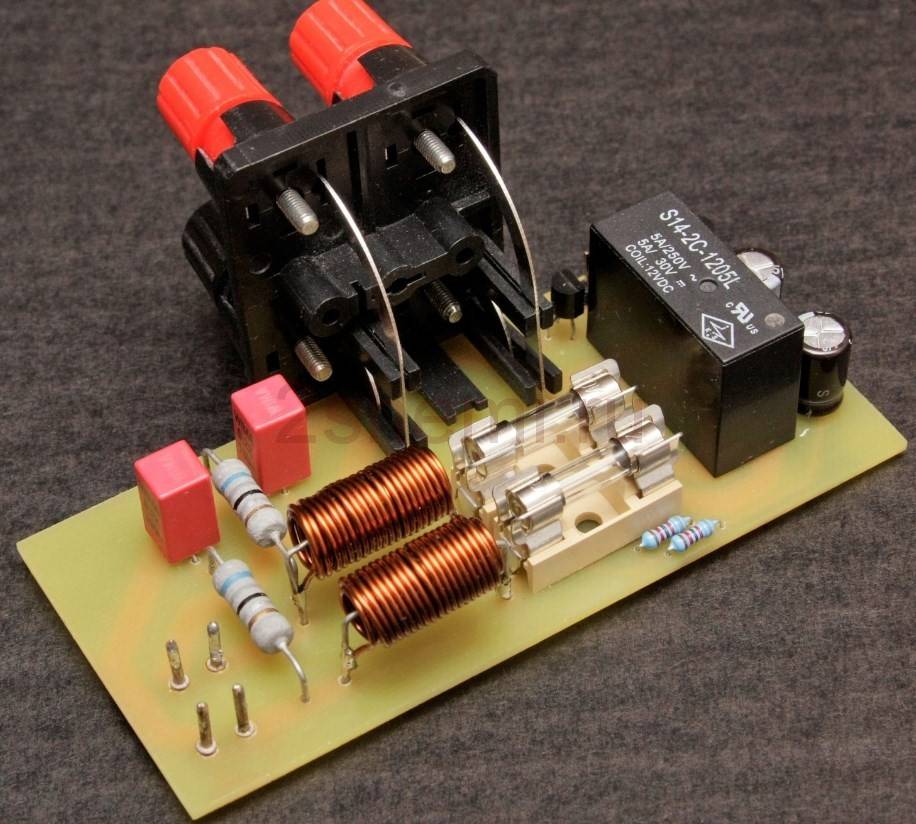

• выход на АС;
• выход на наушники;
• выход дистанционного управления (RC5);
• управление звуком и баланс отключаемые функцией Direct;
• регулятор громкости с мотором;
• индикатор активного входа и прикрепленных функций;
• четыре гнезда, в том числе одно с клеммами питания.

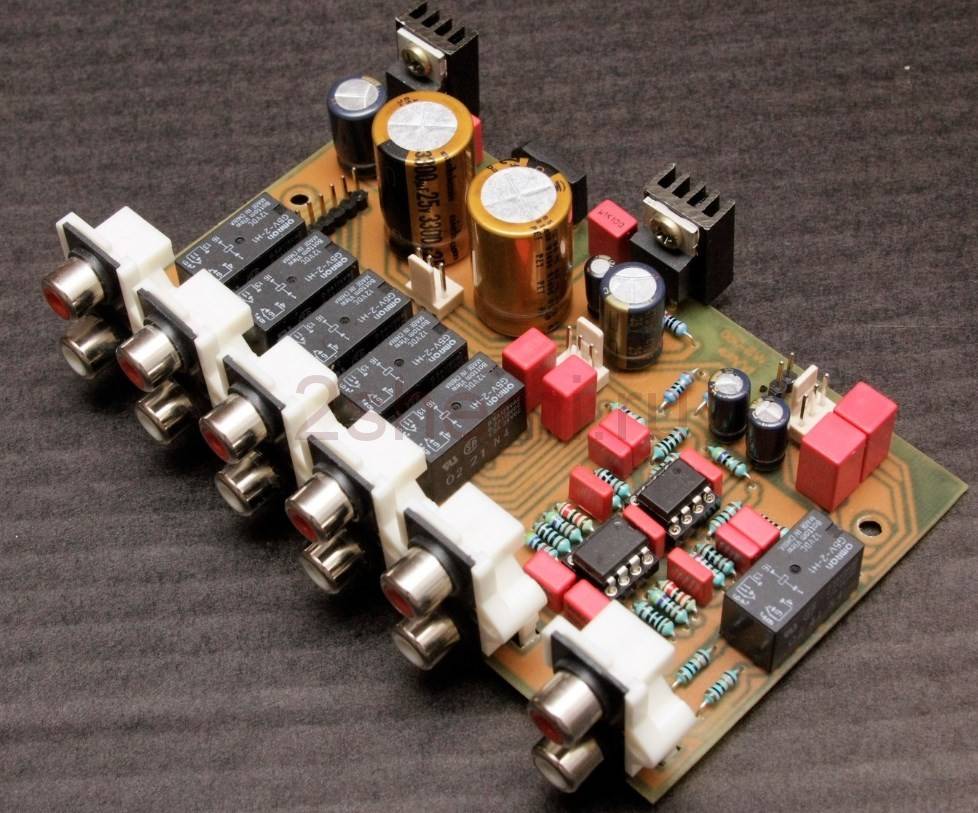

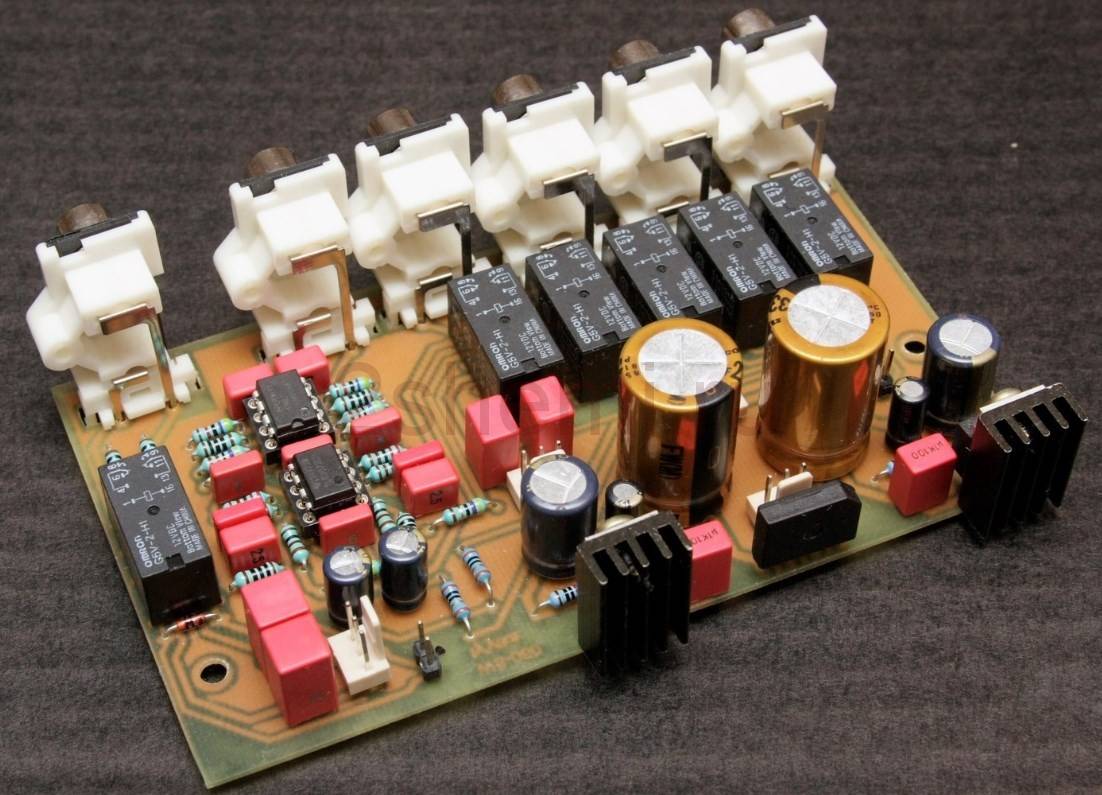

Селектор входа сделан на небольших реле, это простое и эффективное решение, обеспечивающее минимальные искажения сигналов. На той же самой плате установлен фоно-корректор предусилитель с пассивной коррекцией, реализованный на операционных усилителях; блок питания предварительного усилителя со стабилизаторами LM317 и LM337.

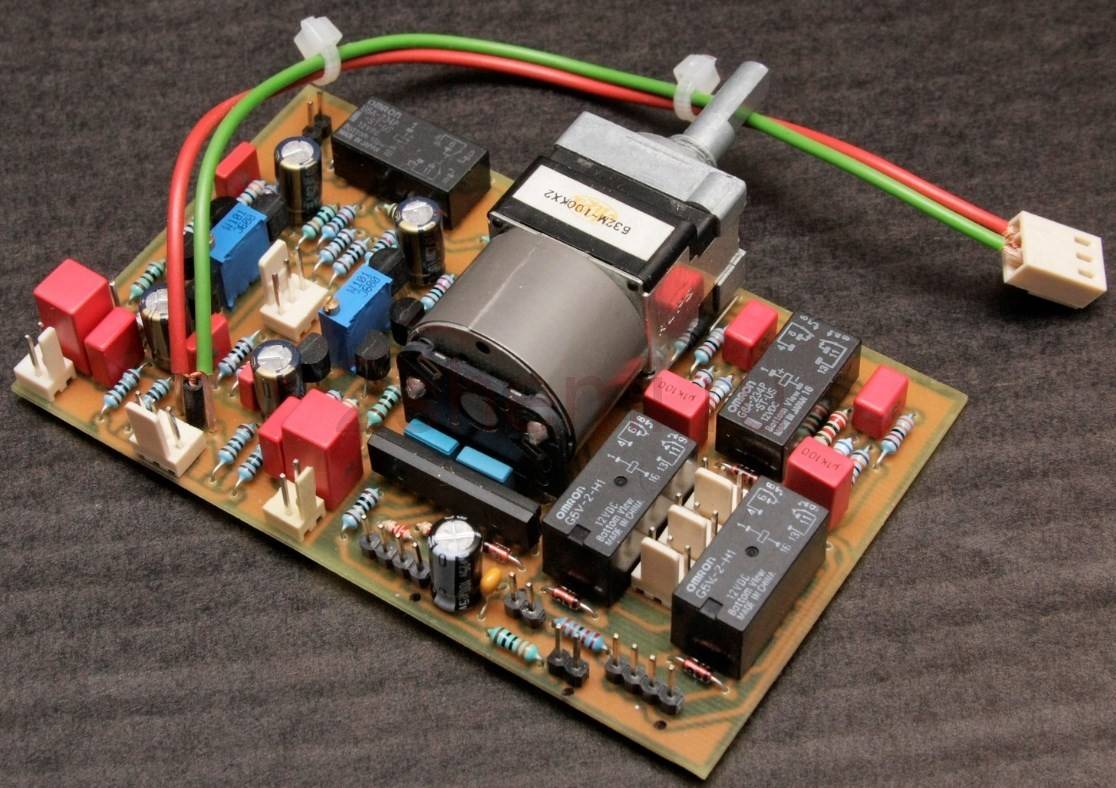

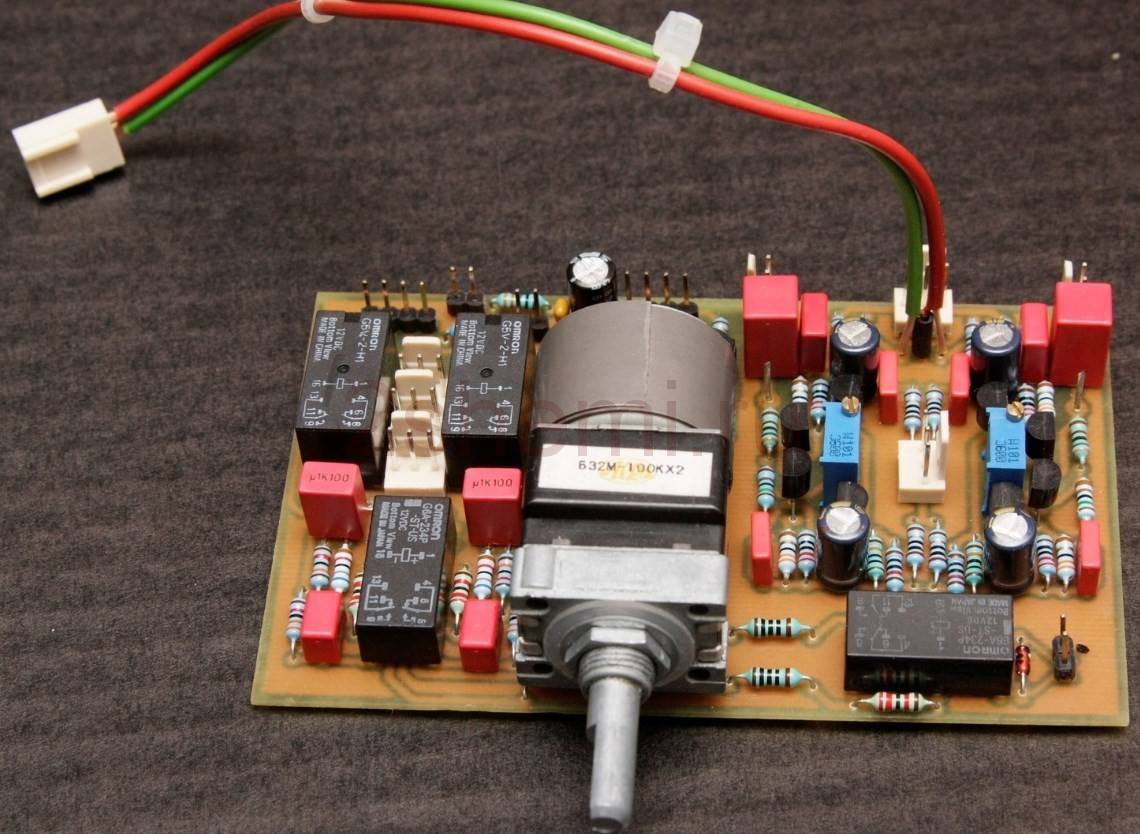

Модуль регулировки громкости, помимо базового элемента, который представляет собой потенциометр с двигателем, также содержит систему управления двигателем потенциометра; звуковой буфер, реализованный на полевых транзисторах, система Contour, активируемая реле, а также другие электромагнитные реле, которые отключают управление тембром и балансом (функция Direct).

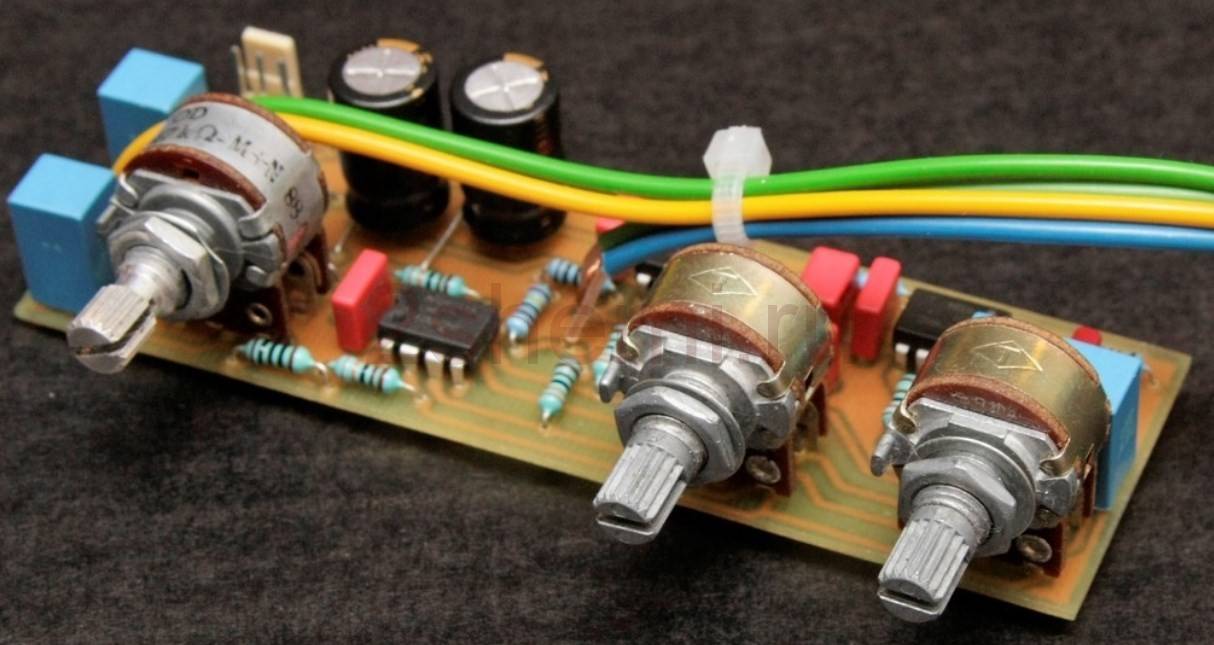

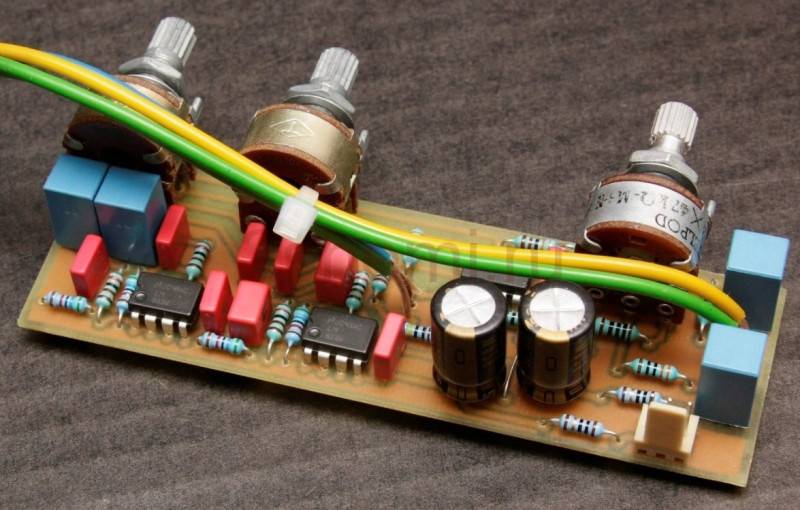

Схема регулятора тембров была взята из решений Marantz. Это активная коррекция, сделанная на операционных усилителях. Кроме того, этот модуль был дополнен контроллером баланса громкости.

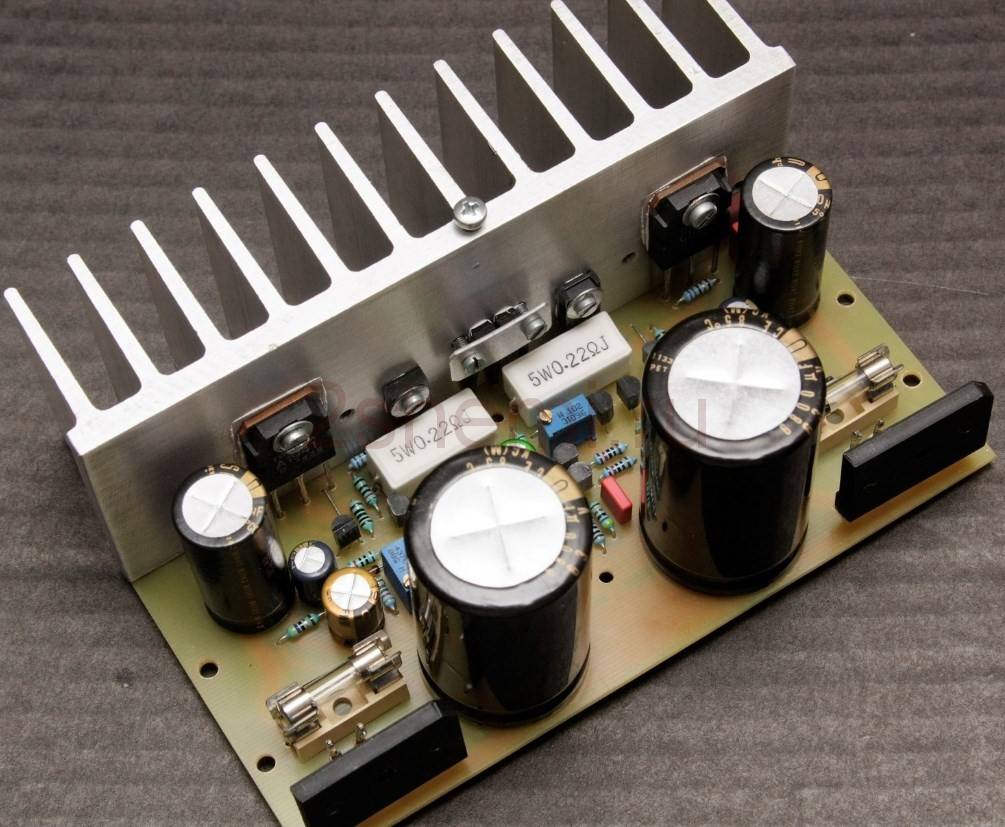

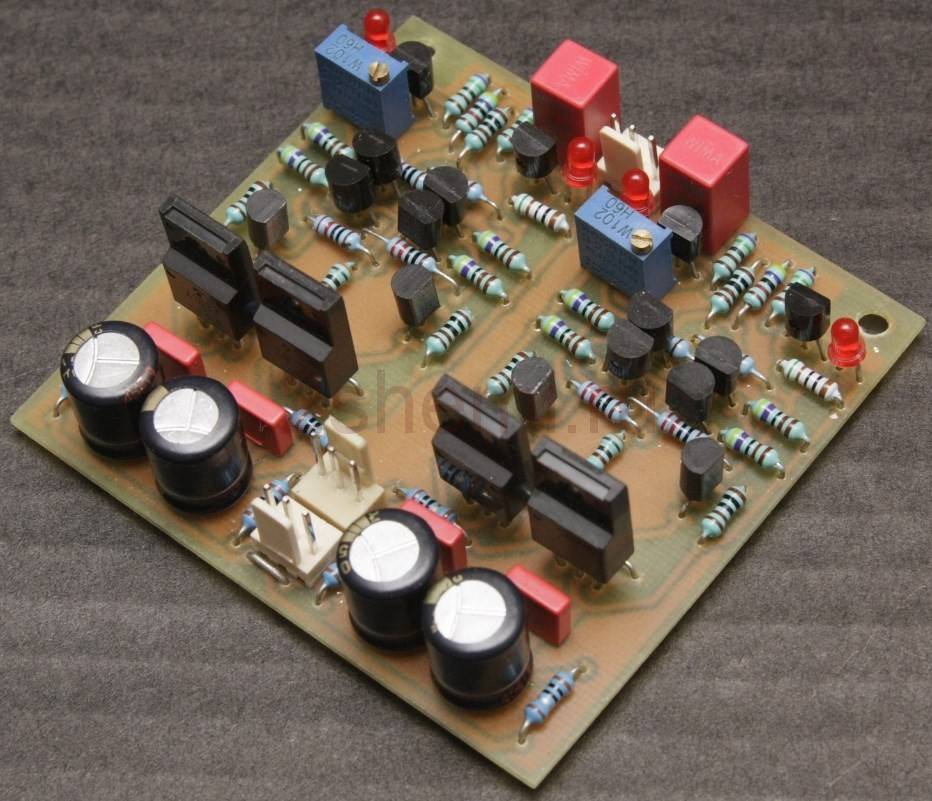

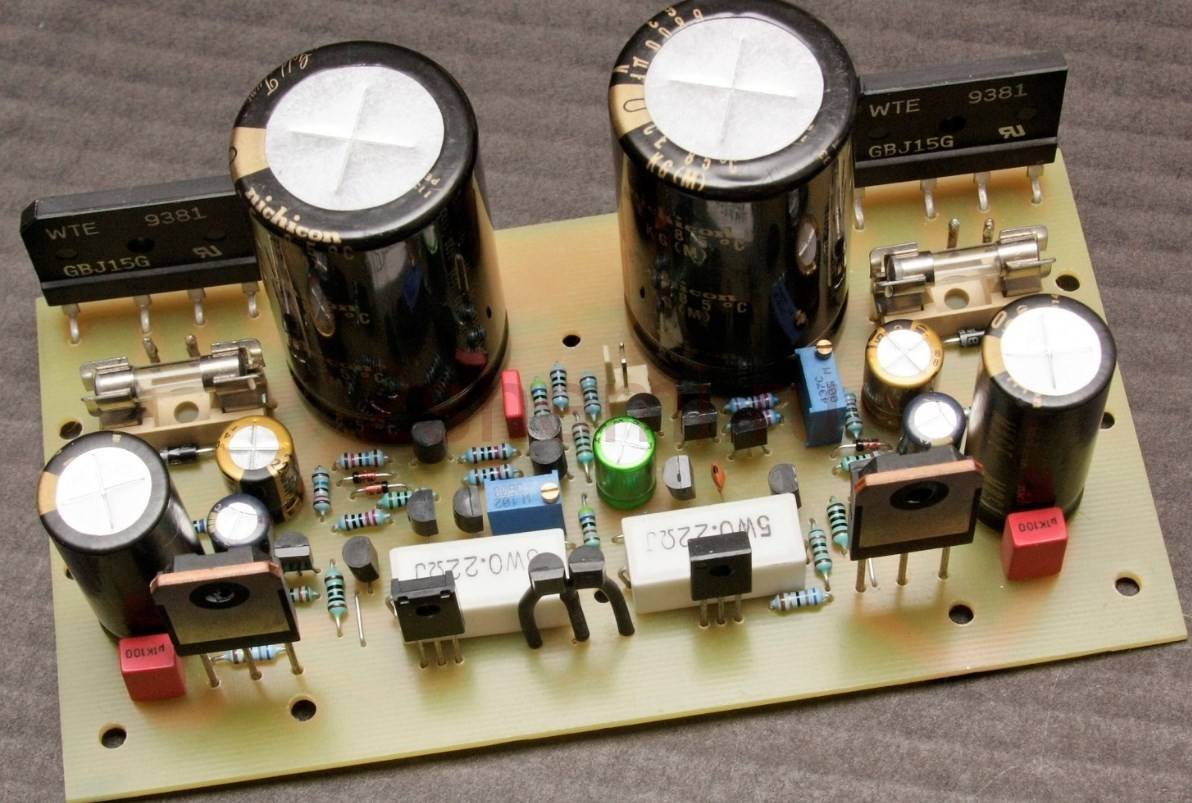

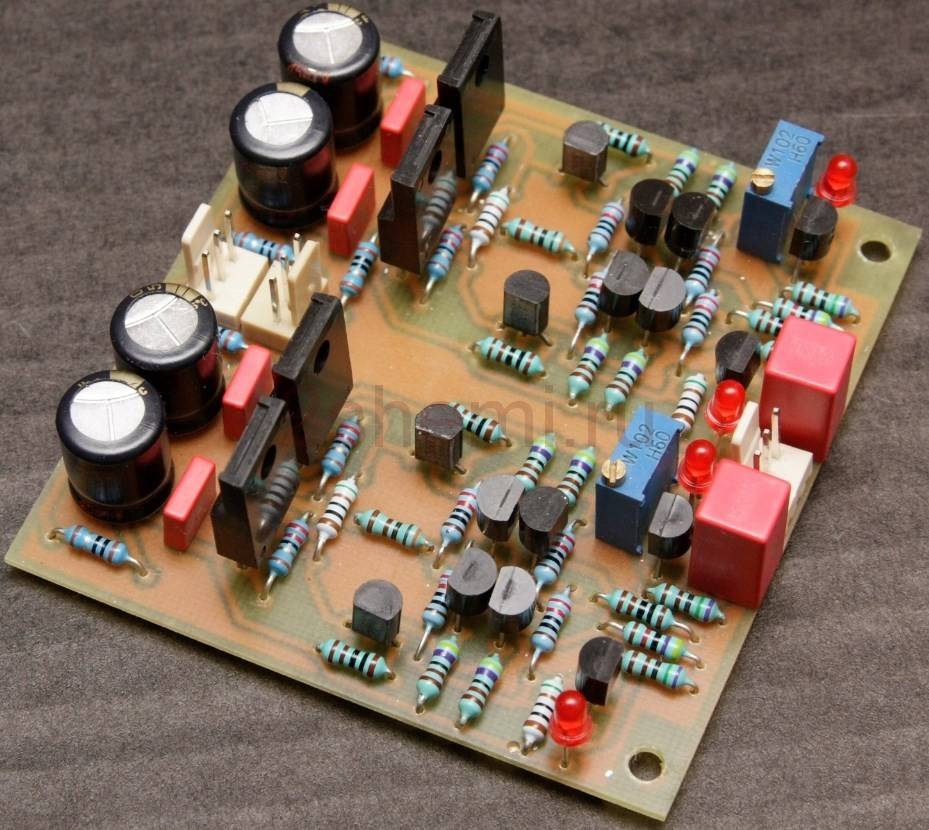

Усилители мощности выполнены в виде отдельных блоков для отдельных каналов. Их схема была основана на проверенном годами проекте. Платы УМЗЧ были оснащены выпрямителями и фильтрующими конденсаторами. В усилителях мощности решено было отказаться от токовых систем защиты. На отдельной плате рядом с разъемами динамиков есть предохранители, которые и защищают динамики от чрезмерного тока.

Усилитель оснащен дополнительным УНЧ для наушников, независимым от главного усилителя мощности. При прослушивании через наушники клеммы питания УМЗЧ отключаются. Применяемый усилитель для наушников целиком выполнен на дискретных элементах.

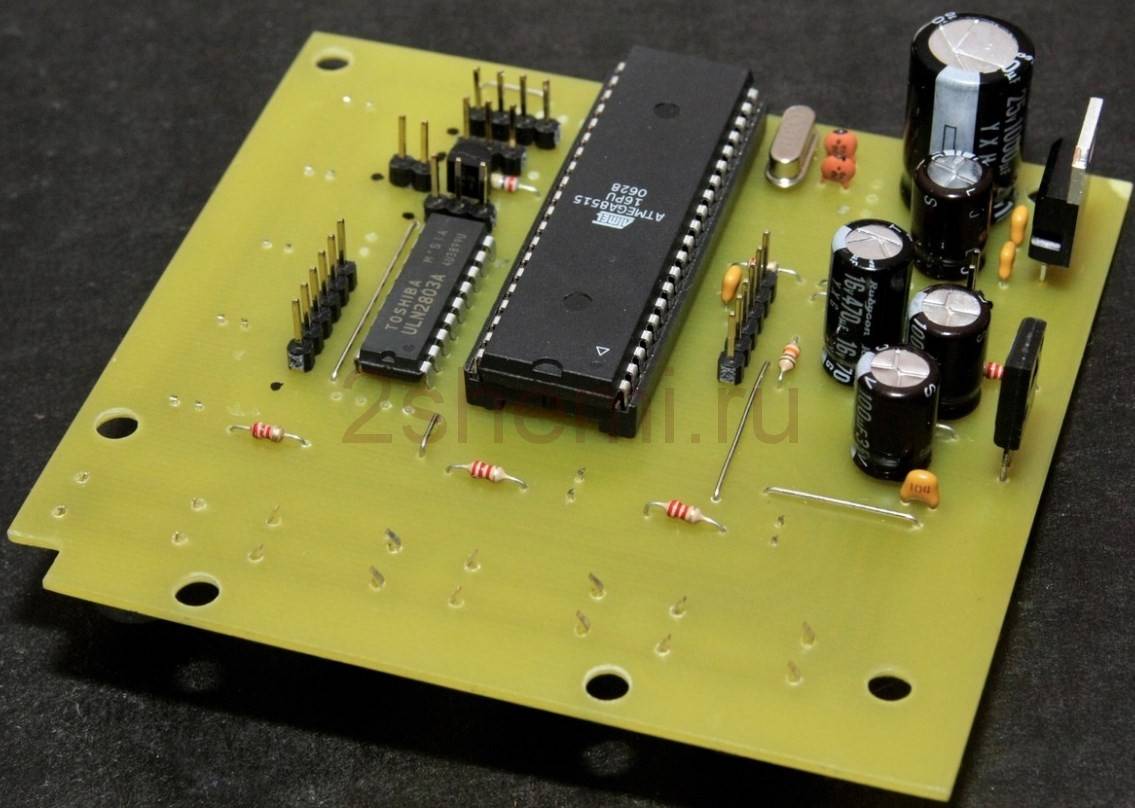

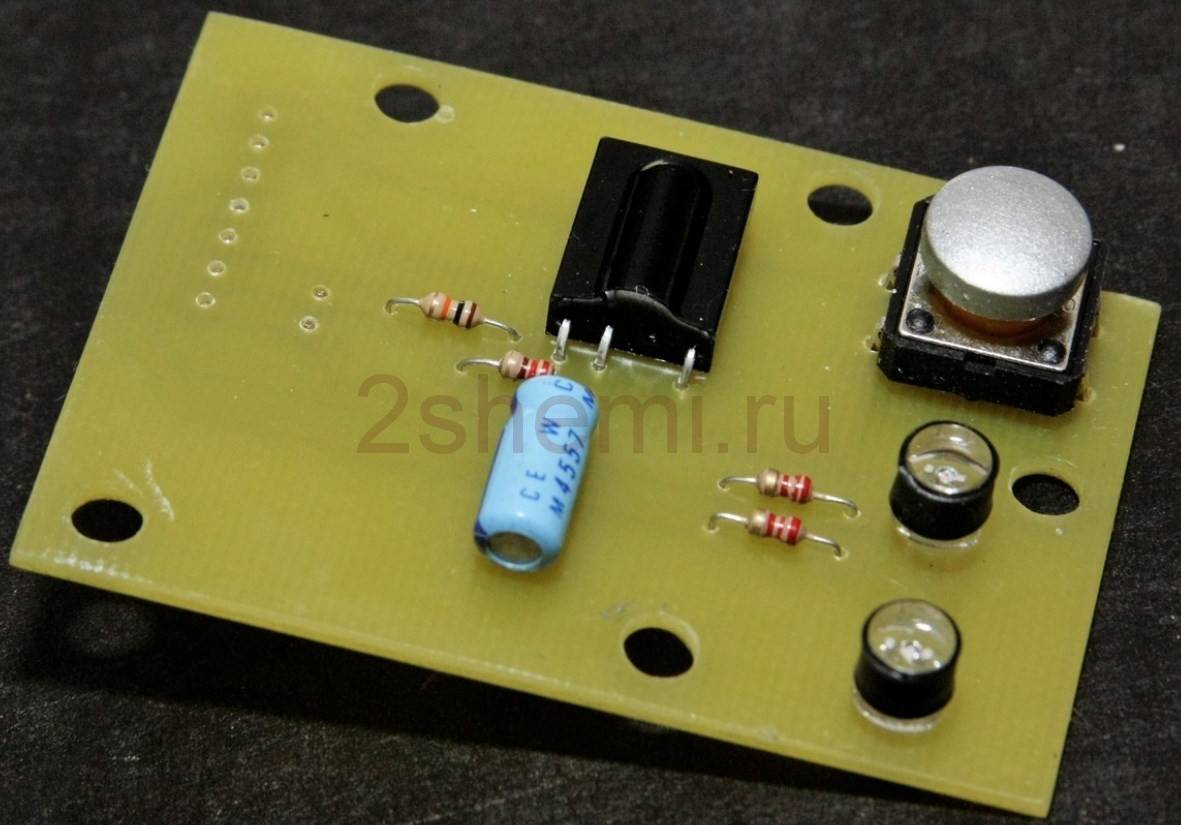

Усилитель управляется микроконтроллером из семейства AVR — AtMega8515. Он отвечает за управление устройством и сигнализацию рабочего состояния. Он также используется для управления другими компонентами устройства через разъем управления на задней панели.

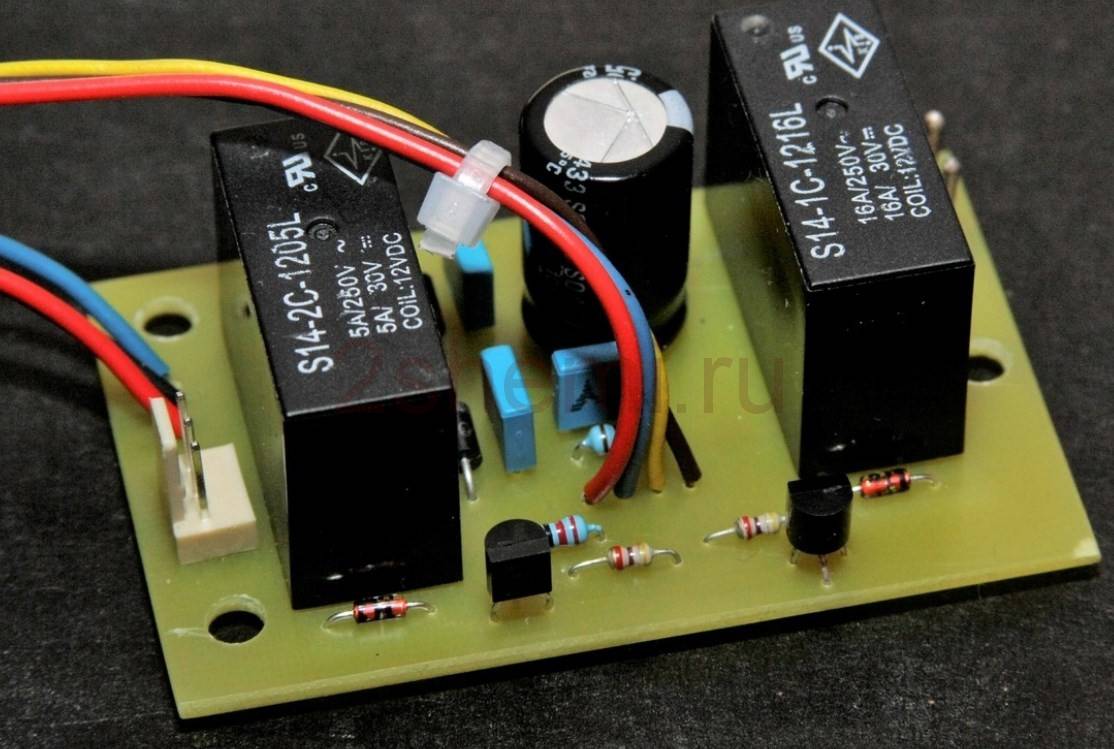

Усилитель оснащен функцией Sleep, и после завершения обратного отсчета он отправляет сигнал выключения на подключенные устройства. Всё может управляться с помощью локальной клавиатуры или удаленно, используя соответствующие команды пульта дистанционного управления, работающие кодом RC5.

Три трансформатора используются для питания всего домашнего усилителя. Два по 120 ВА обеспечивают питание усилителей мощности, они переключаются в релейный режим, который также активирует специальный разъем питания на задней панели усилителя. Реле отключается в режиме ожидания, но включается в активном режиме, хотя оно отключается при прослушивании через наушники.

Маленький трансформатор 15 ВА подает питание на систему управления усилителем, и во время активной работы активирует реле, через которое контакты напряжения подаются на блок питания, питающий весь предварительный усилитель, а также усилитель наушников.

Печатная плата своими руками

У каждого дела есть свои тонкости. Изготовление печатной платы в домашних условиях не является исключением. Именно она впоследствии станет основой всех дальнейших работ и позволит собрать усилитель звука своими руками. Сперва давайте рассмотрим все, что нам понадобится:

• Текстолит с медной фольгой.
• Бытовой утюг.
• Моющее средство “Силит”.
• Лазерный принтер.
• Китайская самоклеящаяся пленка с маркировкой подложки 333.
• Сверла для изготовления отверстий в текстолите.
• Тампон из марли и куска х/б ткани.

Далее делаем следующее:

• Вырезаем необходимый кусок текстолита таким образом, чтобы осталось примерно по одному сантиметру запаса с каждой стороны.
• Обрабатываем его моющим средством до того состояния, пока медная фольга не станет розового цвета.
• Промываем обработанную плату и отправляем ее сушиться.
• Берем необходимый по размерам кусок самоклейки, при помощи клея приклеиваем ее подложкой к листу формата А4, снимаем слой пленки, на лощеной стороне получившейся заготовки распечатываем рисунок будущей платы. При этом подачу тонера нужно выставить на максимум.
• На рабочий стол выкладываем лист фанеры, старую ненужную книгу, а поверх – плату фольгой вверх.
• Накрываем плату обычной офисной бумагой и прогреваем заранее нагретым утюгом. Примерное время прогрева составляет одну минуту.
• Далее снимаем утюг, лист бумаги, наносим распечатанный рисунок и разглаживаем тампоном.
• Снова накрываем листом бумаги, ставим сверху утюг и ждем приблизительно 30 сек. Если поверхность платы больше, чем подошва утюга, то тогда нужно равномерно проглаживать всю деталь.
• Снимаем лист бумаги и в течение 30 секунд разглаживаем рисунок тампоном. Движения должны быть как вдоль, так и поперек. При этом необходимо немного надавливать на заготовку.
• После того как заготовка остынет, аккуратно снимаем подложку.

Правила сборки

Перед тем, как собрать усилитель звуковых волн нужно ознакомиться с основными правилами. Их несоблюдение может быть чревато не только отсутствием плодов работы, но и возможностью возгорания устройства.

На что нужно обращать внимание:

• Печатная плата, на которой будут расположены комплектующие, должна быть в хорошем состоянии.
• Всю конструкцию нужно поместить в надежный металлический или пластиковый корпус, который можно заказать у мастера или изготовить самостоятельно.
• Необходимо устанавливать все элементы согласно заранее заготовленной схеме.
• Припаивать провода и комплектующие нужно так, чтобы припой не соединял два элемента.
• Радиатор не должен кататься отдельных элементов и корпуса. Он должен быть так закреплен, чтобы касаться только микросхемы.

Схемы и инструкции по изготовлению усилителя в домашних условиях

Каждая схема уникальна и зависит от источника звука (старая или современная цифровая технология), источника питания, предполагаемого окончательного размера. Он собран на печатной плате, что сделает устройство более компактным и удобным. В процессе сборки не обойтись без паяльника или паяльной станции.

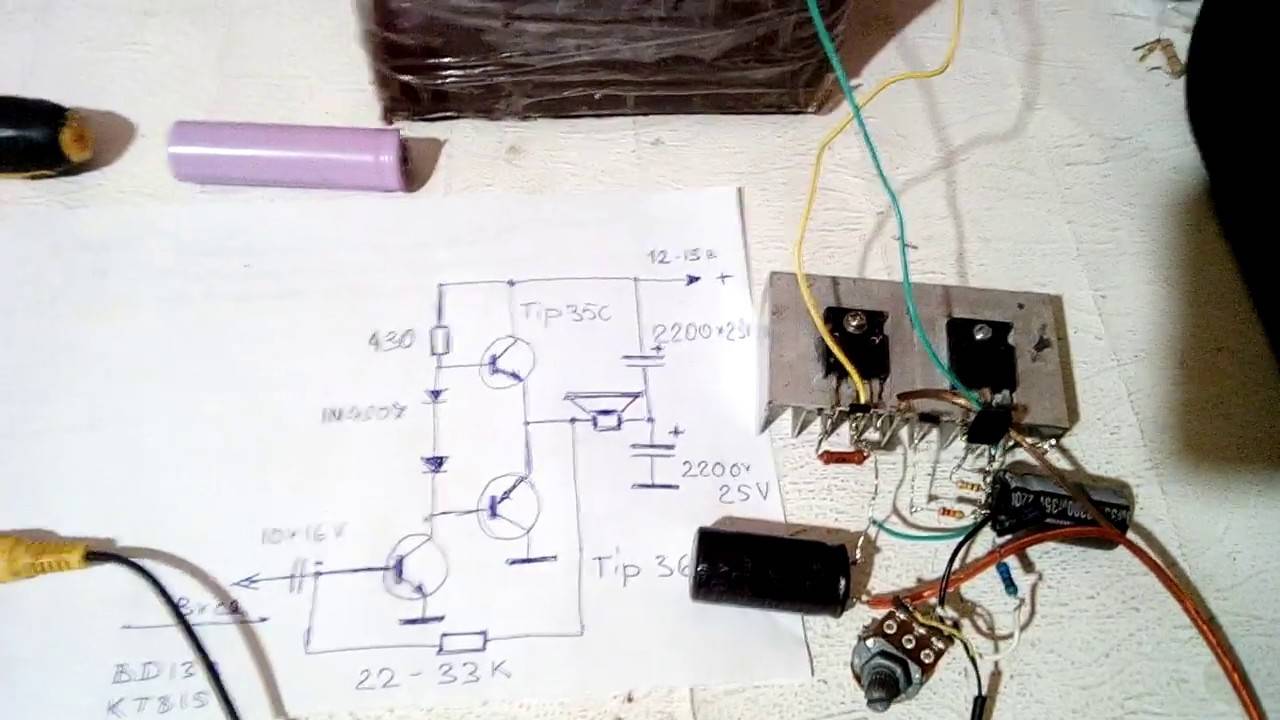

Схема британского Джона Линсли-Гуда построена на четырех транзисторах без микросхем. Это позволяет вам аналогичным образом повторять форму входного сигнала, получая только чистое усиление и выходную синусоидальную волну.

Начинающему мастеру рекомендуется использовать готовые файлы в компьютерной программе Sprint Layout для создания и просмотра схематических диаграмм. Персональное творчество под силу только опытным специалистам.

Инструменты

В качестве основного набора инструментов используется перечень, присутствующий в доме каждого мужчины.

• Пассатижи.
• Крестовая отвертка.
• Отвертка под прямой шлиц.
• Паяльная станция с подставкой.
• Тестер, также называемый мультиметром.

Помимо вышеуказанных инструментов, также может понадобиться ручная дрель и набор сверл. Подобные материалы потребуются в том случае, если плата для усилителя звука также изготавливается самостоятельно вручную.

Также следует приготовить резак, с помощью которого на плате намечаются дорожки и прочие участки для прохождения тока. Собрать усилитель класса «А» своими руками можно без каких-либо специфичных инструментов.

Модули самодельного аудиокомплекса

В усилителе есть:

• четыре аналоговых линейных входа;
• корректирующий ввод для читателя;
• выход на динамик;
• выход на наушники;
• выход дистанционного управления (RC5);
• регулировку звука и баланс можно отключить функцией Direct;
• регулятор громкости с моторчиком;
• индикатор активного входа и связанные с ним функции;
• четыре розетки, одна из которых имеет силовые клеммы.

Селектор входов основан на небольших реле, это простое и эффективное решение, обеспечивающее минимальные искажения сигнала. На этой же плате находится предусилитель с пассивной коррекцией звука, реализованный на операционных усилителях; питание предусилителя со стабилизаторами LM317 и LM337.

Модуль регулировки громкости, помимо базового элемента, который представляет собой потенциометр с мотором, также содержит систему управления мотором потенциометра; звуковой буфер, реализованный на полевых транзисторах, система Contour, активируемая реле, а также другие электромагнитные реле, отключающие управление тоном и балансом (функция Direct).

Схема регулировки тембра была взята из решений Marantz. Это активная коррекция, сделанная с помощью операционных усилителей. Кроме того, этот модуль был интегрирован с контроллером баланса громкости.

Усилители мощности выполнены в виде отдельных блоков для отдельных каналов. Их схема была основана на проверенной годами конструкции. Платы УМЗЧ были оснащены выпрямителями и фильтрующими конденсаторами. В усилителях мощности было решено отказаться от систем защиты по току. Рядом с разъемами динамиков на отдельной плате есть предохранители, которые защищают динамики от перегрузки по току.

Усилитель оборудован дополнительными наушниками СНЧ, независимыми от основного усилителя мощности. При прослушивании в наушниках клеммы питания УМЗЧ выключены. Используемый усилитель для наушников полностью выполнен на дискретных элементах.

Усилитель управляется микроконтроллером из семейства AVR — AtMega8515. Он отвечает за проверку устройства и сообщение о рабочем состоянии. Он также используется для управления другими компонентами устройства через разъем управления на задней панели.

Усилитель оснащен функцией сна, и по окончании обратного отсчета он отправляет сигнал об отключении подключенным устройствам. Всем можно управлять с локальной клавиатуры или удаленно с помощью соответствующих команд дистанционного управления, работая с кодом RC5.

Для питания всего домашнего усилителя используются три трансформатора. Два 120ВА каждый подают питание на усилители мощности, переключаются в режим реле, который также активирует специальный разъем питания на задней панели усилителя. Реле деактивировано в режиме ожидания, но активировано в активном режиме, хотя оно деактивируется при прослушивании через наушники.

Небольшой трансформатор на 15 ВА подает питание на систему управления усилителем и во время активной работы активирует реле, через которое контакты напряжения подаются на источник питания, который питает весь предусилитель и усилитель для наушников.

Модули самодельного аудиокомплекса

Усилитель имеет:

• четыре аналоговых линейных входа;
• один корректирующий вход для проигрывателя;
• выход на АС;
• выход на наушники;
• выход дистанционного управления (RC5);
• управление звуком и баланс отключаемые функцией Direct;
• регулятор громкости с мотором;
• индикатор активного входа и прикрепленных функций;
• четыре гнезда, в том числе одно с клеммами питания.

Селектор входа сделан на небольших реле, это простое и эффективное решение, обеспечивающее минимальные искажения сигналов. На той же самой плате установлен фоно-корректор предусилитель с пассивной коррекцией, реализованный на операционных усилителях; блок питания предварительного усилителя со стабилизаторами LM317 и LM337.

Модуль регулировки громкости, помимо базового элемента, который представляет собой потенциометр с двигателем, также содержит систему управления двигателем потенциометра; звуковой буфер, реализованный на полевых транзисторах, система Contour, активируемая реле, а также другие электромагнитные реле, которые отключают управление тембром и балансом (функция Direct).

Схема регулятора тембров была взята из решений Marantz. Это активная коррекция, сделанная на операционных усилителях. Кроме того, этот модуль был дополнен контроллером баланса громкости.

Усилители мощности выполнены в виде отдельных блоков для отдельных каналов. Их схема была основана на проверенном годами проекте. Платы УМЗЧ были оснащены выпрямителями и фильтрующими конденсаторами. В усилителях мощности решено было отказаться от токовых систем защиты. На отдельной плате рядом с разъемами динамиков есть предохранители, которые и защищают динамики от чрезмерного тока.

Полезное: Сабвуфер в багажник авто: компактный саб своими руками

Усилитель оснащен дополнительным УНЧ для наушников, независимым от главного усилителя мощности. При прослушивании через наушники клеммы питания УМЗЧ отключаются. Применяемый усилитель для наушников целиком выполнен на дискретных элементах.

Усилитель управляется микроконтроллером из семейства AVR — AtMega8515. Он отвечает за управление устройством и сигнализацию рабочего состояния. Он также используется для управления другими компонентами устройства через разъем управления на задней панели.

Усилитель оснащен функцией Sleep, и после завершения обратного отсчета он отправляет сигнал выключения на подключенные устройства. Всё может управляться с помощью локальной клавиатуры или удаленно, используя соответствующие команды пульта дистанционного управления, работающие кодом RC5.

Три трансформатора используются для питания всего домашнего усилителя. Два по 120 ВА обеспечивают питание усилителей мощности, они переключаются в релейный режим, который также активирует специальный разъем питания на задней панели усилителя. Реле отключается в режиме ожидания, но включается в активном режиме, хотя оно отключается при прослушивании через наушники.

Маленький трансформатор 15 ВА подает питание на систему управления усилителем, и во время активной работы активирует реле, через которое контакты напряжения подаются на блок питания, питающий весь предварительный усилитель, а также усилитель наушников.

Из чего можно сделать?

Усилитель для одной, двух или нескольких колонок в домашних условиях можно сделать на основе любого из устройств, в корпус от которого поместилась бы по длине и ширине его электронная плата. Корпусом может служить как сама активная колонка, в которую он устанавливается в отдельное, отгороженное пространство вместе с блоком питания, так и мощное зарядное 0.

Альтернативным решением служит корпус от старой магнитолы, из которой удалён кассетный или CD-привод, отработавший свой срок службы. Зачастую от старых автомагнитол остаётся лишь мощный стереоусилитель – в этом случае ничего переделывать не нужно. Если готовых корпусов нет – сам корпус изготавливается самостоятельно из фанеры небольшой толщины (до 1 см), алюминиевых листов, двустороннего фольгированного стеклотекстолита и других материалов.

Испытания.

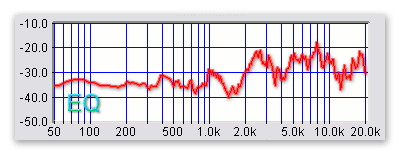

Так как я не располагаю измерительной комнатой, то пришлось снять (АЧХ), как с самодельных АС, так и с промышленной колонки “S-30”, чтобы можно было иметь хоть какую-то точку отсчёта.

Это АЧХ «Белого шума» снятая с «S-30».

То же самое для самоделки с одним широкополосным динамиком.

АЧХ самодельной двухполосной АС.

На слух, однополосная АС звучат намного звонче, чем «S-30», а двухполосная чуть лучше по высоким частотам. Конечно же, обе уступают «S-30» по низким частотам. Собственно, это подтверждается и графиками.

Чтобы убрать горб АЧХ в районе 400Гц, который неприятно воспринимается на слух, пришлось воспользоваться эквалайзером аудиокарты.

Вот, что получилось после коррекции двухполосной АС.

К недостаткам “сантехнических” АС можно отнести сравнительно небольшую максимально допустимую мощность, при сравнительно больших габаритах. Но, это можно отнести к издержкам бюджетного решения.

Что же касается сравнения качества звучания с китайскими пластмассовыми колонками, то последние уже пошли искать себе другого слушателя.

Если кто-нибудь захочет повторить эту конструкцию, то будьте осторожны при подключении АС к УНЧ большой мощности. Повредить динамик, рассчитанный на применение в открытых АС, очень просто, особенно на низких частотах.

При испытаниях я использовал 30-ти ваттный усилитель и по-неосторожности у одной из головок, 1978 года выпуска, разрушил катушку (видимо отклеилась часть витков)

Особенности

Для того, чтобы конечное устройство не занимало много места, потребуется следующее:

• Печатная плата.
• Паяльник.
• Провода.

При желании можно все соединить при помощи одних проводов. Однако такая схема усилителя звука будет неудобной в эксплуатации и громоздкой. Ее используют в случаях, когда нужно протестировать один конкретный узел.

При сборке небольшого усилителя звука в домашних условиях для наушников или небольших колонок можно сэкономить достаточно средств, но такое устройство будет иметь ряд ограничений, таких как невысокое пороговое значение максимальной громкости и сильный нагрев отдельных деталей. Для того чтобы избавиться от последнего нужно подсоединить к устройству радиаторную пластину.

Усилитель своими руками для автомагнитолы

Бывает, что звук музыки в машине не такой качественный как хотелось бы. Для тех, кто не хочет тратить большие деньги на усилители, есть возможность собрать усилитель самому.

Для осуществления такой задумки, вполне подойдёт микросхема TDA8569Q. Она пользуется большой популярностью благодаря своим характеристикам:

• напряжение составляет от шести до 18 вольт;
• высокая входная мощность;
• издает частоту от 20 до 20000 Гц.

Первым этапом в сборке будет рисование печатной платы. Потом рекомендовано обработать плату хлорным железом. Дальше стоит припаять все компоненты микросхемы. Для того чтобы небыло присадок питания нужен толстый слой припоя. Также нельзя забывать оставить на корпусе место для радиаторной решётки, которая выступает в роли охлаждения.

Как сделать самому

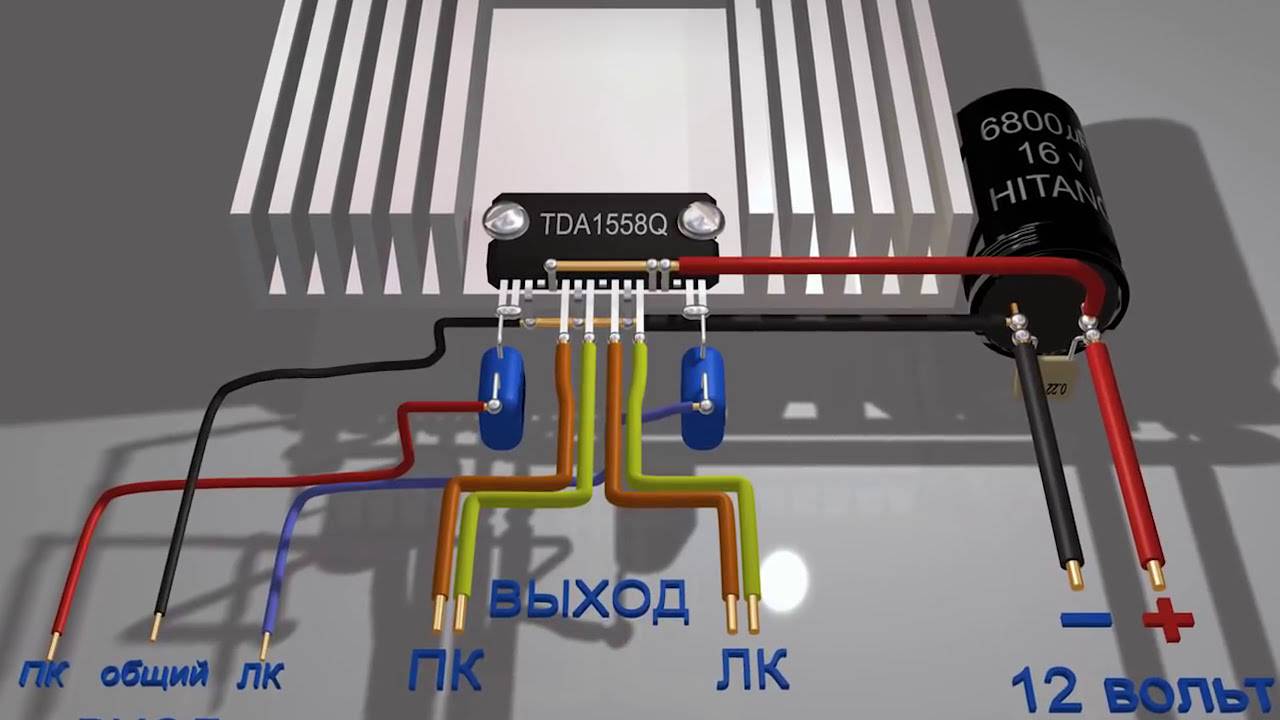

Усилитель звука в автомобиле можно сделать своими руками, используя готовые наборы. Это упростит проверку и наладку, сократит вероятность ошибок, способных привести к неправильной работе. Еще одно достоинство заключается в том, что не потребуются радиотехнические навыки.

Набор для самостоятельной сборки усилителя состоит из блоков ограничителя, предусилителя, усилителя мощности, кроссовера, стабилизатора и устройства управления. Другой вариант — сборка устройства из дискретных деталей по схеме.

Корпус

Он должен обеспечивать надлежащее охлаждение компонентов усилителя, которые могут нагреваться во время работы. Для этого следует предусмотреть щели или отверстия, которые должны располагаться как можно ближе к выходной микросхеме. Для улучшения охлаждения мощного усилителя устанавливается вентилятор, рассчитанный на 12 В. Он обеспечит дополнительную защиту от перегрева.

Корпус можно изготовить из фанеры или металла, например, листового алюминия или жести. В этом случае необходимо обеспечить изоляцию компонентов и платы устройства. Для улучшения экранирования можно соединить отрицательный полюс платы с корпусом. На нем нужно предусмотреть посадочные места под клеммы, которые прикрепляются с обратной стороны. Чтобы не ошибиться при подключении, следует нанести на корпус пояснительные надписи.

Усилитель для колонок

Вначале рекомендуется сделать фильтр питания с предохранителем. Его номинал составляет не менее 20 А. В состав самого фильтра входит дроссель, который можно взять с неисправной магнитолы, и конденсаторы. Они объединяются в батарею для повышения эффективности работы.

Емкость фильтра должна быть не менее 6000 мкФ. Чем она больше, тем лучше будет работать усилитель на большой громкости. Для автоматического включения устройства следует установить механическое или электронное реле управления. Обмотка подключается к массе и голубому с белой полосой проводу магнитолы. Контакты включаются в разрыв плюсового провода перед конденсатором фильтра.

Если собирается автоусилитель звука своими руками из готового набора, то следует соединить блоки в соответствии с инструкцией. Усилитель и предусилитель подключаются друг к другу прилагаемыми кабелями. К этим блокам подсоединяется стабилизатор питания или преобразователь напряжения, если для нормальной работы микросхемы необходимо более 14 В.

Если усилитель собирается на плате из отдельных деталей, то потребуется припаять их к нужным точкам. При подключении этого устройства напрямую к выходам динамиков магнитолы необходимо предусмотреть регулируемый делитель. Он не потребуется, если подключение осуществляется к линейному выходу низкого уровня. В разрыв выводов колонок включаются проволочные резисторы, необходимые для защиты и согласования. Их сопротивление — 1-2 Ом.

Изготавливаем плату

Печатное изделие — главное, если вы хотите сделать высококачественный усилитель. Только при ее наличии ваше изделие будет работать стабильно. Сделать ее в домашних условиях можно без проблем, если знать тонкости ЛУТ технологии — это перенос рисунка стандартной платы при помощи лазерного принтера и обыкновенного утюга.

Для осуществления задуманного воспользуемся программой Sprint-Layout 6.0 — русская версия, она имеет в активе около 4,6 тысячи макросов. Ее отличительные черты:

• все справочные данные на русском языке;
• надписи на плате можно делать кириллицей;
• идеально подходит для оперативной системы windows 7;
• интерфейс программы изменен для начинающих пользователей;
• работать можно с любого компьютерного устройства, сохраняется на флешке, не оставляет следов в любой системе.

Изображение распечатывают только на глянцевую бумагу, можно использовать различные буклеты, которые раздают в переходах метро и торговых комплексах.

Печатать необходимо на максимуме, тогда копия будет качественная — весь рисунок должен четко просматриваться. После этого накладываем его на обезжиренную плату и проглаживаем утюгом, выставленным на третью позицию мощности, несколько минут. Для фотобумаги хватит полминуты.

Затем надо произвести травление — для этого используем раствор хлорного железа, считающийся специалистами оптимальным вариантом. При помощи ацетона очищаем медные дорожки от оставшейся краски и начинаем их лужение. Чтобы все получилось хорошо, лучше использовать сплав Розе, который изобрел германский химик — поэтому он и назван его фамилией.

Несколько гранул этого сплава опускаем в приготовленную емкость с водой (обязательно с плоским и ровным дном) и ждем полного их расплавления. Потом кладем пластину рисунком вниз и водим ею по днищу с расплавленными гранулами. Мягкой губкой удаляем разводы и лишние наплывы на дорожках.

Сборка громкоговорителя.

При установке динамической головки в трубу, будьте внимательны, во избежание повреждения диффузора. Не подносите к центру диффузора металлические предметы, так как они могут быть притянуты магнитной системой динамика.

Во внутренний паз трубы вставляем резиновый уплотнитель.

В паз резинового уплотнителя вставляем пластмассовое кольцо.

Фиксируем положение уплотнителя отрезком провода подходящего диаметра.

Сначала просто наживляем крепёж и закрепляем конец кабеля в скобе.
Затем припаиваем к громкоговорителю кабель. Если вы уже припаяли к кабелю специализированный разъём для подключения к усилителю, то сразу сфазируйте динамик. «Плюс» на динамике может быть отмечен, как знаком «+» (плюс), так и маркировочной точкой или даже пупырышком, выдавленном на корпусе. Подробнее о фазировке громкоговорителей можно прочитать здесь.

Кабель обязательно закрепляем на корпусе динамика при помощи стальной скобы или другим надёжным способом. Если этого не сделать, то первый же рывок кабеля выведет динамик из строя.

Теперь, когда кабель припаян, можно вставить динамик в паз резинового уплотнителя. Когда динамик займёт своё место в пазу уплотнителя, нужно затянуть крепёжные винты.

На картинке изображено положение одной из четырёх шайб, обеспечивающих центровку динамика в уплотнительном кольце, до и после затяжки крепёжного винта.

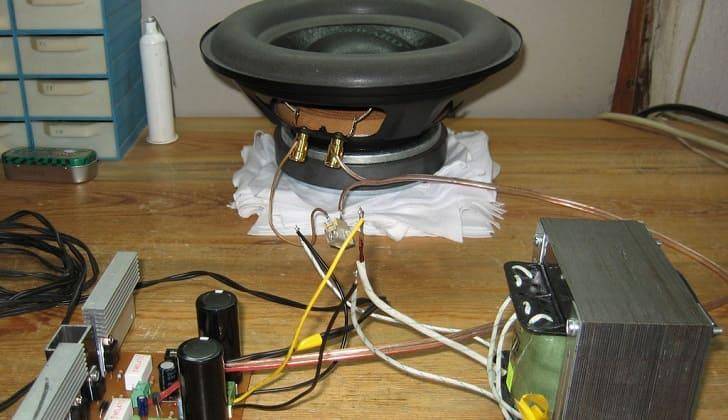

Как воспроизводится звук – и зачем нужен сабвуфер с усилителем?

Для начала следует вспомнить, зачем вообще требуется усилок для сабвуфера. Сам по себе сабвуфер – это отдельный акустический элемент (а проще говоря – динамик), рассчитанный на воспроизведение низких частот. Он не является необходимой деталью: хорошие и большие колонки вполне способны качественно воспроизводить звуки частотой от 20 до 120 Гц самостоятельно. Однако у таких колонок есть два неизбежных недостатка:

1. Размеры. Против банальной физики не возразишь: чем ниже частота – тем больше должна быть площадь излучающего звук элемента. К слову, именно поэтому генератор ультразвука можно оформить в виде брелка, а вот для инфразвука потребуется уже устройство размерами иной раз в несколько метров. Если же речь идёт об автомобильной акустике – то две (для стереозвучания) такие колонки в салоне обычно просто некуда ставить.
2. Цена. Хорошие динамики, оптимально воспроизводящие все частоты, стоят немало и не каждому по карману.

ПОСМОТРЕТЬ ВИДЕО

Наилучший выход здесь – это выделить низкие частоты на отдельный элемент, который можно разместить где угодно. Физиология слуха у человека такова, что звуки от сабвуфера по направлению не фиксируются, и стереозвучание нарушено не будет.

Сами же сабвуферы делятся на два типа:

• пассивные, питаемые от аудиовыходов системы, как обычные динамики;
• активные, снабжённые собственным усилителем, где от системы воспроизведения требуется лишь подать сигнал – а энергия на «раскачку» диффузора будет идти из отдельного источника.

Первый тип хорош тем, что не требует дополнительных устройств – однако массивный диффузор низких частот «отъедает» изрядную часть мощности. В итоге или басы не воспроизводятся толком, или же начинают «проваливаться» и грязно звучать высокие частоты. Именно поэтому для качественного звука лучше всего пользоваться сабвуферами активного типа с усилителем.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Наушники

Не особо мощный усилитель звука своими руками, который можно использовать для качественного воспроизведения музыки в наушниках

Ключевым качеством, на которое нужно обращать свое внимание, это электропотребление. Для того, чтобы устройство работало от обычных пальчиковых батареек лучше выбрать микросхему типа TDA 2822

Также вам понадобятся:

• Конденсатор на 100 мкФ 4 штуки.
• Медный провод 0,4 м.
• Гнездо для наушников.

Если усилитель будет помещен в герметичный корпус, нужно организовать систему отвода тепла. Для этого подойдет радиаторная решетка, также рекомендуется сделать небольшие отверстия.

Усилитель для компьютерных колонок своими руками для чайников

При просмотре фильмов или прослушивании музыки, нам часто недостаточно мощности стандартных колонок. Ниже будет подробно описано как можно создать усилитель для колонок вручную. При создании усилителя следует учитывать силу мощности внешних колонок, которая составляет не больше двух ватт и сопротивляемость обмоток, что равна четырёх ОМ.

Чтобы собрать устройство понадобятся такие компоненты:

• печатная плата;
• 9 — вольтный блок питания;
• микросхема серии TDA;
• корпус;
• следующие конденсаторы: два неполярных 0,2 мкФ.полярный 100 мкФ, полярный 220 мкФ, полярный 470 мкф;
• постоянный резистор. 10 Ком м 4,7 ОМ;
• кнопка — выключатель;
• разъём для входа.

Инструкция по созданию

Процесс сборки усилителя для компьютера напрямую зависит от той схемы, которую вы выбрали

Важно лишь, оставить на корпусе место для радиаторных решёток. Они важны тем, что дают воздуху из внешней среды охлаждать микросхемы

• Первым этапом будет установка радиодеталей на печатную плату соблюдая полярность.
• Собираем корпус. При сборке корпуса следует предусмотреть место для радиаторных решёток и прочих дополнительных деталей. Корпус можно создать самому или приобрести готовый. Также в корпус можно вмонтировать плату.
• Для выявления неисправностей, следует включить устройство в тестовом режиме.
• Собираем усилитель. Для этого подключаем к блоку питания.

Собирать любые виды усилителей для колонок в домашних условиях — выполнимая задача, с которой справится каждый начинающий радиолюбитель. Простота заключается в том, что для начала сборки необходимо лишь приобрести необходимые материалы для последующей спайки. Дальше просто нужно пересмотреть все возможные и доступные схемы, и выбрать ту, которая вам подойдёт. Самый главный плюс — экономия. Ведь покупка в магазине такого устройства, обойдётся гораздо дороже.

голоса

Рейтинг статьи

Усилитель для сабвуфера на TDA7294 (мостовая схема)

Вступление

Усилитель для сабвуфера делал не из-за отсутствия или экономии денег, а интереса ради. Параллельно со мной делал то же самое мой сын (уже сделал 2 штуки).

Я не меломан и не аудиофил, но музыку люблю, часто слушаю. Слухом не обделен, в тоже время, я не понимаю людей, которые начинают читать сотые доли нелинейных искажений, говорить о направленности проводов и слышимости верхних частот чуть ли ни ультразвукового диапазона.

Все это фигня и называется словом – “болезнь”. Не все люди наделены идеальным слухом, поэтому у каждого свой потолок. Главное в музыке, что бы она доставляла удовольствие. Если Вам нравится звучание вашей магнитолы, акустики, усилителя, то вот Вам и счастье.

Усилитель для сабвуфера на TDA7294 (мостовая схема)

Почему TDA7294? Очень дешево для начинающих, хорошие параметры. Усилитель очень прост в изготовлении. Печатных плат полно в Интернете. Я делал свою печатку под свой корпус. Незацикливайтесь на поисках идеальной платы. Берите ту, которая устраивает Вас по конструкции и размерам. Работать будут практически любые платы, в которых не допущены ошибки. Желательно, что бы земля сходились в одной точке, но если это не так, то не факт, что схема не будет работать или возбуждаться. На моей плате 1 и 4 выводы микросхемы подходят к земле не по отдельности, а соединены последовательно. Все работает без проблем. Если вы впервые собираете такие схемы, то лучше всего собрать типовую схему включения. Все схемы типа Сырицо и другие самоделки могут не пойти, так как они подгонялись авторами под себя и под свои детали. Типовая схема включения не критична к применяемым деталям и при правильном монтаже начинает работать сразу. Конденсаторы по питанию не обязательно большой емкости. 2200 мкФ за уши. Большим минусом схемы является тепловыделение, поэтому радиатор побольше. Я применил то, что было под рукой (оказался маловат), сильно греется, пришлось ставить три вентилятора 50х50 мм (теперь радиатор слегка теплый). Если есть возможность, лучше ставить большой радиатор, не надеясь на вентиляторы, так как вентиляторы могут отказать. Они в компьютерах то недолго работают, а в багажнике и подавно загнутся раньше времени. Еще одна прописная истина – микросхемы на радиатор только через изоляционные прокладки и желательно термопаста.

Моя печатная плата рабочая на все 100%. Делалась утюжной технологией. Если кто будет ее повторять, то пропаяйте дорожки питания и выход на динамик.

Пару слов про кроссовер. Схема из сайта Шихатова. Схема объяснений не требует. У меня не пошла микросхема 544УД2 и ее зарубежный аналог (поменял несколько микросхем). Возбуждалась на частоте около 1 МГц. Поменял ее на УД6 и все стало нормально. Переменники используйте хорошие иначе не миновать треска в динамике.

Конструкция корпуса у каждого своя, я делал по старой проверенной технологии из фольгинированного текстолита. Стоит он недорого, хорошо обрабатывается, корпус получается крепкий и красивый.

Покрашен антигравием. Разъем под питание и динамик самодельный, использовал часть мощного реле. Усилитель представляет собой законченную конструкцию.

При 35 вольтах выдает 180 Вт неискаженного сигнала (по осциллографу).

PS: Для меня усилитель обошелся дешево, но если у вас нет запаса деталей и Вам придется все покупать, то это будет представлять определенную сумму денег. Вначале посчитайте затраты, а потом беритесь за работу. В любом случаи данный усилитель идеально подходит для начального уровня.

• TDA 7294 datasheet
• Печатная плата в формате  (не проверено на соответствие)
• Печатная плата

Рекомендации по правильной сборке усилителя звука своими руками

Устройство для усиления качества звука, собранное в домашних условиях на основе микросхем серий TDA и их аналогов, выделяет много тепла. Для охлаждения нужна радиаторная решетка подходящего размера в зависимости от модели самой микросхемы и мощности усилителя. В корпусе нужно предусмотреть место для нее.

Преимущество аппарата, изготовленного своими руками в низком потреблении энергии, что позволяет использовать его в автомобилях, подключив к аккумулятору, а также в дороге или дома с помощью батареи. Потребляемая мощность зависит от необходимой степени усиления сигнала. Некоторым изготовленным моделям требуется напряжение тока всего лишь в 3 Вольта.

Сборка усилителя

Первый этап, который нужно проделать для того, чтобы собрать усилитель звука своими руками – установить все радиодетали на печатную плату

Здесь следует обратить особое внимание на полярность. Также нелишним будет отметить и то, что все работы следует проводить с особой тщательностью и вниманием

В противном случае может возникнуть короткое замыкание, которое приведет к неминуемому выходу из строя составляющих будущего усилителя.

После вышеописанной процедуры следует сборка корпуса. Его размеры будут напрямую зависеть от габаритов платы усилителя, блока питания и способа реализации контроля громкости и баланса между каналами. На этом этапе можно использовать уже готовый заводской корпус с внесением некоторых конструктивных изменений. Однако самым лучшим способом все же является ручное изготовление оболочки электроприбора. Таким образом можно реализовать возможность создания неповторимого дизайна. Также имеет право на жизнь вариант установки платы в корпус одной из колонок.

Перед тем как собрать все воедино, необходимо провести тестовый запуск будущего электроприбора и при необходимости устранить все неполадки.

Последний шаг – сборка усилителя, которая заключается в установке платы, блока питания и всех остальных составляющих.
