Осуществление контроля стационарно, а также при помощи SMS команд
Чтобы своевременно включать нагреватели нужно поместить в модуль классическую SIM карту. С любого смартфона передается необходимая команда, после чего устройство свяжется с блоком управления и уже по радиосигналу произойдет настройка конвекторов. Также можно установить универсальную программу, благодаря которой можно указывать следующие параметры: время включения и выключения, температура в помещении. В удаленном режиме можно полностью перенастроить работу системы. Вдобавок к этому агрегат укомплектован выходами для соединения с датчиками сигнализации.
Доступный и понятный в использовании прибор
Управление электрическими котлами
Легко подключить GSM — управление котлом Protherm, «Эван» и другими агрегатами, работающими на электричестве. Модуль работает от собственного источника питания при отключении энергии. При отсутствии электричества он переходит на работу в экономичном режиме с некоторым ограничением функциональности. При восстановлении питания он перезагружается самостоятельно, а также это можно сделать дистанционно. При отключенном электричестве управление котлом GSM продолжается, и модуль будет давать показания, а параметры котла будут меняться. Пользователь не будет получать ложную информацию о неисправности системы, поскольку данные о сбое питания он также получит по телефону.
Прибор подключается к автоматике котла, затем, в зависимости от показателей датчика температуры, в комнате включается реле модуля, что является командой на подачу напряжения на ТЭНы котла. Когда температура в комнате достигнет заданной величины, реле отключается, и нагрев прекращается.
Цифровая шина E-BUS
Наличие любой встроенной цифровой шины в котле, дает дополнительные возможности для управления и получения информации. В котлах Protherm и Vaillant применяется их собственная разработка — шина E-BUS, во многих других котлах использован способ передачи данных на базе OpenTherm. Если у вас есть желание получить максимум информации от своего котла, и расширить возможности его управления, при увеличении стоимости оборудования на 4000-6000 рублей — применяйте прибор Zont со встроенным входом E-Bus или применяйте дополнительный Адаптер.
Управление по цифровой шине обеспечивает:
- плавное управление мощностью котла,
- контроль рабочих параметров котла,
- изменение установок температуры отопления и ГВС
- индикацию аварий и ошибок.
Как это работает
Для полной оценки сложностей, при настройке и установке, лучше рассмотреть работу наиболее распространенных систем дистанционного контроля в индивидуальном порядке.
Интернет
При условии, что в доме имеется возможность подключения к интернет-сети, открывается перспектива организовать дистанционную координацию отопительного котла при помощи Wi-Fi подключения.
Такая модель будет успешно взаимодействовать с электронной автоматикой, функцианирующей на базе контроллеров через щит управления котлом. Для механических датчиков существуют системы другого профиля, популярностью пользуется российский «Кситал».
Для того чтобы получить возможность удаленного управления газовым котлом, следует произвести монтаж дополнительных сегментов:
- спецприемник управления;

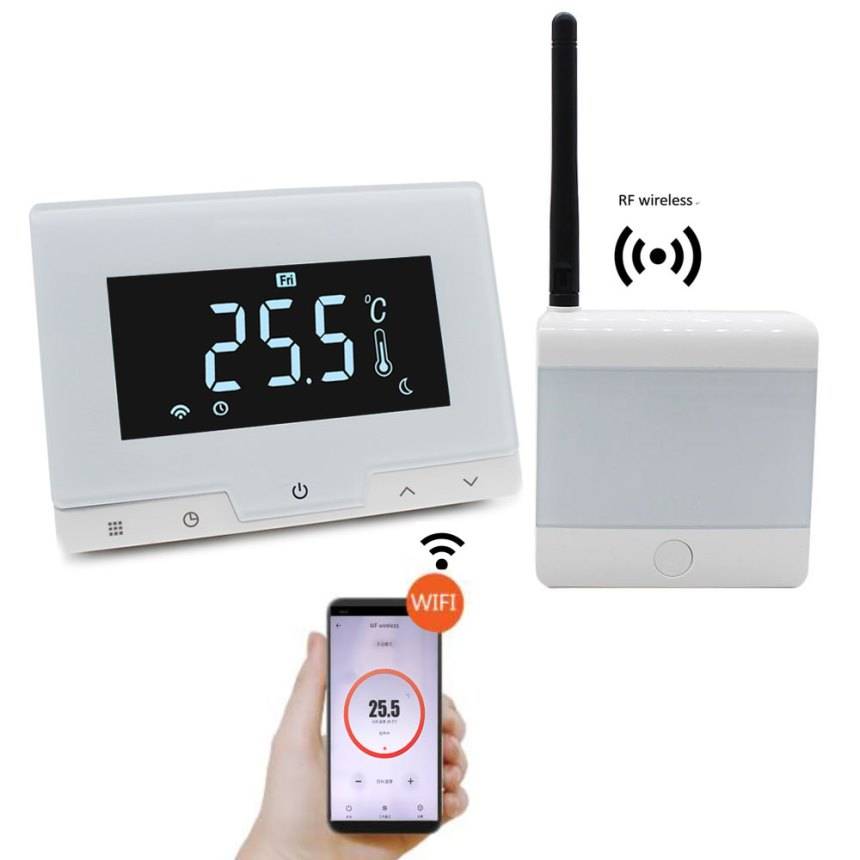

- многоканальный термостат с программатором, позволяющим не только осуществлять регулировки, но и задавать различные температурные режимы.
В домашних условиях представленная система программируется при помощи пульта. В случаях удаленного контроля используют ПК или смартфон, в который предварительно устанавливают специальное приложение. Таким образом осуществлять дистанционный контроль над отоплением можно при помощи любой подручной техники, это может быть компьютер или ноутбук, а также смартфон или планшет. Процедура координации выглядит достаточно просто, ведь системные требования не представляют особой сложности.
Коммуникации блока контроля с регуляторами и запорными механизмами происходят в беспроводном режиме. Проводка необходима лишь для подключения температурных датчиков, такие устройства беспроводного типа найти достаточно сложно. В случае управления электрическим котлом при посредстве интернета нет необходимости выделять IP-адрес.
Управление при помощи сотовой связи
Многоцелевое устройство, такое как мобильный телефон, может дополнительно послужить пультом управления котлом, в рамках программы «умный дом».
Для этой миссии требуется установить необходимое мобильное приложение, которое может взаимодействовать с устройствами на базе:
- Android;
- iOs;
- Windows Phone.
Процесс установки не вызывает затруднений из-за своей простоты. В ходе настроек выбирается режим оповещения, который может передавать информацию в виде СМС, либо в виде голосовых сообщений. Наиболее простой способ настройки дистанционной координации отопления осуществляется при помощи облачного сервиса. Детальная инструкция по настройкам прилагается к моделям от разных производителей в индивидуальном порядке, она не имеет общей основы.
Варианты контроля через смартфон
Контролировать работу модуля можно несколькими способами.
Осуществляется за счет использования специального термостата, подключенного к беспроводной связи с интернетом через wifi. Сложности могут возникать из-за сбоев в работе провайдера, отключения света, модель самого котла и, возможно, личных финансовых возможностей.
- Android;
- iOS;
- Microsoft Phone.
Предусмотрено несколько вариантов управления газовым котлом по gsm:
- автоматический, не требующий участия человека;
- передача тревожных сигналов путем смс сигналов в случае возникновения опасных, аварийных ситуаций, настройка осуществляется предварительно на блоке управления газовым котлом;
- передача смс команд, которые способна распознавать автоматическая система котла;
- непосредственное управление через систему gsm, которая подключена к блоку.
Преимущество данного дистанционного управление газовым котлом в том, что осуществляется постоянный контроль над его работой, независимо от удаленности владельца. Тем более чтобы контролировать работу системы можно с нескольких телефонов.

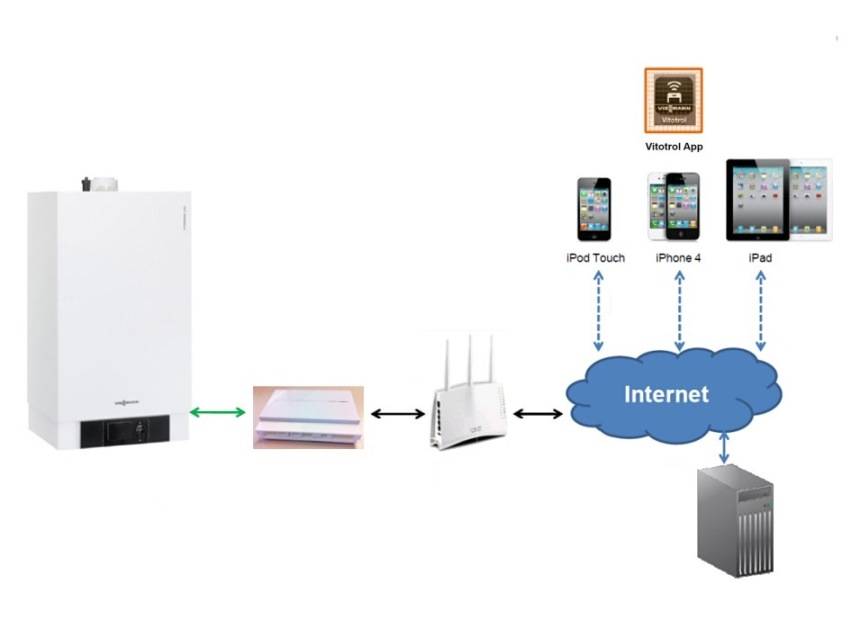

Если в домостроении или квартире имеется стационарное подключение к сети Интернет, осуществлять дистанционное управление можно за счет проплаченных услуг провайдера
Важно, чтобы соединение в жилище осуществлялось при помощи wifi роутера. Если температура в помещении опускается ниже установленных ранее параметров, передается сигнал на приемник котла, который автоматически включает необходимый режим
Владелец может контролировать работу системы, вносить изменения в параметры, предотвращать сбои в работе при помощи собственного смартфона. Система позволяет экономить газ за счет дистанционной установки минимальных температурных показателей в то время, когда дома никого нет.
Это возможность осуществлять gsm управление даже котлами старых образцов. Универсальный электронный блок приобретается отдельно и устанавливается на котле или недалеко от него. Отдельно монтируются термостаты на каждом радиаторе.
Допускается до шести штук в одной отопительной системе. Управление осуществляется дистанционно, даже если хозяин находится за сотни километров или непосредственно на блоке управления.
Преимущества дистанционного управления
Не все пользователи бытовой техники являются сторонниками новых технологий. Многих вполне устраивает обычное механическое управление – просто, доступно, без лишних «наворотов».
Но прежде чем делать окончательные выводы, предлагаем рассмотреть достоинства «умного» оборудования, которое не просто делает жизнь более легкой и комфортной, но и позволяет значительно сокращать расходы.
Управляя газовым котлом на расстоянии, вы можете экономить от 20 до 50 % от общего количества трат на отопление жилища, просто меняя режим работы или выбирая подходящую программу
Главное достоинство удаленного управления газовым котлом скрывается в самом способе: не нужно постоянного присутствовать в доме, «общение» с оборудованием происходит на любом расстоянии.
Причем оно двустороннее – вы посылаете агрегату команды, которые он выполняет и, в свою очередь, оповещает вас об актуальных параметрах и моментально сигнализирует о сбоях и нарушениях в работе.
Возможности программирования отопительной техники ограничены, но все же достаточно широки. Сегодня, обладая газовым котлом с дистанционным управлением, вы можете планировать режим обогрева, находясь на работе, в гостях и даже в длительной поездке
Пользователи, успешно «обкатавшие» систему удаленного управления, выделяют следующие ее преимущества:
- Увеличение ресурса эксплуатации котла за счет оптимального выбора режима, снижения количества выключений/включений, в целом – более бережного использования.
- Долговременное отсутствие больше не грозит возвращением в холодный коттедж – по пути домой можно установить нужную температуру.
- Если установлены наружные погодные датчики, даже не придется вмешиваться в работу котла во время оттепели или заморозков – регулировка температуры произойдет автоматически.
- На расстоянии можно выбирать более комфортный для сна «ночной» режим.
- Если наступит аварийная ситуация или выйдет из строя какая-либо деталь – вы в ту же минуту узнаете об этом.
Конечно, многое зависит от нюансов монтажа и сложности отопительной системы.
Плюс в том, что со смартфона можно управлять не только простейшей, но и разветвленной сетью – с радиаторным или конвекторным отоплением, системой «теплый пол».
В свободной продаже можно найти оборудование для климатического зонирования, которое позволит настраивать комфортную температуру по комнатам: в спальне или кухне – более низкую, в гостиной или детской – выше
Некоторые функции системы запускаются в автоматическом режиме, то есть вам даже не потребуется выбирать режим на телефоне – оборудование само переключится по сигналам датчиков.

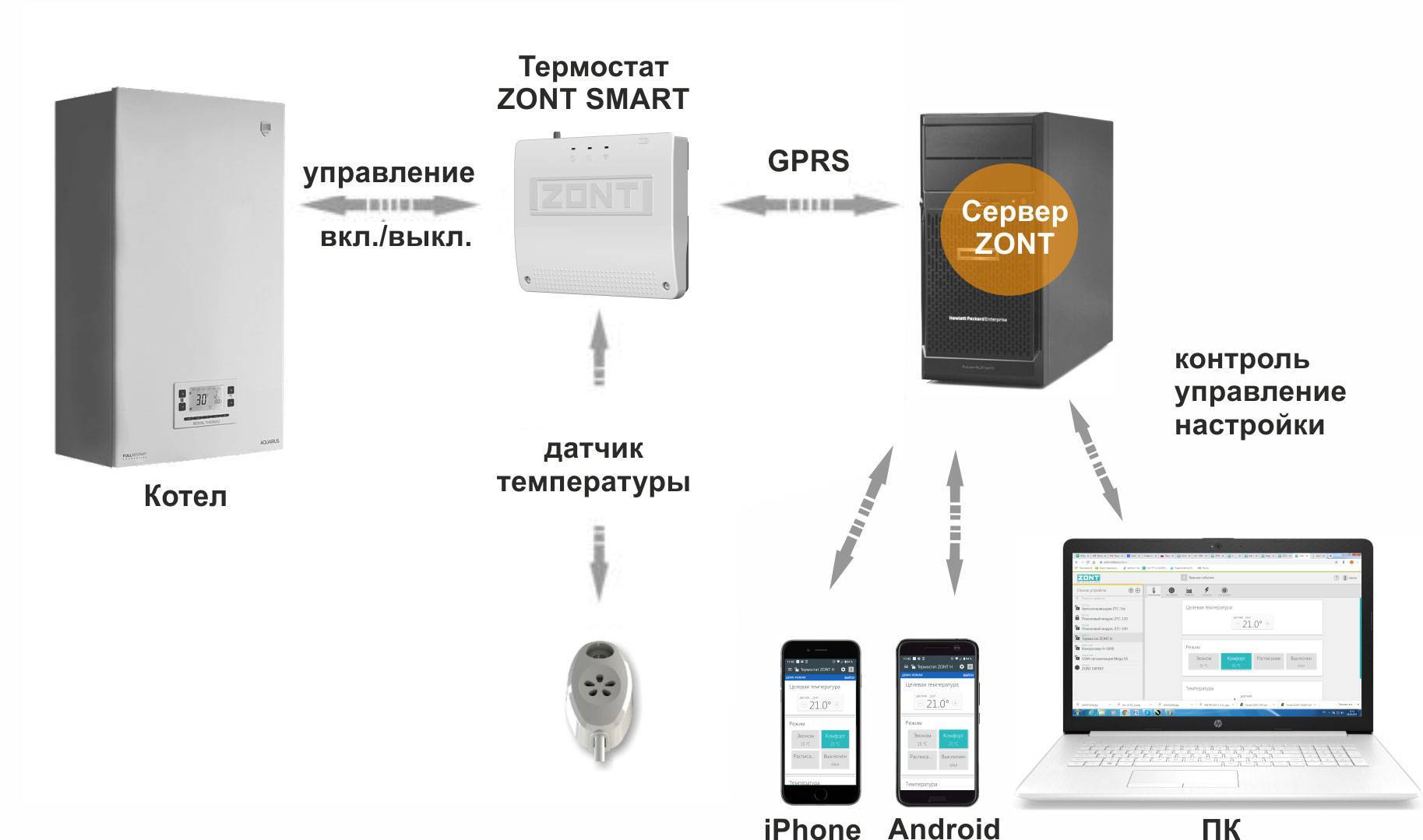

Что собой представляют GSM-модули для котлов отопления
GSM-модуль – это небольшой прибор (контроллер), по сути представляющий альтернативу органам управления и автоматике котла. Он принимает сигнал по сотовой связи и передает команду котлу или же в обратную сторону: информирует о состоянии и параметрах работы котла и системы отопления в целом.
Для чего он нужен и как применяется
Обычно первичной целью покупки устройства является экономия и повышение комфорта эксплуатации отопительной системы. Любой GSM-модуль позволяет:
- включать или полностью выключать котел отопления;
- управлять температурой, например, снижая температуру на время отсутствия в целях существенной экономии и восстанавливая комфортный режим еще до приезда в дом;
- управлять параметрами температуры контура ГВС;
- идущие в комплекте практически с любым современным модулем внешние термодатчики позволяют более точно поддерживать температурный режим за счет измерения температуры воздуха в помещении, а не температуры теплоносителя. Также возможно организовать погодозависимую работу котла.
Но не менее важной, по нашему мнению, и действительно более приоритетной для некоторых покупателей целью приобретения является безопасность. GSM-модуль способен оповещать:
- о достижении нижнего или верхнего заданного предела температуры;
- об отключении котла отопления по причине отсутствия электроэнергии или газоснабжения, проблем с отводом продуктов сгорания, ошибок автоматики, разгерметизации системы и т.д. Часто это довольно недооцененная функция, позволяющая находиться в спокойствии при длительном отъезде и в случае неисправности своевременно принять меры для предотвращения замерзания и повреждения системы отопления;
- возможна настройка оповещений о температуре и прочих параметров котла с определенной периодичностью.
Пример SMS-отчета о состоянии системы отопления модуля EctoControl. Оповещения и управление с телефона можно осуществлять с помощью SMS и уже в зависимости от функционала конкретной модели: через специальное приложение, веб-интерфейс или голосовые команды. GSM-модуль можно подключить к любому котлу, имеющему возможность подключения внешнего управления (имеющего соответствующие клеммы), как к газовому, электрическому или жидкотопливному, так и к твердотопливному.
Сообщение о сбое в работе котла на примере приложения модуля ZONT H-1V.
Практически все современные модели позволяют привязать к контроллеру минимум 2, но обычно до 5 или 10 номеров и отчитываться на каждый из привязанных. Современные устройства, за счет возможности подключения к ним других модулей, позволяют организовать еще более широкий функционал: контроль уровня жидкого и даже твердого топлива (например, пеллет в бункере автоматической подачи), отслеживание состояния датчиков протока и угарного газа, контроль давления в контурах.

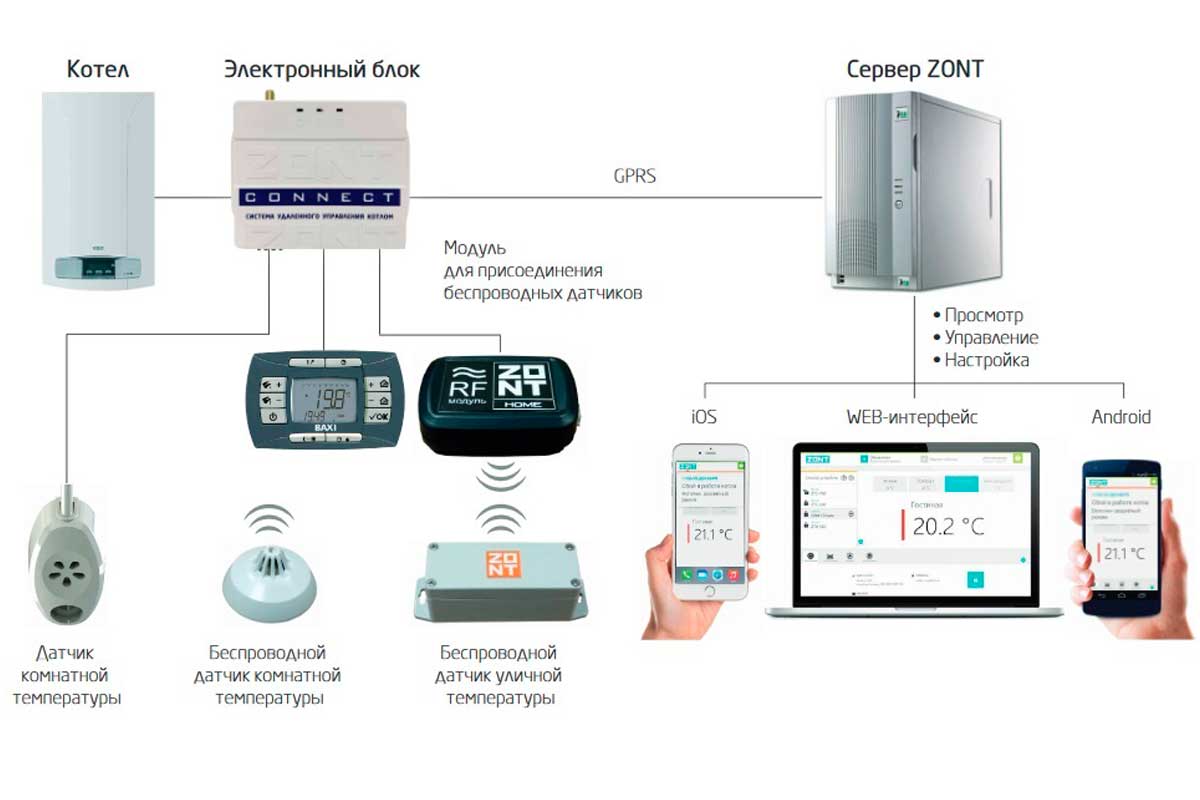

Устройство и принцип работы
Основным элементом является контроллер (электронная плата управления). В нем есть слот под SIM-карту, без нее устройство работать не будет. В зависимости от планируемого метода управления и контроля, необходимо выбрать наиболее выгодного сотового оператора и тариф, постоянно поддерживать работу SIM-карты пополняя счет. Вне зависимости от метода передачи команды, контроллер принимает ее по сотовой связи и преобразует в команду для котла, являющуюся приоритетной над работой штатной автоматики.
Для улучшения качества связи контроллер может дополняться антенной. Для обеспечения бесперебойной работы при отключении электричества большинство моделей оснащаются встроенным аккумулятором, поэтому могут без проблем отправить оповещение о проблеме. Практически ко всем современным моделям прилагаются внешние датчики температуры (проводные и беспроводные), информация с которых является приоритетной над измерениями датчиков котла.
Как грамотно выбрать и подключить генератор для газового котла
GSM МОДУЛЬ ДЛЯ КОТЛА ОТОПЛЕНИЯ
Дистанционное управление котлом отопления актуально для загородных домов, владельцы которых могут длительное время отсутствовать на объекте. Длительные перебои с электроснабжением могут привести к размораживанию системы водяного отопления, поэтому подобные аварийные ситуации нужно оперативно отслеживать.
Если в доме планируется установка GSM сигнализации, то эти задачи можно возложить на нее. Большинство российских производителей обеспечивают свои приборы перечисленными опциями.
Для отопительных котлов актуальны две задачи:
- дистанционное управление режимами;
- удаленный контроль работоспособности.
Максимально эффективно управление отоплением реализуется в составе системы умный дом, которая в свою очередь для дистанционного управления котлом использует GSM модуль.
Последний может использоваться автономно. Для этого он должен иметь возможность подключения контролирующих датчиков (температуры, газа, контроля напряжения питания) и блока силовых реле или бесконтактных (симисторных) коммутаторов.
Алгоритмы управления электрическим и газовым котлов различаются.
GSM МОДУЛЬ ДЛЯ ЭЛЕКТРИЧЕСКИХ КОТЛОВ ОТОПЛЕНИЯ
В этом случае все достаточно просто. Нам необходимо знать температуру теплоносителя, контролировать напряжение в сети и иметь возможность включать и выключать питание отопительной системы.
Следует помнить, что ток потребления мощного электрокотла достигает нескольких десятков ампер. Для его коммутации требуются реле или бесконтактные модули с соответствующими характеристиками.
Кстати, модули такого типа можно применять для дистанционного управления любой электрической системой отопления:
- теплые полы;
- конвекторы;
- ИК обогреватели.
Поскольку для поддержания нужной температуры можно использовать штатный автономный терморегулятор, установленный в доме, то для электрического отопительного котла актуальной остается задача обнаружения отключения света (для предотвращения размораживания системы).
GSM МОДУЛЬ ДЛЯ ГАЗОВЫХ КОТЛОВ ОТОПЛЕНИЯ
Полноценное управление по GSM каналу газовым котлом – задача нетривиальная. Даже чтобы только прочитать и передать коды режима работы (ошибок) требуется специальный интерфейс. Не все производители комплектуют им свои изделия даже в качестве дополнительных опций.
Предположим, что вы об этом знаете и решили приобрести котел, имеющий такую опцию. Имейте ввиду, что для реализации всех ее возможностей управления при помощи СМС будет недостаточно. Здесь нужен интернет канал.
Поэтому многие владельцы загородных домов ограничиваются установкой модуля контроля основных рабочих параметров и режимов работы газового котла. В этом случае, если котел почему то остановился, может потребоваться его ручной перезапуск.
Таким образом, основных задач у модуля дистанционного контроля отопления дома котлом любого типа два:
- контроль температуры;
- отслеживание наличия электроэнергии.
А поскольку отключение электричества приведет к остановке котла и понижению температуры, то теоретически можно использовать только датчик температуры с GSM модулем. Но акцент на “теоретически” не случаен.
Водяное отопление система инерционная. От остановки нагревателя до заметного понижения в помещениях температуры может пройти немало времени. Соответственно сократится время для принятия экстренных мер. Кроме того, электричество через некоторое время могут включить, но вы об этом не узнаете.
Поэтому контроль электросети лучше использовать, а датчики температуры (для обнаружения аварийного режима) крепить на трубопроводе с обеспечением надежного теплового контакта. То есть, на пластиковые трубы термодатчики устанавливать не стоит.
Для реализации полноценного управления температурой в доме нужно иметь минимум еще один датчик, определяющий температуру воздуха в помещении. В этом случае при отъезде можно включить режим “антизамерзания”, а при возвращении обеспечить заблаговременный прогрев помещений до комфортной температуры.
Модули для дистанционного контроля теплоснабжения
Модули управления отоплением
Для организации системы управления отоплением дома необходимо позаботиться о возможности удаленного контроля. Обеспечить эту функцию помогут специальные модули. Чаще всего они не входят в стандартную комплектацию программаторов и терморегуляторов.
После приобретения блока управления отоплением дома следует правильно выбрать коммуникационное устройство. В зависимости от технических требований оно может обеспечивать следующие виды связи пользователя и управляющего элемента:
- GSM контроль. Данные передаются с помощью сотовой связи. Фактически это стационарный телефон с функциями формирования, отправки, получения и обработки СМС сообщений;
- Подключение через интернет. Характеризуется более расширенным функционалом и практически не ограничивается территориально. В этом случае пультом управления котлом отопления может быть планшет, ноутбук или любой ПК с установленным специальным программным комплексом.
При выезде за границу не рекомендуется активировать роуминг для контроля отопления через GSM модуль. Это повлечет большие затраты. Лучше всего перепоручить контроль за теплоснабжением знакомому или родственнику.
GSM блок управления котлом
GSM блок передачи данных
Самый простой и относительно доступный способ контролировать работу котла – установка управления отоплением по СМС. Для этого приобретается отдельный блок, который подключается к программатору или терморегулятору. Некоторые модели уже имеют подобную функцию.
На этапе выбора дистанционного управления отоплением следует определиться со способом передачи данных через сеть GSM. Это во многом зависит от возможностей конкретной модели телефона, а также встроенных функций блока передачи данных.
Проще всего можно получать сообщения в виде СМС. Установленный в рамку управления отоплением блок будет передавать следующие данные:
- Падение температуры и давления ниже (выше) критического уровня;
- Аварийный отказ в работе котла – отключение электропитания, отсутствие энергоносителя. При этом возможна передача кода ошибки и ее описания.
Блок со встроенным модулем СМС оповещений
Для обратного управления отоплением по телефону необходимо отправлять СМС определенного формата. С их помощью можно настраивать уровень температуры, инициировать запуск котла после аварийного отключения. Также во многих моделях встроена функция отсрочки команды. Т.е. передается значение какого-либо параметра, и указывается время активации котла для его достижения.
При этом важно помнить, что полученные данные могут расходиться с фактическими. Для эффективного управления радиаторами отопления необходимо знать степени погрешности следующих устройств:

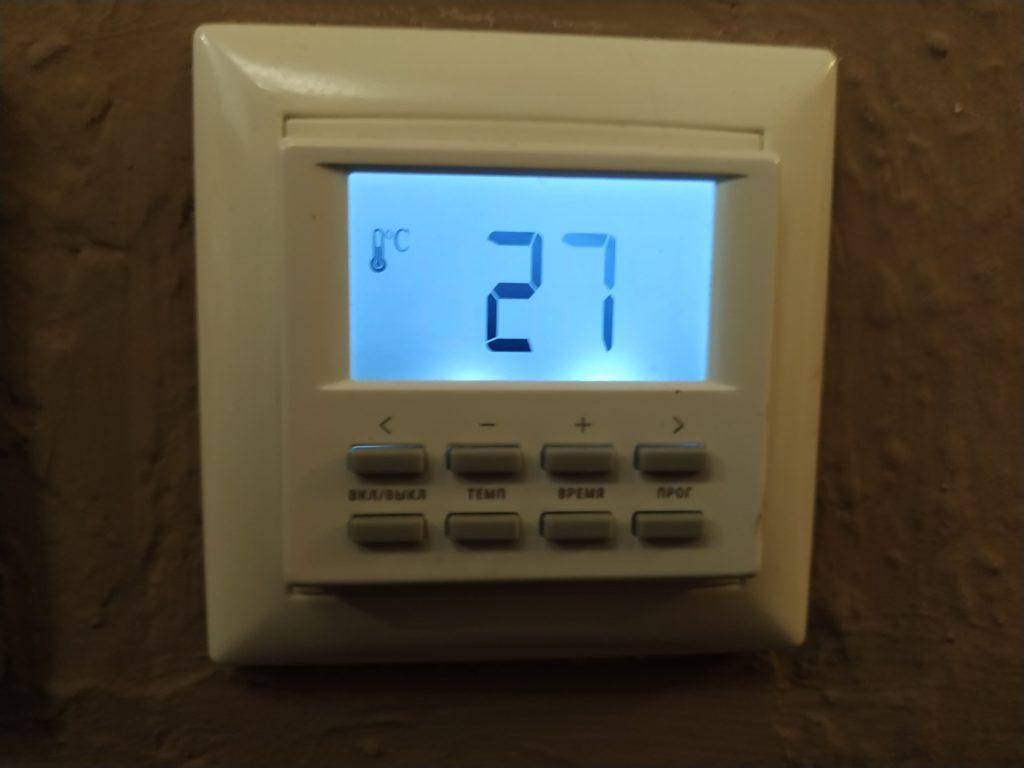

- Температурных датчиков. Показания большинства электронных моделей имеют погрешность ±0,5°С;
- Шаг изменения температуры в терморегуляторе. Он может составлять от 0,2°С до 0,5°С.
На практике это действительно необходимо при установке отопления в режим анти замерзания, когда уровень нагрева теплоносителя поддерживается на уровне +5°С. Это позволяет сэкономить на затратах энергоносителя и при этом избежать аварийных ситуаций.
Контроль отопления через интернет
Получение данных об отоплении на смартфон
Управление отоплением через интернет имеет все плюсы, свойственные контролю теплоснабжения с помощью СМС сообщений. Однако возможность получать большее количество информации сказывается на качестве теплоснабжения.
Функции блока управления отоплением коттеджа при подключении к сети интернет имеют ряд преимуществ. Главным из них является возможность установки специальных программных комплексов. Они интегрируются в ноутбук, смартфон или любой другой вид персонального ПК. При этом дистанционное управление теплоснабжением отличается следующими возможностями:
- Удобный интерфейс. Чаще всего он рассчитан под операционные системы смартфонов. Но при небольшой доработке может быть установлен и в компьютер;
- Нет ограничения по количеству подключаемых пользователей, как в СМС блоках;
- Возможность настройки параметров и любой точки, где есть интернет. В этом случае нет необходимости включать роуминг. Исключением составляют услуги интернет от мобильных операторов.
Важно правильно осуществить предварительную настройку пульта дистанционного управления котлом отопления. Для этого рекомендуется сначала сверить фактические показания системы после их изменения
Это необходимо для калибровки системы.
Готовые приборы, позволяющие управлять котлом отопления через интернет
Владельцам систем отопления прекрасно известно, что в продаже существует довольно большой выбор специальных комнатных термостатов. С их помощью можно как поддерживать в помещении заданную температуру, так и управлять котлом отопления через интернет.
Однако все эти приборы достаточно дороги и обходятся в кругленькую сумму, зачастую превышающую 10 тыс. руб. Из-за их дороговизны эти приборы так пока и не смогли набрать достаточный уровень популярности.
Функция, заложенная в данные приборы, очень полезна для владельцев дач и загородных домов. Она позволяет, например, прогреть холодный дом еще до приезда в него хозяев.
Кроме того, данные приборы позволяют сохранять систему отопления в незамерзающем состоянии. Они дают возможность поддерживать заданный минимум температуры, при котором теплоноситель гарантированно не замерзнет.
Описанная функция очень полезна. Но воспользоваться ею могут далеко не все владельцы домов. Причиной всему – дороговизна соответствующего оборудования.

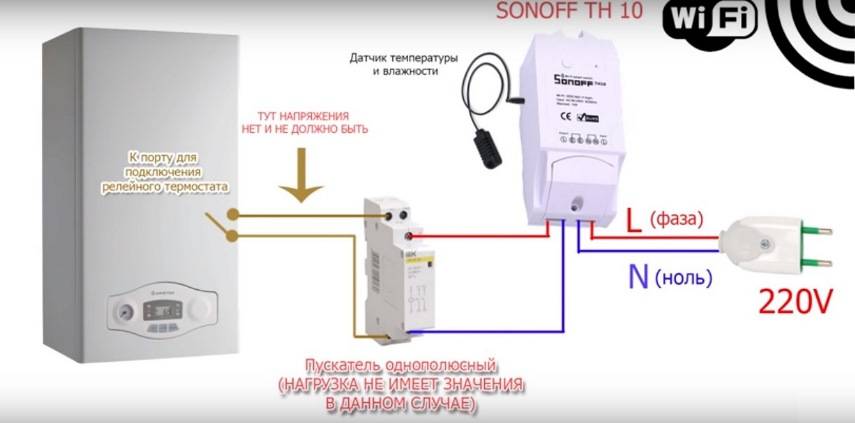

Ниже мы расскажем о том, как данную функцию можно реализовать, не устанавливая у себя дорогостоящую аппаратуру. Предлагаемая система не столь совершенна, как готовые аналоги, но она надежна и совершенно не дорога. Обойдется она в сумму около полутора тысяч рублей. А ее универсальность гарантирует возможность управления любым отопительным прибором. Ее схема представлена ниже.
Режимы

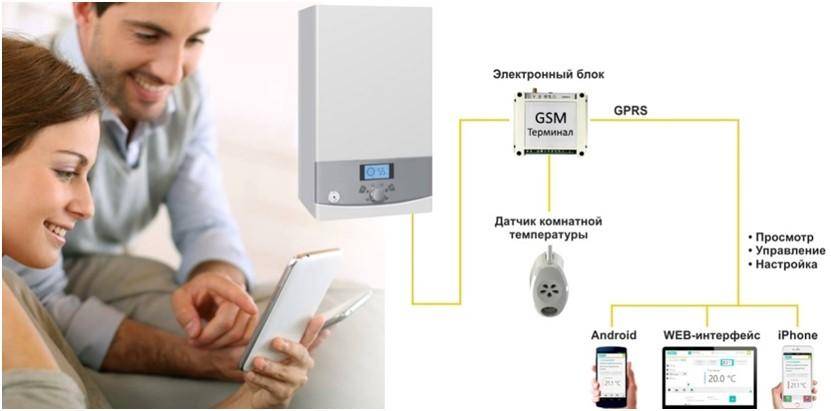

Контролирование отопительной системы через GSM происходит через модуль управления. Он представлен узкоспециализированным компьютером и стыкуется с датчиками температуры. Главное условие его размещения — наличие покрытия мобильного оператора. Оборудование для GSM-контроля может функционировать в таких режимах, как:
- автоматический. При этом отопительная техника управляется, исходя из ранее заданных параметров, в том числе, и режима работы по таймеру;
- ручной. В таком случае, чтобы выключить, включить или поменять температуру конвектора или котла, пользователь отправляет на модуль СМС с коротким кодом или делает звонок;
Отопительная система через GSM
тревожный. Системы GSM-контроля при выявлении проблем с оборудованием, электросетью или покрытием отправляют пользователю тревожное сообщение с соответствующей информацией.
Инструкция подключения gsm модуля к котлу своими руками
Наша страна во все века славилась собственными Кулибиными. Подключить современный модуль для системы отопления для них не представляет сложностей. Хотя производители рекомендуют осуществлять это при помощи профессионалов. Но в комплекте обязательно поставляется инструкция для установки и обслуживания модульной системы. Несмотря на небольшие габариты, это сложная инновационная система, требующая специального подхода при установке.
Самостоятельный монтаж приведет к тому, что система просто не справится с возложенными на нее задачами. А вот осуществить запуск самостоятельно вполне реально. Для этого достаточно выполнить несколько простых шагов:
- установить датчики и подключить их к модулю;
- в смартфон установить сим карту и ввести защитный код;
- симку установить в модуль и повторить ввод кода;
- набрать на устройстве свой номер телефона.
Отправить код с телефона на модуль, после чего на смартфон поступит вся необходимая информация.
