Умный дом на базе контроллеров Arduino: проектирование и организация управляемого пространства

Проект под систему для разных зон квартиры

Прежде чем приступить к сборке электронной системы следует составить план проекта умного дома на Arduino. Для примера возьмём небольшой дом, и попробуем составить схему работы «умного комплекса». Итак, нам необходимо в разных зонах обеспечить интеллектуальное функционирование разных приборов.

  • Вход на придомовую территорию следует обеспечить автоматическим включением освещения в тёмное время, при подходе хозяев к дому, также при выходе из дома, при открывании двери. Потребуются: датчик движения и датчик открытия двери.
  • Прихожая квартиры — при движении  вдоль прохожей должно автоматически включаться освещение. Потребуются: датчик движения.
  • Санузел. Автоматическое включение электрической водонагревательной установки при приходе домой хозяев. Вытяжка и освещение в санузле включается при открытии двери. Потребуются: датчик движен
    ия и открытия двери.
  • Кухня. Освещение включается при входе жильца в помещение.
  • При включении варочной плиты должна одновременно запускаться вытяжка. Потребуются реле для установки на питающую проводку электроплиты и датчик присутствия.
  • Жилые комнаты. Автоматическое включение света, регулировка температуры электроконвекторами в зимнее время и кондиционерами летом. Потребуются детектор присутствия, датчик температуры и освещённости.

Что такое Arduino

Arduino это платформа для добавления и программирования электронных устройств, с типами управления: ручной, полуавтоматический и автоматический. Платформа представляет собой некий конструктор, с прописанными правилами взаимодействия элементов между собой. Система открытая, поэтому каждый заинтересованный производитель вносит лепту в развитие Arduino.

Функции стандартного умного дома:

  • сбор информации с помощью датчиков;
  • анализ данных и принятие решения, посредством программируемого микроконтроллера;
  • реализация принятых решений с помощью подаваемых команд, на различные подключенные в систему устройства.

Конструктор Arduino хорош тем, что в его системе можно использовать любые элементы умного дома, от разных производителей. Эта возможность позволяет платформе не быть ограниченной лишь одной экосистемой умного дома, а подбирать любые компоненты электроники, для реализации решения собственных задач.

Кроме огромного списка подключаемых в систему устройств, гибкости ей придает среда программирования C++. Пользователь может самостоятельно запрограммировать реакцию компонентов системы на возникающие события или воспользоваться уже созданной библиотекой.

Полезная информация! Arduino – итальянская компания, производящая и разрабатывающая компоненты ПО, для реальных и не сложных систем Smart Home, которые ориентированы на любого человека, заинтересовавшегося в этом вопросе. Архитектура полностью открыта, поэтому сторонние разработчики (преимущественно из Китая) уже успели полностью скопировать, и выпускают собственные альтернативные элементы системы, и ПО для них.

Научиться взаимодействовать с Ардуино можно двумя способами: методом самостоятельных проб и ошибок, или с помощью книги с комплектным набором для умного дома, которая расскажет о всех тонкостях работы в этой системе.

Набор умного дома Arduino

Дистанционное управление «умным» домом

Для подключения платы к интернету, понадобится:

  • Wi-Fi-адаптер, настроенный на прием и передачу сигнала через маршрутизатор;
  • или подключенный через Ethernet кабель Wi-Fi роутер.

Также, есть вариант дистанционного управления по блютуз. Соответственно, к плате должен быть подключен Bluetooth модуль.

Есть несколько вариантов управления умным домом Arduino: с помощью приложения для смартфона или через веб. Рассмотрим каждое подробнее.

Приложения управления

Так как данная система-конструктор – не закрытая экосистема, то и приложений, реализованных для нее очень много. Они отличаются друг от друга не только интерфейсом, но и выполнением различных задач.

Blynk

Приложение на андроид и iOS с отличным дизайном, позволяет разрабатывать проекты, имеющие напрямую доступ к триггеру событий, на плате Ардуино. Но для работы приложения нужно интернет подключение, иначе взаимодействовать с ним не возможно.

Virtuino

Крутое бесплатное приложение на Android, позволяющее совмещать проекты в одно целое и управлять с помощью Wi-Fi или Bluetooth сразу несколькими платами.

Разрешает создавать визуальные интерфейсы для светодиодов, переключателей, счетчиков, приборов аналоговой схематехники. В нем есть учебные материалы и библиотека знаний о процессе работы с системой.

Bluino Loader – Arduino IDE

Приложение для телефона, представляет собой программную среду для кодирования Arduino. С его помощью можно быстро и легко скомпилировать код в файл, а затем отправить по OTG-переходнику на плату.

Arduino Bluetooth Control

Приложение контролирует контакты Arduino и управляет основными функциями по Блютузу. Но, программа не направлена на удаленное управление, только мониторинг.

RemoteXY: Arduino Control

С помощью приложения пользователь может создать свой собственный интерфейс управления платой. Подключение происходит с помощью Wi-Fi, Блютуз или интернет, через облачный сервер.

Bluetooth Controller 8 Lamp

Созданное с помощью Bluetooth-модулей HC-05, HC-06 и HC-07 приложение, обеспечивает восьмиканальный контроль. Таким способом достигается контроль и регулирование работы Ардуино, в соответствии с каждым из 8 светодиодов.

BT Voice Control for Arduino

Приложение специально заточено под дистанционное управление данными с ультразвукового датчика, подключенного по блютуз через Arduino. Реализуется подключения через модуль HC-05.

Подключившись, ультразвуковой датчик сможет передавать информацию о расстоянии до объекта, которая отобразится в интерфейсе приложения на телефоне.

IoT Wi-Fi контроллер

Приложение с интерфейсом, информирующем о конфигурации каждого входа/выхода в плате Arduino. В утилите можно переключать в реальном времени GPIO и показывать значение АЦП.

Веб-клиент

Управлять удаленно платой умного дома можно, разместив получение и обработку данных умного дома на веб-сервере. Естественно, сервер для умного дома Ардуино нужно создавать самостоятельно.

Для этих целей понадобится Arduino Ethernet Shield – сетевое расширение для пинов Ардуино Уно, позволяющее добавить разъем RJ-45 для подключения к сети.

При удаленном подключении, необходимо обеспечить внешнее питание платы не от USB.

Затем, подключите по USB плату к компьютеру, а по Ethernet плату к роутеру, которой раздает интернет компьютеру. При правильном установлении соединения, вы увидите зеленый свечение на порту.

После этого, нужно использовать библиотеки шилдов Ethernet и в среде разработки IDE написать код для создания сервера и отправки данных на сервер. Пример самодельного сервера неплохо описан в данной инструкции.

Уведомления по SMS

С помощью подключаемой библиотеки GSM в Arduino IDE можно:

  1. Работать с голосовыми вызовами.
  2. Получать и отправлять СМС.
  3. Подключаться к Интернету через GPRS.

Работает схема через специальную плату расширения GSM, содержащую специальный модем.

О создании универсальной сигнализации на Arduino, с отправкой СМС уведомления на смартфон можно узнать из соответствующей видеоинструкции.

Особенности работы некоторых аппаратных средств Arduino

Ввиду того что Arduino-совместимые компоненты выпускаются множеством сторонних компаний, качество продукции которых сама компания Arduino никак не контролирует, пользователь с большой вероятностью может приобрести компонент, работающий не совсем корректно.

Похожая ситуация сложилась в сфере разработки персональных компьютеров. В своё время компания IBM сделала архитектуру своих компьютеров открытой, вследствие чего IBM-совместимые компьютеры и отдельные компоненты стали выпускать многие компании. В итоге «персоналки» этого типа широко распространились по всему миру, однако, качество комплектующих и степень их совместимости во многих случаях оказывались не на самом высоком уровне. Противоположной тактики придерживалась компания Apple. Она ограничила круг разработчиков, имеющих доступ к архитектуре, и такую же политику провела в сфере разработки ПО. В итоге компьютеры Apple оказались менее распространёнными и более дорогими, но зато по качеству они на порядок превосходят IBM-совместимые устройства, работающие под Windows.

В отношении некоторых комплектующих для систем Arduino пользователи заметили следующее:

  1. Датчик температуры DHT11, поставляемый с базовым набором (StarterKit), даёт значительную погрешность в 2–3 градуса. В помещении рекомендуют применять температурный датчик DHT22, дающий более точные показания, а для установки на улицу — DHT21, способный работать при отрицательных температурах и имеющий защиту от механических повреждений.
  2. На некоторых микропроцессорных платах Arduino при замыкании подключённых к ним реле выходит из строя COM-порт. Из-за этого на микроконтроллер не удаётся загрузить скетч: как только начинается заливка, процессор перезагружается. Реле при этом щёлкает, COM-порт отключается и процесс загрузки скетча прекращается.
  3. Датчик закрытия окна/двери иногда преподносит сюрпризы в виде ложных срабатываний. С учётом этого скетч пишут так, чтобы система производила необходимое действие только по получении нескольких сигналов подряд.
  4. Для настройки управления процессами при помощи хлопков некоторые пользователи по неопытности вместо микрофона заказывают детектор звука с ручной настройкой порога. Для подобных целей этот компонент не подходит, так как имеет слишком малый радиус действия: хлопать приходится не далее 10 см от детектора. Кроме того, этот датчик передаёт сигналы импульсами малой продолжительности, так что при наличии большого скетча, на обработку которого уходит сравнительно много времени, микроконтроллер просто не успевает их зафиксировать.
  5. Для устройства противопожарной сигнализации следует использовать датчик дыма, а не датчик огня. Последний регистрирует пламя не далее 30 см от себя.
  6. На случай сбоя в работе микроконтроллера или ошибки в коде лучше применять нормально замкнутые реле с последовательно подключёнными ручными выключателями.

Чтобы избежать покупки низкокачественных комплектующих, бывалые пользователи рекомендуют предварительно изучать отзывы о них, опубликованные в Сети. Недорогие датчики можно покупать в нескольких вариантах, чтобы лично проверить, какой из них работает лучше.

Возможно, система «умный дом» от компании Arduino является не самой качественной, но зато широчайший выбор компонентов и их доступная стоимость точно сделали её одной из самых популярных. Воспользовавшись нашими советами, вы быстро научитесь создавать проекты Arduino, автоматизируя различные домашние процессы.

Надежда Хоменко

Системы безопасности

Очень часто создание такой системы начинается с желания владельца квартиры или дома контролировать происходящее вокруг. В нужных местах устанавливаются видеокамеры, сигнал от которых передается прямо на компьютер. Таким образом вся информация может храниться на жестком диске и перезаписываться, например, через десять дней. Если у вас есть такое желание, то можно подключить удаленный доступ. Так, находясь на работе, вы точно будете знать, что происходит рядом с вашим домом.

Ещё одна очень удобная вещь — управление замком. Вы можете настроить его так, чтобы он открывался или закрывался с панели управления или же смартфона. Это функция очень удобна, но имеет и свои «подводные камни». Внимательно изучите замок, он должен иметь возможность механического доступа. Иначе в случае отключения электроэнергии вы не сможете попасть в дом или выйти из него.

Составление проекта на Arduino

Процесс создания и настройки «умного дома» Arduino покажем на примере системы, в которую будут заложены следующие функции:

  • мониторинг температуры на улице и в помещении;
  • отслеживание состояния окна (открыто/закрыто);
  • мониторинг погодных условий (ясно/дождь);
  • генерация звукового сигнала при срабатывании датчика движения, если активирована функция сигнализации.

Систему настроим таким образом, чтобы данные можно было просматривать посредством специального приложения, а также веб-браузера, то есть пользователь сможет сделать это из любого места, где есть доступ в интернет.

Используемые сокращения:

  1. «GND» — заземление.
  2. «VCC» — питание.
  3. «PIR» — датчик движения.

Необходимые компоненты для изготовления системы «умного дома»

Для системы «умного дома» Arduino потребуется следующее:

  • микропроцессорная плата Arduino;
  • модуль Ethernet ENC28J60;
  • два температурных датчика марки DS18B20;
  • микрофон;
  • датчик дождя и снега;
  • датчик движения;
  • переключатель язычковый;
  • реле;
  • резистор сопротивлением 4,7 кОм;
  • кабель «витая пара»;
  • кабель Ethernet.

Стоимость всех компонентов составляет примерно 90 долларов.

Для изготовления системы с необходимыми нам функциями потребуется набор устройств стоимостью около 90 долларов

Принцип работы системы

Устройство Arduino работает следующим образом. Информация, собранная с различных датчиков в доме, направляется по беспроводной сети на планшет или ПК. Далее с помощью специального софта производится обработка данных и выполнение определенной команды.

Главную функцию выполняет центральный датчик, который можно приобрести или собрать самостоятельно. Разъемы на платах являются стандартными, что значительно упрощает выбор комплектующих.

Питание

Питание Arduino производится через USB разъем или от внешнего питающего устройства. Источник напряжения определяется в автоматическом режиме.

Если выбран вариант с внешним питанием не через USB, можно подключать АКБ или блок питания (преобразователь напряжения). В последнем случае подключение производится с помощью 2,1-миллиметровго разъема с «+» на главном контакте.

Провода от АКБ подключаются к различным выводам питающего разъема — Vin и Gnd.

Для нормальной работы платформа нуждается в напряжении от 6 до 20 Вольт. Если параметр падает ниже 7 вольт, на выводе 5V может оказаться меньшее напряжение и появляется риск сбоя.

Если подавать 12 В, возможен перегрев регулятора напряжения и повреждения платы. По этой причине оптимальным уровнем является питание с помощью 7 — 12 В.

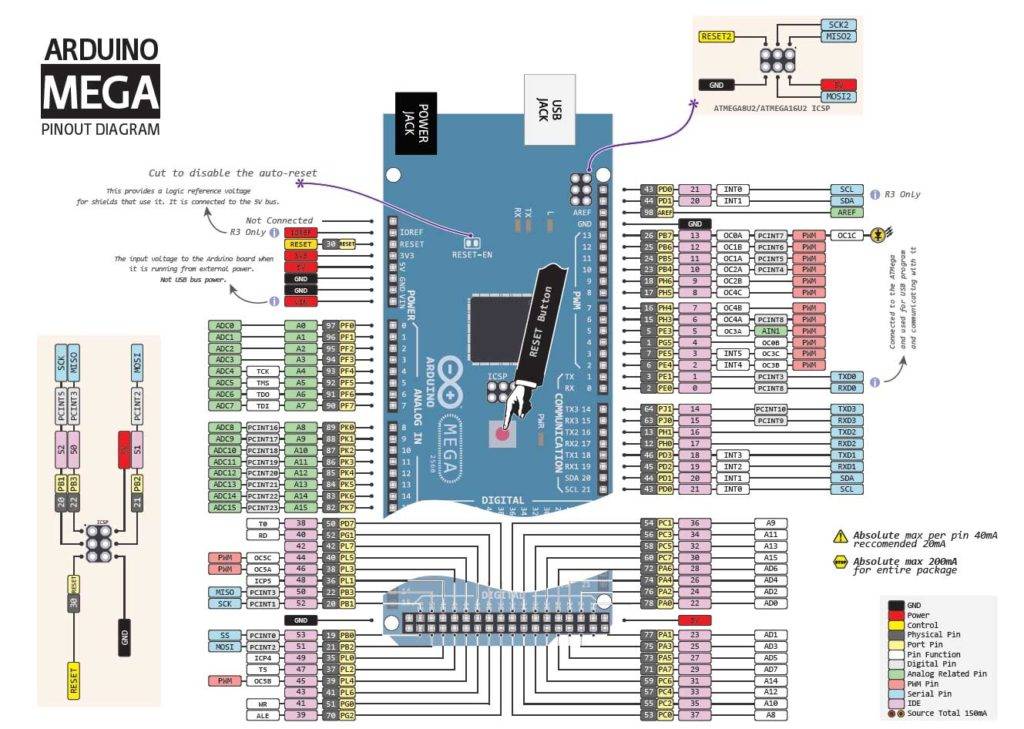

В отличие от прошлых типов плат, Arduino Mega 2560 работает без применения USB-микроконтроллера типа FTDI. Для обеспечения обмена информацией по USB применяется запрограммированный под конвертер USB-to-serial конвертер.

ПОПУЛЯРНО У ЧИТАТЕЛЕЙ: Что такое умный дом CLAP.

На Ардуино предусмотрены следующие питающие выводы:

  • 5V — используется для подачи напряжения на микроконтроллер, а также другие элементы печатной платы. Источник питания является регулируемым. Напряжение подается через USB-разъем или от вывода VIN, а также от иного источника питания 5 Вольт с возможностью регулирования.
  • VIN — применяется для подачи напряжения с внешнего источника. Вывод необходим, когда нет возможности подать напряжение через USB-разъем или другой внешний источник. При подаче напряжения на 2,1-миллиметровй разъем применяется этот вход.
  • 3V3 — вывод, напряжение на котором является следствием работы самой микросхемы FTDI. Предельный уровень потребляемого тока для этого элемента составляет 50 мА.
  • GND — заземляющие выводы.

Принципиальную схему платы в pdf формате можно посмотреть ЗДЕСЬ.

Связь

Возможности Arduino позволяют подключить группу устройств, обеспечивающих стабильную связь с ПК, а также другими элементами системы — микроконтроллерами или такими же платами Ардуино.

Модель ATmega 2560 отличается наличием 4 портов, через которые можно передавать данные для TTL и UART. Специальная микросхема ATmega 8U2 на плате передает интерфейс (один из них) через USB-разъем. В свою очередь, программы на ПК получают виртуальный COM.

  • Если на ПК установлен Linux, распознавание происходит в автоматическом режиме.
  • Если стоит Windows, потребуется дополнительный файл .inf.

С помощью утилиты мониторинга обеспечивается отправление и получение информации в текстовом формате после подключения к системе.

Мигание светодиодов TX и RX свидетельствует о передаче данных. Для последовательной отправки информации применяется специальная библиотека Software Serial.

К особенностям ATmega 2560 стоит отнести наличие интерфейсов SPI и I2C. Кроме того, в состав Ардуино входит библиотека Wire.

Таблица подключения к Arduino UNO R3 элементов схемы

Сведем все соединения между Ардуино и внешними устройствами в единую таблицу, которая поможет в деле сборки готовой схемы.

КудаПин Arduino UNO R3Пин устройства/контакт
Модуль на 4 реле D0 общее освещение, D1 отопление, D2 свет в кладовке, D3 на улице.D0D0
D1D1
D2D2
D3D3
Кнопка постановки на сигнализацию/снятияD4
Клавиша включения режима экономии/люди домаD5
D6
Коммуникация с модемомD7RX
D8TX
Светодиод охрана отключена(кр)D9
Охрана активирована (зел)D10
Хозяева дома (кр)D11
Режим экономии (зел)D12
Включение модемаD13D9
Геркон кладовкаA1
Геркон дверь/калиткаA2
ТермометрA3
Определение наличия сети 220 ВA4

Планируемая система полностью не заняла все пины микроконтроллера. Еще есть место для добавления аналогового датчика и одной линии управления. Вариант — использовать свободные контакты для сенсора дыма и сигнализатора. Если планируется расширять конструкцию дальше, — придется брать микроконтроллер Arduino Mega. В нем больше портов ввода/вывода и памяти, при полной программной совместимости.

Визуализация «умного дома» и расширение возможностей на Ардуино

Безусловно, для визуализации процессов «умного» дома можно было бы использовать ЖК-дисплей, любые цифровые табло. Но всё-таки, для «умного» дома это не является хорошим решением.

Для визуализации процессов и состояний автоматики на платформе Arduino лучше всего использовать отдельный сервер обработки состояний. Этот сервер может быть реализован на программной технологии Node.js, позволяющей реализовать любой сервер, в том числе и для обработки состояний платы Arduino.

Node.js
используется для решения задач Интернета вещей, поэтому для визуализации автоматики «умного» дома он точно подойдёт. Достаточно создать сервер и обработчик на языке JavaScript
, и можно будет отображать результат в браузере компьютера или планшета.

Микрокомпьютер одноплатный Raspberry Pi

В качестве «железа» сервера можно использовать микрокомпьютер Raspberry Pi или обычный стационарный компьютер или ноутбук. При этом расширяются возможности самой системы автоматизации.

Если на плате Arduino ограниченный объём физической памяти, то на сервере этот объём ничем не ограничен. Саму программу сервера можно написать так, что она будет полностью управлять платформой Arduino.

Например, можно расширить функционал нашего «умного» дома и приблизить его к умному дому без кавычек. Есть возможность написать такой алгоритм, который будет вести статистику нахождения хозяина в доме и его возвращение домой. Если хозяин обычно возвращается домой в районе 17:30, то за час можно включить бойлер для нагрева воды. Также, ориентируясь на это время, можно заранее включить отопительные приборы, чтобы возвращение было уже в тёплый дом, а не в тот, где температура ниже на 10 градусов из-за экономии электричества в отсутствии хозяев. Программа может понять когда хозяева обычно ложатся спать и заранее переставать греть воду, так как ею уже никто не будет пользоваться до утра. И таких нюансов может быть множество. Именно внешний компьютер может дать продвинутые «мозги» контроллеру на Arduino
, который превратится больше в исполнительный механизм.

Какие решения предлагает Arduino

Датчики и устройства, совместимые с Ардуино, выпускают многие производители, поэтому ассортимент комплектующих для системы Умный дом на Arduino внушительный:

  • Сенсоры для отслеживания температуры, освещенности в разное время суток, влажности, осадков и атмосферного давления.
  • Сенсоры реагирования на движение.
  • Аварийные датчики.
  • Другие устройства и пульты.

В набор Arduino Start (у большинства производителей – StarterKit) включена часть индикаторов и датчиков.

Для исполнения команд, направляемых системой Умный дом на базе Arduino, требуются:

  • реле и переключатели;
  • вентили;
  • электромоторы;
  • 3-ходовые клапаны с сервоприводом;
  • диммеры.

«Умный» водопровод

Задача умного дома — бесперебойная поставка холодной воды и управление горячей. Автономная система водообеспечения состоит из резервуара, в котором будет накапливаться и храниться вода, и насоса. Бак должен быть рассчитан на суточную норму. Насос закачивает воду из источника, набираться она может в емкость самотеком. Чтобы не было переливов, устанавливают запорные клапаны. Когда количество воды достигнет в баке нужного уровня, залив воды в него прекратится.

Вода из хранилища перекачивается по трубам насосной станцией. Когда открывается кран, давление внутри труб снижается, установка начинает работать. Когда кран закрыт, давление, наоборот, повышается, станция отключается. На водопровод устанавливают фильтры глубокой очистки, на канализацию — многоступенчатые, которые позволяют стоки использовать вновь, например, для полива.

Горячее водоснабжение реализуется с использованием солнечных батарей. Вода нагревается и накапливается в специальном резервуаре. Бак оснащают качественной теплоизоляцией для предотвращения быстрого остывания. В комплект к такому подогреву устанавливают газовое или электрическое оборудование для нагрева воды. Водонагреватель включают, когда нагрев солнечной батареей неэффективен либо исчерпан запас горячей воды. Такая реализация «умного» водопровода позволяет экономить затраты на ее подогрев.

«Умный» полив эффективен на больших участках. Он позволяет снизить затраты и сэкономить время на выполнение орошения. Насосы по команде, отосланной с компьютера, начинают подавать воду по системе трубопроводов. Распрыскивание воды может быть организовано по кругу либо точечно. Все зависит от конструкции установленных форсунок. Они скрываются в зелени растений либо траве и начинают орошать при подаче воды. Система орошения программируется по зонам: одни поливают часто, другие — раз в день либо еженедельно.

В местах разветвления труб устанавливают электромагнитные клапаны, которые препятствуют подачу воды в чужую зону. Клапан открывается только при подаче команды с компьютера. Только тогда в этой зоне будет осуществлен полив. В местах, где требуется необильный полив, устанавливают капельную систему орошения. Здесь главная задача — рассчитать частоту полива так, чтобы растениям было достаточно воды и не было застоя. Накопительный бак устанавливают на возвышенности. Вода поступает по трубам самотеком и попадает в почву через механические дозаторы.

Что такое «умный дом»

У этого термина есть более понятный аналог — «домашняя автоматизация». Суть подобных решений состоит в том, чтобы обеспечить автоматическое выполнение различных процессов, происходящих в жилище, офисе или на специализированных объектах. Простейший пример — автоматическое включение освещения в тот момент, когда кто-то из жильцов входит в комнату.

Система «умный дом» от Arduino представляет собой комплект оборудования для управления работой различных устройств с помощью мобильного телефона на базе ОС Android

В любой системе «умный дом» можно выделить следующие составляющие:

Сенсорная часть. Это набор устройств, основная часть которых представлена всевозможными датчиками, позволяющими системе регистрировать события различного характера. Примерами могут служить датчики температуры и движения. Прочие устройства сенсорной части служат для передачи системе команд пользователя. Это выносные кнопки и пульты дистанционного управления с приёмниками. Одним из наиболее часто импользуемых элементов «умного дома» является датчик движения

Исполнительная часть. Это устройства, которыми система может управлять, реагируя таким образом на то или иное событие в соответствии с заданным пользователем сценарием. Прежде всего, это реле, посредством которых контроллер «умного дома» может подавать питание на любой электрический прибор, то есть включать и выключать его. Например, по хлопку в ладони (система «услышит» его при помощи микрофона) можно настроить включение реле, подающего питание на вентилятор

Обратите внимание: в этом примере вентилятор может быть любым. Но можно применить и прибор, специально выпущенный для работы в составе той или иной системы

Например, компания Arduino выпускает для своих систем электромоторчики, при помощи которых можно, допустим, закрывать или открывать форточку, а компания Xiaomi (китайский производитель подобных систем) — устройства управления воздухоочистителем. Такой прибор полностью контролируется системой, то есть она может не только включить его, но и изменить настройки. Электромоторчик является исполнительным устройством, которое включается по сигналу контроллера системы и приводит в движение подключённый к нему механизм

Процессор. Может также называться контроллером. Это «мозг» системы, который координирует и согласовывает работу всех её составляющих. Плата процессора (или контроллера) управляет исполнительными устройствами на основе встроенной программы и данных, полученных от сенсоров

Программное обеспечение. Это набор инструкций, которыми руководствуется процессор. В системах некоторых производителей, в том числе и от Arduino, пользователь может написать программу самостоятельно, в других — используются готовые решения, в которых пользователю доступны лишь типовые сценарии.

Современные системы «умный дом» делятся на несколько разновидностей:

  1. Оснащённые собственным контроллером.
  2. Использующие в этом качестве процессор пользовательского компьютера (планшета, смартфона).
  3. Обрабатывающие информацию при помощи удалённого сервера, принадлежащего компании-разработчику (облачный сервис).

Система может не только активировать тот или иной прибор, но и проинформировать пользователя о происшедшем событии путём отправки сообщения на телефон или каким-то иным способом. Таким образом, на неё можно возложить функции сигнализации, в том числе и противопожарной.

Сценарии могут быть гораздо более сложными, чем мы описали в примерах. Например, можно научить систему включать бойлер и переводить снабжение горячей водой на него при отключении централизованной подачи, если при этом обнаруживается присутствие кого-то из жильцов в доме (помогают инфракрасные, ультразвуковые датчики, а также датчики движения).

Особенности работы некоторых аппаратных средств Arduino

Ввиду того что Arduino-совместимые компоненты выпускаются множеством сторонних компаний, качество продукции которых сама компания Arduino никак не контролирует, пользователь с большой вероятностью может приобрести компонент, работающий не совсем корректно.

В отношении некоторых комплектующих для систем Arduino пользователи заметили следующее:

  1. Датчик температуры DHT11, поставляемый с базовым набором (StarterKit), даёт значительную погрешность в 2–3 градуса. В помещении рекомендуют применять температурный датчик DHT22, дающий более точные показания, а для установки на улицу — DHT21, способный работать при отрицательных температурах и имеющий защиту от механических повреждений.
  2. На некоторых микропроцессорных платах Arduino при замыкании подключённых к ним реле выходит из строя COM-порт. Из-за этого на микроконтроллер не удаётся загрузить скетч: как только начинается заливка, процессор перезагружается. Реле при этом щёлкает, COM-порт отключается и процесс загрузки скетча прекращается.
  3. Датчик закрытия окна/двери иногда преподносит сюрпризы в виде ложных срабатываний. С учётом этого скетч пишут так, чтобы система производила необходимое действие только по получении нескольких сигналов подряд.
  4. Для настройки управления процессами при помощи хлопков некоторые пользователи по неопытности вместо микрофона заказывают детектор звука с ручной настройкой порога. Для подобных целей этот компонент не подходит, так как имеет слишком малый радиус действия: хлопать приходится не далее 10 см от детектора. Кроме того, этот датчик передаёт сигналы импульсами малой продолжительности, так что при наличии большого скетча, на обработку которого уходит сравнительно много времени, микроконтроллер просто не успевает их зафиксировать.
  5. Для устройства противопожарной сигнализации следует использовать датчик дыма, а не датчик огня. Последний регистрирует пламя не далее 30 см от себя.
  6. На случай сбоя в работе микроконтроллера или ошибки в коде лучше применять нормально замкнутые реле с последовательно подключёнными ручными выключателями.

Чтобы избежать покупки низкокачественных комплектующих, бывалые пользователи рекомендуют предварительно изучать отзывы о них, опубликованные в Сети. Недорогие датчики можно покупать в нескольких вариантах, чтобы лично проверить, какой из них работает лучше.

Возможно, система «умный дом» от компании Arduino является не самой качественной, но зато широчайший выбор компонентов и их доступная стоимость точно сделали её одной из самых популярных. Воспользовавшись нашими советами, вы быстро научитесь создавать проекты Arduino, автоматизируя различные домашние процессы.

Умный дом представляет собой специальную систему, которая автоматизирует многие процессы в доме. Например, можно управлять системами отопления, включения освещения в определенные моменты времени, слежение за обстановкой, выполнять контроль состояния инженерных коммуникаций и прочее.

На потребительском рынке предлагается много систем подобного рода, которые имеют широкий набор функций и поддерживают работу с разными датчиками и исполнительными приспособлениями. Правда, есть еще возможность самостоятельно создать умный дом своими руками на базе Arduino.
