Взаимодействие с другими аппаратами
Автономность умного устройства находится в зависимости от его конструктивных особенностей. Wi-Fi приспособления могут работать непосредственно со смартфона без использования каких-либо дополнительных устройств.
При подключении интеллектуального выключателя желательно использовать довольно глубокие подрозетники. Это позволит удобно уложить все подключенные провода и само устройство
В то же время для регулировки работы приборов, функционирующих на протоколах ZigBee либо Z-Wave, требуется добавочное изделие – контроллер, который выполняет роль посредника между выключателем и смартфоном.
Это же управляющее устройство применяется также для хранения пользовательских программ, например, сведения о времени автоматического включения/выключения ламп. В нужный момент контроллер передает на осветительные приборы необходимые сигналы, что гарантирует выполнение заданных алгоритмов.
С помощью современных технологий можно установить взаимодействующую сеть, состоящую из ряда умных приборов. У потребителя есть возможность настроить выключатель на зажигание света по сигналу датчика, срабатывающего при открытии дверей.
В свою очередь, включение в комнате освещения может влиять на начало работы другой бытовой техники, например, кондиционера.
Исследуем энергопотребление приборов с Aqara
Демонстрационный стенд (обратите внимание на подключение) показал отличную устойчивость
Нейтраль (она же нулевой провод электроцепи, подключаемый к реле), нужна для собственного питания выключателя: замкнутая нейтральным проводом цепь электроснабжения позволяет питать реле даже после выключения света.
Это позволяет использовать более сложные автоматизации напрямую, без сложных сценариев из приложения — достаточно будет нажать на физическую клавишу, чтобы восстановить заранее отрегулированную лампу или установленную сложную схему точечных светильников.
Теперь прибор полноценно заменяет многопозиционный кубик Aqara: даже если перед выключением было выполнено действие на несколько нажатий, оно будет восстановлено в исходном состоянии.

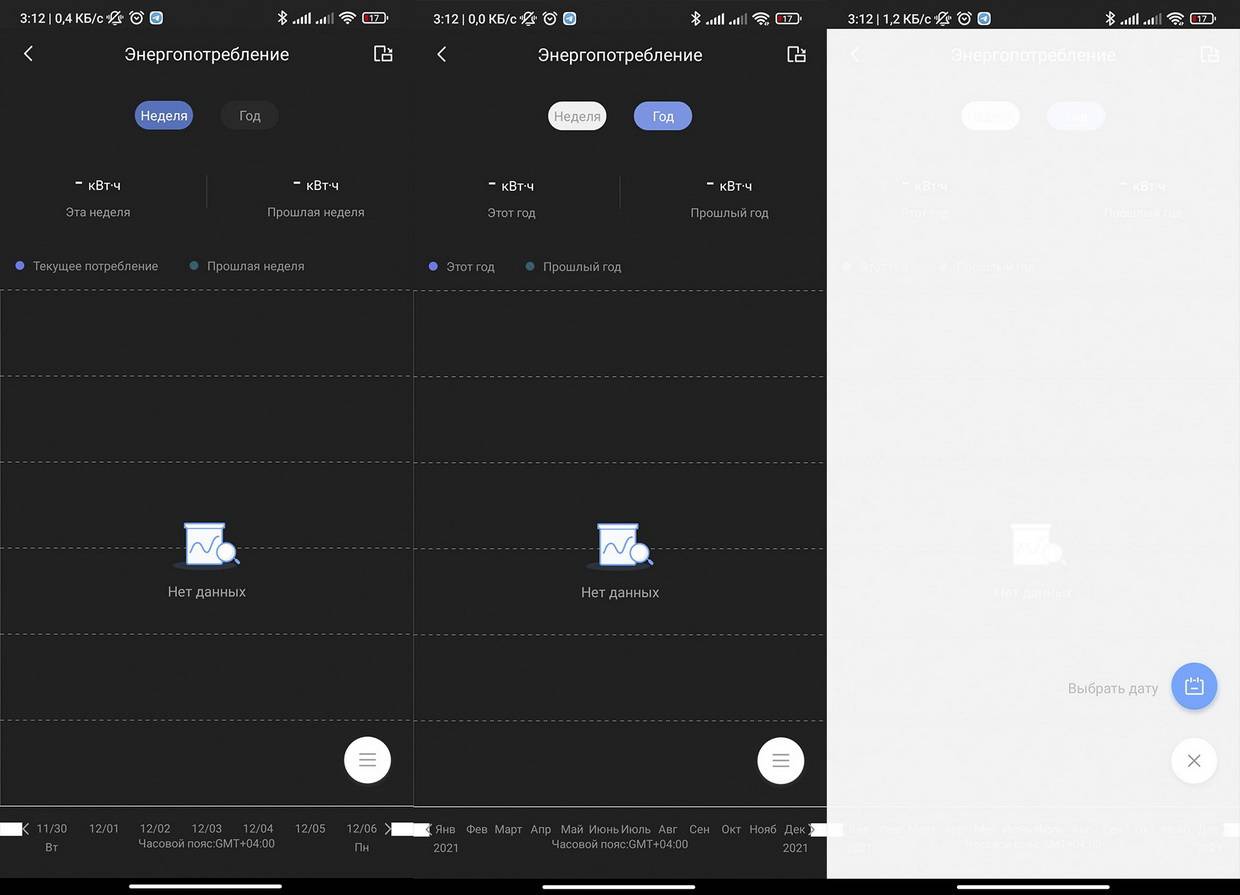

Ещё одной важной функцией стало измерение потребления: в настройках Aqara Wall Switch в приложении Awara Home появилась вкладка «Журнал энергопотребления», которая показывает динамику по дням и неделям аналогично другим датчикам бренда, имеющим собственное питание. Статистика ведется по любым временным промежуткам
Статистика ведется по любым временным промежуткам
Данные собираются по всему устройству, разделения на отдельные линии для двухкнопочного выключателя нет. А нужно ли?
Кроме того, теперь пользователям доступна не только защита от перегрева самого выключателя, но и защита от перегрузки самого управляемого прибора. Как только включенный а-ля вольтметр выключатель увидит скачок напряжения, он отключит питание. Пользователю придется повторно нажимать на клавишу физически или в приложении, но, возможно, это спасёт прибор от окончательной поломки, а квартиру от пожара. С учетом того, что максимальная допустимая нагрузка выросла до 8 А, функция может оказаться очень полезна.
Нельзя упускать и другой факт: именно версия выключателя With Neutral позволяет управлять слаботочными устройствами, потребляющими до 3 Вт. Если заставить работать более привычный вариант с единственной маленькой светодиодной лампой, реле внутри не хватит питания для включения реле. И ничего не заработает.

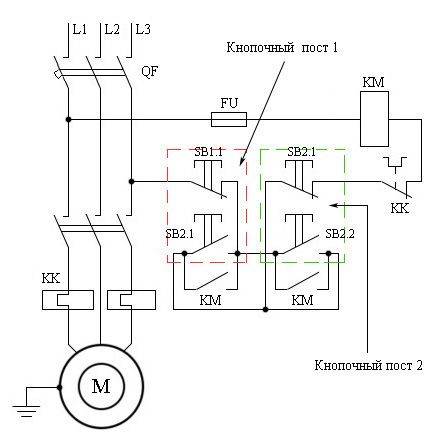

Схема Подключения Кнопок Реверса
Если бы не было устройства реверса, конец первой обмотки соединялся бы с одной из щеток ротора, а вторая щетка ротора соединялась бы с началом второй обмотки статора.

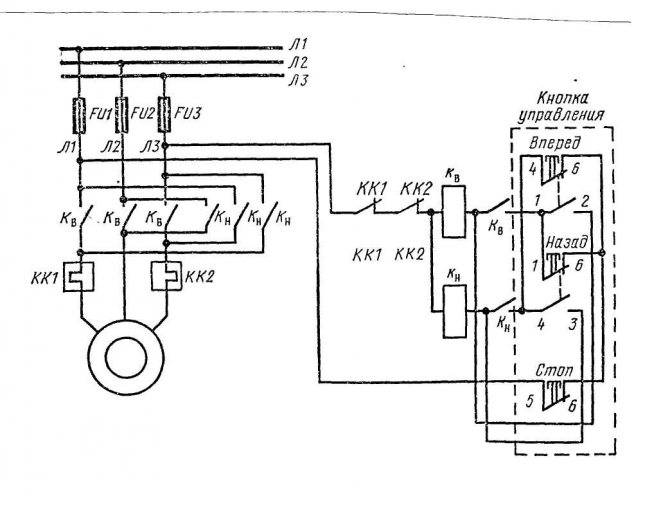

Подведем итог. Принципиальная схема На иллюстрации выше можно видеть принципиальную схему реверсивного подключения двигателя. Стоимость ремонта выльется в круглую сумму, не говоря уже о покупке новой дрели. реверс на дрель — подключение
А после подсоединения тестера, как раз необходимо подергать и посгибать провод для поиска скрытого обрыва.
Реверсивные схемы электромагнитных пускателей устанавливают там, где они на самом деле нужны, поскольку существуют подобные устройства, а обратный процесс недопустим и может вызвать серьёзную поломку автоматического характера
Необходимо обратить внимание на то, что она должна подходить по размерам, что само собой разумеется, а также соответствовать мощности дрели
При этом сердечник под действием пружин возвращается в нормальное состояние, электродвигатель отключается. Устройство реверса если располагается не в корпусе кнопки имеет свои перекидные контакты, поэтому так же подвержено пропаданию контакта.
Подшипники проверяются на пригодность после съема их с оси якоря или корпуса дрели, при помощи специальных съемников. При особых требованиях безопасности повышенная влажность в помещении возможно использования пускателя с катушкой на 24 12 вольт. Реверсивная схема подключения магнитного пускателя
Перекидные выключатели — схема управления освещением из 3-х мест
А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т.д. Казалось бы нужно взять еще один проходной выключатель и все.
Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода – два снизу и два сверху.
И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.
Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете – на вход (ориентируйтесь по стрелочкам), а те что уходят на второй – к выходным клеммам.
Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:
Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте – возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.
Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.
Что предлагает рынок?
Широкий ассортимент беспроводных дистанционных выключателей позволяет выбрать изделие с учетом цены, характеристик и внешнего вида.
Ниже рассмотрим лишь несколько моделей, которые предлагает рынок:
- Fenon TM-75 — выключатель с дистанционным управлением, выполненный из пластика и рассчитанный на напряжение 220 В. К особенностям устройства стоит отнести наличие двух каналов, 30-метровый радиус действия, наличие пульта ДУ и функцию включения с задержкой. К каждому каналу можно подключить по группе осветительных приборов и управлять ими. Беспроводный выключатель Fenon TM-75 можно использовать с люстрами, точечными, светодиодными и трековыми светильниками, а также другими приборами, работающими от 220 Вольт.
- Inted 220V — беспроводный радиовыключатель, предназначенный для крепления на стене. Он имеет одну клавишу и устанавливается в комплексе с приемным блоком. Рабочее напряжение изделия составляет 220 Вольт, а радиус действия 10-50 метров. Крепление беспроводного выключателя света производится с помощью саморезов или на двухсторонний скотч. Корпус выполнен из пластика.
- INTED-1-CH — выключатель света с дистанционным управлением от ДУ. С помощью этой модели можно управлять источниками света дистанционно. Мощность ламп может составлять до 900 Вт, а рабочее напряжение изделия равно220 В. С помощью радиовыключателя можно управлять оборудованием, включать и отключать свет или сигнализацию. В основе изделия лежит приемник и передатчик. Последний имеет вид брелока, имеющего небольшой размер и передающего сигнал на расстояние до 100 м. Корпус изделия не имеет защиты от влаги, поэтому при монтаже на улице необходимо предусмотреть дополнительную защиту.
- Беспроводный сенсорный выключатель с управлением через пульт ДУ. Изделие крепится на стене, отличается небольшими габаритами и выполнено из закаленного стекла и ПВХ. Рабочее напряжение составляет от 110 до 220В, а номинальная мощность — до 300 Вт. В комплектацию входит выключатель, пульт ДУ и болты для крепления аксессуара. Средний цикл жизни составляет 1000 нажатий.
- Inted 220 В на 2 приемника — беспроводный выключатель освещения для крепления на стене. Управление производится с помощью двух клавиш. Корпус выполняется из пластика. Рабочее напряжение составляет 220 В. Количество независимых каналов — 2.
- BAS-IP SH-74 — беспроводный радиовыключатель, имеющий два независимых канала. Управление производится с помощью мобильного телефона на операционной системе Андроид. Для работы необходимо установить приложение BAS. Модель SH-74 применяется для управления лампами накаливания, имеющими мощность до 500 Вт, а также лампочками дневного света (ограничение по мощности — 200 Вт).
- Feron TM72 — беспроводный выключатель, управляющий освещением на расстоянии до 30 метров. Источники света объединяются на приемный блок, а включение и отключение производится с помощью пульта. В модели TM72 предусмотрено два канала, к каждому из которых можно подключить определенную группу устройств. Изделие имеет большой запас по мощности на один канал (до 1 кВт), что позволяет подключать различные типы источника света. Большим плюсом модели является наличие задержки, равной от 10 до 60 секунд.
- Беспроводный 3-канальный выключатель на 220В Smartbuy предназначен для подключения источников света на три канала с ограничением по мощности до 280 Вт. Номинальное напряжение питания составляет 220 В. Управление производится от пульта ДУ, имеющего диапазон действия, равный 30 метрам.
- Z-Wave CH-408 — радиовыключатель настенного типа, позволяющий программировать различные сценарии управления световыми приборами. При необходимости к нему можно подключить до восьми выключателей. Из дополнительных возможностей стоит выделить управление Z-Wave устройствами (до 80-ти) и удобство настройки вне зависимости от главного контроллера. Устройство питается от двух батареек, при разряде которых подается соответствующий сигнал. Обновление прошивки производится по сети Z-Wave. Максимальное расстояние до контроллера не должно превышать 75 метров. Класс защиты — IP-30.
- Feron TM-76 — беспроводный выключатель освещения, который управляется дистанционно с помощью радиосигнала. Приемник соединяется с источниками света, а пульт ДУ управляет приемным блоком на расстоянии до 30 метров. Модель Feron TM-76 имеет три независимых канала, к каждому из которых можно подключить свою группу осветительных приборов. Управление в этом случае будет производиться раздельно, с помощью пульта. Максимальный запас мощности составляет до 1 кВт, что позволяет подключать лампы различных типов (в том числе и накаливания). Рабочее напряжение составляет 220 В.
Плюсы и минусы систем
Беспроводные устройства для управления системами освещения практичны, доступны и современны.
К основным преимуществам модулей можно отнести такие позиции, как:
- элементарный монтаж, не предполагающий демонтаж отделки стен, чеканку и прокладку дополнительных ответвлений проводки;
- возможность одновременного управления всеми имеющимися в помещении осветительными приборами через единый пульт управления (смартфон, планшет, стационарный компьютер с выходом в интернет);
- широкий диапазон приема входящего сигнала – от 20 до 350 метров в зависимости от модели, планировки и степени загруженности помещения мебелью и элементами интерьера;
- абсолютная безопасность эксплуатации для жильцов – устройство рассчитано на минимальный уровень рабочего тока, и даже при небрежном использовании или нарушении целостности конструкции не причинит никакого вреда здоровью человека.
Список недостатков не столь обширен, но, тем не менее, содержит несколько важных моментов.
Очень часто беспроводные модули ругают за более высокую стоимость по сравнению с проводными аналогами и невозможность использования системы при полной разрядке батарейки пульта
Нестабильный Wi-Fi негативно влияет на производительность устройства. Приемник не определяет слабый и плохо выраженный сигнал и блокирует пользователю возможность включения/выключения освещения в доме.
Миниатюрный датчик движения
Существуют
подобного рода и датчики движения. То есть, не те здоровые коробки, которые
вешаются на стенах или под потолком, а такие же самые миниатюрные выключатели,
собранные на узкой плате.
Их также
встраивают в профиль или непосредственно в мебель. Главное их отличие – радиус
действия. Здесь уже речь идет не о нескольких сантиметрах, а о расстоянии в 2-3
метра.
Такие датчики
можно подключать для организации подсветки на потолке или на полу в коридоре.
Очень удобно их вставлять в плинтуса.
При наличии
такого датчика движения, достаточно войти в помещение и свет загорится
автоматически. При бездействии порядка 30 секунд, свет отключается.
Угол охвата
девайса около 100 градусов. Исходя из этого и рассчитывайте его размещение.
Реагирующий
на движение элемент, также необходимо выводить из корпуса. Просверливаете в
профиле или в светильнике отверстие нужного диаметра и выставляете колпачок
наружу.
Все
остальное вместе с проводами остается спрятанным внутри.
Подключение и привязка (программирование) дистанционного выключателя
Как уже говорилось ранее, подключение проводов питания 220В и проводов выхода на лампочку в радиомодуле, можно сделать непосредственно в распредкоробке, если позволяет место. Или в самом светильнике под потолком.
Причем главное подвести ноль и фазу на вход, а на выход иногда достаточно пустить только фазный проводник (ноль при этом идет напрямую).
При первой подаче напряжения может ничего не произойти, сколько раз ни нажимайте клавишу. Потому как нет привязки. Для того, чтобы запрограммировать дистанционный выключатель к модулю-приемнику, проделываете следующие операции:
зажимаете на радиомодуле центральную кнопку, и дожидаетесь пока светодиод не начнет быстро моргать
в этот момент плавно нажимаете на клавишу
При правильной привязке, после нажатия клавиши, будет слышен характерный щелчок срабатывания релюшки. Светодиод в коробочке будет гореть постоянно. При следующем нажатии отключаться.
Для того, чтобы добавить второй в схему, проделываете ту же самую процедуру, что и с первым. Вновь зажимаете кнопку, ждете пока диод начнет быстро мигать и нажимаете на выключатель №2.
Один и тот же светильник можно включать и выключать с абсолютно разных и удаленных друг от друга мест.
При этом вы избавляетесь от кучи лишних проводов, распредкоробок, работ по штроблению и последующей штукатурке и отделке стен и потолков. И все это, за какие-то 800 рублей!
Такую же самую привязку можно сделать с тремя, четырьмя и более переключателями, пультом или брелком управления.
Чтобы отвязать и стереть из памяти приемника связь с выключателями, достаточно продержать нажатой кнопку настройки более 5 секунд. Как только светодиод начнет моргать медленно, отпускайте кнопку. Прибор будет распрограммирован.

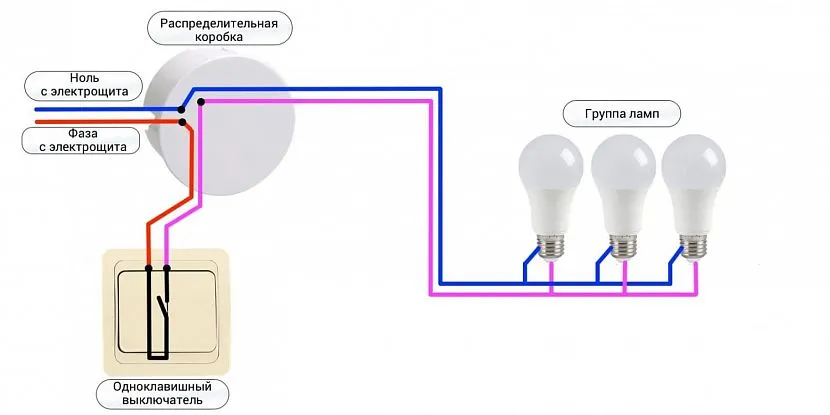

Специфика присоединения к сети однофазного коммутационного устройства
Чтобы понимать специфику присоединения стандартного варианта коммутационного устройства, нужно знать принцип его действия. Об этом сказано в статье немного раньше.
Особенности подключения:
Всегда выключатель света устанавливается с разрывом токопроводящего проводника.
2-е окончание проводки прокладывается к РК (распределительная коробка) либо непосредственно присоединяется к осветительному прибору.
С 2-х сторон клеммы есть лишь 2 кабеля.
Каждый из этих 2-х проводов имеет свое предназначение. Первый соединяет однофазный автомат, расположенный в щите, с выключателем. Этот провод находится все время под (220 В) напряжением. У другого проводника тока нет, поскольку это нулевая проводка. Если подсоединить этот провод к светильнику, то лампа не загорится, так как в нем нет напряжения.
При переводе клавиши в положение «Включено» на однофазный выключатель приходит 220 В (зависит от модели элемента). После этого рабочий осветительный прибор или лампа зажигаются.
Особенности подключения однофазного выключателяИсточник extremale.ru
Управляем голосом: Алиса, Маруся и Siri

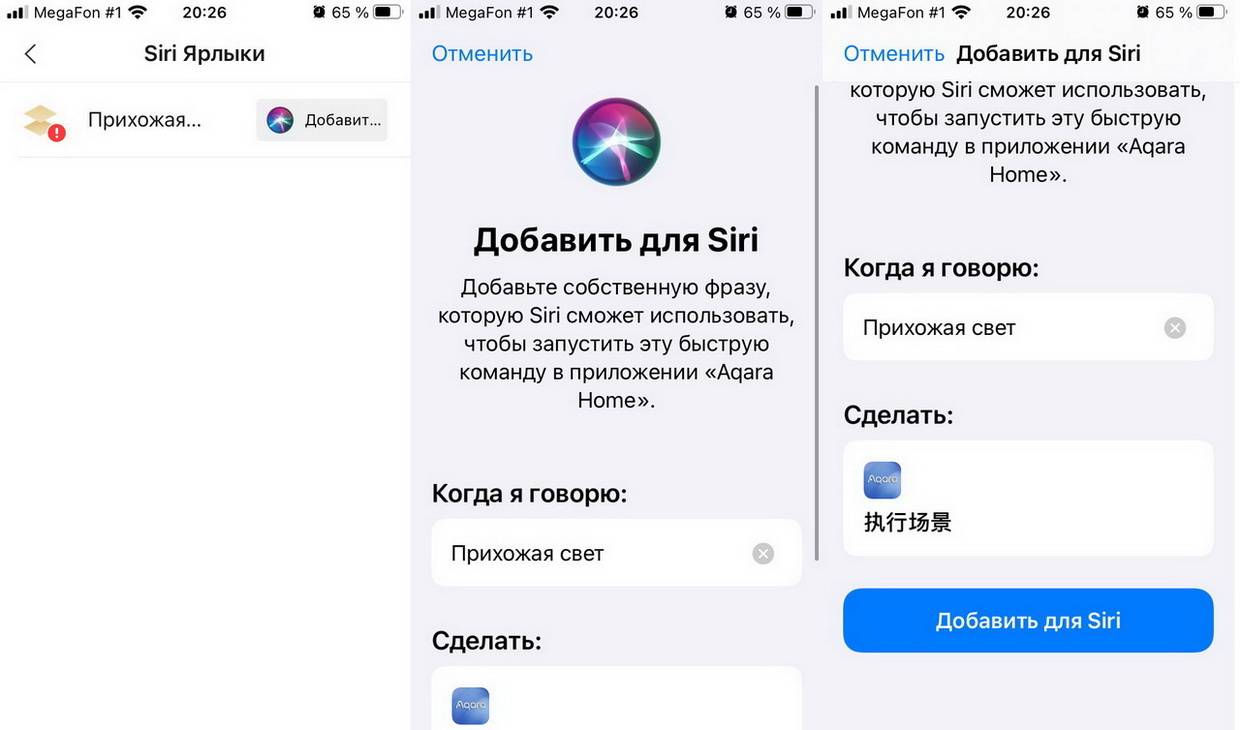

Чтобы научить добавленный в Homekit компонент реагировать на голосовые команды Siri и реализовывать тем самым сложные программные сценарии, потребуется:
1. Создать в приложении Aqara Home -> Сценарий -> «+» в правом верхнем углу необходимую последовательность действий.2. Активировать переключатель Включить автоматизацию, установив метод запуска.3. Через иконку Siri в настройках созданного сценария создать управляющую фразу.
После с помощью голосовых команд можно будет использовать Aqara Wall Switch как для управления светом, так и для реализации сложных управляющих цепочек действий. При выключенном экране тоже работает.
C другими голосовыми помощниками устройства линейки Aqara H1 тоже работают (что с нейтралью, что без неё), хотя и требуют предварительной настройки в в приложение Aqara Home.

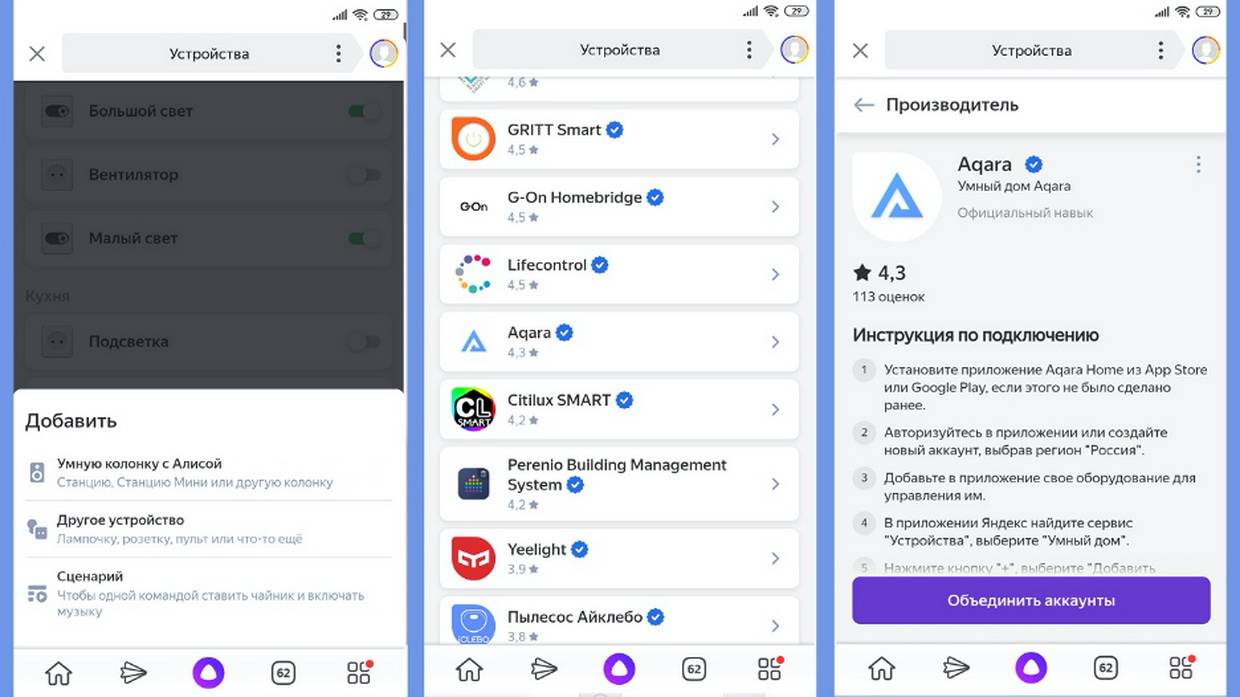

Для Алисы и Маруси потребуется:

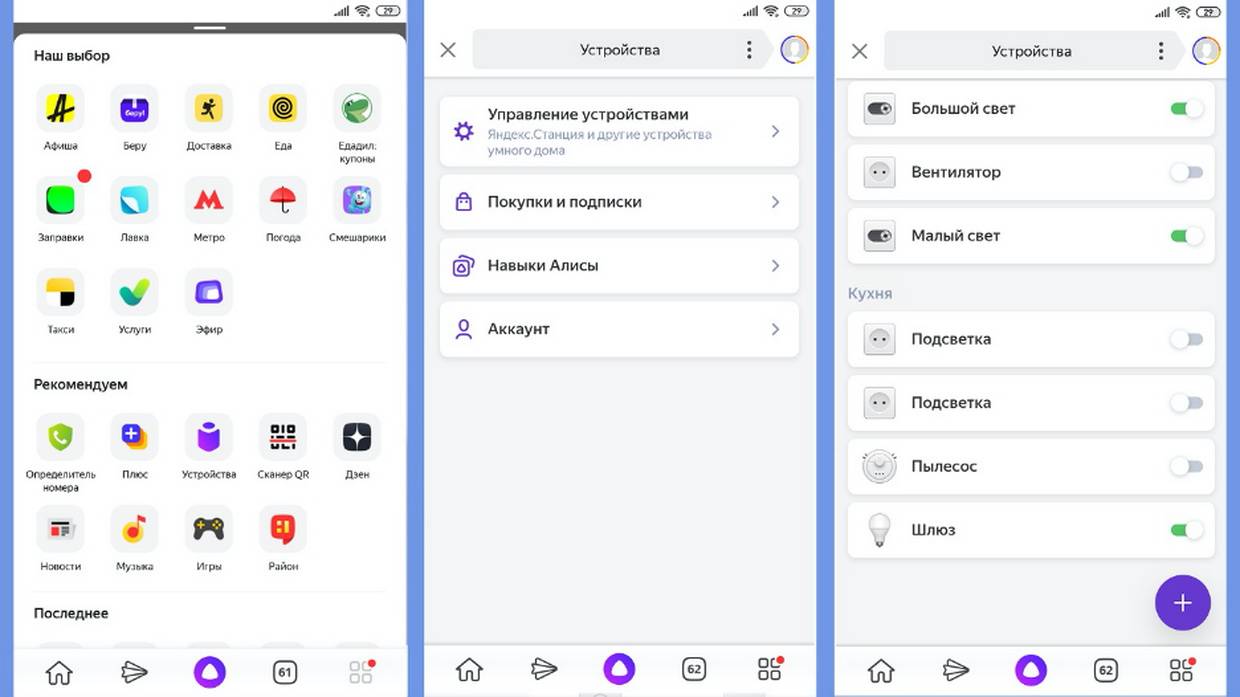

1. Установить приложение Яндекс.Браузер, Яндекс или Маруся.2. Перейти в пункт настроек Мой дом или Умный дом.3. Найти экосистему Aqara и нужное устройство.4. Авторизоваться в предложенной форме той же учетной записью, что используется в Aqara Home.5. Подтвердить подключение, обновить список устройств.
Оба варианта позволяют определять местоположение компонентов, настраивать сценарии автоматизации. Предыдущие настройки в Aqara Home не переносятся.
Управлять можно как голосовыми командами, так и с помощью «визуальных пультов» на странице устройства в рамках списка реализованных команд. Не густо. Зато российские помощники работают с любых устройств, на которых можно запустить веб-версию помощника.
Дополнительные функции
Выключатели для умного дома не ограничиваются просто функцией дистанционного управления – они изготавливаются в разнообразных вариациях, среди которых следующие:
Выключатели с подсветкой. Очень удобно видеть где он расположен, если заходить в темную комнату. Да и просто ночью огонек будет ориентиром, благодаря которому знаешь в какую сторону надо идти, если не включен ночник. Минус таких устройств в параллельном подключении светодиода – если прибором освещения выступает лампа дневного света (или экономка) со стартером, то через светодиод будет происходить постепенная зарядка конденсатора. Когда он будет полностью заряжен, то отдаст накопленное электричество лампе и она на короткое мгновение начнет светиться – обычно это очень раздражает.
Выключатели контрольные. Устанавливаются в том случае, когда лампа находится в одном помещении, а сам выключатель освещения в другом. На корпусе есть контрольная лампочка, которая загорается вместе с включаемым освещением – это позволяет издалека оценить, к примеру, не забыли ли выключить свет в ванной.
Выключатели-таймеры. Через некий заранее определенный промежуток времени после включения такой выключатель выключит свет. Чаще всего используется в прихожих, подвалах или туалетах. Продвинутые модели могут давать голосовые предупреждения, что скоро собираются выключить свет.
Выключатели с датчиком движения. Включают освещение, когда мимо них происходит перемещение какого-либо объекта, что существенно экономит электроэнергию – лампа светит не всю ночь, а несколько минут.
Выключатели с датчиком присутствия. Одна из самых продвинутых моделей – способна уловить инфракрасное излучение, что всегда исходит от человека, и на основании этого определить, что в помещении требуется включить освещение. Соответственно, свет не отключится, пока человек будет находиться в комнате, поэтому в спальне такой выключатель можно ставить, только если он дополнительно оборудован пультом ДУ.
По каким критериям надо выбирать выключатель на следующем видео:
Как итог – стандартные выключатели это далеко не все, что может предложить рынок осветительных приборов. Чтобы сделать правильный выбор надо оценить свои потребности и готовность мириться с возможные недостатками, которые есть у каждого из видов бытовых выключателей. Также стоит помнить, что эти приборы устанавливаются не на один год и в доме их не так много. Поэтому, если вопрос бюджета не стоит слишком уж остро, то экономия на хороших выключателях вряд ли будет оправданной.
Конструкция дистанционного выключателя
Выключатель разбирается очень просто. Достаточно отверткой поддеть прорези в местах соединения крышки и корпуса. Никаких винтиков откручивать не нужно.
Внутри него находится:
электронная плата
центральная кнопка включения/выключения
светодиод для визуализации привязки выключателя и радиомодуля
батарейка тип 27А на 12 вольт
Данная батарейка даже при интенсивной эксплуатации может прослужить от 2-х лет и более. Кроме того, особого дефицита в них на данный момент нет. В комплекте поставки ее может не быть, имейте в виду.
Кстати выключатель изначально является универсальным. По бокам от центральной кнопки, есть места куда можно припаять еще дополнительно две кнопочки.
И поменяв саму клавишу, вы легко получите из одноклавишного – двух или даже трехклавишный.
Правда при этом придется добавлять еще модули, согласно количеству кнопок.
На коробке радиомодуля имеется отверстие. Оно предназначено для кнопки, при нажатии на которую, можно ”привязать” или ”стереть привязку” того или иного девайса.
По дальности радиосигнала производителем заявлено расстояние от 20 до 100 метров. Но это больше относится к открытым пространствам. Из практики можно сказать, что в панельном доме сигнал легко пробивает четыре бетонные стены на расстоянии 15-20 метров.
Внутри коробочки установлен предохранитель на 5А. Хотя производитель указывает, что через дистанционный выключатель вы сможете подключить нагрузку в 10А, а это целых 2кВт!
Схема подключения проводов к контактам радиомодуля беспроводного выключателя выглядит следующим образом:
При подключении можно также ориентировать по надписям. Там где три клеммы – выход, где две – вход.
L out – фаза выход
N out – ноль выход
К этим контактам подключаете проводку уходящую на лампочку. На два контакта с другой стороны подаете напряжение питания 220В.
Сбоку от выходных контактов имеется еще три точки под пайку перемычек. Перепаяв их соответствующим образом (как на рисунке) можно изменить логику работы изделия:
Это можно использовать для звонка или для кратковременной подачи какого-либо сигнала. Есть еще средний контакт “В”. При его использовании выключатель будет работать в инверсном режиме.
Сфера применения
Традиционные выключатели постепенно отходят в прошлое из-за неудобства применения, сложности подключения и установки, а также небольшому ресурсу. Беспроводные же аналоги обладают лучшими качествами.
Они отличаются стильным внешним видом и устанавливаются в течение нескольких минут.
Применение таких изделий актуально в следующих случаях:
- При переносе старого выключателя, когда его установке мешают предметы мебели. Крепление нового устройства производится в любой точке комнаты — на стену, зеркало, шкаф или другой элемент комнаты.
- Для устранения ошибок электриков. При монтаже проводки часто совершаются оплошности, которые влияют на комфорт проживания в квартире или доме. В таких случаях не обязательно делать штробу или планировать дорогостоящий ремонт — можно установить беспроводной выключатель (с пультом или без него).
- При дефиците пространства. Классический вариант — выключатель проблематично установить на шкаф или другой предмет интерьера по причине сложности крепления. Беспроводные аналоги являются накладными, а их установка доступна даже новичкам. Кроме того, в процессе монтажа нет необходимости прокладывать кабель и ломать голову над его маскировкой. А радиовыключатель можно поставить в любом месте, будь это журнальный стол, барная стойка, тумбочка или другой предмет мебели.
- В деревянных домах. Преимущество зданий, изготовленных с применением деревянных материалов, неоспоримо. Они отличаются долговечностью, способностью сохранять тепло, а также небольшой ценой. Но при монтаже проводки возникают проблемы, связанные с повышенными требованиями к безопасности. Оптимальный вариант — монтаж открытой проводки, но она портит внешний вид интерьера и подвержена механическим повреждениям (в том числе и со стороны грызунов). Сделать скрытую проводку в деревянном доме и вовсе проблема. Лучшим решением является монтаж беспроводных выключателей освещения, которые упрощают процесс монтажа скрытой проводки и позволяют сэкономить деньги.
- Для управления освещением из нескольких мест. Бывают ситуации, когда включение света необходимо сделать из 2-3 частей помещения. Чтобы не тянуть провода к каждому выключателю, лучше использовать беспроводные устройства. С их помощью упрощается управление освещением и снижается время на монтажные работы. При желании можно поставить беспроводные выключатели с пультом ДУ.
- При необходимости монтажа дополнительных выключателей. Бывает, что после завершения ремонтных работ выбранное расположение не устраивает и требуется установка дополнительного устройства для управления светом. Монтаж беспроводного выключателя решает проблему.
- Для включения/отключения света на больших расстояниях. Как быть в ситуации, когда включение и отключение лампы необходимо произвести с другой комнаты или даже с улицы? Тянуть провод для монтажа дополнительного выключателя дорого и небезопасно, а возможности новой технологии позволяют избежать таких проблем. Особенность радиовыключателей заключается в большом диапазоне работы — до 350 м (в зависимости от модели). Управление может производиться с помощью простого пульта, который для удобства делается в виде брелока.
- С целью сохранения дизайна помещения. Если монтаж выключателя в углубление невозможен, приходится ставить накладные типы изделий, которые портят внешний вид комнаты и выглядят не очень солидно. Решение проблемы — установка беспроводного устройства, которое отличается небольшой толщиной и отлично вписывается в интерьер.
- В качестве альтернативы обычным устройствам. При очередном ремонте в квартире или доме хочется внести какие-то новшества в дизайн, сделать жизнь более комфортной. Одним из путей является монтаж беспроводного дистанционного выключателя. Такие изделия обойдутся дороже, но они просты в установке, имеют солидный вид и обеспечивают легкость управления освещением.
