Турбодефлектор для вентиляции: принцип работы и сравнение видов ротационных дефлекторов

Что такое турбодефлектор

Турбодефлектор из оцинковки с декоративным покрытием

Речь идет о специальном механизме вентсистемы, предназначенном для принудительной вытяжки. При этом ключевое преимущество турбодефлектора заключается в работе за счет силы ветра – никакого другого источника энергии, генерирующего электрической ток, не требуется.

Используется такой элемент вентиляции не только в жилом секторе, но и на промышленных объектах, а также сельскохозяйственного предназначения. Так, на животноводческих фермах турбодефлекторы служат для повышения эффективности удаления из помещений влаги и газов. А на перерабатывающих заводах и фабриках, такой подход, кроме обеспечения здорового микроклимата в цехах, еще и влияет на рациональность расходования энергоресурсов. Что напрямую влияет на себестоимость производимых товаров.

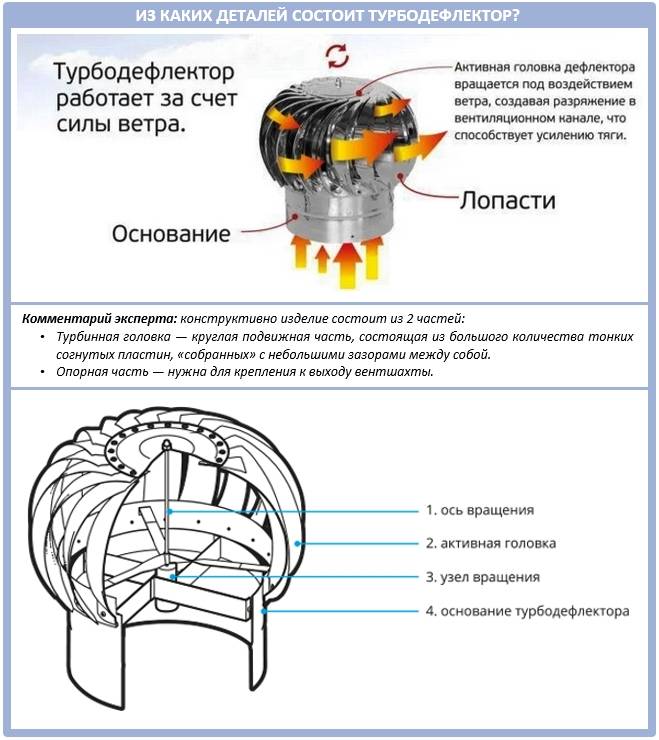

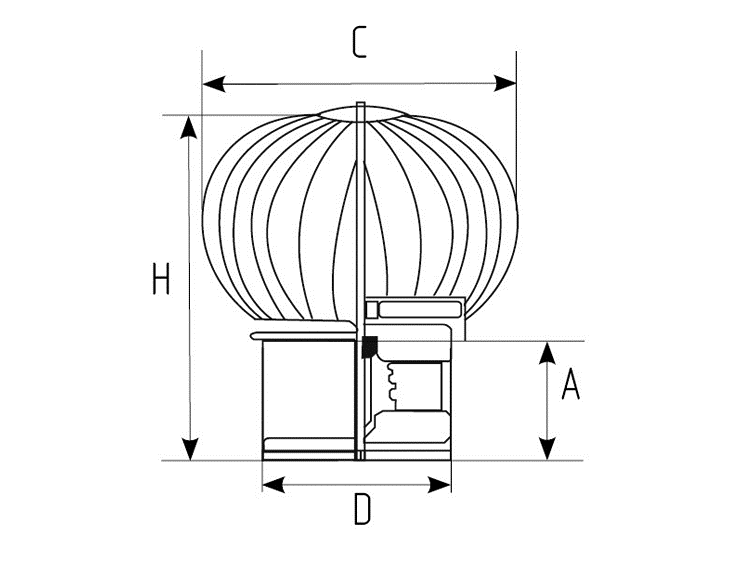

Как выглядит и его устройство

Как уже было сказано, состоит турбодефлектор из активной головки с лопастями, установленной на основание с помощью подшипников с нулевым сопротивлением.

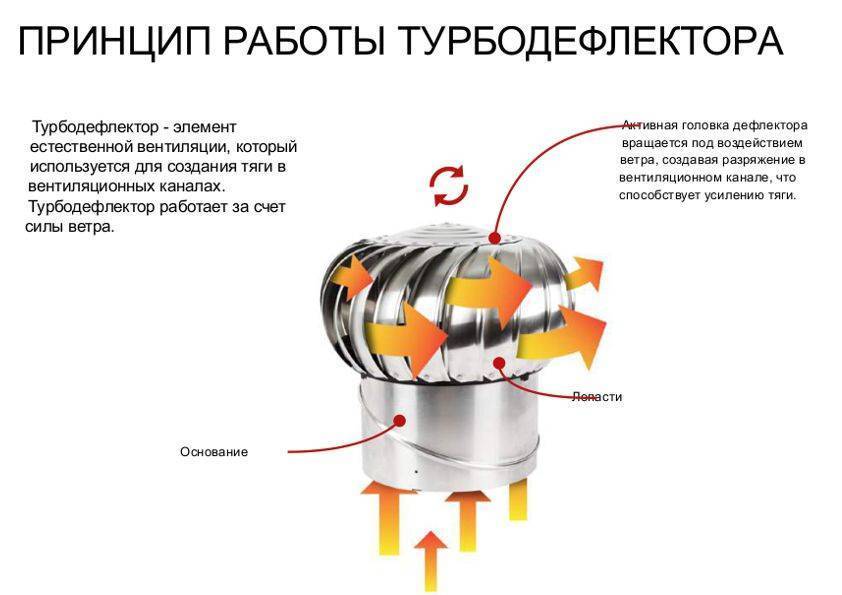

Верхняя часть устройства (турбинная головка) вращается вокруг своей оси за счет силы ветра, создавая необходимое разряжение внутри вентиляционной шахты. Нижняя часть при этом крепится к самому каналу с помощью саморезов.

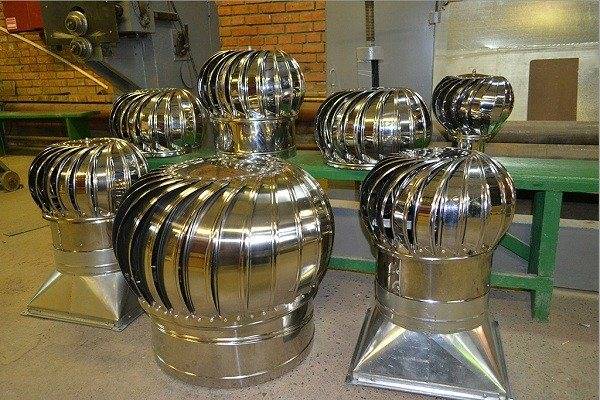

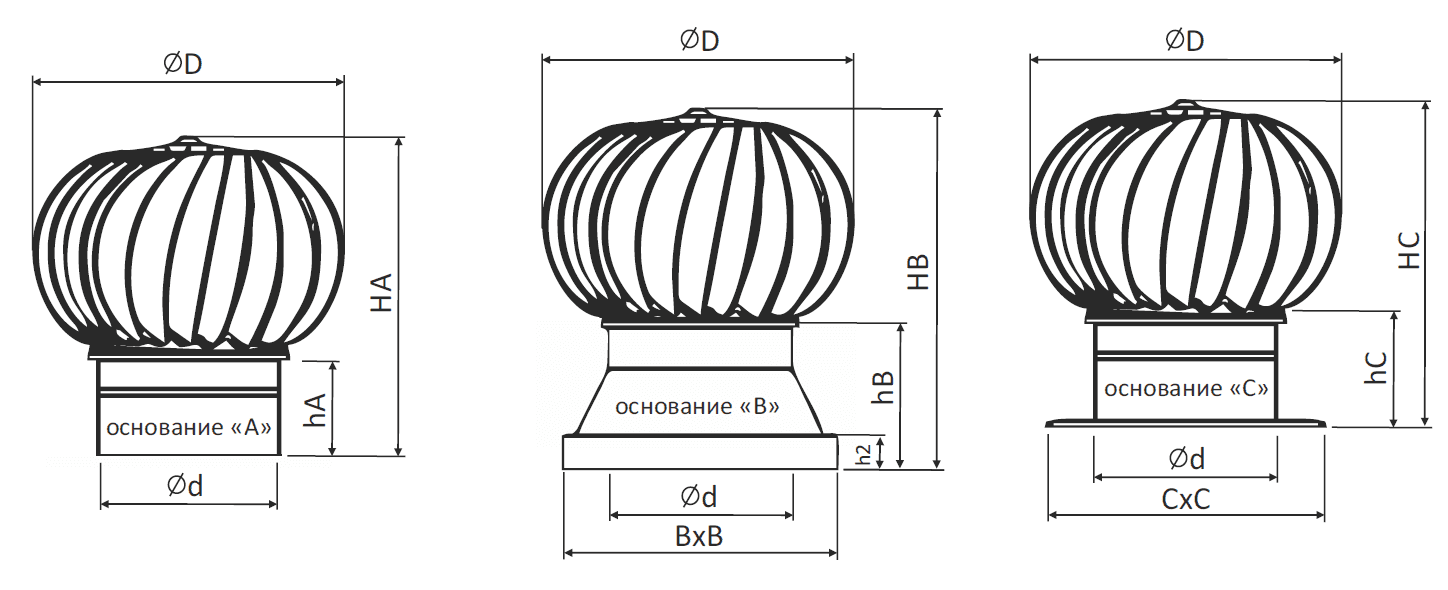

Производятся турбодефлекторы с тремя видами оснований:

• круглыми;
• квадратными;
• плоскими квадратными.

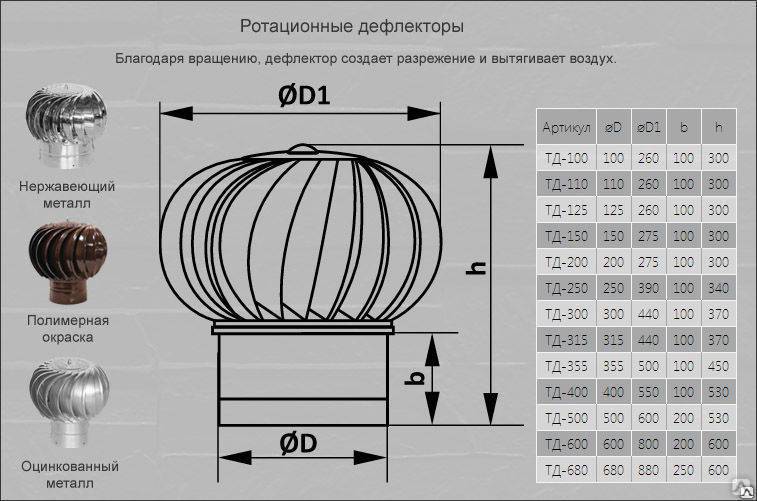

Размеры насадок при этом могут варьироваться от 10 до 68 сантиметров.

По запросу заказчика турбодефлектор комплектуется кровельными проходами, рассчитанными на угол сказа от 15 до 35 градусов. Фактические размеры переходов при этом могут быть самыми разными.

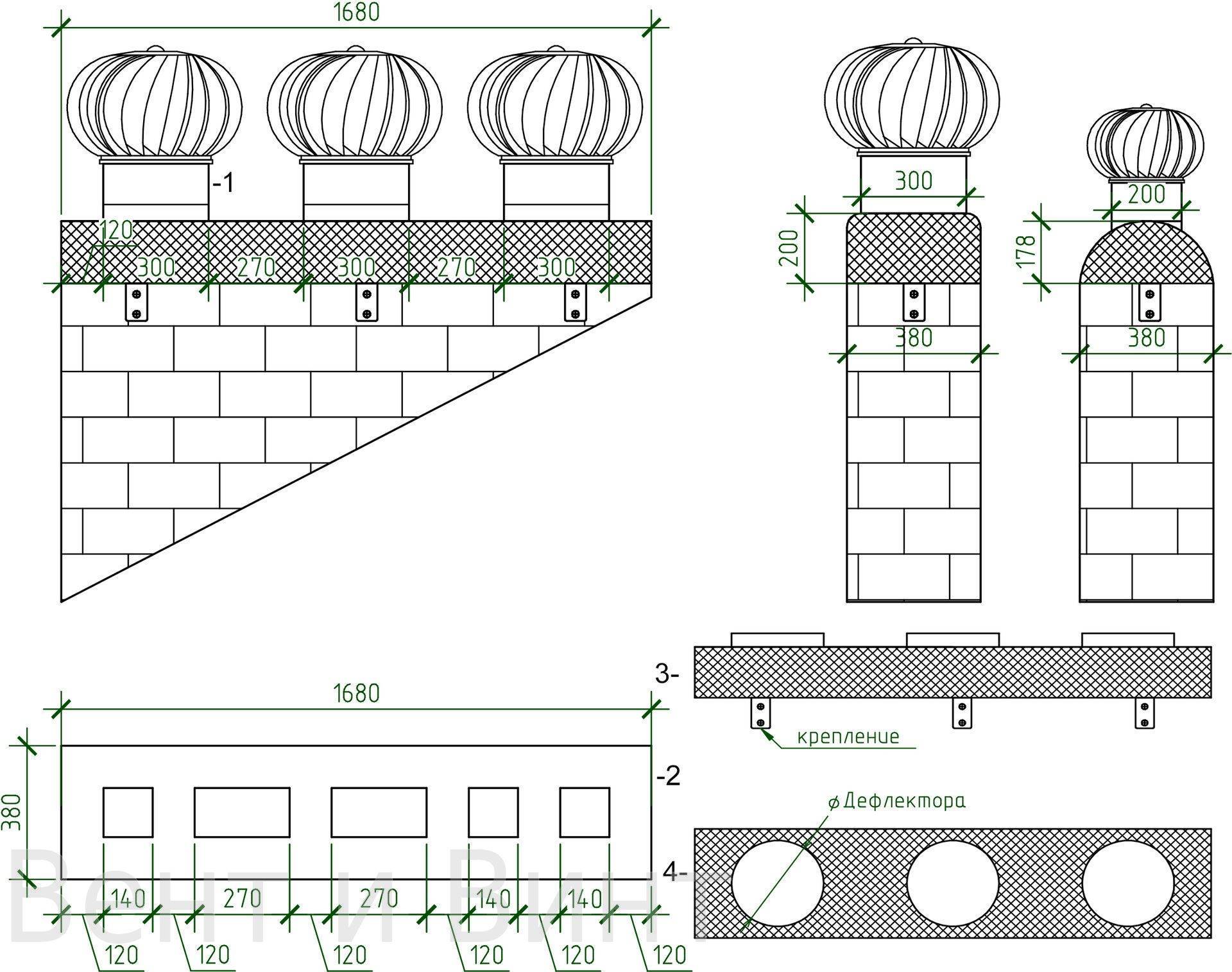

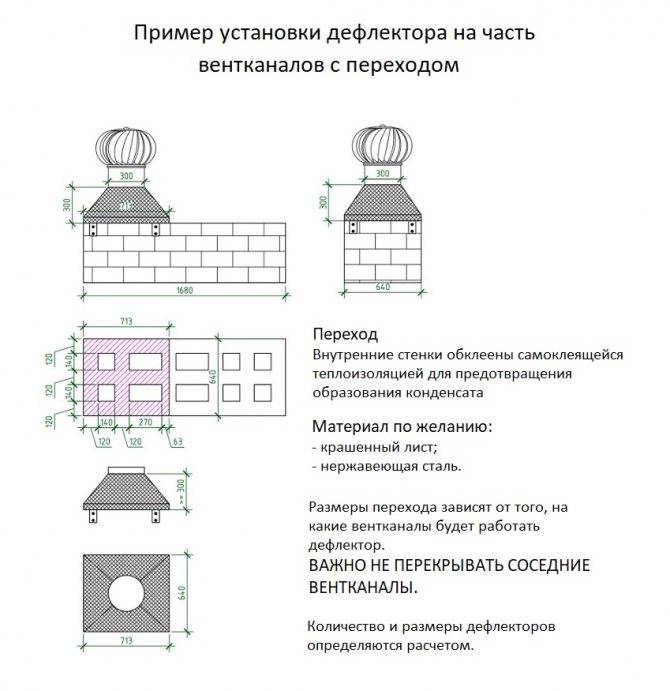

Устройство может устанавливаться как на типовые трубы, так и на нестандартные вентиляционные каналы. Именно поэтому переходы зачастую изготавливаются на заказ.

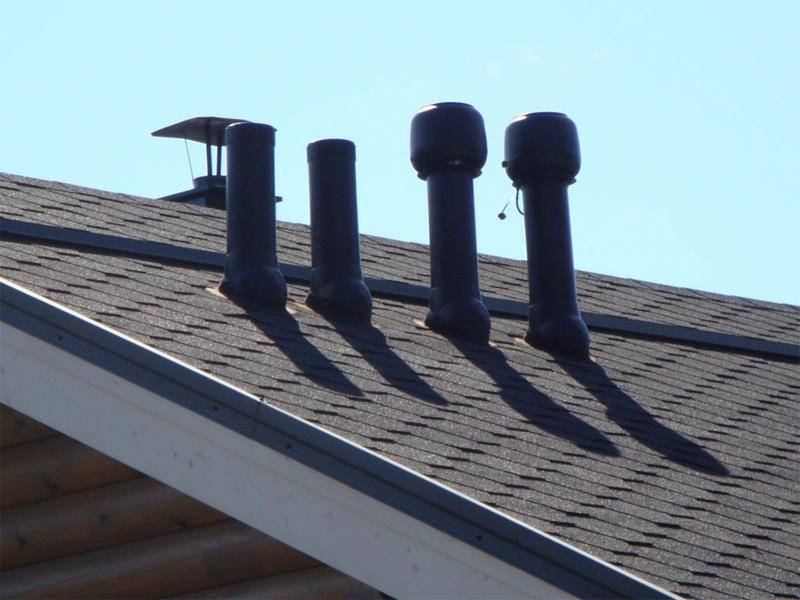

Дефлектор – неотъемлемая часть вентиляционной системы

Организация воздухообмена в доме производится системой элементов, узлов, механизмов, обеспечивающих многофункциональное ее действие: приток, удаление, озонирование, подогрев воздуха и другие операции. Важную роль в ней играет дефлектор вытяжной вентиляции. Приспособление аэродинамического типа оборудовано «колпаком». Компонуется на крыше сверху на вытяжной вентиляционной трубе в самой верхней точке. Функции:

• Защищает вентиляционный канал.
• Создает бесперебойную тягу для всей вентсистемы, активизирует ее работу.

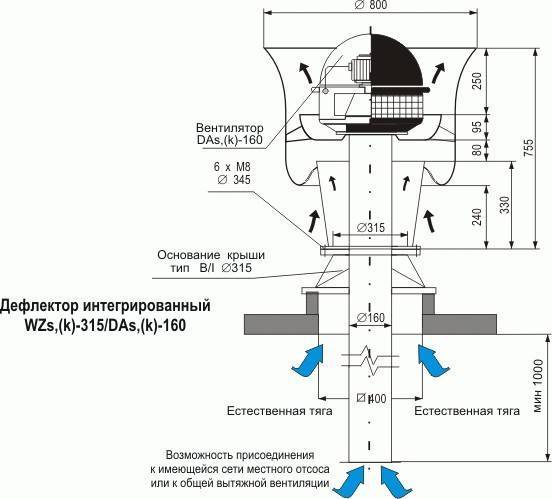

Конструкционное исполнение различное, но есть общие основные элементы:

• Два стакана: наружный слегка расширен в нижней части, внутренний – ровный.
• Зонт (колпак) – защитный элемент, предотвращающий попадание находящегося в воздухе мусора, осадков, мелких насекомых.
• Кронштейны для фиксации колпака.
• Патрубок.
• В некоторых устройствах предусмотрена защитная сетка, препятствующая попаданию в трубу мусора, но ослабляющая тягу, хотя и не существенно.

Оболочки корпусов в форме цилиндров, которые надеты один на другой. Над верхним из них крепится крышка. Верхняя часть каждого цилиндра оборудована кольцами. Такого вида отбои предназначены для корректировки направления воздушного потока в вентиляционном дефлекторе различного размера. Их установка спланирована так, чтобы пронизывающие потоки воздуха создавали его подсос через неплотности между кольцами, ускоряя тем самым вывод газов из вентиляции.

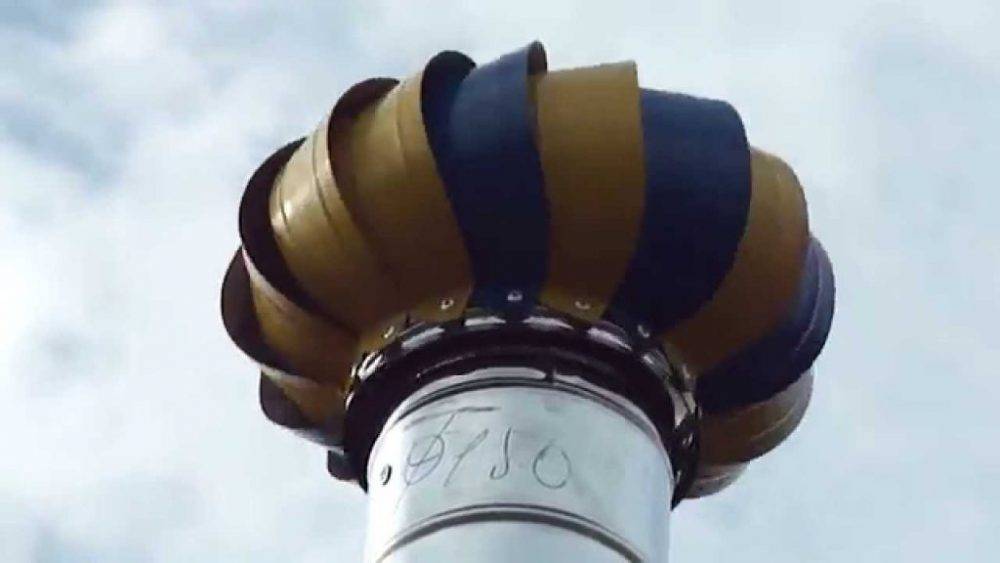

Турбодефлектор для вентиляции своими руками

Приток чистого воздуха в помещение обеспечивает вентиляционная система. Её эффективность зависит от внутренней тяги. При попадании в каналы воздуховода пыли и мусора, нормальная работа устройств нарушается. Чтобы исключить подобную вероятность на выходе трубы устанавливают дефлектор вентиляционный – прибор, формирующий тягу в вентканалах. Для чего нужен такой агрегат? – Данное устройство способно защитить шахты воздуховода от влаги, снега и дождя.

В продаже представлен широкий ассортимент моделей. Их устройство и принцип работы рассмотрены ниже. Самые простые модели можно изготовить своими руками.

Преимущества и недостатки турбодефлеторов

Что получит пользователь, который сделает турбодефлектор вентиляционный своими руками или купит его? Массу преимуществ и только положительные впечатления о его работе. Вот плюсы, которыми обладает изделие для вентиляции или дымохода:

1. Головка турбодифлектора, которая вращается, усиливает воздухообмен в вентиляционной или дымоходной трубе. Обратная тяга не образуется, а подкровельное пространство не накапливает конденсат. К тому же ротационное устройство работает намного лучше, обычный дефлектор.
2. Изделие работает исключительно на ветровой энергии, не потребляя электричество. Поэтому лишних расходов не будет, в отличие от использования электрических вентиляторов.
3. Если должным образом ухаживать за оборудованием и выполнить правильный монтаж, то срок службы будет составлять 10 лет, или 100 тыс. часов работы. Если взять турбодефлекторы из нержавейки, то их срок службы составляет 15 лет. К сравнению, вентиляторы работают в 3 раза меньше.
4. В вентиляционный канал не будут попадать снег, град, дождь, листва, грызуны. Турбодефлектор используется в местностях с сильными и частыми порывами ветра.
5. Конструкция оборудования легкая, удобная и компактная. Турбодефлекторы, диаметром 20 см и больше имеют вес несколько меньше, чем у дефлектора ЦАГИ. Изделия большого размера, который составляет 680 мм, имеет вес примерно 9 кг. Чтобы понять разницу, скажем, что дефлектор ЦАГИ такого же диаметра имеет вес до 50 кг.
6. Простота монтажа. Даже новичок справится с такой задачей. Нужна только инструкция и стандартный набор инструментов.

Вот почему турбодефлекторы так часто используются. Но наряду с плюсами, у изделий есть и некоторые минусы:

• если сравнивать с другими видами дефлекторов, то турбодефлектор несколько дороже. Правда, если сделать его своими руками, то это обойдется дешевле;
• при неблагоприятных атмосферных условиях, например, если нет ветра, низкая температура или повышенная влажность, то устройство может попросту не работать и остановиться. А ведь если дефлектор постоянно находится в движении, то он меньше подвержен обледенению;
• использование дефлектора для помещений с повышенным требованием к вентиляции, такими как медицинская лаборатория, производственные помещения, здания с химическими веществами, нельзя считать единственным средством. Все равно нужно устанавливать вентиляторы.

В зависимости от материала изготовления, цена на устройство может быть довольно высокой. Все же этих недостатков очень мало, поэтому многие предпочитают использование дефлектора для своей вентиляционной системы.

Это интересно: Строительство из теплоблоков своими руками

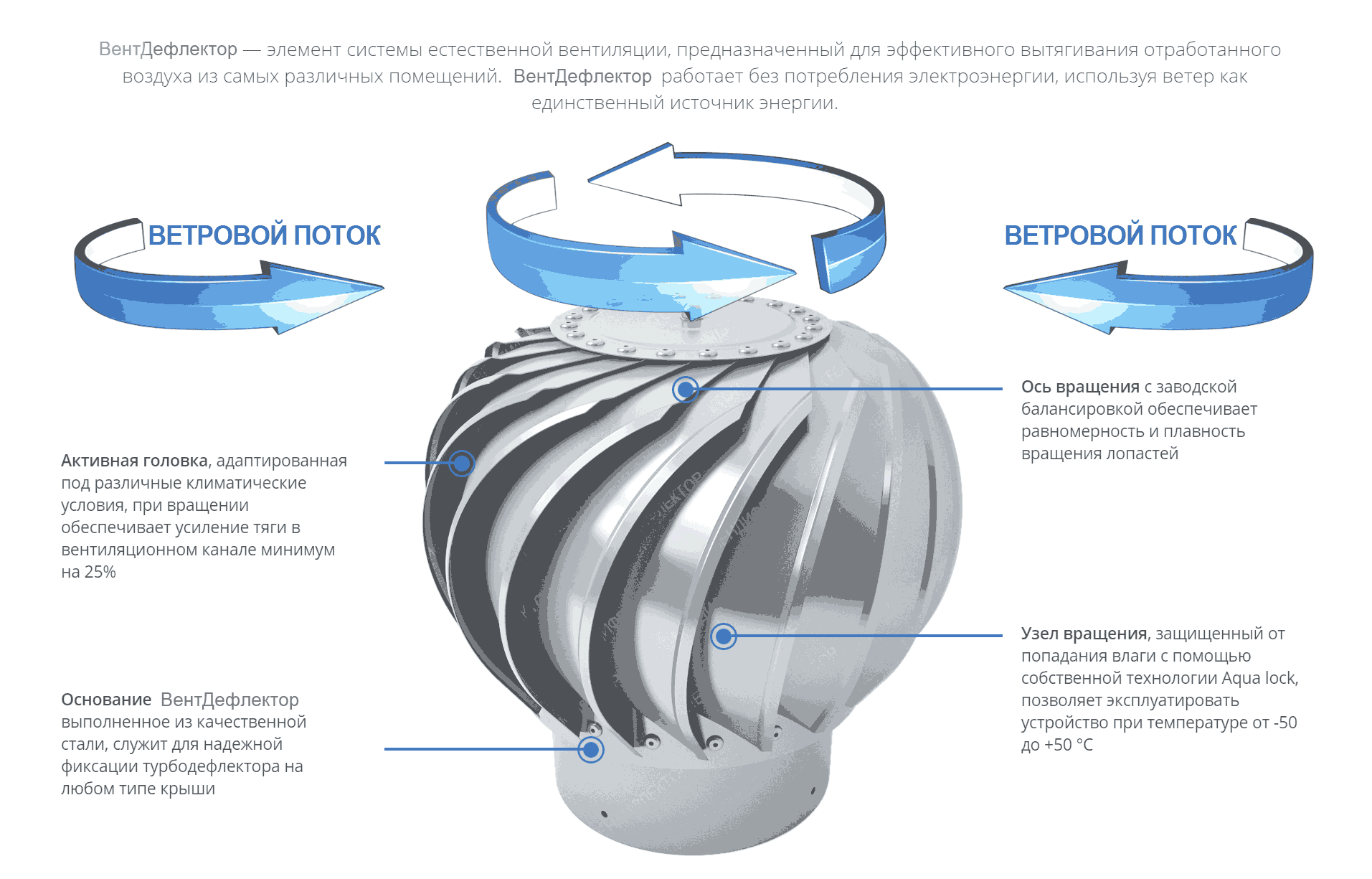

Конструкция турбодефлектора

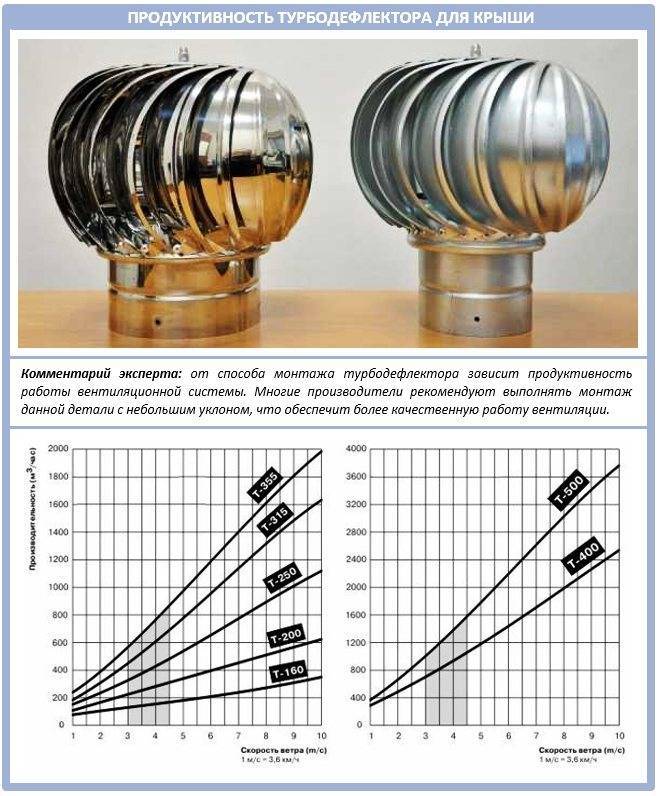

Поэтому в устройстве турбодефлектора используется энергия ветра, для усиления тяги в вентиляционной системе или в дымоходе достаточно ветра в 2 м/с. Максимальная скорость воздушного потока обычно ограничена 20 м/с.

Конструкция дефлекторной насадки для трубы состоит из трех частей:

• Корпус – турбина, изготовленный из двух десятков тонких металлических лопастей с криволинейной поверхностью;

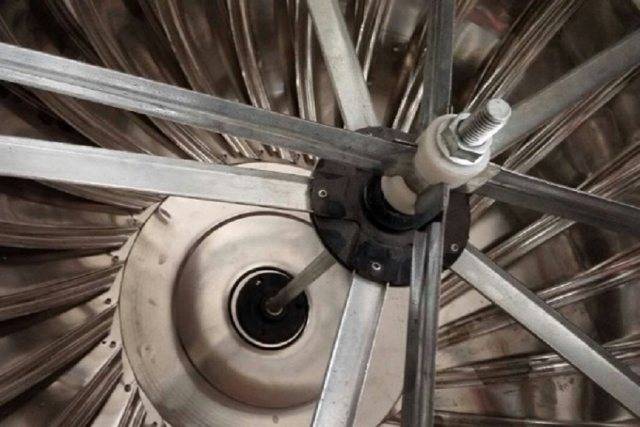

• Вал с подшипниковой опорой, соединенный с корпусом;
• Монтажное кольцо, устанавливаемое на вентиляционную трубу. В центре кольца находится опорная втулка для удержания вала в вертикальном положении.

Ранее турбодефлектор продавался с расчетом на установку на круглых оцинкованных трубах, используемых в обустройстве современных вентканалов. Сегодня можно купить несколько вариантов переходников и монтажных колец, обеспечивающих надежное удержание устройства на асбестоцементной трубе или кирпичной кромке вентиляционной шахты.

Область применения

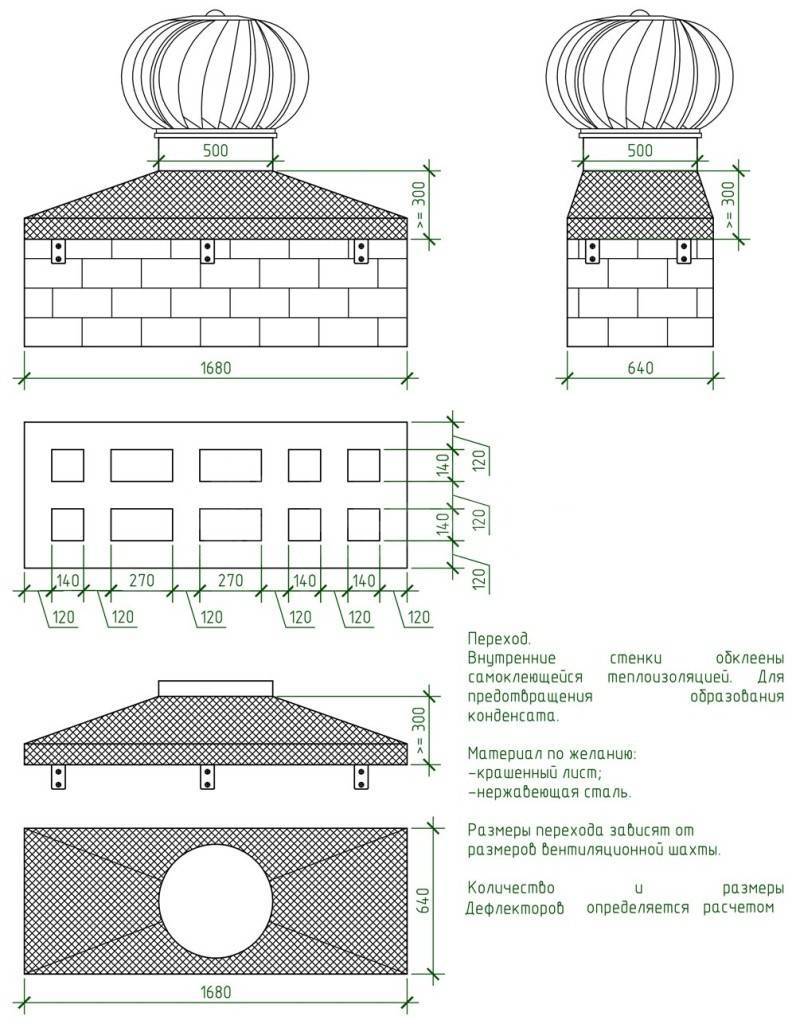

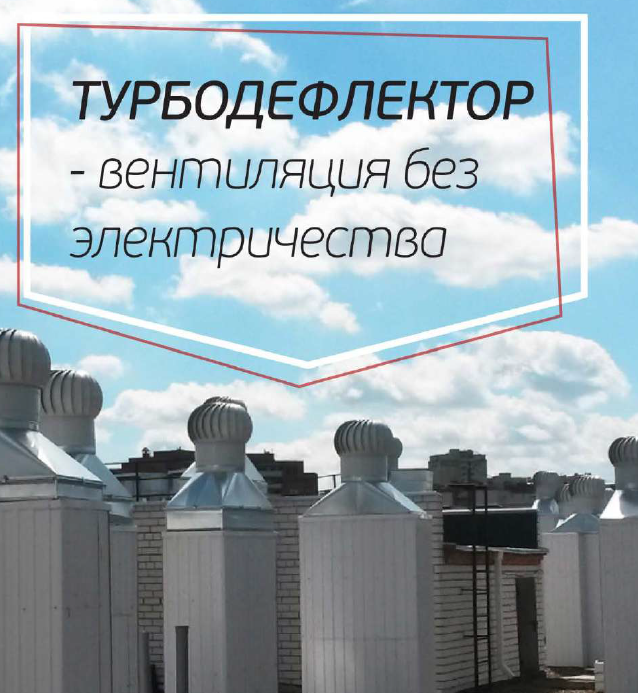

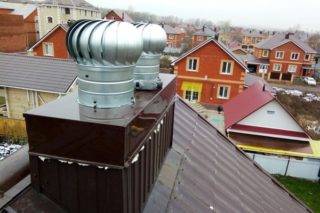

Турбодефлектор на вентканале многоэтажного строения

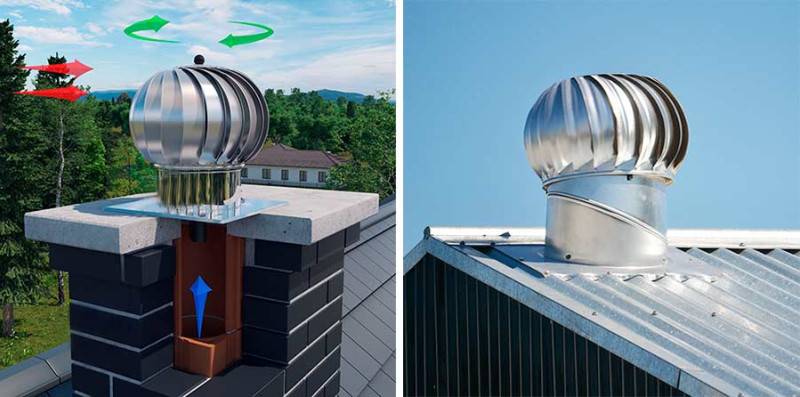

Ротационная насадка на оголовок вентиляционной шахты предназначается для помещений, которые требуют ускоренного воздухообмена. Устройство хорошо зарекомендовало себя в составе системы дымоотведения при отоплении строений.

Турбодефлектор применяется:

1. В домах многоэтажного сектора и частных строениях. Устройство увеличивает тягу в вентканалах последних этажей, устраняет риск обратной тяги. В собственных домах дефлектор ставится для проветривания погребов, кладовых, продуктовых хранилищ, используется для дымовых труб.
2. На фермах в строениях животноводческого и сельскохозяйственного назначения. Ими оборудуют шахтные стояки птичников, конюшен, сеновалов, хранилищ зерна.
3. На экологически чистых производствах и в цехах переработки.
4. В общественных залах и местах большого скопления людей, например, спортивных комплексах, торговых площадях, театрах и т. д.

Установка применяется для проветривания чердачных этажей и вентилирования подкровельного промежутка. Для этого применяется устройство с диаметром нижней части 315 – 355 мм, которое захватывает участок 50 – 80 м2. Величина вентилируемой площади чердака зависит от уклона кровли и увеличивается с крутизной наклона. Каминная вытяжка будет работать эффективнее при использовании роторного дефлектора.

Достоинства и недостатки

Преимущества турбодефлектора по сравнению с другими подобными устройствами:

• не потребляет электричество – ротационная турбина работает за счёт силы ветра, поэтому для её работы не требуется электрический ток;
• исключена вероятность попадания в систему вентиляции или дымоотвода атмосферных осадков, а также из-за закрытой и подвижной верхней части внутрь не сможет попасть мусор или залететь птица;
• детали турбины сделаны из высококачественного алюминия или нержавеющей и оцинкованной стали;
• подвижная головка эффективнее неподвижных устройств разряжает воздух, не позволяя в жаркую погоду перегреваться помещению, тем самым снижая расходы электричества на кондиционирование;
• выводит излишки влажности, не давая образовываться конденсату на стенах и под крышей здания, а также накапливаться в утеплителе и других материалах, тем самым продлевая их срок эксплуатации;
• количество наростов наледи в вентиляционных каналах с вращающейся турбиной заметно меньше, чем у неподвижных дефлекторов;
• все детали ротационного турбодефлектора надёжно скреплены, даже при сильном порыве ветра устройство не будет сорвано с трубы или перекошено;
• имеет эстетичный внешний вид, благодаря чему его можно использовать и на жилых зданиях;
• экологически безопасное устройство и простое обслуживание;
• срок эксплуатации турбодефлектора 15 лет.

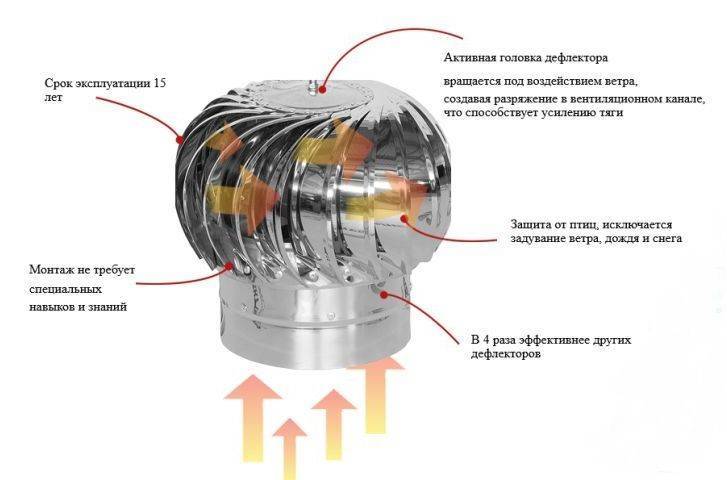

Преимущества турбодефлектора

Основной недостаток – в случае полного отсутствия ветра активная головка ротационной турбины прекратит движение. Если она остановилась в период заморозков с атмосферными осадками, то существует вероятность её примерзания, из-за чего устройство не сможет снова начать вращаться.

Цена

Стоимость ротационной турбины напрямую зависит от размеров присоединительного канала и материала, из которого она сделана. Турбодефлекторы из оцинкованной стали стоят дешевле, чем модели, произведённые из нержавейки. Средняя цена оцинкованной ротационной турбины ТД-110 начинается от 2200 рублей, а нержавеющей от 3400 рублей.

Турбодефлектор экономит значительное количество электроэнергии и помогает держать комфортную температуру в помещениях. Ротационная турбина решает проблему с излишней сыростью и затхлостью воздуха даже в больших многоэтажных зданиях, выводит пыль и пары вредных веществ. Благодаря постоянному движению активной головки полностью исключается вероятность опрокидывания тяги. Уже в первый год использования турбодефлектор окупает себя за счёт экономии электроэнергии.

Дефлекторы ЦАГИ: особенности конструкции, выгоды и недостатки применения

Схема такого устройства, как дефлектор ЦАГИ или подобного типа, во множестве создаваемых и в промышленных масштабах, и в полукустарных мастерских, и собственноручно для нужд приватного домовладения достаточно проста.

Дефлектор ЦАГИ состоит из простых деталей и его конструкция не отличается сложностью

Она составлена следующими элементами:

• нижним патрубком, который устанавливается на оголовке воздушного отвода (дымовой или вентиляционной трубы);
• диффузором – в виде усеченного конуса, прикрепленного к патрубку узким концом и расширяющегося в направлении верхней части. Конусовидным сужением диффузора обеспечивается изменение показателей воздушного потока;
• зонтом (верхним защитным колпаком), установка которого обеспечивает защиту от попадания в систему извне атмосферных осадков, пыли, листьев и прочего сора, мелких птичек и т. п.;
• кольцом – основным визуально воспринимаемым элементом устройства. Его устанавливают на внешней стороне диффузора, используя для этой цели кронштейны;
• обечайкой – внешней оболочкой приспособления;
• ножками, с помощью которых фиксируется зонт.

Выполняя расчет такого дефлектора, принимают во внимание некоторые ограничения, существующие относительно габаритов. Размеры дефлектора ЦАГИ ограничиваются величиной внешнего диаметра воздушного отвода, который не может быть менее 100 мм и более 1250 мм (размеры находятся в соответствии с нормами СНиП 41012003)

Конструкцией устройства достигаются несомненные выгоды его установки, состоящие в:

• повышении эффективности работы воздушного отвода за счет усиления самотяги и препятствования возникновению обратной тяги, оцениваемой специалистами в пределах 15-20 % при грамотном выполнении существующих рекомендаций;
• предохранении канала трубы от засорения и попадания атмосферной влаги;
• возможности изготовления дефлектора ЦАГИ своими руками, включая и выполнение чертежей. При этом вполне допустимо использовать имеющиеся под рукой материалы меньшей стоимости. Это не относится к устройствам, устанавливаемым на дымоходы с агрессивной рабочей средой, где потребуется нержавеющая сталь.

К недостаткам в работе устройства относятся:

1. Необходимость проверок при сильных морозах, когда образовавшаяся внутри внешнего цилиндра наледь способна значительно сузить площадь проходного сечения воздушного отвода, внеся перебои в его работу или даже полностью заблокировать его.
2. Препятствуя сильным ветровым потокам, устройство в тихую погоду, когда ветер слаб или устанавливается штиль, ухудшает естественную тягу.

В безветренную погоду дефлектор ЦАГИ может ухудшать естественную тягу, но этот недостаток не считается существенным

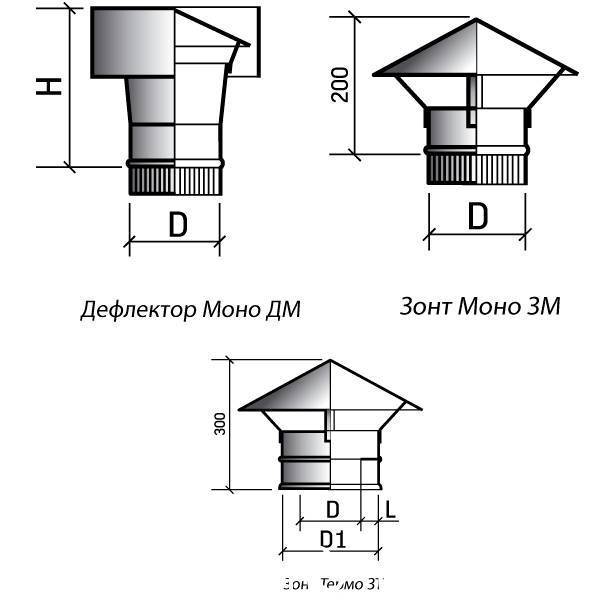

Монтаж дефлекторов на дымоход: инструкция

Дефлектор на дымоход — это простая конструкция в виде конуса, которая прикрывает печную трубу на крыше дома. Такое приспособление создаёт хорошую тягу внутри дымохода, препятствует его загрязнению и защищает от осадков и порывов ветра.

Что такое турбодефлектор

Устройство, напоминающее по форме и размерам средневековый восточный головной убор – тюрбан. По сути, это насадка на верхний срез вентиляционной трубы:

• Корпус вентиляционного турбодефлектора представляет набор спиральных полосок из металла, собранных и закрепленных на плоской стальной «макушке» — площадке.
• Конструкция позволяет тыквообразному корпусу вращаться с небольшой скоростью вокруг вертикальной оси. Скорость вращения блестящего корпуса невелика, всего 3-5 об/с, поэтому правильно установленный турбодефлектор при небольшом ветерке не создает какого-либо дискомфорта, не издает шумов и скрипов.

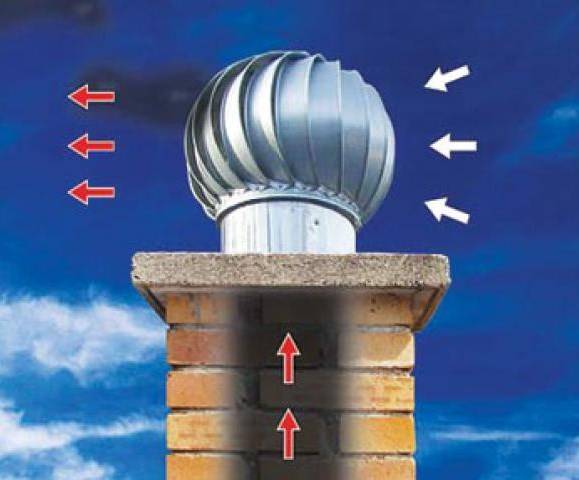

Принцип работы дефлектора

Разновидности дефлекторов для дымоотводов

Хотя конструкция и принцип работы дефлекторов на дымоход практически не отличаются в разных моделях, можно выделить наиболее популярные у пользователей разновидности этих устройств:

ЦАГИ — имеет форму цилиндра и венчается небольшим конусом, изготавливается из оцинкованной или нержавеющей стали. Тарельчатый — модель с простой открытой конструкцией, обеспечивает тягу вне зависимости от скорости и направления ветра. Круглый «Волпер» — аналог ЦАГИ, имеет похожую форму, немного отличается в верхней части (конус заменён пластиной). Дефлектор Григоровича — ещё одна разновидность ЦАГИ, в конструкции которой конус направлен вниз. Н-образный — имеет два канала, благодаря этому воздух поступает в трубу с двух сторон.

Небольшие отличия в конструкции имеют вращающиеся модели дефлекторов на трубу дымохода. Они работают вне зависимости от направления ветра, однако малоэффективны в штиль. К таким устройствам относятся:

Дефлектор-флюгер — модель с вращающимся корпусом и флюгером, меняет положение в зависимости от направления ветра. Вращающийся — самый эффективный дефлектор на дымоход для газового котла. Вращается в одном направлении, создаёт хорошую тягу и защищает трубу от загрязнений.

Разновидности турбодефлекторов

Принцип работы

Независимо от размера, количества деталей и формы отражателей все дефлекторы работают по одному принципу. Аэродинамическое устройство устанавливают в верхней части дымовой трубы. Таким образом создается препятствие воздушным потокам. При ударе о стенки цилиндра ветер теряет свою силу направления, разбиваясь на множество мелких и более слабых воздушных потоков.

Остатки потоков, поднимаясь по корпусу, частично захватывают выходящий из трубы дым. Тяга в дымоходном канале увеличивается. Поскольку завихрений нет, угарный газ и дым не могут попасть обратно в трубу и выбрасываются наружу полностью.

Кроме своего основного предназначения дефлекторы часто выполняют декоративную роль. Однако сам по себе отражатель ничего не даст, если он установлен неправильно. На его эффективность влияют правильно подобранное сечение соединительного патрубка, установленный на достаточной высоте дымоход и расположение трубы на крыше.

Установка устройства и этапы монтажа

Оптимально монтировать дефлектор на трубу до того, как она будет установлена на дымоход или воздуховод на крыше. Это облегчит достаточно трудоемкий процесс и сделает работу более безопасной.

Для установки дефлектора потребуются следующие инструменты и материалы

• электродрель;
• саморезы;
• резьбовые шпильки;
• гайки;
• рожковые ключи;
• металлический хомут.

Этапы установки

• Отметить места будущих крепежей на трубе (в 10–15 см от края) и диффузоре.
• Просверлить отверстия в деталях по намеченным точкам, убедиться в их совпадении, примерив элементы друг к другу.
• Продеть через отверстия резьбовые шпильки и зафиксировать их гайками с обеих сторон на диффузоре и трубе. Гайки лучше закручивать одновременно, чтобы не согнуть лист металла.
• Поднять конструкцию на крышу дома, надеть трубу на дымоход и зафиксировать её хомутами.

Необходимо проследить, чтобы все части конструкции точно соединялись друг с другом, не оставляя зазоров и щелей. Для этого нужно особенно плотно закрепить трубу хомутами, по возможности — обработать стыки герметиком.

Чертеж конструкции дефлектора ЦАГИ

• d – диаметр внутри вентиляционного канала, которому должна соответствовать узкая часть диффузора;
• 1,25 d – расчетная величина диффузора в широкой части;
• 1,7 d – значение ширины зонта;
• 2 d – требуемый диаметр кольца;
• 1,2 d – значение высоты кольца;
• d/2 – расстояние между узким фрагментом диффузора и нижним краем кольца.

На основании полученного значения диаметра воздуховода определяются все расчетные величины элементов будущего приспособления. Чтобы не допустить ошибок, рационально сначала собрать макет дефлектора из картона. Для этого на бумажные листы наносят разверстку каждой из деталей устройства, а вырезав, собирают модель. Если расчеты размеров дефлектора ЦАГИ выполнены верно, то приступают к изготовлению прибора.

1. Картонные заготовки служат клише для изготовления металлических деталей своими руками. Они накладываются на стальной лист, и по их контуру наносятся рисунок каждой детали. Затем они вырезаются ножницами по металлу. На срезах металл рекомендуют подогнуть на 5 мм пассатижами, а затем отбить молотком.
2. Диффузор изготовляют, сворачивая заготовку в цилиндр, края которого скрепляют, используя болты или заклепки. Применяют также сварку.
3. По аналогии выполняют внешнее кольцо, а для колпака сворачивают конус, соединяя края.
4. Вырезают металлические полоски размером 20×6 см. На зонтике колпака просверливают отверстия, отмерив 5 см от края, и крепят полоски, заранее подогнутые по длинным сторонам и отбитые молотком. Полоски загибают, придавая им П-образную форму.
5. Выполненными скобами зонтик соединяют с диффузором. Далее собранная таким образом конструкция вставляется во внешнее кольцо.

Дефлектор ЦАГИ, правильные размеры и сборка приспособления, его монтирование на шахте позволят обойтись без принудительной механической вентиляции, которая работает от электросети и потребляет дорогостоящую электроэнергию.

Когда устройство готово, остается его зафиксировать на воздуховоде. Если это металлическая труба, то, просверлив отверстия, дефлектор крепят к ней, применяя саморезы или болты. Если шахта выложена из кирпича, то фиксируют приспособление при помощи хомута

Важно, чтобы между дефлектором и каналом не оставались зазоры. Поэтому хомут затягивают плотно, а стыки заделывают герметиком

Для дополнительного улучшения тяги рекомендуют устанавливать дефлектор вытяжной вентиляции выше уровня крыши на 1,5 – 2 метра

В этом случае используют схему крепления устройства на отрезок трубы, которую затем монтируют на вентиляционный канал и крепят, используя металлические хомуты. Диаметр данной трубы должен быть немного больше диаметра основной шахты вентиляционной системы

Для дополнительного улучшения тяги рекомендуют устанавливать дефлектор вытяжной вентиляции выше уровня крыши на 1,5 – 2 метра. В этом случае используют схему крепления устройства на отрезок трубы, которую затем монтируют на вентиляционный канал и крепят, используя металлические хомуты. Диаметр данной трубы должен быть немного больше диаметра основной шахты вентиляционной системы.

Хорошая вентиляция в доме обеспечивает чистоту воздуха, помогает поддерживать комфортную температуру и влажность. Поэтому, понимая, что такое дефлектор и его роль в вентиляции, отпадают всякие сомнения в вопросе установки устройства.

Заключение

Кроме перечисленных систем усиления разряжения в вентиляционной трубе, существует достаточно много комбинаций и модификаций с двойными насадками, с перфорированными стенками, с пылеуловителями, напорными трубами и клапанами обратной тяги. Но все они, так или иначе, обладают меньшей эффективностью и более сложным устройством, что неминуемо сказывается на устойчивости работы конструкции.

Рекомендуемые записи

Солнечные батареи для дома

Как сложить кирпичную печь

Установка инфракрасного обогревателя

Лучшие банные печи для русской бани

Вентиляция в частном доме для кухни

Система вентиляции на кухне в квартире

4

Делаем приспособление на вытяжку – как получить качественный результат?

После выполнения расчетов и составления чертежей запасаемся такими инструментами: сварочник, ножницы по металлу, рулетка, рожковые ключи (комплект), хомут, электрическая дрель, гайки и болты, болгарка, металлическая полоса. В качестве материала для изготовления устройства на дымоход используем оцинкованные листы стали (берем металл толщиной 0,3–0,5 мм).

Теперь приступаем к главному – делаем дефлектор Григоровича. Почему именно его? По той причине, что он подходит для любых регионов. При всех погодных условиях такое приспособления обеспечит постоянную тягу в трубе.

Порядок действий следующий:

1. Отмечаем контуры всех элементов дефлектора на листе металла. Совет: удобнее всего сначала вырезать в натуральную величину лекала деталей из плотного картона и обвести их по контуру на железе.2. Вырезаем из металлического листа обратный конус, диффузор, внешний цилиндр, колпак.3. Сворачиваем корпус устройства, просверливаем его по краям, фиксируем конструкцию заклепками.4. Сгибаем и соединяем остальные элементы по такому же принципу. Вместо заклепок разрешается использовать болты либо выполнять сварное соединение.5. Берем металлическую полоску, вырезаем из нее кронштейны для фиксации колпака.6. Подготовленные крепежные элементы устанавливаем с наружной стороны диффузора-конуса. Оптимально делать это с помощью сварки.7. Обратный конус прикрепляем к зонтику (болты либо сварное соединение).

Дефлектор готов. Остается только собрать его и установить на дымоход. Такая операция под силу любому домашнему умельцу. Сборка конструкции выполняется так: первым ставим на дымоход нижний цилиндр, фиксируем его болтами. Затем на смонтированный цилиндр устанавливаем диффузор, используя для крепления хомут. Последний шаг – закрепление обратного конуса и колпака на кронштейны.

Все соединения делаем максимально надежными и прочными! Помните, что самодельный дефлектор станет подвергаться нешуточным ветровым нагрузкам. Если установка дефлектора осуществляется на большой по сечению вентиляционный или дымовой канал, желательно дополнительно зафиксировать элементы конструкции растяжками. Их несложно сделать из любой стальной проволоки.

Дефлектор, сделанный своими силами, несомненно, не будет иметь какой-либо декоративной ценности. Зато он прекрасно справится со своей основой задачей – усилит тягу процентов на 20–25. Пользу от него вы оцените сразу после начала отопительного сезона.
