Трубы для внутренней канализации в доме: сравнительный обзор современных видов труб

Керамические канализационные трубы

Характеристики керамических труб дают возможность их применения в особенно неблагоприятных условиях. Керамические трубы для канализации целесообразно применять при высоком уровне грунтовых вод, которые характеризуются высокой агрессивностью. Единственно возможным вариантом при таких условиях делает их стойкость к коррозии. Невосприимчивость к химическим воздействиям дает возможность использовать керамические трубы для устройства производственной канализации, где стоки характеризуются большим содержанием химически активных элементов. Эти изделия отличаются устойчивостью к статическим нагрузкам.

Толщина стенок позволяет укладку в местах с движением транспорта. Диаметр керамических труб позволяет их использование для устройства канализационных систем с высокой интенсивностью отвода стоков.

Трубы из керамики

Недостатки труб из керамики:

Стандартная длина труб незначительна, что увеличивает трудоемкость их монтажа и снижает его скорость. Значительный вес усложняет транспортировку и монтаж

Керамические трубы очень хрупкие – их достаточно просто повредить при неосторожном ударе. Доставку и укладку необходимо производить с большой осторожностью. Керамика заморозку, в отличие от пластиковых труб, не переносит – изделия лопаются

Керамика заморозку, в отличие от пластиковых труб, не переносит – изделия лопаются

В связи с этим при монтаже необходимо соблюдать определенные глубины заложения, либо проводить все требуемые мероприятия по теплоизоляции. Трудность разрезки по необходимому размеру, так как трубы хрупкие.

Легче, выше, прочнее

Металл становится все дороже, установку хочется сделать проще, а само производство удешевить. Для всех этих целей подходит пластик. Но и здесь все не так просто, поэтому выбирать придется для конкретных условий из таких видов:

• трубы из полиэтилена;
• трубы из стеклопластика.

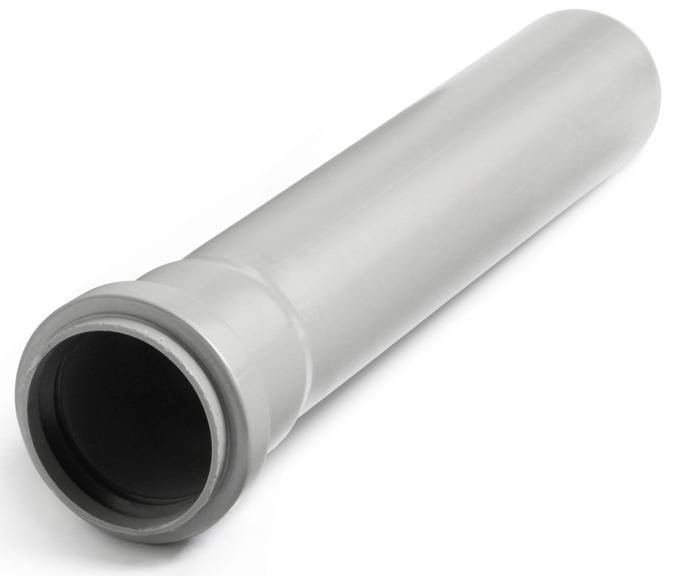

Скорее всего, в новостройках вы видели трубы серого цвета , а, может быть, уже успели установить их и у себя дома. Они изготовлены из ПВХ, или поливинилхлорида. Такой материал очень просто получить, переработав бутылки или другие изделия. Эти трубы обладают большим количеством преимуществ, но есть и свои недостатки. Небольшой вес не требует особого транспорта для транспортировки, также их легко поднять на большую высоту, чтобы осуществить монтаж. Химические вещества не представляют опасность для труб этого вида. Внутренняя поверхность очень гладкая, поэтому нечему задерживать отходы и создавать заторы. Форма патрубков рассчитана на то, что один человек легко справится с их установкой.

Трубы для наружного применения окрашивают в оранжевый цвет, при этом повышается устойчивость к отрицательным температурам. При выборе для такого рода установки стоит учесть, будет ли транспорт оказывать давление на поверхность, под которой они будут находиться. Если движение будет интенсивным, тогда стоит подобрать изделия, которые имеют увеличенную прочность.

Если есть потребность организовать постоянный слив горячей воды, то здесь отлично подойдут полипропиленовые трубы. Они обладают всеми достоинствами предыдущих, кроме жесткости. Этот материал имеет высокую пластичность, что, впрочем, можно использовать как преимущество. Они выдерживают температуру до 100°C без деформации и проседания.

Для магистральных канализаций применяют полиэтиленовые трубы. Они выполняются гофрированными и могут быть двухслойными. Их диаметр может достигать 20–80 см. Такая конструкция дает возможность выдерживать большое давление. Этот материал хорошо переносит различные грунты, не подвергаясь их воздействию. Монтаж не вызывает особых проблем, он выполняется с применением манжет или холодной сварки. Однако не рекомендуется использовать этот вид изделий там, где есть постоянный поток горячей воды, т.к. она может привести к деформации и выходу из строя. Если линия будет проходить под дорогой, то ее укладывают в бетонные короба, чтобы исключить воздействие проседающей массы.

Для ПВХ и стеклопластиковых труб была разработана целая система патрубков, которые очень просто монтируются и собираются в единую конструкцию

Стоит учитывать, что они бывают различных диаметров, поэтому важно не ошибиться в выборе

Определенные несостыковки смогут сгладить компенсационные муфты, которые могут свободно перемещаться для соединения двух патрубков. Особенно стоит выделить обратный клапан, который пропускает слив только в одном направлении, это дает возможность предотвратить затопления в доме. Каждый фитинг оборудован резиновым уплотнителем, который обеспечивает герметичность. Для того чтобы было легче соединять все элементы, их можно предварительно смочить.

Если вы собираетесь самостоятельно монтировать наружную канализацию, есть несколько полезных нюансов, которые позволят сделать это наилучшим образом:

Вот еще несколько интересных применений такого рода труб:

• используйте их для организации ливневых систем ;
• чтобы изготовить желоб, просто разрежьте трубу на две части;
• для крепления используйте стандартные хомуты;
• патрубки можно применять для полива различных растений, для этого их закапывают в землю и наполняют водой с удобрениями.

Варианты для наружной системы канализации

Асбестоцемент

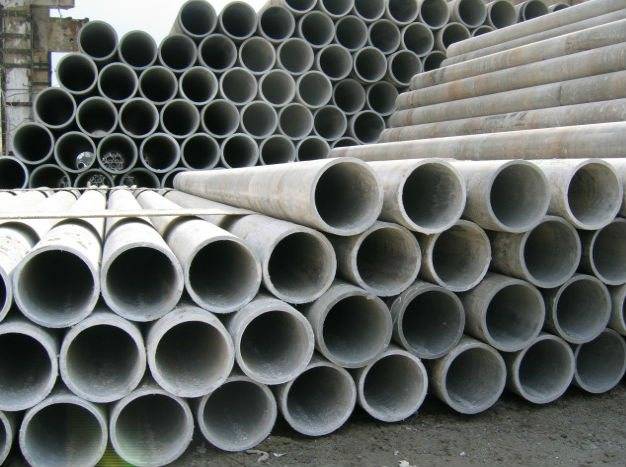

Асбестоцементные трубы для канализации Это одни из самых долговечных труб, которые часто применяются для создания трубопроводов в системе канализации. Асбест и цемент — такие материалы, которые не боятся ни агрессивной химии, ни гнили, ни ржавчины. Трубы из них — долговечны и надежны, сравнительно просты в монтаже, внутри не образуются засоры. Да и цена на них приятная. Однако такие изделия наносят вред как здоровью человека, так и природе — они являются источником канцерогенов. Кроме этого, они легко повреждаются от сильных ударов — хрупкие. Да и перевозить их непросто — тяжелые.

Плюсы

• низкая цена
• устойчивость к различным воздействиям
• долговечность
• не засоряются

Минусы

• опасны для человека и природы
• неустойчивы к механическим нагрузкам и воздействиям
• тяжелые

Бетон и железобетон

Бетонные трубы для канализации Очень тяжелые, но при этом практически вечные материалы, из которых нередко делают некоторые части канализационной системы. Естественно, в жилых домах внутри таких труб нет, а вот на предприятиях, на очистных из них часто делают систему стоков. Что касается частного использования, то бетонные кольца отлично подходят для сооружения септиков. И бетон, и железобетон — материалы, которые легко справятся с различными воздействиями, будь то механическая нагрузка или действие химии. Они не ржавеют, способны служить десятилетиями, да и стоят совсем недорого. Главные минусы — огромная масса материала, из-за чего в монтаже изделия из бетона и ЖБ очень сложны. А внутри на стенках из-за шероховатости часто появляется осадок.

Плюсы

• очень прочные
• долговечные
• идеальны для промышленности и создания септиков
• не ржавеют
• не боятся высоких температур
• дешевые

Минусы

• сложность транспортировки
• сложность монтажа

ПП-трубы

Полипропиленовые или ПП-трубы — также новый пластиковый строительный материал с высокими показателями прочности.

Полипропиленовая труба для внутренней канализации

Преимущества:

• устойчивость к высоким и низким температурам,
• долговечность,
• лёгкость,
• устойчивость к кислотам и щёлочам,
• прочность,
• простота монтажа.

Недостатки:

неустойчивость к температуре выше 80°С.

Недостатки ПП-труб касаются температур выше 95°С и работы с пожароопасными объектами. Высокие температуры плохо влияют на полипропилен, впрочем, как и на остальные полимерные материалы. В целом этот материал отлично подходит для любых канализационных систем. ПП-трубы используют для ливневой канализации, в частных домах и многоквартирных благодаря прочности и износостойкости.

Подбираем трубопровод в частный дом и на дачу

Порядок действий:

1. Пересчитайте все подключаемое оборудование и рассортируйте по нагрузке на сеть (унитазы и биде единовременно сбрасывают большие массы). По таблице выше подберите, какой диаметр нужно к ним подключать.
2. Рассчитайте нагрузки на стояки и общий вывод. Для частного дома – диаметр наружного отвода (бытовая канализация + дождевые стоки).
3. Отдельно выделяется оборудование, сбрасывающее воду, близкую к кипению. Исходя из этого, уточните материал, наиболее подходящий в данном случае.
4. Полученная система (отводы, стояк, фановая, внешний вывод), скорее всего, будет комбинированной по материалам (ПВХ+металл). Некоторые типы систем, затратные при монтаже (бетонные), окупаются долгим сроком службы.
5. Разметив приблизительную схему прокладки, учитывайте, что повороты срезаются под 45 градусов и засоры возникают обычно на этих участках и на ветвлениях системы. Если поблизости нет подключаемых устройств, имеет смысл обустроить ревизионные отверстия.

Помните о том, что расчет выполняется с запасом (в многоквартирных домах общедомовые стояки уже учитывают возможные нагрузки, но могут не держать давление).

Центральный канализационный стояк

Канализация своими руками в частном доме, как правило, создаётся на основе одного стояка. Однако, если система разводки большая, таковых может быть несколько. Но, так или иначе, вывод стоков должен осуществляться через низшую точку.

Неправильное обустройство низшей точки вывода канализационной трубы из дома вызовет появление в системе засоров, препятствующих нормальному отводу нечистот. При отсутствии фанового стояка не будет обеспечен вывод неприятных запахов, а образование газов (метана и аммиака) создаст давление в приборных клапанах. Это касается и системы канализации в квартире многоэтажного, а не только частного дома.

Все сточные трубы в квартире сводятся к центральному стояку, который должен быть обустроен по всем правилам

Согласно СНиП, совмещение обычного вентиляционного стояка со стояком газоотведения и тем более с фановым категорически запрещено. Запрещается также обустройство совместного вывода стояков в одну вентиляционную шахту

В нормативных документах содержится ещё одно важное требование. Звучит оно так: устанавливать стояк необходимо по ранее разработанному и утверждённому проекту. Кроме того, все стоки должны быть сведены к единственной точке вывода канализационной трубы из основания дома

Кроме того, все стоки должны быть сведены к единственной точке вывода канализационной трубы из основания дома.

Виды канализационных труб

Чугунные трубы

Совсем недавно, лет 10-15 назад, самыми распространенными канализационными трубами считались чугунные трубы. Трубы чугунные канализационные исправно выполняли свои функции длительное время, но имели плохую сопротивляемость к постоянным динамическим нагрузкам.

Известно, что внутренние стенки чугунных труб имеют шероховатую поверхность. Поэтому существует риск налипания канализационных отходов и снижение пропускной способности труб. Наверное, по этой основной причине чугунные трубы постепенно стали вытеснять трубы канализационные из пластика. Пластиковые трубы стали успешно использовать для канализационных систем. Однако, с ходу заменить старую чугунную трубу на пластиковую не всегда удается из-за необходимости дополнительной модификации труб из пластика.

Советы специалиста

Основным недостатком труб из чугуна для их последующей замены можно назвать сложность монтажа, особенно при скреплении труб между собой. Максимального оправданного эффекта от труб можно добиться, используя их для организации стояков или прокладки наружной системы канализации.

Кроме того, следует учитывать состав грунта, в который предполагается прокладывать трубу при наружной канализации.

Какими бывают трубы для канализации?

Выбирать материал для трубопроводов следует исходя из того, какая отвода нечистот установлена в помещении — самотечная или напорная. Причем некоторые виды канализационных труб универсальны. Рассмотрим самые популярные:

Чугунные

Несмотря на набирающий популярность пластик, изделия из чугуна до сих пор востребованы. Прочный и неприхотливый материал давно стал эталоном надежности. Изделия из чугуна подходят для обоих видов систем. Изготавливаются из материала марки СЧ (серый чугун). В чистом виде серый чугун хрупкий и ломкий. Для улучшения эксплуатационных свойств в металл добавляют различные примеси. Именно по наличию и виду примесей классифицируются чугунные трубопроводы.

Разновидности чугунных труб:

• ВЧШГ — высокопрочный чугун с добавлением гранитной гранулы. Изделие из него морозоустойчиво и по прочности не уступит углеродистой стали. Трубы ВЧШГ обычно используются в промышленных системах, они надежны и долговечны. Производятся только с раструбом (технологическим расширением на одном из концов трубы).
• ЧК — безнапорные трубы. В серый чугун добавлен пластинчатый графит. Хрупки и подходят только для сетей с небольшой нагрузкой. Из-за невысокой пластичности не стоит монтировать трубы своими руками. После демонтажа можно использовать еще раз.
• ЧНР — чугунные напорные изделия. Пригодны для транспортировки стоков под давлением. Применят там же, где ВЧШГ, менее прочны, но так же имеют длительный срок эксплуатации.
• SML- литые трубы из чугуна и графита. Имеют антикоррозийное покрытие из эпоксидных смол. Выпускаются без раструба. Соединяются с помощью хомутов, и подобные соединения не требуют дополнительной защиты. Канализация из труб SML очень надежна, способна выдерживать большие нагрузки и прослужит вам долгие годы.

Полипропиленовые

Полипропиленовые детали для систем водоотведения производят методом экструзии. К достоинствам данной продукции относят небольшой вес, гладкую поверхность, неподверженность коррозии, устойчивость к резким перепадам температур, повышенную износостойкость и низкую стоимость. Трубы бывают белыми, оранжевыми, черными.

Классификация полипропиленовых труб:

1. PN 25 —армированные стекловолокном или алюминиевой фольгой. Данные изделия имеют высокую прочность, устойчивость к механическим воздействиям и низкий коэффициент температурного расширения. Применяются для наружных сетей.
2. PN20 — изделия с повышенной ударной прочностью. Применяются во внутренних канализационных сетях;
3. PN16 —для внутренних самотечных трубопроводов;
4. PN10 — самые недорогие и популярные изделия. Пригодны для внутренних систем.

Для увеличения прочности и износостойкости в полипропилен часто добавляют различные примеси и добавки.

Полиэтиленовые

Полиэтиленовые трубы производят методом выдавливания расплавленного пластика через круглую форму с последующей калибровкой.

Виды изделий:

• ПВД — полиэтилен высокого давления. Отличаются высокой механической устойчивостью, эластичностью. Состоят из трех слоев. Используются для напорной канализации;
• ПНД — полиэтилен низкого давления, прочный, выдерживает температуру до −50С.
• Гофрированные. Выпускаются из материала с маркой ПЭ-80 и ПЭ-10. Отличаются высокой стойкостью к химическим воздействиям.

Поливинилхлоридные

Изготавливаются из термопласта ПВХ. Используются как для внутренних, так и для наружных канализационных сетей. Износостойки, недороги и доступны.

Гофрированные

Популярные изделия для систем канализации и водоотвода

Классификация:

1. Легкие. Имеют низкую устойчивость к механическим воздействиям. Используются для прокладки наружных канализационных систем;
2. Тяжелые. Средний уровень механической устойчивости. Используются для монтажа подземных трубопроводов;
3. Сверхтяжелые. Используются для прокладки коммуникаций под автотрассами и жд полотнами.

Гофрированные пластиковые трубы могут быть однослойными и двухслойными. Изготавливаются из ПВХ, полипропилена, и полиэтилена низкого давления. Сочетают достоинства вышеперечисленных материалов с повышенной гибкостью и удобством монтажа. Могут транспортировать жидкость с высокой и низкой температурой.

Другие материалы

Кроме металла и пластика они бывают керамическими, железобетонными, асбестоцементыми и стеклопластиковыми.

Керамика — материал устойчивый к истиранию, но очень хрупкий

Монтировать его нужно с особой осторожностью.
Железобетон — прочный, водонепроницаемый, морозоустойчивый, но очень тяжелый.
Асбестоцемент — дешевый, но хрупкий и неудобный в работе материал;
Стеклопластик — пластик с добавлением стекловолокна. Дороже обычных пластиковых канализационных труб, но не намного их лучше.

Стандартные размеры канализационных труб и их назначение

Современная промышленность производит трубы для канализации в соответствии с требуемыми техническими нормами. Показатели различаются для каждого типа помещений (кухня, ванная комната, санузел), а также зависят от предполагаемой нагрузки на систему. Последний пункт обуславливается количеством членов семьи, проживающих в квартире или доме.

Основные параметры, на которые рекомендуется обращать внимание при выборе канализационных материалов, следующие:

• внутренний диаметр – главный параметр, который является основополагающим для всей канализационной сети, обозначается как «Д»;
• диаметр условного прохода – имеет обозначение «ДУ», определяет номинальное значение внутреннего диаметра трубы;
• номинальный диаметр – имеет обозначение «ДН», обозначает общий диаметр всей конструкции.

Кроме того, профессионалы обращают внимание на толщину стенки трубы и её материал изготовления. Кроме технических данных, стоит уделить внимание комплектующим – выбирая переходники, необходимо придерживаться точного соответствия размерам и назначению изделий

Из ПВХ

В таблицах приведены значения для внутренней и наружной канализации из пластика.

Таблица №1 – внутренняя система:

ДН (мм)	Д (мм)	Толщина стенки (мм) (минимальное значение)	Толщина стенки (мм) (максимальное значение)
32	30	1	1.8
40	38	1	1.8
50	47.4	1.3	1.8
75	71.2	1.9	2.3
90	85.6	2.2	2.8
110	104.6	2.7	3.4

Таблица №2 – наружная система:

ДН (мм)	Д (мм)	Толщина стенки (мм) (минимальное значение)	Толщина стенки (мм) (максимальное значение)
125	118.6	3.2	3.9
160	153.6	3.2	4.9
200	192.2	3.9	6.2
250	240.2	4.9	7.7
315	302.6	6.2	9.7
400	384.6	7.7	12.3
500	480.4	9.8	15.3
630	605.4	12.3	19.3
800	769.2	15.4	24.5
1000	960.8	19.6	30.6
1200	1151	24.5	36.6

Оптимальными значениями труб для внутренней канализации считаются 32-110 мм. Для наружной – 160-500.

Исходя из того, что производители выпускают практически все возможные размеры канализационных комплектующих, подобрать оптимальный для индивидуального жилья не составляет проблем. Наиболее распространенными значениями, которые также соответствуют утвержденным требованиям СНиП, считаются (данные в мм):

• стиральная и посудомоечная машины – 25;
• раковина – 30-45;
• ванна, мойка в кухне – 40-50;
• совмещенный слив (санузел, ванна) – 50;
• отвод стояка – 70-85;
• центральный слив – 110-120.

Показатели характерны для внутренней канализации. При прокладке канализации вне дома рекомендуется использовать пластиковые комплектующие следующего диаметра (данные в мм):

• вывод на очистительную систему – 160-200;
• вывод воды из бани – 200;
• бассейн – 230;
• городская канализационная сеть – от 300 до 1100.

Промышленное утепление

Промышленная теплоизоляция обойдется значительно дороже, так как потребуется закупить материалы для теплоизоляции в больших количествах. Чем меньше помещение, тем проще способы утепления. Как выбрать утеплитель, чтобы характеристики теплоизоляционных материалов были максимально эффективны?

Чтобы не образовывались барьеры при внутреннем утеплении, стараются снизить влажность в слое стены за утеплителем. С этой задачей справляется пароберьер, а также теплозащитные материалы с самым маленьким значением паропроницаемости. Материал не должен дышать, тогда влага не проникнет внутрь, но если это произошло, то поможет только принудительная вентиляция.

Поначалу только кажется, что промышленное утепление ничем не отличается от изоляции частных домов или квартир. Чтобы правильно подобрать материалы для теплоизоляции, нужно изучить большие объёмы информации. Например, классификация теплоизоляционных материалов, точный объемный вес утеплителя, а также рассмотреть все виды теплоизоляции.

Показатели пожаробезопасности:

• Горючесть.
• Воспламеняемость.
• Образование дыма.
• Степень токсичности при горении
• Скорость распространения пламени.

При высыхании этот материал не расширяется, а значит не будет двигать стены. Гигроскопичный материал хорош тем, что он хорошо набирает влагу и также хорошо ее отдает. Хороший барьер от пара, точно также, как и обычный пенопласт, не позволяет появиться внутри какой-нибудь живности. Эффективен для теплоизоляции бани, сауны и промышленных зданий.

В промышленных зданиях применялась совершенно другая технология утепления, чем она есть сейчас. Если здание хотели сделать красивым и теплы, то возводили коробку из кирпича, потом делали воздушный зазор и выстраивали еще один круг (внешнюю стену). Такой зазор между кирпичами чаще всего наблюдается в сельской местности, где у многих жителей до сих пор старые дома доставшимся им от бабушек и дедушек. Спустя время кто-то додумался увеличить теплоизоляционные показатели своего дома за счет заливки этого воздушного зазора. Изначально это был пенопласт, но потом перешли на пеноизол.

Трубы для местной канализации

Рассмотрим, какие виды труб для канализации сегодня применяют при обустройстве частного дома. В принципе, строительными нормами разрешается использовать следующие разновидности труб:

• Чугунные;
• Асбестоцементные;
• Пластиковые;
• Керамические;
• Железобетонные (этот вариант применяют, в основном, для сооружения магистральных трубопроводов канализации).

Однако на практике, чаще всего, идет использование пластмассовых труб. Причина такого выбора проста – трубы из полимерных материалов обладают массой достоинств. Основные преимущества канализации из пластика:

• Полное отсутствие коррозии.
• Устойчивость к действию агрессивной среды канализационных стоков.
• Способность выдерживать серьезные нагрузки.
• Гладкость внутренней поверхности, которая снижает риск возникновения засоров.
• Прочность.

Но и канализационная пластиковая труба производится в широком ассортименте, для производства используют разные варианты пластика. Какие же виды пластиковых труб для канализации стоит предпочесть?

ПВХ

Трубы из поливинилхлорида применяются в системах коммуникаций достаточно давно. Особенности этого материала:

• Для выполнения соединений не требуется применения специального инструмента. Трубы соединяются «в раструб» или при помощи специального клея (методом «холодной сварки»).
• Трубы из ПВХ жесткие, поэтому для выполнения поворота трубопровода необходимо использовать фитинги – отводы, тройники и пр.
• Трубы можно использовать и для открытого, и для скрытого монтажа трубопровода. Они имеют привлекательные внешний вид, поэтому даже при наружной прокладке не вносят значительный диссонанс в интерьер.
• Поскольку ПВХ – это один из наиболее дешевых полимеров, трубы из него имеют доступную цену.

Полипропилена

Полипропиленовые трубы выпускаются одно- и многослойными. Последние представлены следующими вариантами:

• Поверх толстостенной трубы из полипропилена при помощи клея крепится фольга из алюминия, которая сверху покрывается тонким слоем полимера.
• Соединение всех слоев (основной трубы, фольги и защитного слоя) осуществляется при помощи отверстий, перфорированных в трубе.
• В качестве прослойки между двумя слоями основного полимера применяется менее слоистый пластик.

Соединения труб производятся при помощи специальных фитингов или методом сварки.

Полиэтилен

Трубы из этого вида полимера имеют наиболее низкую предельную температуру эксплуатации. Производители выпускают трубы из полиэтилена по разной технологии, различают продукцию из полиэтилена низкого (ПНД) и высокого (ПВД) давления.

Материал отличается высокой степенью эластичности, трубы реализуются в бухтах. Для соединения этих труб применяют специальные фитинги и сварные соединения.

Для внутренних и наружных сетей

Трубы из пластика (даже изготовленные из одного материала) могут иметь разные эксплуатационные характеристики. Различают трубы, которые предназначены для монтажа внутренних и наружных сетей. Трубы, прокладываемые внутри дома, не испытывают серьезных нагрузок, поэтому они менее прочные, чем те, которые используют для монтажа наружных сетей.

Чтобы потребителю было легче ориентироваться, трубы окрашивают в разные цвета. Так, трубы для прокладки внутренних сетей, как правило, выпускают светло-серого цвета, а вот более прочные, которые можно прокладывать под землей, делают оранжевыми или желто-коричневыми. Точно так же различаются виды тройников для канализации, фитинги окрашивают в те же цвета, что и трубы.

Итак, существуют разнообразные виды канализации, которые можно использовать в частном доме или на даче. При выборе оптимального, следует учесть множество факторов – сезонность использования дома, его оснащенность сантехникой, планируемое количество стоков, геологические условия на участке.

Конечно, нужно будет принять во внимание и стоимость устройства канализации, так чтобы отношение цены и производительности, а также степени очищения стоков было наиболее выгодным
