Общие правила проектировки котельной в частном доме
Правила, по которым устанавливаются дымовые трубы в частных постройках, зависят от типа строения. Выбор места для расположения котельной зависит от типа топлива. Для твердотопливного котла следует отвести отдельное нежилое помещение. Оно должно быть снабжено приточно-вытяжной вентиляцией. Для твердотопливного котла предъявляются менее строгие правила, чем для газового, так как твёрдое топливо менее взрывоопасно.
Размещение газового котла в частном доме может быть следующим:
- отдельное помещение в частном доме — цокольный этаж, подвал или чердак.
- пристройка или отдельностоящее строение.
Надёжная работа отопительной системы зависит от устройства трубы дымохода для газового котла. Правила, касающиеся трубы для дымоходов в частном доме:
- Сечение дымохода выбирается в соответствии с техническими требованиями газового котла. Диаметр труб дымохода для газового котла обычно указывается в техническом паспорте котельной установки.
- Желательно выбирать цилиндрические трубы для дымохода для газовых котлов: они просты в обслуживании и чистке.
- Конструкция трубы для дымохода не должна иметь более 3 изгибов или поворотов.
Параметры высоты и диаметра дымовой трубы для твердотопливного или газового котла определяются в соответствии с теплоотдачей системы. Диаметр труб для дымоходов от газового котла пропорционален массе топлива, расходуемого за час. Те же самые расчеты актуальны и для твердотопливного котла.
Наиболее практичной считается цилиндрическая форма трубы для дымохода
Правила СНиП определяют, что минимальная высота дымохода не может быть менее 5 м. При приведенных выше данных и коэффициенте потребления топлива с расчётом 10 кг топлива в час, диаметр трубы для дымоходов будет составлять не менее чем 165 мм. Зависимость высот, мощности и диаметра труб для газового котла можно вычислить по следующей таблице.
Таблица 1
| Мощность | Диаметр трубы | Высота |
| 18 кВт | 130 мм | 7 м |
| 28 кВт | 150 мм | 8 м |
| 45 кВт | 150 мм | 9 м |
| 65 кВт | 200 мм | 10 м |
| 90 кВт | 250 мм | 11-13 м |

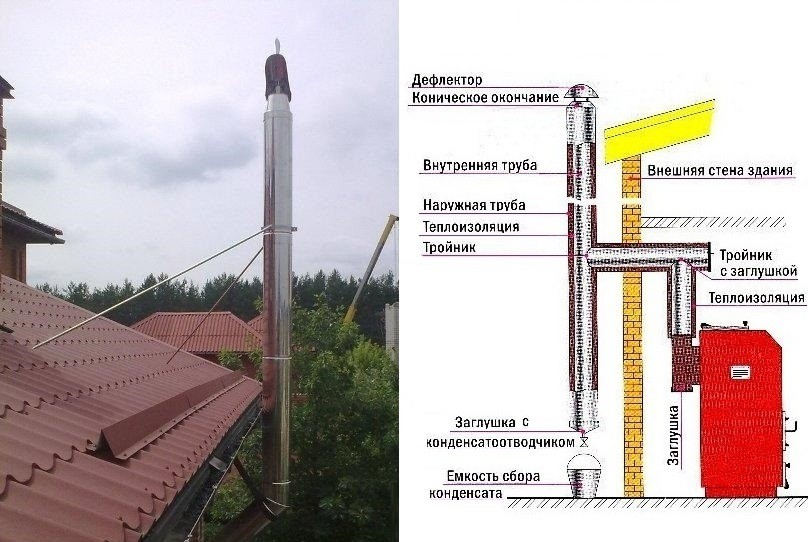

Установка внешних металлических конструкций дымоотвода
Если схемой монтажа дымохода предусматривается внешнее его размещение, трубу, идущую от отопительного агрегата, прокладывают через стену постройки. Чтобы обеспечить безопасность процесса эксплуатации, специалисты советуют выложить кирпичную кладку, которая позволит изолировать стену, когда через нее будет выведен дымоход.
Для разворота трубы в направлении стены потребуется такое изделие как отвод или колено. Эти элементы конструкции имеют изгибы под углом 45 или 90 градусов. Их подбирают с учетом схемы установки системы дымоотведения.
Труба на печку в баню может быть выведена через стену, как посредством короба, так и через чердачное перекрытие. Короб при этом наполняют каменной ватой. Поскольку вокруг трубы могут быть небольшие зазоры, их обрабатывают термостойким герметиком.
С внешней стороны постройки устанавливают тройник. От него дальше будет осуществляться монтаж элементов конструкции: наверх, вдоль стены и к месту сбора конденсата, расположенного внизу.
Внешний тип дымохода: преимущества
Если ваша парилка не на Крайнем Севере, то вариант обустройства бани с внешним дымоходом несет несомненные преимущества перед громоздким, дорогим, сложным в устройстве внутренним каналом дымоотведения.
Внешний тип дымохода так называется от того, что труба идет вне помещения. Вывод осуществляется от печи горизонтально через стену. Вертикальная часть располагается на улице.
Преимущества внешнего типа дымохода:
- Высокая пожарная безопасность. Малая протяженность дымоотвода в помещении, одно технологическое отверстие в стене для вывода снижают риск возникновения возгорания в разы, в сравнении с устройством внутреннего дымохода.
- Легкость монтажа. Все составные части монтируются ступенчато, продаются готовыми. Устройство внешней трубы своими руками не требует специальных навыков обращения с металлом, не требует специальных инструментов.
- Небольшие размеры. Поскольку основная часть трубы проходит по улице, помещение остается в распоряжении парильщика полностью.
- Простота выбора нужного диаметра и длины трубы. Готовые трубы рассчитаны для использования с определенными печами. Консультант по отопительному оборудованию поможет подобрать оптимальный диаметр трубы дымохода к вашей печи.
- Простота устройства тепло и гидроизоляции отверстия стены. Вы можете приобрести готовый комплект для обустройства технологического отверстия согласно всем правилам и требованиям безопасности. В комплект входит горизонтальный участок трубы, два фитинга (внешний, внутренний), пакет с теплоизоляцией нужного типа в необходимом количестве. Стоимость простого переходника небольшого диаметра начинается от 1000 рублей. Цена фирменного набора из нержавейки доходит до 3500 рублей.
Рекомендуем ознакомиться: Как правильно покрасить батареи отопления своими руками — создать ровное прочное покрытие

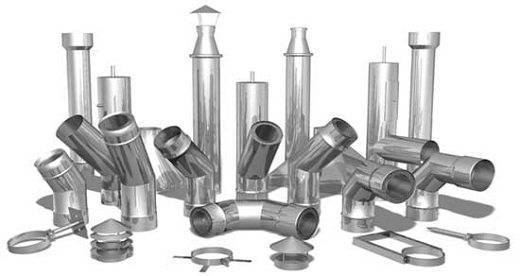

Готовые комплекты для дымохода продаются как полностью, так и отдельными сегментами. Удобно использовать готовые сэндвич трубы (с теплоизоляцией).
Рекомендуется приобретать минеральную вату с характеристикой не менее 800 градусов. Минвата с теплоустойчивостью в 200-300 градусов во влажной среде быстро приходит в негодность, теряя теплоизоляционные свойства.
Какая должна быть высота трубы дымохода для печи
Расчет этого параметра позволяет избежать возникновения обратной тяги и других возможных неприятностей. Этот вопрос регламентируется правилами СНиП и других документов.
Требования СНиП
Длина трубопроводов вытяжки отработанных газов регламентируется требованиями СНиП 2.04.05. Правила предписывают соблюдать несколько основных правил монтажа:
- минимальное расстояние от колосниковой решетки в топке, до защитного козырька на крыше – 5000 мм. Высота над уровнем покрытия плоской крыши 500 мм;
- высота трубы над скатом крыши или коньком должна соответствовать рекомендованной. Об этом расскажем в отдельной главе;
- если на плоской крыше находятся постройки, труба должна быть выше. В этом случае, при большой высоте трубы, ее раскрепляют растяжками из проволоки или троса;
- если здание обустроено системой вентиляции, их высота не должна превышать колпак трубопровода вывода отработанных газов.
Методика самостоятельного расчета
Как самостоятельно вычислить высоту дымового канала, для этого потребуется выполнить расчет по формуле:
, где:
- «А» — климатические и погодные условия в данном регионе. Для севера этот коэффициент равен 160. Значение в других районах вы сможете найти в интернете;
- «Мi» — масса газов, проходящих сквозь дымоход за определенное время. Эту величину можно найти в документации вашего отопительного прибора;
- «F» — время оседания золы и других отходов на стенках дымохода. Для дровяных печей коэффициент – 25, для электрических агрегатов – 1;
- «Спдкi», «Сфi» — уровень концентрации веществ в отработанном газе;
- «V» — уровень объема отработанных газов;
- «Т» — разность температур поступающего из атмосферы воздуха и отработанных газов.
Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор.
Таблица «Высота печной трубы над коньком»
Определится с размерами труб без проведения сложных расчетов поможет таблица высоты печной трубы над крышной конструкции. Сначала разберем подбор длины трубы для плоских крыш.
| Подбор длины трубы для плоских крыш. | Мин. высота трубы в мм |
| На крыше отсутствуют парапеты и другие строения и устройства. | 1200. |
| На крыше построен защитный бордюр или другие конструкции и расстояние до них до 300 мм. | 1300. |
| Превышение над другими вентиляционными трубопроводами | 500. Минимальное расстояние до вентиляционной шахты – 5000. |
| Для скатных видов крышных конструкций. | Мин. высота трубы в мм |
| Дымоход выходит на крышу на расстоянии 1500 мм от конька. | 500. |
| Труба находится на расстоянии от конька 1500-3000 мм. | Труба выводится до уровня конька крыши. |
| Расстояние от конька до места прохода трубопровода вытяжки свыше 3000 мм. | Откладываем от полости конька 100. Верх трубы должен находиться на уровне этой линии. |
Как выбрать трубу и не ошибиться
На выбор трубы для дымохода, кроме желания хозяина, влияют объективные факторы. Если отопительную систему монтируют на этапе строительства дома, то выбор конструктивного решения дымоотвода ограничивается только требованием к оборудованию. Если это замена трубы в жилом доме, то оптимальным решением становится стальной дымоотвод.
Рекомендуем ознакомиться: Где используется ППР (полипропиленовая) труба?
На дымоотведении нельзя экономить. Отсюда:
Правило первое: не стоит экономить на выборе материалов.
Перегрев трубы приводит к ее растрескиванию. Недогрев позволяет осаждаться на стенках большому количеству конденсата и вредных выбросов, что также ведет к разрушению конструкции, следовательно:
Правило второе: труба должна соответствовать применяемому оборудованию.
Например, требования к жаростойкости стали (толщина, сплав) для сэндвич-трубы разнятся в зависимости от используемого топлива. ГОСТ 5632-61 перечисляет разрешенные марки стали для жаропрочного использования
При покупке сэндвича важно обращать внимание на марку стали. При устройстве кирпичной трубы стоит использовать огнеупорные материалы
Правило третье: Приобретайте необходимые элементы трубы согласно плану.
Например, при монтаже современного сэндвича обязательна установка шибера (печной заслонки), сборников для конденсата, ревизий для прочистки и удаления конденсатных смол.
Правило четвертое, хотя его можно поставить и на первое место: лучше составить проект дымоотвода со специалистом, даже если установка планируется самостоятельная.
Профессиональный проект позволит устроить дымоход лучшим образом: и труба будет требуемой длины, выполненная из подходящих материалов, и конструкция устройства дымоотведения — правильная.
Изделие из кирпича – многовековые традиции
Применение кирпичных труб – это дань многовековым традициям. Но, к сожалению, традиционное сырье проигрывает инновационным материалам. Конечно, изделие, изготовленное из кирпича, может похвастаться наличием некоторых достоинств. Их мало, но они есть. Так, например, сырье известно:
- эстетичностью;
- долговечностью;
- огнеупорностью.
На этом достоинства заканчиваются, а недостатки начинаются. Их много и они таковы:
- увесистость конструкции, требующей наличия фундамента, что влечет за собой дополнительные денежные расходы и потерю полезной площади;
- шероховатость внутренних стенок, что способствует весьма быстрому накоплению сажи;
- образование конденсата, разрушающего дымоход медленно, но крайне уверенно;
- сложный и дорогой монтаж;
- сложный и дорогой ремонт;
- наличие вихревых потоков, которые ухудшают тягу.
На некоторые недостатки можно закрыть глаза, но зачем? Ведь имеется в продаже материал, обладающий большим количеством плюсов и меньшим – минусов.
Сфера применения:
- печи;
- камины;
- газовые и твердотопливные котлы.
Таким образом, уважаемые читатели, кирпичное сырье – это пережиток давно минувших дней.
№4. Дымоход из асбестоцементной трубы
Пару десятков лет назад асбестоцементные трубы повсеместно использовались для обустройства дымоходов. Собственно, изначально они не были предназначены для подобных целей, в чем легко убедиться, изучая их эксплуатационные качества. Из преимуществ материала только лишь его низкая цена, а вот недостатков значительно больше:
- материал выдерживает температуры до 300С, а часто этого недостаточно. Использовать такую трубу можно разве что на максимальном удалении от топки, там, где дым проходит уже охлажденным;
- на шершавой поверхности быстро накапливается сажа, которая имеет свойство загораться. Но если кирпичный дымоход с подобным справится легко, то дымоход из асбестоцементной трубы может просто взорваться;
- неустойчивость перед конденсатом, в котором содержаться агрессивные химические вещества. Более того, конденсат способен впитываться в трубу, разрушая ее и ухудшая внешний вид;
- большой вес и сложный монтаж;
- негерметичность стыков.
Использовать асбестоцементную трубу для дымохода можно лишь при уверенности, что монтаж будет выполнен правильно, а также при условии регулярной очистки дымохода, но лучше все же обратить внимание в сторону других вариантов
Как правильно собирать дымоход: «по дыму» или «по конденсату»?
Металлические дымоходы состоят из отдельных секций. Чтобы собрать из них трубу, секции и переходники нужно соединить друг с другом в единое целое.
При использовании сэндвич-труб известных брендов на этапе сборки металлического дымохода сложности обычно не возникают. Секции сделаны так, чтобы собрать их можно было единственным способом. Не говоря уже о подробной инструкции, которая идет в комплекте.
Другое дело, если речь идет о дешевых сэндвич-трубах или вовсе о сборке одностенного дымохода. В этом случае есть два способа соединения секций:
- «По дыму», когда верхние секции трубы надеваются на нижние. При таком способе соединения движущийся вверх дым беспрепятственно проходит по трубе и практически не оседает на стенках. Чего нельзя сказать о конденсате. Если он появляется в дымоходе, который собран «по дыму», то его капли стекают к стыкам и задерживаются там небольшой ступенькой в месте соединения. А часть конденсата даже может просачиваться наружу.
- «По конденсату» — в этом случае верхние секции дымохода вставляются в нижние. Здесь уже конденсат легко стекает по трубе в топку, в специальный отстойник либо сразу в канализацию. Зато возле слегка выступающих стыков создаются небольшие завихрения, которые приводят к увеличенной скорости нарастания сажи в трубе.
Как лучше собирать трубу дымохода? Однозначно, «по конденсату».
Дело в том, что конденсат появляется практически в любом дымоходе, как бы вы не утепляли трубу. Вопрос только в его количестве. А конденсат внутри дымохода — это десятки агрессивных химических соединений, растворенных в воде. Поэтому, попадая в стык между секциями трубы, он постепенно разрушает металл, даже если это очень стойкая к химическим воздействиям нержавеющая сталь.
Кроме того, влага в месте соединения — прекрасная ловушка для несгоревших частиц в отходящих газах. Из-за нее стыки трубы быстро покрываются толстым слоем сажи.
Сбор дымохода «по дыму» допустим, только если речь идет о трубе диаметром до 100-120 мм, которая используется для отвода газов от интенсивно горящей печи. Например, от банной печи, если она работает только в двух режимах: «сильное пламя» и «все прогорело, топка остывает». Но даже в этом случае приоритет лучше отдавать отводу конденсата, хотя его количество будет минимальным.
Виды и отличия
Все виды герметиков для применения при высоких температурах делятся на две большие группы – термостойкие (силиконовые) и жаростойкие (силикатные). Отличаются они по химическому составу и допустимым параметрам эксплуатации.
Термостойкие
Термостойкие герметики изготавливают на основе силиконов – кремнийорганических кислородосодержащих соединений. Они выдерживают температуру до 300 °С, при 100 °С и выше термостойкие силиконы превосходят все традиционные эластичные материалы.
Силиконы долговечны, эластичны, химически инертны, водонепроницаемы, устойчивы к биологическим воздействиям, ультрафиолетовому излучению. Могут работать при быстром изменении температур, нетоксичны, экологичны.
Термостойкие силиконы выпускаются в виде пасты красновато-бурого цвета. Цвет герметику придают окислы железа. Рабочие температуры могут колебаться от 170 до 300 °С, эта информация указывается на упаковке.
Область применения силикона: герметизация наружных поверхностей дымовой трубы, стыка трубы и кровли, заделка несквозных трещин на кирпичных поверхностях каминов и печей, герметизация труб газовых котлов с высоким КПД и несильным нагревом дымовых газов.
Силиконовые уплотнители
Для удобства потребителей промышленность выпускает огромный ассортимент уплотнителей из силикона – прокладки, мембраны, шнуры, трубки, уплотнители самых разных конфигураций. Их применяют для уплотнения окон и дверей, в бытовой технике, в автомобилях, электротехнике.
Из силикона изготавливают мастер-флеш – эластичный уплотнитель для прохода трубы через кровлю. Выпускают специальные термоусадочные ленты – ими обматывают стыки модулей дымохода, при нагреве они расплавляются и плотно заполняют герметизируемый стык.
Жаростойкие
Для уплотнения и ремонта внутренних поверхностей дымоходов, камер сгорания, сплошных отверстий в трубах из кирпича, стыков чугунных и стальных элементов с кладкой печи, сборки сэндвич-дымоходов применяют огнеупорные силикатные полимеры, выдерживающие температуру до 1200 °С (кратковременно – даже до 1500 °С).
Силикатные герметики имеют черный или черно-серый цвет и вязкую консистенцию, застывают в течение 15 минут после нанесения. Толщина шва может достигать 15 мм. Термостойкие силикаты образуют неэластичный шов. Работы проводят температурах от 1 до 40 °С.
Клеящие облицовочные составы
Промышленность выпускает специальные термоустойчивые составы для облицовки печей, каминов и дымоходов плиткой (обычной, шамотной, клинкерной, керамогранитной), натуральным или искусственным камнем. Обычно они изготавливаются на основе силикатов, содержат жидкое стекло, каолин, цемент, пластификаторы, полимеры.
Такие смеси выдерживают температуры от -30 до +170 °С и даже выше. В промышленности применяют и другие высокотемпературные клеящие составы, для сушки которых нужен сильный нагрев, но в быту они распространения не получили.
Какой вид лучше
Каждый вид герметика предназначен для определенных рабочих условий и выполнения определенных функций. Силиконы используются на наружных поверхностях дымоходов, печей и каминов, герметизация элементов труб газовых котлов. Термостойкие силикатные полимеры применяются в любом случае, если место применения герметика нагревается более 300 °С. Их можно применять и для заделки течей в отопительных агрегатах, даже для металла.
Выбор материала
Материал играет огромную роль, от него зависит срок службы дымохода, его способность противостоять разным агрессивным химическим соединениям, надежность и прочность. Стальной дымоход для печи изготовляется из трёх основных материалов: нержавеющая сталь, оцинковка и черный металл. Сейчас подробно рассмотрим каждый материал.
Нержавеющая сталь
Изготавливается из жаростойкой и кислотостойкой нержавеющей стали. Хороший дымоход должен иметь толщину 0,8 – 1 мм, более тонкостенный прослужит не так долго.
Характеристики:
- Способны выдерживать температуры больше 600 градусов, и имеют длительный срок эксплуатации.
- Не бояться многих веществ, и спокойно работают при постоянном контакте с азотной кислотой, серной кислотой, креозотом и другими веществами, которые входят в состав продуктов сгорания угля и дров.
- Могут быть как одно стенными, так и двустенными, с термоизоляцией между трубами. Такой дымоход безопасен и его можно ставить в любых строениях: жилые дома, бани, сауны, технические постройки и т.д.
Оцинкованная сталь
Является бюджетным вариантом для строительства. Толщина труб колеблется от 0,3 – до 01 мм. Изготавливается из стали покрытой слоем цинка, благодаря цинку имеет хорошие характеристики по стойкости к щелочам и кислота продуктов сгорания.
Монтируются также, как и трубы из нержавейки. В качестве материала для дымохода печи они используются реже, так как имеют меньший срок службы, и менее надежны по самой конструкции и толщине металла. Чтобы продлит срок службы оцинкованных труб, их нужно утеплять, это уменьшит образование разрушающего конденсата.
Дымоход из черной стали
Из черной стали их сейчас делают очень редко, связано это с тем, что они имеют маленький срок службы. Оправдан такой дымоход лишь в том случае, когда бюджет сильно ограничен. Производят из котловой, или обычной стали, толщина труб составляет от 0,6 – до 2 мм.
Чаще их устанавливают на небольшие банные печи или в дачных домиках, использование которых будет периодическим. Может использоваться для печей в теплицах и в подсобных постройках. При сильном перегреве внутри трубы образуется много окалины, которая перекрывает ход трубы.
Конструкция гофрированного дымохода из нержавеющей стали
Во время установки бойлеров, газовых котлов и колонок, а также каминов часто применяют гофрированные дымоходы из нержавеющей стали. Они хорошо переносят воздействие высоких температур, просты в монтаже и долговечны.
Диаметр труб-гофр из нержавеющей стали может колебаться в пределах 120-150-ти мм. Чтобы изделию можно было придавать нужную форму, внутрь вкладывают стальную проволоку. Конструкция гофрированных дымоходов из нержавейки способна выдерживать температуру в 900 °С и изгибаться под углом 90 градусов. Это существенно упрощает их монтаж в труднодоступных местах.
Совет! Чтобы у представителей газовых служб не возникало претензий к гофрированным дымовыводящим каналам в вашем доме, выбирайте изделия, выполненные из нержавеющей стали.
Требования к монтажу дымохода для газовых котлов
Установка труб, обеспечивающих выведение продуктов горения газовых котлов, требует соблюдения следующих правил:
- дымоход для газового котла должен устанавливаться строго вертикально. Допускается небольшой уклон, не превышающий 30 градусов, но лишь при условии соблюдении площади сечения трубы;
- части дымоотвода с поворотом следует оборудовать лотком, обеспечивающим возможность очистки внутренней поверхности трубы от конденсата;
- между составными элементами системы не должно быть щелей и зазоров;
- общая длина горизонтальных участков дымохода от газовых отопительных приборов не может быть больше 3-6-ти метров;
- части трубы, находящиеся за пределами помещения, нуждаются в дополнительной теплоизоляции;
- дымовыводящие каналы данного типа необходимо укомплектовать стабилизатором тяги и заслонкой-шибером.
Совет! Чтобы обеспечить возможность своевременной чистки трубы, организуйте беспрепятственный доступ к верхней ее части.
А если из кирпича?
Прямой кирпичный дымоход строится заодно с печью только, если это предусмотрено ее проектом. Надстраивать кирпичный дымоход над любой существующей печью недопустимо! Поэтому кирпичный дымоход к уже действующей печи строится непременно пристяжным.
Самое сложное здесь – переход от печи в дымоход, т. наз. воротной узел или просто воротник. Кирпичный воротник печи и в старину мог правильно сложить далеко не всякий печник, но в наше время устроить его легче: на воротник берут отрезок металлогофра из стали 321. В вороте печи и входном окне дымохода его фиксируют и герметизируют жидкой сваркой – жаропрочным до 1100-1200 градусов электропроводящим клеем. Именно жаропрочным, т.е. сохраняющим при заданной температуре свои механические параметры, в т.ч. пластичность; жаростойкость гарантирует только устойчивость к данной температуре без разрушения.
А при чем тут электропроводность? При том, что в жидкую сварку вводится большое количество металлического порошка. Он обеспечивает отсутствие сквозных микротрещин и согласование воротника с кирпичом по ТКР.
Что нужно знать

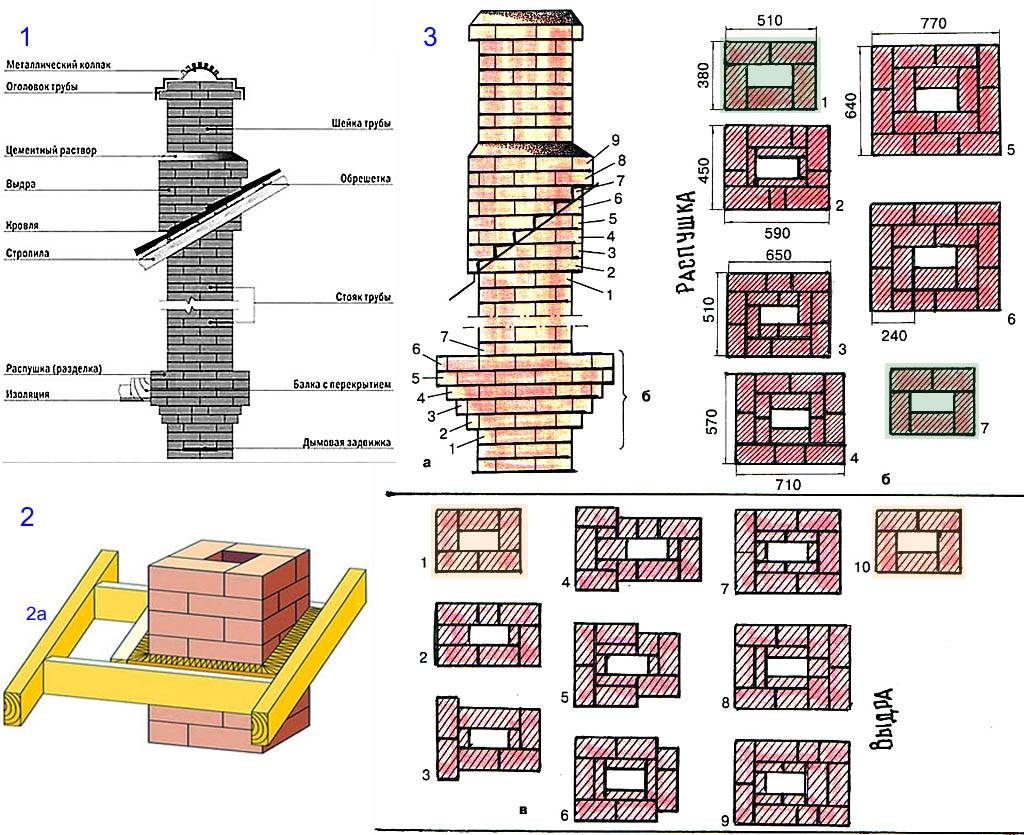

Устройство дымохода из кирпича показано на поз. 1 рис. Выкладывается он из печного кирпича на известково-цементном растворе (цемент М400 : известь : песок 1 : 2 : 5) обязательно по шаблону (поз. 2), башмак которого 2а опирается на стену. Расширение трубы над кровлей (выдра) и оголовок трубы вместе не допускают задувания порывами в трубу и протекания крыши по стыку ее с трубой. Для того и другого шейка трубы между выдрой и оголовком должна содержать не менее 3-4 рядов кладки. Ровная часть выдры должна состоять не менее чем из 2-х рядов. С учетом наклона крыши всего на выдру приходится 7-8 рядов кладки (ряды 2-9 на поз. 3 вверху слева и внизу). Если вам предложат проект дымохода с выдрой менее чем на 7 рядов, а крыша у вас обычного уклона – халтурщики или неумехи.
Устройство и способ кладки кирпичного дымохода
Назначение распушки кирпичного дымохода противопожарное. Вверх от перекрытия и вниз от потолка пояс распушки (ее ровная, без уступов, часть) должен выступать не менее чем на 70 мм. Т.е., в поясе распушки для наилегчайшего из возможных перекрытия должно быть хотя бы 2 ряда кладки, а обычно нужно 3-4 для чердачного и более 4-х для мансардного. Поскольку на собственно распушку нужны 3 ряда, то распушка менее чем в 5 рядов однозначно брак на стадии проектирования.
Условие долговечности и надежности стояка кирпичного дымохода: если количество рядов распушки/выдры нечетное, то подстилающий и накрывающий ряды стояка должны быть идентичны, ряды 1 и 7 справа вверху поз. 3. Если же количество рядов распушки/выдры четное, то подстилающий и накрывающий ряды стояка должны быть зеркальным отражением друг друга, ряды 1 и 10 внизу на поз. 3. Попросту: порядовка стояка под и над выдрой/распушкой не должна сбиваться.
Порядовки распушки кирпичного дымохода с квадратным и прямоугольным каналом
Выбор дымохода
Неправильно подобранный размер дымохода для камина или печи, приводит к нарушению циркуляции воздуха, вызывая нежелательные последствия: перерасход топлива, задымление угарными газами, высокой вероятности возникновения пожара, низкой продуктивности работы отопительного устройства. Чтобы это исключить, труба должна подбираться правильно.
Конструкция современных печей-каминов предусматривает наличие отверстия для топки и вывода продуктов сгорания.
Отверстие для удаления дыма оснащено патрубком. У каждой печи диаметр дымоотвода различный
При монтаже, важно, чтобы размер трубы был таким же, как имеющееся отверстие на печи-камине
Если топка имеет нестандартные размеры, то диаметр сечения трубы подбирается больше сечения выводного патрубка. Конструкция обеспечит нормальное выведение продуктов сгорания.
- Диаметр не должен быть меньше выводного патрубка. В противном случае продукты сгорания не будут выводиться наружу.
- Обязательно ознакомиться с инструкцией производителя.
- Без необходимости, диаметр трубы увеличивать не стоит. Такая необходимость возникает только при установке печи, имеющей нестандартный размер топки.
Выбирая дымоход для печи-камина, обязательно учитывается материал, из которого будет выполнен. Дымоход из кирпича – классический вариант, монтируемый с давних времен. Решив строить из этого материала, стоит учитывать, что не каждый сорт кирпича предназначается для такого типа конструкции: большинство силикатных материалов не выдерживают высоких температур и быстро разрушаются. Лучше отдать предпочтение модульным конструкциям. Они изготавливаются по технологии «труба в трубе». Такие модели изготавливаются из нержавеющей стали, выдерживающей большие температуры.
Если температура в отопительной системе не поднимается выше 300 С, то допускается монтирование дымоотвода из асбестовой трубы. Однако гарантировать идеальные условия работы печи, не может даже производитель.
Асбестоцементная труба
Свою популярность такие трубы получили еще при прошлом веке. Популярность в СССР была обусловлена крайней дешевизной производства и в целом затрат. Да и использовать их допускалось без какой-либо изоляции, в самых разнообразных нуждах. Но, факт в том, что для дымоходов их никогда в то время не использовали. Но, новый виток история асбеста принесла с развалом, когда жизнь изменилась, постепенно люди стали строиться, искали, что использовать для дымохода, денег было мало, и выбор пал на разбросанные по колхозам асбестовые трубы, ранее использовавшиеся для мелиорации. Однако люди не подумали о безопасности, ведь учитывая, что такие каналы никогда не предполагалось ставить в дымоходы, температурный режим никто не повышал. При классическом использовании асбеста, он начинает гореть уже при 300 градусах, поэтому ставить такие трубы лучше ближе к кровле, где температура падает. Да и стенки каналов внутри шероховатые, что влияет на засорения. Кроме того, помните, что при засорении и не своевременной чистке, скопившаяся сажа может не просто загореться, а даже взорваться внутри. Также помните о серьезном влиянии конденсата, который может разрушить такие трубы буквально за несколько лет.
Из чёрного металла
Для изготовления устройства используются сварные трубы, выполненные из черного металла. Главным достоинством дымоотводов считается их дешевизна. В среднем такая труба обходится владельцу на 80% дешевле кирпичной. Однако недостатков у таких труб немало:
- Недолговечность конструкции, обеспечивающаяся коррозийной неустойчивостью материала.
- Повышенная пожароопасность в силу достаточно быстрого прогорания стенок дымоотводящего канала.
- Большой вес сооружения.
Повышенное образование конденсата при работе отопительного прибора.
Чугунные трубы могут быть обложены кирпичом или выкрашены практически в любой цвет особой жароустойчивой краской
Изнутри система чаще всего обрабатывается специальными составами, делающими ее особенно гладкой, что очень важно для предотвращения накапливания сажи и облегчения чистки прибора. В целом система имеет больше недостатков, чем достоинств. Ее устанавливают в том случае, когда хотят сэкономить
Однако нужно быть готовым к частым ремонтным работам и небольшому сроку службы трубы
Ее устанавливают в том случае, когда хотят сэкономить. Однако нужно быть готовым к частым ремонтным работам и небольшому сроку службы трубы
В целом система имеет больше недостатков, чем достоинств. Ее устанавливают в том случае, когда хотят сэкономить. Однако нужно быть готовым к частым ремонтным работам и небольшому сроку службы трубы.
