Труба ППР 32: характеристика различных типов и способы монтажа

Классификация ППР труб

Производство полипропиленовых труб осуществляется по ГОСТам, которые строго регламентируют параметры продукции. Наружный диаметр может варьироваться в диапазоне от 1 до 120 мм, различается и толщина стенки.

Для устройства бытовых коммуникаций обычно используются трубы не более 50 мм, но важно учитывать не только размеры. Значение имеют также рабочее давление и состав материала

Совокупность этих характеристик позволяет подобрать оптимальный вариант для отопительных и канализационных систем.

По составу

Полипропилен, используемый в производстве труб, в зависимости от химического состава придает готовому изделию определенные свойства. По маркировке производителя можно определить предназначение трубы:

• PPH – гомополимер с наполнителями, повышающими ударопрочность. Трубы из него используются для устройства водоотведения и холодного водоснабжения, а также вентиляции. С теплоносителями РРН-трубы несовместимы, так как повышение температуры вызывает значительную деформацию;
• PPR (то же, что и PPRC) – рандомсополимер, наиболее популярная разновидность. За счет кристаллической структуры на молекулярном уровне материал отличается высокой прочностью, устойчивостью к температурным перепадам и воздействию агрессивных веществ. Трубы из PPR имеют размерный ряд от 16 до 110 мм, используются для прокладки систем горячего и холодного водоснабжения, отопительных трубопроводов;
• PPB – блоксополимер, имеющий особую молекулярную структуру. Трубы из него используются преимущественно для напольного отопления и коммуникаций холодного водоснабжения;
• PPs – устойчивый к высоким температурным значениям поливинилсульфат, из которого изготавливают термостойкие, выдерживающие нагрев до 95⁰С, трубы. Предназначены для систем отопления и монтажа трубопроводов с горячей водой.

По рабочему давлению

Еще один важный параметр, определяющий предназначение полипропиленовых труб – способность выдерживать давление. На изделиях обозначается латинскими буквами PN и цифрами, имеет несколько разновидностей:

• PN10 – труба с такой маркировкой рассчитана на номинальное давление около 10 атмосфер (или 1 МПа). Используется только при температурах носителя не выше 20⁰С, то есть для устройства систем холодного водоснабжения;
• PN16 – рабочее давление не должно превышать 16 атмосфер, а температура подаваемой воды — 60⁰С. Такие характеристики оптимальны для коммуникаций, подводящих как холодную, так и горячую воду;
• PN20 – так обозначается номинальное давление в 2Мпа (или 20 атмосфер) на стенку трубы толщиной от 16 мм. Продукция с такой маркировкой чаще всего используется при устройстве коммуникаций водоснабжения. Максимальная температура носителя не должна превышать 80⁰С;
• PN25 – трубы, маркированные таким образом, рассчитаны на номинальное давление около 25 атмосфер и выдерживают температуру до 95⁰С. Изделие армировано слоем алюминия, повышающим прочность. Применяется в системах отопления, а также горячего водоснабжения.

Как производят полиэтиленовые трубы PEX

Конструктивные особенности: Трубы поставляются в бухтах и отрезками

Область применения: для хозяйственно-питьевого водоснабжения

Примечание: черного цвета, с синими продольными полосами, с пометровой разметкой.

— цена указана за 1м

Полиэтиленовые трубы приобретают всё большую популярность. На сегодняшний день они уже используются во многих сферах промышленного производства и народного хозяйства. Имея ряд преимуществ, они позволяют осуществлять работы по прокладке трубопроводов в более сжатые сроки. Купить трубы полиэтиленовые можно у нас.

Мы предлагаем качественные материалы оптом и в розницу. В нашем ассортименте вы найдете конструкции необходимого диаметра и длины для создания эффективной системы хозяйственно-питьевого водоснабжения. Все представленные у нас материалы предоставляются проверенным и надежным производителем. Качественная труба полиэтиленовая, цена которой доступна для каждого, отличается небольшим весом и долговечностью. Она совершенно не боится коррозии, неподвержена окислению и прекрасно сопротивляется осаждению солей на стенках.

Обращайтесь, и мы обеспечим оперативную и профессиональную доставку всего заказанного товара по Москве и Московской области. Труба полиэтиленовая, цена которой приятно удивит, всегда доступна в больших объёмах.

Обзор производителей полипропиленовых труб

Перед тем как решить, какие полипропиленовые трубы выбрать, стоит ознакомиться со списком основных производителей данных изделий.

1. Компания BANNINGER производит продукцию, отличающуюся высоким качеством и надежностью в работе.

Полипропиленовые трубы – характеристики и технические особенности BANNINGER PN 20 :

• сфера применения: устройство теплого пола, теплое водоснабжение, производственные объекты;
• химические характеристики: полипропилен РР-RST;
• атмосферное давление: до 20 бар;
• температурный режим: -10°C до +95°C;
• особенности: при высокой температуре образуют кристаллы, таким образом труба стает одновременно гибкой и прочной;
• цена: 11 $ за 1 пог.м.

Технические особенности BANNINGER STABI:

• сфера применения: теплое и горячее водоснабжение, устройство отопительных систем;
• химические характеристики: РР-RCT, покрытие алюминием;
• атмосферное давление: до 20 бар;
• температурный режим: -10°C до +95°C;
• особенности: требуют зачистки перед сваркой;
• цена: 14 $ за 1 пог.м.

Технические особенности BANNINGER FASER:

• сфера применения: теплое и горячее водоснабжение, устройство отопительных систем;
• химические характеристики: РР-RCT, покрытие стекловолокном;
• атмосферное давление: до 20 бар;
• температурный режим: -10°C до +95°C;
• особенности: не требуют зачистки перед сваркой, прочная конструкция;
• цена: 17 $ за 1 пог.м.

Технические особенности BANNINGER CLIMATEC:

• сфера применения: устройство систем кондиционирования и вентиляции;
• химические характеристики: РР-R CT;
• атмосферное давление: до 16 бар;
• особенности: не требуют зачистки перед сваркой, легко соединяются, не расслаиваются;
• цена: 13 $ за 1 пог.м.

По всеобщему признанию немецкие фирмы производят лучшие полипропиленовые трубы.

2. Экопластик – широко известный чешский производитель, продукция которого находится на высоком уровне по своим качественным и эксплуатационным характеристикам.

Технические особенности Экопластик FIBER:

• сфера применения:устройство систем горячего и холодного водоснабжения,;
• химические характеристики: армирование стекловолокном;
• температурный режим: до +60°C;
• особенности: не требуют зачистки перед сваркой, прочные, несмотря на небольшой вес;
• цена: 5 $ за 1 пог.м.

3. Российские полипропиленовые трубы Про Аква — имеют достаточно продолжительный срок эксплуатации и хорошие отзывы.

Технические характеристики Про Аква:

• сфера применения: технические водо- и псевдопроводы, система горячего и холодного водоснабжения, отопительные системы;
• химические характеристики: РР-R;
• атмосферное давление: до 75 атмосфер;
• температурный режим: -1О°C до +100°C;
• особенности: способны выдержать несколько замерзаний подряд без разрушения, легкая установка;
• трубы полипропиленовые цена: от 1 $ за 1 пог.м.

4. РВК — российская компания по производству многослойных полипротиленовых труб.

Технические характеристики Про Аква:

• сфера применения: система горячего и холодного водоснабжения, отопительные системы;
• химические характеристики: РР-R-Al-PPR, армирование алюминием;
• температурный режим: -1О°C до +80°C;
• особенности:не требуют зачистки, легко устанавливаются;
• цена: от 0,7 $ за 1 пог.м.

5. Турецкие трубы Pilsa отличаются повышенной прочностью и эластичностью.

Технические характеристики Pilsa:

• сфера применения: система горячего и холодного водоснабжения, теплоснабжение, трубы полипропиленовые канализационные;
• химические характеристики: РР-R;
• температурный режим: -1О°C до +90°C;
• особенности: изготовление из качественного полипропилена;
• цена: от 5 $ за 1 пог.м.

6. Британская компания Blue Ocean представляет полипропиленовые трубы высокого качества по доступной цене.

Технические характеристики Blue Ocean:

• сфера применения: система горячего и холодного водоснабжения, отопительные системы, транспортирование солей, щелочных растворов, кислот и газов;
• химические характеристики: армирование алюминием;
• температурный режим: -1О°C до +95°C;
• особенности: разнообразие цветов: белый, серый, бежевый, синий, зеленый, красный, темно-красный и черный;
• цена: от 3 $ за 1 пог. м.

https://youtube.com/watch?v=4lwO1ZcIDfE

Температура сварки ппр

Для состыковки труб используются фитинги – своеобразные переходники, которые припаиваются непосредственно к трубам. Процесс производится с помощью специального паяльника или утюга. Температура пайки зависит от вида трубы. Вариант исполнения такого изделия наносится маркировкой по длине трубы изготовителем.

PN10 – это трубы тонкие, их используют практически только для холодного водоснабжения. Температура среды не должна превышать 20 градусов. Иногда их укладывают для незначительного обогрева тёплых полов.

PN16 применяют в условиях давления в процессе эксплуатации не выше 16 атмосфер. Максимальная температура – 60 градусов, на более высоких значениях деформируется. Самая популярная труба в холодном водоснабжении и простая при монтаже.

PN20 – это трубы уже для отопления. Выдерживают температурную нагрузку до 95 градусов. Ещё несколько лет назад считалось, что пластик на такое не способен.

PN25 – армированные трубы повышенной прочности. Выдерживают сильный нагрев и температурные перепады.

Исходя из вышеназванных характеристик, подбирается не только температура, но и время пайки, поскольку некоторые виды полипропиленовых труб выдерживают лишь кратковременное воздействие высоких температур, после чего начинают размягчаться.

Сам процесс пайки несложен:

• соединямые детали надеваются на специальный кончик утюга;
• места стыковки выдерживаются до видимого размягчения;
• происходит соединение.

Весь процесс должен происходить быстро и в строгой последовательности

Очень важно выверить нужную температуру. И при слишком горячем соединении, и при, образно говоря, холодном, полипропиленовые трубы теряют часть своих качеств, а то и вовсе ломается на месте шва. Во время пайки труба может начать стремительно плавиться или крошиться

Чаще всего это происходит от использования вторичного сырья при изготовлении труб или наличия посторонних примесей. Единственный выход – произвести замену материала. Исправить его уже нельзя, он не соответствует заявленным техническим характеристикам

Во время пайки труба может начать стремительно плавиться или крошиться. Чаще всего это происходит от использования вторичного сырья при изготовлении труб или наличия посторонних примесей. Единственный выход – произвести замену материала. Исправить его уже нельзя, он не соответствует заявленным техническим характеристикам.

Как правило, во время процесса используют усреднённое значение температурного режима для расплавления материала. Обычно это 260 градусов, но допускается диапазон от 255 до 280 градусов, всё зависит от вида трубы, о чём было сказано выше.

Есть ещё метод холодной сварки. Его используют в бытовых водопроводах низкого давления. Тогда детали просто соединятся специальным клеем. Прочность такого соединения гораздо ниже, качество шва – тоже.

Чугунные трубы

Чугунные трубопроводы резистентны к коррозийным воздействиям, однако, они не такие прочные, как стальные. Кроме прочих недостатков, они отличаются большим весом и для их монтажа требуются надёжные крепления.

Из чугунных деталей монтируют водопроводные конструкции, а также отопительные и канализационные коммуникации. На сегодняшний день существует три вида чугунных труб, отличающиеся друг от друга показателями прочности:

• чёрный чугун;
• серый чугун (более прочный);
• изделия из высокопрочного чугуна с шаровидным графитом (ВЧШГ).

Детали, отлитые из серого чугуна, обладают хорошей прочностью и имеют шероховатые стенки. Трубы из ВЧШГ отличаются высокой прочностью и могут выдерживать большие нагрузки в почве или под дорожным покрытием. Показатели диаметра чугунных изделий варьируют от 50 до 1000 мм. Срок службы таких труб составляет 20–50 лет.

Существуют такие виды труб из чугуна по способу соединения:

• раструбные;
• изделия, стыкуемые с помощью зачеканки.

Чугунные трубы прочные, но хрупкие, поэтому требуют осторожности при работе с ними

Иногда, для повышения антикоррозийных характеристик, чугунные трубопроводы покрывают защитным покрытием из лака или битума.

Дополнительные параметры

Для удобства тех, кто собирается приобретать водогазопроводные трубы и использовать их для реализации определенных целей, длина таких изделий также нормируется и может соответствовать одной из следующих категорий:

• интервал 4–12 метров — мерная длина;
• длина труб, кратная их мерной величине;
• немерная длина, которая, тем не менее, должна находиться в пределах мерной величины.

Стали, из которых производят оцинкованные и неоцинкованные трубные изделия повышенной точности, должны соответствовать требованиям ГОСТ 1050, при этом химический состав и механические характеристики материала изготовления не подлежат нормированию. Сварные швы, при помощи которых водогазопроводные трубные изделия соединяют после их формовки, должны быть усиленного типа.

Механические свойства проката, используемого для производства труб

Сортамент водогазопроводных трубных изделий из черной стали предполагает их выпуск с несколькими вариантами толщины стенки. В зависимости от данного параметра, такие изделия бывают:

• легкого класса;
• обыкновенной категории;
• усиленного типа.

Толщина стенки таких изделий, которую в соответствии с сортаментом можно подобрать по таблице, нормируется требованиями ГОСТ 3262-75. На основе данного нормативного документа и формируется сортамент трубных изделий; также в нем оговаривается ряд других параметров, которым такие изделия должны соответствовать: условный проход, наружный диаметр, теоретическая масса одного погонного метра.

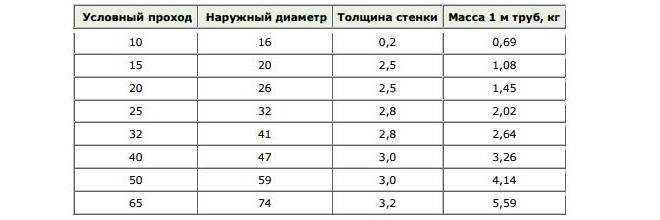

Размеры труб легкой серии, предназначенных для накатки резьбы

Трубы различного класса предназначены для эксплуатации под различными рабочими давлениями. Так, трубы, соответствующие легкой категории, можно эксплуатировать при давлении, не превышающем величины 25 кгс/см2, а изделия усиленного типа — 32 кгс/см2.

По желанию заказчика партии водогазопроводных труб, на их концы может быть нанесена длинная или короткая резьба. Трубные изделия оцинкованного типа могут поставляться заказчикам не только с выполненной резьбой, но и оснащенные муфтами для их монтажа.

Требования к резьбе

Конструкция шарового крана из ППР

Шаровой полипропиленовый кран является запорной арматурой, используемой в системах водоснабжения и отопления. Он применяется для полного перекрытия циркулирующего потока – эксплуатировать такие краны в качестве регулирующей арматуры нельзя, поскольку из-за конструктивных особенностей в таком режиме использования они быстро выходят из строя из-за образования каверн.

Каверна является механическим повреждением боковой части корпуса крана, стенки которой имеют малую толщину, не способную выдержать воздействие механических частиц содержащихся в потоке транспортируемой воды.

В отличие от латунных аналогов, в ППР кранах нет внутренних уплотнительных элементов на штоке – уплотнитель расположен за пределами сечения пропускного отверстия, он представлен пластичным синтетическим каучуком, которым заполняется полость конструкции в ее седальной части.

Шаровой запорный элемент имеет два ограничителя в виде полимерных колец, которые фиксируют положение узла. Качественные краны изготавливаются методом литья – они имеют монолитную конструкцию и, как следствие, высокую механическую прочность.

Для изготовления запорного шара используется латунь марки CW617N (у зарубежных производителей) либо отечественный аналог – латунь ЛС59-2. Для приданию узлу большей устойчивости к коррозии шар может покрываться слоем гальванизированного хрома.

Пропускное отверстие, размещенное на параллельных стенках запорного шара, имеет круглую форму. В открытом положении отверстие расположено по направлению оси трубопровода, тогда как при перекрытии потока запорный шар рычагом проворачивается так, чтобы пропускной патрубок перекрывался монолитными стенками шара.

Некоторые производители, с целью экономии металла, могут обтачивать шар в нижней части, формируя там дополнительное проточное отверстие – “отстойник”. Запорные узлы такой конструкции доставляют немало проблем в эксплуатации, поскольку в отстойнике постоянно скапливается шлам и содержащиеся в воде механические частицы.

Разновидности проходного сечения в шаровом запорном элементе крана

Регулирующая рукоять арматуры может выполняться в двух конфигурациях – бабочка либо рычаг. На штоке она фиксируется посредством шестигранного соединения и отсекающей заклепки. Отметим, что пластиковый шаровой кран для полипропиленовых труб имеет необслуживаемую конструкцию – в случае потери арматурой герметичности либо ее поломок отремонтировать кран не получится, вам потребуется полностью его заменить.

Функциональное назначение и технические характеристики

Полипропиленовые шаровые краны производятся согласно международным стандартам DIN №16962 и ISO №15774, согласно положениям которых такие изделия нельзя использовать в системах газоснабжения. Они предназначены для комплектации водопроводов и систем отопления из пластиковых труб, температура теплоносителя в которых не превышает допустимый для ППР максимум (+90 градусов).

Помимо бытовой эксплуатации, такие краны могут использоваться в технологических трубопроводах следующих видов промышленности:

• химической (полипропилен, как материал, устойчив к большинству видов химически агрессивных веществ);
• пищевой,
• целлюлозно-бумажной;
• фармацевтической.

Шаровой кран в разрезе Шаровые краны из ППР предназначены для труб малого диаметра, диапазон поставляемы на рынок размеров – от 23 до 63 мм (20, 25, 32, 40, 50, 63). Технические характеристики изделий следующие:

• температурный максимум +90 градусов (возможно кратковременное повышение температуры циркулирующей среды до +110);
• максимальное давление в системе – 20 Бар;
• скок эксплуатации: в системах холодного водоснабжения – 50 лет, в отопительных коммуникациях (радиаторные системы и теплый пол) – 25 лет.

Отметим, что при повышении температуры до +130 градусов происходит повышение пластичности полипропилена, в результате которой арматура теряет свою герметичность.

Преимущества и недостатки, сравнение с латунными аналогами

На водопроводные и отопительные системы из полипропиленовых труб, помимо пластиковых кранов также могут устанавливаться латунные изделия. Металлические аналоги отличаются более высоким температурным максимумом – до +150 градусов и рабочим давлением – до 40 Бар.

Цвет изделий

На рынке присутствуют ППР трубы из материала разных цветов. Есть ли разница при выборе? Можно ли говорить о том, что серая труба лучше белой?

Вокруг этого показателя специалисты ломают копья: одни считают, что оттенки ни на что не влияют, и что это просто маркетинговый ход. Однако существует множество описаний изделий, различающихся по цвету, в которых представлены разные эксплуатационные, рабочие и экономические характеристики.

Для удобства оценок сведены в таблицу:

Цвет труб	Эксплуатационные свойства
Белый	Большой срок эксплуатации. Максимально выдерживаемое давление – двадцать пять бар. Невысокая стоимость. Не подвержены коррозии.
Серый	Возможностьвыдерживать повышенные температуры Способность устоять в агрессивных средах: кислотных и щелочных. Большой период эксплуатации. Экологичность. Высокий уровень герметичности.
Черный	Невосприимчивость к воздействию ультрафиолетовых лучей. Способность устоять в агрессивных средах. Неподверженность рассыханию. Повышенная прочность
Зеленый	Дешёвый вариант, рабочее давление низкое. Годится, пожалуй, для дачного душа и полива огорода.

Виды, маркировка, сфера применения

Широкий ассортимент полипропиленовой трубы возник благодаря многообразию видов этого полимера. Для того чтобы потребителю было легче сориентироваться, введена международная маркировка полипропиленовых труб для отопления. По ней можно определить основные технические характеристики полипропиленовых труб.

Основные виды маркировок и технические данные представлены в таблице ниже.

Маркировка	Обозначение по давлению трубы (максимум)	Вид полимера	Назначение	Рабочая температура	Параметры давления
PN (РРН)	Трубы полипропиленовые PN 10	Гомополипропилер, тонкостенные трубы	Холодная вода, вентиляционные системы, промышленные трубопроводы (большой диаметр).	+20 °С…45 °С (в зависимости от типа)	1 МПа (10,2 кг/см²) – 10 атмосфер
PPB	PN 16	Блоксополимер, высокая степень деформации	Холодная вода, вентиляция, теплый пол. Изготавливают фитинги и соединения для полипропиленовых труб.	+60 °С	1,6 МПа (16,32 кг/см²) – 16 атмосфер
PPR	PN 20 (РРRC РС 20)	Рандомсополимер	Горячее, холодное водоснабжение, отопление с системой радиаторов.	+80… +95 °С	2 МПа (20,4 кг/см²) – 20 атмосфер
PPs, (ППРС)	PN 25	Рандом сополимером, армированный слоем алюминия, стекловолокном, капроном.	Для всех типов водоснабжения, для системы центрального отопления, теплых полов.	+/–95 °C	2,5 МПа (25,49 кг/см²)-25 атмосфер

Выбирать изделия из полипропилена на отопление и водоснабжение необходимо, отталкиваясь от параметров, указанных выше

Таблица: диаметр, толщина стенок, вес.

Наружный диаметр (мм)	Толщина стенки (мм)	Вес, масса (грамм)
PN 10	PN 20	PN 25	PN 10	PN 20	PN 25	PN 10	PN 20	PN 25
20	20	20	1,9	3,4	3,0	110	167	172
25	25	25	2,3	4,2	3,3	159	261	242
32	32	32	2,9	5,4	4,0	253	424	381
40	40	40	3,7	6,7	5,0	398	653	587
50	50	50	4,6	8,3	6,5	625	1020	825
63	63	5,8	10,5	981	1620
75	75	6,8	12,5	1380	2300
90	8,2	1980
110	10,0	2950

Таким образом, самыми высокими показателями обладают трубы, имеющие обозначение PPs, (ППРС).

Весь полипропилен подразделяется на виды:

1. Состоящие из однослойных полимеров разного типа: РРН, РРВ, РРR, PPs. В зависимости от типа полимера, они имеют разные технические параметры. Каждый из этих видов труб имеет свой класс.
2. Трубы, состоящие из нескольких слоев (армированные), в основном это сополимеры.

Их армируют:

• алюминиевой фольгой: перфорированной и цельной;
• полиэтиленом;
• стекловолокном.

Второй тип используют для всех типов коммуникаций. Они имеют повышенную прочность, устойчивы к деформации. Полипропиленовые трубы для отопления этого типа имеют довольно длительный срок эксплуатации. Им не страшна высокая температура до +95 °С, но при максимальных нагрузках срок службы сокращается. Для проверки системы после монтажа, следует учесть, что ставить температуру, приближенную к +120 °С (t пара), весьма рискованно.

Прочность самого армированного полимера, создала предпосылки для его использования в системе отопления многоэтажных домов. Находит он применение не только в трубопроводе центральных отопительных систем. Из-за низкого линейного расширения PPs полипропиленовые трубы для горячей воды хорошо себя зарекомендовали для прокладки трасс, поэтому пользуются спросом у потребителей.

Армированные трубы

Трубы, армированные полиэтиленом и стекловолокном, по классу приравнивают к металлопластику. Особенность их в том, что прочность изделий не уступает трубам с алюминиевой прослойкой. Преимущество в том, что нет необходимости зачищать, снимать фаску перед монтажом, поэтому они образуют более плотное соединение при пайке. Некоторые специалисты высказывают сомнение в том, можно ли использовать их для систем скрытого монтажа.

Армированные трубы PPs (рандом сополимером) изготавливают из пропилена с добавлением молекул этилена, используя высокотемпературный режим, методом продавливания и смешения (экструзии). Их можно использовать для скрытой разводки теплого пола. Специалисты рекомендуют именно полипропилен, армированный полиэтиленом и стекловолокном

Значения маркировок на трубах:

• первое слово обозначает название производителя;
• второе – означает маркировку по типу полимера, из которого изготовлена труба (PN, PPB, PPR, PPs);
• третье значение укажет на свойства трубы по номинальному давлению (обозначение: PN 10, PN 16, PN 20, PN 25);
• следующий идет ряд цифр, обозначающий диаметр и толщину стенок;
• далее идет класс – значит степень надежности эксплуатации;
• потом следует описание допустимого рабочего давления в цифрах (сколько выдержит труба);
• в конце маркировки указывают ТУ и ГОСТ, которые зависят от марок полипропиленовой трубы.

Конечно, в маркировке указаны далеко не все свойства изделия. Но вполне достаточно, чтобы получить представление об общем назначении.
