Ошибки при проектировании вентиляционных систем
В санитарных правилах по устройству и содержанию туалетов общественного назначения есть информация о проектировании приточной вентиляции в санитарных зонах. Многие воспринимают данные сведения ошибочно, поэтому нам придется разобраться в нормативной документации.
В восьмом нормативном пункте указана необходимость оборудования больших общественных санузлов вентиляционной системой приточно-вытяжного типа. Задачей вытяжной системы является обеспечение как минимум пятикратного воздухообмена, а приточной – 2,5-кратного обмена воздуха. Под такое нормирование подходят исключительно отдельно расположенные здания. Если общественный санузел находится в здании другого назначения, тогда необходимо соблюдение следующих требований:
- обеспечение звуко- и водонепроницаемости стен, потолка и пола санузла;
- наличие отдельного входа в санузел и выхода из него;
- изоляция зон, через которые посторонние запахи могут проникнуть в другие помещения здания общественного назначения.
Туалеты, обслуживающие общественные здания, должны быть оборудованы исключительно вытяжной вентиляционной системой.

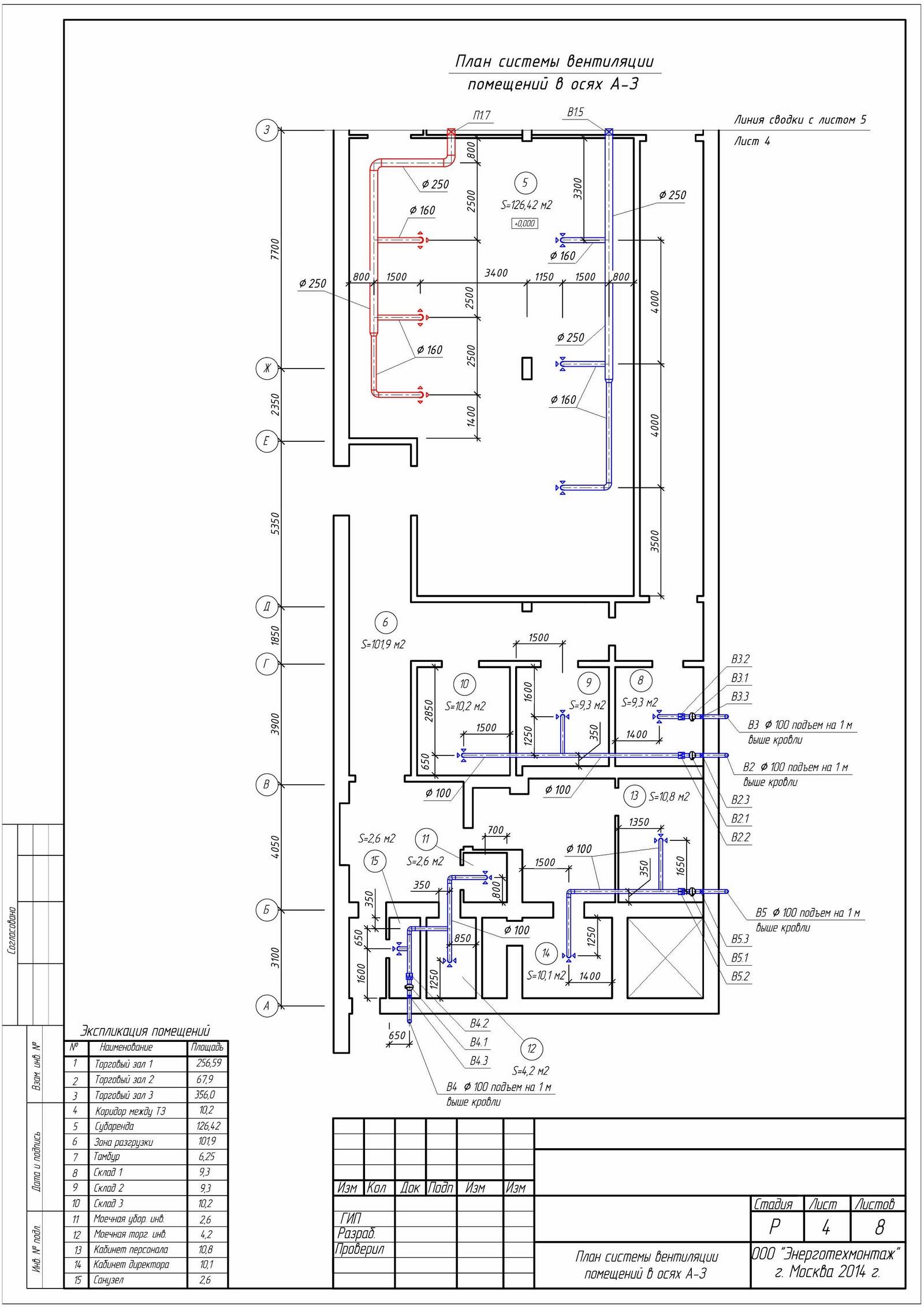

Схемы вентиляции
Для очистки воздуха в частном доме принято использовать приточную, вытяжную и приточно-вытяжную вентиляцию. Каждая из этих схем имеет свои преимущества и особенности. Приточная вентиляция в частом доме обеспечивает дозированную подачу чистого воздуха в помещение. Она состоит из таких элементов:
- съемной решетки для защиты от насекомых и грязи;
- электрического вентилятора;
- ступенчатого переключателя;
- пористого вкладыша для задержки мелких механических частиц;
- внутренней решетки;
- трубы.
Эта схема вентиляционной системы позволяет изменять температуру воздуха благодаря установки нагревательных элементов и объединению с кондиционерами.
Вытяжная вентиляция частного дома предназначена для эффективного удаления уже отработанного воздуха. Такая схема вентиляционной системы позволяет удалить из жилого помещения продукты сгорания газа, пыль и мелкие частицы мусора, которые могут негативно повлиять на здоровье жильцов. Вытяжная вентиляционная система также обеспечивает удаление влаги из ванной комнаты и неприятных запахов из туалета.
Приточно-вытяжная схема вентиляции обеспечивает комплексный подход к вопросу поступления чистого и устранения отработанного воздуха. Принцип действия такой вентиляционной схемы заключается в том, что в теплообменнике совмещаются каналы подачи и вытяжки. За счет этого обеспечивается возможность предварительного охлаждения или подогрева воздуха без применения дополнительных источников энергии.
Контроль производительности
После ввода системы в эксплуатацию микроклимат в помещении достигает заданных параметров, но по причине устранения агрессивных веществ со временем конструкция воздуховодов может изнашиваться. Некоторые вещества прилипают к стенкам воздуховодов, уменьшая площадь их сечения. Именно поэтому регулярно необходимо контролировать производительность вентиляционного оборудования.
Один из методов проверки предполагает измерение скорости движения воздушных потоков с помощью анемометров в нескольких точках для получения усредненного результата.
Второй способ проверки эффективности вентиляции основан на измерении предельно допустимой концентрации вредных веществ в атмосфере. При отсутствии превышения показателей система работает эффективно. Неэффективную вентиляцию подвергают различным испытаниям по наладке, в отдельных случаях систему полностью реконструируют.
Какие-либо изменения при эксплуатации системы зачастую устраняют путем изменения скорости вращения и производительности работы вентилятора.
Спасительный shell & core
Под shell & core понимается стадия строительства, на которой общественные зоны имеют законченный вид и полностью оснащены всеми инженерными системами и коммуникациями, а арендаторам на арендованных площадях предоставляются только точки подключения к основным инженерным системам на этаже. В результате, когда арендатор заходит на этаж, он получает: отводы в воздуховодах приточной и вытяжной систем с установленными дроссельклапанами (и пожарными клапанами), отводы с установленными кранами системы холодоснабжения (для подключения фанкойлов, миничиллеров и др.).
Арендатор сам выполняет разводку воздуховодов и трасс холодоснабжения по этажу, устанавливает фанкойлы, приточные и вытяжные решетки в соответствии с собственной планировкой и пожеланиями. Для арендаторов офисных помещений класса «А» такая схема оптимальна, ведь она позволяет арендаторам делать в своих офисах все, что им потребуется.Эта схема также на руку арендодателям, ведь ему не нужно платить за дорогостоящее внутренне оснащение.

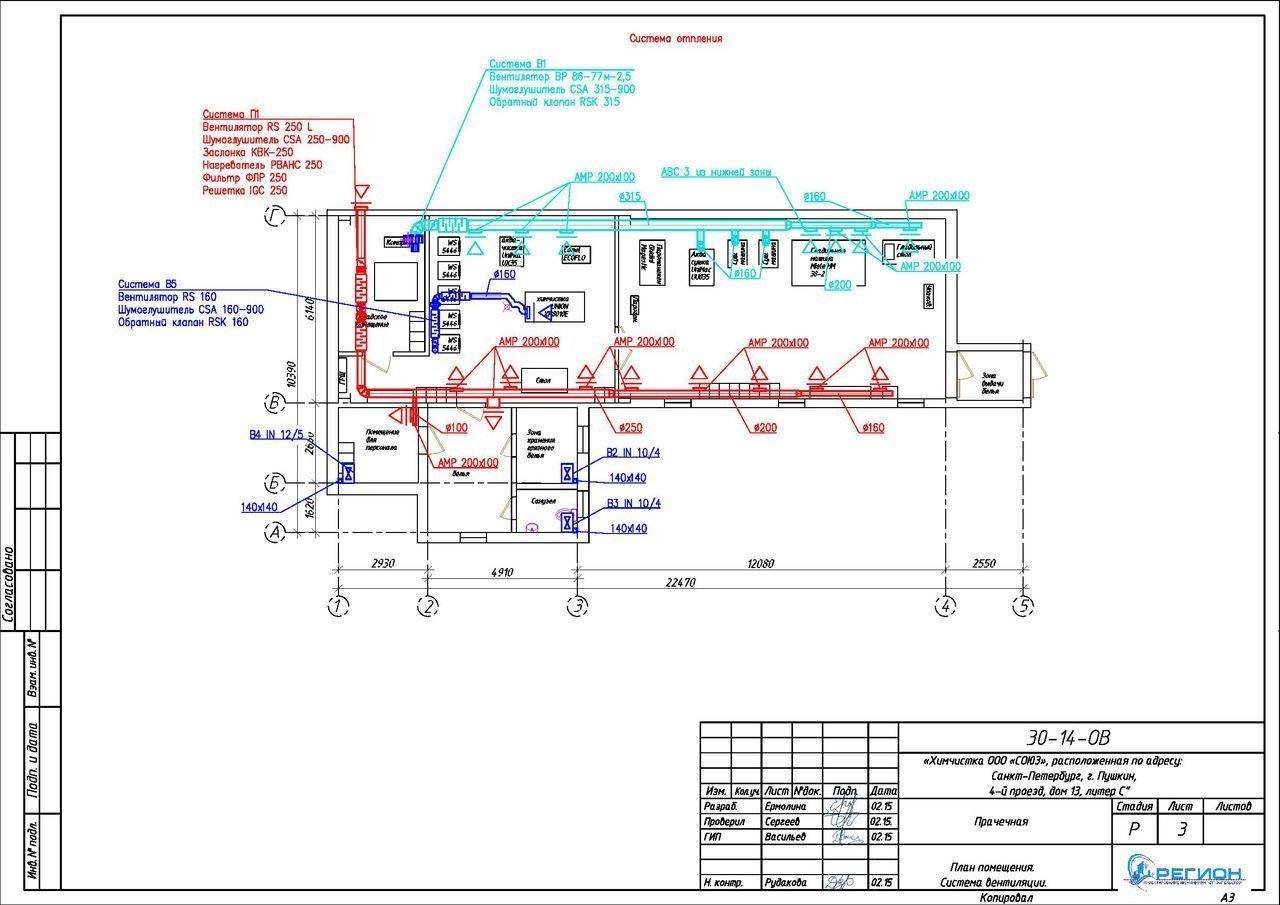

Пример вентиляции и кондиционирования офисного здания в стадии готовности shell & core
Четырехэтажное реконструируемое офисное здание в центре города. Площадь — 7200 м2, высота потолков — 3,5 м. Здание имеет два крыла. Источник теплоснабжения — вода температурой 90–70 °C от ИТП.Приняты следующие технические решения. Две приточные вентиляционные установки (центральные кондиционеры) с секциями заслонки, фильтра, водяного нагревателя, водяного охладителя, шумоглушителя (каждая для своего крыла) подают воздух в объеме санитарной нормы — 60 м3/ч на одного человека. С учетом того, что 20 % всех помещений отведено для коридоров, санузлов, лестничных клеток и т.п., получаем полезную площадь 7200×0,8 = 5760 м2. При расчете 7 м2 на одного человека наполняемость офиса составит 820 человек. Расход воздуха равен 820×60 м3/ч = 49 200 м3/ч.
Две вытяжные установки обслуживают офисы, отдельные установки — санузлы, комнаты для курения. Воздуховоды от приточных и вытяжных вентиляционных установок выходят из венткамер и проходят вертикально через все этажи, образуя тем самым стояки. На каждом этаже от стояка имеется отвод с пожарным клапаном и дроссельклапаном. В качестве системы кондиционирования была выбрана комбинированная схема. В приточной системе (центральном кондиционере) уличный воздух охлаждается до температуры +22 °C. В результате в помещения подается не горячий уличный воздух, а воздух комфортной температуры. Основную нагрузку для охлаждения будут принимать на себя фанкойлы. На стадии shell & core мы не знаем пожеланий арендатора относительно типа фанкойлов и их количества. Мы только обязаны завести на каждый этаж трассу холодоснабжения, по которой арендатору подается необходимое количество холодной воды для полноценного кондиционирования его площадей. На каждый этаж заходит два трубопровода в изоляции (прямая и обратная вода) с установленными на них запорными кранами. Когда арендатор въедет на этаж, он подключится к этим трубопроводам и самостоятельно выполнит разводку по этажу.
В качестве источника холода был выбран чиллермоноблок с воздушным охлаждением McQuay , имеющий мощность 770 кВт по холоду. В обвязку чиллера входят: насосная группа с двумя насосами, аккумуляторный бак на 1,5 т, расширительный бак 200 л (все три элемента в едином корпусе гидромодуля), узел подпитки, запорная арматура, фильтры, балансировочные краны и т.п. Совместно со службой эксплуатации Заказчика было принято решение отказаться от применения гликолевого контура с промежуточным теплообменником. Вообще говоря, благодаря гликолевому контуру чиллер может работать в прохладное время. Кроме того, гликолевый контур позволяет избежать ежегодной процедуры слива воды из общего контура для консервации перед зимой и заполнения контура водой весной перед запуском. Поскольку чиллер располагается недалеко от здания, мы задались целью найти способ гашения шума, для этого провели акустические расчеты и разработали конструкцию экранов.
Вентилирование горячих цехов
Особенностью таких помещений считается избыток тепла, выделяемого кухонными приборами. Если в зале приема пищи пространство проветривается на высоте до 1,5 метров от пола, то в зонах ее приготовления с источниками выделения тепла высота достигает 2м.

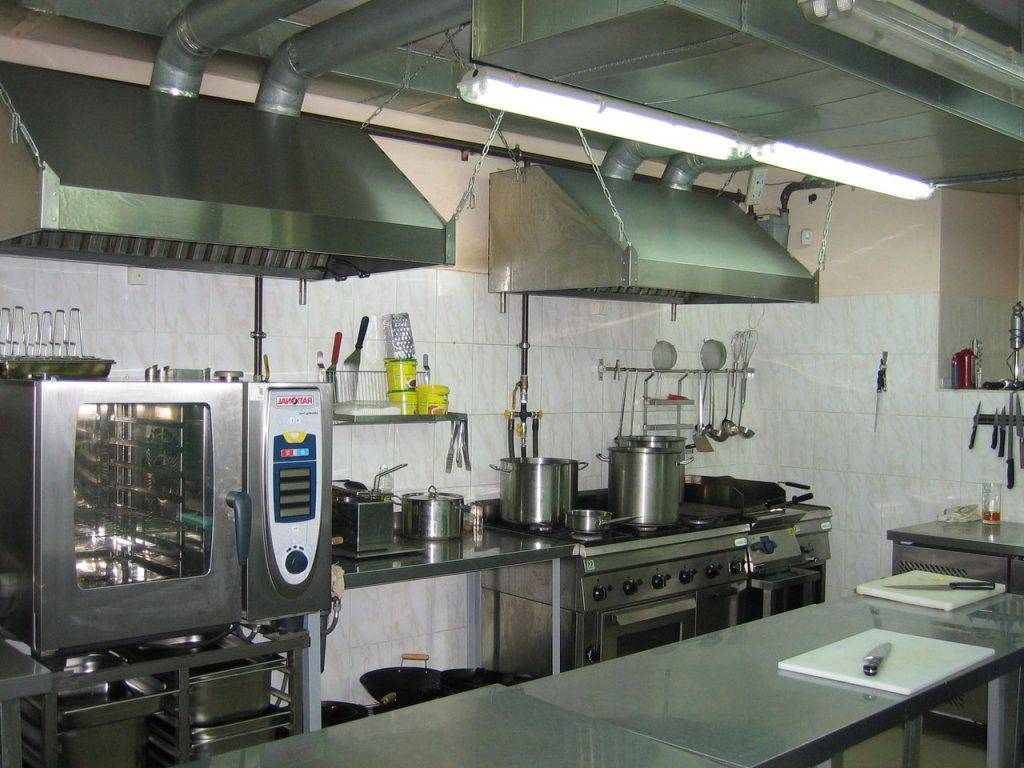

Вентиляция горячего цеха
При небольших объемах помещения увеличение интенсивности движения воздуха чревато появлением сквозняков. Попытаться решить проблему можно, организовав подачу охлажденного воздуха в количестве 2/3 от его общего количества из гостевого зала, обеспечивая тем самым разряжение.
Эффективной будет компоновка над варочными панелями зонта с отдельным вентилятором. Такое же автономное вентусройство монтируется на кухне для общей системы. При отводе из кухни высокотемпературных потоков (с температурой +150градусов и выше) предварительно рукава воздуховодов покрываются термоизоляцией.
Приточно-вытяжной воздухообмен с рекуперацией способствует экономному расходованию энергоресурсов на отопление помещений, т.к. часть тепла утилизируемого потока не уходит в атмосферу, а передается приточному воздуху.
8.4 Вентиляция помещения теплогенератора
8.4.1. В случаях, когда в доме установлен теплогенератор с забором воздуха на горение топлива из помещений дома, вентиляционная система должна обеспечивать помещение теплогенератора дополнительным приточным воздухом. 8.4.2. В помещение теплогенератора мощностью более 30 кВт воздух для горения должен подаваться только снаружи. 8.4.3. Помещения, в которых устанавливаются теплогенераторы, должны иметь вытяжные вентиляционные решетки. Для дополнительного притока воздуха следует предусматривать в нижней части двери решетку или зазор между дверью и полом с живым сечением не менее 0,02 м2.
Принудительный воздухообмен
Механическое устройство используется для нагнетания и отвода воздуха, оно служит для организации воздухообмена с определенными параметрами. В отличие от естественных процессов воздухообмена, принудительный воздухообмен позволяет
- создавать высокое или низкое давление внутри здания
- изменять схемы и скорости воздушных потоков по мере необходимости
- Точное дозирование приточного и вытяжного воздуха
- их пропорции.
Все эти функции могут быть достигнуты только с помощью специальных пакетов оборудования, включающих в себя
- Рекуператоры (устройства для передачи тепловой энергии от извлеченного к свежему потоку)
- Воздуховоды и другие компоненты системы
- Оборудование для предварительного нагрева и фильтрации потока приточного воздуха
- Вытяжные воздушные фильтры (особенно для удаления частиц масла и жира)
- Сенсорные системы для мониторинга
- Осевые или радиальные (центробежные) вентиляторы
- блоки управления
В зависимости от мощности и конфигурации могут использоваться все возможные компоненты или только некоторые из них. Это определяется на этапе проектирования, когда рассчитываются необходимые объемы воздушного потока и выходы.
Существует множество разновидностей систем механической вентиляции, которые следует рассмотреть более подробно:
У вентиляционных установок одна задача: подавать в помещения стандартное количество свежего воздуха. Это основная функция, к которой часто добавляются несколько дополнительных функций:
- очистка от пыли и механических частиц
- тщательная фильтрация микроскопических частиц и запахов
- проточный нагрев
Принцип работы вентиляционных установок основан на положительном давлении, которое выталкивает отработанный воздух через щели в окнах или дверях. Стеновые вентиляционные отверстия часто используются для естественной вентиляции для удаления избыточного объема. Они могут продемонстрировать достаточно высокую эффективность, это главное. Самое главное, чтобы отверстие не было забито мусором, сажей и другими отложениями.
Использование приточных систем рекомендуется в помещениях с неприятными условиями – распространением неприятных запахов, пыли, дыма и других вредных компонентов. Избыточное давление препятствует проникновению воздушных потоков в помещение, надежно защищая его от всех вредных веществ, выделяющихся поблизости. Нередко приточная установка устанавливается только в одном помещении, чтобы перекрыть доступ нежелательных частиц или газов.
Принудительная вытяжка работает по принципу, противоположному принципу принудительной вентиляции. Вытяжное оборудование используется в помещениях, где есть прямые источники летучих компонентов, взвешенных частиц, дымовых газов или пыли. Активная вытяжка воздуха создает в помещении небольшое отрицательное давление, позволяя проникать обменным потокам из соседних или смежных помещений, коридоров и т.д. Такая система предотвращает распространение выделяемых загрязняющих веществ в окружающую здание среду, позволяя задерживать и утилизировать все нежелательные компоненты непосредственно у их источника.
Экстракционные системы состоят из:
- впускные устройства – зонты, щели, отверстия
- Иногда вытяжной воздух направляется в рекуператор для экономии тепловой энергии.
- вентиляторы (обычно центробежные с определенной мощностью и эффективностью)
- фильтры для удаления частиц масла или жира, вредной пыли и т.д.
Особенностью вытяжных систем является сложность вычислений. Необходимо учитывать множество нюансов, и для каждой точки происхождения вредных выбросов должен быть принят свой метод их извлечения. Необходимо соблюдать СНиП и СанПиН (санитарно-эпидемиологические правила и нормы), которые строго регламентируют дозы вытяжки для различных условий.

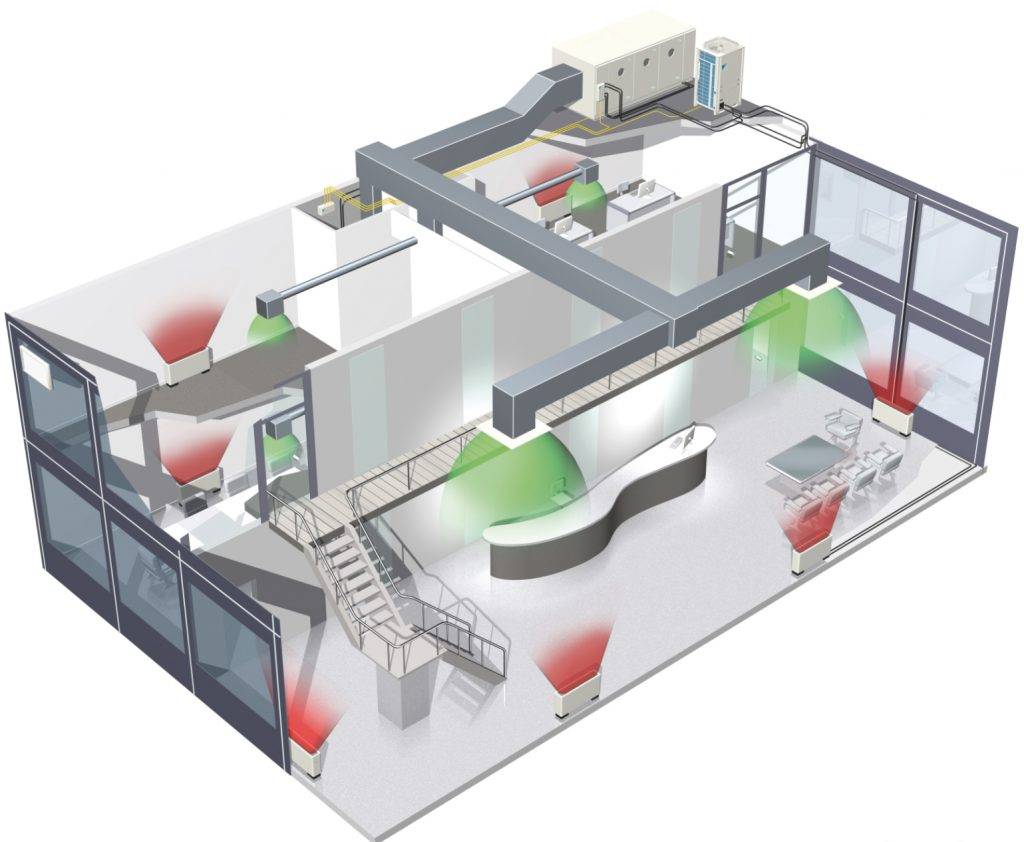

Каждая приточно-вытяжная система состоит из двух отдельных воздуховодов, приточного и вытяжного. Они лишь условно объединяются в рекуператоре, если таковой имеется в составе системы. Преимуществом этих устройств является их универсальность и компактность. Вам нужно только закрепить кронштейн на месте, подсоединить воздуховоды и установить выпускные или впускные решетки.
Особенностью этих устройств является то, что их можно использовать как вместе, так и по отдельности. Наиболее продвинутые комплекты могут быть запрограммированы на определенный период времени, в течение которого они независимо увеличивают или уменьшают мощность в одном или другом направлении. Это экономит ресурсы, продлевает срок службы вентиляторов, фильтров и воздуховодов и обеспечивает оптимальный климат при любых условиях.
Типовые варианты схем для учебных аудиторий
При строительстве учебных зданий допускается проектирование вентиляции в соответствии с принятыми системами для данного типа объектов. Системы вентиляции в таких объектах проектируются для достижения требуемых кратности воздухообмена, температурного режима и уровня шума.
Этот вариант системы вентиляции школы предполагает оснащение классных комнат вентиляционными отверстиями. Они устанавливаются в стеклопакетах или в стене. Заслонки помогают регулировать подачу воздуха, фильтруют воздух и снижают уровень шума по сравнению с вентиляцией через открытые окна.
Важную роль в этой системе играет также механическая выхлопная система. Он должен работать непрерывно, чтобы обеспечить нормальный воздухообмен (20 м3 на человека в час). Для повышения эффективности вытяжная система оснащена вентиляторами.
Такая система позволяет поддерживать комфортную температуру в классах и офисах в холодное время года благодаря функции подогрева воздуха. Основным элементом этой системы является рекуператор тепла, т.е. клапан, который вызывает теплообмен между приточным и вытяжным воздухом. Благодаря этому приточный воздух нагревается от тепла воздушных масс в помещении.
Преимуществом приточно-вытяжной вентиляции с рекуперацией является ее энергосберегающая функция. При использовании схемы без рекуператора расход энергии на отопление составит от 6 до 10 кВтч, а на подогрев затраты будут в несколько раз меньше – всего 1-2 кВтч. Это связано с тем, что помещение будет заполнено предварительно нагретым воздухом. Расходы на отопление здания сократятся на впечатляющие 80%.
Недостатком рекуперативных конструкций является их низкая эффективность в теплое время года, когда температура воздуха в помещении и за окном одинакова. Выходом из этой ситуации является следующая схема, которая хорошо работает как для нагрева, так и для охлаждения воздушных масс.
В приточных каналах установлены рекуператоры и камера охлаждения. Он также оснащен полным комплектом автоматических контроллеров для дистанционного регулирования климатических параметров. Недостатком такой системы является высокая стоимость по сравнению с обычной системой.
Вентиляция, созданная искусственно (механическая) на производстве
Данный вид обеспечивает поступление и удаление воздушных потоков с помощью вентиляторов. Организация механической системы требует вложения больших энергоресурсов и экономических затрат. Несмотря на это, имеет ряд преимуществ:
- Позволяет производить забор воздуха из необходимого места
- Есть возможность влиять на физические свойства: охлаждать или подогревать воздушный поток, повышать или понижать уровень влажности
- Можно осуществить подвод воздуха напрямую на рабочее место или отвод с последующей фильтрацией
Очищение загрязненного воздуха из помещений, обязательное условие на производстве. Данный фактор на строгом контроле у природоохранных организаций.
Механическая система в зависимости от конструкции, целей, и задач поставленных перед ней различается:
- Приточная
- Вытяжная
- Приточно-вытяжная
В производственных местах воздушная система подбирается исходя из нужд и специфики места эксплуатации.
Приточная вентиляция на производстве
Предназначается для снабжения производственного помещения чистым воздухом. Устанавливается преимущественно в местах с повышенными рабочими температурами и небольшой концентрацией вредных веществ.
Нечистый воздух удаляется через отводы естественной вентиляции (фрамуги, вентиляционные шахты) подпираемый дополнительно воздушным потоком приточной вентиляции.
По типу устройства различают следующие приточные установки:
- Моноблочная. Данные устройства просты в эксплуатации и обслуживании, однако имеют большую стоимость. При монтаже закрепляют основной блок, к которому подводятся воздуховоды и подключается электрическое питание.
- Наборная. Устройства требуют специальных навыков для установки, относительно недороги в цене.
С помощью приточной вентиляции можно влиять на среду
и подвергнуть необходимой обработке: нагреть, осушить, увлажнить, в зависимости от типа производства.
Вытяжная вентиляция на производстве
Выполняет противоположные приточной вентиляции функции. Вытяжная система вентиляции производственных помещений обеспечивает отвод воздуха.
На производстве самостоятельно применяется для небольших перемещений воздушного потока. В зависимости от распространённости, различают вытяжные вентиляции:
- Общеобменная. Перемещение воздуха охватывает объём всего помещения
- Местная. Предназначена для удаления воздуха из определенного рабочего места
Преимущественно устанавливается на складах, подсобных помещениях, в местах, где нет большой концентрации вредных газов и примесей.
Приток в этом случае поступает методом инфильтрации через каркас здания, окна, фрамуги.
Приточно-вытяжная вентиляция в производственных помещениях
Главная задача приточно- вытяжной системы – обеспечение производственных помещений свежим воздушным потоком
и удаление обработанного, загрязненного воздуха. Данный вид системы является наиболее распространенным на производствах с повышенными требованиями к воздухообмену. Необходимо правильный расчет при установке проточно-вытяжной вентиляции на производствах, чтобы потоки воздуха не попадали, без надобности, в смежные помещения и не удалялись оттуда.
Устройства поступления свежего воздуха размещают со стороны обслуживания оборудования, чтобы вредные вещества или теплые пары не попадали на персонал.
Необходимы точные расчеты для установки данного вида.
Расчет основного параметра вентиляции – воздухообмена
Нормальная работа персонала, оборудования, комфорт посетителей обеспечивает грамотно организованный сбалансированный обмен воздуха. Нормативы предусматривают кратность процесса обмена для каждого помещения.
Расчет вентиляции базируется на основании предполагаемого количества посетителей
Нарушение требований СНиП 2.04.05-91 по обустройству отопления, вентиляции и кондиционирования, а также строительных правил и норм 2.08.2.-89 «Общественные здания и сооружения» приводит к следующему:
- созданию сквозняков и уменьшению температуры воздуха внутри зданий (при завышенной скорости обмена воздушного потока в единицу времени);
- образованию застойных зон, духоты и спертости воздуха (при недостаточной кратности воздухообмена).
По нормативам требуется
- На одну единицу обслуги в кафе или ресторане, независимо от выполняемых ею функций, должно подаваться каждый час не менее 60 кубометров свежего воздуха.
- Временное пребывание посетителей предполагает обмен 30 м3/ч при температуре +18°с для обеденных залов.
- Показатель ежечасной смены воздуха увеличивается до 100-120 кубических метров на одного посетителя в случае залов, где дозволено курение.
- Для помещений с интенсивным выделением тепла (горячий цех) при нормативной температуре +5°с кратность увеличивается до 100 м3/ ч на одного работника.
Расчёт вентиляции квартиры
Естественная или искусственная вентиляция жилого дома рассчитывается при строительстве здания специалистами, а жильцы дома получают квартиры с системой проветривания «по умолчанию». Изменить схему системы вентиляции в хрущёвке не получится, для этого будет необходимо серьёзное вмешательство в структуру здания. Однако с помощью различных устройств можно улучшить циркуляцию воздуха в своей квартире. Для этого необходимо провести расчёты.
Если вас не устраивает вентиляция в квартире, можно установить дополнительные вытяжки на кухню и вентиляторы на решётках в ванной. При этом следует запомнить основное правило – количество вытягиваемого воздуха не должно превышать количество поступающего в квартиру. В этом случае системы проветривания будут работать максимально эффективно. Некоторые модели вытяжек и вентиляторов могут работать на приток воздуха – их стоит установить, если комната недостаточно проветривается через окна и двери.
Особое внимание стоит уделить мощности вытяжных устройств, для небольших квартир будет достаточно производительности от 50 до 100 м³ воздуха в час. Чтобы точно определить, какая нагрузка для прибора будет оптимальной, можно измерить количество воздушных масс в комнате. Для этого площадь квартиры суммируется и умножается втрое
Полученные объёмы воздуха и должны полностью проходить через вентиляторы в течение часа
Для этого площадь квартиры суммируется и умножается втрое. Полученные объёмы воздуха и должны полностью проходить через вентиляторы в течение часа.
Организовать дополнительный приток воздуха можно с помощью кондиционеров, вытяжек и вентиляторов. В комплексе эти приборы будут выполнять основные задачи по вентиляции помещений:
- вытяжка в кухне будет очищать помещение от неприятных запахов, жира и дыма, наполняя его чистым воздухом;
- вентилятор в ванной — удалять влажный воздух;
- кондиционер — охлаждать и осушать воздух в помещении.
Эти устройства будут обеспечивать хорошую циркуляцию воздушных масс в разных комнатах и регулировать их чистоту – в ванной и кухне они просто незаменимы.
4 Воздухораспределители в вентиляционной системе
Одна из ключевых задач, с которой приходится сталкиваться специалистам при разработке проектов приточно-вытяжной вентиляции, – грамотное распределение воздушных потоков в системе. Игнорирование соответствующих данных при расчётах, может привести к снижению эффективности работы вентканала в разы, особенно, его возможностей по отводу загрязненного воздуха из жилья. Важный этап проектирования – правильное размещение как вытяжных, так и приточных распределителей, благодаря чему система будет работать с максимальной эффективностью.
Под воздухораспределителем следует понимать небольшой прибор, обеспечивающих приток свежего кислорода в помещение. Они отличаются дизайном, конструкцией. В продаже встречаются устройства, выполненные в виде:
- Пластиковых панелей с перфорацией. Небольшие решения с одно- или многосегментными прорезями. Используются для удаления воздушных потоков у потолочной зоны.
- Регулируемых и нерегулируемых решеток, отличающихся по геометрической форме исполнения, а также направленностью обработки воздуха. Данный тип воздухораспределителей получил широкое распространение в системах переточной, вытяжной и приточной вентиляции. Конструкции могут располагаться у пола, на стенах или у потолка.
- Плафонов, диффузоров. Эти приборы применяются в устройствах вытяжной и приточной вентиляции. В некоторых моделях предусмотрена функция регулировки воздушных потоков.
- Щелевых и сопловых изделий. Речь идёт как о вытяжных, так и приточных решениях, формирующих большую струю кислорода, скорость подвода которой может доходить до 40 м/с.
Вариант распределителя из пластика
Вариант распределителя из металла
Основное условие для эффективного распределения вытяжного и приточного воздуха – правильное размещение воздухораспределителей.
Необходимо отметить, что соответствующая схема распределения для конкретного помещения создается в индивидуальном порядке, отдельно от основного проекта вентиляционной системы. За услугами следует обращаться в специализированные компании, специалисты которой при помощи компьютерных программ и справочных данных проводят необходимые расчёты.
Нормативы температуры воздуха по ГОСТу
Параметры температуры жилых помещений регулируются нормативным актом – СанПиН 2.1.2.2645-10, ГОСТ Р 51617-2000 Жилищно-коммунальные услуги и общие технические условия, где регламентирован температурный режим комнат от 18 °С зимой, от 20 °С – летом. Есть норматив в Постановлении Правительства № 354 об угловых комнатах и холодных регионах, где принимается иная допустимая норма.
Нормативная температура воздуха в жилых помещениях установлена не ниже +18°С (в угловых комнатах +22°С), в районах с наиболее холодной пятидневкой (обеспеченностью 0,92) -31°С и ниже, температурный режим устанавливается +20°С (в угловых комнатах +22°С). Невыполнение нормативного, а не комфортного теплового режима считается нарушением.
В угловых квартирах
Ранее ГОСТ действительно устанавливал особые правила для угловых квартир – на 2 градуса выше обычных. На сегодняшний день температурный режим устанавливается и регулируется Постановлением Правительства РФ от 06.05.2011 № 354.
Наружных стен
Создатели СНиП 23-02-2003 считают, что перепад температуры между внутренним воздухом и поверхностью снаружи должен быть не больше 4 градусов. То есть если минимальный предел для жилого помещения составляет 18 °С, то стена в среднем не должна быть холоднее 14.
Читать дальше: Когда приходит компенсация за коммунальные услуги
Когда это правило нарушается, можно сделать вывод, что дом недостаточно утеплен, возможно, швы требуют обновления. Об этом должна позаботиться УК, обслуживающая строение.
В соответствии со СНиП температура поверхности пола в жилых помещениях должна быть не ниже 16° С (как правило, превышает минимально допустимую и колеблется от 18 до 20° С.).
СНиП 41-01.2003 устанавливает нормальную температуру для подогреваемых полов:
- 26 °С для помещений, где люди находятся постоянно;
- 31 °С для помещений, где люди пребывают временно.
Детским учреждениям рекомендуется поддерживать пол в максимальном режиме 24 °С.
Как рассчитать приточно-вытяжную вентиляцию
Первым делом при проекте приточно-вытяжной вентиляции в промышленных местах определяется источник вредных или опасных веществ. Далее рассчитывается сколько воздуха необходимо отвести из помещения и воздушный приток для безопасной работы работников. В идеале, если на предприятии нет загрязнения среды, то необходимый поток воздуха рассчитывается:
Количество расхода воздуха на одного человека регулируется санитарными нормами и составляет: 60 м3/ч на одного человека– не проветриваемое помещение, 30 м3/ч – вентилируемое помещение.
Отдельные вещества имеют свои нормы концентрации на производстве. Для того, чтобы количество вредных веществ не превышало допустимые показатели, в производственные места подается чистый воздушный поток, который вычисляется по формуле:
Для создания правильного воздушного баланса, необходимо учитывать количество вредностей и локальных отсосов, чтобы точно рассчитать сколько должно поступить свежего воздуха.
Особенности обустройства вентиляции при зонировании помещений
Системы вентиляции кафе (кухонного помещения) обязательно содержат локализующие устройства по притоку и отводу. Мощность утилизации превосходит приток, ограничивая распространение запахов.
Еще одна схема организации вентиляции – смешивание воздушных потоков. Здесь вытяжка и приток проектируются в разных углах потолочины. Более холодный (на 5 градусов) нагнетаемый поток вытесняет воздух помещения.
Используется вариант, когда механическая подача со скоростью 0,3 м/ч более холодного воздуха происходит внизу помещения с выходом отработанного в вентотверстия под потолком.

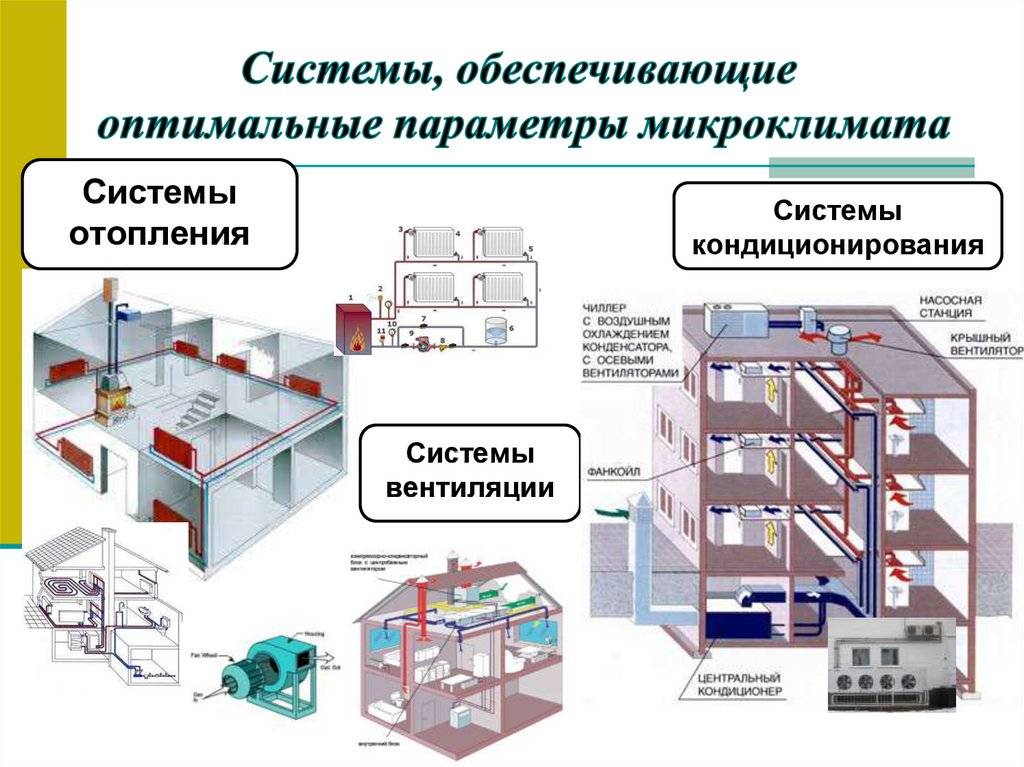

Обязательные условия проживания
Санитарные нормативы температурного режима прописаны в «Санитарных правилах и нормах». Отклонения от требований СанПиН создают некомфортный микроклимат в помещении. В СанПиН определены параметры микроклимата, их нормативы.
Микроклимат состоит из температуры в помещении, которая является совокупным показателем, и состоит из:
- температуры воздуха;
- поверхностей;
- относительной влажности воздуха;
- скорости движения воздуха;
- интенсивности теплового облучения;
- уровня воздухообмена.
Температура воздуха в производственных, учебных и офисных и жилых помещениях, устанавливается с учетом периода года. По нормативам, установлены два сезона:
- холодный, когда на улице ниже +10°С;
- теплый, при температуре на улице выше +10°С.
При расчете требований по санитарным нормам, учитываются человеческие затраты энергии в помещении. Температура сверх установленных расчетов, имеет такое же негативное влияние на организм человека, как и пониженная:
- ухудшается общее состояние организма;
- возникают простудные, инфекционные заболевания, проблемы с сердцем;
- снижается продуктивность работы;
- атмосфера в помещении может быть не допустимой для нахождения в нем человека.
Читать дальше: Количество товара участвующего в акции ограничено
При высоких энергозатратах работы, жаркий микроклимат в помещении является опасным для жизни человека.
