Мультиметр вам в помощь
Возможно, со времен восьмого класса (или того, в котором в вашей школе проходили электричество и магнетизм) вы помните, кто такие амперметр и вольтметр. Мультиметр, или, по паспорту, «прибор измерительный универсальный», делает все то же самое, что эти ребята, и еще кое-что. Устройство позволяет измерять напряжение, работоспособность цепи, силу тока, температуру и коэффициент усиления транзистора.
В зависимости от модели характеристики варьируются, но все такие приборы многофункциональны. Самая знаменитая марка — DT, дешево и сердито. Если хотите сразу что-то более продвинутое, то обычно советуют Mastech или HoldPeak.
Мультиметр серии DT-800
Мультиметр нужен в первую очередь для того, чтобы проверять, как теория сходится с практикой. Нагревание элементов и паразитные токи могут влиять на конечный результат, поэтому нам нужен контролирующий прибор. Ну и конечно, при необходимости (и ради научного интереса) на работоспособность можно проверять отдельные детали.
Даже навороченный мультиметр прост в использовании. Выбираем режим, прикладываем щупы к нужным местам и снимаем показания. Режим зависит от того, какую характеристику измеряем и в каких пределах. Характеристики на мультиметрах выделены в отдельные рамки с подписью, в этих рамках мы и выбираем второй параметр — пределы измерения.
Признаюсь, у меня нет мультиметра, и для некоторых проектов мне приходилось одалживать его у знакомых. Советую вам приобрести его по одной простой причине: с ним будет намного легче. Не придется лишний раз ломать голову, почему что-то не работает, — можно просто проверить.
Проектирование и расчет схем: где научиться
В этой статье мы не будем углубляться в проектирование схем: материала тут огромное количество, но он неплохо покрыт школьной (а у кого-то и институтской) программой и литературой.
Если вы все проспали, но неплохо понимаете английский, то можете начать с — они бесплатны, очень доходчивы и от самых азов постепенно переходят к более серьезным темам. Есть даже , в котором объясняют устройство бытовых приборов: электронных часов, кофеварки, фена и так далее.
Если же хочется что-то на русском, то ваша дорога лежит в книжный магазин, техническую библиотеку или их аналоги в интернете. Вот три книги, которые я рекомендую посмотреть в первую очередь.
«Искусство схемотехники», П. Хоровиц и У. Хилл
Первая глава «Основы электроники» — практически школьный курс физики. Изложено все доступным языком, книга даст все необходимое, чтобы освоиться с нуля, или поможет восполнить пробелы и систематизировать знания тем, кто уже знаком со схемотехникой. На форумах пишут, что книга старая и упущены «тонкие моменты». Но почему-то не говорят, что именно упущено.
«Основы схемотехники», Е. Воробьева, В. Иванченко
Книга представляет собой конспект лекций. Плюс — краткость изложения. Минус очевидный: новичку эта книга может быть немного сложновата.
«Цифровая схемотехника и архитектура компьютера», Д. Хэррис и С. Хэррис
Отличная книга, о которой слышал каждый, кто хоть когда-нибудь интересовался архитектурой компьютера. Здесь разбираются языки описания аппаратуры — SystemVerilog и VHDL.
Если у вас нет времени на чтение, то понять, что у чему, поможет ПО для моделирования схем (или послужит наглядной иллюстрацией к прочитанному). Из наиболее продвинутых можете посмотреть , и опенсорсный . Но вариантов масса, есть даже .
Пример схемы, разведенной в DipTrace
Точечная сварка из микроволновки — DRIVE2
Всем доброго времени суток! И так начну. Как то видел на просторах интернета точечную сварку из трансформатора микроволновки и решил сделать и себе. Разобрал микроволновку, достал трансформатор с сетевым фильтром микроволновки. Дальше Распилил по сварным швам трансформатор для удобства демонтажа старой вторичной обмотки и намотки новой!
Для удобства сборки намотал скотч на сердечник чтоб обмотка лучше скользила при запрессовке
Это в утиль
Первичную обмотку я оставил родную, а вторичную намотал проводом КГ-35 квадратов меди, на намотку ушел 1 метр, но чтоб выводы были по длиннее советую брать 2 метра провода. Намотал 3 витка без1/4 витка.
Первичку ставим на место
Признание электротехники в качестве самостоятельной дисциплины
Хотя изначально изучение электричества считалось частью физики, со временем электротехника превратилась в отдельную дисциплину. В 1883 году при Техническом университете Дармштадта открылась первая в мире школа электротехники. Вскоре её примеру последовали и другие учебные заведения, предоставив возможность будущим инженерам-электрикам получить образование. Электротехника продолжала развиваться как самостоятельная дисциплина.
Электричество занимало всё более важное место в мире, и в 1884 году в США была создана организация, призванная объединить тех, кто занимается электричеством — Американский институт инженеров-электриков. В 1963 году она объединилась с Институтом инженеров радиотехники (образован в 1912 году) — так появился международный Институт инженеров электротехники и электроники
На сегодняшний день это крупнейшая в мире ассоциация технических специалистов, с почти 500 тысячами членов в более чем 160 странах.

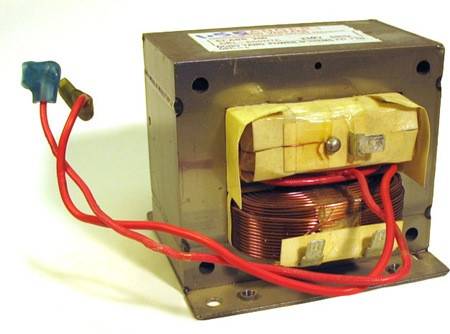

Высоковольтный трансформатор в электрической схеме печи
Описываемое устройство содержит в своем строении каркас, магнитный провод, обмотку первичного назначения в одном количестве, и обмотку вторичного назначения в количестве двух. Обмотка вторичного типа необходима для передачи на магнетронную цепь, в частности на анодную линию и нить накаливания, питания. Накаливающая нить всегда содержит провод более утолщенный, потому как через нее проходит напряжение, которое на выходе дает почти три вольта – это высоковольтный провод. Анодная линия, обмотки вторичного типа, предполагает выработку напряжения переменного направления, максимум которого 4 кВ. Обмотка первичная всегда питается от бытовой электросети, поэтому работает в стандартных бытовых показателях в 220 вольт.
Строение трансформатора микроволновки
Порою возникает трудность с конструкциями разнообразных марок печей, ведь разный производитель предлагает потребителя товар разного вида, размера или вариациями крепежей. Так же может отличаться класс мощности, степени напряжения выходного направления в обмотке вторичного типа. Часто различна толщина и сопротивление провода, поэтому и количество материала изменяется.
Важно помнить, что на одном выходе магнетрона будет замыкание с обмоткой вторичного образца, так же она всегда замыкается на корпусе. Что содержится в микроволновке и ее схеме помимо трансформатора:
Что содержится в микроволновке и ее схеме помимо трансформатора:
- диод и конденсатор высоковольтного напряжения;
- автоматические выключатели концевого типа;
- магнетрон с предохранителем;
- блок для управления процессом нагревания;
- платформенные электродвигатели, благодаря которым происходит круговое движение при запуске программы и вентилятор.
Печи более дорогих линеек производства предлагают пользователям блоки импульсного назначение вместо трансформатора. Они характеризуются небольшим весом, но имеют устройство более сложного проектирования.
Блок импульсного назначения
С чего начать изучение электротехники
Лучше всего изучать электротехнику на специальных курсах или в учебных заведениях. Кроме возможности общаться с преподавателями, вы можете воспользоваться материальной базой учебного заведения для практических занятий. Учебное заведение также выдаёт документ, который будет необходим при устройстве на работу.
Если вы решили изучать электротехнику самостоятельно или вам необходим дополнительный материал для занятий, то есть много сайтов, на которых можно изучить и скачать на компьютер или телефон необходимые материалы.
Видеоуроки
В интернете есть много видеоматериалов, помогающих овладеть основами электротехники. Все видеоролики можно как смотреть онлайн, так и скачать с помощью специальных программ.
Видеоуроки электрика — очень много материалов, рассказывающих о разных практических вопросах, с которыми может столкнуться начинающий электрик, о программах, с которыми приходится работать и об аппаратуре, устанавливаемой в жилых помещениях.
Основы теории электротехники — здесь находятся видеоуроки, наглядно объясняющие основные законы электротехники Общая длительность всех уроков около 3 часов.
- Основы электротехники, ноль и фаза, схемы подключения лампочек, выключателей, розеток. Виды инструмента для электромонтажа;
- Виды материалов для электромонтажа, сборка электрической цепи;
- Подключение выключателя и параллельное соединение;
- Монтаж электрической цепи с двухклавишным выключателем. Модель электроснабжения помещения;
- Модель электроснабжения помещения с выключателем. Основы техники безопасности.
Книги
Самым лучшим советчиком всегда являлась книга. Раньше необходимо было брать книгу в библиотеке, у знакомых или покупать. Сейчас в интернете можно найти и скачать самые разные книги, необходимые начинающему или опытному электромонтёру. В отличие от видеоуроков, где можно посмотреть, как выполняется то или иное действие, в книге можно держать рядом во время выполнения работы. В книге могут быть справочные материалы, которые не поместятся в видеоурок (как в школе — учитель рассказывает урок, описанный в учебнике, и эти формы обучения дополняют друг друга).
Есть сайты с большим количеством электротехнической литературы по самым разным вопросам — от теории до справочных материалов. На всех этих сайтах нужную книгу можно скачать на компьютер, а позже читать с любого устройства.
Например,
mexalib — разного рода литература, в том числе и по электротехнике
электроспец — сайт для начинающих электриков и профессионалов
Библиотека электрика — много разных книг в основном для профессионалов
Онлайн-учебники
Кроме этого, в интернете ест онлайн-учебники по электротехнике и электронике с интерактивным оглавлением.
Это такие, как:
Начальный курс электрика — учебное пособие по электротехнике
Основы электротехники — базовые понятия
Электроника для начинающих — начальный курс и основы электроники
Электроника на практике
ПЭ – это раздел электроники, на практике показывающий основные закономерности электричества. Именно в практической части изучается каждый элемент цепи отдельно и применяется на деле в совокупности с другими. С этим названием вышла и книга, в которой можно найти много интересных статей по электротехнике, сформулированных на общедоступном языке.
Вам это будет интересно Особенности изоляционной ленты
Материал включает в себя фотографии и опыты, к которым даны полные инструкции. Прочитав его, можно спокойно разбираться во всех электронных и радиотехнических терминах, овладеть пайкой и получить навыки дл чтения простых схем.
Важно! Прошло второе переиздание книги, в котором были отредактированы небольшие ошибки и опечатки, учтены пожелания читателей. Второе издание стало стоящим и полезным учебником для начинающих радиолюбителей
Понятия и свойства электрического тока
Электрические законы и формулы требуются не только для проведения каких-либо расчетов. Они нужны и тем, кто на практике выполняет операции, связанные с электричеством. Зная основы электротехники можно логическим путем установить причину неисправности и очень быстро ее устранить.
Суть электрического тока заключается в движении заряженных частиц, переносящих электрический заряд от одной до другой точки. Однако при беспорядочном тепловом движении заряженных частиц, по примеру свободных электронов в металлах, переноса заряда не происходит. Перемещение электрического заряда через поперечное сечение проводника происходит лишь при условии участия ионов или электронов в упорядоченном движении. Электрический ток всегда протекает в определенном направлении. О его наличии свидетельствуют специфические признаки:
- Нагревание проводника, по которому протекает ток.
- Изменение химического состава проводника под действием тока.
- Оказание силового воздействия на соседние токи, намагниченные тела и соседние токи.
Электрический ток может быть постоянным и переменным. В первом случае все его параметры остаются неизменными, а во втором – периодически происходит изменение полярности от положительной к отрицательной. В каждом полупериоде изменяется направление потока электронов. Скорость таких периодических изменений представляет собой частоту, измеряемую в герцах
Мощный блок питания из трансформатора микроволновки
Этот мастер-класс буден немного противоречив и вызовет не одно разрозненное мнение. Я хочу поделиться тем, как сделать из трансформатора микроволной печи мощный выпрямитель — блок питания, на необходимое мне напряжение.
Очень часто микроволновки выходят из строя и выбрасываются на помойку. У меня сломалась недавно ещё одна и я решил дать вторую жизнь её трансформатору.
Трансформатор там повышающий и обычно преобразует 220 В в высокое напряжение 2000-2500 В, необходимое для возбуждения магнетрона.
Я видел как много людей переделывают данные трансформаторы либо под аппарат для контактной сварки, либо аппарат для дуговой сварки. Но никогда не видел чтобы из него делали мощные блоки питания.
Ведь трансформатор очень мощный, порядка 900 Вт, а это не мало. Вообщем я покажу вам как перемотать трансформатор под необходимое для вас напряжение.
Особенности апгрейда трансформатора
Для того чтобы создать вторичную обмотку, требуется выполнить намотку двух или трех витков на сердечник. Это поможет получить выходное напряжение, которое будет равняться 2 В. И даст 0,8 кА силы кратковременного тока. Данных показателей хватает для полноценного функционирования прибора точечной сварки.
Из-за намотки данного числа витков могут возникнуть проблемы, если провод обладает толстым изоляционным слоем. Устранить ее достаточно легко. Надо произвести снятие стандартной изоляции, после чего обмотать провод изолентой. Изолента должна состоять из хлопчатобумажной ткани.
Положение новой вторичной обмотки
Провод, который используется для вторичной обмотки, должен обладать минимально возможной длиной. Это не позволит сделаться его сопротивлению больше, следовательно, сила тока не станет меньше.
Если вам нужно проводить сварку металлических листов, которые имеют толщину до пяти миллиметров, то для этих целей требуется устройство, обладающее гораздо большей мощностью. Чтобы создать такой агрегат, надо соединить в одну цепь целых два электромагнитных устройства. Чтобы это сделать, нужно строго придерживаться правил. Если будет неверно выполнено подключение выводов первичных и вторичных обмоток, возникнет проблема в виде короткого замыкания. Для того чтобы проверить, правильно ли сделано соединение, нужно воспользоваться измерительным аппаратом напряжения.
После верного соединения обмоток двух электромагнитных устройств, нужно узнать показатель силы тока. Чаще всего, для трансформаторов, предназначающихся для аппаратов точечной сварки, которые запланированы для применения дома, делают ограничения силы тока. Она не превышает 2 кА. В том случае, если показатель будет превышать данное значение, то будут происходить перебои в функционировании электросети. Следует воспользоваться амперметром.
Допустим, есть два одинаковых трансформатора, имеющих следующие параметры:
- Значение мощности – 500 Вт;
- показатель входного напряжения – 220 В;
- показатель выходного напряжения – 2 В;
- показатель силы тока – 250 А.
Если провести правильное соединение, то получится удвоенный показатель силы тока, то есть 0,5 кА.
Также произойдет увеличение кратковременного тока. Но при создании кратковременного тока, можно будет увидеть потери. Это является следствием огромного сопротивления электроцепи. Нужно провести соединение обоих концов вторичной обмотки с электродами агрегата, который предназначается для точечной сварки.
Первая схема
Бывает так, что при наличии двух трансформаторов большой мощностью выходного напряжения не совсем достаточно для создания аппарата. В данной ситуации надо произвести соединение их вторичных обмоток. Они должны обладать одинаковым числом витков.
Во время их соединения необходимо наблюдать за тем, чтобы направленность витков была согласованной. Если данное условие не будет выполнено, то создастся протифаза, а значение выходного напряжение будет равняться практически нулю.
Вторая схема
Достижения электротехники
Среди других важных достижений в области электротехники — Wi-Fi, лазеры, микроволновые печи и устройства для умного дома. Фарадей был бы изумлен!
Без инженеров-электриков мир не мог бы функционировать так, как сейчас. Возьмём, например, системы глобального позиционирования. Инженеры-электрики помогли разработать компоненты для этих систем и сделать их достаточно устойчивыми, чтобы выдерживать годы эксплуатации. Без них ваш смартфон не знал бы, где вы находитесь, вы не смогли бы отслеживать местонахождение своих посылок или пользоваться навигатором. Так что в следующий раз, когда будете пользоваться чем-то электронным, мысленно поблагодарите инженеров-электриков.
Порядок проверки
Чтобы проверить исправность высоковольтного преобразователя, нужно вооружиться мультиметром, также понадобятся:
- отвертками с разными наконечниками;
- плоскогубцы;
- омметр.
Последовательность действий:
- выключить аппарат — достать вилку из розетки;
- открутить винты и снять кожух;
- разрядить конденсатор;
- снять клеммы с трансформатора;
- проверить тестером катушки — если отклонений нет, ставят назад;
- если обнаружено повреждение — оборвался провод или произошло замыкание, меняют устройство;
- собрать печь и проверить ее функционирование.
Если прибор после предпринятых мероприятий по-прежнему не работает, следует продолжить поиск неисправностей или проверить устройство под напряжением.
Трансформатор со следами оплавленной изоляции и издающий запах гари не нуждается в дальнейшей проверке: он сломан и не подлежит ремонту.
Высоковольтный конденсатор запросто сохраняет огромный электрозаряд, поэтому перед измерениями его необходимо разрядить. Как этого добиться? Просто замкнуть его контакты друг с другом — это можно сделать, например, пассатижами.
Последние материалы
PC (ПК) и Mac (Macintosh) – основные отличия двух систем
На фото сборочная линия компании Apple по производству первых компьютеров с графическим интерфейсом Macintosh 128K. Фотографии сделаны 25 января 1984 года. На второй день начала производства компьютеров на фабрике во Фримонте, штат Калифорния. Это потом б.
Быстро стал разряжаться телефон – что делать?
20 сентября 2016
14:20
Если телефон на Android, то рассмотрим, как с этим справиться и что возможно предпринять. Не секрет, что Android по максимуму использует батарею и что ее едва хватает на сутки. Такая ситуация с любым смартфоном на Android, будь то.
Гироскоп в телефоне — что это за датчик?
Современные смартфоны и планшеты напичканы всевозможными датчиками, задача которых облегчить жизнь пользователя и предоставить новые функции. Например, датчик освещённости регулирует яркость экрана, датчик приближения отключает дисплей во время разговора,.
Как защитить смартфоны от вирусов и шпионского по
ТОП-15 бесплатных антивирусов на Android
Для всех пользователей важна безопасность устройства. Для выбора подходящей защиты представляем ТОП-15 бесплатных антивирусов на андроид.В первую очередь защищать гаджет необходимо не только от вирусов, но и от пер.
Меры предосторожности
При проведении измерений под напряжением может произойти поражение электрическим током, вплоть до летального исхода. Избежать опасности помогут два правила:
Категорически запрещается дотрагиваться до внутренних деталей СВЧ-печки во время ее работы. Чтобы выполнять измерения, необходимо надеть на зажимы тестера щупы-«крокодилы» — ими и подключаться к участкам цепи.
Если нужно прикоснуться к высоковольтным частям руками, следует не только отключить печку от электросети: предотвратить поражение током можно, замкнув на корпус выводы магнетрона
Благодаря такой предосторожности вы защитите себя от разряда конденсатора. В электрической цепи микроволновки имеется резистор для разряда конденсатора, однако он не исключает опасность на 100%
Резистор может сгореть или его вовсе забыли поставить, а такая ошибка может стоить жизни любителю самостоятельного ремонта.
Ремонт любой электротехники сопряжен с опасностью поражения электротоком. При проверке трансформатора в микроволновке нужно быть особенно осторожным из-за высокого напряжения и конденсатора. Используйте безопасные методы измерений и соблюдайте правила безопасности.
Как соединить два трансформатора
Создавая сварку из микроволновки своими руками из двух трансформаторов возможно добиться значительного увеличения мощности устройства.
В этом случае можно добиться повышения до двух раз.
В подобной же пропорции будет увеличиваться сварочный ток. Однако будут иметься существенные потери, так как сопротивление цепи будет также велико. При этом концы вторичной обмотки требуется соединять с электродами.
Если у вас имеются 2 трансформатора, но их напряжения не хватит для того, чтобы сделать сварочник, то можно последовательно соединять их выходные обмотки. Но необходимо равное число витков на каждом элементе. Это также делается в случаях, когда на магнитопроводе не получается намотать необходимого количества витков.
Также, когда собирается подобный аппарат своими руками необходимо контролировать направление витков и их согласование между собой. Иначе возможно создание противофазы и получение практически нулевого итогового напряжения. В качестве эксперимента при определении правильности соединения можно задействовать провода малого сечения.
Виды неисправностей
Основными неисправностями этих изделий, легко определяемыми посредством мультиметра, являются:
- Электрический пробой.
- Обрыв.
- Высокие токи утечки на корпус.
Первая из них возникает в ситуации, когда при эксплуатации схемы превышено допустимое напряжение. Внутренний обрыв чаще всего случается из-за механических повреждений детали, связанных с ее встряской или с сильными вибрациями.
Наличие утечки указывает на пониженное сопротивление изоляции между обкладками конденсатора, что приводит к снижению его емкости и к не способности “держать” заряд. Каждая из указанных неисправностей является причиной непригодности его к дальнейшему применению.
Определение одноименных выводов
Возможно, что выводы обмоток электромагнитных приборов, которые должны быть объединены, не имеют маркировки. Поэтому нужно определить одноименные. Первичные и вторичные обмотки нужно соединить последовательно. После этого на вход подается напряжение, к выходу надо осуществить подключение измерительный прибор переменного напряжения.
Измеритель может проявлять себя с разных сторон, это зависит от того, какое направление подключения.
Измерительный аппарат может регистрировать следующее:
- Показать напряжение.
- Не регистрировать напряжения в цепи.
Если прибор для измерения дает показания, это означает то, что в цепи есть разноименные выводы. Это соединение было выполнено неверно, поэтому здесь можно наблюдать следующие явления:
- Значение напряжения, которое подается на вход первичных обмоток, становится меньше наполовину.
- На вторичных показатель становится больше
Поэтому измеритель покажет суммарное напряжение, которое равняется удвоенному показателю входного.
Выводы трансформаторов
Если аппарат для измерения регистрирует нулевое значение, это говорит о том, что напряжения, которые выходят из вторичных обмоток, являются равными, но обладают различными знаками. Они являются компенсацией друг друга. Одна пара обмоток точно соединена одноименными выводами.
Поэтому при верном соединении необходимо ориентироваться на вольтметр и его показатели.
