Тонкости подключения автоматов и УЗО в щитке: нюансы монтажа + схемы

Как подключить УЗО и автоматы?

Перед началом работ по подключению, рекомендуют нарисовать принципиальную схему подключения. Далее, задача будет в размещении всех приборов в электрощите.

Двухполосный выключатель

Пошаговое руководство:

Современные электроприборы имеют модульную конструкцию. Для их установки предназначены специальные монтажные DIN-рейки. Их использование делает процесс монтажных работ намного проще. Выключатели, устройства защитного отключения и многое другое оборудование, имеет крепление для установки на такой рейке.
Далее, размещаем на местах крепления в электрощите все необходимые приборы и детали. После этого, руководствуясь ПУЭ, проводим подключение приборов согласно схеме.
На входе электроэнергии в щиток, должен стоять двухполосный автоматический выключатель. Его главная задача – защищать электросчетчик от коротких замыканий, перегрузки, и давать возможность проводить работы по замене оборудования.
Входной автомат также служит ограничителем максимальной мощности потребления квартиры или дома. Его номинал выбирается согласно максимально разрешенному значению потребляемой мощности. Монтируют входной автомат на верхнюю DIN-рейку.

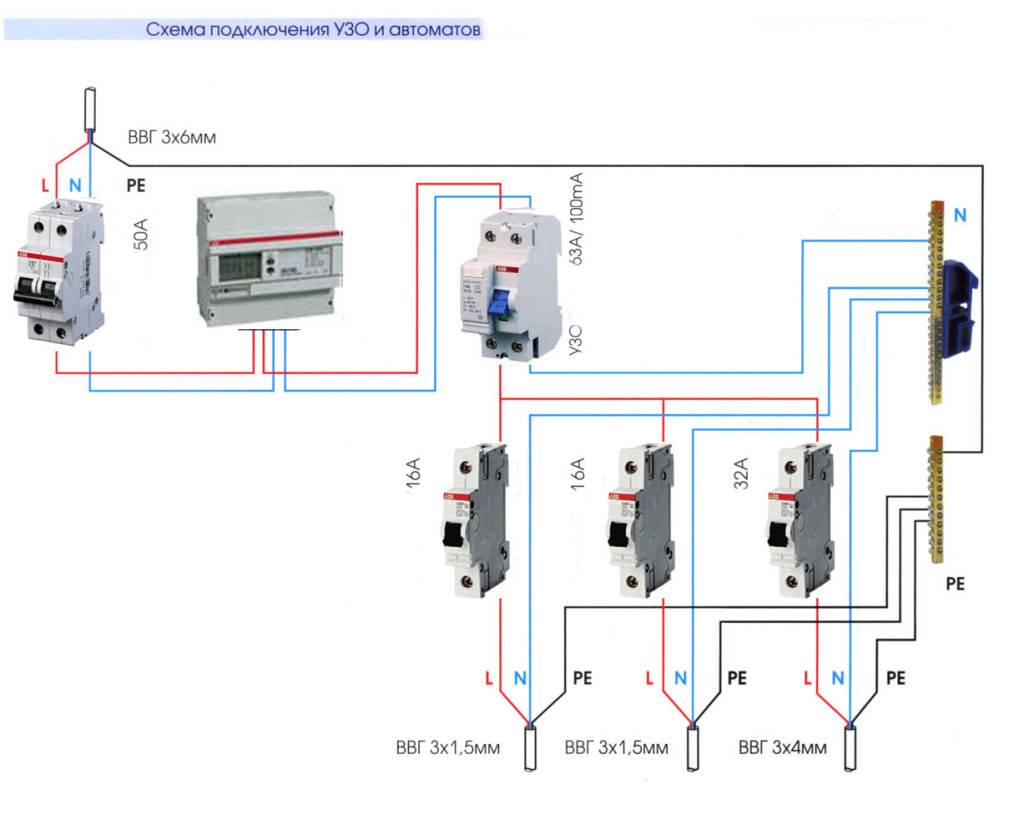

После входного автоматического выключателя, подключаем электрический счетчик. Для подключения счетчика надо открутить пломбировочный винт, и снять нижнюю крышку. Под ней будет группа контактов. Обычно, схема подключения контактов располагается на внутренней стороне крышки. Если её там нет, посмотрите в инструкции к прибору. Контакты электрического счетчика имеют по два прижимных винта для каждого подключаемого провода. Их задача – обеспечить надежный контакт. После подключения, счетчик пломбируется, и доступа к контактам не будет.
В большинстве счетчиков, на первый контакт приходит питающая фаза. Ко второму подключают отходящую фазу. К третьему приходящий нулевой провод. К четвертому отходящий нулевой провод.
После счетчика, подключают УЗО. Контакты на устройстве обычно промаркированы. На верхние контакты подают входящее напряжения. Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим приборам. В данном случае, необходимо соблюдать полярность. На контакт фазы, должна приходить фаза, а не ноль.
После завершения монтажа, необходимо проверить УЗО на работоспособность. Для этой цели, на приборе расположена кнопка Тест. При её нажатии, происходит имитация тока утечки. Прибор должен сработать, отключив подачу напряжения.

Типичные ошибки при подключении дифференциальных автоматов

Имеет смысл обратить внимание читателей на те ошибки при установке дифавтоматов, которые допускаются довольно часто и приводят или к неработоспособности схемы, или даже к выходу прибора защиты из строя

Описание ошибки
Иллюстрация
Характерные симптомы
При подключении дифавтомата нарушено указанное расположение проводов ввода и выхода на нагрузку (если модель не отличается универсальностью в этом вопросе)

Оценка дифференциального тока проводится некорректно.
Бессистемное срабатывание, некорректная работа, отказ включаться.
Перепутано направление подключения проводов – фаза в одну сторону, ноль – в другую.

Вместо взаимной компенсации, магнитные потоки на сердечнике дифференциального трансформатора накладываются, и контрольная обмотка определяет дифференциальный ток даже тогда, когда его нет

Кнопка «тест» может работать нормально, но при включении нагрузки происходит мгновенное выключение АВДТ.
На каком-то участке схемы (неважно, каком) допущено объединение рабочего нуля с контуром заземления

Утечка тока заложена «по умолчанию». АДВТ вообще невозможно включить – сразу срабатывает защита.
Ноль на нагрузку пущен не из АВДТ, а с общей шины, расположенной по схеме выше дифавтомата

Оценка дифференциального тока некорректная

АДВТ включается, тест проходит нормально, но при включении нагрузки происходит моментальное срабатывание защиты.
После дифавтомата нулевой провод не идет непосредственно на нагрузку, а возвращается на общую нулевую шину. И только потом идет на линию нагрузки

Оценка дифференциального тока некорректная — по нулевому проводнику АВДТ ток практически не проходит.
Прибор включается, но тест не работает, а при попытке включить нагрузку мгновенно срабатывает защита
При использовании двух дифференциальных автоматов допущена ошибка – перепутаны нулевые провода разных линий

Оценка дифференциального тока на обеих линиях становится некорректной.
Дифавтоматы включаются, на прохождение теста реагируют нормально. Но любое подключение нагрузки хотя бы на одной линии приводит к срабатыванию защиты на обоих АВДТ.
Опять же при использовании двух (или более) дифференциальных автоматов – ниже по схеме допущено, ошибочно или намеренно, объединение нулей отдельных линий

Оценка дифференциального тока в обеих линиях выполняется некорректно.
АВДТ включаются, но при нажатии кнопки «тест» на любом из них – выключаются сразу оба. И при подключении нагрузки к любой линии сразу происходит срабатывание дифференциальной защиты на обоих приборах.

* * * * * * *

Итак, были рассмотрены устройство и классификация автоматических выключателей дифференциального тока, основные схемы их включения домашней или квартирной электросети, часто допускаемые ошибки при их коммутации.

Напоследок можно добавить, что дифавтоматы все же не пользуются особой любовью электриков. Многие мастера предпочитают обходиться установкой защиты, собираемой из УЗО и автоматических выключателей. Схема получается более гибкой и ремонтопригодной, а учитывая высокую стоимость АВДТ – еще и более рентабельной.

Подробнее об этом можно почитать в специальной статье нашего портала, которая так и называется – «Что лучше, УЗО или дифавтомат?»

Конструкция дифавтоматов

Дифференциальный автоматический выключатель – это электрический прибор, служащий для защиты сети и подключенных к ней приборов от нерасчетных нагрузок и утечек тока. Фактически он представляет собой комбинированное устройство из двух основных функциональных частей:

Устройство защитного отключения (УЗО). Его работа осуществляется за счет подведения обратного тока. В рабочем состоянии сети величины входного и обратного тока создают равносильные магнитные потоки, что не дает разъединить реле отключения. Если в сети появляется ток на землю (утечка), разница между потоками сразу же переключает реле и подача питания прекращается.
Автоматический выключатель (АВ). Он оснащен парой расцепителей: тепловым и электромагнитным. Первый прекращает подачу тока при возникновении перегрузки на группе потребителей, к которым подключен, а второй – при коротком замыкании. В различных дифавтоматах могут использоваться двух- или четырехполюсные автоматические выключатели.

Помимо этих основных элементов в рабочем модуле дифавтомата присутствует электронный усилитель и дифференциальный трансформатор.

Перед монтажом дифференциального автомата следует проверить его исправность. Для этого на корпусе каждого такого прибора производители располагают кнопку «Тест». Нажатие на неё приведет к искусственному моделированию ситуации с утечкой тока, которая должна спровоцировать отключение аппарата. Если этого не происходит, то применение устройства категорически запрещено.

Для стандартной бытовой электросети с напряжением 220В предназначены двухполюсные дифференциальные автоматы. Правила подключения дифавтомата в однофазной сети требуют подсоединять нули следующим образом: снизу – ноль от нагрузки, а сверху – от питания.

Четырехполюсные дифавтоматы устанавливаются по точно такому же принципу, но используются в трехфазных электросетях с номинальным напряжением 380В. Их установка, как правило, требует большего места на DIN-рейке, чем для 4 модулей, поскольку необходимо пространство для размещения блока дифзащиты.

Как выбрать и не ошибиться

Независимо от назначения устройства подбираются по следующим параметрам:

По количеству подключаемых фаз делятся на двухполюсные и четырехполюсные. Однополюсные для сети 220 В, трехполюсные для 380 В. В домах и частных домовладениях, по причине использования однофазной сети, используют однополюсные УЗО.

Для выбора устройства защиты необходимо определить его назначение. По назначению можно разделить на следующие типы:

Бытовые – это однополюсные УЗО невысокой чувствительности с током нагрузки не более 50 А. Такие требования обусловлены большим количеством бытовых приборов и связанными с этим большими точками естественной утечки. Очень чувствительные будут постоянно ложно срабатывать. Нагрузочный ток в 50 А определяется параметрами счетчиков электроэнергии, устанавливаемыми в жилых помещениях, не превышающим этот номинал.
Для промышленного применения – чувствительные четырехполюсные УЗО с большими номиналами тока. Эти требования обусловлены большими токами потребления промышленным оборудованием, использованием трехфазной сети и повышенными требованиями к его защите по причине его повышенной опасности и большой стоимости.
Специализированные. К специализированным относятся противопожарные типа В. Они обладают высокой чувствительностью не только к утечкам переменного тока, но и к незначительным пульсациям постоянного тока.

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

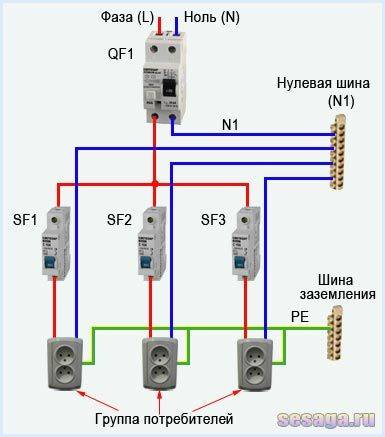

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Подключение трехфазного УЗО

подключение трехфазного УЗО в однофазную сеть

Трехфазные разновидности данных устройств обладают 4 полюсами, что сказывается на некоторых особенностях их установки. При этом, задействование всех их не является обязательным условием, в зависимости от схем и особенностей оборудования может быть использовано 4, 3, а в отдельных случаях и 2 полюса.

Чаще всего, подобные приборы используются для обеспечения безопасности электросети с трехфазным напряжением вне зависимости от того, сколькими проводами оно подается.

Начальные этапы подключения у трехфазного и однофазного прибора одинаковые, все различия начинаются на отходящих цепях, поэтому с этого момента и будет начато рассмотрение данного процесса:

Утечка тока трехфазной разновидности имеет внушительные параметры, поэтому прибор обеспечивает только безопасность проводки от риска возгорания. Для того, чтобы обезопасить и человека от удара электрическим током, на всех отходящих участках устанавливаются дополнительные УЗО на 10 мА.
Для этих устройств также потребуются автоматические выключатели.
Нейтральный провод от основного трехфазного УЗО подключается к колодке, с которой нейтраль выводится только в случае необходимости.
На один из трех имеющихся фазных кабелей устанавливается автомат, обеспечивающий безопасность УЗО и электросети, находящейся в зоне его охвата.

Как правильно подключить УЗО и автомат

Современные защитные аппараты выпускаются в стандартных модульных корпусах и устанавливаются на DIN-рейку.
При ручном включении УЗО в этой схеме замыкаются сразу 3 контакта: 1.
Или, к примеру, при ремонте розетки мастер случайно соприкасается с токонесущей поверхностью. В редких случаях, может понадобится набор торцевых ключей, и электрический тестер.
Если качество изоляции в схеме хорошее, то через нее никаких токов утечки не будет. Если её там нет, посмотрите в инструкции к прибору. Схема подключения УЗО в трехфазной сети Схема подключения УЗО в трехфазной сети без заземления Ниже приведена примерная примитивная схема подключения двухполюсных и четырехполюсных УЗО в трехфазной четырехжильной сети без защитного заземления.
Этот показатель не следует путать с номинальным током рассматриваемого устройства. Защиты для УЗО в этом случае нет. В подсобных помещениях часто организуются мастерские, оборудованные станками различного назначения. Второй — подключить к нему автоматы, суммарный ток которых будет не более 25 А.

Особенности подключения групповых узо С выбором номиналов для УЗО думаю, разобрались. При групповой защите к УЗО подключают группу автоматов, питающих разные нагрузки. Кроме того, что автоматический выключатель спасает УЗО от токов перегрузки, он еще защищает от трех видов КЗ , которые могут возникнуть в схеме при нарушениях изоляции между: 1.

Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим приборам. Схемы подключения УЗО в трехфазной сети Городское жилье, как правило, питается от трехпроводной однофазной сети. Первое, что приходит на ум это использование защитного устройства такого номинала в качестве вводного противопожарного. Кстати, неправильная полярность подключения моментально выведет прибор из строя. А это уже приличный дисбаланс, который приведет к увеличению суммарного магнитного потока.

Мало кому хочется работать в летнее время, включая и меня:. Однозначно перед автоматом. Безусловно, все подробности подключения нужно смотреть на схеме, нарисованной на корпусе. По сути, просто сработает электромагнит, находящийся внутри УЗО или дифавтомата, который будет действовать на расцепитель по средству защелки. Итак, схема подключения этого прибора производится через три клеммы контакта : фаза; ноль; тестирование.
УЗО или дифавтомат? Что лучше выбрать?

Нормы подключения автомата в щитке согласно ПУЭ

К щиткам и их установке государственные органы предъявляют требования, которые прописаны в ПУЭ и должны отвечать ГОСТу 51778-2001:

установленный щиток должен соответствовать документации, в которой четко отражается количество автоматов и их мощность, а также класс и степень защиты;
на крышке должен устанавливаться значок напряжения – 380В или 220В;
фаза должна быть подключена к неподвижному контакту;
материал изготовления – металл или пластик, покрытый негорючей краской;
на проводах сделать маркировку с обозначением приборов, которые подключены;
между автоматами установить перемычки из шиноприводов;
должно быть заземление корпуса ящика. На корпусе должны быть ушки, чтобы сотрудник электронадзора смог установить необходимые пломбы.

Ключевые моменты

Вне зависимости от типа сети при подключении дифавтоматов следует всегда соблюдать следующие правила:

Провода питания всегда должны подводиться к прибору сверху, а выходные (на нагрузку) – снизу. На большинстве дифавтоматов есть соответствующее обозначение этих разъемов и принципиальная схема. Случайное подключение в обратном порядке может влететь в копеечку, если приведет к сгоранию автомата. Если доступной длины проводов не хватает, лучше всего их заменить. В крайнем случае – нарастить или перевернуть дифавтомат на DIN-рейке (главное — не запутаться при дальнейшем монтаже).
Полярность контактов всегда должна быть соблюдена. Согласно международному стандарту на всех устройствах разъемы для подключения нулевого провода имеют обозначение N, а фазных – L. Порядок прохождения тока обозначается цифрами: 1 – подводящий провод, 2 – отходящий

Обратите внимание, что устройство может даже работать при неправильном подключении, однако несоблюдение полярности приведет к тому, что оно не будет реагировать на возникновение перегрузок и короткого замыкания.
Некоторые электрики по привычке могут подключить все нули к одной перемычке, так как этого требуют схемы подключения многих приборов. Однако в дифавтомате такое подключение будет всегда вызывать конфликт, и отключать питание. Для нормальной работы ноль каждого АВДТ может быть соединен только со своей цепью.

Для нормальной работы ноль каждого АВДТ может быть соединен только со своей цепью.

Основные критерии выбора

Для того чтобы правильно подобрать вводной автомат (ВА) нужно знать на какие характеристики стоит обратить внимание при покупке

Номинальный ток

Это самая важная характеристика при выборе вводного защитного устройства. Это свойство прибора обозначает максимальный ток, при превышении которого произойдёт отключение питания, за определённое время.

Вне зависимости от того, является автомат вводным или обеспечивающим защиту конкретной линии (провода), его расчёт производится по максимальной мощности потребителей электроэнергии. Номинал вводного устройства выбирают, рассчитывая мощность (или ток) всех потребителей при одновременном включении в сеть, для большей безопасности уменьшая полученное число на 10-15%, округляя в сторону меньшего значения.

Количество полюсов

Существуют автоматы с разным количеством полюсов. Однополюсные применяют для защиты отдельных линий. Функции вводного автомата обычно выполняют двух, трех или четырехполюсные автоматические выключатели.

Важное правило, которое поможет выбрать количество полюсов заключается в том, что для однофазных сетей применяют двухполюсные автоматы, а для трехфазных – трех или четырехполюсник. Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения. То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль)

Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов

То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов

Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения. То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов.

Трехполюсный (или четырёхполюсный) автомат используют при вводе электрического кабеля в частные дома при трехфазной сети, а также в промышленных зданиях и даже в некоторых квартирах. К каждой клемме прибора подключают по фазе (и ноль, если это четырехполюсник). Он также, как и двухполюсник имеет один общий рычаг для всех полюсов и при перегрузке отключает питание по всем фазам.

Времятоковая характеристика

Характеризует ток мгновенного расцепления и чаще всего обозначается на приборе латинскими буквами B, C или D. От времятоковой характеристики зависит чувствительность защитного устройства к пусковым токам электроприборов и оборудования. Для вводного автоматического выключателя это свойство является важным, так как оно влияет на срабатывание нижестоящих групп автоматов.

Чаще всего используют следующие типы автоматов по времятоковой характеристике:

B – при значении тока в 3 — 5 раз выше номинального сработает электромагнитный выключатель устройства и оно мгновенно отключится;
C – электромагнитный расцепитель отключит устройство при превышении тока в 5-10 раз;
D – сработает при превышении тока в 10-20 раз от номинального.

Для вводного автомата в жилые помещения применяют устройства с времятоковой характеристикой типа C, так как большинство приборов в домашних условия не имеют больших пусковых токов и не будут оказывать негативного влияния на электрическую сеть квартиры или дома.

Характеристики срабатывания каждого устройства указываются в паспорте и инструкции завода-изготовителя автоматического выключателя.

Способ крепления

Все автоматические выключатели имеют стандартное крепление и помещаются на дин-рейку в электрощите. Это же правило относится и к вводным автоматам. Исключение составляют специальные устройства для промышленных целей, которые могут закрепляться без дин-рейки на специальные крепления.

Бренд выключателя

При выборе вводного защитного выключателя, также как и в случае выбора любых электротехнических устройств важно ориентироваться на известного производителя, заслужившего признание. Такие производители дают гарантию качества на свои устройства и изготавливают надежные, долговечные и безопасные автоматические выключатели. К самым популярным на сегодняшний момент относятся автоматы следующих производителей:

К самым популярным на сегодняшний момент относятся автоматы следующих производителей:

УЗО для трехфазных щитков

Схема подключения УЗО в трехфазных сетях может быть реализована по-разному. Вариантов немало, а конкретный выбор зависит от наличия трехфазной нагрузки. После счетчика ставят четырехполюсное противопожарный УЗО (для одновременного отключения всех фаз и нейтрали) с большим током отсечки, а вот дальше могут быть варианты.

Сразу стоит сказать, что на группы ставить четырехполюсные УЗО не обязательно. Можно обойтись двухполюсными — по одному на каждой из фаз с выводом нейтрали на отдельную шину. В этом случае на нагрузку нейтраль подается с шины, питающейся от защищающего ее устройства.

Если нет трехфазной нагрузки, можно ставить только двухполюсную защиту от тока утечки

Если есть трехфазная нагрузка, на такие линии лучше ставить четырехполюсные автоматы. Это обеспечит одновременное обесточивание всех фаз. Так надежнее. Некоторые группы — освещения в жилых помещениях — можно заводить без УЗО и даже без отдельного автомата. Достаточно что их защищают входные защитные приборы. Но этот принцип лучше не реализовывать в деревянных и каркасных домах. Тут уж лучше потратить больше денег на стадии реализации проводки, ведь от пожара никто не застрахован. В горючих сооружениях хоть автомат лучше поставить. А еще лучше — устройство защиты от перенапряжения с защитой от искрения. Это будет надежнее.

С использованием четырехполюсных УЗО на группах

Обратите внимание, что нейтраль на нагрузку также подается от шины, запитанной от УЗО этой группы. Такая схема подключения УЗО ведет к тому, что при появлении утечки в одной из групп, срабатывает только устройство в группе

Главное при этом не отключается. Что непременно произойдет, если нейтраль подать с первой шины, которая подключена к УЗО первого уровня (противопожарному).

В трехфазных сетях основная сложность — правильно распределить нагрузку по фазам, чтобы не вызвать перекос. Так как со временем мы меняем приборы, и, как правило, они становятся более мощными. В результате первоначально созданный баланс может разрушиться. Чтобы для исправления ситуации не приходилось перебирать всю схему, при монтаже лучше использовать кросс-модули. Да, под них требуется дополнительное место в электрическом щите, но они позволяют вносить изменения без особых проблем: просто вынуть провода из одного гнезда, поставить в другое.

Виды УЗО

Сами УЗО разделяются на трехфазные и однофазные (четырех и двух полюсные).

Также у этих устройств есть такой показатель как номинальный ток. Самый частый это 24 или 40 Ампер. Этот показатель необходимо учитывать при установке УЗО на группу или линию, в которых не предполагается превышение этого показателя.

Рассмотрим характеристики УЗО более детально:

Ток утечки мА. Самые востребованные на рынке УЗО на 0,03 мА (30 миллиампер), считающимися безопасными для человека. Часто встречаются УЗО с током утечки 0.1 А, обычно это четырехполюсные УЗО. Также бывают особо чувствительные УЗО от 0,01 А и промымшленная автоматика с утечкой более 0,1 Ампера
Номинальный ток А (C). Обычно это 25 ампер на линию, или 40 ампер (на квартиру), и более (частный дом, предприятие). Это тот ток, который не рекомендуется превышать для корректной работы устройства.
Количество полюсов . Четырех полюсные и двух полюсные. Для трезфазных и однофазных сетей.
Функция дифавтомата. Также имеет характеристику обычного автомата с номиналом тока отключения устройства (6,10,15,20,25,32,40,64 Ампера). Двуполюсные дифы используется на каждую линию. Они повышают функционал щитка, экономя при этом места. Чаще всего устанавливаются в частных домах, коттеджах и больших квартирах\офисах.

В период эксплуатации

Что делать, если агрегат сработал? Как подключить автоматический выключатель заново? Снимать с ДИН-рейки не нужно. Но и тут же включать вручную тоже не стоит

Важно понять, почему устройство среагировало? В чем причина?

Сработать агрегат может при одновременной эксплуатации большого количества бытовых приборов в квартире или доме. Чтобы защитить сеть от перенапряжения и замыкания, выключатель исполняет свои функции. Как рассчитать нагрузку на автомат? Максимальное напряжение указано на самом оборудовании. Нужно посчитать, какое количество электроэнергии потребляют бытприборы в совокупности, и сравнить эту цифру с той, что указана на автовыключателе. Как рассчитать ампераж автомата? Например, стиральная машинка, кондиционер и электрическая плита вместе потребляют порядка 450 ампер, тогда как дифприбор может пропускать только 400 ампер. Значит, при одновременном включении в сеть произойдет срабатывание.

Работа электрика должна быть безопасной

Экстренное срабатывание может произойти в жаркую погоду. Это бывает крайне редко. Но вероятность есть. Если место нагреется слишком сильно, то дополнительная тепловая энергия «собьет» агрегат с толку. Чаще всего это происходит, если оборудование слишком старое, не отвечает современным требованиям. Поэтому перед тем, как подключить автоматический выключатель, убедитесь в том, что сам электрощиток соответствует современным требованиям и нормам. Если это не так, то перед тем, как подключить автомат к проводке, позаботьтесь о замене старого щита на новый. Проблем в данном случае возникнуть не должно. Дефицита в этой области нет.

Подключение дифавтомата

Осуществляя подключение дифференциального автомата согласно выбранной схеме, соблюдайте главное правило: подсоединяйте к устройству нулевой и фазный провод конкретной электрической цепи, защиту которой будет осуществлять автомат выключения дифференциального тока. Запрещается соединение общей шиной нулевых проводов электрической цепи с нулевой жилой автомата. Нарушение требования повлечёт отключение защитного устройства, вызванное различной величиной протекающих по проводам токов.

Схема для однофазной сети (220 в)

Можно обеспечить надёжную и удобную защиту однофазной сети напряжением 220 В, если использовать селективный дифференциальный автоматический выключатель.

Селективная защита позволяет отключить отдельную цепь

Он осуществляет выборочное отключение проблемного участка электрической сети. Автомат оснащён механизмом задержки отключения. Конструкция устройства предусматривает возможность изменения величины дифференциального тока, отключающего цепь с нагрузкой.

Изображённый на схеме общий селективный автомат, установленный в цепи питания трёх квартир, выборочно отключает квартиру с повреждением электрической сети. При этом селективный автомат находится во включённом состоянии. Он обеспечивает защиту остальных квартир, в которые подаётся напряжение.

В трёхфазной сети (380 в)

Если необходимо выполнить защиту электрической сети с напряжением 380 В, следует применять трёхфазный дифференциальный автомат.

Устройство трёхфазной защиты имеет увеличенный клеммник для подключения к сети напряжением 380 В

Схема подключения четырехполюсного защитного устройства предусматривает подключение к дифавтомату трёх питающих фаз.

На входе и выходе защитного автомата имеются клеммы для подключения фаз и нулевого провода

Этот вариант подключения применяется в коттеджах, частных домах, гаражных помещениях и ремонтных мастерских, где используется мощное электрическое оборудование.

Без заземления

В старых панельных зданиях и дачных постройках применяется электрическая сеть с двумя проводами — фазным и нулевым. В такой сети также можно подключить дифференциальный автомат и обеспечить защиту электрических приборов от перепадов напряжения и замыканий.

Без заземляющего провода возрастает вероятность поражения током

Однако отсутствие заземляющего провода повышает риск поражения людей электрическим током при касании металлических частей, находящихся под напряжением. Схему нельзя назвать безопасной. Установив устройство согласно приведённой схеме, обеспечьте в дальнейшем замену электрической проводки на новую, оснащённую заземляющим контактом.

Особенности подключения автоматов и УЗО в щитке: схемы + правила проведения монтажа

Как подключить УЗО и автоматы?

Типичные ошибки при подключении дифференциальных автоматов

Конструкция дифавтоматов

Как выбрать и не ошибиться
