Теплый водяной пол в частном доме: схемы, правила устройства + монтажный инструктаж

Теплый пол водяной своими руками

После крепления трубы к входному коллектору, труба укладывается согласно разметке. Соединения трубы не должны быть в местах изгибов, чтобы уменьшить вероятность протечек. Второй конец после укладки трубы подсоединяется к возвратному коллектору. Затем трубы проверяются водой под давлением, превышающей рабочее в полтора раза. Если нет протечек, полы заливаются цементной стяжкой.

На сегодняшний день на строительном рынке продаются специальные смеси для теплого водяного пола, которые идеально проводят тепло. Минимальная высота стяжки составляет 3 сантиметра, а максимальная 7 сантиметров. Заливается стяжка под рабочим давлением в трубах. Все инструкции по правильной заливке цементной стяжки подробно указаны на упаковке со смесью.

Выбор материалов

В «пироге» теплых водяных полов предусмотрена бетонная стяжка, ведь предполагается, что они будут использоваться десятилетиями без обслуживаний и ремонтов. Поэтому комплектующие необходимо выбирать ответственно, исключив неликвидный дешевый вид материалов.

Стоит отдать предпочтение трубам, крепежам и утеплителю с максимальным эксплуатационным сроком. Они будут стоить несколько дороже, но в процессе пользования полами не приведут к авариям и необходимости вскрывать бетонный «пирог».

No1. Подбор оптимального варианта труб

В настоящее время для теплых водяных полов используют трубы типа PE-X и PERT. Оба изготовлены из одного материала — сшитого полиэтилена. Однако, преимущество специалисты отдают первому варианту, поскольку он имеет 85 % плотности сшивки, что позволяет им иметь эффект памяти. Это означает, что трубы всегда возвращаются в исходное положение после теплового растяжения под действием горячего носителя.

Трубы PERT применяются в случаях, когда в стяжку устраивают цельные отрезки, а фитинги устанавливаются только с целью крепления к коллектору.

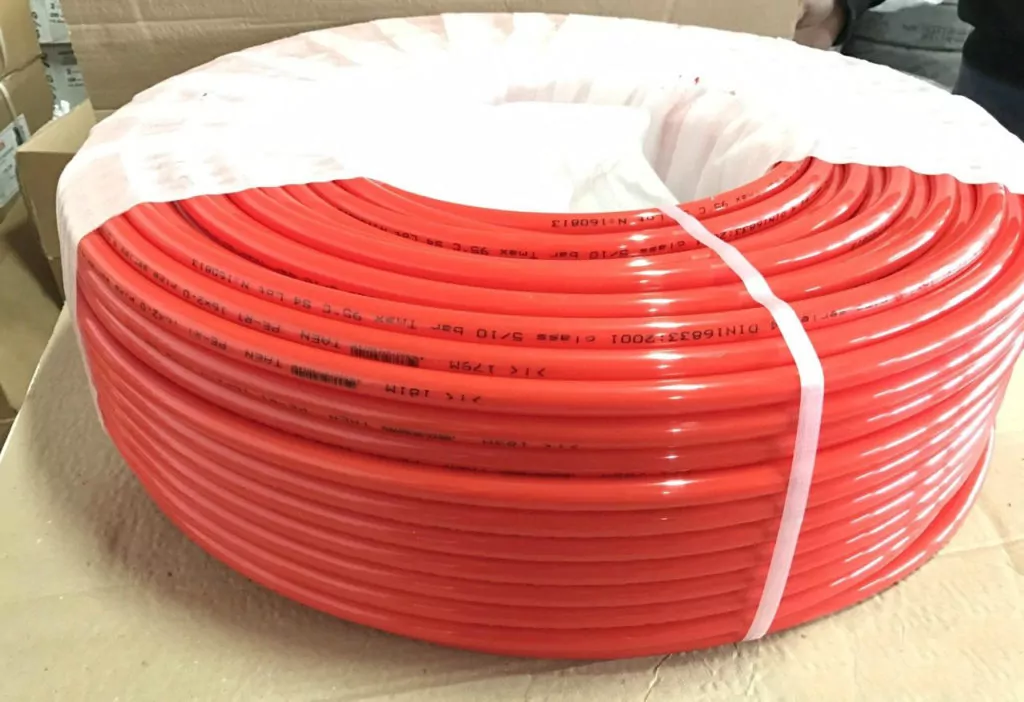

Труба taen pe-RT

На рынке присутствуют трубы из композитного материала с алюминиевой фольгой. Они не рекомендованы специалистами, поскольку велик риск отслоения металлизированного слоя под воздействием нагретого теплоносителя. Если хочется максимально усилить изоляцию и надежность системы, рекомендуется приобрести материалы с усилением из поливинилэтилена, который расположен внутри труб.

Для водяных теплых полов применяют размеры:

  • диаметр — 16, 17, 20 мм;
  • толщина стенок — 2 мм.

Специализированные компании работают с одними и теми же производителями, качество продукции которых проверено временем. Это Valtec, Rehau, Tece, KAN, Uponor.

No2 — выбор утеплителя

Утеплитель укладывается для того, чтобы отделить бетонную стяжку от основания. Это поможет отдаче тепла вверх, а не в землю, что считается потерей. Монтаж этого слоя — обязательное условие. Иначе, вся система водяного теплого пола теряет свой смысл. Полы просто не будут хранить тепло, система будет бесконечно подогревать носитель, пытаясь достичь установленной температуры и расходы за газ резко возрастут.

Оптимальными считаются два вида подложки:

экструдированный пенополистирол (плитный). Плиты удобны в монтаже, возможная толщина от 20 до 100 мм. Выбор конкретной толщины зависит от необходимой степени утепления. При монтаже плит, они соединяются с помощью пазов и образуют ровную поверхность без зазоров;

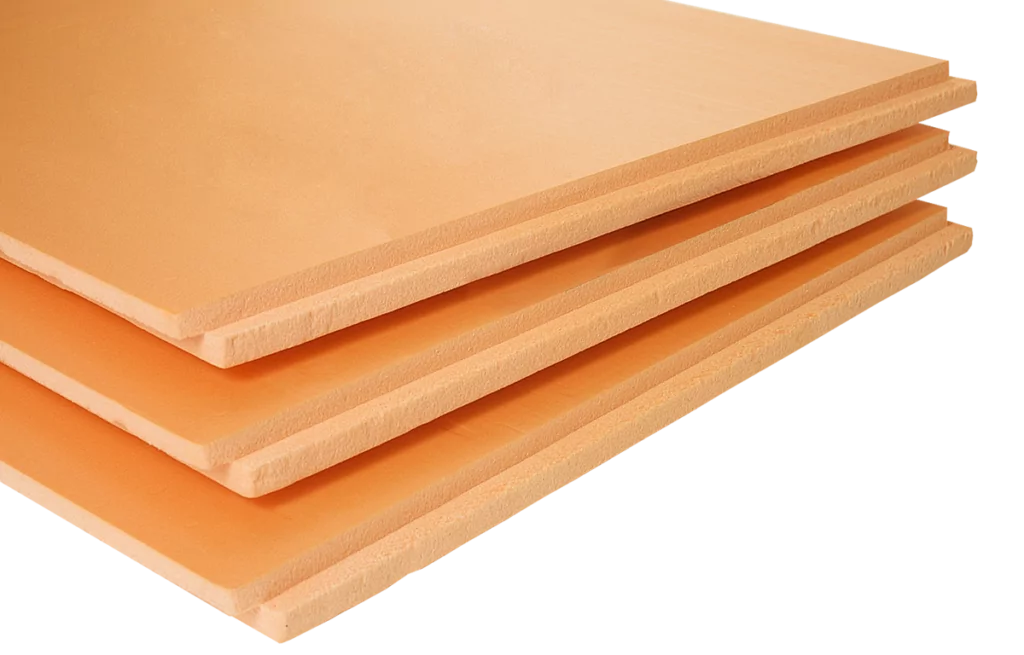

Экструдированный пенополистирол

пенополистирол в виде профильных матов с выполненными монтажными выступами. В матах выполнены специальные пазы, которые существенно облегчают укладку труб по выбранной схеме. Но такой утеплитель отличается высокой стоимостью и толщина листов и матов меньше, чем у плит (от 1 д0 3 мм).

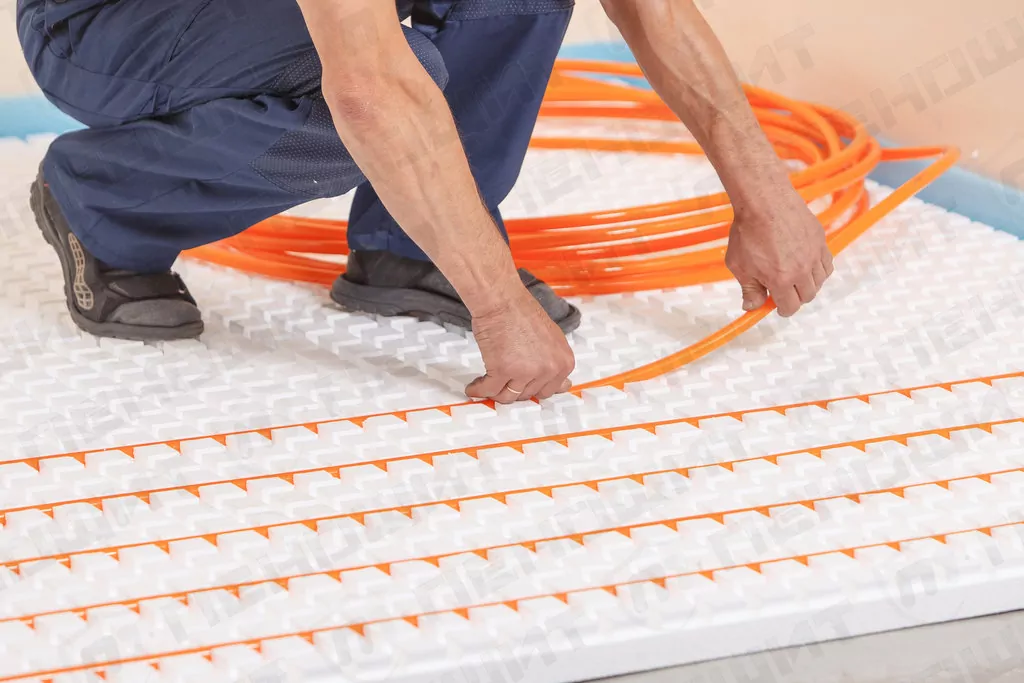

Маты из пенополистирола

Чтобы определить необходимую толщину утеплителя, нужно выяснить условия укладки в конкретном доме:

  • для укладки непосредственно на грунтовое основание выбирают материал толщиной 10 см;
  • укладка пенополистирола над подвальным помещением или цоколем потребует меньшей толщины материала — 5 см;
  • если под основанием теплых полов располагается отапливаемое помещение — 3 см.

Крепление утеплителя к основанию выполняют с помощью тарельчатых дюбелей, трубы фиксируют гарпун-скобами.

Важно соблюдать расстояние между соседними скобами (от 30 до 50 см), в местах, где труба поворачивает — 10 см

No3 — покупка комплектующих для коллектора

Коллектор — узел, осуществляющий распределение носителя и контроль за функционированием всей системы. Он помогает направлять носитель от входа в систему по контурам, настраивать температурный режим, отслеживать расход и возможные утечки теплоносителя.

Купить сборный коллекторный узел нельзя. Каждый конкретный узел собирается в зависимости от особенностей системы, универсальных вариантов не существует. Поэтому придется рассчитать и приобрести отдельные комплектующие, а затем собрать всю систему.

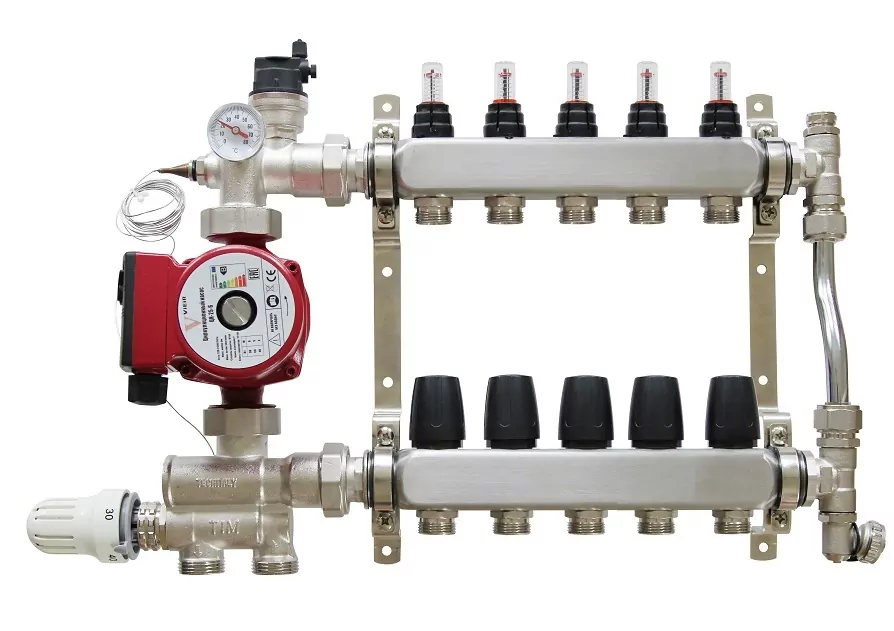

Коллектор тёплого пола

Выбор места для установки зависит от предпочтений хозяев дома. Узел можно смонтировать в котельной, ином подсобном помещении, коридоре. Даже в жилой комнате. Однако, необходимо проследить, чтобы длина всех контуров, приходящих в коллекторный узел была примерно одинаковой

Расчеты для укладки в доме системы теплых полов и выполнение плана-сетки

Расчеты для укладки в доме системы теплых полов и выполнение плана-сетки

На миллиметровой бумаге начертите план помещения, взяв масштаб 1 см = 0,5 м

Также здесь важно максимально точно указать места дверей и окон. Нанесите проект размещения труб, по которым будет подаваться горячая вода, четко распланируйте местоположение контура

Важно брать во внимание определенные моменты

  1. Согласно техническим нормам, промежуток между трубами, размещенными по краям, и стеной должен равняться 20-25 см.
  2. В зависимости от диаметра шланга расстояние между «спиралями» либо «змейками» стоит делать 35-50 см.
  3. Отходящая от стояка труба должна устанавливаться возле того места, откуда идет холод в дом – двери или окна;
  4. У наружных стен должна иметься максимальная плотность размещения шланга, в центральной части комнаты его можно прокладывать реже. Наиболее оптимальная схема монтажа выгладит так: рядом с окнами, дверью входной и наружными стенами шаг укладки – 15 см, а на другой площади – 30 см.
  5. С целью уравновесить входящий поток жидкости и обратный следует выполнять крепление с шагом 10 см.
  6. Петли, несущие тепло, не должны превышать 100 м по длине, поскольку могут возникнуть значительные гидравлические потери в системе.
  7. Крайний контур должен размещаться на расстоянии не больше 15 см от стены.

Способы укладки теплого пола

Спроектированный чертеж будет служить базой для подбора необходимого числа труб и их длины. На миллиметровке нужно подобрать длину контура и согласно масштабу выполнить перевод значений в настоящий размер. На подвод системы к стояку понадобится еще 2 м. Их также стоит взять в расчет. Таким образом, у вас выйдет необходимое число труб для установки их в системе теплого водяного пола.

Для водяных «ковров» нужен качественный шланг

Нужно определить правильный диаметр шланга. Обычно он колеблется от 16 до 20 мм. Иногда применяют 25-мм трубы. От диаметра трубы зависит и ее допустимый угол изгиба, и толщина будущего пола.

По каким критериям выбирать котлы

Довольно сложный вопрос, для принятия правильного решения нужно на нем остановиться более подробно. С точки зрения монтажа дополнительных систем отопления технические показатели котлов не имеют большого значения, все они генерируют тепловую энергию в достаточном количестве, что дает возможность подключать системы. Но на практике не все так просто. Какие существуют отопительные котлы?

Газовый

Оптимальный выбор для комбинированных систем отопления. Может работать полностью в автоматическом режиме, имеет отличные показатели КПД. В реализации есть товары, отличающиеся по размерам, способу монтажа (напольный и настенный), тепловой мощности, количеству контуров (одно- и двухконтурные), установленному электрооборудованию и арматуры. Широкий диапазон технических параметров и стоимости позволяет всем покупателям выбрать подходящий для себя вариант. Единственная проблема – не во всех регионах нашей страны есть газовые магистрали.

Электрический

Современный котел, полностью отвечает жестким требованиям по технике безопасности, степени автоматизации и эффективности. Может подключаться к системам «умный дом», что существенно улучшает параметры микроклимата в помещениях и экономит энергоносители. Имеет два недостатка. Первый всем известен – большая мощность выдвигает особые требования к электропроводке, необходимы согласования с контролирующими организациями. Второй недостаток известен только практикам. Нагрев воды осуществляется специальным элементом теном, площадь его поверхности незначительна. Во многих регионах вода очень жесткая, на нагревательном элементе откладываются твердые соли. Толщина отложений всего в один миллиметр понижает коэффициент полезного действия примерно на 5–10%. Кроме того, из-за них ухудшается процесс теплообмена между нагревателем и водой, температура его нагрева превышает критическую, это становится причиной быстрого выхода устройства из строя. Что касается различных фильтров очистки воды от растворов солей, то их фактические возможности очень далеки от рекламируемых.

Твердотопливный

Чаще всего используется на дачах или в загородных поселках, в которых отсутствует природный газ. Современные модели увеличивают время горения топлива, что упрощает эксплуатацию котла. Но подключать их к системам комбинированного отопления не рекомендуется из-за сложности регулировки температуры теплоносителей.

Все современные твердотопливные котлы имеют еще один существенный недостаток, о нем не упоминают производители.

Проблемы твердотопливных котлов

Почему профессионалы настоятельно не рекомендуют подключать к комбинированным системам обогрева твердотопливные котлы? Мы не будем останавливаться на том, что температура нагрева теплоносителя зависит не от пожеланий жильцов, а от физических характеристик и параметров горения топлива, это понимает большинство потребителей. Твердотопливные котлы имеют еще один неприятный недостаток.

Увеличения коэффициента полезного действия можно добиться одним способом – увеличить количество передаваемой энергии топлива (огня и дыма) емкости с водой. Достигается это путем увеличения площади поверхности контакта и длительности передачи энергии. Размеры емкости имеют прямое влияние на габариты котла, злоупотреблять этим параметром нельзя. Для повышения теплоотдачи конструкторы дополнительно замедляют процесс горения за счет ограничения подачи к топливу кислорода, так оно горит длительный период времени. Но уменьшение кислорода автоматически уменьшает тягу и температуру дыма.

Котел длительного горения на твердом топливе

Все виды твердого топлива в результате горения продуцируют много пепла и сажи, при недостатке кислорода их количество еще более увеличивается. Топливо имеет определенную влажность, при горении выделяется пар. Пар конденсируется на стенках дымохода, к нему прилипает сажа и со временем тяга полностью исчезает. Такая ситуация может стать причиной трагических возникновения ситуаций.

Скопление сажи на внутренних стенках дымохода

В домах с обыкновенным печным отоплением дымоходы периодически прочищаются сильным горением, в современных закрытых отопительных системах так сделать нельзя. Вода может закипеть, а установленные расширители закрытого типа. Как следствие – разрыв пластиковых труб, котла или нарушение герметизации фитингов.

Схема с терморегулирующим комплектом для одной петли

Данная система отопления реализуется при помощи небольших термомонтажных комплектов. Они изначально рассчитаны на присоединение только одной единственной петли.

Здесь вам не придется городить сложных коллекторов, смесительных групп и т.п. Она рассчитана на обогрев помещений с максимальной площадью 15-20м2.

С виду это небольшая пластиковая коробочка, в которой смонтированы:

ограничитель температуры теплоносителя

ограничитель реагирующий на температуру окружающего воздуха в прогретой комнате

воздухоотводчики

Горячая вода поступает напрямую в петлю теплого пола без всяких коллекторов или каких-либо регуляторов. Это означает, что ее изначальная температура достигает максимальных 70-80 градусов, а остывание происходит как раз в самой петле.

Чаще всего люди применяют такие комплекты в 3-х случаях:

12

Чтобы не тянуть одну единственную петлю с первого на второй этаж, плюс применять там воздухоотводчики, можно воспользоваться этим недорогим решением.

3

Опять же в качестве альтернативы, можно воспользоваться терморегулирующим комплектом.

Во всех трех случаях вы просто его подключаете напрямую к ближайшему радиатору, стояку или коллектору отопления. В итоге у вас автоматически получается готовая петля теплого пола.

Недостатки такого комплекта:

малый комфорт – если хорошенько топить котел, пол у вас будет постоянно перегретым

Конечно можно подавать и остывшую воду из буферной емкости, но тогда мы приходим к ранее рассмотренной схеме №1. Данный же комплект предназначен для подключения именно к высокотемпературной системе, с ПЕРИОДИЧЕСКОЙ подачей в теплый пол горячей воды.

Подали порцию воды, термоголовка перекрыла поток. Далее вода остыла в петле, подали следующую порцию и т.д. Если же теплоноситель низкотемпературный, то и никакого комплекта не нужно.

Кстати, его можно подключать не только к теплым полам, но и к системе теплых стен, или к отдельным радиаторам отопления.

Более подробно с работой системы можно ознакомиться в паспорте на изделие – скачать.

второй недостаток – комплект будет эффективно работать только в двухтрубной системе

В однотрубной его будет достаточно сложно приспособить. Придется монтировать байпас и балансировочный вентиль.

Достоинства:

самый простой монтаж из всех вышеприведенных схем

Применяемость – в маленьких помещениях с редким пребыванием людей. В основном это санузлы, коридор, лоджия.

Чтобы понять какая из схем лучше и наиболее подходящая для вашего случая, можете сравнить все их недостатки и преимущества, сведенные воедино в одной общей таблице.

Взвесив все плюсы и минусы можете выбирать ту, которая наиболее полно удовлетворяет вашим потребностям и возможностям. После чего смело приступать к монтажу или приглашать специалистов для проведения ремонтных работ.

Подготовительные работы

Основная проблема, с которой вам придется в данном случае столкнуться, старая стяжка. Ее придется демонтировать. Процесс этот не легкий, однако, без этого не обойтись.

Подготовительные работы, которые вы начинаете, заключаются не только в демонтаже старого бетонного покрытия, но и в подготовке самой поверхности. Для нормальной работы вашего теплого пола требуется горизонтальная поверхность. Максимально допустимые перепады высота на поверхности не должны превышать 10 мм. На фото, которое предлагается вашему вниманию, изображен процесс подготовки поверхности для укладки греющей трубы.

После того, как вы устранили на поверхности все изъяны, приступайте к укладке гидроизоляционного слоя. Вдоль стен жилого помещения, по всему периметру уложите демпферную ленту, которая будет играть роль теплового компенсатора для расширяющей от нагрева бетонной стяжки.

Что бы тепло от греющей трубы не уходило вниз, основа пола подвергается утеплению. Для этой цели можно выбрать самые разнообразные материалы, которые сегодня в ассортименте представлены в продаже. Вид и способ утепления зависит от следующих факторов:

  • теплый пол, который является вспомогательной системой обогрева, можно утеплить пенополистиролом, покрытым с одной стороны фольгой. Такой материал называется пенофол;
  • если ваша квартира или жилые помещения, расположены над отапливаемыми помещениями, можно ограничиться обычными листами экструдированного пенополистирола толщиной 20-50 мм или минеральной ватой;
  • жилые помещения первого этажа требуют тщательного утепления. Здесь можно использовать насыпной керамзит и листы пенополистирола толщиной 50-100 мм.

Сверху утеплителя укладывается армированная сетка, на основе которой и будет держаться бетонная стяжка. Обычно, именно на сетку осуществляется монтаж труб водяного пола при помощи специальных скоб, зажимов и клипс. На рисунке показан типичный слоеный пирог – слоистая структура, лежащая в основе капитальной напольной системы отопления.

*

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Устройство водяного тёплого пола

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой несёт свою функцию. Состоит из: основания, гидро и тепло прослойки, армирующего изделия, нагревательного элемента и стяжки из бетона.

На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

Чаще, самостоятельная укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки. Но возможен «сухой» монтаж, он применяется в домах с деревянными перекрытиями.

Способы укладки труб

При укладке своими руками водяного теплого пола может применяться любая схема. Ее выбор зависит от результата, которого требуется добиться.

  • Змейка. Монтаж труб по этой схеме наиболее прост в исполнении. Однако укладка труб змейкой имеет существенный недостаток, заключающийся в разнице температур в начале и конце контура: она может достигать 5-10°С. Объясняется этот фактор тем, что за время прохода теплоносителя от подающего коллектора к обратному, его температура снижается.

  • Улитка. Несмотря на более сложный монтаж, укладка труб таким способом позволяет добиться равной температуры по всей площади помещения. По этой причине в большинстве случаев укладка труб производится по этой схеме.
  • Комбинированная укладка труб. Такая схема применяется достаточно часто, так как данный способ позволяет минимизировать остатки бухты трубы и осуществить рациональное разделение помещения на контуры. К примеру, можно сделать укладку труб по краям помещения змейкой, а на основной площади сделать систему улиткой.

Особенности устройства конструкции

Устроить водяной теплый пол по плитам перекрытия просто. Структура его слоистая, называемая профессионалами «пирогом пола».

Конструкция состоит из таких компонентов:

  • основной слой, представляющий собой плиту из бетона или деревянное основание;
  • гидроизоляция, которую дополняют демпферной лентой, располагая ее по периметру;
  • теплоизоляционный слой, представляющий вариант защиты от выхода тепла за рамки заданного направления;
  • собственно водяной пол, прогревающий помещение;
  • слой стяжки;
  • напольное покрытие, являющееся финишным вариантом отделки.

Толщина конструкции бывает различной. Ее параметры зависят от выбранного утеплителя, от диаметра труб, от мощности стяжки

Важно, что вся конструкция должна укладываться в рамки 7-15 сантиметров

Как работает система теплового водяного пола

Как сделать теплый пол

Согласно схеме, под напольным покрытием в помещении размещается шланг. По системе поступает горячая вода либо другая жидкость, которая передает тепло к используемой поверхности. В качестве обогревающего компонента используют также этиленгликоль либо антифриз. До того момента, когда пол нагреется, носитель тепловой энергии распределяет и отдает тепловую энергию рядом размещенному материалу и элементам.

В большинстве случаев в строительстве дома используют бетонные покрытия, реже – деревянные блоки, включающие в себя отопительный контур. Рассмотрим бетонный наливной пол.

Это интересно: Крыши от А до Я

Классическое устройство водяного пола

Чтобы смонтировать трубы на поверхности пола необходимо выбрать один из трех способов их устройства:

  • Бетонная стяжка. Трубы достаточно объёмны, поэтому их нельзя покрывать плиточным клеем. Для их закрепления используется бетонная стяжка, которая должна заливаться на высоту не меньше чем на три сантиметра над поверхностью трубы.
  • Пенополистирол. Этот метод менее популярен из-за большей трудоёмкости. При его применении в пенополистироле необходимо вырезать пазы. Делать это придется вручную. Затем в пазы укладывают сами трубы, поверх которых заливается стяжка.
  • Деревянные пазы. Этот самый трудоёмкий способ иногда используют в жилищах с деревянными полами. Набивая на пол доски, создают жёлоб такой формы, которая нужна для размещения труб.

А теперь представьте, какова цена ошибки при выполнении расчета или выборе схемы монтажа подогреваемого пола, если он устроен с помощью бетонной стяжки. Придется частично или даже полностью демонтировать саму стяжку.

Безусловно, пострадает и внутренняя отделка помещения. Поэтому относиться к каждому этапу работы следует со всей ответственностью.
