Теплые водяные полы на деревянный пол: особенности укладки системы на деревянное основание

Установка кабельной отопительной системы своими руками

Необходимые материалы и инструменты

В процессе монтажа кабельного пола понадобится комплект оборудования и инструментов:

• Нагревательный кабель.
• Терморегулятор.
• Фольга и материал для теплоизоляции.
• Гофрированная трубка.
• Монтажная лента.
• Измерительные приборы (омметр, вольтметр), необходимые для проверки сети.
• Элементы крепления.
• Рабочие инструменты: плоскогубцы, отвёртки, ножницы, рулетка.

Руководство по укладке

При установке кабельной конструкции необходимо учитывать ряд нюансов:

1. Наличие в системе терморегулятора позволяет минимизировать риск возгорания и перегрева напольных покрытий. В деревянных строениях максимальный уровень температуры составляет 40 градусов.
2. Нагревательные элементы равномерно распределяются по площади комнаты. Исключение — зоны, где расставлены шкафы, диваны и другие тяжёлые предметы. При постоянном воздействии их вес может деформировать кабель.
3. Высота покрытия, укладываемого поверх электрической обогревательной системы, зависит от породы дерева. Если поверхность состоит из твёрдой древесины (дуб или бук), то предел высоты — 2,4 мм. Для «мягких» сортов этот показатель — 2,2 см.

Главное при укладке кабеля — равномерное распределить его по всей поверхности пола

Технология монтажных работ сводится к следующему:

1. Перекрытия очищаются от пыли и прочих загрязнений.
2. Заделываются трещины при помощи затирочных смесей, выпускающихся для обработки древесных поверхностей. Пользоваться монтажной пеной не рекомендуется: средство имеет высокие изоляционные свойства.
3. Укладываются бруски черновой основы. Крепление к основанию делается с помощью саморезов.
4. В прослойке между брусками размещается термоизоляционный слой. Чаще всего используется фольга, выполняющая функции изолятора и отражателя тепловых лучей, испускаемых нагревательными устройствами.
5. Поверх термоизоляционного слоя стелется оцинкованная сетка.
6. На сетку укладывается нагревательный кабель.
7. В местах пересечения кабеля с брусками выполняются небольшие пропилы.

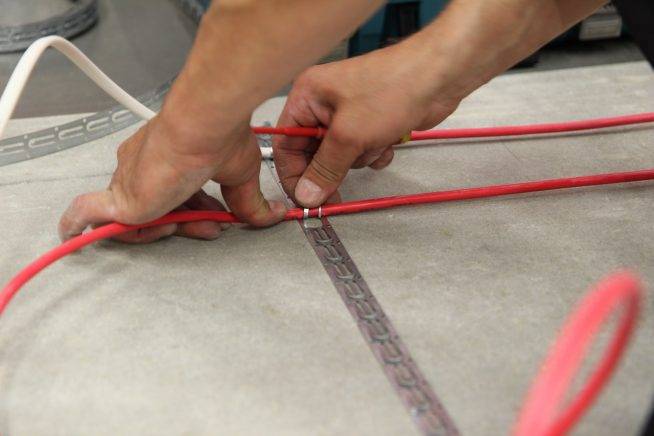

8. Скрепление проводов с брусками осуществляется с помощью монтажной плёнки. Если нужно обеспечить фиксацию кабеля к сетке, можно использовать хомуты.

Технология устройства водяного теплого пола в деревянном доме

Технологий укладки труб несколько. Разберем детально каждую.

Технология Uponor

Способ укладки Uponor пользуется большой популярностью своей простотой и доступностью в финансовом плане. Суть в укладке хвойных досок толщиной 20 мм и шириной 15-20 см (зависит от шага укладки) на лаги с просветом в 2 см. В эту щель и укладывается контур. Методика хорошо видна на приведенной ниже схеме.

Технология имеет некоторые отличия для цокольного этажа и второго. Рассмотрим вариант укладки труб на черновой пол над подвалом:

• к лагам, заподлицо с нижней кромкой, прибиваются черепные бруски сечением 25 х 25 мм;
• на прибитые бруски саморезами крепится черновой пол из досок толщиной 20-22 мм;

• проводятся гидроизоляционные работы рулонным гидроизоляционным материалом. Мембрана укладывается поверг лаг внахлест, с заходом на стены;
• швы проклеиваются скотчем;
• между лагами укладывается утеплитель из базальтового волокна. Его толщина должна быть на 5 см меньше высоты бруса, использованного под лаги — нужен вентиляционный зазор;
• утеплитель закрывается полиэтиленовой пленкой — перекрывается доступ пара в утеплительный слой;
• поперек лаг набиваются доски. Толщина материала — 20 мм. Расстояние между досками — 2 см. В местах, где будет петля трубы, доска должна быть короче и не доставать до стены 15-20 см. Чтобы не запутаться, доски укорачиваются поочередно. При этом, короткая доска у одной стены должна прилегать к другой практически вплотную — отступ 30 мм для технологического зазора на случай разбухания пиломатериалов от влаги;
• в щели вставляются специальные металлические пластины-рассеиватели с выемкой под трубы;
• укладывается контур;
• трубы контура подсоединяются к коллектору;
• проверяется герметичность системы;
• поверх труб настилается OSB, фанера или ДСП;
• укладывается финишное напольное покрытие.

Работы на втором этаже проводятся в том же порядке, что и на первом. Отличие в следующем:

• к балкам перекрытия черновой пол прибивается снизу, без использования черепных брусков. Это могут быть доски, OSB, фанера;
• меняются местами паро- и гидроизоляционные пленки. Снизу полиэтиленовая пленка, тип В, сверху мембрана.

Некоторые мастера не укладывают утеплитель. Насколько это верное решение редакция сайта судить не берется. Собственного опыта нет, а доверяться публикациям в интернете перестали — слишком много в статьях неточной информации.

Полистирольная система

В этой разновидности монтажа водяного «теплого пола» доски заменяются специальной плитой из пенополистирола, в верхней части которой есть бобышки. Пошаговый ход работ выглядит так:

• к лагам на первом этаже прибиваются черепные бруски;
• настилается черновой пол;
• проводится утепление пола между лагами с одновременной паро- и гидрозащитой утеплителя;
• по периметру стен крепится демпферная лента — необходимо устроить технологический зазор;

• поверх лагов настилается ровное покрытие. Это могут быть ГВЛ, ДСП, фанера, ОСП. Прикручивать настил нужно оцинкованными саморезами по дереву;
• на подготовленную поверхность укладываются пенополистирольные плиты;
• между бобышками укладываются металлические рассеиватели. Многие специалисты отказываются их устанавливать и укладывают трубы непосредственно на плиты. Конечно, разница есть, но не столь значительная, как об этом говорят и пишут приверженцы металлических пластин;
• контур из трубы укладывается в пластины.

Дальнейшие операции такие же, как и в предыдущем способе.

Альтернативные варианты

Пытаясь сэкономить, местные умельцы предложили несколько интересных вариантов укладки труб водяного отопления.

• В доме без подвала делается утеплительная грунтовая подушка — засыпается слой керамзита толщиной 40-50 см, а наверх насыпается слой песка. Все это трамбуется, а затем выравнивается. Пеноблоки укладываются просто на песчаную подушку. Между собой берутся на клей. По полученной поверхности чертится схема раскладки контура. Болгаркой или бензопилой вырезаются каналы 20 х 20 мм под трубы. Укладывается контур. Сверху настилается фанера, ГКЛ, ГВГ, ДВП или ОСП. Монтируется финишное напольное покрытие.
• Берутся плиты пенополистирола. В них специальным прибором вырезаются каналы под трубы. Металлические рассеиватели заменяются на пищевую фольгу.

• 3.Покупаются дешевые деревянные наборы для укладки контура. Здесь также в качестве рассеивателя используется фольга.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Иллюстрация	Способ укладки системы водяного обогрева
	Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП: высокая стоимость материала за счет фрезеровки; низкая влагостойкость; склонность к деформациям.
	Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.
	Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

тёплый пол по деревянным лагам: первый вариант монтажа

Был деревянный пол. На него поставили лаги из доски 50х150 мм с интервалом ~60 см. Между лагами положили утеплитель — минеральную вату — толщиной 100 мм. На утеплитель – трубы тёплого пола.

В лагах сделаны пропилы для прохода трубы. Возможные щели между лагами и утеплителем запенили (хотя при правильном расстоянии между лагами запенивать не нужно; если утеплитель минвата, то расстояние между лагами должно быть на 1.5-2 см меньше ширины минераловатного листа). Сверху на лаги положили фанеру, на которую уже какой-то чистовой материал.

Слабость показанного устройства: между трубой и фанерой имеется воздушная прослойка, которой быть не нужно: она ухудшает теплопроводность пола.

Подготовка основания пола

После снятия старого пола необходимо удостовериться в хорошей сохранности чернового настила и лаг. Если все детали конструкции отличного качества, можно приступать к следующему этапу. Но чаще всего даже при визуальном осмотре можно увидеть дефекты основания. В зависимости от характера повреждений применяют разные способы их устранения.

1. Прогнившие, источенные жучками доски удаляют. На их место кладут новые той же толщины, что и старые. Между досками оставляют незначительный зазор для естественной вентиляции. В целях экономии средств на данном этапе используют необрезной материал, который плотно не укладывается из-за неровных краёв.
2. Далее на расстоянии 40 — 60 см друг от друга кладут на ребро толстые (50 мм) доски или брус. Крепят их саморезами или гвоздями к деревянному полу.
3. Затем кладут слой теплоизоляции. Её роль выполняет специальная плёнка. Желательно использовать материал с блестящим покрытием. В процессе работы системы водяного пола он будет отражать тепловую энергию, которая будет распространяться вверх. При необходимости или желании создать особенно комфортную обстановку внутри помещения можно провести дополнительное утепление за счёт использования матов или рулонов минеральной ваты. Их кладут в образовавшиеся пустоты между лагами. Сделать это можно после монтажа трубопровода.
4. Поскольку дерево «дышащий» материал, способный сужаться и расширяться, по всему периметру помещения к стене крепят демпферную ленту. Она станет регулятором сезонных изменений, происходящих в структуре древесины.

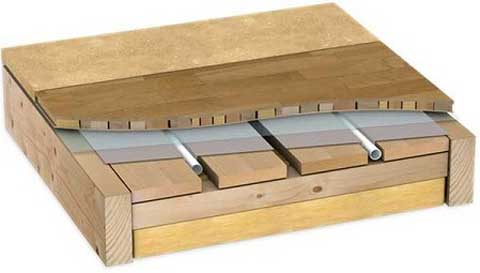

Укладка деревянного контура

Тёплые полы без использования бетонного раствора устанавливают в деревянных частных домах, в которых пол выполнен из лагов. Поверхность выравнивают. Для этого используют листы ДВП. Далее выстраивают деревянный контур.

Заготовки выполняют самостоятельно или приобретают уже готовый контур у производителя. Для выстраивания заготовок предусматривают ходы не только для продольного расположения магистрали, но и для поворота трубы. Диаметр изгиба должен равняться 5 диаметром. Ширина деревянной пластины под изгиб должна быть не менее 10 см.

Напольный обогрев с деревянным контуром используют под линолеум, под ламинат. Под плитку необходимо залить водяную магистраль бетонным раствором. Как выполняют заготовку для монтажа жидкостного контура?

• На подготовленной поверхности делают разметку. По ней легче проводить укладку.
• Укрепляют демпферную ленту.
• Трубопровод должен располагаться на расстоянии 30 см от стены; по периметру устанавливают планки подобной ширины.
• Оставляют место для металлической пластины; 5 см.
• Устанавливают закруглённую деревянную заготовку.
• Продольные пластины монтируют с шагом 5 см. Ширина дощечек 10 см.
• Заготовки укрепляют саморезами. Дощечку с округлой стенкой соединяют с планкой около стены скобами.
• В получившиеся желоба устанавливают алюминиевые пластины; их укрепляют саморезами.
• Выводят водяной контур.
• После тестирования системы отопления, магистраль закрывают ГВЛ, подложкой под линолеум. Выполняют облицовку пола. Под плитку данное покрытие не подходит. Толщина подложки для финишного покрытия не должна превышать 3 мм.

Если используется котёл высокого нагрева, то рекомендуют установить на контуре трёхходовой клапан с выносным датчиком температуры и с термоголовкой. Для магистрали длиной более 66 м, рекомендуют использовать циркуляционный насос. «Тёплый пол» предусматривают без радиаторов, как самостоятельную систему.

Рекомендуем: Какой должна быть высота тёплого пола?

Укладка труб

Делать каналы и укладывать в них трубы можно двумя способами – «змейкой» (зигзагом) и «улиткой» (спиралью). Более простой вариант укладки – «змейкой», так как он не требует произведения точных геометрических расчётов. Подробнее об особенностях укладки труб смотрите в этом видео:

Ширина каналов должна быть достаточной, чтобы в них свободно помещались обогревательные трубы. Тёплый пол водяной должен укладываться с шагом между витками труб порядка 10 – 30 см. Чем меньше расстояние между витками, тем больше длина трубопровода.

В таблице показана зависимость длины отопительного напольного трубопровода в зависимости от расстояния между его витками.

Выбирайте подложку из вспененного полимера

Другая проблема – наличие теплоизолирующей прокладки в виде подложки между тёплым полом и напольным покрытием. Она исполняет роль своеобразного амортизатора, смягчающего давление на покрытие и тем самым продлевающего срок его службы.

Чтобы добиться большей мягкости, она производится из вспененного полимера – такой материал, сделанный для смягчения шагов и давления мебели, одновременно является неплохим теплоизолятором. А это в случае с напольными системами обогрева является большим минусом.

Преодолеть данное препятствие можно, использовав в качестве подложки толстую плёнку из полиэтилена, настеленную в 2 – 3 слоя. Коэффициент теплопроводности у неё гораздо выше, нежели у вспененного полимера, поэтому плёнка не будет создавать существенного препятствия для передачи тепловой энергии.

После укладки труб уже можно приступать к настилу выбранного вами финишного напольного покрытия.

Выбор в пользу расположения труб в полу

Температура в доме, квартире или ином помещении в большинстве случаев влияет на комфортные условия нахождения в нём. Выбор правильной и надёжной системы отопления можно сделать только при детальном рассмотрении всех аспектов вопроса.

Если выбор сделан в пользу закрытой системы следует обратить внимание на следующее:

• При монтаже следует выбирать оборудование надёжного производителя. Экономия может вылиться в проблемы с эксплуатацией и ремонтом в будущем.
• Перед монтажом проводится гидроизоляция пола, а по стене укладывается демпферная лента, компенсирующая расширение при нагреве.
• Длина контура не должна превышать 100 метров.
• В закрытой зоне (стяжка, деревянный пол) не должны находиться фитинговые соединения.

Соблюдение этих условий поможет избежать дополнительных расходов и проблем с эксплуатацией системы отопления.

Особенности настильной системы

Традиционный вариант  пола водяного типа предполагает монтаж труб в стяжку. Заливают ее раствором из бетона с особыми присадками, увеличивающими его теплопроводность.

В результате бетонная подушка становится своеобразным теплоаккумулятором, что дает возможность использовать такое отопление максимально эффективно. Однако у традиционного способа обустройства есть недостатки.

Деревянное основание обладает низкой тепловой инертностью, что мешает системе нормально функционировать. Чтобы исправить этот недостаток монтируются теплоотражающие пластины из металла, обладающего высокой теплопроводностью

Самый очевидный – слишком большой вес бетонной стяжки. При плотности раствора порядка 2000 кг/кв. м она дает значительную дополнительную нагрузку на основание и несущие.

Для железобетонных плит такая нагрузка вполне посильна. Для деревянных перекрытий – запредельна. По этой причине традиционный способ укладки в таких случаях запрещен. Здесь используется так называемая настильная система.

Она выполняется в виде невысокого настила, внутри которого располагаются трубы. Для его обустройства чаще всего используется дерево, но относительно недавно появились и выпускающиеся промышленным способом настилы из полистирола.

Трубы размещаются в пазах, где и закрепляются. Известно, что дерево проводит тепло очень плохо. По этой причине деревянные системы не могут быть эффективным источником тепла.

Для исправления этого недостатка в каждый паз вставляются металлические проводящие тепло элементы. Они же и укрепляют конструкцию. Аналогичные детали есть и в полистирольных настилах с металлическими вставками, материал которых тоже плохой проводник тепла. Таким образом собирается надежная и долговечная отопительная система.

Ее преимуществами перед традиционным аналогом можно считать:

• Небольшой вес настила, который способны выдержать даже деревянные перекрытия.
• Относительно простая сборка, особенно если речь идет о промышленных моделях настилов.
• Отсутствие необходимости ожидания затвердевания бетонной стяжки. Отделочные работы можно производить сразу же по окончании монтажа.
• Полная ремонтопригодность. Для проведения ремонтных работ достаточно поднять фрагмент настила, чтобы обеспечить доступ к участку с неисправностью.

Еще одно неоспоримое достоинство настильной системы – многовариантность, что дает возможность реализовывать самые разные ее модификации. Большинство из которых – самоделки. Основной недостаток настильной схемы – быстрое остывание. Пол за короткое время разогревается и так же быстро отдает тепло.

Большой плюс настильного водяного пола – возможность относительно простого ремонта. Чтобы добраться до поврежденного фрагмента, достаточно снять участок напольного покрытия и убрать под ним настил

Собственно, запас тепла ограничен тем, которое находится в жидком теплоносителе в трубах. Поэтому при остановке котла помещение скоро остынет. По этой причине настильные системы чаще используют как дополнение к основному отоплению, особенно в холодных регионах.

Настил из дерева

Данная технология предусмотрена в основном для деревянных строений. Есть и тут несколько своих способов:

1. Основа из реек.
2. На основе модулей.

Именно второй вариант и пользуется большей популярностью за счет применения в работе плит, в которые уже предусмотрены пазы для трубопровода. К тому же работа без стяжки заметно сокращает временные рамки окончания работ. При большой спешке некоторые не смогут дождаться полного высыхания раствора и произвести укладку трубопровода. Но ни в коем случае нельзя монтировать теплый пол водяной в готовую стяжку.

Предварительно на основании пола производиться расположение лаг с выбранным шагом. Между ними настилается материал для гидро и теплоизоляции. Поверху на расстоянии 20 мм монтируются плиты из древесины. Данное расстояние должно быть выдержано с целью компенсации расширения от повышенных температур.

Для реечного способа потребуется тщательным образом подготовить черновой пол. Схему установки труб следует предусмотреть заранее и ей следовать в процессе монтажа. Выкладывание реек осуществляется с выдержанным расстоянием для фиксации труб контура, расположенных на металлической пластине.

Финишное покрытие может быть совершенно различной толщины. При толщине до 10 мм его можно располагать поверх пластин, но не забывать про слой звукоизоляции. Для плитки поверхность готовиться: производиться укладка листов ДСП или гипсокартона. В таком случае стыки должны быть обработаны для получения ровной поверхности без изъянов. Именно под плитку в основном и устраивают теплый пол, чтобы тщательно ее прогреть на кухне, в ванной комнате.

Выполнения работ на примере водяной системы подогрева

Произвести монтаж водяных теплых полов в деревянном доме можно самыми разными способами, с использованием разнообразных материалов и т.д. Чтобы уменьшить нагрузку на систему теплого пола рекомендуется использовать полистирол или готовые модули. Именно этот способ и будет рассмотрен далее.

Для правильного монтажа потребуются следующие материалы:

• полиэтиленовая пленка толщиной 0,2-0,5 миллиметра;
• плиты полистирола с пазами (толщина 0,3-0,5 сантиметра);
• алюминиевые распределительные пластины до 0,5 миллиметра толщиной;
• листы гипсоволокна со скошенными гранями в 1 сантиметр толщиной;
• саморезы длиной в 1,6 сантиметра и диаметром в 3,5 миллиметра;
• демпферная лента толщиной в 5 сантиметров;
• клей ПВА.

Если все материалы закупаются по отдельности, то очень важно приобретать полистирольные плиты с пазами для вставки алюминиевых пластин, а на самих пластинах должны быть насечки для упрощения стыковки полотна

Все оборудование для системы теплого пола следует покупать от одного производителя, в одном месте и только по рекомендации специалиста. Стоит понимать, что отопительная система – это индивидуальная конструкция, зависящая от особенностей помещения.

Отопительный контур может быть собран из полиэтиленовых и металлопластиковых труб. До начала укладки следует четко сформулировать конфигурацию отопительной системы.

Монтаж производится следующим образом:

1. После создания чернового настила весь контур помещения на стыке перекрытия пола и стен проклеивается при помощи демпферной ленты. Фиксируют ее на клей ПВА. Затем поверхность пола тщательно очищается от пыли, грязи и мусора. На нее раскладывается полиэтилен с 10-15-сантиметровым заступом на стены.
2. Затем укладываются полиэтиленовые маты по методы «стык в стык». Если производится укладка отопительного контура змейкой, то можно использовать простейший мат с пазами для прямой укладки и загибом у самой стены. Если же выбран тип спирали, то можно приобретать профильные маты или маты с «бобышками». Желательно заранее начертить схему укладки, чтобы выполнить данный этап значительно быстрее.
3. Алюминиевые пластины укладываются по той же схеме с учетом шага между линиями трубопровода. Подгоняются они по специальным насечкам.
4. Трубы укладываются в пазы пластин с шагом не более 30 сантиметров, чтобы помещение прогревалось равномерно. У стен можно уменьшить шаг в два раза, поскольку данная часть помещения является самой плохой в плане потерь тепловой энергии.
5. Затем подготавливается место в помещении, где будет располагаться распределительный коллектор. Желательно подключать всю систему при помощи профессионала. Как только подключение завершено выполняется тестирование системы при давлении, увеличенном вдвое по сравнению со стандартным. Если утечек и порывов нет, а обогрев на каждом участке контура достигает нужной температуры, то монтаж выполнен правильно.
6. Завершением укладки теплого пола является настил полипропиленовой подложки и листов гипсоволокна в два слоя. Желательно, чтобы на листах была 2-сантиметровая фаска. Листы фиксируются между собой клеем ПВА, наносимым на фаску, а также закрепляются на основании при помощи саморезов.
7. Затем выполняется укладка основной подложки и на нее настилается напольное покрытие.

На самом деле укладка каждого слоя не вызывает трудностей. Помощь профессионала обязательно только при подключении к коллекторному шкафу всей системы подогрева, поскольку ошибок сантехника не допускает.

Устройство водяного теплого пола на деревянном полу

Если деревянный пол эксплуатировался длительное время, требуется провести ревизию покрытия. Проверяется фактическое состояние всех элементов, при необходимости проводят демонтаж половиц и осмотр лаг. Все испорченные части подлежат замене.

Когда конструкция плохо утеплена к лагам или балкам подводят плитный утеплитель. На теплоизоляцию выкладывают п/э пленку внахлест, по периметру крепят демпферную ленту.

Принципы проектирования:

• самой простой схемой укладки теплого водяного пола на деревянном основании является змейка;
• на плане, соответствующем габаритам помещения, отмечается место для прокладки труб;
• вычерчивается место монтажа регулировочного оборудования;
• определяется размещение направляющих с заданным шагом;
• расстояние может варьироваться в пределах 150-300 мм;
• рекомендовано использовать гофрированные трубы, d 16-17 мм;
• исходя из этого, определяют размеры реек.

На этом этапе рекомендовано рассчитать тепловые потери и гидравлическое сопротивление, что позволит выявить оптимальный диаметр труб и шаг их укладки для конкретных условий. Выше приведены средние значения.

Общие требования к монтажу

Укладка проводится только на ровное основание. Использование насосного оборудования обеспечит полноценную циркуляцию воды. Если пренебречь утеплением, система потеряет эффективность. Спектр работ – это сложный и трудоемкий процесс, который лучше доверить профессионалам.

Выбирая деревянный настил для финишного покрытия следует обращать внимание на его маркировку, где должна быть указана возможность такого монтажа

Монтаж водяного теплого пола на деревянный пол реализуется следующим образом:

• согласно проекту, на черновой пол устанавливаются направляющие. Крепеж реализуется саморезами;
• в зонах поворота труб углы досок округляют;
• по периметру монтируется демпферная лента;
• на основание укладывается отражающий слой рулонной фольги (50 мкрн);
• в каналы, сформированные направляющими, выкладывают теплораспределительные пластины;
• устанавливается система трубопроводов. Крепеж осуществляется металлическими пластинами;
• система подключается к отопительному контуру и опрессовывается.

Если теплый пол находится в работоспособном состоянии выкладывают напольное покрытие. Пол линолеум или кафель выкладывают специальную подложку или плиты ЦСП, не содержащие формальдегид.

Использование смешанного метода установки теплого пола

Некоторые мастера пользуются методом, объединяющем в себе достоинства реечного и модульного вариантов. Использование этого метода позволяет легко смонтировать напольный подогрев без расходования значительных сумм денег.

Работа начинается с того, что в обрезной доске выбирается выемка для укладки труб. Затем от стены отмеривается расстояние, составляющее 7 см или более, на котором фрезой делается углубление для подвода трубы в следующий ряд. Толщина используемых досок должна быть больше размеров производимой в них выборки. Их ширина должна равняться шагу, используемому при укладке труб. Планки к лагам крепятся саморезами. Укладка черновой основы при использовании этого способа не требуется.

Как сделать теплый пол по деревянным лагам своими руками

На сегодняшний день имеется устойчивая тенденция к осовремениванию оснастки каждого жилища, потому владельцы стремятся к повышению производительности различных функциональных частей и увеличению свободного пространства в своем доме. В статье речь пойдет о том, как заменить в частном доме привычный отопительный контур на водяной теплый пол по деревянным лагам, выполнив все работы самостоятельно.

Можно сделать электрические тёплые полы в деревянном доме без бетонной стяжки. Рассмотрим два способа:

• на сплошной деревянный пол;
• на лаги.

Первый метод проще, но практически не пригоден для кабельных типов полов, так как имеет внушительную толщину. Такой способ подходит для инфракрасных плёночных систем.

Инфракрасная плёнка — самый легкий вариант сделать тёплые полы в деревянном доме, так как процесс не займёт много времени и конструкция не заберёт полезную площадь, ведь толщина «пирога» небольшая.

Начинать работы по обустройству в частном доме инфракрасных тёплых полов без стяжки своими руками, следует с составления плана размещения плёнки и расположения терморегулятора.

Сам процесс сооружения «пирога» тёплого пола «сухим» способом выглядит так:

1. Подготавливается деревянное основание — оно должно быть ровным, без трещин. Для этого, на черновой пол стелется фанера или ДСП, и фиксируется на саморезы.

Укладывается слой тепло материала, его толщина должна быть не менее 4 мм. Кладётся встык друг к другу, и крепится степлером к основе, а стыки проклеиваются скотчем.

Подготавливается и раскладывается плёнка. Изделие нарезается нужной длины, резать плёнку можно только по специальным линиям. Нарезанные полотна укладываются на пол согласно схеме, медными полосами вниз, и фиксируются на скотч.

Устанавливаются контактные клипсы на медные шины, и подсоединяются провода. Каждая секция подключается отдельно, поэтому при выходе из строя одной, вся система продолжает функционировать. Чтобы контакт получился прочный, необходимо сжать его плоскогубцами.

• Монтируется температурный датчик, он закрепляется скотчем снизу плёнки, на чёрной полосе. Сам прибор и провода от него, идущие к терморегулятору, следует расположить в подготовленных пазах.
• Подсоединяются провода от датчика и плёнки к установленному на стене терморегулятору, который подключён к источнику питания.

Укладывается полиэтиленовая плёнка поверх нагревательных элементов, она служит в качестве гидроизоляционного слоя.

Стелется финальное покрытие на фанерную подложку, которая предварительно уложена поверх плёнки.

Инфракрасный пол, установленный без стяжки на деревянные перекрытия готов к эксплуатации.

Сооружение электрического кабельного пола на лаги проще, чем водяного контура данным способом, так как для кабеля не требуются глубокие каналы. Начинать следует с определения места, схемы и шага прокладки кабеля.

Последовательность работ по установке кабельной системы без стяжки:

1. Основание. Его необходимо осмотреть для выявления неровностей и повреждений, которые следует устранить.

Лаги. Они крепятся к черновому полу на саморезы. На участках, где провод будет пересекаться с лагами, требуется сделать пазы для прокладки кабеля.

Термоизоляция. В качестве неё используется фольга, которая прокладывается между брусками и в пропиленные пазы. Фольга, помимо теплоизолирующих свойств, отражает тепло идущее от устройства.

• Оцинкованная сетка. Кладётся следующим слоем, стандартный размер ячеек 40 на 40 или 50 на 50. К сетке будет фиксироваться нагревательный элемент.
• Кабель. Провод укладывается в соответствии с разработанной схеме. Фиксируется к сетке при помощи хомутов, а к лагам — на монтажную плёнку.

Подключение пола. На стене, согласно составленного плана, монтируется терморегулятор. Термодатчик помещается в гофру, располагается между проводами, и подключается к терморегулятору.

• Настил. Он служит в качестве подложки для напольного покрытия. Для этих целей используется листы фанеры. Между ней и нагревательными элементами должен быть зазор 10 мм.
• Финишное покрытие. Укладывается выбранное изделие поверх фанеры.

Кроме того, стоит заметить, что не следует чрезмерно экономить при выборе материала, ведь некачественные комплектующие быстро выйдут из строя, и потребуются дополнительные вложения для демонтажа пола и устранения неполадок.
