Тепловой насос Френетта: устройство и принцип работы + можно ли собрать самому?

Установка насоса

Теперь надо будет подобрать водяной насос. Сейчас в специализированных магазинах можно приобрести агрегат любой модификации и мощности

На что надо обратить внимание?

1. Насос должен быть центробежным.
2. Ваш двигатель сможет его раскрутить.

Установите на раме насос, если надо будет сделать еще поперечины, то изготовьте их либо из уголка, либо из полосового железа такой же толщины, как и уголок. Соединительную муфту вряд ли возможно сделать без токарного станка. Поэтому придется ее где-то заказывать.

Схема гидровихревого теплогенератора.

Вихревой теплогенератор Потапова состоит из корпуса, сделанного в виде закрытого цилиндра. На его концах должны быть сквозные отверстия и патрубки для присоединения к системе отопления. Секрет конструкции находится внутри цилиндра. За входным отверстием должен располагаться жиклер. Его отверстие подбирается для данного устройства индивидуально, но желательно, чтобы оно было в два раза меньше четвертой части диаметра корпуса трубы. Если делать меньше, то насос не сможет пропускать воду через это отверстие и начнет сам нагреваться. Кроме того, начнут интенсивно за счет явления кавитации разрушаться внутренние детали.

Статья по теме: Вы только посмотрите, какой необычный дизайн можно сделать при помощи стеклянных полусфер

Инструменты: угловая шлифовальная машинка или ножовка по металлу, сварочный аппарат, электродрель, разводной ключ.

Материалы: толстая металлическая труба, электроды, сверла, 2 патрубка с резьбой, соединительные муфты.

1. Отрежьте кусок толстой трубы диаметром 100 мм и длиной 500-600 мм. Сделайте на ней внешнюю проточку примерно 20-25 мм и в половину толщины трубы. Нарежьте резьбу.
2. Сделайте из такого же диаметра трубы два кольца длиной 50 мм. Нарежьте внутреннюю резьбу с одной стороны каждого полукольца.
3. Из такой же толщины плоского металла, что и труба, сделайте крышки и приварите их с той стороны колец, где нет резьбы.
4. Сделайте в крышках центральное отверстие: у одной по диаметру жиклера, а у другой по диаметру патрубка. С внутренней стороны крышки, где стоит жиклер, сверлом большего диаметра сделайте фаску. В результате должна получиться форсунка.
5. Подключите теплогенератор к системе. Патрубок, где стоит форсунка, присоедините к насосу в отверстие, из которого вода подается под давлением. Ко второму патрубку подсоедините вход системы отопления. Выход из системы соедините с входом насоса.

Вода под давлением, которое создаст насос, будет проходить через форсунку вихревого теплогенератора, который вы делаете своими руками. В камере она начнет нагреваться за счет интенсивного перемешивания. Потом ее подадите в систему для обогрева. Чтобы регулировать температуру, поставьте за патрубком шаровое запирающее устройство. Прикройте его, и вихревой теплогенератор будет дольше гонять воду внутри корпуса, а значит, температура в нем начнет подниматься. Примерно так работает этот нагреватель.

Виды устройств

Насосы, в зависимости от среды, в которой они забирают энергию, делят на виды:

1. Воздух-вода — самый бюджетный способ организации отопления. Прибор можно сделать самостоятельно, для его полноценного функционирования не требуется создавать внешний контур со сложной структурой.

   Минус прибора в том, что при похолодании продуктивность снижается.

   Прибор, работающий по системе воздух-вода, идеально подходит для отопления бассейна с джакузи для улицы (написано здесь), он практичен и прост в управлении.

2. Вода-вода. Внешний контур прибора располагают в незамерзающем водоеме, как правило — в грунтовых водах или в искусственном. Вода считается наиболее эффективной средой по уровню отдачи тепла (расчет батарей отопления частного дома), поэтому такие насосы пользуются большой популярностью.

   Максимально продуктивно насос будет работать, если его расположить в скважине, в грунтовых водах, не подвергающихся существенным перепадам температуры.

   Прибор рекомендуется использовать для обогрева бассейна или помещения, имеющего небольшую площадь.

3. Рассол-вода. Приборы используются для обогрева помещений (лучшие радиаторы отопления для квартиры), теплиц, бассейнов. Этот тип насосов для забора тепла использует грунт, поэтому для его установки потребуется сделать коллекторы (для укладки труб внешнего контура горизонтально) или скважины (в них прибор размещается вертикально.

   При расчете глубины следует учесть, что каждый погонный метр дает тепла от 40 до 60 Ватт).

   Имейте ввиду, что за незаконное бурение скважин предусмотрен штраф (написано здесь)

   Технология получила свое название благодаря незамерзающей жидкости, которая наливается в трубы.

Про воздушный тепловой насос для отопления дома прочитайте здесь.

Советы, к которым лучше прислушаться

Схема устройства тепловой пушки.

1. Обязательно защитите при помощи окрашивания всех поверхностей вихревой теплогенератор Потапова.
2. Внутренние его части во время работы будут находиться в очень агрессивной среде, вызванной процессами кавитации. Поэтому и корпус, и все, что в нем находится, постарайтесь сделать из толстого материала. Не экономьте на железе.
3. Сделайте несколько вариантов крышек с разными входными отверстиями. Потом проще будет подбирать их диаметр, чтобы получить высокую производительность.
4. Это же относится и к гасителю колебаний. Его также можно видоизменять.

Соберите небольшой лабораторный стенд, где будете обкатывать все характеристики. Для этого не подключайте потребители, а закольцуйте трубопровод на генератор. Это упростит его испытание и подбор необходимых параметров. Так как сложные приборы по определению коэффициента полезной деятельности в домашних условиях вряд ли можно найти, то предлагается следующий тест.

Включите вихревой теплогенератор и засеките время, когда он разогреет воду до определенной температуры. Градусник лучше иметь электронный, он точнее. Затем внесите изменения в конструкцию и снова проведите опыт, следя за повышением температуры. Чем сильнее вода будет нагреваться за одно и то же время, тем больше предпочтений надо будет отдавать окончательному варианту установленного усовершенствования в конструкции.

Гидродинамический контур

Для правильного монтажа вихревого теплогенератора необходим гидродинамический контур.

Схема подключения контура

Для его изготовления необходимы:

• выходной манометр, для измерения давления на выходе из кавитатора;
• термометры для измерения температуры до и после теплогенератора;
• сбросной кран для удаления воздушных пробок;
• краны на входе и выходе;
• манометр на входе, для контроля давления насоса.

Гидродинамический контур упростит обслуживание и контроль за работой системы.

При наличии однофазной сети, можно использовать частотный преобразователь. Это позволит поднять скорость вращения насоса, подобрать правильную.

Вихревой теплогенератор применяется для отопления дома и подачи горячей воды. Имеет ряд преимуществ перед другими обогревателями:

• установка теплогенератора не требует разрешительных документов;
• кавитатор работает в автономном режиме и не требует постоянного контроля;
• является экологически чистым источником энергии, не имеет вредных выбросов в атмосферу;
• полная пожаро,- и взрывобезопасность;
• меньший расход электричества. Неоспоримая экономичность, КПД приближается к 100%;
• вода в системе не образует накипи, не требуется дополнительная водоподготовка;
• может использоваться как для отопления, так и для подачи горячей воды;
• занимает мало места и легко монтируется в любую сеть.

С учетом всего этого, кавитационный генератор становится более востребованным на рынке. Такое оборудование с успехом применяют для отопления жилых и офисных помещений.

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства

Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

1. Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
2. Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
3. При контакте с внешней средой хладагент закипает и испаряется.
4. После этого хладагент в виде пара поступает в компрессор.
5. Там он сжимается — благодаря этому серьёзно повышается его температура.
6. После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
7. Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
8. Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
9. В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным – горячий.

Преимущества:

• Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
• Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
• Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

1. Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
2. Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

Принцип действия

Основой работы теплогенераторов является преобразование механической энергии в кинетическую, а затем – в тепловую.

Еще в начале ХХ столетия Жозеф Ранк обнаружил сепарацию вихревой струи воздуха на холодную и горячую фракции. В середине прошлого века немецкий изобретатель Хилшем модернизировал устройство вихревой трубы. Спустя немного времени, русский ученый А. Меркулов запустил в трубу Ранке вместо воздуха воду. На выходе температура воды значительно повысилась. Именно этот принцип лежит в основе работы всех теплогенераторов.

Проходя через водяной вихрь, вода образует множество воздушных пузырьков. Под воздействием давления жидкости пузырьки разрушаются. Вследствие этого освобождается какая-то часть энергии. Происходит нагрев воды. Этот процесс получил название кавитация. На принципе кавитации рассчитывается работа всех вихревых теплогенераторов. Генератор такого типа называется «кавитационный».

Плюсы и минусы электростанции на дровах

Электростанция на дровах – это:

• Доступность топлива;
• Возможность получить электроэнергию в любом месте;
• Параметры получаемой электроэнергии – самые разные;
• Можно сделать устройство и самому.
• Среди недостатков же отмечается:
• Не всегда высокое КПД;
• Громоздкость конструкции;
• В некоторых случаях получение электроэнергии – лишь побочный эффект;
• Для получения электроэнергии для промышленного использования нужно сжечь большое количество топлива.

В целом, изготовление и использование электростанций, работающих на твердом топливе – вариант, заслуживающий внимания, и он может стать не только альтернативой электросетям, но еще и помочь в местах, удаленных от цивилизации.

Принцип работы устройства

Тем, кто соприкасался с вопросами экономически выгодного отопления, название “тепловой насос” хорошо знакомо. Особенно в сочетании с терминами типа “земля-вода”, “вода-вода”, “вода-воздух” и т.п. Такой тепловой насос с устройством Френетта не имеет практически ничего общего, кроме разве что названия и конечного результата в виде тепловой энергии, которую в итоге используют для обогрева.

Тепловые насосы, работающие на принципе Карно, очень популярны и как экономически выгодный способ организации отопления, и как экологически безопасная система. Работа такого комплекса устройств связана с накоплением низкопотенциальной энергии, содержащейся в природных ресурсах (земле, воде, воздухе), и преобразованием ее в тепловую энергию с высоким потенциалом. Изобретение Евгения Френетта устроено и работает совершенно иначе.

Галерея изображений Фото из Генерирующую тепло систему, разработанную Е. Френеттом, нельзя безоговорочно отнести к классу тепловых насосов. По конструктивным и технологическим признакам это обогреватель

Агрегат не использует гео- или гелио-источники энергии в своей работе. Находящийся внутри него масляный теплоноситель разогревается от силы трения, создаваемой вращающимися металлическими дисками

Рабочий орган насоса — маслонаполненный цилиндр, внутри которого расположена ось вращения. Это стальной стержень, оснащенный установленными примерно через 6 см параллельными дисками

Центробежная сила выталкивает разогретый теплоноситель в присоединенный к прибору змеевик. Нагретое масло выходит из прибора в верхней точке соединения. Остывший теплоноситель возвращается обратно снизу

Внешний вид теплового насоса Френетта

Разогрев прибора во время работы

Основные конструктивные составляющие

Реальные размеры одной из моделей

Принцип действия этого прибора основан на использовании тепловой энергии, которая выделяется при трении. В основе конструкции — металлические поверхности, расположенные не вплотную друг к другу, а на некотором расстоянии. Пространство между ними заполняют жидкостью. Части устройства вращаются относительно друг друга с помощью электромотора, жидкость, находящаяся внутри корпуса и контактирующая с вращающимися элементами, разогревается.

Полученное тепло можно использовать для нагрева теплоносителя. Некоторые источники рекомендуют использовать эту жидкость непосредственно для отопительной системы. Чаще всего к самодельному насосу Френетта присоединяют обычный радиатор. В качестве жидкости для нагрева специалисты настоятельно рекомендуют использовать масло, а не воду.

В процессе работы насоса этот теплоноситель имеет свойство разогреваться очень сильно. Вода в таких условиях может просто закипеть. Горячий пар в замкнутом пространстве создает избыточное давление, а это обычно приводит к разрыву труб или корпуса. Использовать масло в такой ситуации намного безопаснее, поскольку его температура кипения значительно выше.

Для изготовления теплового насоса Френетта потребуется двигатель, радиатор, несколько труб, стальной дисковый затвор, стальные диски, металлический или пластиковый стержень, металлический цилиндр и гаечный набор (+)

Бытует мнение, что КПД такого теплогенератора превышает 100% и даже может составлять 1000%. С точки зрения физики и математики это не совсем корректное утверждение. КПД отражает потери энергии, затраченные не на обогрев, а собственно на работу прибора. Скорее феноменальные утверждения о невероятно высоком КПД насоса Френетта отражают его эффективность, которая действительно впечатляет.

Затраты электроэнергии на работу прибора ничтожны, а вот количество полученного в результате тепла весьма ощутимы. Нагрев теплоносителя до таких же температур с помощью ТЭНа, например, потребовал бы значительно большего количества электроэнергии, возможно, в десятки раз больше. Бытовой обогреватель при таком расходе электричества даже не нагрелся бы.

Почему же такими приборами не оборудованы все подряд жилые и промышленные помещения? Причины могут быть разными. Все же вода — более простой и удобный теплоноситель, чем масло. Она не нагревается до таких высоких температур, и устранить последствия протечек воды проще, чем убрать разлитое масло.

Еще одна причина может быть в том, что к моменту изобретения насоса Френетта централизованная система отопления уже существовала и успешно функционировала. Ее демонтаж для замены на теплогенераторы обошелся бы слишком дорого и доставил бы массу неудобств, поэтому такой вариант никто всерьез даже не рассматривал. Как говорится, лучшее — враг хорошего.

Что такое тепловой насос для отопления дома: принцип работы

Работа теплонасоса заключается в передаче тепла от основного источника к теплоносителю, который обладает более высокой температурой.

Как показывает практика, такой процесс состоит из 6ти этапов:

• Теплоноситель поступает в трубопровод, который расположен, например, в земле, далее прогревается на несколько градусов;
• Дальше этот теплоноситель попадает в испаритель или теплообменник и собранную тепловую энергию передает на внутренний контур;
• Вещество, которое находится под воздействием давления, обладает низкой температурой кипения, называется хладагент, находится во внешнем контуре нагревателя, он начинает нагреваться в испарителе и превращается в газ;
• Далее происходит процесс попадания газа хладагента в сам компрессор насоса, там он сжимается и в процессе сжатия набирает температуру еще выше, чем до поступления;
• Газ в прогретом состоянии направляется в конденсатор, и там отдает свою тепловую энергию внутренней системе отопления помещения;
• После передачи газ, который потерял свое тепло, направляется назад в систему, но в жидком виде.

Так как работа холодильных устройств заключается в такой же системе и имеет такой же принцип работы, как и определенные типы насосов, поэтому их возможно использовать в качестве кондиционера, но это в летнее время.

Принцип действия, по которому работает теплонасос, как воздушный, так и грунтовой, идеально подходит для частного жилого дома. Для квартиры же, это будет не столь уместно, хотя и здесь нагрев возможен. Сделать самодельный циркуляционный насос, это альтернативная вариация. Главное знать, как он устроен, для чего нужна земля и откуда берется его энергетика. Ответить на эти вопросы вам сможет конструкция, которая может располагаться на фото.

Что такое тепловой насос

Рассматриваем принцип работы и виды необычного устройства для экономичного отопления коттеджа — теплового насоса.

Тепловой насос — устройство, которое использует тепло окружающей природы — воздуха, воды, грунта для отопления коттеджа и нагрева горячей воды. Сердце теплового насоса — фреоновый контур, включающий компрессор, расширительный клапан, два теплообменника и медный трубопровод.

Принцип работы теплового насоса — перекачивание тепла из одной среды (воздух, вода, грунт) в другую — в систему отопления.

Казалось бы, тепловой насос — сложное и непонятное устройство, одна абсолютное большинство из нас используют тепловой насос ежедневно. Дело в том, что холодильник — тоже тепловой насос: он также имеет фреоновый контур и компрессор, он также перекачивает тепло — охлаждая продукты и грея импровизированную «систему отопления» — решетку на задней стенке. Да и выглядит похоже.

Принцип работы теплового насоса. Тепловой насос отбирает низкопотенциальное тепло у воздуха (-25…+35 градусов), у воды (+2…+7 градусов), у грунта (-5…+5 градусов), охлаждая эту среду на несколько градусов. Фреон во внутреннем контуре теплового насоса закипает и превращается в газ, компрессор сжимает газ, у которого резко уменьшается объем, но увеличивается давление и температура, далее разогретый фреон передает тепло через теплообменник в систему отопления. Далее цикл повторяется.

Схема работы теплового насоса

Важно отметить, что тепловой насос потребляет электроэнергию только на перекачку тепла (циркуляционные насосы) и привод компрессора — а прямого нагрева теплоносителя не происходит. За счет этого на 1 кВт потребленной электроэнергии можно получить от 3 до 5 кВт тепловой энергии! Законы сохранения энергии не нарушаются — они применимы только для замкнутой системы, а у нас их здесь три — контур источника тепла, фреоновый контур, контур системы отопления

Виды тепловых насосов и их краткое сравнение. Важнейшая классификация тепловых насосов — по источнику низкопотенциальной энергии, у которого они отбирают тепло, повышают его температуру и передают в систему отопления.

Воздушные тепловые насосы — первые в списке. Они охлаждают уличный воздух, получая таким образом низкопотенциальное тепло. Данные тепловые насосы довольно просты в установке — не требуется проводить земляные работы, но у них есть недостаток: их эффективность и тепловая мощность зависит от температуры уличного воздуха. Чем холоднее на улице, тем хуже они работают. К сожалению, без резервного котла в средних и северных широтах России они не могут являться полноценным теплогенератором.

Воздушный тепловой насос DANFOSS установлен для отопления небольшого коттеджа

Водяные тепловые насосы — более стабильный вариант для отопления коттеджа. Как правило, его схемы работы заключается в том, что тепловой насос перекачивает воду из одной скважины в другую, отбирая у нее небольшое количество тепла. Производительность и эффективность таких тепловых насосов не зависит от температуры уличного воздуха, но нельзя дать 100% уверенность, что уровень воды в скважине не уменьшится.

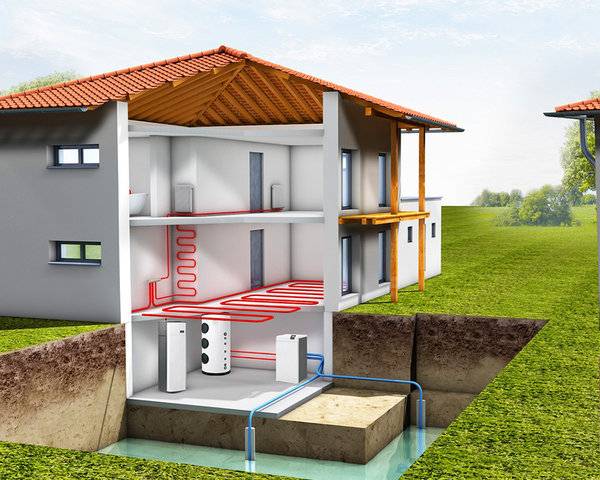

Принцип работы водяного теплового насоса

Грунтовый тепловой насос отбирает тепло у почвы. Этот тип тепловых насосов также способе круглый год отапливать дом (и быть единственным котлом в коттедже — тоже), и имеет довольно высокую эффективность. Система отбора низкопотенциаьного тепла здесь следующая: либо бурятся скважины, в которые опускаются геотермальные зонды (по которым по замкнутому контуру циркулирует теплоноситель, нагреваясь от грунта через стенки трубы), либо такой же контур раскладывается в горизонтальной плоскости (почти как теплый пол) в грунте. У каждого есть свои плюсы и минусы.

Грунтовой тепловой насос с горизонтальным коллектором

Грунтовой тепловой насос с вертикальными скважинами

В целом, при правильном подходе, тепловой насос — удобный агрегат для отопления коттеджа, а в некоторых случаях он быстро окупается, несмотря на высокую первоначальную стоимость.

Пример котельной с тепловым насосом DANFOSS для отопления и нагрева горячей воды
zen.yandex.ru/media/teplo/

С вами продолжает мастерить дед Андрей…

Тепловой насос из кондиционера своими руками

Поскольку принцип работы кондиционера такой же, как и у теплового насоса, то в такой схожести и заключается его особенности, но имеются некоторые отличия. Одним из отличий является: температурный режим техники с климатическими режимами. Системы типа сплит не рекомендуется использовать при низких показателях температуры.

Для того чтобы создать насос из кондиционера, нужно провести ряд переплавок и модификаций таким образом:

1. Первый вариант сборки теплового насоса заключается в переделке кондиционера. В таком способе необходимо поменять внутренний и наружный блок местами. Во внутреннем блоке присутствует испаритель, который необходим для того чтобы переедать тепло низкого потенциала. Во внешнем блоке имеется конденсатор, он занимается передачей тепловой энергии. И как носитель тепла может использоваться вода и воздух. В другом варианте конденсатор устанавливают в специальный резервуар, в котором будет создаваться обмен теплом.
2. Второй вариант заключается монтаже в систему четырех ходового переключающегося клапана. Выполнение таких работ проводится только специалистами. В особенности это касается теплового зонта.
3. Третий способ заключается в разборке кондиционера на детали. С помощью этих деталей будет производиться сборка теплового насоса по обычной его схеме испаритель, компрессор, конденсатор.

К выполнению работ необходимо подойти очень внимательно, а лучше вызвать специалиста. От того как будет собран тепловой насос зависит его продуктивная выработка тепла. Так же перед тем как приступать к выполнению сборки теплового насоса необходимо задумается над утеплением дома. В случае если дом не имеет отличные показатели по теплоизоляции, то продуктивность обогрева помещения тепловым насосом значительно снижается и не только его, а и других обогревателей, если такие имеются. Насосы такого типа использовать лучше в системах отопления с низкими температурами. Отличным использованием будет подключение к тепловому насосу теплого пола. Если учесть все особенности сборки, то вполне реально изготовить такой насос самостоятельно.
