Замена тэна в посудомоечной машине Bosch

Что указывает на поломку ТЭНа?

Практически все модификации современных посудомоечных машин имеют в своих конструкциях комплекс сложной механической и электронной “начинки”, начиная от системы водоподающих и водоотводящих трубопроводов с насосами, заканчивая цифровым блоком управления.

Программы в устройствах также разнообразны по своим функциям.

Если на индикаторной панели управления посудомоечной машинки появился код ошибки “09”, “Е09”, “F09”, то это будет означать присутствие в агрегате серьезной проблемы с нагревом воды.

В этом, скорее всего, “виновен” пришедший в негодность ТЭН, он же трубчатый элемент нагрева, а также могут быть затронуты и другие элементы сложного оборудования.

Вы увидели на дисплее своей посудомойки другой код ошибки? Не отчаивайтесь! Рекомендуем ознакомиться с расшифровкой кодов ошибок посудомоечной техники бренда Бош, чтобы вы смогли определить причину неисправности.


Немецкие посудомойки славятся качеством безупречной оригинальной сборки, но со временем рабочие узлы этой сложной техники могут выйти из строя

Проблему с нагревом воды также могут спровоцировать следующие неприятности:

  • замыкание в цепи электропитания жилого помещения;
  • аварийное окисление контактов, расположенных на выводах нагревательного устройства;
  • чрезмерно жесткая вода, поступающая в машину из водопровода.

Владельцам в подобных случаях нужно принять решение о самостоятельной замене электронагревательного узла или пригласить сервисного специалиста.


Владельцам электрических посудомоек нужно внимательно следить за показаниями цифрового табло: машина будет отображать на нем шифры (коды) ошибок, которые возникли в рабочем процессе устройства. Перечень кодов представлен в руководстве по эксплуатированию

Неспроста ТЭНы считаются сердцем ПММ любой комплектации, независимо от популярности бренда и “навороченных” функций. Применение посудомоек в бытовых условиях доказывает это.

Ведь повреждения ТЭНов, приведенные к критическому показателю, могут в 100% случаев привести весь сложный механизм машины в негодность. А зачем такую дорогостоящую вещь подвергать неоправданному риску?


Специалист из сервисной организации установит тэн квалифицированно, но если нет такой возможности, то владелец техники может сам установить эту деталь в машину, согласно инструкции

Нештатная (неправильная) работа ТЭНов в посудомоечных машинах является опасной предпосылкой появления более серьезных негативных последствий как в последующей эксплуатации прибора, так и в жизни людей, непосредственным образом пользующихся техникой.

Вот почему так важно постараться оперативно от избавиться от проблем и поломок в вашей любимой машинке-помощнице!

Как выглядит этот узел

В современных посудомоечных машинах Siemens и других конструкция предусматривает полную замену неисправных узлов на новые в большинстве случаев. Нагреватель на большинстве современных марок является съёмным.

Предлагаем ознакомиться: Очищаем стиральную машину от плесени несколько простых способов

Однако не всегда ТЭН можно поменять отдельно от других узлов. Например, в машинах Bosch, Electrolux или Индезит нет возможности произвести замену отдельно. В рассматриваемых случаях это можно сделать только вместе с нагревательным блоком. Однако существуют и такие марки, где для ремонта достаточно вместо старого ТЭНа поставить новый без дополнительных усилий.

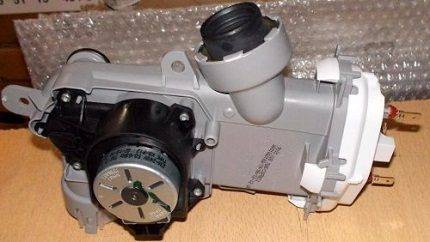

Рассматриваемый блок представляет собой пластмассовый корпус в котором предусмотрены отводы для патрубков и выходы для датчиков нагревателя.

Важно понимать, что если для данной модели посудомойки предусмотрено, что ТЭН можно поменять отдельно, то на его пластмассовом корпусе визуально можно обнаружить крепёжные элементы. Если же он меняется вместе с другими узлами, то его отдельные крепления нагревателя будут предусмотрены

Как определить, что конкретно сломалось?

Перед тем, как приступить к ремонту ПММ, необходимо точно определить источник проблемы.

В первую очередь, надо проверить ТЭН. Это самый нагруженный узел, который относится к расходным элементам, требующим замены при выходе из строя.

Как правило, измеряют сопротивление с помощью тестера. Если прибор покажет бесконечно высокое значение, значит, нагреватель перегорел и его надо менять.

Если же сопротивление в пределах нормы (его величина обычно указывается в паспорте или инструкции к ПММ), проверяют термостат и сам блок управления.

Проверка термостата (датчика температуры) производится в соответствии с конструкцией элемента. Обычно это терморезисторы, поэтому надо измерить их сопротивление при комнатной температуре, а затем нагреть элемент (достаточно подержать его руками). Если датчик рабочий, сопротивление изменится.

Неисправность модуля управления определить проще всего. Она никогда не выражается только в отсутствии нагрева, сбой дают практически все функции машины.

Начинают высвечиваться ошибки, программы запускаются и тут же сбрасываются. Эти признаки говорят о неполадках с электроникой.

Как устроена посудомоечная машина и что в ней ломается, подскажет видео:

Когда может возникнуть такая необходимость

Для того, чтобы убедиться в необходимости замены этого узла нет необходимости проводить подробную диагностику посудомоечной машины. Практически все современные посудомоечные агрегаты имеют встроенную систему определения неисправностей, которая способна определить место, где возникла поломка. При этом на дисплее должен отобразиться соответствующий код ошибки. Так делается на большинстве современных посудомоек, например, в Занусси или Hansa.

Автоматическая диагностика оказывает важную помощь, однако иногда могут возникать такие проблемы, когда не выдаётся никакого кода ошибки и необходимо проверить ТЭН. Например, всё работает, однако нагрев происходит гораздо хуже, чем в большинстве случаев. В таком случае делают профилактику:

Машину отключают от сети, сливают воду и разгружают от посуды.
Необходимо подождать в течение времени, достаточного для того, чтобы машина просохла.
Теперь надо перевернуть посудомойку и отрыть её. Как это сделать — зависит от модели агрегата. В некоторых случаях придётся снимать донную панель, в других — достаточно снять боковую стенку. Это делается для того, чтобы добраться до датчика и осуществить проверку.
Проверить ТЭН можно путём визуального осмотра или воспользоваться для этого мультиметром
Надо обратить особое внимание на исправность проводки и контактов нагревателя, замерить сопротивление ТЭНа

Важно проверить наличие оплавленных участков или гари.
Если неисправность имеется, но ничего обнаружить не удалось, требуется либо продолжить поиски неисправностей или обратиться к специалисту.

Важно подумать о целесообразности осуществления ремонта ТЭНа. Если замена ТЭНа вместе с нагревательным элементом производится на устаревшей машине, цена которой невелика, то нужно взвесить, что для владельца более желательно: выполнить ремонт или подумать о приобретении новой посудомоечной машины

Как заменить нагреватель своими руками?

Такие детали, как ТЭН, не подлежат ремонту в домашних условиях. Да и цена, которую вы заплатите за ремонт, не меньше, чем стоимость новой детали.

Подготовьте инструменты для замены:

  • Шлицевую и крестовую отвертки.
  • Пассатижи.
  • Шило.

Из комплектующих вам понадобится полностью нагревательный блок. ТЭН в таких моделях отдельно не устанавливается. А именно в машинках: «Бош», «Электролюкс», «Индезит», «Аристон».

  • Выключите посудомойку из сети.
  • Отключите коммуникации.
  • Откройте дверцу люка.
  • Достаньте лотки из бункера.

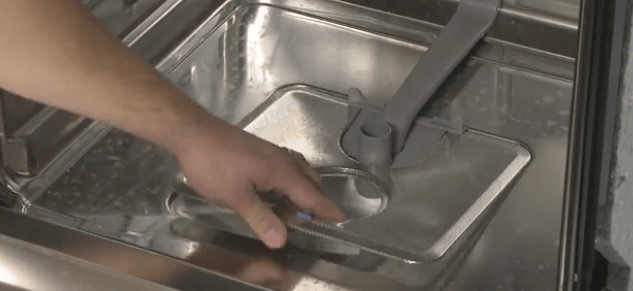

  • Снимите нижний распылитель, потянув его на себя.
  • Достаньте дренажный фильтр, заодно удалите из него мусор.

  • В отверстии за фильтром остается вода. Удалите ее губкой.
  • На дне находится пять болтов. Они крепят нагревательный блок.

  • Уложите корпус ПММ набок или переверните вверх дном.
  • Демонтируйте нижнюю панель.
  • Прокрутите помпу и снимите с места. Отсоедините от нее датчик.

Разожмите крепеж, выключите фишки проводки и достаньте нагреватель.

Новый элемент устанавливается в обратном порядке.

Что необходимо для замены

Термоблок является одной из самых сложноремонтируемых и уязвимых для механических повреждений частей. Производить ремонт тэна для посудомоечной машины самостоятельно крайне сложно. Для этого потребуется прибегнуть к помощи специалистов, профессиональных ремонтников. Зачастую проще заменить тэн на новый. Для этого вам понадобится лишь определённый набор инструментов:

  • Плоская и крестовая отвёртки
  • Мультиметр для измерений и поиска неисправностей
  • Пассатижи
  • Шило

Готово! Вы можете приступать к разборке. Специалисты советуют начинать ремонтные работы только в случае полной уверенности в неисправности тэна. В этом случае, в зависимости от модели, заменять придётся тэн или весь термоблок. Например, для посудомоечных машин от производителей Bosch, Electrolux или Indesit менять придётся весь термоблок.

Термоблок состоит из раструбов и подводков для датчика. Корпус запчасти изготовлен из пластика. В случае наличия крепежей, вы можете отвинтить эти детали и извлечь неисправный тэн. Если же таковые отсутствуют, значит вам придётся заменить весь термоблок. Цена нагревательного блока зависит от модели и серии посудомоечной машины. Обычно она варьируется в районе 1000-4000 рублей.

Советуем также не ограничиваться осмотром и ремонтом термоблока. При осмотре «внутренностей» посудомоечной машинки можно обнаружить осевшие на трубах и запчастях частицы минеральных солей, либо грязь, забившую фильтры. В будущем это позволит вам значительно сэкономить время и средства в случае обнаружения неполадок, например, проблемах со сбросом использованной воды.

Как заменить нагреватель

Подготовьте комплектующие для замены. Вам может понадобиться новый нагревательный блок, а также термодатчик при неисправности. Из инструментов будут нужны:

  • шлицевая и крестовая отвертки;
  • пассатижи;
  • шило;
  • тестер-мультиметр.

Прежде чем покупать новые элементы, убедитесь в неисправности старого нагревателя. На машинах «Бош», «Электролюкс», «Индезит» ТЭН не подлежит отдельной замене, придется снимать весь блок.

Как понять, что у вас стоит неразборный блок? Посмотрите на крепления. Если по периметру есть винты или защелки, тогда можно попытаться разобрать и снять ТЭН отдельно.

Если посудомойка уже отслужила 8-10 лет, проще задуматься о покупке новой техники. Ведь блок нагрева стоит от 3 000 до 10 000 рублей.

Приступайте к демонтажу и замене детали. Последовательность работ:

  1. Отсоедините машину от коммуникаций, вытащите вилку из розетки.
  2. Откройте дверцу танка, уберите все корзины и лотки.
  3. Потянув вверх, снимите нижнее коромысло.
  4. Выкрутите дренажный фильтр. За ним может располагаться металлическая сеточка, достаньте ее.
  5. В посадочной емкости может стоять вода. Удалите ее губкой.
  6. Выкрутите пять болтов крепления циркуляционного насоса.
  7. Подложите старое одеяло или полотенце, переверните машину на заднюю часть или вверх дном.
  8. Снимите декоративную нижнюю панель.
  9. Отсоедините днище — оно крепится на винтах или защелках. Некоторые модели идут без крышки. К днищу может крепиться поплавковый датчик, если предусмотрен «Аквастоп». Тогда отключите его провод и выкрутите винт крепления.
  10. Сбоку к нагревателю подключена сливная помпа. Захватите ее рукой и покрутите против часовой стрелки.
  11. Отключите проводку и уберите насос.
  12. Отсоедините резиновый хомут, который удерживает нагреватель.
  13. Отключите шланги, провода и патрубки.
  14. Вытащите неисправный ТЭН.

Диагностика нагревателя проводится мультиметром. Приложите щупы к контактам и измерьте сопротивление.

Не используйте неисправный провод для переделки или изоляции. Если в проводке нарушена изоляция, лучше сразу заменить ее новым элементом.

Установив новые детали, проведите тестовый запуск машины.

Как видите, произвести замену можно своими руками. Ухаживайте за посудомоечной машиной, тогда поломки обойдут посудомойку стороной. Смотрите видео по теме:

Признаки поломки нагревательного элемента

Современная аппаратура зачастую оснащена сигнальными элементами, показывающими, что возникли неполадки. То же самое можно сказать и про современные посудомоечные машины. У большинства из них есть электронная система диагностики, показывающая, что не так с аппаратурой.

При возникновении неполадок, на дисплее отобразится комбинация из букв и цифр – код ошибки. В инструкциях или на сайте производителя можно просмотреть значение шифров.

Однако, в случае, если у посудомойки проблемы с нагреванием воды, система не выдаёт никаких ошибок. Лучшее решение в данном случае – провести профилактический осмотр во избежание проблем в будущем. Профилактика поможет узнать состояние аппаратуры и предпринять меры по предотвращению поломки. Главные признаки нарушения водонагревательной системы можно узнать по показаниям термометра. Если термометр не изменяет первоначальный показатель, или он не достигает установленной температуры, значит тэн сломан и требует ремонта.

Действуйте по следующей схеме:

Осторожно переверните посудомоечную машину вверх дном.
Второе действие зависит от типа посудомойки. Если у вас отдельностоящая напольная машинка, снимите заднюю стену, если встраиваемая – боковую.
Отсоедините сливной патрубок от нагревающего блока и потяните всю панель на себя.. Теперь вам понадобится мультиметр

Внимательно осмотрите проводки, а также контакты. Если вы обнаружили следы гари или копоти, лучше всего заменить блок. Для моделей марки Bosch, Electrolux, Indesit невозможно заменить тэн в посудомойке отдельно от всего термоблока

Теперь вам понадобится мультиметр. Внимательно осмотрите проводки, а также контакты. Если вы обнаружили следы гари или копоти, лучше всего заменить блок. Для моделей марки Bosch, Electrolux, Indesit невозможно заменить тэн в посудомойке отдельно от всего термоблока.

Как самостоятельно заменить ТЭН в посудомойке

Пошаговая проверка тэна в стиральной машине мультиметром

Какая бы торговая марка ни выпускала посудомойки, все они со временем ломаются. Одной из распространенных неисправностей является поломка нагревательного элемента.

В такие моменты машина начинает плохо отмывать посуду, работа проводится в холодной воде. Замена ТЭНа в посудомоечной машине — задача, возможная для рядового пользователя.

А чтобы она стала выполнимой, придерживайтесь нашей инструкции.

Разновидности нагревательного элемента в посудомойке

В моделях посудомоечных машин Bosch, Ariston, Electrolux, Candy находятся ТЭНы двух типов:

  • Проточный, или сухой.
  • Трубчатый со спиралью, или мокрый.

Первая разновидность подключается к насосу и патрубку. Вода прогоняется через его трубку двигателем, поэтому моментально нагревается. Такие детали меньше подвержены накипи, поэтому имеют длительный срок службы.

Второй, погружной, элемент совмещен с циркуляционной помпой. Так как он постоянно находится в воде, то больше подвержен оседанию накипи. Со временем количество солей на поверхности мешает нормальной теплоотдаче, отчего элемент перегревается и сгорает.

Как понять, что нагреватель сломан и пора выполнять замену? О типичных признаках неполадки написано ниже.

Признаки неисправности. Как проверить ТЭН?

Определить неполадку можно по косвенным признакам. Также современные ПММ сообщают о неполадке путем высвечивания кода ошибки на дисплее. Системой самодиагностики оснащены практически все модели Hotpoint Ariston, Indesit, Siemens. При неполадке запускается тестовый режим, в результате которого все узлы проходят проверку.

Дополнительным признаком является плохое мытье посуды. Если раньше посудомойка нормально отмывала утварь, а тут на поверхностях остается жирный налет, вероятно, проблема в ТЭНе.

Где находится элемент? Он расположен в нижней части корпуса, возле двигателя и насоса. Для начала можно осмотреть состояние датчика температуры. От него напрямую зависит, будет нагреватель включаться или нет.

  • Отключите прибор от сети и коммуникаций.
  • Постелите на пол полотенце, уложите машину набок.
  • Демонтируйте цокольную панель.
  • Осмотрите термистор, его проводку. Если виднеются следы подгаров — замените деталь.
  • Для диагностики ТЭНа приложите к контактам щупы мультиметра, чтобы измерить сопротивление.
  • Исправная деталь покажет значения в районе 22 Ом.

Если окажется, что элемент вышел из строя, проводится полная замена.

Как заменить нагреватель своими руками?

Такие детали, как ТЭН, не подлежат ремонту в домашних условиях. Да и цена, которую вы заплатите за ремонт, не меньше, чем стоимость новой детали.

Подготовьте инструменты для замены:

  • Шлицевую и крестовую отвертки.
  • Пассатижи.
  • Шило.

Из комплектующих вам понадобится полностью нагревательный блок. ТЭН в таких моделях отдельно не устанавливается. А именно в машинках: «Бош», «Электролюкс», «Индезит», «Аристон».

Визуально осмотрите блок. Если на нем нет креплений для разборки, придется полностью заменить устройство. Если виднеются болты или защелки — нагреватель удастся извлечь.

  • Выключите посудомойку из сети.
  • Отключите коммуникации.
  • Откройте дверцу люка.
  • Достаньте лотки из бункера.
  • Снимите нижний распылитель, потянув его на себя.
  • Достаньте дренажный фильтр, заодно удалите из него мусор.
  • В отверстии за фильтром остается вода. Удалите ее губкой.
  • На дне находится пять болтов. Они крепят нагревательный блок.
  • Уложите корпус ПММ набок или переверните вверх дном.
  • Демонтируйте нижнюю панель.
  • Прокрутите помпу и снимите с места. Отсоедините от нее датчик.

Разожмите крепеж, выключите фишки проводки и достаньте нагреватель.

Новый элемент устанавливается в обратном порядке.

Как заменить погружной ТЭН, показано на видео на примере ПММ «Бош»:

Следите за работой техники, чтобы не доводить до серьезных неисправностей. Вовремя прочищайте фильтры от засоров, не перегружайте камеру посудой. Производитель не зря составил инструкцию по эксплуатации, старайтесь ее придерживаться.

Причины неисправности нагревательного элемента

Чаще всего ТЭН в посудомойках Bosch, Ariston, Electrolux, Candy выходит из строя из-за перегрева — сгорает. Производители и специалисты рекомендуют устанавливать на посудомойку проточные фильтры, стабилизаторы напряжения: необходимы для долгосрочной и безопасной эксплуатации.

Жесткая вода в трубах способствует образованию накипи. Тяжелый известковый налет оседает на внутренних частях ПММ, в том числе на нагревателе. Чтобы избежать этого, используются фильтры и добавляется специальная соль .

Неровное напряжение в сети требует установки стабилизатора . Этот прибор защитит электронную часть техники от перегорания.

Если ТЭН вышел из строя, ремонту он не подлежит, только замене.

Причины поломок и тонкости выбора

Неполадки с одним из главных элементов конструкции посудомойки могут происходить по разным причинам. Предлагаем подробнее ознакомиться с возможными проблемами, а также приведем ряд советов по выбору нового ТЕНа.

Почему может сломаться ТЕН?

По отзывам пользователей, наиболее частыми поломками электронагревателя в посудомойке являются перегорание спиралевой нити и электрозамыкание на выводах трубок.

Перегорание — это прямое следствие истончения тугоплавкого элемента, стоящего в герметически запаянном нагревателе.

Проточные ТЭНы, стоящие в посудомойках, сгорают часто.

Это может происходить, если:

  • в ТЭНе есть протечка;
  • был резкий скачок напряжения в сети электропитания (если такие скачки – нередкое явление, то не лишним будет заняться покупкой и установкой стабилизатора);
  • фильтр сильно загрязнен;
  • машина неправильно эксплуатируется (желательно перед началом использования ознакомиться с правилами эксплуатации посудомойки);
  • износ, накопление значительного слоя накипи на ТЭНе (если толщина слоя превышает 2-3 мм, то поломка элемента неизбежна).

При таких серьезных поломках не остается ничего другого, как заменить сгоревший элемент новым. Но перед этим его предстоит купить, выбрав правильный — любая модель не подойдет. В этом вопросе предстоит учитывать ряд особенностей, о которых поговорим ниже.

Нюансы выбора нового ТЭНа

Заказывая в сетевых или сервисных магазинах запчасть для самостоятельной замены, нужно указать полные данные о модели, включая серийный номер. Информация находится на шильдике-ярлыке машинки. Подробные рекомендации по поиску и и выбору качественных запчастей для посудомоек мы привели здесь.

Также при выборе ТЭНа важно обратить внимание на его технические характеристики: внимательно проверьте его общее назначение, параметры мощности и напряжения, диаметр, аналогичные заводским, а также соответствие устройства типовому разъему для подключения. Советуем обратить внимание и на сохранение герметичности на выводных концах покупаемого устройства

Советуем обратить внимание и на сохранение герметичности на выводных концах покупаемого устройства. Важны и особенности конструкции

На пластиковом корпусе нагревательного блока находятся отводы под соединение с патрубками и выходные концы для датчиков


Важны и особенности конструкции. На пластиковом корпусе нагревательного блока находятся отводы под соединение с патрубками и выходные концы для датчиков

Электрические проточные нагреватели быстро выполняют нагрев, но потребляют очень много электричества. Рекомендуем учитывать это: если у вас одновременно будет работать посудомойка и электрочайник, то пробки могут вылететь, и автомат отключит электропитание во всей квартире.

Электрические термонагреватели, предназначенные для установки в посудомоечных машинах БОШ, выпускаются в следующих конструкциях:

  • погружные (мокрые) – контактируют с рабочей жидкостной средой, осуществляя ее нагревание;
  • сухие – окружены для защиты специальной колбой, изготовленной из прочного композитного материала стеатита.

Сухие нагреватели считаются у профессиональных мастеров более эффективными на практике, потому что за счет исключения прямого контакта с жидкостью могут служить очень долго.


Широкая колба сухого нагревателя помогает очень быстро нагреть воду, препятствует накоплению накипи, защищает машину от сухой пробки, его можно легко демонтировать

В различных модификациях посудомоечных машин Бош на ТЭНах могут быть установлены датчики распределения потоков воды, мутности воды и электрореле, которое переключается мембраной, движущейся под напором воды.

Для посудомоечной машины Bosch продаются нагревательные элементы, входящие в комплект с насосом. Это одна цельная деталь, поэтому считается неразборной. Ее стоимость достаточно высока и может варьироваться в широком ценовом диапазоне: от 7 000 до 11 000 руб.

Тэн для посудомоечной машины bosch: замена, принцип работы, ремонт

Посудомойки удаляют грязь с поверхности тарелок или кастрюль потоком горячей воды, смешанной с чистящим составом. Для прогрева рабочей жидкости до требуемой температуры применяется электрический нагревательный элемент, который имеет ограниченный ресурс. Владелец может самостоятельно подобрать ТЭН для посудомоечной машины Bosch и выполнить ремонт оборудования.

Причины поломок

Причины повреждения нагревательного блока посудомойки:

  • Использование воды с повышенной жесткостью приводит к отложениям солей на ТЭНах Бош. Слой постороннего вещества ухудшает теплообмен и вызывает перегрев спирали, которая со временем перегорает.
  • Отложения соли и чистящих веществ при длительном контакте с металлом вызывают коррозию элементов, проникающая внутрь трубки вода приводит к короткому замыканию и выходу посудомоечной машины из строя.
  • Перегорание спирали или электронных компонентов из-за скачка напряжения в сети.
  • Естественный износ графитовых втулок, на которых вращается ротор электродвигателя насоса.

Возможен ли ремонт

Нагревательный элемент в посудомойках Bosch выполнен по технологии напыления токопроводящего слоя на изоляционную подложку, но восстановить дорожку пайкой невозможно.

Используемые на заводе материалы не позволяют нанести припой даже с использованием кислотного флюса.

Ремонт с использованием специальной пасты, проводящей электричество (используется для восстановления нитей обогрева на автомобильных стеклах), нежелателен. Восстановленная дорожка не выдержит повышенной силы тока и температуры.

На рынке запчастей имеются неоригинальные компоненты, подходящие по габаритам и электрическим параметрам к нагревателям посудомоечных машин Bosch.

При использовании таких деталей существует риск течи неправильно собранного нагревателя или пробоя нагревательного элемента из-за некачественных компонентов или некорректного подсоединения.

Допускается восстановление нагревателя с использованием компонентов, взятых от других неисправных узлов. Методика используется в сервисных центрах, имеющих запас деталей. Недостатком подобного ремонта является вероятность повторной поломки из-за использования вторичных компонентов.

Устройство нагревателя воды

Установленный в корпусе посудомоечной машины электронагреватель относится к категории водяных ТЭНов, обеспечивающих стабильный подогрев циркулирующей воды до 100 °C. Некоторые модели могут быть оснащены терморегуляторами.

Электронагревательный прибор ТЭН для посудомоечной машины. Это специальная трубка, заполненная теплоемким изолятором, по центру которого расположена нихромовая нить (спираль)

В трубчатом ТЭНе располагается электропроводящая спираль, которая передает проектную мощность на всю внешнюю поверхность нагревательного модуля.

К главным составляющим компонентам ТЭНа относятся:

  • трубка;
  • нагревающий элемент;
  • контакты;
  • изолирующий слой.

Теплоэлектрический сегмент ТЭНа выпускается в виде разнообразных конструкций. Недостатков в устройствах практически нет, кроме большой площади под установку и необходимости в ремонте, если перегорела спираль.

Насос закачивает воду в посудомоечную машину через поверх нагревательного элемента. Так происходит нагревание воды до нужной температуры мытья посуды, которую контролирует датчик

Электронагреватели для посудомоек с трубчатой конструкцией выпускаются промышленностью со следующими параметрами:

  • мощность – 15 Вт-15 кВт;
  • напряжение – 12 В-380 В;
  • длина – 250-630 мм;
  • диаметр внешний – 6,0-24,0 мм.

Если у вас стоит бошевская машина 3-го поколения, то в ней находится усовершенствованный насосный двигатель со встроенным в него ТЭНом.

ТЭНом называется электрический прибор, нагревающий жидкость встроенной спиралью из специального материала. Токопроводящий элемент расположен в герметичной трубке, которая изолирована от корпуса машины. Нагреватель размещается в водяной рубашке, для циркуляции жидкости используется лопастной электрический насос. Линия стыка деталей уплотняется прокладкой из резины, исключающей попадание воды на контактные элементы.

На части модификаций посудомоечных машин встречаются узлы сухого типа, отличающиеся установкой нагревательной трубки в отдельный корпус. Зазор между стенками заполняется термически устойчивым компаундом, дополнительно изолирующим электрические компоненты от воды.

Признаки поломки нагревателя и элементов, связанных с прибором:

  • отображение на жидкокристаллическом дисплее кода ошибки, содержащего цифры 09;
  • подача перегретой или холодной воды из-за поломки термического регулятора;
  • появление напряжения на поверхности корпуса из-за пробоя нагревательного элемента;
  • посторонний шум, возникающий при износе или поломке встроенного насоса.

Как убедиться в поломке

Современные модели «Бош», «Электролюкс», «Индезит», «Аристон», «Сименс» оснащены системой диагностики. Как только электронная плата замечает сбой в работе ПММ, сразу выводит код ошибки на дисплей. Но если ошибка не высвечивается на экране, в первую очередь проверьте датчик температуры:

  • отсоедините днище (для встраиваемой модели) или заднюю панель (для отдельностоящей ПММ);
  • над нагревательным блоком располагается термодатчик (круглый элемент);

  • осмотрите деталь на момент подгаров или повреждений;
  • электронную часть (контакты) датчика прозвоните мультиметром.

Во время слива воды потрогайте рукой сливной патрубок. Если он теплый, значит, вода нагревается.

Если все в порядке, придется дальше разобрать посудомойку и провести диагностику ТЭНа. Где находится нагревательный элемент? Чаще всего он расположен сбоку от циркуляционного насоса.

Виды ТЭНов

В зависимости от марки и модели посудомойки — Siemens, Indesit, Hotpoint Ariston — нагреватель может быть:

Проточным. Вода проходит через нагревательную трубку, мгновенно достигая оптимальной температуры.

Трубчатым. Внутри него находится спираль, которая подогревает воду.

Важно! Подбирая новую деталь для посудомоечной машины, обратите внимание на номер ENR, который состоит из букв и цифр. Так вы сможете купить ТЭН именно для своей модели ПММ

Что еще важно помнить во время эксплуатации посудомоек?

Любую поломку лучше всего предупредить, а это напрямую зависит от того, насколько правильно вы эксплуатируете свою бытовую технику

Очень важно проводить регулярную чистку устройства, которая позволит сохранить ваши кухонные приборы надолго

Обязательно пользуйтесь регулярно своей посудомойкой, поскольку в моменты длительного простоя внутри агрегата могут образовываться бактерии, которые будут негативно влиять на здоровье вашей семьи.
Очистку данного прибора следует производить только тогда, когда в нем полностью отсутствуют остатки моющих средств и посуды.
Первым делом стоит проверить вращающиеся распылители, поскольку в них не должно быть никаких засоров: очень часто эти небольшие отверстия закупориваются мелкими остатками пищи и прочего.
Тщательно проверьте и удалите мусор со всех элементов машины, для этого можно использовать тонкий пинцет или зубочистку.
Обязательно протирайте все двери и прокладки, делать это можно с моющим средством, а труднодоступные места поможет эффективно очистить старая зубная щетка

Хорошо обрабатывайте промежутки между прокладками.
Обратите внимание на нижнюю часть двери, поскольку эта зона во многих устройствах является мертвой и вода сюда не попадает. Влажной тряпкой можно легко удалить весь мусор и другие загрязнения.
Уделите особое внимание области в нижней части устройства вокруг слива: для того, чтобы получить полный доступ, уберите корзины и аккуратно удалите все твердые вещества и прочий мусор.

Для того, чтобы обезопасить себя от травм, перед началом чистки отключите прибор от сети. К сожалению, никто из нас не застрахован от нелепых случайностей, следствием которых могут стать поломки. Если вам необходимо заменить ТЭН для посудомоечной машины Bosch, то сразу подумайте: сможете ли вы справить с ремонтом самостоятельно, или лучше воспользоваться помощью специалиста.

В моделях посудомоечных машин Bosch, Ariston, Electrolux, Candy находятся ТЭНы двух типов:

  • Проточный, или сухой.
  • Трубчатый со спиралью, или мокрый.

Первая разновидность подключается к насосу и патрубку. Вода прогоняется через его трубку двигателем, поэтому моментально нагревается. Такие детали меньше подвержены накипи, поэтому имеют длительный срок службы.

Второй, погружной, элемент совмещен с циркуляционной помпой. Так как он постоянно находится в воде, то больше подвержен оседанию накипи. Со временем количество солей на поверхности мешает нормальной теплоотдаче, отчего элемент перегревается и сгорает.

Как понять, что нагреватель сломан и пора выполнять замену? О типичных признаках неполадки написано ниже.

Внутреннее устройство

Внутри корпуса посудомойки bosch установлены все запчасти и управляющие элементы. Главными детали данной системы считают:

  1. Проточный клапан для поступления воды, который оснащен впускной системой, управление осуществляется микроконтроллером.
  2. Фильтрационный механизм, очищающий воду от мелких частей пищи и прочего мусора.
  3. Система слива, состоящая из дренажной трубы, соединенной с водосточной системой и отливным насосом. Работает она на тех же принципах, что и у стиральной машины бош.
  4. Блокиратор поплавкового типа, защитная система посудомоечной машины от различных протеканий. Представляет собой цилиндрическую пластмассовую емкость, которая при всплывании замыкает контакты. Это происходит в случае забора излишнего количества воды.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
