Устройство канализации в загородном доме своими руками

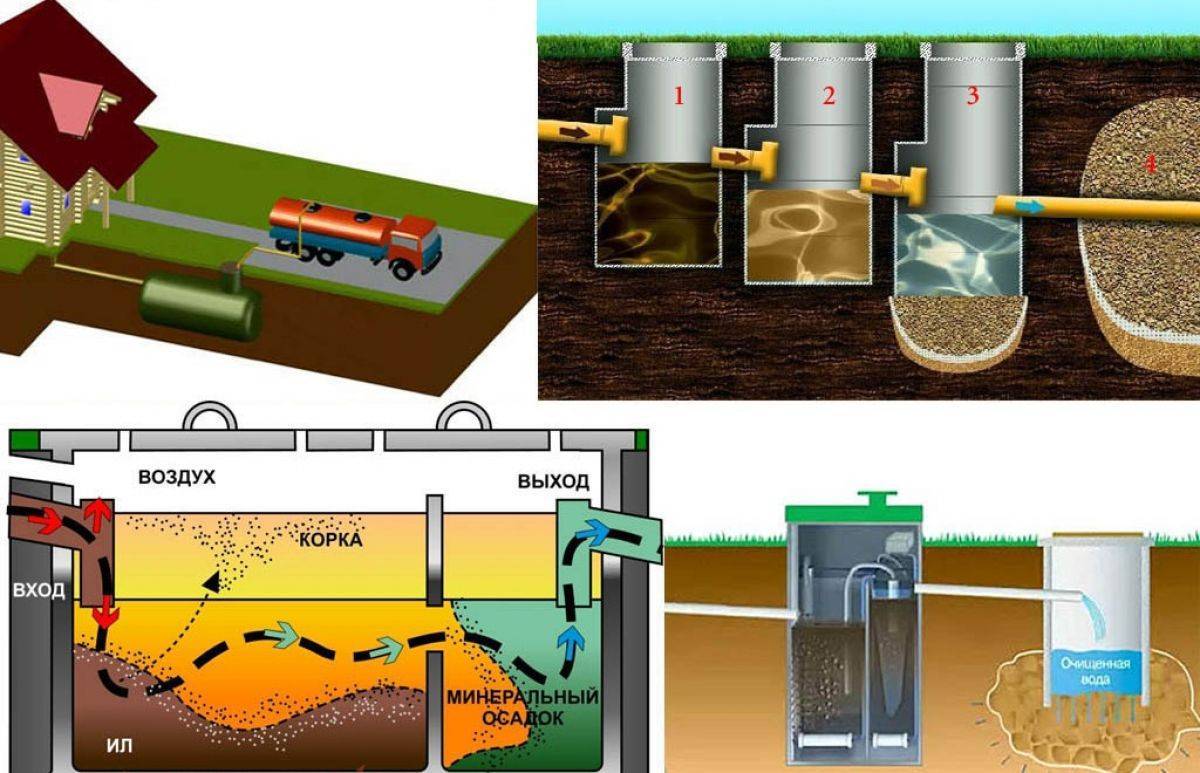

Виды канализации для дачи

Если отбросить вариации, то останется пять вариантов решения:

1. Установка биотуалета.
2. Система с выгребной ямой.
3. Применение накопительной емкости.
4. Система естественной очистки на основе септика.
5. Способ биологической очистки.

Кратко охарактеризуем каждый из них.

Установка биотуалета

Это самое простое и быстрое решение, но его следует рассматривать, скорее, в качестве временной меры, поскольку остается открытым вопрос об удалении сточных вод, поступающих с раковины, умывальника или душа. Помимо этого, подобная реализация не исключает появление неприятного запаха.

Самая простая реализация локальной канализации – установка биотуалета

Система с выгребной ямой

Еще несколько десятилетий назад это было наиболее распространенное решение, на текущий момент оно потеряло свою актуальность ввиду появления более эффективных систем. Единственное достоинство подобной реализации – относительно невысокая стоимость. Минусы решения проявляются в виде: необходимости ограничивать расход воды, наличия неприятного запаха и загрязнения участка.

Выгребная яма – простое и недорогое решение

Учитывая все недостатки, применение подобного решения может быт оправдано в случае отсутствия водопровода в частном доме.

Заметим, что такой вид неприемлем для участков с высоким уровнем грунтовых вод или при наличии глинистой почвы.

Применение накопительной емкости

По сути, данный тип можно рассматривать как разновидность предыдущего вида. Основные отличия – полностью герметичная конструкция и более частая необходимость откачки. К достоинствам можно отнести:

• большое разнообразие объемов (как правило, от 2 до 100 м3);
• в зависимости от исполнения, возможно наземное или подземное размещение;
• допускается подключение ливневой канализации;
• не загрязняет грунт.

Накопительная емкость ARMOPLAST-HE в подземном исполнении

Перед тем, как выбрать данный вариант реализации, необходимо принять во внимание его два существенных недостатка:

• учитывая ограниченный объем, следует контролировать расход воды;
• вызывать ассенизаторов для очистки понадобиться примерно раз в месяц.

Оправданная сфера применения этого вида автономной канализации: небольшой частный или летний дачный дом, не подключенный к водоснабжению, место временного проживания, например, строительный поселок.

Система естественной очистки на основе септика

Данная конструкция состоит из 2-4 очистных секций. Чем больше их количество, тем выше степень очистки стоков. Выход подключается к дренажной системе.

Упрощенная схема монтажа септика

Основные преимущества решения:

• простая реализация и доступная себестоимость;
• не требуется подключение к внешним источникам питания;
• полностью отсутствует неприятный запах;
• не загрязняется грунт;
• большой выбор готовых конструкций.

Для недостатков данной системы скорее подходит определение – особенности эксплуатации, они выражаются в следующем:

• нельзя допускать перегрузку системы, поскольку это может привести к появлению неприятного запаха на дренажном поле;
• механические очистители нуждаются в регулярном осмотре, по его результатам определяется необходимость чистки емкостей и дренажной системы. Периодичность профилактических мер – раз в год.

Основная сфера применения — частные дома, коттеджи, дачи с небольшим и средним объемом стоков.

Способ биологической очистки

Биологические станции – наиболее действенный способ очистки сточных вод. Конструкция напоминает септик, но имеются и отличия, они выражаются в наличии аэротенка, биофильтра, обратного клапана, насоса и т.д. Эти дополнительные элементы позволяют использовать воду на выходе для технических нужд или организовать ее слив, непосредственно, в водоем.

Несколько домов, подключенных к биологической станции через общий коллектор

Использование биологической станции дает следующие преимущества:

• очистка стоков на 98%;
• длительная эксплуатация с минимальным обслуживанием;
• не возникает запах;
• по нормам СНиП допускается близкое расположение к жилому дому;
• неразлагаемые отходы накапливаются в минимальном количестве, что снижает регулярность профилактики.

Существенный недостаток таких систем – высокая стоимость. Заметим, что подключение нескольких домов к единой станции очистки позволяет сократить расходы на ее приобретение. Помимо этого биологические комплексы зависимы от наличия электричества.

Правила расчёта сетей канализации

Для того чтобы система канализации в частном доме работала долго и безаварийно, важно провести правильный расчет всех необходимых параметров, а именно:

Изучить нагрузку на внутренние сети: Средний показатель примерно 200 литров на человека. Так вот для септика эти данные умножаются на три. Такой объем септика, из расчета по 600 литров на каждого члена семьи должен учитываться при выборе оборудования.

• бака-накопителя – необходимый объём определяется, как и при расчёте внутренних сетей, т.е. среднесуточные значения;
• септика – среднесуточное значение необходимо умножить на три, что обусловлено трёхдневным отстаиванием стоков в подобной конструкции;
• станции биологической очистки – производительность конкретной модели отражена в её технических характеристиках.

И последний пункт. Расчёт наружных сетей. Диаметр труб наружной канализации должен иметь пропускную способность, которая может обеспечить прохождение сточных вод. Как правило, для наружных сетей используются трубы диаметром 110–200 мм. Необходимо учесть глубину промерзания грунта в месте монтажа, и если невозможно проложить трубы ниже этой отметки, то следует предусмотреть мероприятия для обогрева таких участков (греющий электрический кабель, утеплители и прочие мероприятия).

Правильный выбор труб для канализации – залог успешной эксплуатации на долгие годы

При выборе материалов, используемых для монтажа канализации в частном доме, необходимо обратить внимание на следующие требования, касающиеся труб, используемых для этих целей:

• прочность изделий должна обеспечить длительную эксплуатацию без проведения профилактических работ;
• стойкость к различным видам внешних воздействий (механических, химических и т.д.) должна быть высокой, чтобы обеспечить безопасное использование на весь период эксплуатации;
• простота и удобство выполнения монтажных работ;
• гладкая внутренняя поверхность.

Таким требования соответствуют трубы, изготовленные из чугуна и разных видов прочного пластика.

Материалы, из которых изготавливаются трубы канализации

Чугун – это тот материал, который до последнего времени был незаменим при изготовлении канализационных труб. Его основными достоинствами являются прочность и продолжительный срок эксплуатации, а из недостатков можно отметить – значительный вес, неровную внутреннюю поверхность и сложность выполнения монтажных работ, особенно своими силами. Поливинилхлорид (ПВХ) – современный прочный пластик, способный выдержать большую нагрузку, кроме того, этот материал не допускает просачивания сточных масс в грунт.

Среди других преимуществ:

• прочность и долговечность;
• стойкость к химически активным веществам (реагентам) и ультрафиолетовым лучам;
• простота монтажа;
• доступная стоимость.

Из недостатков следует отметить:

• при повышении температуры выше 70˚С – плавится;
• при понижении температуры ниже 0˚С – становится хрупким;
• при горении выделяет вредный для здоровья человека газ.

Полипропилен (ПП) – это самый лучший материал, который используется для изготовления труб различного назначения. Ему свойственны все достоинства, присущие ПВХ аналогам, и он не имеет недостатков, свойственных им. Кроме этого, при монтаже канализации могут быть использованы трубы, изготовленные из стали и керамики, а также из асбестоцемента. Основной ассортимент труб, необходимых при монтаже автономной канализации загородного дома, изготовленных из разных материалов, приведён в следующей таблице.

Материал	Размеры, мм (диаметр×толщина стенки×длина)	Тип канализации	Стоимость, рублей
ПВХ	160×3,6×500	Наружная	359
160×4,0×3000	1 000
110×3,2×3000	550
ПП	160×3,6×500	290
160/139×6000	2 300
ПВХ	32×1,8×3000	Внутренняя	77
50×1,8×3000	125
110×2,2×3000	385

В таблице приведён не весь ассортимент труб, выпускаемых промышленностью, но порядок цен на данные изделия понятен. Для полной информации следует обратиться в торгующие организации, специализирующиеся на продажах сантехнического оборудования.

Монтаж системы своими руками в частном доме

После того как выгребная яма размещена на участке, можно приступать к рытью траншеи нужной глубиной. В центральной части России это 2-2,5 метра, в северных районах – на метр больше, а южным регионам 1-1,5 метра. Траншею начинают копать от места приема сточных вод на верх, к дому.

Теперь на дно ямы по всей длине насыпают мелкую песчано-гравийную смесь, «подушку». Лучше сразу хотя бы немного «прострелять» уклон и выровнять песок.

Следующим этапом будет прокладка самого трубопровода. В начале конец заводится в колодец так, чтобы раструб смотрел по направлению к дому. Желательно сразу закрепить трубу в отверстии раствором или пеной. Дальше их последовательно соединяют холостым концом в раструб. Чтобы упростить процесс, резинки смазывают моторным маслом или специальной смазкой.

Каждую трубу меряют на соответствие нужному уклону. Это можно сделать строительным уровнем, но лучше взять нивелир.

После сборки внешней линии, магистраль выравнивают по всей длине, чтобы весь прямой участок просматривался в отверстие.

Теперь нитку посыпают песком и аккуратно подбивают края. Затем насыпается так называемый защитный слой того же песка.

В зависимости от протяженности наружного участка системы каждые 8-10 метров на поверхность вытягивают фановый стояк. Для этого вставляется стыковочный тройник раструбом вверх, а в него – труба того же диаметра. Монтировать фановый стояк нужно на уровень засыпки грунта, чтобы он немного торчал из земли.

Как только трасса проложена пора заводить систему в дом. Зачастую подкапывают яму прямо под фундамент дачи и проделывают отверстие в полу комнаты, где будет санузел или кухня. Это наиболее практичный способ завода трубы.

Между перекрытием, фундаментом или полом не нужно вставлять никакие гильзы. После монтажа отверстие необходимо хорошо и плотно заделать, чтобы избежать размыкания стыков во время эксплуатации.

В случае если выкопать ров нужной глубины не представляется возможным, слив необходимо теплоизолировать. Утепление наружной канализации осуществляется при помощи таких материалов:

1. Минеральная вата.
2. Стекловолоконная ткань.
3. Пенополистирольная скорлупа.
4. Крупные древесные опилки и рубероид.

Способ теплоизоляции у всех материалов практически одинаковый. Не нужно укутывать магистраль полностью, достаточно только положить утеплитель наверх, и можно сыпать защитный слой. Однако это не относится к пенополистирольной скорлупе, так как она состоит из двух полуцилиндров, которые надевают на трубу целиком и только потом стыкуют между собой в траншеи.

Отличие септика от выгребной ямы

Многие владельцы современных загородных построек стремятся не только обустроить эффективно функционирующую систему канализации с выгребной ямой, но и совместить накопление и частичную очистку сточных вод на даче. Единственное решение, позволяющее сократить количество вызовов ассенизаторов – это вместо выгреба поставить септик заводского или собственного изготовления.

Он бывает двух видов:

1. С очисткой воды до 68 – 97 процентов с использованием анаэробных и аэробных бактерий.
2. С переработкой сточной жидкости путем ее отстаивания и применения анаэробов.

В первом случае его доукомплектовывают фильтрующим колодцем, инфильтратом и полем фильтрации, которые осуществляют грунтовую доочистку отработанной воды и нечистот. Когда в работе септика задействуют аэробы, то во второй отсек устанавливают компрессор, подающий воздух и применяют специальную загрузку для полноценной жизнедеятельности бактерий.

Для них питательная среда представляет собой взвесь осветленных стоков из канализационной системы, переместившихся по переливу во вторую камеру. Вода из септиков с аэробной очисткой выходит максимально очищенной, после чего ее можно сливать в грунт без проведения дополнительной обработки или сбрасывать на рельеф.

Второй вариант – это двухкамерный накопитель. Одна его камера предназначается для отстаивания жидкости и деления на фракции, а вторая используется для фильтрации осветленной воды. Очистку первого отсека производят с такой же частотой, как и удаляют сточные массы из выгребных емкостей. Грязь из второго убирают реже. Обычно данный процесс представляет собой замену гравийного фильтра, используемого в качестве дна.

Максимальной эффективностью отличаются станции биологической очистки, но дорогостоящую установку приобретать для дома, где проживают временно, нецелесообразно. Далее в качестве примера, как правильно сделать септик на даче, будет рассмотрен порядок его строительства из бетонных заготовок, произведенных в заводских условиях.

Этапы монтажа

Для внутренней канализации используются серые трубы

Монтировать домашнюю канализацию нужно с внутренней её части. Во всех комнатах, имеющих сантехническое оборудование (кухня, санузел, бассейн, сауна) монтируют трубы в сторону стояка. Разводку делают из туб диаметром 50 мм. К унитазу подключают трубу сечением 110 мм.

Все стыки, соединения обязательно обрабатывают герметиком. В местах выводов под бытовую моющую технику устанавливают заглушки.

Стояк подводят к фундаменту, в котором заранее пробито отверстие диаметром 130-160 мм. В него обязательно вставляют металлическую гильзу. Через неё выводят трубу коллектора наружу. Место вывода наружной трубы качественно утепляют, зазоры между гильзой и фундаментом бетонируют.

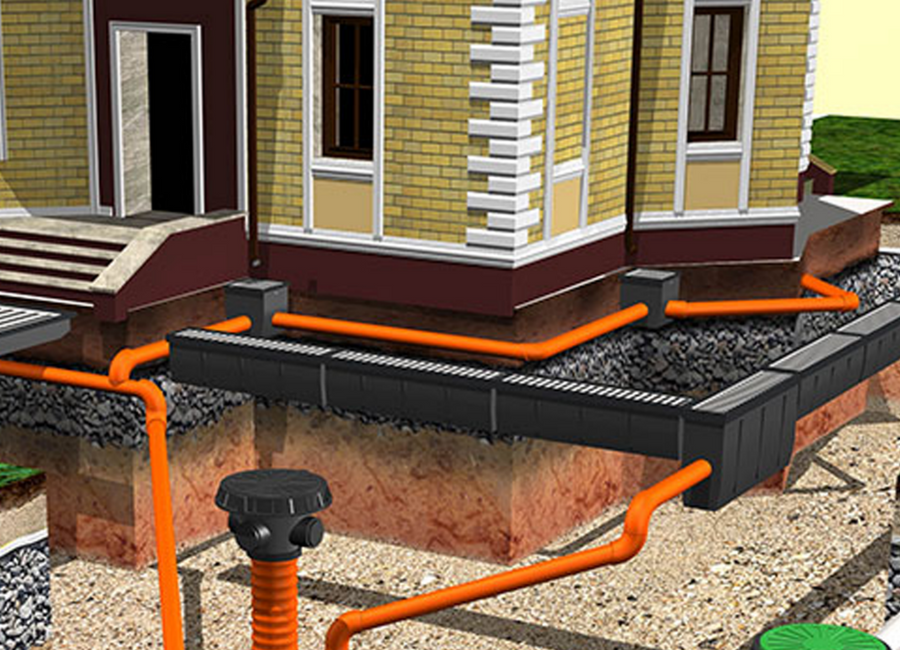

Внешняя канализация

Оранжевые трубы предназначены для внешней канализации

Первоначально придется выкапывать траншеи под коллектор. Их роют от самого выхода трубы из дома и вплоть до предполагаемого места расположения септика. Глубина копки зависит от уровня промерзания грунта в регионе, как правило, составляет не менее 70-90 см. Верхний край уложенной трубы должен находиться на этой отметке от поверхности грунта.

В ходе копки траншей соблюдают заданный СНиП уклон. Конечный приемник стоков должен располагаться ниже выхода канализационной трубы из дома. Далее работают так:

• На дно траншей насыпают подушку из песка и хорошо трамбуют её.
• На основу укладывают трубы, надежно соединяя их.
• Полностью собранную систему проверяют на герметичность. Если протечек нет, вода из дома уходит свободно, можно проводить засыпку коллектора. Грунт при этом сильно не трамбуют. Он со временем усядется сам. При необходимости потом подсыпают еще земли сверху.

Устройство септика

На конечном этапе работ при монтаже частной канализации нужно построить самодельный септик. В качестве самого простого варианта можно использовать резервуар в виде пластиковой бочки. Некоторые строят приемник для нечистот из автомобильных покрышек, бетонных колец. С пластиком работать проще. Принцип монтажа двухкамерного септика выглядит так:

Под резервуары копают ямы в соответствии с параметрами бочек. При этом глубину и ширину котлована увеличивают на 30-40 см под основание и засыпку.
Дно ямы тщательно трамбуют. Насыпают песчаную подушку из увлажненного песка. Его хорошо уплотняют.
На песок под первой камерой ставят деревянную опалубку и наливают бетонный раствор толщиной 20-30 см.
Дно второго резервуара делают дренажным. На подушку из песка насыпают слой мелкого щебня, а сверху — битый кирпич или булыжник.
После высыхания раствора устанавливают оба резервуара рядом друг с другом

Важно, чтобы не было перекосов.
Обе камеры соединяют переливной трубой на уровне 40 см от дна бочек.
К первому приемнику в верхней его части подводят сливную/сточную трубу. Все стыки хорошо герметизируют.
Резервуары заполняют водой и только после этого производят их засыпку с тщательной трамбовкой грунта

Если бочки не заполнить водой, впоследствии в почве они могут лопнуть.
Верх камер септика накрывают люками.

Элементы внутренней канализационной системы

К таковым можно отнести следующие детали;

1. Сифон и сливной патрубок кухонной мойки.
2. Такое же устройство для умывальника в ванной комнате.
3. Там же – сифон и сливной патрубок от ванны, и трап с сифоном от душевой кабинки.
4. Сливной патрубок и сифон от биде – в туалете. Там же – сифон и колено подключения унитаза к стояку фекальной канализации.

В двухэтажном доме эти элементы могут повторяться на каждом этаже, но могут и отсутствовать, тогда в приведенный список нужно внести соответствующие коррективы.

Все перечисленные детали подключаются к горизонтально расположенной отводной трубе. Поскольку речь идет о самотечной системе стоков, отводной канал при прокладке устанавливается с уклоном 2-5 миллиметров в направлении слива и подключается к стояку сливной системы.

Размер отводной трубы может колебаться в пределах условного прохода 32-50 миллиметра. На практике обычно предпочитают обходиться одним, максимальным диаметром, что упрощает подбор фитингов. Смотрите представленную ниже схему.

Все данные по использованию элементов сантехники сводятся в аксонометрическом чертеже, в соответствии с которым нужно сделать расчет потребности в материалах.

Как сделать схему внутренней канализации дома самостоятельно

Такой графический документ предусматривает отображение всех коммуникаций в доме, включая схему водослива. При этом учитываются следующие обстоятельства:

1. Все сантехнические приборы устанавливаются на полу вдоль одной стены, общей для таких помещений, как кухня, ванная комната и санузел.

1. В кухне предусматривается установка мойки, посудомоечной и стиральной машин.
2. Указанные агрегаты подключаются к общей отводной трубе через сифоны, предотвращающие проникновение в помещение воздуха из канализации с характерными запахами.
3. Отводная труба через отверстие в стене проходит в ванную комнату, где могут подключаться следующие сантехнические приборы: умывальник, ванна, стиральная машина – каждое устройство со своим сифоном.

1. Следующее отверстие в стене выходит в туалет, где могут быть размещены биде и унитаз.
2. Все подключения производится к отводной трубе диаметром 40-50 миллиметров с использованием тройников под углом 135 градусов. Соединения необходимо сделать «в раструб», оснащенным уплотняющей манжетой для герметичности.

При недостаточном уклоне сток воды будет затруднен или невозможен, а превышение параметра приведет к ускоренному сливу. В результате вода стечет, а часть загрязнений останется в трубе, создавая предпосылки для будущего засора.

Вторым значимым узлом внутренней канализации в частном доме является стояк, принимающий в себя сливные воды из отводной трубы. Таких отводов может быть несколько.

Диаметр трубы стояка по этой причине выбирается в пределах 100-150 миллиметров. Стояк в обязательном порядке оснащается ревизией для контроля ее состояния и обеспечения возможности прочистки.

Но функционально этот элемент системы выполняет еще одну важнейшую задачу – его продолжение обеспечивает вентиляцию в системе канализации и называется оно фановой трубой.

На верхний конец стояка в доме устанавливается еще одна ревизия, к которой крепится основание фановой трубы. Она выводится через потолочные и кровельные перекрытия. Верхний конец должен быть выше конька кровли минимум на полметра для надежного удаления неприятных запахов канализации.

Кроме того, при полном заполнении трубы стояка сливными водами возможен срыв сифона.

В заполненной трубе стояка создается разрежение, в результате которого водяные затворы в сифонах засасываются в стояк. Воздух, отнюдь не ароматизированный, через пустые гидрозатворы проникает в жилое пространство дома. Результат очевиден.

Такая неприглядная ситуация полностью разрешается установкой фановой трубы, через которую поступает воздух в систему, уравнивая давление.

Таким образом, стояк играет важнейшую роль в общей водосливной системе и все особенности его устройство нужно учитывать при проектировании канализации.

Особенности устройства канализации в двухэтажном частном доме

Устройство верхнего этажа в загородном доме также предусматривает использование сливной системы. Точек слива на нем меньше, обычно это душ и туалет.

Для экономии средств, разводка канализации второго этажа выполняется параллельно аналогичной сети на первом этаже. Это упрощает проектирование и монтаж системы, поскольку отпадает необходимость в установке второго стояка – слив подключатся к действующему.

Выбор места размещения слива

При выборе места размещения слива стоит, прежде всего, позаботиться о том, чтобы неприятный запах не проникал в жилые помещения. Вследствие этого располагать его следует не ближе пяти метров от дома. Оптимальным расстоянием будет десять метров, слишком далеко размещать септик тоже не стоит, так как при этом значительно возрастает стоимость выполнения работ по прокладке трубопроводной сети. Подводка наружной канализации к дому не должна выполняться под прямым углом. Кроме того, надо учитывать следующее:

• источники воды должны располагаться не ближе тридцати метров;
• на границе соседнего участка септик устанавливать нельзя;
• для удобства откачки нечистот слив лучше располагать недалеко от дороги;
• особенно тщательная герметизация накопительной емкости нужна при близком расположении почвенных вод;
• прокладку трубопроводной сети облегчает естественный уклон местности.

Выгребная яма для канализации использовалась с давних времен. Раньше не тратили силы на герметизацию ее стенок и, когда яма заполнялась, ее забрасывали землей и выкапывали новую. Сейчас стены выкладывают из кирпича, из бетонных колец и других строительных материалов.

Жидкие фракции отходов просачиваются сквозь почву на дне, фильтруясь, твердые компоненты постепенно наполняют шахту, и, спустя некоторое время, их нужно откачивать.

Обустройство выгребной ямы целесообразно, если объем сточных вод в частном доме не превышает величины одного кубического метра в сутки. При превышении этой нормы будет происходить загрязнение окружающей среды.

Работы по устройству внутренней канализации

К работе над монтажом канализации приступают после создания чертежа и покупки материалов. Сначала устанавливают центральный стояк. Для этой цели подходят чугунные трубы или изделия из ПВХ или из керамики, их диаметр должен быть около 110 мм. Чтобы тяга была хорошей, стояк выводят на чердак или приподнимают над крышей.

Стоимость таких изделий намного выше стоимости пластика. Керамические стояки по своим характеристикам занимают лидирующие позиции, но стоят дорого.

Основной стояк устанавливают на расстоянии 4 м от окон, после этого пробрасывают трубопровод в горизонтальном направлении. Не нужно резко менять его направление, это затрудняет перемещение сточных вод. Если нужно его повернуть на 90 градусов, лучше сделать 2 раза поворот на 45 градусов. Под него в фундаменте дома заранее оставляют отверстие. Раковину и ванну к канализации подключают с помощью трубки, диаметр которой составляет 50 мм.

Общий трубопровод делают под углом, это обеспечивает движение воды в нужную сторону. Обратный клапан монтируют на выводе, он не дает стокам затечь обратно.

Виды канализационных систем для частного дома

Проще всего смонтировать пластиковый трубопровод

С учетом того, что трубопровод не будет подключаться к городской центральной магистрали, собственники частных участков сооружают один из видов канализации неподалеку от дома:

• Однокамерный септик — выгребная яма, имеющая герметичное дно и стенки. При условии полного наполнения резервуара приходится делать откачку нечистот ассенизаторной техникой. Можно сделать дренажное/фильтрующее дно у однокамерного септика. Так вода будет уходить в грунт. Но здесь стоит быть осторожными: если уровень грунтовых вод высок на участке, есть риск загрязнить близко расположенные питьевые колодцы. По закону такие действия наказуемы.
• Двухкамерный септик. Представляет собой два рядом расположенных резервуара. Первый имеет больший объем, чем второй. Нечистоты по коллектору стекаются в основной приемник, где происходит их отстаивание. Крупные частицы мусора (фекалии, бумага) оседают на дне. Осветленная вода переливается во второй резервуар и там дренирует в грунт. Дно второго накопителя делают фильтрующим из песка и щебня. Чтобы избежать его заиливания, насыпку лучше менять каждые 4-5 лет. Первый резервуар чистят раз в 1-2 года.
• Септик биологической очистки. Здесь применяют бактериальные препараты для переработки нечистот в органику — ил и воду. Подобный резервуар обязательно подключают к электричеству, поскольку бактерии работают только в условии плюсовой температуры.

Как сделать самый простой септик для дачи или дома

Простейший септик – это закрытая яма с укрепленными бортами
и верхом. Верх должен выступать над уровнем земли для того, чтобы внутрь не
могли попадать дождевые воды. Дно остается, как правило, открытым для лучшего
впитывания сточных масс. С этой же целью стены выкладываются в виде решетки.
Только ближе к верху идет кладка сплошная. Вокруг такого колодца засыпается
пористый материал, например керамзит. Это дает выигрыш в общем объеме
заливаемой сточной воды.

Материалами для стен могут служить: шлакоблок, колодезные
кольца. В основном, осуществляется установка септика из бетонных колец. Но
лучше всего подходит красный кирпич. В тоже время, народные умельцы применяют
списанные покрышки от большегрузных машин или даже тракторов. Верхом служит,
как правило, стандартная крышка колодца, закрытая люком. Вся эта конструкция сверху
засыпается землей, слоем 20-40 см. Делается это для того, чтобы ароматы такого
сооружения не благоухали по всей округе. Кроме того, в зимнее время септик
должен быть утеплен.

Подводящая труба должна располагаться на уровне 25-35 см от
земли. В районах с холодными зимами она требует соответствующего утепления. Как
правило, это минеральная вата, гидроизолированная рубероидом.

Делать легкий доступ до внутренностей септика нет нужды, он
подвергается проверке не чаще, чем раз в 3-5 лет.
