Сварочный стол своими руками: пошаговая инструкция сборки

Необходимые инструменты и материалы

В домашней мастерской часто стремятся обойтись подручными материалами. Однако чтобы соответствовать сформулированным выше требованиям прочности и устойчивости, для стоек следует применять:

  • профиль сечением не менее 60×60мм и толщиной стенок 4 мм;
  • двутавр или уголок 60×60, но уже толщиной от 4 мм.

Полку и ящики можно выполнить из более легкого профиля.

Чертеж сварочного стола

Столешницу набирают из профильного проката. Зазоры между ними будут использоваться для фиксации свариваемых деталей струбцинами или клещами.

Для защитного экрана применяют:

  • каркас-основа — легкий профиль;
  • сам экран — металлический лист 0,4-1,0 мм.

У защитного экрана делают также боковые бортики.

Сварочный стол с крепежной системой следует оснастить дополнительными приспособлениями, помогающими крепить заготовки к столу и друг к другу:

  • струбцины;
  • зажимы;
  • магнитная пластина основание для крепления мелких деталей.

Стол для сварки с системой зажимов

Эту оснастку на стол для сварки своими руками сделать не удастся, ее придется купить.

Особенности конструкции

Сварочный стол — основное рабочее место сварщика. На ровной металлической столешнице удобно производить ручную сварку, резку металла, зачистку деталей, конечную шлифовку изделий. Классический стол сварщика, изготовленный своими руками, подходит для установки в гараже или мастерской. В таких условиях габаритная конструкция служит заземляющим элементом, так как она полностью выполнена из металла.

Еще одно отличие рабочего верстака от обычного стола — его строение. Оно отвечает критерию практичности и требованиям техники безопасности. Обязательными элементами являются огнеупорная столешница, поддон и ножки. Конструкция также может быть оснащена нижней полкой, на которой удобно хранить инструменты и оборудование — сварочный аппарат, щиток, амперметр, вольтметр, пенал с электродами. Любое сварочное оснащение изготавливают и устанавливают по правилам безопасности:

  • над столом — исправная вытяжка для отведения газообразных веществ;
  • вентилирующее устройство смонтировано на высоте 1,3–1,5 м над сварочным верстаком;
  • по краю столешницы приварена медная окантовка для сбивания смазки электродов;
  • рабочее место оснащено светильниками, функционирующими под напряжением 36 В.

Этапы изготовления

Пошаговая инструкция по изготовлению сварочного стола в домашних условиях состоит из нескольких этапов. Первый блок работ включает сооружение столешницы, второй — ножек, третий — защитного короба. Весь процесс основан на сварке металлических деталей.

Чертеж туалетного столика для изготовления своими руками, этапы работы

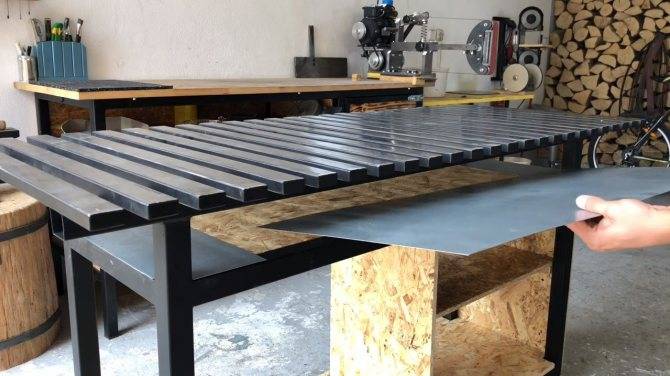

Рабочая поверхность

Столешница сварочного верстака готовится в два приема: сначала — рама, затем — сама поверхность. Согласно чертежу, из профильной трубы нарезают болгаркой отрезки, необходимые для изготовления рамы. Торцы металлических деталей зачищают от заусенцев. Затем профиль сваривают, выдерживая четкую геометрическую форму.

Далее из профильной трубы или швеллера нарезают внутренние детали, также ориентируясь на чертеж или размер уже готовой рамы. Перед тем как сварить стол, заготовки выкладывают на раму на расстоянии 3–5 см друг от друга. Если это не швеллеры, а профиль, его вставляют внутрь рамы. Детали фиксируют сваркой и зачищают швы. В заключение по бокам конструкции приваривают ручки из закругленной арматуры.


Из профильной трубы нарезать отрезки, необходимые для изготовления рамы


Торцы металлических деталей зачистить от заусенцев


Нарезать внутренние детали, ориентируясь на чертеж или размер уже готовой рамы


Сварить стол, выложив заготовки на раму на расстоянии 3–5 см друг от друга


Зафиксировать детали сваркой и зачистить швы

Ножки

По заданной высоте стола из трубы нарезают четыре стойки. Их приваривают к углам уже готовой столешницы

Важно выдержать точный угол в 90 градусов, иначе конструкция будет неустойчивой. Для этого пользуются угольником

Далее на металлических столах для усиления крепят перекладину. Отступив от конца стоек 20–30 см, приваривают по периметру уголок. Его кладут плоской стороной на внутреннюю часть ножек таким образом, чтобы получилась подставка для полки. При необходимости на низ стоек крепят колесики, а на верхнюю часть — крючки для рабочего инвентаря.


Нарезать четыре стойки из профильной трубы по заданной высоте


Приварить их к углам уже готовой столешницы


Сделать для усиления поперечную перекладину


При необходимости на низ стоек закрепить колесики


Для удобства в комплект к столу можно изготовить полки для инструментов

Защитный короб

На заключительном этапе монтажа для сварочного стола делают специальный монолитный поддон. Для этого из металлического листа вырезают заготовку по размерам, превышающим рабочую поверхность крышки верстака. У выкройки загибают вверх края, чтобы получились невысокие бортики. Защитный короб крепят снизу столешницы под незначительным уклоном. Такой экран выполняет защитную роль во время сварочных работ. В него собираются шлак, окалина. Благодаря этому конструктивному элементу на предметы, лежащие внизу, не попадают искры и мусор.


Сделать монолитный поддон и закрепить его снизу столешницы под незначительным уклоном

Меры безопасности во время сварки

Для того, чтобы проводить сварочные работы было удобно и безопасно, необходимо соблюдать простые правила. Выполнение этих требований поможет также повысить качество выполняемых работ.

Правила безопасности:

  1. Работать можно только в проветриваемых помещениях или в местах, где имеется вытяжная вентиляция.
  2. Пользоваться всеми необходимыми для сварщика средствами личной защиты: специальной невозгораемой одеждой, обувью, кожаными или брезентовыми рукавицами, сварочной маской или щитком, а в отдельных случаях респиратором.
  3. Изолировать все соединения сварочных кабелей, их изоляция должна не иметь повреждений.
  4. С рабочего места убираются все возгораемые материалы и вещества.
  5. Обязательное освещение рабочего места устанавливается без наличия бликов и миганий.

Конструкция стола для сварки

Есть несколько типов конструкций. Наиболее распространены:

  • любительский, для эпизодических сварочных работ, небольших конструкций домашним мастером;
  • полупрофессиональный сборочно-сварочный, для выполнения сложных операций

Для стола из профильной трубы, сделанного своими руками, рекомендованы следующие размеры:

  • высота рабочей поверхности от пола 70-85 см;
  • размеры рабочей поверхности не менее 80×100 см;
  • высота защитного короба — не менее 140 см от пола.

Простой стол для сварочных работ

Такая конструкция прочна, проста в изготовлении, удобна в использовании при небольших объемах сварки. Она состоит из жестко сваренной металлической рамы из профиля 60*60. К ней присоединены четыре стойки. В 20 см от пола они соединены уголками 20*20. Сверху на раме установлены элементы столешницы, образующие надежную опору для соединяемых заготовок и снабженную пазами для их крепления.

Пример передвижного стола

К раме привариваются крючки для проводов от сварочного аппарата, под рабочей поверхностью ставят мелкий поддон для окалины и пыли.

С одной из сторон стола для сварочных работ устанавливают тумбу из тонкого металлического листа для хранения мелких инструментов. Здесь же привариваю подставку для бачка с водой.

Полупрофессиональный стол сварщика

Представляет собой сварочно-сборочный пост, разработанный для повышения удобства ведения сварочных работ. Позволяет не только варить, но и проводить сопутствующую механическую обработку.

На таком столе предусмотрены:

  • поворотные рабочие платформы;
  • установка сверлильного или фрезеровального оборудования;
  • быстросъемные слесарные тиски;
  • поворотные приставки для крепления сварочного аппарата;
  • вытяжная вентиляция;
  • гибкая подсветка рабочей зоны;
  • анкерное крепление к бетонному полу.

Цель всех этих усовершенствований — дать возможность сварщику работать из удобной, не утомляющей позы и сэкономить время на операции снятия-постановки изделия на пост. Окупаются при больших объемах работ

Виды сварочных столов

Большинство самодельщиков абсолютно уверены в том, что работать сварочным аппаратом можно и на обычном верстаке или даже на бетонном полу. Опытные мастера способны работать сварочным инвертором, что называется, «на коленке», но даже они предпочитают работать на специальном столе, особенно, если требуется изготовить сложную пространственную конструкцию.

Для работ с использованием сварки в домашних условиях преимущественно используется четыре основных модели столов:

  • Универсальный реечный станок или стол из металлического профиля. Конструкция во многом сходна со столярным верстаком, единственным отличием является то, что продольные рейки столешницы и станина свариваются из металла;
  • Металлический слесарный верстак, переделанный под специфику обращения со сварочным аппаратом. В ходе переделки мастера устанавливают на стальной столешнице дополнительную лампу в защитном кожухе, легкосъемный лоток с сухим песком и струбцины, используемые для фиксации свариваемых деталей;
  • Монтажный сварочный стол, отличается от предыдущих моделей формой и устройством столешницы. Вместо продольных стальных профильных лаг на поверхности столешницы вваривают несколько десятков трубчатых гнезд для установки и фиксации струбцин;
  • Поворотные столики и подставки используются для сварки малогабаритных деталей сложной конфигурации с большим количеством точек соединения.

Все столы для электросварки, независимо от схемы, изготавливают из конструкционной стали, чаще всего сваркой или с помощью болтовых соединений. На боковой поверхности столешницы или на одной из ножек столика врезают или вваривают контактную площадку, к которой будет подключаться нулевой зажим сварочного аппарата.

Остается уложить заготовку на столик, подключить сварку к сети, и можно варить металл. Это значительно удобнее, чем если попытаться сварить деталь на бетонном полу или на кирпичах, когда львиную долю времени приходится тратить в поисках места для подключения нулевого зажима.

Основные детали приспособления

Заводские сварочные столы обладают довольно простой конструкцией и низкой ценой. Простое строение обеспечивает высокую надежность изделия. А также оно очень удобно в применении.

Основными деталями стола сварщика являются такие составные части:

  1. Станина, которая выполняется из железного уголка или профильной трубы. Она обеспечивает высокую надежность приспособления.
  2. 6 опор, которые можно регулировать по высоте.
  3. Слева стола находится небольшая тумбочка, в которой находится три отделения. В этом месте можно хранить необходимые инструменты и другое оборудование.
  4. Наверху установлена специализированная плита, на которой будут производиться сварные соединения. В плите расположены пазы для закрепления соединяемых заготовок.
  5. Справа стола находится система открытых полок. Они предназначены для кратковременного хранения часто применяемого оборудования.
  6. Большой поддон для сбора различного мусора.
  7. Крепежи для проводов, которые расположены со всех сторон изделия.
  8. Небольшой бак для воды и специальная подставка для нее.

Выполнить предварительную подготовку стола сварщика к непосредственному использованию довольно просто. Сначала стоит проверить устойчивость всей конструкции. При помощи регулировочных опор необходимо выставить приспособление так, чтобы рабочая поверхность была исключительно в горизонтальном положении. Всю монтажную конструкцию нужно подключить к контуру заземления. Самодельный сварочный стол должен предусматривать месторасположение вентиляционного кожуха. После завершения этих процедур необходимо смонтировать сварочное оборудование и проверить работу всех систем.

Окончательная сборка

Для окончательной сборки переворачивают раму лицом вниз и выставляют ножки сварочного стола. Можно использовать строительный уровень, но подойдет и простой отвес. Прихватывают ножки, и еще раз проверяют правильность установки, подбивают молотком до нужного положения и проваривают все стыки. Для большей надежности сварки с внутренней стороны варят косынки. Они будут служить как ребра жесткости.

На концы ножек сварочного стола приваривают пятаки из полосы. Затем переворачивают стол и на расстоянии от низа 150-200 мм приваривают нижние перемычки. Размечают места крепления полок и варят уголки. Скелет несложной конструкции сварочного стола готов. Осталось зачистить все стыки болгаркой и проверить швы.

Далее все поверхности сварочного стола обезжиривают растворителем и наносят первый слой грунтовки. После высыхания устанавливают столешницу. Перед установкой фанеру нужно обработать пропиткой. Сверху фанеру укрывают листом металла с загнутыми краями. Прихватывают металл в нескольких местах к раме.

После высыхания при желании можно покрасить стол жаростойкой краской, а можно обойтись без покраски. На последнем этапе устанавливают полки.

Весь процесс изготовления рассмотрен на видео.

Чертежи с размерами для сварочных столов

Рассмотрим несколько моделей, которые отличаются сложностью, компоновкой и используемыми материалами.

Простейший стол для сварочных работ

Эта модель не отличается солидными размерами или большой нагрузочной способностью, но для сварки некрупных деталей, которые требуют крепления в тисках или с помощью струбцин, подходит очень неплохо.

Основа конструкции – уголок 60х60х670 мм, из которого выполнены ножки. Обвязка, в применении к обычному столу именуемая царгой, изготовлена из полосы толщиной 20 мм и шириной 100 мм. Длина двух фрагментов (по длинной стороне) – 1000 мм, двух других (по короткой стороне) – 620 мм. Полосы приварены к уголку снаружи, причем верхний край полосы выше верхнего края уголка на 20 мм.

Внутрь жесткой рамы (ножки плюс обвязка) уложены и приварены полосы металла толщиной 20 мм, шириной 100…150 мм (не критично) и длиной 580 мм. При желании для усиления рамы можно приварить поперечины по длинным и коротким сторонам стола внизу, на высоте 200…300 мм. Если сделать их из уголка, на них можно будет опереть полку.

Столешница набирается из профильной трубы или полос металла с толщиной 30 мм. Если используется труба, желательно заварить ее торцы пластинами. На схеме не показаны зазоры между полосами, но на практике желательно оставлять промежутки 20…30 мм, чтобы можно было крепить детали к столу в любом месте струбцинами.

Мобильный сварочный столик на колесах

Компактная квадратная модель с дополнительной полкой особенно удобна, если сварочные работы надо выполнять, перемещаясь в пределах помещения или по участку. Стол предназначен для работы стоя, поэтому высота столешницы больше, чем это обычно принято.

Нагрузочная способность в данном случае даже меньше, чем у предыдущей модели, поскольку для столешницы использован лист толщиной всего 3 мм, такую же толщину имеет уголок ножек.

Обратите внимание: при сборке необходимо разместить уголок ножек ВНУТРИ обвязки из уголка, это стабилизирует конструкцию и делает ее более аккуратной. Для перемещения столика используются стандартные поворотные колесики без стопора (можно использовать мебельные, но только металлические)

Для перемещения столика используются стандартные поворотные колесики без стопора (можно использовать мебельные, но только металлические).

Сварочный стол на регулируемых опорах с перфорированной столешницей

Эту модель можно назвать сборочно-сварочным столом, поскольку перфорация столешницы позволяет закрепить на его поверхности множество различных приспособлений, облегчающих монтаж. Такое изделие применимо также для столярных работ, гибки дерева или металла по шаблону, ремонта и так далее.

Модификация модели с немного другими размерами

Опорой для металлической перфорированной столешницы, имеющей толщину 3 мм и более и шаг отверстий по сетке хотя бы 100х100 мм. Диаметр отверстий – 10…25 мм, в зависимости от способа креплений деталей и размера используемых приспособлений (струбцин). В перфорированном листе выполняются пазы шириной 10 мм для установки усиливающих пластин с тыльной стороны и крепления бортиков.

Для этой модели используются стандартные регулируемые ножки, способные выдержать требуемую нагрузку. При выборе мебельных регулируемых ножек необходимо убедиться в достаточном шаге резьбы на регулирующей опоре и прочности изделия в целом.

Примеры использования стола для сварочных работ с перфорированной столешницей

Раскладной сварочный стол с дополнительными деталями

Если предыдущие модели было несложно сделать самостоятельно, эта конструкция потребует хороших навыков сварщика и монтажника, зато и удобства в процессе работы обеспечит гораздо больше, чем стандартные столы для сварки.

Основная часть изделия практически не отличается от представленного первым варианта. Здесь также использованы массивные стойки и обвязка из профилированной трубы, но внизу добавлена нижняя обвязка, служащая опорой для полки. А вот боковые элементы интереснее.

С помощью петель к передней и задней кромке столешницы крепятся откидные детали, собранные из трубы с гораздо большим промежутком между элементами, чем в основной столешнице. В рабочем (поднятом) положении эти панели удерживаются П-образными подставками, закрепленными на стойках стола с помощью вращающейся оси.

Вынесенная справа дополнительная полка, усиленная раскосами, имеет колесики усиленной конструкции. С их помощью стол можно транспортировать, приподняв противоположный край.

Как изготовить такую конструкцию, можно посмотреть на видео.

Техника безопасности при сварочных работах

Так как все этапы процесса непосредственно связаны со сваркой, необходимо придерживаться стандартных правил безопасности. Они касаются размещения и оснащения сварочного поста, спецодежды, физических параметров работы приборов. Техника безопасности включает следующие пункты:

  1. Мастерская должна быть оборудована вентиляционной системой. Помещение должно предусматривать возможность проветривания.
  2. Если сварка проводится на открытом воздухе, рабочее место должно находиться под навесом. При этом во время сильного дождя или снегопада процесс останавливают.
  3. Сварщик должен быть одет в защитную одежду, которая включает маску (щиток), рукавицы из спилка или замши, обувь и костюм из невоспламеняющегося материала.
  4. Если проводится сварка деталей из оцинкованного металла, мастеру для защиты дыхательных путей необходим респиратор.
  5. У сварочных кабелей должна быть неповрежденная обмотка, а у мест их стыковки — качественная изоляция. При обнаружении дефекта работу следует прекратить и восстановить целостность провода.
  6. Длина электрокабелей, идущих к сварочному аппарату, не должна превышать 10 м. Шнуры подвешивают на высоте 2,5 м или опускают на пол в заземленной стальной трубе.
  7. Оборудование можно использовать под напряжением не более 90 В. Оптимальная сила тока для работы составляет не более 0,05 А.

Преимущества силиконовых прозрачных накладок на стол, их производители

Для мастера, обладающего необходимыми навыками, изготовление стола для сварочных работ — несложное мероприятие. Главное — соблюдать все правила техники безопасности, придерживаться подготовленного чертежа и выполнять действия в определенной последовательности. В этом случае конечный результат будет отличаться надежностью и устойчивостью, а прочное готовое изделие на долгие годы обеспечит сварщику удобство при работе.

Мастерская должна быть оборудована вентиляционной системой, а в помещении предусмотрена возможность проветривания

Сварщик должен выполнять сварочные работы в специальной защитной одежде

Сварочные кабели должны иметь неповрежденную обмотку, а места их стыковки — качественную изоляцию

Материалы и комплектующие

Совет по выбору материала

Для создания стола для сварки потребуются такие материалы:

  • уголки;
  • трубы профильного сечения, желательно толстостенные;
  • двутавровые балки, швеллеры;
  • сталь листовая.

Набор дополнительных инструментов

Перед тем как сделать столик из металла своими руками, следует подобрать оборудование:

  • зажимы;
  • электролобзик;
  • шлифмашинка;
  • дрель;
  • уголок для измерения;
  • аппарат для сварки.

Своими руками: чертежи

Раскладной или неразборный стол возможно сделать по промышленным чертежам, отыскать которые в интернете не составит проблем. Также можно составить эскиз самостоятельно, главное – подобрать удобные размеры и определить максимальные размеры свариваемых заготовок.

Как изготовить лавки, столы и скамейки своими руками

Для реализации задачи необходимо три условия: точные чертежи, заранее подготовленные материалы и инструменты. В первую очередь, нужно определиться с моделью будущей мебели и нарисовать чертеж скамейки, столика или качели на бумаге с обозначением размеров каждой составляющей (профильных опор, вертикальных и горизонтальных перемычек, деревянных реек и т.п.) На основании чертежа определяется нужное количество материала.

Чертежи

В Сети есть огромное количество различных рисунков, схем и чертежей для изготовления скамеек и столов из профильной трубы, и все они отличаются по сложности: некоторые имеют простую линейную форму на основе прямоугольника, другие включают в себя радиальные элементы и даже фрагменты художественной ковки.

При отсутствии опыта обращения со сварочным аппаратом и другими инструментами лучше остановиться сначала на самом простом чертеже скамейки без спинки или с невысокой спинкой.

Что понадобиться

Для изготовления понадобятся следующие материалы:

  • профильная труба любой формы размером 30*30 мм (приблизительно) для изготовления силового каркаса;
  • деревянные планки толщиной 30 мм и шириной 100 мм;
  • крепежные изделия — оцинкованные или фосфатированные болты и гайки.

Определить точное количество материалов можно, исходя из разработанного чертежа. Например, для изготовления простой скамьи без спинки 2,3х0,6х0,45 м потребуется около 10 м трубного профиля, 5 деревянных досок и 10 наборов метизов.

Инструменты:

  • углошлифовальная машинка (болгарка) для резки металлического профиля и деревянных досок;
  • сварочный аппарат для сваривания профилей;
  • электродрель со сверлом по металлу;
  • трубогиб для гибки профиля, если предполагается использование криволинейных элементов в составе мебели.

Также следует подготовить измерительные приборы — строительный уровень, рулетку, линейку — для проверки симметричности, вертикальности и горизонтальности расположения основных элементов изделия.

Дополнительно следует позаботиться и о защитных покрытиях для металла и дерева. Чтобы предотвратить коррозию профильной трубы, используется специальная порошковая краска. Деревянные планки обрабатываются обычной морилкой с антисептическими свойствами. В качестве финишной обработки используется краска или прозрачный лак для дерева.

Последовательность работы

Схема изготовления простой скамейки без спинки в форме прямоугольника — может браться за основу изготовления любого вида садовой мебели. Для лавки помимо этих работ потребуется выполнить спинку. Стол будет отличаться высотой и шириной.

Предварительно рекомендуется выполнить разметку на профилях и деревянных планках, чтобы избежать ошибок.

  • С помощью болгарки нарезаются фрагменты труб нужной длины в соответствии с размерами заготовок на чертеже.
  • Опорные элементы скамейки слегка схватываются сваркой, образуя прямоугольник.
  • После проверки соосности противоположных опор заготовки свариваются окончательно.
  • К опорам последовательно привариваются перемычки из профиля, а сварные швы зачищаются шлифовальным диском болгарки.
  • Деревянные доски заново измеряются рулеткой, на них устанавливаются отметки для будущей резки.
  • Из досок нарезаются заготовки соответствующей длины для основания скамейки.
  • Ставятся отметки для отверстий под крепеж.
  • С помощью дрели выполняются отверстия.
  • Деревянные планки крепятся к металлической конструкции болтами и гайками.

Очень важно при нарезке профильных труб придерживаться правильного угла реза, для четкого прилегания фрагментов при соединении. Самый удобный и практичный метод резки — по диагонали, когда профиль разрезается болгаркой под углом 45 градусов. В качестве крепежных изделий специалисты рекомендуют использовать болты со шляпкой-невидимкой или круглой формы, безопасной для эксплуатации мебели

В качестве крепежных изделий специалисты рекомендуют использовать болты со шляпкой-невидимкой или круглой формы, безопасной для эксплуатации мебели.

При желании можно приварить к силовой конструкции лавки еще одну перемычку внизу, соединяющую две прямоугольные опоры. Она будет играть роль ребра жесткости, обеспечивая дополнительную устойчивость к нагрузкам.

Рабочая поверхность стола

Для столешницы не желательно ее изготовление в слитом виде. Лучше, когда она сваривается из профтрубы по размерам 60×40×2 мм. Решетка внутри рамы выполняется из профиля с размерами 30×30×1,2 мм (также можно применять 8 или 10 швеллер).

Элементы деталей нарезаются обычной болгаркой, торцы срезов необходимо зачистить от заусениц. Сначала заготавливается внешняя рама с максимально идентичными диагоналями.

Профили для внутреннего размещения нарезаются непосредственно по проему готового каркаса. После, их вставляют приблизительно на 30-50 мм друг от друга. Швеллера накладывают поверх рамы.

Разновидности столов для сварки

В зависимости от сложности и частоты выполняемых работ выбирается конструкция стола для сварки. При периодическом выполнении несложных операций выбирается простой вариант. Для ремонта и изготовления сложных конструкций потребуется сборочно-монтажный полупрофессиональный вариант.

Простой стол для сварочных работ

Такие конструкции прочны, легко изготавливаются, удобны для работы. Основой конструкции служит жёсткая рама, к которой приварены 4 стойки из профильной трубы или уголка. Внизу, на расстоянии 20 см от пола, они скреплены поперечинами. Сверху установлена столешница с пазами для струбцин. К раме со столешницей приваривается кронштейн для сварочного кабеля, а под ней не лишним будет поддон для сбора мусора. Сбоку можно поместить тумбу с полками для складывания крупногабаритной оснастки. Рядом с ней устанавливается подставка для ёмкости с водой.


Простые сварочные столы легко изготавливаются и удобны для работы

Полупрофессиональный стол сварщика

Это более сложная конструкция, укомплектованная дополнительным оборудованием. По удобству работы она не отличается от простого типа, но с установленными металлообрабатывающими головками для сверления, фрезерования, шлифования и других операций. Возможна установка встроенных вентиляционных систем и воздуховодов. Опорные стойки полупрофессиональных столов крепятся к полу с помощью анкерных болтов или заделываются в бетон. Наличие вращающейся столешницы позволяет сваривать сложные конструкции с одного места. Для установки инвертора предусмотрена поворотная площадка. В комплект также входят съёмные тисы и струбцины разного размера.


По удобству работы полупрофессиональный стол не отличается от простого, но укомплектован дополнительным оборудованием

Виды и чертежи

В зависимости от конструкции все сварочные столы, предназначенные для частных мастерских, делят на две разновидности: простые и полупрофессиональные. Для временной или несложной работы подходит первый вариант. Для изготовления усложненных изделий требуется полупрофессиональная (поворотная или сборочно-монтажная) конструкция.

Проще всего сделать своими руками первую разновидность сварочного стола. Простая модель состоит из жесткой прямоугольной рамы, к которой приварены четыре опоры. В качестве последних используют уголок или стальную трубу. Для большей устойчивости ножки скреплены по периметру металлическими перекладинами. Столешница простого стола оснащена пазами перфорации для закрепления свариваемых деталей.

Как своими руками сделать кухонный стол из дерева или древесных плит

Конструкция полупрофессионального верстака оборудована круглой платформой, которая может плавно вращаться. Движение возможно благодаря установленному электродвигателю. Такая модель позволяет сварщику создавать сложные изделия, не передвигаясь вокруг мебели. Сборочно-монтажный стол предусматривает дополнительные вмонтированные элементы: головчатые устройства для сверления, шлифования, фрезеровки, а также встроенный вентилятор.

Для самостоятельного монтажа необходимо подготовить чертежи приспособления. На них должны быть прорисованы все детали с точными размерами. Если готового варианта нет, составлением чертежа сварочного стола занимаются вручную. Для этого формируют ведомость материалов. Сводную таблицу с размерами стола, наименованиями материалов отражают на одном листе с самим эскизом. При расчетах учитывают, что высота верстака должна укладываться в пределы от 700 до 850 мм, а его площадь составлять не менее 800 × 1000 мм.


Простой


Полупрофессиональный


Сборочно-монтажный


Чертеж

Какой сварочный стол выбрать

Выбор зависит от имеющегося места и решаемых задач. В тесном гараже эпизодические сварочные работы можно выполнять за откидным верстаком для сварочных работ. Если место позволяет удобней будет стационарный или мобильный стол простого типа. Любителям комфорта рекомендуется приобрести или изготовить самостоятельно поворотный стол в форме круга, установленный на жёстко закреплённой опоре. Для производства сложного ремонта, чтобы всё было под рукой, лучше выбрать рабочий стол с установленными на нём станками. Заводские модели комплектуются различными дополнительными устройствами, поэтому чтобы не переплачивать подумайте, насколько они для вас важны.

Как выбрать удобную и надёжную конструкцию подскажут рекомендации специалистов:

  • рабочая зона должна быть огорожена защитным экраном из огнестойкого материала;
  • для обеспечения надёжной жёсткости конструкции её вес должен быть не менее 180 — 200 кг;
  • освещение не должно создавать бликов, поэтому применение энергосберегающих ламп исключено, так как их свет не поглощается стеклом маски;
  • поворотная платформа приветствуется;
  • если нет встроенной вентиляции, должен использоваться передвижной вентилятор с магнитными присосками на всасывающем рукаве.

Изготовление сварочного стола

Рассмотрим подробнее процесс производства простого сварочного стола своими руками. Он сделан из прямоугольного металлопрофиля и уголка. Размеры можно менять в зависимости от потребностей конкретного домашнего мастера.

Определимся с размерами стола

Для свободного размещения заготовок, удобства и обеспечения безопасности при работе выбираем следующие размеры:

  • высота уровня столешницы пола – 75 см;
  • размеры столешницы – 80×100 см;
  • высота защитного экрана – 140 см от пола.

Заготовка и раскрой материала

Для изготовления конструкции понадобится:

  • уголок 25×25 , длина 46 см, концы срезаны под 45° – 4 шт.;
  • уголок 25×225 , длина 76 см, концы срезаны под 45° – 4 шт.;
  • профиль 30×230×21,5, длина 76 см – 4 шт. (для ножек);
  • стальной лист 3 мм 44.5×75 см – 2 шт. (для полок);
  • профиль 60×240×22 мм — длина 100 см – 2 шт.;
  • профиль 60×240×22 мм — длина 72 см – 2 шт.;
  • профиль 40×230×21,5 длина 72 см – 8 шт. ;
  • поворотная колесная опора со стопором – 2 шт.;
  • колесная опора – 2 шт.

Каркас сварочного стола

Прокат нарезается болгаркой или отрезной пилой, тщательно зачищается от заусенцев.

Изготовление столешницы

По контуру столешница делается из профиля 60×240. При сборке следует следить за равенством углов и диагоналей контура.

Внутренняя решетка набирается из отрезков профиля 30×230 и приваривается к контуру на равных расстояниях друг от друга. Все сварные швы следует тщательно зачистить угловой шлифмашиной.

Столешница сварочного стола

Сбоку коротких сторон к нижней части столешницы можно приварить ручки из прутка 8-12 мм. Это позволит переставлять стол с места на место.

Ножки для стола

Ножки привариваются по углам рамы столешницы. Сначала следует точечной сваркой прихватить ножки и особо тщательно проверить углы установки ножек угольком и металлической линейкой. Они должны быть строго перпендикулярны плоскости рамы. Если обнаружен перекос — его следует исправить. В противном случае стол будет неустойчивым. Снизу ножек можно приварить крепления колес. Это удобно, если стол планируется часто перемещать с места на место. Если же место будет постоянным, то лучше отказаться от добавляющих неустойчивости колес и приварить небольшие квадратики металла для повышения устойчивости и защиты пола от повреждений.

Ножки для стола

После выравнивания ножек их надо приварить постоянно и скрепить дополнительной обвязкой из легких уголков в 20 см от концов. Их приваривают плоской стороной вниз, а в образовавшееся углубление укладывают полочку из OSB. На ней размещают сварочное оборудование и материалы, маску и т.д.

К ножкам можно также приварить несколько кронштейнов и крючков для подвешивания кабелей, держателя и другой оснастки. Их делают из стального прутка больших гвоздей. Следует тщательно зачистить их, чтобы убрать острые грани.

Защитный короб

Защитный короб служит для предотвращения разлета брызг расплавленного металла при сварке и твердых отходов при зачистке. Каркас делается из легкого уголка, а сам короб — из тонколистового металла. Он крепится к столешнице на штифтах. При работке с деталями, выступающими за габариты стола, короб снимают.

Под столешницей можно приварить лоток с невысокими бортиками для сбора окалины при зачистке швов. Лоток устанавливают с некоторым наклоном, чтобы мусор постепенно собирался к его нижнему краю.

Изготовление защитного короба

Инструменты хранят в деревянном или металлическом ящике. Вместо него можно сварить тумбу с полочками.

Сборка

Для проведения сборочных работ понадобится:

  • сварочный аппарат;
  • электроды;
  • болгарка с отрезным диском и диском для зачистки;
  • набор ручного слесарного инструмента;
  • линейка 1 м, уголок, рулетка.

Сборку проводят в следующем порядке:

  • раскрой заготовок, проверка размеров и углов по эскизному чертежу;
  • сборка столешницы: сначала контур, потом ребра;
  • присоединение ножек;
  • приваривание нижней обвязки;
  • крепление колес или опорных площадок;
  • сборка защитного короба;
  • монтаж лотка;
  • окончательная зачистка швов, заусенцев и неровностей;
  • нанесение грунта и краски ;
  • установка листа OSB.

Дополнительно можно приварить ручки для перемещения и крючки для проводов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
