Процесс сборки самодельного солнечного коллектора
Начало сборки этого изделия солнечной энергетики стартует с изготовления змеевика. Если вам удалось подобрать готовый змеевик, окончательная сборка займет намного меньше времени. Подобранный змеевик стоит очень тщательно вымыть под струей воды (желательно горячей), чтобы изнутри вымыть все засоры и избавиться от остатков фреона. Если у вас не нашлось подходящих трубок, то нужное количество вы сможете приобрести в магазине. Но в этом случае придется изготовить сам змеевик. Для его изготовления нарежьте трубки на требуемую длину. Далее, используя угловые переходы, проведите их спайку в форме конструкции змеевика. Дальше, чтобы коллектор можно было подключить к системе водоснабжения, на края змеевика напаивайте сантехнические переходы размерами ¾. Существует несколько вариантов формы и конструкции змеевика, например, можно паять трубки в форме «лесенки» (если вы собрались реализовать такой вариант, тогда покупайте не угловые переходы, вам понадобятся тройники).
Сборка солнечного коллектора
Потом на заранее подготовленный лист металла вы наносите селективное покрытие черной матовой краской, сделать это желательно не меньше чем в пару слоев. Дождитесь, пока воздушный поток высушит краску, и начинайте пайку змеевика (с неокрашенной стороны). Вся конструкция змеевика должна быть припаяна по всей длине трубок, сделав это, вы гарантируете максимально эффективный теплообмен и как следствие – максимальную передачу тепла в систему водоснабжения. Если сделаете все правильно, собранный вами солнечный коллектор заработает так, как и было задумано.
Какими бывают солнечные коллекторы, собранные самостоятельно?
Прежде чем приступить к самостоятельному изготовлению гелиоустановки, потребуется заранее подготовить некоторые материалы. Список их в зависимости от выбранного вида и типа может отличаться, но в любом случае потребуются:
Самым главным элементом солнечного коллектора является теплоприемник, или абсорбер, который при самостоятельном изготовлении установки может иметь самый разнообразный, в некоторых случаях даже экзотический внешний вид:
- самый простой и доступный вариант — использовать для него змеевик вышедшего из строя холодильника;
- коллектор можно изготовить и из обычного полипропиленового шланга, но такой вариант более подходящим является в условиях дачи, так как вполне способен обеспечить горячей водой в летнее время.
Но изготовление солнечного коллектора из подручных средств, среди которых можно назвать и пластиковые бутылки, способно лишь в некоторой степени решить проблему с производством горячей воды.
Для того чтобы гелиоустановка могла быть использована в качестве альтернативного источника ГВС дома или отопления, ее конструкция, хоть и не отличающаяся особой сложностью, требует большего внимания и, главное, трудозатрат при изготовлении.
Как сделать селективное покрытие
Чтобы обеспечить достаточную аккумуляцию тепла требуется создать селективное покрытие. Вариантов производства несколько:
- Самодельное селективное покрытие коллектора
– используют любые черные краски, которые после высыхания оставляют матовую поверхность. Есть решения, когда в качестве абсорбера коллектора применяют непрозрачную темную клеенку. На трубы теплообменника, поверхность банок и бутылок наносят черную эмаль, с матовым эффектом. - Специальные абсорбирующие покрытия
– можно пойти другим путем, приобретя для коллектора специальную селективную краску. В состав селективных ЛКМ входят полимерные пластификаторы и присадки, обеспечивающие хорошую адгезию, теплостойкость и высокую степень поглощения солнечных лучей.
Гелиосистемы, используемые исключительно для нагрева воды летом, вполне могут обойтись окрашиванием абсорбера в черный цвет при помощи обычной краски. Самодельные солнечные коллекторы для отопления дома зимой должны иметь качественное селективное покрытие. Экономить на краске нельзя.
Самодельная или заводская гелиосистема – что лучше
техническим характеристикамлетнего душа
Что касается жидкостных коллекторов, работающих зимой – то даже не все заводские гелиосистемы могут работать при низких температурах. Всесезонные системы, это чаще всего устройства с вакуумными тепловыми трубками, с повышенным КПД, способные работать до температуры –50°С.

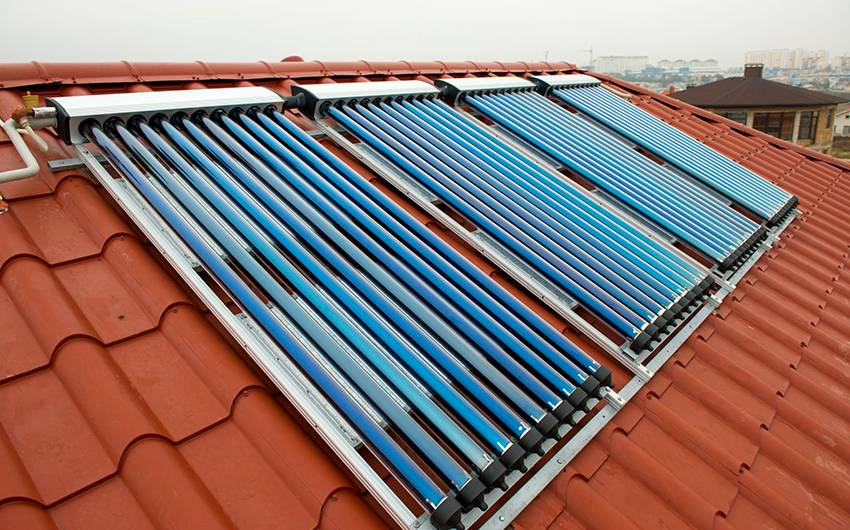

Заводские гелиоколлекторы часто укомплектовываются поворотным механизмом, автоматически подстраивающим угол наклона и направленность панели по сторонам света, в зависимости от расположения Солнца.
Эффективный солнечный водонагреватель тот, что полностью соответствует поставленным перед ним задачам. Для подогрева воды на 2-3 человек летом, можно обойтись обычным гелиоколлектором, изготовленным своими руками из подручных средств. Для отопления зимой, несмотря на первоначальные затраты, лучше установить заводскую гелиосистему.
Видеокурс по изготовлению панельного солнечного водонагревателя
Когда на улице жарко, в мире существенно возрастает количество такого мусора как пластиковые бутылки. Это бутылки от минеральной воды, от соков, пива и много другого. Одним автором был предложен способ, как этот материал можно использовать при создании очень полезной самоделки . Речь идет о таком устройстве как солнечный коллектор, который позволяет получать бесплатно горячую воду от солнечной энергии.
Автором этой самоделки стал бразилец по имени Jose Alano. Ее особенность в том, что такой коллектор способен активно работать как при восходе, так и закате солнца. Все дело в том, что солнечные лучи проникают сквозь бутылку и нагревают воду. Если же говорить о коллекторах со стеклом, то там солнечные лучи отражаются от поверхности, если не проходит под углом близкому к 90 градусам.
Материалы и инструменты для самоделки:
– пластиковые бутылки (их количество зависит от масштаба коллектора);- тетра пака от сока или молока;- ПВХ труба с внешним диаметром 20 мм и тройники (можно использовать медную трубку, но это дорогой материал);- картон;- канцелярский нож;- черная термостойкая краска;- ножницы;- накопительный бак.
Процесс изготовления коллектора:

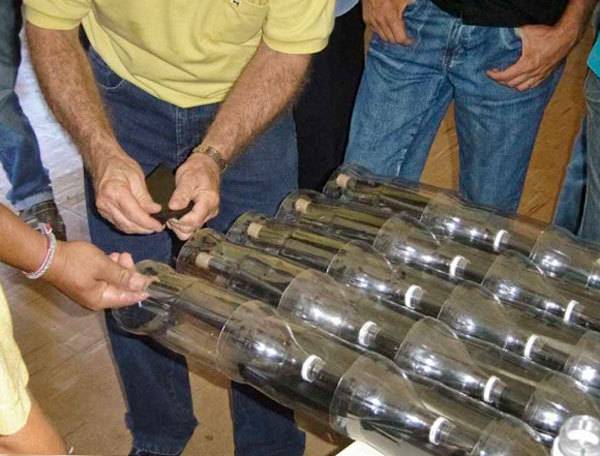

Шаг первый. Подготовка бутылок
Для создании коллектора нужны бутылки одинаковой формы, поэтому нужно немного постараться и найти их подходящее количество. Это нужно для того, чтобы можно было вставить бутылки друг в дружку, таким образом, образуется цепь из бутылок.
Когда бутылки найдены, нужно их вымыть и снять этикетки. Далее берется картон и из него изготавливается шаблон. Впоследствии, используя этот шаблон, у бутылок нужно отрезать нижнюю часть на заданном уровне. Это удобно делать канцелярским ножом.
Шаг второй. Делаем абсорбер
неприятный запах
Шаг третий. Собираем коллектор

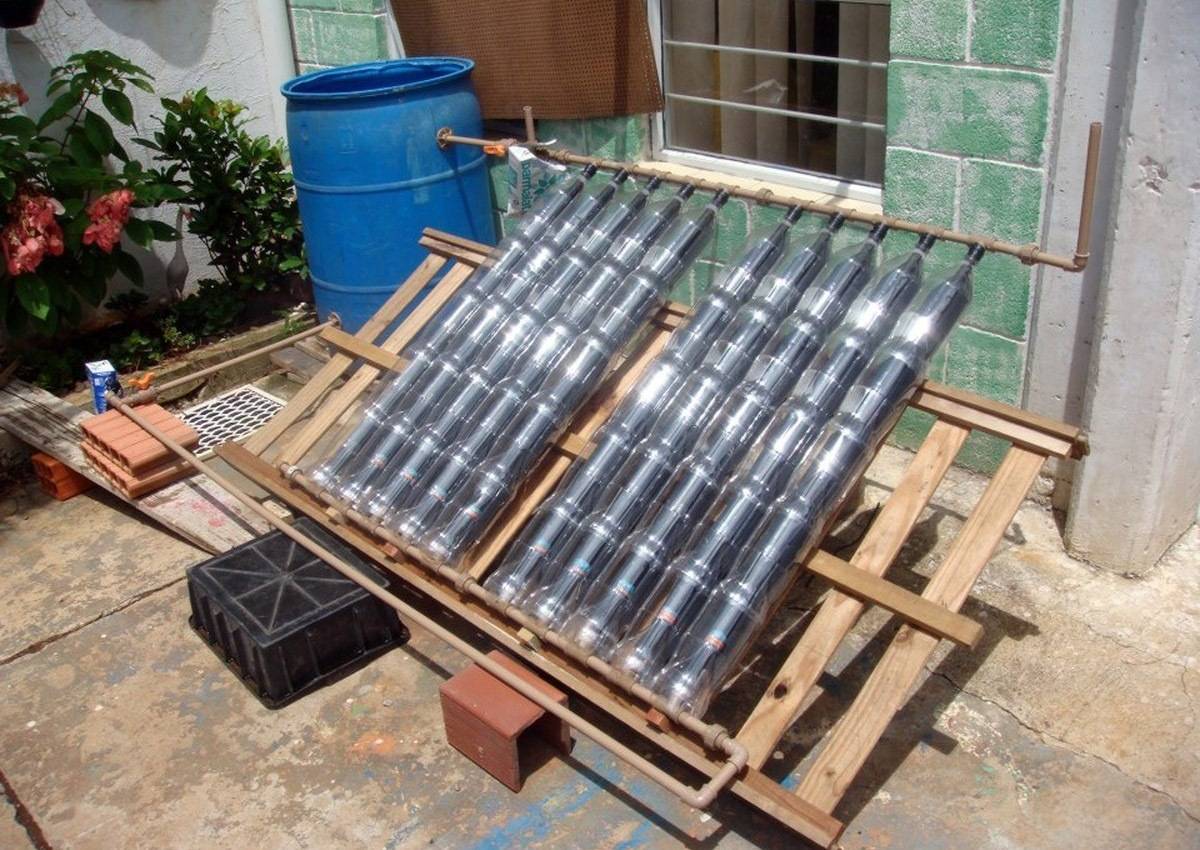

Шаг четвертый. Установка коллектора
Для установки коллектора понадобится деревянная или металлическая опора. Его нужно развернуть так, чтобы на него падало солнце, нужно ориентироваться на южном направлении.
холодная вода
Еще систему можно оснастить турбулентным редуктором. Он нужен для того, чтобы горячая вода поступала в бак плавно и без напора, при этом плавно перемешиваясь с холодной. Изготавливается он из бутылки с закрытым дном, в ней нужно сделать ряд отверстий.
Самые простые варианты гелиоколлекторов для летнего душа
Элементарность самых непритязательных вариантов солнечных коллекторов не означает их неэффективность. Несмотря на порой хлипкую не привлекательную конструкцию, часто собранную из хлама, они свои функции выполняют.
Рекомендации:
- абсорбер желательно поместить в герметичный корпус, как минимум обернуть полиэтиленом;
- передняя крышка должна быть прозрачной, а если она является частью абсорбера, то можно применять темный или матовый материал, рекомендованный и для других частей;
- задняя стенка должна обрабатываться особо — на нее ставят черный материал или фольгу отражающие свет, сохраняющие тепло внутри;
- лучший материал для змеевика, корпуса, деталей — металл. На солнце он будет не просто нагреваться, а раскаляться.
Впрочем, даже если не придерживаться некоторых указанных выше советов, коллектор будет выполнять свои функции. Рассмотрим яркие примеры.
Простой резиновый шланг, полипропиленовые трубы в герметичном корпусе:
Выше на последнем фото отличное решение — черное ограниченное пространство создает эффект духовки, змеевик толстый, его стенки тонкие, нагревается быстро.
Из ПЭТ бутылок, бутылей
Элементарный способ — гелиоколлекторы из пластиковых бутылок. Конечно же, их крайне рекомендовано выкрасить в черный цвет, подойдет даже обычный баллончик с краской. В одном из вариантов бутылки используются как кожух для труб змеевика.
Схема системы с ПЭТ бутылками:
Тут пластиковые бутылки с черным уплотнителем выступают кожухом для змеевика:
Полезные советы
Установка коллектора под прямым углом к солнечным лучам дает больший КПД. В течение года, угол наклона коллектора меняется, в зависимости, от интенсивности солнечного освещения:
- летом, величина угла соответствует географической широте местности плюс 15°;
- в зимнее время — минус 15°;
- весной и осенью, устанавливают, почти, вертикально.
Для правильной результативной работы коллекторов к ним подключают механизм слежения за солнцем, который управляется двигателями.
Чем больше вес конструкции, тем мощнее выбирают двигатель.
Солнечная концентрированная энергия, находящаяся в зоне фокуса, может вызвать серьезные ожоги или стать причиной возгорания предметов.
Для этого, достаточно, подержать деревянный предмет в точке фокуса 30 сек.
В целях безопасности, при проведении работ, обязательно, используются защитные средства: солнечные очки, сварочная маска, брезентовые перчатки.
Для изготовления солнечных коллекторов народные умельцы используют старые оконные рамы, холодильники, электрические бойлеры и другие подручные предметы и материалы.
Изготовление солнечных коллекторов под силу каждому, требуется лишь знание законов физики и навыки работы с несложными инструментами.
Что такое солнечный коллектор и как его изготовить своими руками, наглядно показано в предлагаемом видео.
Виды солнечных коллекторов
Стандартное устройство имеет вид металлической пластины, которая помещена в пластмассовый или стеклянный корпус. Поверхность этой пластины аккумулирует солнечную энергию, задерживает тепло и передаёт его для различных бытовых нужд: отопление, подогрев воды и т.д. Интегрированные коллекторы бывают нескольких видов.
Накопительные
Накопительные коллекторы ещё называют термосифонными. Такой солнечный коллектор своими руками без насоса получается наиболее выгодным. Его возможности позволяют не только подогревать воду, но и поддерживать температуру на необходимом уровне некоторое время.
Такой солнечный коллектор для отопления состоит из нескольких баков, наполненных водой, которые находятся в теплоизоляционном ящике. Баки накрыты стеклянной крышкой, через которую пробиваются солнечные лучи и подогревают воду. Этот вариант наиболее экономичен, прост в эксплуатации и в обслуживании, но его эффективность в зимнее время практически равна нулю.
Плоские
Ппредставляет собой большую металлическую пластину – абсорбер, который находится внутри алюминиевого корпуса со стеклянной крышкой. Плоский солнечный коллектор своими руками будет более эффективен при использовании именно крышки из стекла. Поглощает солнечную энергию через градостойкое стекло, которое хорошо пропускает свет и практически его не отражает.
Внутри ящика присутствует термоизоляция, что позволяет значительно снизить теплопотери. Сама пластина имеет низкий КПД, поэтому она покрыта аморфным полупроводником, который значительно увеличивает показатель аккумуляции тепловой энергии.
При изготовлении солнечного коллектора для бассейна своими руками, часто отдают предпочтение именно плоскому интегрированному устройству. Впрочем, он не хуже справляется и с другими задачами, такими как: подогрев воды для домашних нужд и отопление помещения. Плоский – самый широко используемый вариант. Абсорбер для солнечного коллектора своими руками предпочтительно делать из меди.
Жидкостные
Из названия понятно, что главным теплоносителем в них выступает именно жидкость. Водяной солнечный коллектор своими руками делается по следующей схеме. Через поглощающую солнечную энергию металлическую пластину, тепло передаётся по прикрепленным к ней трубам в бак с водой или незамерзающей жидкостью или прямо к потребителю.
К пластине подходят две трубы. Через одну из них подаётся холодная вода из бака, а через вторую в бак поступает уже подогретая жидкость. У труб обязательно должны присутствовать отверстия входа и выхода. Такую схему подогрева называют замкнутой.
Когда же подогретая вода напрямую подаётся для удовлетворения нужд пользователя – такую систему называют разомкнутой.
Неостекленные чаще применяются для нагрева воды в бассейне, поэтому сборка таких тепловых солнечных коллекторов своими руками не требует закупки дорогих материалов – сгодится резина и пластмасса. У остекленных КПД выше, поэтому они способны отапливать дом и обеспечивать потребителя горячей водой.
Воздушные
Воздушные устройства экономичнее вышеперечисленных аналогов, использующих воду в качестве теплоносителя. Воздух не замерзает, не подтекает и не кипит как вода. Если в такой системе происходит утечка, она не приносит столько проблем, однако определить где она произошла довольно сложно.
Самостоятельное изготовление не обходится потребителю дорого. Солнцеприемная панель, которая накрывается стеклом, нагревает воздух, который находится между ней и теплоизоляционной пластиной. Грубо говоря, это плоский коллектор, имеющий внутри пространство для воздуха. Внутрь поступает холодный воздух и под действием солнечной энергии подаётся потребителю тёплый.
Такие варианты долговечны и надёжны и обслуживать их проще, чем устройства, которые используют жидкость в качестве теплоносителя. Для поддержания нужной температуры воздуха в погребе или для отопления теплицы солнечным коллектором подойдёт как раз такой вариант.
Солнечный воздушный коллектор для отопления: особенности изделия
В воздушных солнечных коллекторах для отопления в качестве теплоносителя используется воздух. Устройство может быть выполнено в двух вариантах: в виде плоской гофрированной или перфорированной панели либо системы из металлических труб.

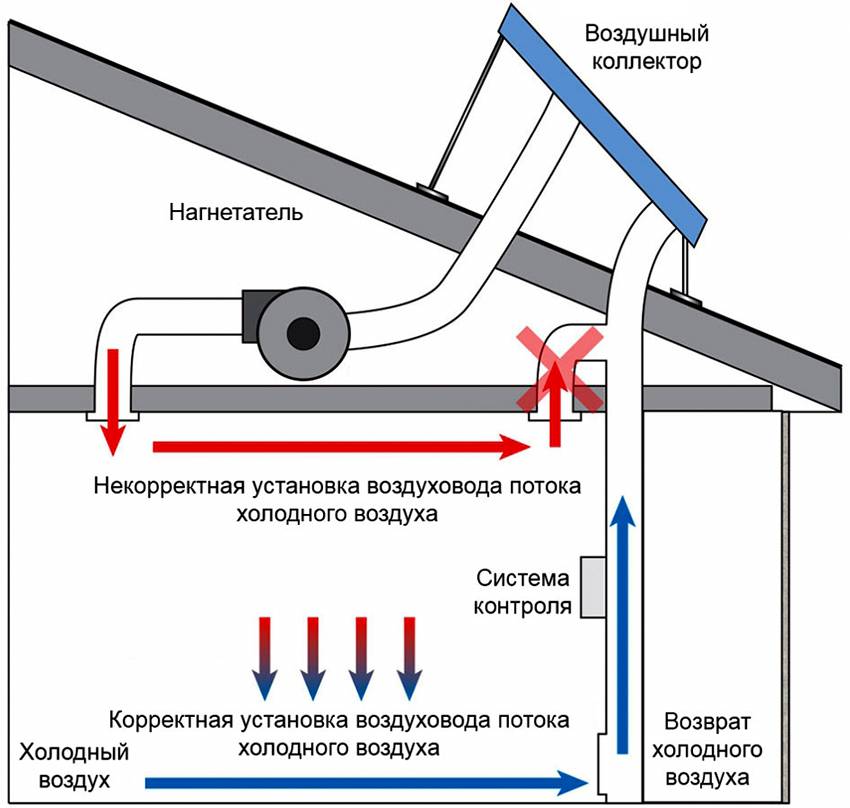

Принцип работы солнечного воздушного коллектора для отопления дома
Самым простым вариантом является плоский абсорбер, состоящий из панели и трубки с входным и выходным патрубком. Все элементы располагаются в коробе, задняя и боковые стенки которого покрыты теплоизоляцией. Панель изготавливается из меди или алюминия и окрашивается в черный цвет. Она накрывается прозрачной защитной поверхностью из стекла, пластика или поликарбоната.
Воздух, поступающий на панель, нагревается от контакта с металлом. Ребра на поверхности изделия способствуют увеличению теплоотдачи. Для максимальной эффективности конструкцию следует установить на южной стороне дома, выполнив качественную изоляцию. Система может быть организована с естественной или принудительной циркуляцией теплоносителя. Последний вариант предполагает монтаж вентилятора.
Статья по теме:
Система с естественной циркуляцией используется крайне редко, что связано с медленным движением воздушных масс, вследствие чего происходят значительные потери тепла. Воздушные солнечные коллекторы Solar Fox могут функционировать уже при температуре 25 °С, в то время как для водяной гелиосистемы оптимальным является значение 45 °С. Такие конструкции можно использовать только для воздушного обогрева дома. Коллекторы не способны нагреть воду. Устройства характеризуются низким КПД, отличаются весьма внушительными габаритами, однако имеют простую конструкцию, легки в монтаже и доступны по стоимости.
Солнечные воздушные коллекторы бывают плоскими или в виде системы из труб
Теплопроводность воздуха в значительной степени ниже данных показателей воды, что отражается на эффективной работе системы. Во избежание потерь тепла все стыковые соединения должны быть тщательно изолированы. Несмотря на существующие недостатки, воздушный солнечный коллектор хорошо справляется с задачей нагрева воздуха в помещении при разнице температур внутри и снаружи в 15-17 °С.
Как сделать солнечный коллектор для нагрева бассейна своими руками
Несмотря на простоту устройства, гибкий или пирамидальный бытовой коллектор стоит в районе 20 тыс. рублей. Если просчитать отдельно расходы на приобретение комплектующих элементов, то сделать солнечный коллектор для бассейна получится за 6-7 тыс. рублей.
Основные расходы пойдут на покупку шланга. Сначала нужно рассчитать его длину и толщину. Обычно вода в системе бассейна циркулирует со скоростью от 0,4 до 0,7 м/с. При таких параметрах 1 м шланга сечением 25 мм за час жарким солнечным днем способен выдать 3,5 л горячей воды. Взяв этот показатель производительности за основу, рассчитывают общую длину шланга с учетом объема воды в бассейне.
Важно! Расчеты получатся всегда примерные, так как на нагрев воды влияет температура наружного воздуха, интенсивность использования бассейна, наличие укрытия чаши и другие нюансы.
Проще всего собрать для бассейна солнечный коллектор из ПНД труб черного цвета. Оптимально отдать предпочтение пирамидальной конструкции открытого типа. Трубу покупают именно черного цвета, чтобы лучше притягивалась солнечная энергия. Светлые оттенки отражают солнечный свет. Например, в трубе голубого цвета вода медленнее будет прогреваться.
Совет! При покупке ПНД трубы нужно удостовериться в наличии на черных стенках продольной синей полосы. Маркировка обозначает, что пластик не технический, а подходит для питьевой воды.
Каркасом коллектора выступает пирамида из бруса. Для ее изготовления берут квадратный кусок фанеры площадью 1 м2. По центру фиксируют стойку. От углов фанеры к вершине опоры устанавливают наклонные элементы из бруса. Получившаяся пирамида напоминает подставку под новогоднюю елку. На готовую конструкцию спиралью наматывают ПНД трубу. Между каждым витком оставляют зазор около 1,5 см. К наклонным элементам пирамиды трубу фиксируют хомутами. Крепления предотвратят съезжание витков. Концы трубы подключают к насосной системе бассейна.
Совет! Чтобы повысить эффективность самодельного коллектора, на основании из фанеры наклеивают любой фольгированный материал. Отражатель будет направлять солнечные лучи на шланг.
На видео пример солнечного коллектора:
Чтобы изготовить закрытого типа солнечный коллектор для уличного бассейна, нужно выполнить следующие действия:
- Максимально ближе к бассейну на солнечном участке выбирают место под панельный гелиоколлектор. Лицевая часть аккумулирующего устройства должна смотреть на юг. Выбранное место очищают от травы, снимают лопатой дерновой слой. Дно ямы застилают геотекстилем, засыпают до уровня земли песком и щебнем. Сверху на подушке выкладывают площадку из тротуарной плитки, накрывают ее любым гидроизоляционным материалом.
- Из бруса сечением 50х50 мм собирают раму, которая исполнит роль каркаса короба. Внутри здесь будет лежать труба. Нижнюю часть рамы обшивают фанерой. Этой плоскостью короб будет направлен на север.
- Раму щита усиливают монтажными уголками. Аналогично из этих элементов устанавливают выступы, за которые будет фиксироваться шланг коллектора. Из бруса собирают каркас для вертикальной установки щита. Располагают его на подготовленной площадке. К каркасу тыльной стороной, обшитой фанерой, крепят щит.
- По периметру рамы с лицевой стороны крепят рейки. Они должны иметь пазы под стекло. Весь щит красят краской черного цвета. Внутри щита укладывают шланг черного цвета. Расстояние между каждой линией выдерживают 4,5 см. К заранее подготовленным выступам шланг фиксируют хомутами или пластиковыми держателями. Трубу изогнуть под крутым углом для укладки в короб не получится. Ее режут кусками, а для соединения применяют фасонные элементы: уголки, муфты.
- После монтажа шланг коллектор подключают к насосной системе бассейна, проводят гидравлическое испытание. Если все нормально, приступают к остеклению. Для этих целей оптимально использовать стекло. Если его нет, подойдет поликарбонат, но его прозрачность меньше, за счет чего снизится КПД коллектора.
После остекления можно осуществлять подогрев воды в бассейне солнечным коллектором самостоятельной сборки. Система запускается от ручного включения насоса. При желании можно поставить автоматику с термодатчиками.
Жарким солнечным днем вода внутри шланг аккумулирующего устройства прогреется до температуры + 70 оС. Примерно за 4-7 часов работы циркуляции вода в бассейне прогреется до + 25 оС. Однако эти показатели примерные. Температура нагрева зависит от объема бассейна и размера коллектора.
Подключение к системе водоснабжения
Объединяем коллектор с баком-накопителем. Последний устанавливаем выше прибора на 30-50 см, так создаем естественную циркуляцию воды в схеме.
Бак присоединяем к водопроводу с помощью клапана. Последний работает аналогично поплавку в сливном бачке: если уровень воды спадает, поплавок открывает доступ; когда ее достаточно, подача закрывается рычагом.
Вместо клапана можно использовать турбулентный редуктор. Эта трубка с отверстиями поможет организовать подачу холодной воды. Равномерность потока сохранится, а теплая вода сверху не смешается с холодной снизу.
Сверху бака устанавливаем вентиль, чтобы регулировать подачу теплой воды к потребителям. Место для установки самого коллектора выбираем так, чтобы повернуть его под углом в 45 градусов к горизонту. Опору изготавливаем из металла или дерева.
Бак оборачиваем минватой, чтобы вечером вода в нем не остывала. Но этот материал поглощает влагу, поэтому добавляем слой гидроизоляции.
Как работает созданный своими руками солнечный коллектор из пластиковых бутылок? Лучи нагревают адсорберы, тепловая энергия передается воде. Холодные воздушные потоки почти не действуют на адсорберы, потому что они помещены в бутылки. Теплая вода отправляется в верхнюю половину бака, холодная возвращается в нагреватель.
Единственный минус конструкции — светопроницаемость пластика снижается со временем. Раз в 5 лет рекомендуется менять бутылки. А вот у солнечной панели из транзисторов такой проблемы нет.
Конструкция из гибких труб
Для создания надежного солнечного коллектора используют только качественные материалы. Для этой цели подходят металлопластиковые трубы или обычные шланги, применяемые для полива. Коллектор может делать состоящим из нескольких модулей. В них нужно уложить и плотно закрепить трубы.
Данная конструкция наиболее простая. Ключевым ее недостатком является необходимость использования насоса. Поскольку в такой конструкции невозможно естественная циркуляция. Если длина труб слишком большая, показатель гидравлического сопротивления будет больше силы напора, создаваемой за счет разницы температур.
Отметим, что установить насос не представляет какой-либо проблемы. Причем такая системы довольно быстро окупиться.
Установка для бассейна
Рассматриваемый вариант коллектора можно также применять для нагрева воды в бассейне. Его нужно подключить к фильтрационной системе, обладающей насосным оборудованием. Циркулирующая внутри жидкость будет нагреваться перед попаданием в емкость бассейна.
Есть варианты, при которых допустимо отказаться от монтажа накопительного бака. Такой подход можно реализовать, если нагретая вода предназначена исключительно для применения в светлое время суток в малом объеме. К примеру, длина контура составляет сто пятьдесят метров. При этом показатель внутреннего диаметра равен шестнадцати миллиметрам. В такой конструкции помещается тридцать литров жидкости. Если же конструкция состоит из нескольких отсеков, соединенных в одну систему, нагретой воды будет намного больше.
Как сделать солнечный коллектор для отопления дома своими руками?
Какие материалы понадобятся, и сколько это стоит?
- Ёмкость объёмом 200─300 литров (разброс цен довольно большой, от 4 до 12 тысяч рублей);
- Стекло 2─3 квадратных метра (около 1 тысячи рублей) и рама под него (около 500 рублей);
- Доски для корпуса. Толщина должна быть не менее 25 мм, а ширину можно взять 100, 120, 140 мм (цена 1 доски 3 метра примерно 300─500 рублей);
- Крепёж для корпуса: соединительные уголки, гвозди, саморезы;
- На дно можно использовать ДСП или оргалит, чтобы снизить вес (200─300) рублей;
- Оцинкованное железо (300─400 рублей). Можно положить профиль, выкрашенный в чёрный цвет;
- Трубы для радиатора. Здесь цена будет зависеть от того, что вы будете использовать: железо, пластик, медь;
- Теплоизоляционный материал (упаковка 500─700 рублей).
Цена может отличаться в зависимости от того, какие размеры вы будете выдерживать. Ниже будет описан процесс изготовления коллектора в общем случае. Вполне возможно, что вы внесёте в него свои поправки. Если вы собираетесь изготавливать солнечный коллектор из поликарбоната своими руками, то в стоимость нужно включить его необходимое количество. Варианты с этим материалом часто можно встретить на дачных участках и в частных домах.
Изготовление солнечного коллектора
Сначала нужно изготовить короб. Помимо стенок желательно сделать распорки из досок и бруса, чтобы усилить. Дно делается ДСП или из оргалита. На него нужно уложить теплоизоляционный слой. Это может быть минеральная вата, пенополистирол и подобные материалы. Поверх укладывается жестяной лист. Далее устанавливается теплоприёмник и крепится к коробу. Перед установкой все детали окрашиваются в чёрный цвет матовой чёрной красной. Краску выбирайте теплостойкую. Нужно покрасить жестяной лист, радиатор, соединения и т. п.
Короб для солнечного коллектора
После этого проводится соединение в единую систему с помощью труб и подключение к водоснабжению. Желательно, чтобы в коллекторе было умещено максимальное количество труб. Постараться разместить хотя бы 10─12. Заполнение системы делается с нижней части, а именно, с радиатора. Так не будет возникать воздушных пробок. После наполнения системы водой из водяной камеры пойдёт вода через дренажную трубку.
Нужно заполнить бак, вода начнёт циркулировать и нагреваться. Нагретая вода будет вытеснять холодную, поднимаясь вверх. В результате холодная вода снова будет поступать в теплоприёмник. Когда в водяной камере сработает поплавковый клапан, то холодная вода опять пойдёт в нижнюю часть. Так происходит циркуляция и нет смешивания воды с разной температурой. На ночь подачу воды в накопитель лучше перекрывать, чтобы избежать тепловых потерь.
Принцип работы и область применения
Принцип действия
Конструкция и используемые для ее создания материалы направлены для максимально возможного потребления солнечной энергии. После чего она преобразовывается в тепловую, и передается для дальнейшего ее использования. Теплоносителем в данной системе может являться как воздух, так и специальная жидкость с незамерзающими свойствами.
Циркуляция его может быть естественной и принудительной.
Коллекторы используются в различных странах с любым климатом.
Область применения их достаточно велика:
- Для дач, коттеджей и частных домов.
- Различных производственных комплексов, независимо от рода деятельности и масштаба.
- На автомойках, станций автозаправок.
- В детских и медицинских учреждениях.
- На объектах железнодорожного транспорта.
- В гостиничных, торговых и развлекательных комплексах.
- В заведениях общепита и офисах.
https://youtube.com/watch?v=JJdGio2dbag
Как собрать воздушный коллектор для дома из водосточных труб?
Еще проще и дешевле изготовить устройство, которое вместо воды использует воздух в качестве теплоносителя. Воздушный коллектор для нагрева воды и отопления дома делают так:
- Собирают каркас из 3–4-сантиметровых досок. На заднюю его стенку дополнительно крепят лист фанеры (около 1 см толщиной) с высокими влагостойкими свойствами.
- Боковые поверхности собранного ящика изолируем пенополистиролом, а заднюю стенку утепляем минеральной ватой.
- Абсорбер, которым будет располагать наш воздушный коллектор, делают из тонкого алюминиевого листа, алюминиевых водосточных труб и хомутов для крепления этих элементов в одну систему. Лист укладывается в корпус, к нему прикрепляют трубы. Последние добавочно фиксируются перегородкой из древесины.
- Делаем с одной стороны корпуса вход и выход для труб.
- Окрашиваем в черный цвет наш воздушный коллектор.
На лицевую часть конструкции крепим лист сотового поликарбоната. Теперь можно устанавливать сделанный воздушный коллектор. Выполняется эта процедура на устойчивые опоры (устройство получится достаточно тяжелым) с южной стороны строения. Затем нужно просто подключить воздушный коллектор к вентиляционной системе здания.
Наглядно вся процедура доступна на видео. Пользуйтесь на здоровье альтернативной – практически бесплатной солнечной энергией!

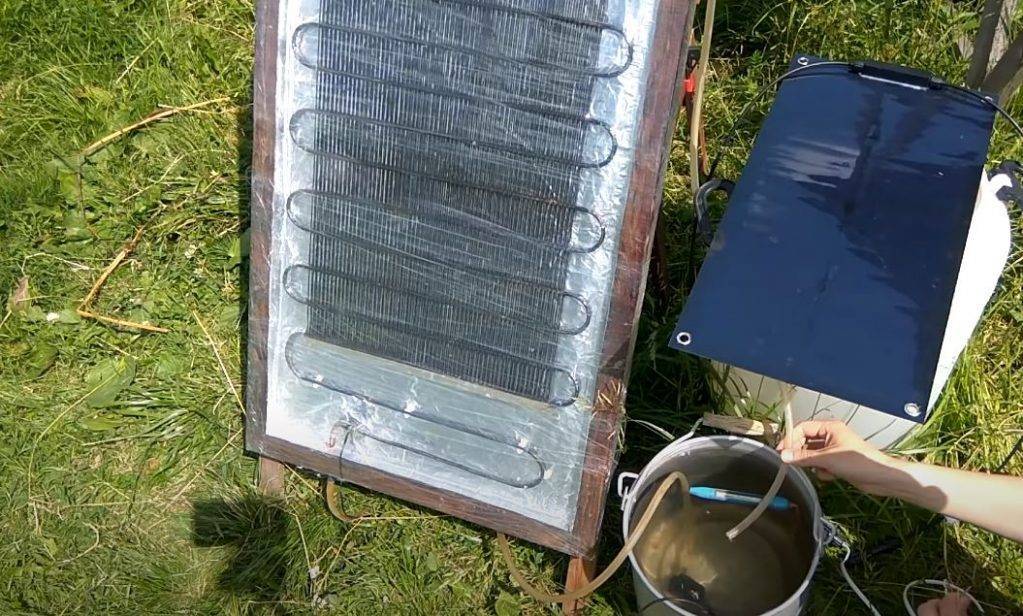

Солнечный коллектор из змеевика холодильника
Солнечный коллектор своими руками можно смастерить из обычного змеевика, снятого со старого холодильника. Для работы потребуется подготовить:
- Непосредственно змеевик
- Рейки и фольга для каркаса
- Бочка или бак для воды
- Резиновый коврик
- Запорная арматура (вентили, труб и т. д.)
- Стекло
Промыв змеевик от фреона, необходимо сбить вокруг реечный каркас. Его точные размеры будут зависеть от размера рабочего узла, который был демонтирован с холодильника. Коврик необходимо подогнать под рейки, среди которых змеевик должен свободно располагаться.
На резиновый коврик (дно каркаса) укладывается фольгирующий слой. Затем змеевик фиксируют при помощи винтовых хомутов. В стенках проделываются отверстия, через которые будут проходить трубы. Повысить продуктивность можно за счет герметизации стыков герметикам.
Дно также укрепляется рейками. Сверху монтируется стекло и фиксируют при помощи скотча. Чтобы не волноваться, можно вырезать несколько алюминиевых пластинок и сделать из них прижимы.
Видео о техническом устройстве и испытании солнечного коллектора:
В заключении
Такое сооружение, как солнечный коллектор своими руками, может существенно повысить уровень комфорта в загородном доме или на даче. Пусть незначительно, но оно снижает траты на потребляемую энергию, вырабатываемую классическими источниками энергии.
Заключение
коллекторной системы15 Февраля 2016
Солнечные водонагреватели, вероятно, являются самым распространенным солнечным продуктом на сегодняшний день, особенно в Азии и Латинской Америке, где они встречаются практически на каждом новом здании.
В Бразилии отставной механик по имени Хосе Алано создал солнечный водонагреватель из использованных пластиковых бутылок. В результате получился простой, дешевый и энерго-эффективный крышный водонагреватель, который тысячи людей по всей Бразилии смогут выгодно использовать для себя. Алано отказался выбрасывать пластиковые бутылки и упаковку, которые переполняют все свалки. По его словам, когда в 59 лет он имел возможность наблюдать технологический прогресс науки, который улучшил условия хранения еды. Однако сегодня, некоторые виды упаковки весят столько же, сколько сама еда! Еще тогда он понял, что не готов к этой новой форме потребления.
Используя базовые знания о солнечных водонагревателях, он создал самодельную версию водонагревателя, утилизировав 100 пластиковых бутылок и 100 картонных молочных контейнеров и избавившись при этом от ответственности за загрязнение окружающей среды.
Водонагреватель Алано выиграл приз Superecologia, предлагаемый журналом Superinteressante за инновационные проекты. Алано запатентовал свою разработку и разрешил использовать ее в некоммерческих целях.
