Соленоидный электромагнитный клапан: где используется + виды и принцип работы

Классификация клапанов: что такое соленоид, основные виды механизмов

Соленоидные вентили – это запорные и регулирующие устройства, которые используются для включения и отключения системы, внутри которой движется жидкость или газ. Они позволяют контролировать работу коммуникаций дистанционно. В конструкции этих устройств присутствуют электрические магниты, именуемые соленоидами. Этим и объясняется их название.

Электромагнитные клапаны — это запорные устройства, которые применяются для включения и отключения системы

Электромагнитный клапан имеет практически такое же строение, что и стандартный вариант запорного устройства. Отличие заключается лишь в том, что срабатывание механизма происходит, когда на катушку соленоидного клапана поступает электрический заряд. Для его открытия и закрытия не требуется прилагать физические усилия.

В промышленности с помощью таких клапанов контролируется процесс транспортировки различных сред и жидкостей, а также регулируется сила тока. Кроме этого, они широко применяются в быту.

Соленоидный электромагнитный клапан: классификация устройств

Существует несколько разновидностей соленоидных запорных устройств. Эти приборы классифицируются по разным признакам:

  • типу конструкции;
  • материалу, из которого изготовлена корпусная часть;
  • виду уплотнителя;
  • положению запора внутри, когда система находится в обесточенном состоянии;
  • способу подключения.

Каждая разновидность прибора рассчитана на работу в различных условиях, при определенном давлении и температуре. Устройства разного типа контролируют свою среду. Различают водяные клапаны, газовые, воздушные, паровые. Существуют устройства, регулирующие работу систем, внутри которых перемещаются нефть, бензин и другие виды топлива.

Соленоидный электромагнитный клапан классифицируется по типу конструкции, способу подключения, положению запора

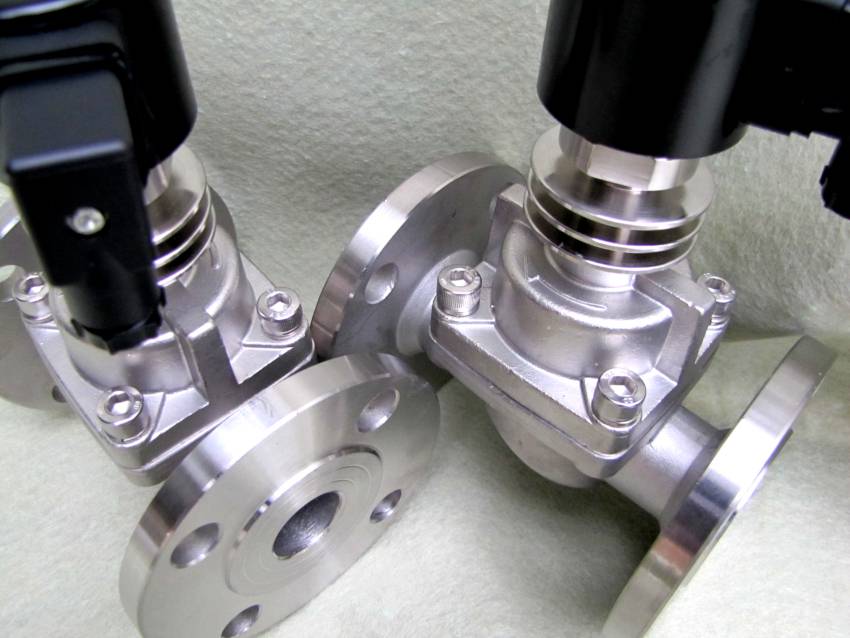

По способу подключения электромагнитные приборы бывают муфтовыми, фланцевыми и штуцерными. Их размер варьируется в пределах 6-150 DN, что позволяет подобрать запорный механизм для любого трубопровода. Для изготовления корпусной части приборов производители используют нержавеющую сталь, чугун, латунь, а также различные виды пластика, обладающие повышенным запасом прочности.

Перекрытие жидкости клапаном осуществляется благодаря мембране, установленной внутри него. А также в этом процессе принимает участие уплотнитель, который изготавливается из эластичных полимеров:

  • этилен-пропиленового эластомера;
  • фторэластомера;
  • бутадиен-нитрильного каучука.

По типу подключения электромагнитные клапаны бывают муфтовыми, штуцерными и фланцевыми

Изделия из фторэластомера способны выдерживать высокие температуры, а также контакт с бензином и маслами. Каучуковые уплотнители имеют промышленное назначение, поскольку проявляют стойкость к воздействию нефтепродуктов. В электрических клапанах для воды используются изделия из этилен-пропиленового эластомера. Они могут контактировать с кислотами, солями и щелочами, которые присутствуют в составе жидкости.

Классификация электроклапанов для воды по принципу функционирования

Функциональные возможности запорных устройств зависят от внутреннего строения, количества патрубков и отверстий. По принципу действия электромагнитные клапаны делятся:

  • на одноходовые;
  • двухходовые;
  • трехходовые.

Одноходовые изделия подключаются к трубопроводной системе посредством одного патрубка. Эти устройства выполняют защитную функцию. Если в системе повышается уровень давления, они просто выпускают лишнюю воду или пар. В соленоидных клапанах 2/2 (двухходовых) имеется два отверстия – входное и выходное.

Трехходовые устройства подключаются к трубам с помощью трех патрубков. Они имеют два входных отверстия и перенаправляют носитель из одного трубопровода в другой. Такие приборы обычно устанавливаются в системах отопления. Функциональные возможности соленоидных электромагнитных клапанов (220В) с тремя патрубками позволяют смешивать рабочую среду путем перегонки теплового носителя между двумя контурами. В результате происходит изменение температуры воды в системе. При этом трубопровод продолжает работать в том же режиме.

Перекрытие движения жидкости осуществляется с помощью мембраны, установленной внутри клапана

По принципу работы соленоидные клапаны бывают прямыми и непрямыми. В устройствах прямого действия сердечник перемещается исключительно под влиянием электромагнита. Непрямые клапаны реагируют еще и на давление рабочей среды.

Эксплуатационные особенности клапанов для воды

При условии правильной установки, а также при соблюдении всех требований в процессе эксплуатации электромагнитный клапан способен эффективно служить на протяжении длительного срока, стабилизируя уровень водяного давления внутри трубопровода. Соленоид позволяет продлить срок службы труб за счет равномерного распределения нагрузок.

При правильном монтаже, электромагнитный клапан будет эффективно работать очень длительный срок.

Основные признаки и причины сбоев в работе электроклапанов на воде:

  1. Отсутствие электропитания – чаще всего возникает, когда повреждается кабель пульта управления.
  2. Клапан не срабатывает – если выходит из строя пружина, устройство не сможет нормально функционировать и реагировать на изменение напряжения.
  3. Отсутствие характерного щелчка при включении – причиной тому может стать сгоревший соленоид.

Самой частой причиной поломки клапана является засор. Поэтому при возникновении любых нарушений в работе устройства в первую очередь следует проверить отверстие, где могут скапливаться твердые частицы.

На заметку! Специалисты рекомендуют регулярно производить проверку состояния внутренних элементов запорного клапана. Делать это можно только после того, как система полностью опорожнена. Если коммуникации нуждаются в сложном ремонте, лучше нанять для выполнения этой работы профессионалов.

Виды и сфера применения

Область применения соленоидного клапана не ограничивается хозяйственно-бытовой деятельностью. Наряду с централизованным отоплением и водоснабжением квартир и домов запорное оборудование можно увидеть в различных технологических системах, где они работают за счет срабатывания датчиков и таймеров.

Широко используется в следующих системах:

  • мелиорация (полив) газонов, садово-огородных участков, оранжерей — в таких клапанах плунжер находится в нормально закрытом положении и открывается при срабатывании таймера, запрограммированного на определенный временной интервал полива;
  • общественные туалеты, душевые, автомойки, моечные системы в сфере автосервиса — аналогичный принцип работы клапана, основанный на периодическом срабатывании таймера, открывающего поток воды;
  • отопительные системы — используются как защитные устройства, предотвращающие технологические потери при порыве труб, а также восполняющие объем воды в системе при ее испарении;
  • в промышленности — устройства служат своего рода дозаторами для подачи жидкости для смешивания различных материалов и сырья.

Основной задачей соленоидного клапана является равномерное и дозированное распределение и подача воды. Это обеспечивает точный контроль расхода и позволяет предотвратить потери основных ресурсов предприятия.

Другая цель использования клапана — регулирование основных гидравлических параметров трубопровода. Например, в системах отопления и горячего водоснабжения соленоид устанавливается для точного контроля движения и подачи воды.

Для этого устройство подключается к датчикам, запрограммированным на определенное давление или температуру. При наполнении системы водой температура труб и радиаторов естественно повышается до критической отметки, что может быть чревато аварией. Для предотвращения нежелательной ситуации клапан срабатывает, перекрывая приток горячей воды до тех пор, пока температура в систем не выровняется.

По видам можно классифицировать соленоидные клапаны на несколько категорий:

  • по принципу действия — нормально открытые, нормально закрытые и бистабильные;
  • по типу работы — одноходовые, двухходовые, трехходовые;
  • по виду соленоида — постоянного и переменного тока;
  • по типу соединения — резьбовые и фланцевые;
  • по способу работу механизма — прямого и пилотного действия.

Нормально закрытые клапаны устанавливаются таким образом, что плунжер находится в состоянии “закрыто”. При возникновении электромагнитного поля он открывается, позволяя воде двигаться по трубам. Такие устройства можно увидеть в системах полива газонов, садов, оранжерей.

Нормально открытые клапаны в ждущем режиме находятся в положении “открыто” и не препятствуют току воды. Как только возникает напряжение на индукционной катушке, плунжер перекрывает воду. Такие устройства обычно устанавливаются в системах отопления, водоснабжения, канализации.

Одноходовые клапаны — простые устройства, работающие либо на перекрытие, либо пропуск рабочей среды по трубам. Двухходовые модели могут использоваться для предотвращения обратного тока рабочей среды. Трехходовые устройства — самые сложные по конструкции — используются для смешения потоков воды разных температур, например, при подключении системы “теплый пол” к централизованному отоплению.

О разновидностях изделий

Классификация изделий проводится по нескольким параметрам.

Исходя из положения запорного элемента в отсутствие напряжения на катушке различают:

  • Нормально открытые, или НО. Проход для жидкости или газа открыт, а при подаче напряжения- он закрывается.
  • Нормально закрытые, или НЗ. Проход для среды перекрыт, а при подаче напряжения он открывается.

Некоторые модели выпускаются универсальными, а нормально положение запорного элемента настраивается при установке и подключению к управляющей сети. Такие переключаемые устройства называют бистабильными.

В зависимости от рабочей среды запорную арматуру выпускают для:

  • Воздуха.
  • Воды.
  • Пара.
  • Активных сред.
  • Горюче-смазочных материалов.

Приборы для работы в радиоактивных средах отличаются специальным подбором материалов с повышенной радиационной стойкостью. Вакуумный электромагнитный клапан должен обеспечивать особо высокую герметичность

Исходя из характеристик внешней среды, исполнение прибора может быть:

  • Обычное
  • Для влажных помещений.
  • Термостойкие (для высоких температур).
  • Морозостойкие (для экстремально низких температур).
  • Взрывозащищенное. Такие устройства не должны искрить при включении либо выключении. Для этого в них применяются специальные конструктивные решения и материалы.

По типу питающего напряжения катушки делятся на

  • Переменного тока, высокого напряжения. Развивают большие усилия, используются на магистральных трубопроводах высокого давления и больших диаметров.
  • Постоянного тока, низкого напряжения. Применяются на трубах небольшого сечения и низкого напора.

Есть отдельный класс электромагнитных отсечных клапанов высокого давления. Их называют отсечными. Они предназначены для моментального перекрытия трубопроводов или герметизации емкостей в случае возникновения нештатных или аварийных ситуаций.

И, наконец, по типу функционирования клапаны делятся на

  • Одноходовые. Такой затвор имеет только входящий патрубок. Обычно они нормально закрытые и открывают путь водяному или воздушному потоку во внешнюю среду. Используются в качестве предохранительных.
  • Двухходовые. Самый распространенный вид, имеют входящий и выходящий патрубки и монтируется в разрыве трубопровода. Применяются для управления потоком в одном из контуров трубопроводной системы.
  • Трехходовые. Могут иметь один входной и два выходных патрубка либо два входных и один выходной.

Трехходовые клапаны первого типа применяются для перенаправления потоков из одного контура в другой (например, в системе отопления). Это позволяет поддерживать температуру рабочей среды постоянной без изменения параметров работы источника тепла. Устройства второго типа используются для смешения двух потоков, имеющих разную температуру. Характерным примером служит однорычажный шаровой смеситель на кухне или в ванной.

Основные элементы электромагнитного клапана и принцип действия

Клапан электромагнитный  для воды и других сред включает в себя такие составляющие:

  • корпус;
  • крышка;
  • мембрана и уплотнение;
  • плунжер;
  • шток;
  • электрическая катушка.

Корпус устройств, как правило, изготавливается из латуни, нержавеющей стали (для улучшения антикоррозийных качеств) и чугуна. Огромной популярностью пользуются пластиковые электромагнитные клапаны для воды.

Для изготовления плунжеров и штоков используются материалы, которые обладают магнитными свойствами. Электромагнитные катушки выпускаются в специальном защитном корпусе, который обладает высокими показателями герметичности. Обмотка для катушек состоит в основном из медной проволоки или эмалированного провода. Работа таких устройств осуществляется путём подачи напряжения на катушку.

Мембраны изделий производятся из полимерных материалов, которые обладают высокими показателями эластичности.

К таким материалам относятся:

  • мембраны EPDM, NBR, FKM.
  • уплотнения PTFE или TEFLON.

Клапаны изготавливаются из разных материалов, корпус может быть пластиковым, латунным или чугунным

Термические свойства мембран и уплотнений сведены в таблицу № 1.Таблица 1

НазваниеМатериалТемпература (min), °СТемпература (max), °С
EPDMЭтилен-пропиленовые каучуки–40+140
NBRНитрил-бутадиеновые каучуки–30+100
FKMФторкаучук–30+150
PTFEПолитетрафторэтилен–50+200
TEFLONПолитетрафторэтилен–50+250

Принцип работы электромагнитного клапана для воды

Если возникла необходимость в перекрытии подачи транспортируемой среды, то с управляющего аппарата на электромагнитную катушку подаётся импульс. В результате этого сигнала середник прибора опускается или поднимается (это зависит от разновидности изделия) и перекрывает воду. После того, как напряжение исчезнет, середник возвращается обратно и движение среды возобновляется.

Классификация электромагнитных клапанов в зависимости от особенностей устройства

Электромагнитные клапаны отличаются значительным разнообразием конструктивных особенностей, в связи с чем существует обширное поле для классифицирования.

Они различаются по рабочей среде, используемой в системах, где устанавливают устройства:

  • воде;
  • воздуху;
  • газу;
  • пару;
  • топливу, например, бензину.

В сложным условиях, где есть вероятность возникновения ЧС, применяют взрывозащищенные модели клапанов Состав рабочей среды и особенности помещения определяют особенности исполнения:

  • обычного;
  • взрывозащищенного. Приспособления такого рода принято устанавливать на объектах, которые относятся к взрывопожароопасным.

По особенностям управления существует разделение электромагнитных клапанов на устройства:

  • прямого действия. Это наиболее простая конструкция, для которой характерны надежность и быстродействие. В ней нет пилотного канала. При мгновенном подъеме мембраны происходит открывание устройства. В отсутствие действия магнитного поля происходит опускание подпружиненного плунжера, прижимающего мембрану. Клапану прямого действия не требуется минимального перепада давления, он создает необходимое воздействие на шток золотника благодаря тяговому усилию катушки, расположенной вверху устройства;
  • имеющие мембранное (поршневое) усиление. В отличие от устройств прямого действия ими используется для функционирования как дополнительный поставщик энергии сама транспортируемая среда. У таких клапанов два золотника. Предназначением основного золотника является непосредственно перекрывать отверстие, для размещения которого отведено седло корпуса. Управляющим золотником перекрывается разгрузочное отверстие (отверстия), через которое сбрасывается давление с полости над мембраной (поршнем). Это приводит к подъему основного золотника и открытию основного прохода.

По местоположению запорного механизма в момент, когда катушка находится в обесточенном состоянии, принято разделять так называемые пилотные устройства, как относящиеся к определенному типу:

  • нормально закрытому (НЗ). У клапанов НЗ при обесточенном состоянии соленоида проход для рабочей среды закрыт. То есть, статичное положение предполагает отсутствие напряжения на соленоиде, закрытое состояние приспособления. Ввиду разницы в значениях диаметра между пилотным и перепускным каналами в пользу первого происходит понижение давления над мембраной. Разницей давлений обеспечивается подъем мембраны (поршня) и открывание клапана, остающегося в таком положении, пока на катушку подается напряжение;
  • нормально открытому (НО). Напротив, в клапанах, относящихся к нормально открытому типу, при пребывании катушки в обесточенном состоянии рабочая среда может совершать перемещение по проходу в заданном направлении. Поддерживая клапан НО закрытым, следует обеспечить постоянную подачу напряжения на катушку.

Нормально закрытый клапан перекрывает подачу рабочей среды в обесточенном состоянии Существуют также модели устройства, в которых предусматривается при подаче на катушку управляющего импульса переключение с открытого положения на закрытое и в обратном направлении. Такой электроклапан получил наименование бистабильного. Для обеспечения функционирования такое соленоидное устройство нуждается в наличии перепада давления и источника постоянного тока. В зависимости от количества трубных соединений принято называть электромагнитные клапаны:

  • двухходовыми. У таких устройств по одному впускному и выпускному трубному соединению. Двухходовые устройства бывают как НЗ, так и НО;
  • трехходовыми. Оснащены тремя соединениями и двумя проходными сечениями. Могут выпускаться как НЗ, НО или универсальные. Трехходовые клапаны используют для поочередной подачи давления/разрежения к распределительным клапанам, цилиндрам с односторонним действием, автоматическим приводам;
  • четырехходовыми. Четырьмя-пятью трубными соединениями (одним — для давления, одним-двумя – для разрежения, двумя – для цилиндра) обеспечивается работа двусторонне-действующих цилиндров, автоматических приводов.

Клапаны электромагнитные высокого давления

Клапаны электромагнитные высокого давления применяются в системах распределения, коллекторах. Автоматизация работы обеспечивается электроприводом: устройство управляется дистанционно, срабатывает при отключении или подаче питания. Можно применять в сборке сложной сети, так как отключение в случае аварийного режима производится автоматически.

Материалы электромагнитных клапанов высокого давления

Уплотнения поршня:

Уплотнение

  • TEFLON — устойчив к кислотам и щелочам.
  • FKM — применяются в трубопроводах с агрессивными рабочими средами: бензин, минеральные кислоты, углеводороды, масла
  • PTFE — химическая устойчивость превосходит таковую всех эластомеров и некоторых термопластов. Отличается хорошей устойчивостью к набуханию практически во всех рабочих средах.
  • PEEK — полиэфиркетон с высокой химической устойчивостью универсального применения.
  • EPDM — отличается стойкостью к разбавленным щелочам, не теряет эластичность при низких температурах. Ограничение — транспортировка минеральных, животных масел и жиров.

Исполнение:

  • нормально-закрытый — при подаче напряжения открывается запорной устройство. Если напряжения нет — рабочая среда перекрывается;
  • нормально-открытый — отсекает поток при срабатывании. Применяется для дистанционного управления.

По способу присоединения:

  • муфтовые электромагнитные клапаны высокого давления соединяются при помощи резьбы;
  • фланцевые — монтируются на ответный фланец болтами или шпильками.

Принцип действия:

  • Электромагнитный клапан высокого давления прямого действия. Основной канал перекрывается напрямую поршнем, которым управляет соленоид.
  • Непрямого действия. Поток перекрывается за счет дополнительного канала пилотного клапана.

Как монтируют клапан:

Как монтируют клапан гидравлический электромагнитный высокого давления

Соленоид устанавливается в горизонтальном положении, катушкой вверх. Концы трубопровода очищаются от загрязнений: песка, окалин и т.д

Перед установкой важно определить направление движения рабочей среды. Стрелка на корпусе указывает правильное положение устройства

Электромагнитный клапан фиксируется фланцами или резьбой с применением соответствующего уплотнения.

Назначение и принцип работы устройства

Главный принцип и преимущество использования этого устройства — автоматизм. Конструкция клапана была задумана таким образом, чтобы перекрывать поток воды или другой жидкости/газа при изменении определенных параметров системы — температуры, давления, скорости и силы потока — без участия человека. Происходит это за счет электромагнитного поля в области действия сердечника (плунжера) клапана. При возникновении напряжения он опускается или поднимается, в зависимости от предусмотренных условий.

Рабочая энергия, приводящая в действие плунжер, возникает при движении электронов по медной обмотке катушки. Магнетизм, появляющийся при подаче импульса с внешнего устройства, преобразуется в поступательное движение, которое опускает плунжер. Последний перекрывает поток воды, позволяя избежать больших технологических потерь. Как только ситуация нормализуется, напряжение исчезает и плунжер поднимается, позволяя воде далее двигаться по трубам.

Рабочий цикл соленоида

Другим более практичным способом уменьшения тепла, выделяемого катушкой соленоидов, является использование «прерывистого рабочего цикла». Прерывистый рабочий цикл означает, что катушка многократно переключается «ВКЛ» и «ВЫКЛ» на подходящей частоте, чтобы активировать механизм плунжера, но не дать ему обесточиться во время периода ВЫКЛ. Прерывистое переключение рабочего цикла является очень эффективным способом уменьшения общей мощности, потребляемой катушкой.

Рабочий цикл (% ED) соленоида — это часть времени «ВКЛ», когда на электромагнит подается напряжение, и это отношение времени «ВКЛ» к общему времени «ВКЛ» и «ВЫКЛ» для одного полного цикла операций. Другими словами, время цикла равно времени включения плюс время выключения. Рабочий цикл выражается в процентах, например:

Затем, если соленоид включен или включен на 30 секунд, а затем выключен на 90 секунд перед повторным включением, один полный цикл, общее время цикла включения / выключения составит 120 секунд, (30 + 90) поэтому рабочий цикл соленоидов будет рассчитываться как 30/120 сек или 25%. Это означает, что вы можете определить максимальное время включения соленоидов, если вам известны значения рабочего цикла и времени выключения.

Например, время выключения равно 15 секундам, рабочий цикл равен 40%, поэтому время включения равно 10 секундам. Соленоид с номинальным рабочим циклом 100% означает, что он имеет постоянное номинальное напряжение и поэтому может быть оставлен включенным или постоянно включен без перегрева или повреждения. В этом уроке о соленоидах мы рассматривали как линейный соленоид, так и вращающийся соленоид как электромеханический привод, который можно использовать в качестве выходного устройства для управления физическим процессом. В следующем уроке мы продолжим рассмотрение устройств вывода, называемых исполнительными механизмами, и устройства, которое снова преобразует электрический сигнал в соответствующее вращательное движение, используя электромагнетизм. Тип устройства вывода, которое мы рассмотрим в следующем уроке — это двигатель постоянного тока.

Материал по теме: Что такое реле времени.

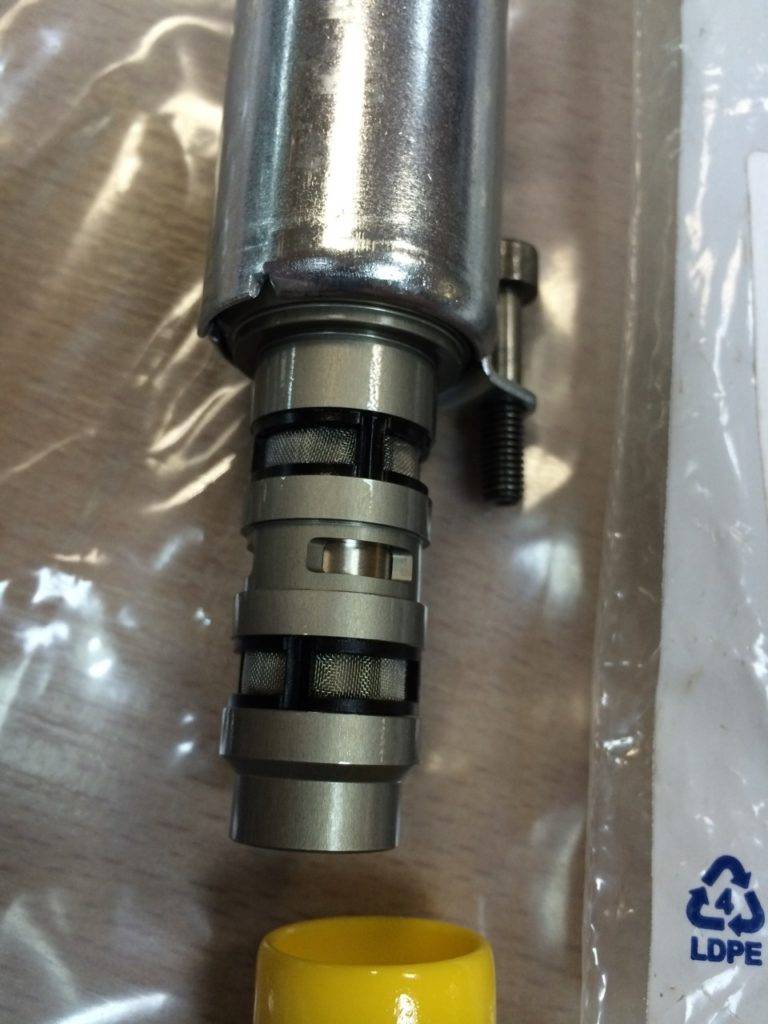

Соленоид в упаковке

Магнитное поле, создаваемое катушкой

Когда электрический ток проходит через обмотки катушек, он ведет себя как электромагнит, и плунжер, который находится внутри катушки, притягивается к центру катушки с помощью магнитного потока внутри корпуса катушек, который, в свою очередь, сжимает небольшая пружина прикреплена к одному концу плунжера. Сила и скорость движения плунжеров определяются силой магнитного потока, генерируемого внутри катушки.

Когда ток питания выключен (обесточен), электромагнитное поле, созданное ранее катушкой, разрушается, и энергия, накопленная в сжатой пружине, заставляет поршень вернуться в исходное положение покоя. Это движение плунжера вперед и назад известно как «ход» соленоидов, другими словами, максимальное расстояние, на которое плунжер может проходить в направлении «вход» или «выход», например, 0–30 мм.

Такой тип соленоида обычно называется линейным соленоидом из-за линейного направленного движения и действия плунжера. Линейные соленоиды доступны в двух основных конфигурациях, которые называются «тягового типа», так как он тянет подключенную нагрузку к себе, когда они находятся под напряжением, и «толкающего типа», которые действуют в противоположном направлении, отталкивая его от себя при подаче питания. Как притягивающие, так и толкающие типы обычно имеют одинаковую конструкцию, с разницей в расположении возвратной пружины и конструкции плунжера.

Магнитное поле, создаваемое внутри.

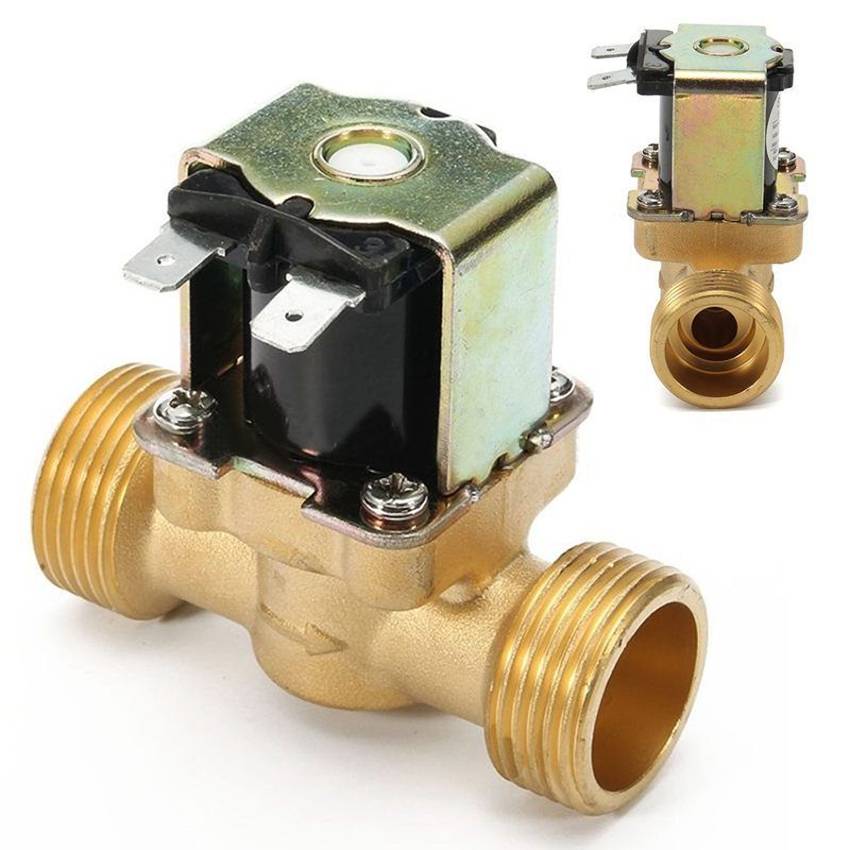

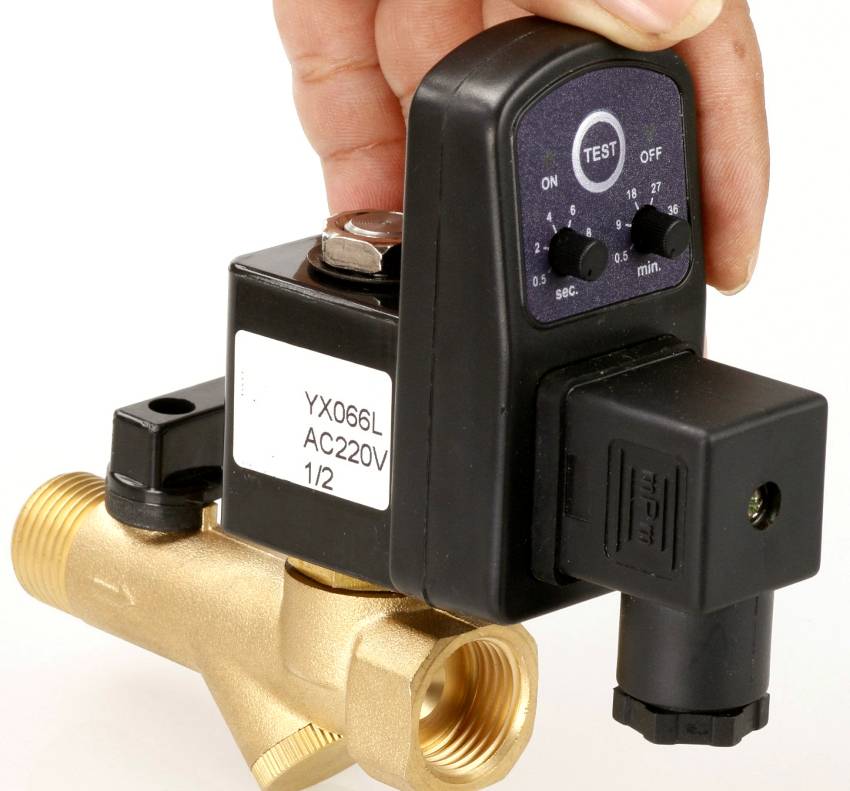

Как установить своими руками электроклапан для воды (12 Вольт, 220В)

С установкой электромагнитного клапана (12 Вольт, 220В) на воду можно справиться самостоятельно. Чтобы избежать ошибок в процессе этого, желательно придерживаться некоторых правил:

  • не допускается монтаж запорного устройства, оснащенного катушкой, которая способна выполнять функцию рычага;
  • все работы по установке или демонтажу клапана можно выполнять только после того, как система полностью обесточена;
  • нужно позаботиться о том, чтобы вес трубопровода не оказывал давления на корпус клапана.

Запорные устройства могут использоваться в условиях открытой местности, например, на локальных очистных сооружениях, которые нередко можно встретить на дачных участках. В этом случае электромагнитный прибор нуждается в дополнительной защите. Для этих целей подойдет стандартная ФУМ-лента. Ее также необходимо использовать, если работа осуществляется при низких температурах.

Статья по теме:

При подключении устройства к сети электропитания обязательно нужно применять гибкий кабель. Рекомендуемое сечение жил – 1 мм.

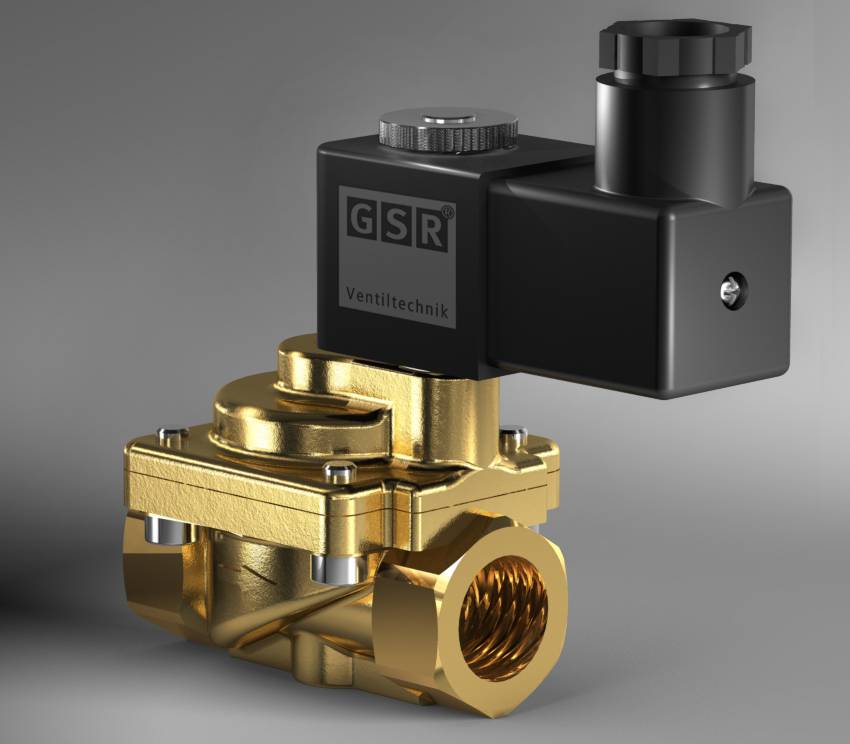

В процессе установки устройства своими руками необходимо контролировать направление стрелки на корпусе электроклапана

Процесс установки соленоидного клапана (220В, 12В): практические советы

Прежде чем перейти к непосредственному монтажу, нужно определить, какой тип подключения будет для этого использоваться.

При резьбовом соединении на выходном и входном патрубках имеется внутренняя или внешняя резьба. Применяя фитинги соответствующего размера и конфигурации, арматуру можно встроить в трубопроводную систему. Этот вариант считается наиболее удобным, если клапан устанавливается своими руками.

При фланцевом соединении используются патрубки, которые на концах имеют фланцы. Эти же элементы должны присутствовать и на трубах. Стягивание деталей осуществляется с помощью болтов. Фланцевое соединение позволяет создать в системе высокую интенсивность потока, а также давление немалой величины. Чаще всего оно встречается на магистралях со средним и высоким показателем давления.

Инструкция с подробным описанием процесса монтажа прилагается к каждой упаковке с клапаном. Если все сделать правильно, устройство будет исправно работать, обеспечивая защиту от протечек. Устанавливая прибор, необходимо оставить немного дополнительного пространства в зоне его монтажа. Это нужно для того, чтобы при необходимости можно было снять и заменить соленоид. Кроме этого, наличие свободного места позволит контролировать работу клапана, используя для этого механизм, обеспечивающий подъем штока вручную.

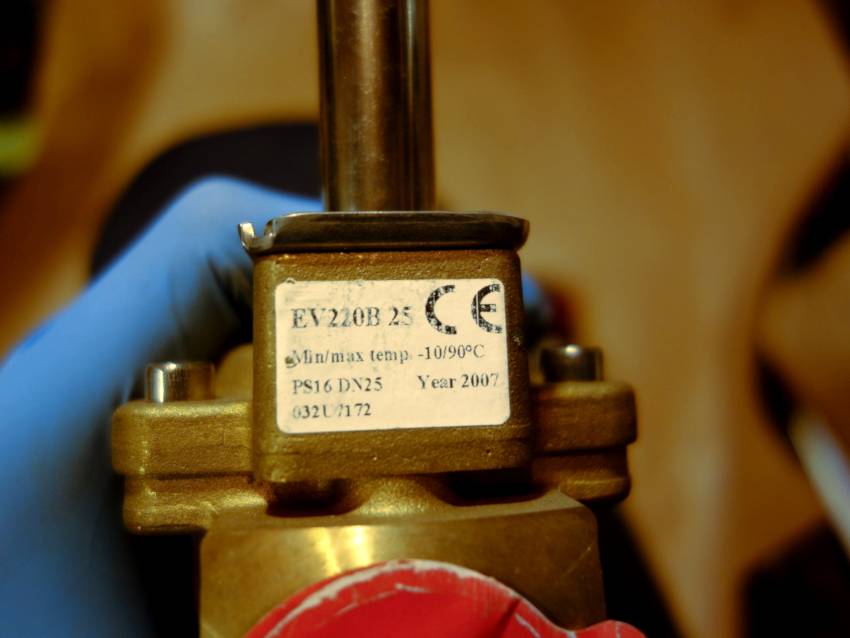

Каждый электромагнитный клапан комплектуется подробной инструкцией по установке устройства

Желательно установить фильтр на входе в клапан. Он будет задерживать твердые частицы, размер которых превышает 800 мкм. Перед ТРВ следует монтировать только нормально закрытый клапан. Чтобы исключить вероятность гидроудара при открывании запорного устройства, между ним и ТРВ нужно оставить как можно меньше места.

Не рекомендуется использовать переходники на отрезке до и после клапана. Эти элементы могут сузить диаметр трубопровода, повышая риск возникновения гидроудара. Переходники лучше размещать перед ТРВ. Если установить вертикально в соленоидный клапан трубку Т-образной конфигурации, которая будет выполнять функцию демпфера, можно снизить силу гидроудара, возникающего при закрытии. Кроме этого, наличие такой трубки позволит увеличить срок службы устройства. Демпфер крайне необходим, если трубопровод имеет большую протяженность и малый диаметр.

Выводы и полезное видео по теме

Обзор устройства соленоидного клапана:

Как устроен и работает электроклапан на 220 В прямого действия:

Виды электромагнитных клапанов по принципу срабатывания:

Соленоидный вентиль дистанционного управления неприхотлив и надежен в работе. Он рассчитан на несколько десятков тысяч срабатываний (исправно проработает 20–25 лет) и не требует специализированного обслуживания.

Стоит такое устройство под воду в пределах 3–6 тысяч рублей, но помогает решить многие проблемы. При этом самостоятельно смонтировать его не сложно, надо лишь правильно выбрать подобный клапан по характеристикам и материалам.

Хотите дополнить изложенный выше материал полезными сведениями или указать на несоответствие или ошибку? Или хотите дать рекомендации по выбору оптимальной модели соленоидного электроклапана? Пишите, пожалуйста, свои советы и замечания в блоке комментариев.

Если у вас остались вопросы по теме статьи, задавайте их нашим экспертам внизу под этой публикацией.

  • Электромагнитный клапан адсорбера — где он применяется?
  • 1. Зачем же необходим клапан адсорбера.
  • 2. Чем грозит выход из строя клапана для авто.
  • 3. Как диагностировать неисправность клапана адсорбера.

Автомобиль – это крайне сложная система, состоящая из десятков тысяч элементов. На первый взгляд, обычному автомобилисту очень тяжело в ней разобраться. И это действительно так. Ведь даже опытные мастера не могут знать абсолютно все аспекты устройства и диагностики автомобиля. Поэтому даже в автосервисах существует отдельный мастер по ходовой части, отдельный мастер по электронике, отдельный мастер двигательной системы и отдельные мастера по других частях транспортного средства. Что уж говорить об обычных пользователях.

Несмотря на это всё, знать элементарные правила эксплуатации и диагностики некоторых автомобильных узлов всё же необходимо всем автомобилистам. Это поможет вовремя диагностировать возникшие проблемы и неисправности, а также вовремя с ними разобраться, обратившись к специалистам. Вовремя – это значит, пока небольшая неисправность не переросла в намного большую. А эта намного большая неисправность обходиться и в намного большую сумму денег. Так что вопрос самостоятельной диагностики транспортного средства имеет ещё и экономический подтекст. Рассмотрим особенности работы электромагнитного клапана адсорбера.

Зачем же необходим клапан адсорбера.

В автомобиле есть такое устройство под названием адсорбер. Оно представляет собой некую банку, которая наполняется активированным углём. Эту банку ставят на бензиновом баке и предназначается она для того, чтобы поглощать пары топлива. Пары топлива конденсируются при помощи угля и потом направляются в двигательную систему питания. Это помогает контролировать поступление в камеру сгорания нужного количества топливной смеси, и предотвращает попадание топливных паров сразу в атмосферу.

1. Клапан гравитации.

2. Датчик давления.

3. Фильтр угольного типа.

4. Соединительные трубки.

5. Электромагнитный клапан адсорбера.

Клапан гравитации отвечает за предотвращение перелива топлива в форс-мажорных обстоятельствах (к примеру, во время аварии). Датчик давления контролирует силу давления в бензиновом баке.

Фильтр угольного типа нужен для того, чтобы конденсировать излишки паров топлива. Соединительные трубки обеспечивают объединение всей системы в единый механизм, обеспечивая её целостность. Адсорбер для нормального функционирования требует наличия исправной и хорошо функционирующей системы вентиляции. Функцию вентиляции выполняет электромагнитный клапан адсорбера. Этот клапан устанавливается непосредственно на самом адсорбере.

Когда двигатель работает в режиме холостого хода, а также в холодную пору, то клапан адсорбера нередко издаёт странные звуки, похожие на стрекотание. Некоторые могут подумать, что эти звуки свидетельствуют о неисправностях газораспределительного механизма или роликов и о других проблемах. Как же точно узнать в чём причина стрекотания? Достаточно просто во время передвижения резко нажать на педаль газа. Если характер стрекотания не измениться, значит причина определённо в клапане адсорбера.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
