Смотровые колодцы для дренажа: виды, устройство, правила монтажа

Для чего нужны и какие бывают дренажные колодцы

Частный дом или дача часто расположены в местности, подверженной заболачиванию, их фундаменты могут постепенно разрушаться под воздействием грунтовых вод. Также, хозяева часто сталкиваются с тем, что нет канализации, а значит некуда девать воду из септика. Бывает вероятна угроза подтопления жилых и нежилых построек, в особенности таких как погреб, гараж, баня, сад и огород. В этих случаях необходим дренажный колодец, а возможно и целая дренажная система.

Собирать в подземную ёмкость избытки вод, самотёком или подавая насосами, с постоянным или периодическим их удалением – вот в чём смысл колодца для дренажа. Система устанавливается один раз и будет работать в течение всего времени эксплуатации дома. Но в процессе использования сливной колодец требует периодической чистки. Для этого с дна засорённого колодца струей воды поднимают илистые отложения с последующей их откачкой или сливом.

Устройство дренажного колодца может быть трех типов:

Смотровые (инспекционные), дренажный колодец для канализации, расположенные в местах поворота и пересечения дренажных труб или через каждые 40-50 метров дрен, периодически их чистят, а если нет слива – откачивают. Для обустройства таких колодцев бывает достаточно использовать трубу диаметром от 34 см.

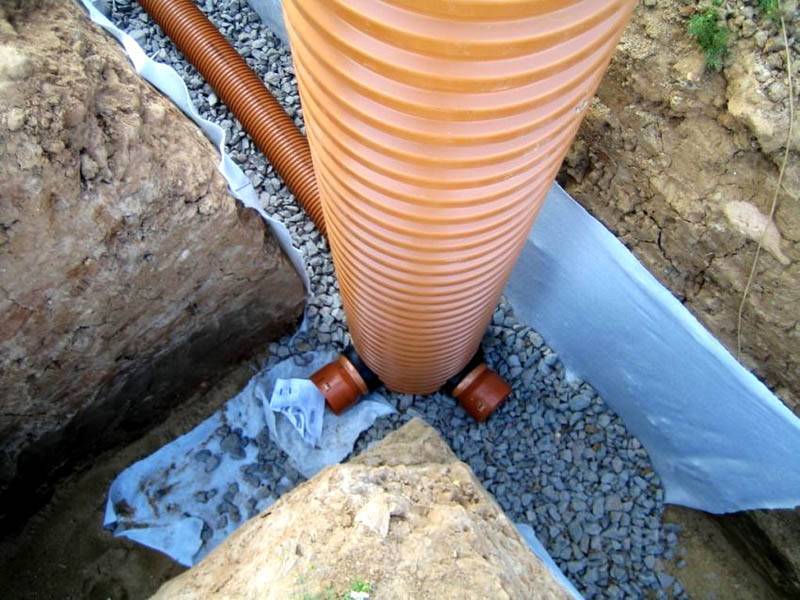

Смотровой колодец на пересечении дренажных труб Источник rinnipool.ru

Коллекторные (водоприёмные) – это конечные пункты слива вод, чаще всего только поверхностных (ливнёвых, тающих, ручейных), с их откачкой в канализацию, водоём, или использованием для хозяйственных нужд. Отличаются довольно большим объёмом, часто непроницаемым дном, для них обычна встроенная лестница. Размещение насоса и обслуживающие процедуры накладывают ограничения по их диаметру – не менее 70 – 100 см.
Тампонажные (поглотительные, фильтрационные), их располагают в местах, которые хотят избавить от луж, например после мойки машин. Вокруг них предполагается насыпка большой массы скальника, щебня, отсева, как для подвода воды к колодцу, так и для отвода через его дно в глубокие водные горизонты. В частности, дно тампонажного колодца засыпают слоем щебня толщиной 30 см. В этом устройстве происходит частичная бактериальная и механическая очистка стоков, с периодической промывкой или механическим извлечением наносов ила и песка.

Так выглядит схема фильтрационного колодца Источник flotenk.ru В случаях колодцев смешанного типа, их функции накладываются, а устройство дренажного колодца изменяется. Так, водоприёмный колодец может сбрасывать воду в тампонажный. В этом случае ему не требуется герметичное дно и он может обойтись без насоса, но при этом нуждается в периодическом осмотре и очистке, наподобие инспекционного колодца.

Современные материалы, используемые при создании смотровых колодцев

Современным методом решения проблемы по созданию смотрового колодца можно назвать использование труб из различных полимеров: ПВХ, ПВД, полипропилен и так далее. Возможность их использования обусловлена существенным повышением прочности конструкции за счет использования современных методов производства, включения в конструкцию ребер жесткости. К достоинствам труб из полимеров, которые используются для создания смотровых колодцев, можно отнести нижеприведенные моменты:

Невысокая цена.
Простота монтажа, доставки, разгрузки.
Большой выбор.
Возможность изменения размеров, использования труб большой протяженности.
Существенное ускорение работы по монтажу.
Подключение к трубам с достижением наиболее высокого показателя герметичности соединения.

Инспекционные колодцы необходимы для контроля за работой дренажной системы и своевременной очистки дренажных труб от засорения (заиливания). Их устанавливают в местах соединения труб, часто на повороте дренажного трубопровода.

Вышеприведенные моменты можно назвать основными достоинствами использования пластиковых труб.

Видео описание

Про монтаж пластиковых дренажных колодцев на видео:

Преимущества пластикового дренажного колодца

Вместо массивных железобетонных колец со ступенями, и труб, в которых легко помещается человек, всё чаще используют композитные и пластиковые тонкостенные устройства, в том числе малого диаметра. В этом случае можно смонтировать на участке сразу готовый колодец.

Такой подход позволяет быстро и дёшево обустраивать и обслуживать дренаж частного дома, гаража, бани.

Дренажные колодцы из пластика отличаются тем, что монтаж дренажного колодца, демонтаж и переустановка новой системы и лёгких труб, ведущих к ней (обычно также пластиковых) под силу одному человеку без привлечения спецтехники и без серьёзного нарушения ландшафта.

Пластиковые колодцы потребуют меньше ресурсов для установки Источник giropark.ru

https://youtube.com/watch?v=y55kUBfw51s

Колодец из пластика или из бетона: какой вариант лучше?

Мастера утверждают, что смотровой колодец из пластика можно обустроить собственноручно, его намного легче делать нежели бетонный вариант.

Самостоятельно обустроить смотровой колодец канализации или дренажа вполне возможно, особенно если установить готовую пластиковую емкость. Такая конструкция достаточно проста в монтаже и при этом долговечна.

Железобетонные лотки отличаются долговечностью и прочностью. Минусом устройства является его большой вес и соответствующие трудности, возникающие в процессе его доставки и установки.

Пластиковые основания. Они весят достаточно мало, поэтому очень удобны в монтаже. Пластиковые шахты герметичны, надежны и долговечны. Они не склонны деформироваться при перепаде температур, легко выдерживают минусовую температуру.

Если же выбрать устройство из бетона, без помощи профессионалов обойтись не удастся, зато прочное оборудование прослужит очень долго, обеспечивая необходимое обслуживание и возможность проведения профилактических работ для трубопровода.

Что такое смотровой колодец

Смотровой или инспекционный колодец – это устройство для канализации, которое позволяет быстро получить доступ к различным частям водопроводной системы. В зависимости от рода использования и места установки, инспекционный отвод может быть различных форм и диаметров. Главным отличием его конструкции от прочих накопителей и септиков в увеличенном диаметре. Его размер позволяет без труда проникнуть внутрь взрослому человеку.

Инспекционный колодец в разобранном виде

Существуют такие виды смотровых колодцев:

Линейный. Его установка производится исключительно на ровных горизонтальных участках водопровода. Он устанавливается в нескольких местах, к примеру, узлах или стыках труб;
Поворотный. В местах поворота коммуникаций обязательно организовывается инспекционное отверстие, т. к. именно эти участки наиболее подвержены деформации. Его конструкция представляет собой искривленный корпус, который может быть повернут на определенное количество градусов по отношению к трубам;
Узловой используется в участках, где соединяются несколько труб. Это самый большой смотровой канализационный отвод. Он может быть оснащен 2, 3 и более отводами для воды;
Перепадный представляет собой довольно сложную конфигурацию, где учитывается переход от высокого уровня трубы в низкому.

Дренажный и канализационный смотровой колодец может быть изготовлен из различных материалов: пластик, полимер, чугун, сталь, железобетон. К примеру, для ливневой ненапорной канализации принято использовать пластиковые модели из ПВХ, зачастую представляющие собой труб увеличенного диаметра. Для защиты от деформаций их помещают в металлические сетчатые кожухи.

Железобетонный смотровой колодец – это самый распространенный вариант для частного дома. Бетонные модели известны своей доступностью и надежностью – их можно сделать своими руками, к тому же, бетон не деформируется от давления земли. Но срок службы такого отвода – менее 20 лет. Под постоянным воздействием стоков материал разрушается. Аналогично бетону, материалом для инспекционного котлована может служить кирпич. Эту модель можно использовать для заземления дома.

Бетонные кольца для колодца

Чугунные модели применяются для организации слежения за состоянием канализационных отводов многоэтажных домов. Его монтаж практически невозможно осуществить самостоятельно, к тому же, со временем чугун может покрыться различными наростами. Но вместе с этим, этот тип колодцев является одним из самых долговечных и надежных.

Особенности монтажа смотрового колодца из пластика

Монтаж готовых пластиковых емкостей не требует особых хлопот, но, как правило, готовые пластиковые конструкции стоят недешево, поэтому особо сэкономить не получится. Единственное, что можно сделать, так это купить отдельные элементы необходимого размера и диаметра самостоятельно.

Для установки понадобится:

пластиковое дно;
гофрированная труба;
резиновые уплотнители.

Для устройства накопительного или фильтрационного колодца потребуется труба диаметром 695 или 575 мм.

Чтобы установить смотровые колодцы для дренажа необходимо выполнить следующие операции:

Подготовка емкости. Отмеряем необходимую длину приготовленной трубы из гофры. Обрезаем ее и выполняем в стенках отверстия для перфорированных труб. Устанавливаем уплотнительные манжеты.
Обустройство дна. Копаем канаву нужной глубины, сооружаем в ней щебеночно-песчаное дно. Подсыпку заливаем раствором цемента. После того, как оно высохнет, настилаем геотекстиль.
Монтаж конструкции. Укладываем днище. На него устанавливаем трубу, аккуратно соединяем элементы и тщательно промазываем места стыков битумной мастикой. Подводим к колодцу дренажные трубы и вставляем их в подготовленные отверстия в стенках колодца. Стыки так же герметизируем битумной мастикой.
Засыпка колодца. Свободное пространство около шахты засыпается щебнем. Материал для работы лучше подбирать мелкой фракции, без острых осколков, которые могут повредить трубу.
Установка крышки.

В интернете мы нашли более подробную инструкцию по монтажу.

В процессе монтажа дренажного колодца своими руками важно придерживаться определённого алгоритма:

гофрированную трубу нужно обрезать, учитывая глубину колодца. Далее в ней требуется сделать отверстия для подключения перфорированных труб, которые подсоединяются, используя резиновые уплотнители;
выкапывается канава, на дно которой укладывается слой щебенки с песком. После этого сооружение заливается цементным раствором и застилается геотекстильным материалом;
на следующем этапе устанавливается дно, которое соединяется с трубой, при этом стыковочное место требуется обработать битумной мастикой;
теперь можно производить подведение дренажных труб к конструкции, а стыки также следует промазать герметизирующим составом;
обязательно нужно установить насос, который будет обеспечивать откачку собирающейся воды;
образовавшиеся пустоты вокруг колодца нужно засыпать мелкофракционным щебнем;
на последнем этапе работ монтируется крыша.

Применяемые материалы

Будь то водосборный или ревизионный колодец, для его обустройства отлично подойдут бетонные кольца. Но при всей своей прочности и долговечности, устойчивости к агрессивным воздействиям окружающей среды и прочих достоинствах, они имеют существенный недостаток. Из-за слишком большого веса их сложно установить самостоятельно, нужно для этих целей арендовать спецтехнику, а это увеличит стоимость колодца.

Есть и другой вариант — купить готовую пластиковую емкость, тем более, что их выпускают в разных размерах. Такая емкость стоит дороже, чем кольца, зато она проста в установке. При этом современные пластиковые емкости достаточно надежны, они также не подвержены коррозии и другим агрессивным воздействиям. И кроме того, у них есть еще одно преимущество — многие производители выпускают емкости, в корпусах которых уже имеются отверстия для труб. А при выборе бетонных колец нужно помнить, что отверстия придется сделать самостоятельно.

Иногда можно встретить комбинированный вариант:

поворотный и смотровой колодцы делают из пластиковой емкости;
сливной и накопительный - из бетонных колец.

Из каких материалов делают смотровой дренажный колодец?

Современная промышленность предлагает готовые варианты смотровых колодцев. Они могут быть выполнены из бетона, полимера или композитов. Каждый имеет свои преимущества и недостатки.

Бетонные конструкции стоят относительно недорого, они прочные и надежные. Больше подходят для промышленных масштабов, поскольку устанавливаются с помощью специальной техники.

Композитные и полимерные варианты приобретают все большую популярность. Этому способствует их малый вес и разнообразие размеров, которые подойдут для любой трубопроводной системы, герметичность и простота монтажа.

Кроме того, они имеют довольного длительный срок эксплуатации, который составляет не менее 50 лет. При этом главный их минус — довольно высокая стоимость и недостаточная устойчивость, особенно по сравнению с традиционным бетоном.

Смотровое сооружение к дренажной системе можно сделать и самостоятельно. Самый простой и доступный вариант — соорудить его из кирпича. Однако это потребует довольно много сил, знаний и умений. Главное преимущество кирпичного сооружения — возможность самостоятельной регулировки необходимого диаметра, в зависимости от обстоятельств и проложенных труб.

Классификация смотровых колодцев

Все смотровые колодцы имеют схожую конструкцию.

Они обычно состоят из нескольких элементов:

люк;
горловина;
рабочая камера;
лоток;
основа.

Схема устройства типового смотрового колодца — верхняя часть с крышкой должна быть легко доступна, чтобы можно было мониторить уровень жидкости. Форма колодца может быть, как круглая, так и четырехугольная. Основание конструкции чаще всего выполняется из железобетонных плит, уложенных на щебень.

Конструкционная особенность оборудования – лоток, в который переходит трубопровод на входе в колодец. В нижней части лоток повторяет форму трубы. Изготавливается элемент из бетона, поверхность детали затирается.

В некоторых случаях используется еще и железные. С обеих сторон от лотка монтируются полки, на которых размещаются рабочие в ходе эксплуатационных мероприятий.

Размеры рабочей камеры должны быть вполне достаточными для того, чтобы человек мог спуститься внутрь и выполнить необходимые манипуляции. На стенке камеры располагаются ступени или скобы для спуска.

Для его изготовления может быть использован чугун или особые полимерные материалы.

Все смотровые колодцы в зависимости от своих конструктивных особенностей можно разделить на несколько групп:

Контрольные. Обустраиваются на участках соединений дворовой и уличной сети. Должны быть расположены только за красной линией застройки.
Поворотные. Устанавливаются там, где направление трубопровода изменяется. Лоток таких конструкций должен иметь форму плавной кривой и в точности повторять очертания поворота.
Перепадные. Монтируются на участках, где уровни подводящей и отводящей трубы не совпадают.
Промывные. Обустраиваются на стартовых участках, где из-за невысокой скорости жидкости может образовываться осадок, что потребует промывки труб.
Линейные. Монтируются на прямых участках трубопровода. Точное расстояние между смотровыми колодцами рассчитывается исходя из диаметра труб.
Узловые. Устанавливаются в местах соединения нескольких веток трубопровода. Обычно узел соединяет три подводящих и отводящую трубу.

Для чего нужны

Колодцы нужны для накопления и отвода грунтовых вод, а также используются при контрольной проверке дренажных труб и прочистке системы от ила и мусора. Разновидность резервуаров связана с их рабочей направленностью. Однако принцип устройства у всех одинаковый. В конструкцию включены три основные части:

дно – цельное или в форме тройника, с приспособлением для сбора ила;
шахта – дрена с гофрированными или гладкими стенками;
крышка – сплошной или ливневый люк, сделанный из металла или пластика.

Есть типы емкостей, у которых дно не предусмотрено. Иногда резервуары закрывают герметическим люком, чтобы полностью исключить попадание мусорных отходов вместе с поверхностными стоками.

Смотровой колодец для ревизии дренажной системы

Илистые образования и другие наносы, поступающие в колодец по трубам, оседают на днище. Поэтому оно должно находиться ниже подсоединенных дрен, как минимум, на 40 см.

Общие сведения

Всегда ли нужен дренаж?

Дренажная система в обязательном порядке нужна не на каждом участке. Дренаж требуется, если:

1.подземные воды располагаются высоко, над уровнем прохождения фундамента, либо расстояние от поверхности составляет меньше метра.

2.если участок находится на территории, которая проходит по склону, либо в низине.

3.если глинистый грунт, а фундамент плитный или мелко заглубленный.

4.если участок частично, либо полностью заболачивается.

5.при желании исключить на участке образование луж, грязи.

6.вода часто проникает в цокольный или подвальный этаж, где стоит оборудование, либо помещение предназначено для других целей.

7.при обладании на участке глинистого типа почвы следует организовать дренаж поверхностного типа, чтобы отводить воды после дождей, снега.

Внимание! Супесчаники, черноземы не требуют обязательного выполнения дренажа. Дренажную систему не обязательно выполнять, если:. Дренажную систему не обязательно выполнять, если:

Дренажную систему не обязательно выполнять, если:

1.грунтовые воды редко и ненадолго поднимаются выше, чем расположен фундамент.

2.если воды редко и в малых количествах попадают в подвальное помещение.

3.участок не болотистого типа, не требуется сохранение внешнего вида участка без луж.

Признаки, когда нужна дренажная система

Первым делом следует осмотреть участок. Если выявлены следующие признаки, то требуется дренаж:

1.потрескавшаяся отмостка, появление в фундаменте и на стенах трещин.

2.при попадании в подвал воды.

3.лужи после дождей застаиваются.

4.воды в колодце стоят высоко, у самой поверхности.

Материалы для строительства дренажных колодцев

Сегодня используется два варианта устройства колодцев:

Построенные с применением готовых железобетонных колец.
Построенные путем установки готовой емкости из пластика.

Колодцы из бетона

Колодезные кольца из бетона выпускают разных размеров и конфигураций. Например, бывают кольца сквозные, элементы с дном, элементы с крышкой и люком. Используя эти детали можно построить конструкции с необходимыми характеристиками.

Для монтажа используется спецтехника, так как масса колец достаточно велика, и вручную их не поднять. Однако в том случае, если диаметр колец настолько велик, что внутри может поместиться человек, установка может быть произведена и без использования подъемных механизмов.

В этом случае, первое кольцо устанавливается на место будущего колодца. Человек, выполняющий земляные работы, начинает выкапывать грунт изнутри кольца. При этом нужна помощь напарника, так как вынутый грунт нужно будет удалять с места работы.

Постепенно кольцо начнет проседать. Когда его верхняя кромка сравняется с уровнем почвы, поверх него устанавливается второе кольцо, после чего работа продолжается до тех пор, пока он не приобретет необходимую глубину.

Бетонные колодцы прочные и долговечные, основной их недостаток – сложность монтажа. Чтобы обеспечить достаточную герметичность, необходимо произвести заделку стыков между кольцами. На места соединения отдельных элементов наносят цементный раствор, а после его высыхания – гидроизоляционную мастику.

Колодцы из пластика

Колодцы из пластика обладают множеством достоинств, они не подвержены коррозии, поэтому имеют продолжительный срок службы. Как правило, их изготавливают из гофрированных труб большого диаметра, так как гофра обладает большей прочностью, чем гладкая труба. Достоинств у пластикового колодца для дренажа немало:

Конструкции имеют небольшой вес, поэтому для монтажа не нужно привлекать подъемную технику.
Монтаж отличается быстротой, нет необходимости выполнять гидроизоляцию. Для соединения отдельных элементов применяют резиновые уплотнители, такие соединения остаются герметичными долгое время и не разрушаются при подвижках грунта.

При сооружении колодцев из пластика есть варианты. Можно купить готовое изделие. Такую конструкцию очень просто установить, что позволяет сэкономить время. У данного варианта есть только один недостаток – высокая стоимость, особенно, если требуется приобрести изделие большого диаметра.

Но если время в запасе есть, а на повестке стоит вопрос экономии средств, можно выбрать другой вариант. Колодец можно построить из пластиковой трубы подходящего диаметра. Конечно, это более сложный в исполнении вариант, но зато и более дешевый.

Как сделать самодельные монолитные бетонные кольца для смотрового колодца?

Колодцы такого типа можно сделать самостоятельно, вам нужны кольца – диаметром около 0.5 метра и более. Себестоимость — мешок цемента + работа и затраты на съёмную самодельную опалубку.

Для изготовления такого кольца нужна ровная площадка, 2 куска жести толщиной не менее 0.8 мм (одной ширины, но разной дины). Проволока, арматура (можно использовать стальную сетку), бетономешалка для приготовления бетона и нехитрые приспособления для фиксации опалубки.

Состав бетона – 1 к 3, ведро цемента на 3 ведра песка без щебня. Здесь каждый сам решает и выбирает рецепт. Зная диаметр кольца, можно посчитать длину окружности. Толщина стенки кольца – примерно 100 мм. Зная этот параметр, можно рассчитать длину окружности внешней стороны изделия.

Также важно правильно устроить сам дренаж

Монтаж дренажных смотровых колодцев

Смотровой колодец пластиковый должен располагаться в месте пересечения нескольких дренажных труб, которые имеют отверстия. Через них вода начинает просачиваться из почвы внутрь. Конструкция всех смотровых колодцев является схожей, она включает следующие элементы:

горловина;
лоток;
рабочая камера;
основа;
люк.

Типовой смотровой колодец должен иметь легкодоступную верхнюю часть. Поскольку она представляет собой люк с крышкой, то уровень жидкости может быть с легкостью проконтролирован. Колодец дренажный смотровой может иметь не только круглую форму, но и прямоугольную.

Даже при соблюдении всех этапов защиты системы от засорения на ее стенках через определенное время появляется мусор. Он устраняется путем гидравлической чистки. На стенки труб оказывается давление с помощью специального приспособления. В результате этого все отложения начинают отходить. Применять механические и химические средства для очистки системы перфорации невозможно, поэтому промывка происходит только с использованием воды.

Смотровые сооружения устанавливаются во время закладки системы. Дрены укладывают под углом, а также замкнутой цепочкой. Грунтовые воды должны попадать внутрь и самотеком покидать участок. Инструкция по монтажу смотрового колодца своими руками требует выполнения следующих основных шагов:

Вырыть вдоль дома траншею, глубина которой должна быть больше глубины основания фундамента.
Засыпать дно прорытой траншеи щебенкой либо раздробленным красным кирпичом.
Уложить мембранный материал, ширины которого должно хватать на закрытие системы одновременно с обсыпкой песком.
Монтаж колодцев производится по углам, укладываются дрены.
Установка смотровых окошек осуществляется выше уровня почвы.

Смотровые колодцы из пластика, размер которых составляет 315х1000 мм, имеют самую низкую стоимость, равную 1300 руб. Длина модели должна зависеть от расположения труб. Изделия для частных домов имеют диаметры, размеры которых начинаются от 500 мм. Для производственных целей обычно предусматриваются смотровые колодцы более крупных размеров. Это требуется для того, чтобы в дренажные колодцы пластиковые могли спускаться работники, чтобы сделать более тщательную очистку всей системы.
