Смотровой колодец для канализации: устройство колодца в ливневой и сточной системах

Виды колодцев

Чтобы понять какие и сколько колодцев необходимо установить на участке следует разобраться в их типах. Канализационная система может включать в себя следующие виды:

1. смотровой;
2. перепадный;
3. поворотный;
4. фильтрационный;
5. накопительный.

Каждый из них определяет за свою, определенную функцию, иногда они могут совмещаться в одном сооружении. Ниже подробнее рассмотрим каждый из них.

Смотровой

Смотровой канализационный колодец устанавливается на любой системе, независимо от степени ее сложности. Помогает контролировать работоспособность канализационного трубопровода и используется при обслуживании – прочистка, промывка и прочее. В зависимости от расположения разделяются на:

• линейные – при большой протяженности магистрали располагаются на прямых участках, через определенное расстояние;
• поворотные – устанавливаются в местах изменения направления трубопровода;
• узловые – монтируются в месте соединения нескольких труб в одну;
• контрольные – используются в местах соединения локальной канализации с централизованной.

Перепадный

Служит для изменения глубины закладки труб или скорости потока. Так же, могут применяться для обхода какого либо препятствия. Конструкция состоит из резервуара с расположенными на разной высоте подводящими и отводящими трубами, и дополнительными устройствами, например, ступени для гашения скорости. Так же как и предыдущий вид могут несколько различаться друг от друга:

1. классическая конструкция – стоки поступают через верхнюю, а отводятся через нижнюю трубу;
2. с отбойно — сливными стенками – для изменения скорости потока;
3. каналы с уклоном – для увеличения скорости;
4. конструкции с многоступенчатыми перепадами.

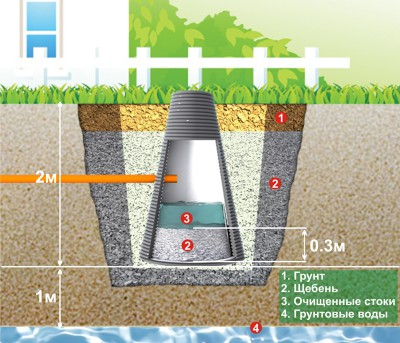

Фильтрационный

Эти модели используются в качестве устройства для почвенной доочистке стоков поступающих из септика. Конструктивной особенностью этого колодца является отсутствие дна и отверстия в стенках. Вместо этого, на дне и снаружи колодца устраивается дренажный слой из щебня или гравия.

Накопительный

Место для сбора и хранения стоков, проще говоря обычная выгребная яма

При его обустройстве важно, чтобы емкость была герметичной и регулярная очистка

Монтаж пластикового колодца

Готовые емкости из пластика или других полимерных материалов дает возможность все работы выполнить без привлечения грузоподъемной техники и экономит время. Главное, правильно выбрать место расположения конструкции и его размер. Монтаж выполняется в несколько этапов:

• Рытье и подготовка котлована.
• Фундамент – подушка из песка и щебня или заливное основание.
• Установка резервуара, при необходимости крепление к фундаменту.
• Включение в систему.

Во избежание заливки колодца любого типа, рекомендуется делать вокруг него отмостку из бетона по всему периметру горловины шириной 1,5 м.

Видео: Монтаж канализационного колодца из бетонных колец

Что собой представляет канализационный колодец, для каких целей он используется и что необходимо учесть при его выборе? Эти вопросы актуальны и по сей день, так как без полноценной системы утилизации сточных вод и отходов о комфорте проживания в загородном доме не может быть и речи.

Для того чтобы наружная канализация на даче или в коттедже отличалась эффективностью и надежностью, ее нужно не только правильно установить, но и корректно подобрать. В этой статье мы рассмотрим, что собой представляет канализационный колодец, построенный на основе бетонных колец.

Затопленная шахта смотрового колодца

Выбор такой конструкции неслучаен, так как, несмотря на то, что на рынке появляются полимерные и пластиковые аналоги, именно железобетонная конструкция повсеместно устанавливается за городом.

Перепадные колодцы

Перепадные колодцы – сооружения, предназначенные для сопряжения трубопроводов на различных отметках.

Необходимость устройства перепадных колодцев может возникнуть:

• при присоединении боковых веток к коллекторам или внутриквартальных сетей к уличным (рисунок 14, а);
• пересечении с инженерными сооружениями и подземными препятствиями (рисунок 14, б);
• затопленных выпусках в последнем перед водным объектом колодце (рисунок 14, в);
• во избежание превышения максимально допустимой скорости движения сточной воды или резкого изменения этой скорости (рисунок 14, г).

По конструкции перепады делятся на следующие типы:

• перепады с водосливом практического профиля и водобойным колодцем в нижнем бьефе (рисунок 15, а);
• трубчатые перепады, которые бывают различной конструкции, но с обязательной вертикальной трубой (рисунок 15, б);
• перепады с отбойно-водосливной стенкой (рисунок 15, в);
• шахтные многоступенчатые перепады различных конструкций, в которых гашение падающей энергии происходит на каждой ступени (рису нок 15, г);
• быстротоки – короткие каналы с большим уклоном (рисунок 15, д). Конструкции перепадных колодцев приведены на рисунках 16, 17.

Рисунок 14 – Случаи установки перепадных колодцев: 1 – подводящий трубопровод; 2 – перепадной колодец; 3 – отводящий трубопровод; 4 – препятствие

Рисунок 15 – Типы перепадов

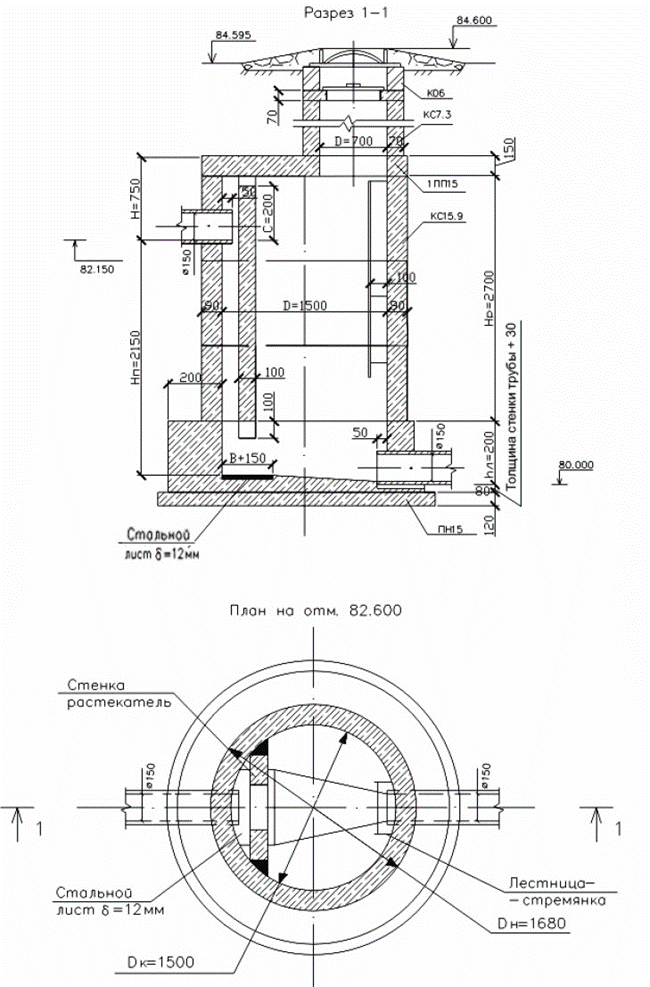

Рисунок 16 – Перепадной колодец

Рисунок 17 – Перепадной колодец с одним присоединением

На трубопроводах диаметром до 600 мм перепады высотой до 0,5 м допускается осуществлять без устройства перепадного колодца – путем слива в смотровом колодце.

Перепады высотой до 3 м на трубопроводах диаметром 600 мм и более следует принимать в виде водосливов практического профиля.

Перепады высотой до 6 м на трубопроводах диаметром до 500 мм включительно следует осуществлять в колодцах в виде стояка сечением не менее сечения подводящего трубопровода.

В колодцах над стояком необходимо предусматривать приемную воронку, под стояком – водобойный приямок с металлической плитой в основании. Для стояков диаметром до 300 мм допускается установка направляющего колена взамен водобойного приямка.

Монтаж

Установка смотрового колодца требует соблюдения требований СНиП. В них говорится, что лоток обязательно должен располагаться на плотной песчаной подушке. В зависимости от уровня промерзания грунт может понадобиться стеновой утеплитель. С этими целями котлован оборудуется глиняным или текстильным кожухом.

Общие требования по конструкции и установке колодцев:

Они должны располагаться на расстоянии друг от друга не менее 30 метров. Этот показатель зависит от диаметра магистрального трубопровода. К примеру, схема с трубой от 600 мм требует минимального расстояния между отводами 100 метров

Помимо этого, смотровые сооружения должны находиться на каждом «важном» участке канализационной системы;
Если выбран пластиковый отвод, то рекомендуется использовать кабельный тип трубопровода. Он отличается от классического гофрированной поверхностью, оснащенной многочисленными ребрами жесткости;
Для системы дренажа также важно, чтобы инспекционное сооружение не подмывалось грунтовыми водами.

Пошаговая инструкция по установке:

1. Подготавливается котлован. Выкапывается яма, которая на 50 сантиметров превышает размер колодца. После этого её стенки уплотняются, при необходимости выстраивается опалубка. По ней в дальнейшем можно залить защитный кожух;

Пример расположения

• На дно насыпается подушка из песка и щебня в равных пропорциях. Песок для смотрового колодца лучше брать речной – он более плотный;
• После производится погружение лотка (отрезка трубы, диаметр которого не менее 600 мм), и герметизация днища. Если выбран пластиковый отвод, то это можно сделать своими руками. Для установки моделей из чугуна и бетона потребуется воспользоваться услугами грузоподъемной техники;
• Выпуск трубы (канализации, водостока, дренажа) подключается к патрубкам колодца. Места стыков уплотняются, теплоизолируются и герметизируются. Чтобы в сети при эксплуатации не возникало перепадов давления отдельно нужно продумать вентиляцию смотрового отсека;

Фото: подключение труб

Свободное место по сторонам емкости засыпается песком и щебнем. Уплотняется. Через несколько дней процедуру нужно повторить;
Последней устанавливается крышка. Люки для смотровых колодцев подбираются по диаметру отвода и необходимым особенностям. Эксплуатировать канализацию можно будет уже через 3 дня после установки инспекционного сооружения.

Купить готовые смотровые колодцы можно в любых сантехнических магазинах, их цена зависит от марки и конструктивных особенностей. Например, модель от Uponor (300 мм) в СПб будет стоить 60 евро, а в Краснодаре – 58.

При монтаже автономной водоподающей коммуникации важно провести устройство смотрового колодца для водопровода. Он является важной частью сети, обеспечивает доступ к главным рабочим узлам магистрали

Здесь мастер может выполнять ремонтные работы при необходимости, укрывшись от холода или непогоды.

Строительство

Теперь расскажем, как построить канализационный колодец. После выбора местоположения и глубины было бы неплохо выполнить простейшую схему. На ней указывается расположение дома, канализационной трубы и колодца, габариты будущего сооружения.

Как размещать колодец для канализации в грунте

Рекомендуется заранее приобрести , провести обмер их диаметра, высоты каждого элемента. Из этих параметров складываются габариты требующейся ямы. Она должна быть немного шире и глубже, чем кольца, чтобы без проблем провести установку. Дополнительно необходимо предусмотреть .

Далее можно приступить к выполнению ямы. Подготавливая канализационный колодец своими руками, можно воспользоваться следующими способами.

Подготовка ямы

Ручная разработка при помощи лопат — достаточно сложный вариант, отнимающий много времени и сил. Если вам необходимо выполнить конструкцию с большой глубиной, то только на первый этап может уйти несколько дней.

Другой способ, как сделать канализационный колодец своими руками — привлечь специализированную технику, в том числе экскаватор. Он быстрее справится с поставленной задачей, существенно сэкономит время в процессе строительства.

После подготовки ямы можно приступить к следующим этапам.

Как монтировать канализационный колодец?

Для фильтрующих сооружений необходимо засыпать дно щебнем, его слой должен составлять не менее 40 сантиметров. Если конструкция будет полностью герметична, то в качестве основания используется плита из железобетона или бетонный раствор для заливки.

Закладка канализационных колодцев своими руками

На практике изготовить канализационный колодец своими руками можно из различных материалов, в том числе:

1. Железобетонных колец.
2. Кирпича.
3. Деревянных элементов.
4. Пластиковых конструкций.

Укладка из кирпича занимает достаточное количество времени, а деревянные конструкции быстрее повреждаются при высокой влажности

Может использоваться пластик, но работать с ним следует осторожно, чтобы не повредить элементы во время монтажа. Поэтому лучше всего применять железобетон, это самый надежный и долговечный материл на сегодня

https://youtube.com/watch?v=V1an9B2Bbz8

Как устроить канализационный колодец из ЖБИ? Кольца устанавливаются на подготовленное основание. Эти конструкции имеют огромный вес, для монтажа может потребоваться небольшой кран или манипулятор. Места соединения следует промазать герметиками — они исключат протекание стоков в почву.

Далее осуществляется подключение канализации. Оно проводится следующим образом:

1. Первоначально трубы от дома подводятся к колодцу. Они соединяются друг с другом, вам потребуется специальный аппарат для сварки металла.
2. В одном из колец пробивается отверстие требующегося диаметра, в зависимости от габаритов труб.
3. Проводится непосредственная установка с подводом системы канализации к конструкции. Место соединения с бетоном следует хорошо промазать герметиком, он исключает протечки.

После установки можно засыпать траншею с трубой. Непосредственно на сооружение устанавливается дополнительное перекрытие

Полости вокруг обсыпаются грунтом, почва осторожно укладывается на перекрытие, остается небольшое свободное отверстие

Установка крышки

Сверху устанавливается крышка. Ее следует гидроизолировать, чтобы внутрь не попадали дождевые и талые воды. Засыпать крышку грунтом не рекомендуется, она должна быть в свободном доступе и обеспечивать выход скапливающихся газов.

Установка канализационного люка

Хорошая вентиляция крайне важна в процессе дальнейшей эксплуатации. Внутри происходит разложение органических веществ, выделяется метан и сероводород. Их необходимо выводить на поверхность, большое скопление метана несет потенциальную угрозу для сооружения.

Теперь вы знаете, как установить канализационный колодец. Делая выводы, можно выделить несколько основных этапов строительства:

1. Подготовительные работы, выбор места и размеров, закупка материалов.
2. Подготовка ямы и траншеи для подвода трубы.
3. Укладка основания.
4. Установка колец.
5. Подключение канализации.
6. Установка перекрытия с крышкой и засыпка грунтом.

Виды канализационных колодцев

Назначение канализационного колодца и их классификацию по этому признаку определяет СНиП 2.04.03-85.

Смотровые канализационные колодцы по назначению бывают:

• линейные;
• поворотные;
• присоединительные или узловые;
• перепадные;
• дождеприёмники.

ГОСТ 8020-90 содержит раздел «Конструкции бетонные и железобетонные для канализационных колодцев…». Из самого названия видно, из каких материалов они должны изготавливаться.

Канализационный колодец линейный

Как видно из названия, линейный колодец строится там, где канализация имеет протяжённые прямолинейные участки. СНиП жёстко ограничивает расстояния между этими сооружениями. Оно зависит от того, какой диаметр имеют трубы. Например, если она имеет сечение до 150 мм, предусмотрено максимальное расстояние, равное 35 м. При размерах поперечника от 200 до 450 мм нужно располагать колодцы не дальше, чем в 50 м друг от друга. При максимальном сечении в 2 и более метров пролёт увеличивают до 300 м.

В этом же документе обозначены линейные размеры канализационного колодца, их размер определяет диаметр подведённых труб.

Линейный колодец

Для трубопроводов до 600 см установлена длина и ширина 1 м. В случае круглых колодцев внутренний диаметр не может быть меньше 1 метра.

Внимание! Если труба имеет сечение до 150 мм, а глубина залегания не превышает 1,2 м, допускается установка колодцев диаметром 600 мм. Они предназначены для ввода в них очищающих устройств, не требующих спуска рабочих

В основании канализационного колодца расположена бетонная площадка, называемая, полкой.

Внимание! Высота стенок от основания до плиты перекрытия должна составлять не менее 1,8 м. Верхний край трубы, который имеет наибольший диаметр, должен быть на одном уровне с полкой

Канализационный колодец оборудуется навесной лестницей и накрывается крышкой. Горловина в крышке должна иметь проём не меньше, чем 700 мм.

Отдельные требования есть и по высоте установки люков:

• над проезжей частью дорог люк возвышаться не должен;
• на зелёной зоне допускается монтаж выше поверхности земли на 5-7 см;
• на территории, не имеющей застройки, – не выше 20 см.

Конструкция люков должна обеспечивать безопасность входа и выхода из них обслуживающего персонала. Изделие должно выдерживать нагрузки от транспорта.

Важно! Если грунтовые воды превышают уровень бетонного основания сооружения, производится гидроизоляция стенок на высоту 0,5 м выше нахождения водонесущего слоя

Поворотные колодцы

В местах, где канализация изменяет направление, устанавливается поворотный колодец для канализации. Угол поворота согласно ГОСТ не может быть меньше 90 градусов. Технологические отверстия для входящих и выводных коммуникаций изготавливаются в необходимых местах для прямого входа, но обязательно должны быть на одном уровне в горизонтальной плоскости.

Канализационный поворотный колодец

Присоединительные колодцы

Требования к строительной части присоединительных колодцев аналогичны смотровым. Используются данные сооружения для размещения присоединений и ответвлений труб. Угол присоединения должен составлять более 90 градусов. Это условие можно не соблюдать, если производятся присоединения с перепадом их по высоте. В конструкции изделия предусматриваются дополнительные отверстия, обеспечивающие ввод труб.

Важно! Присоединения труб разных диаметров производится по шелыгам. Другой вариант (по уровню воды) возможен только при проектном обосновании

Присоединительный колодец

Перепадные колодцы

Если рельеф местности не допускает возможности провести трубы канализации под требуемым углом слива, обустраивают перепадные колодцы. Они могут использоваться для понижения или повышения уровня потока или снизить скорость его движения при большом уклоне труб.

Патрубки в этом случае располагаются на разных уровнях колодезных колец.

Перепадный колодец

1.Колодец из железобетонных элементов

СНиП, регламентирующий создание канализационных сетей, в том числе – и колодцев на них, писался в те времена, когда о крупных конструкциях из полимеров, да еще и высокой прочности еще и не помышляли.

Очистка канализации также осуществлялась исключительно ручным методом – откуда и появлялись дяденьки в люках.

Их задача была в том, чтобы проталкивать проволоку с прочисткой в сторону засора, в то время как помощники наверху вращали второй ее конец.

Для того чтобы человек мог опуститься внутрь и работать, и предусмотрены были следующие стандарты: минимальный размер колодца допускался 700 мм.

Далее продолжала колодцы канализационные серия типоразмеров: 1000, 1250, 1500, 2000 мм. В коих стандартах они и выпускаются до сих пор.

В том же размере выпускаются и круглые плиты – основание и перекрытие с отверстием под люк (ф700 мм).

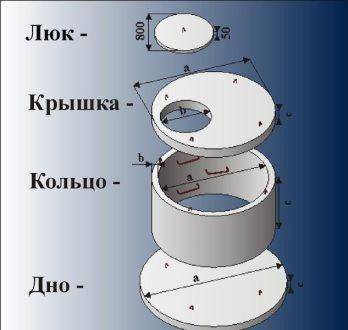

В итоге, стандартный железобетонный колодец состоит из следующих элементов:

• Круглое или прямоугольное основание
• Кольца
• Перекрытие с отверстием под люк
• Крышка люка (чугунная, в последнее время – бывает полимерная)

Круглая в плане форма была принята, так как она оптимально сопротивляется давлению окружающего грунта.

Стандартное и доборное железобетонные кольца

Поскольку заранее невозможно предугадать место использования, и кольца, и плиты основания выпускаются абсолютно ровными, лишь с закладными деталями (петлями) для монтажа.

В нижнем кольце при установке приходится пробивать отверстия в местах вхождения трубопроводов, а на плите – устраивать из бетона или цемента лоток соответствующей формы.

Используется такая конструкция и в смотровых колодцах всех типов, и в перепадных – с устройством соответствующих типу конструкций.

Высота колодца при этом набирается за счет нескольких колец – стандартных и доборных. Перед установкой следующего кольца приходится удалять монтажные петли предыдущего.

При этом все элементы конструкции, включая основание и перекрытие, а также – входы трубопроводов заделываются цементом.

Понятно, что гидроизоляция канализационных колодцев, устроенных подобным образом, оставляет желать лучшего.

В результате: сточные воды загрязняют грунт, а грунтовые воды – способствуют переполнению канализации.

Подготовка основания

Чтобы правильно смонтировать канализационную шахту и подключить ее к системе труб, особое внимание нужно уделить обустройству дна котлована. Как правило, для сборки очистных сооружений используют ЖБ колодцы. В отличие от пластика и других материалов, они более долговечны, поскольку не боятся температурных перепадов и воздействия влаги

Однако в случае их монтажа потребуется дополнительная гидроизоляция, о который мы расскажем подробнее, но чуть позже

В отличие от пластика и других материалов, они более долговечны, поскольку не боятся температурных перепадов и воздействия влаги. Однако в случае их монтажа потребуется дополнительная гидроизоляция, о который мы расскажем подробнее, но чуть позже.

Итак, устройство колодца накопительного типа предполагает следующую отделку дна котлована:

1. Слоем в 15-20 см засыпают мелкофракционную щебенку или гравий;
2. После этого минеральную подушку заливают бетонным раствором;
3. Чтобы вода из системы уходила самотеком, нужно сделать небольшой уклон днища в сторону отводящей трубы.

Рассмотрим устройство

В комплект смотровой шахты входит определённый набор рабочих элементов:

1. Армирующий каркас, который может быть квадратного сечения или круглой формы. Внутри конструкции устанавливается лестница.
2. Дна конструкции – гладкого нижнего перекрытия. Возможно его оснащение профилями под каналы.
3. Верхнего перекрытия, где предусмотрено отверстие под люк.
4. Рабочего (защитного) люка. Он может выполняться в форме круга или квадрата. На его внешнюю часть наносится маркировка, говорящая о разновидности колодца.

Основным материалом армирующего каркаса выступает железобетон. Армирующий каркас монтируется с помощью бетонных колец. Дно – это плита круглой формы.

В верхней части конструкции предусмотрена установка люка.

Благодаря современным технологиям, устройство колодцев канализации можно изготавливать из других материалов. Сборка смотровой конструкции, возможна не только из железобетона.

Основным рабочим элементом и конкурентом ЖБИ выступает пластмасса. Отдельно нужно сказать о люках, имеющих большое значение. Они могут быть:

1. Чугунными.
2. Стальными.
3. Полимерными.

Естественно, что стальные люки более прочные, по сравнению с остальными элементами. Если смотровой объект расположен на трассе или дороге с интенсивным движением, на этом месте укладывается металлический люк или чугунная решетка.

Пластиковые колодцы

Данный вариант резервуара 100 % является самым лучшим в соотношении «цена – качество». Наиболее удачный выбор водосборника для частных домов – пластиковый дренажный колодец для ливневой канализации. Цена такого сооружения вкупе с поразительными характеристиками не могут не привлечь внимания владельцев частных секторов. Готовый колодец в среднем обойдется в 10000-12000 рублей, объема которого будет достаточно для автономной системы водоотвода. Этот вид обладает целым рядом достоинств:

• вес (легкая конструкция, которую довольно просто перевозить);
• монтаж (пластиковые резервуары можно устанавливать вручную);
• комплектация (вместе с водосборником в комплекте всегда идет все необходимое для их монтажа и использования);
• морозостойкость (ни перепады температур, ни мороз не страшны таким колодцам);
• редкая очистка стенок (из-за гладкой поверхности на стенках водосборника практически не задерживается грязь, в отличие от железобетонных колец и металлических пластов, поэтому вопрос очищения возникает намного реже);
• устойчивость к воздействию химических веществ и солей;
• экологически чистый материал;
• низкая цена (если сравнивать полимерные колодцы с металлическими и железобетонными в вопросе цены, бесспорное преимущество будет на стороне первых).

Благодаря всем перечисленных характеристикам устройство колодцев ливневой канализации из пластика набирает популярность как в области частных хозяйств, так и в масштабах городских и районных властей, которые уже сейчас активно применяют их в парках, на автомобильных стоянках, скверах.

Общие сведения

В любой системе по отводу воды должен присутствовать как минимум один колодец или резервуар. Многие владельцы загородной недвижимости отдают предпочтение канализации автономного типа. Но стоит учитывать, что это довольно сложный типовой проект инженерной мысли, требующий определенных знаний и умений.

Ключевой элемент подобной системы – это канализационные колодцы, которые могут иметь любую форму – круглую, квадратную, прямоугольную. Они могут быть изготовлены из разного материала, будь это бетонные кольца, кирпичи или же готовые пластиковые емкости.

С конструктивной точки зрения устройство канализационных колодцев представлено несколькими составляющими:

• основанием;
• лотком;
• рабочей камерой;
• горловиной;
• люком.

Теперь стоит познакомиться с основными разновидностями канализационных колодцев, которые чаще всего устанавливают многие владельцы частного сектора.
