Скважина на воду своими руками: правила обустройства + разбор 4-х популярных способов бурения

Подготовка к бурению

Перед тем как приступать к бурению, нужно приготовить все конструктивные элементы иглы:

• основную трубу;
• наконечник;
• фильтр.

Главный элемент забивной скважины это труба, поэтому не стоит на ней экономить. В идеале, она должна быть сделана из нержавейки. Диаметр берется 1-1,5 дюйма – в большем нет необходимости.

Подготовительные работы проводятся в такой последовательности:

• труба режется на отрезки 1,5-2 метра;

• затем нужно сделать фильтр. Его длина составляет от 500 до 1500 мм. Для этого, на первом отрезке трубы сверлятся отверстия диаметром 5-6 мм с шагом в 10-20 мм в шахматном порядке;
• после этого, участок с насверленными дырками нужно по всей длине обмотать сеткой. Лучше, если она будет также из нержавейки. Для надежности, она припаивается к основе. Если же сетки нет, то можно намотать на колонну тонкую проволоку – на качество работы это не повлияет;
• следующий важный элемент – это наконечник. Он делается в виде конуса из металлического целика. Проще всего, обратиться к токарю – т.к. без специального инструмента его сделать не получится. При изготовлении, нужно придерживаться двух правил – диаметр иглы должен быть большим, чем основная колонна, и делать его лучше из того же материала, т.е. из нержавейки;
• теперь нужно подготовить части труб – на них нужно нарезать резьбу, т.к. это самый оптимальный вариант для соединения.

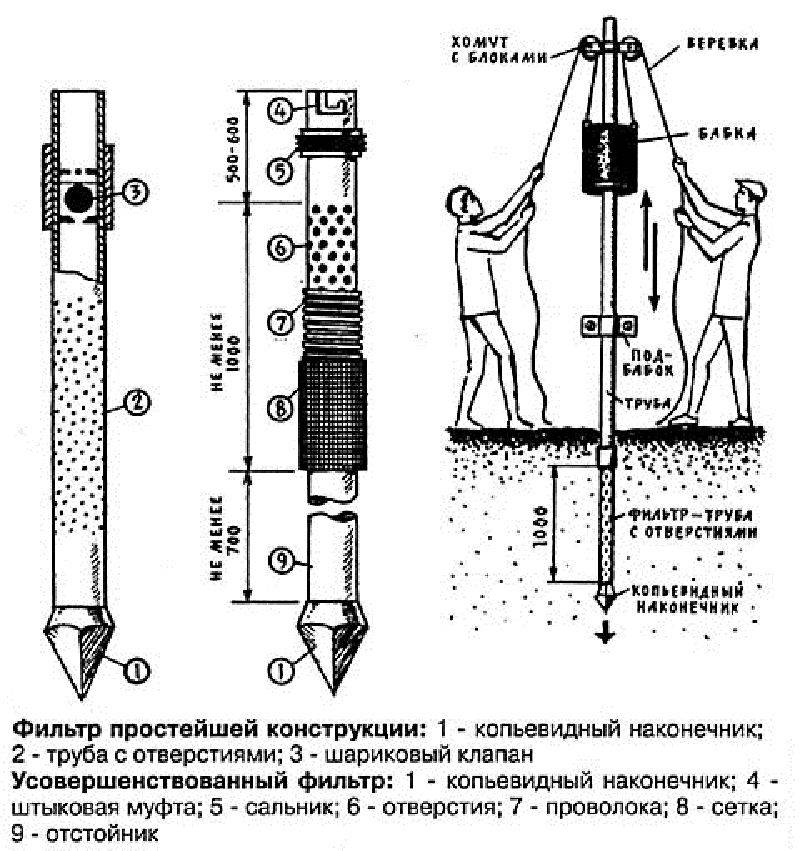

Наконечник с фильтром

Еще один вариант исполнения

На этом, подготовительные работы заканчиваются и можно переходить к бурильным работам.

Технологии обустройства абиссинской скважины

Обустройство абиссинского колодца возможно своими руками без привлечения дорогостоящей наемной силы. Для этого достаточно запастись минимумом инструментов, большинство из которых есть почти в каждом доме. А расходные материалы в виде труб, гаек и болтов можно приобрести в специализированном магазине или на строительном рынке.

Строительство скважины следует начинать с изготовления самой иглы и фильтра. Для этого понадобится труба примерно метровой длины и конусообразный наконечник, который приваривается к трубе.

Сам фильтр изготавливается следующим образом. В трубе просверливаются небольшие отверстия, желательно в шахматном порядке. После чего сверху крепится нержавеющая сетка при помощи хомутов или припаивается.

Внимание! Очень важно не использовать припой с примесями свинца. Так как при попадании в воду они способны вызвать тяжелое отравление

Существует несколько основных технологий бурения скважины своими руками:

Существует несколько основных технологий бурения скважины своими руками:

1. Забивание штангой.
2. Забивание бабкой.
3. Бурение при помощи шнека.

Забивание при помощи штанги

Для монтажа скважины по этой технологии потребуется штанга, которая представляет собой металлический прут длиной от 6 до 20 м. Обычно он удлиняется по мере заглубления.

Сама технология забивания проста. С помощью металлического прута ударяют по верхней части трубы. В результате этого наконечник, выполненный в виде конуса, погружается в грунт.

Забивание бабкой

Бабка – это специальное приспособление в виде тяжелого груза, масса которого в среднем составляет 25-30 кг. В процессе забивания она поднимается вверх за специальные ручки или в зависимости от конструкции с помощью веревок. Затем она отпускается и падает на специальную насадку подбабок (рис 3). По мере пробивания его перемещают вверх по трубе. А при необходимости эту трубу наращивают.

Совет! Если неизвестно на какой глубине располагается водоносный пласт, то после того как труба прошла первые 5 метров, нужно проверить наличие воды. Такой прием позволяет не проскочить водоносный слой.

Обычно первым признаком того что труба достигла водоносного слоя служит высокое водопоглощение, которое легко проверить. Для этого берется лейка с водой, и ее содержимое заливается в трубу. Если вода уходит очень быстро, то следует попробовать прокачать скважину при помощи насоса.

Бурение при помощи шнека

По сравнению с другими этот метод обустройства скважины своими руками имеет один существенный недостаток. Он подходит только для грунтов мягкой или средней степени твердости. При попадании твердых каменистых слоев шнек пробурить их не сможет.

Для того чтобы облегчить процесс бурения шнеком существует специальное устройство, состоящее из треноги с воротом дополненных сверху блоком. Рис 4.

Весь принцип бурения при помощи шнека состоит в следующем, при помощи садового бура или специальной установки создается скважина диаметром 5 см и глубиной около 8 метров. В процессе бурения штанга, идущая к шнеку, по мере необходимости наращивается.

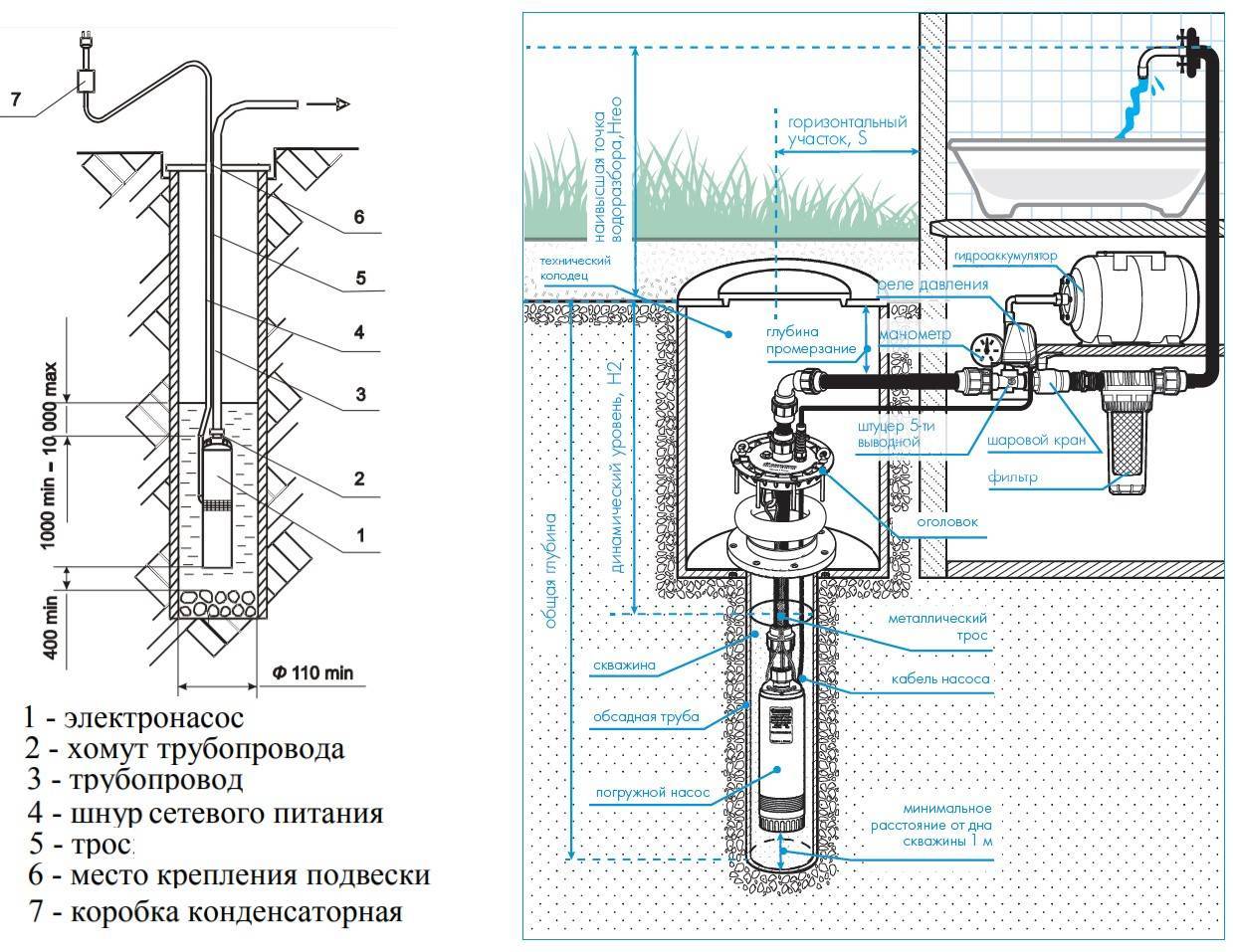

Насос погружной под скважину.

Станция с погружным насосом способна поднимать воду с глубины свыше десяти метров.

Непростым вопросом считается, как выбрать помпу, на какую высоту ее подвесить к обсадному трубопрокату.

Все оборудование можно размещать в любом месте по отношению к скважине, это не повлияет на его эффективность.

Внимание! Лучшим местом для установки насоса станет сухая подвальная комната либо первый этаж технического сооружения. Как защитить источник от влияния внешних факторов

Как защитить источник от влияния внешних факторов.

Защита скважины от проникновения осадков, грязи вокруг источника организуется с помощью помещения, которое располагается выше уровня земли или ниже.

1.Обустройство домика над землей.

Домик представляет собой павильон простой схемы. Его заглубляют неглубоко внутрь земли, оставляя вход, как отдельный погреб. Вокруг засыпают землей, организуя завалинку, что понизит уровень теплопотери.

Подобные конструкции возвышаются над скважинами, которые организуют в промышленных областях, редко на дачном участке. Под постройку домика придется отводить дополнительное место, что создаст неудобства на маленьком пространстве. Домик сложно утеплить самостоятельно, чтобы чувствовался эффект.

2.Скважина внутри жилого здания.

Вариантом защиты является эффективный, но редко применяемый способ. Под установку оборудования используют подвал в жилом помещении, или утепленную зимнюю теплицу, оранжерею.

Внутри здания источник получает защиту от хулиганов и попадания внутрь атмосферных осадков.

При этом монтаж и ремонт скважины становится удобным, доступным.

Оборудование работает бесшумно, лишь издавая небольшие щелчки, когда работает реле. Их неслышно снаружи, если помещение закрыто.

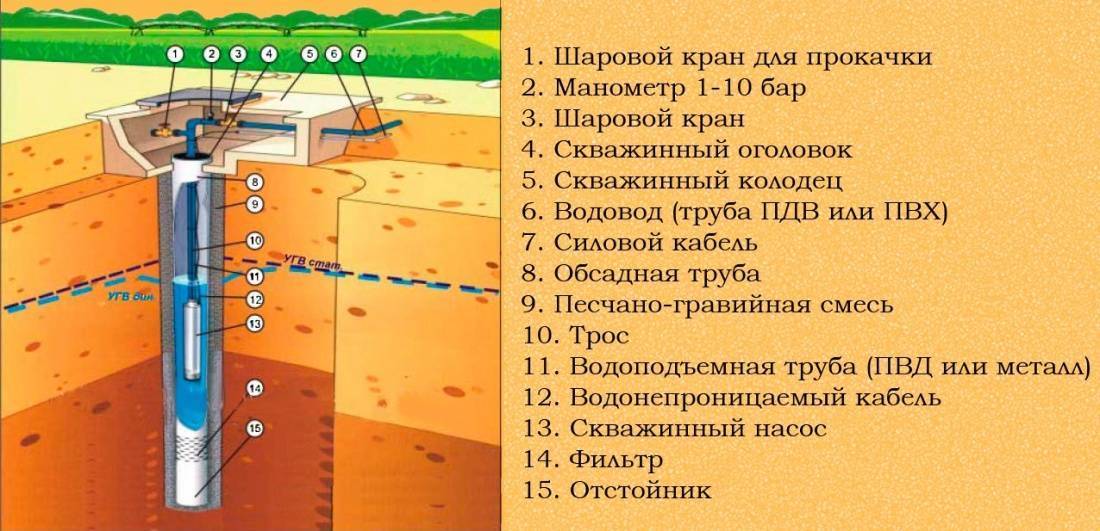

Для правильного монтажа первым делом следует пробурить скважину, далее над конструкцией возвести дом, а не наоборот.

3.Обустройство колодца – кессона.

Считается самым распространенным вариантом для защиты скважины – возведение колодца. Конструкция называется кессоном. Кессон устанавливают внутри земли, над почвой остается люк, поэтому он экономит место на участке.

Подземная конструкция поддается утеплению легче всего, причем особенность расположения нижней части не дает промерзнуть зимой, потому что находится ниже уровня промерзания почвы

Важно, правильно сделать гидроизоляцию

Кессоны производят из полимеров либо стали. Изделия из стали выдерживают различные удары, пучения почв во время морозов, поэтому считаются более прочными. Их применяют на участках с подвижным грунтом.

Внимание! Под кессон из металла требуется укладка бетонного основания, конструкции требуют тщательной теплоизоляции. Кессоны из полимерного материала противостоят образованию коррозии, конденсата внутри корпуса

Стоят данные изделия, выполненные на заводе, недешево. Отличаются легкостью монтажа, высокой степенью гидроизоляции

Кессоны из полимерного материала противостоят образованию коррозии, конденсата внутри корпуса. Стоят данные изделия, выполненные на заводе, недешево. Отличаются легкостью монтажа, высокой степенью гидроизоляции.

Кессон можно соорудить своими руками. Простым решением станет применение колец из железобетона, из которых монтируют колодец. Сверху конструкцию накрывают крышкой, оснащенную горловиной и люком

Дно также требует бетонирования. Самым сложным будет выполнить гидроизоляционные работы. Если выполнять гидроизоляцию с внешней стороны, лучше это делать с помощью битумного материала в рулонах, либо применяя мастику высокого качества. Для удобства проведения работ понадобиться вырыть котлован более широкий, чтобы достать стенки.

Для изоляции с внутренней стороны, швы зачеканивают, смазывают стены, крышу и дно с помощью полимерно–цементного раствора.

Своими руками кессон можно создать с помощью обожженного красного кирпича, мелкоразмерных блоков из бетона, бочки из стали.

Как ввести воду в дом из скважины – толщина ПНД трубы

С учетом среднего и пикового водопотребления для загородного дома оптимальным является диаметр 32 мм, обеспечивающий достаточную пропускную способность

Я всегда произвожу индивидуальный расчет для каждого отдельного заказчика, и в основу вычислений ложатся следующие показатели:

• Общее число потребителей – количество проживающих в доме людей
• Общее число точек водозабора и их максимальное пиковое потребление
• Потери пропускной способности на участке водоподготовки – системы фильтрации
• Длина подающего трубопровода (чем длиннее, тем больший диаметр требуется)
• Запас на возможность подключения дополнительных точек водопотребления впоследствии
• Тип насосного оборудования

В итоге я получаю значение пикового водопотребления при условии одновременного включения всех сантехнических приборов и оборудования. Чтобы все они работали правильно, труба должна обеспечивать пропускную способность большую, чем это значение.

Труба для воды – диаметр 32 мм.

Пропускная способность трубы зависит от ее внутреннего диаметра. Приведу несколько значений, чтобы вы могли ориентироваться:

• 25 мм – 750 литров в час
• 32 мм – 1620 литров в час
• 40 мм – 2500 литров в час
• 50 мм – 4700 литров в час

Давать значения для труб большего диаметра не вижу смысла, потому что дебит бытовых скважин редко превышает 5 тонн в час, да и потребление в частном доме значительно меньше. Оптимальный диаметр подающей трубы – 40-50 мм.

Основные виды скважин на воду

Существует несколько реальных способов добыть живительную влагу, о которых мы вам расскажем. Есть несколько технологий, которые можно использовать для самостоятельной добычи воды на загородном участке.

Выбирать подходящий вариант вам придется самостоятельно, поскольку он зависит от ландшафта местности, а также от технического оснащения, финансов и навыков, которыми вы обладаете. Рассмотрим основные скважинные конструкции.

Сложно отдать предпочтение какой-то одной конструкции: каждая имеет свои преимущества и недостатки, поэтому выбор зависит от ландшафта местности и от возможностей владельца участка

Трубчатый абиссинский колодец

Если на вашем участке есть родник, то обустройство колодца – отличный вариант добычи воды. Шахта этого сооружения будет играть роль накопителя жидкости. Если источник достаточно активен, до 2-х кубометров воды всегда будет находиться в вашем распоряжении.

Абиссинская скважина – это по сути, тот же колодец, но узкий и длинный. Благодаря тому, что его протяженность может составлять примерно 8-12 метров, в воду, которая его заполняет, не попадают загрязнения с поверхности почвы.

Абиссинский колодец часто называют скважиной-иглой, потому что труба, вбитая в землю при создании этого сооружения, действительно напоминает иглу

С технологией пробивки и обустройства скважины-иглы, иначе именуемого абиссинским колодцем, познакомит следующий видео-ролик:

Скважина на песок (фильтровая)

Заглубление этой конструкции на 15-30 метров осуществляется любым способом: шнековым, ударно-канатным, колонковым. Стенки скважины формируют с помощью трубы диаметром в среднем 100 – 180 мм.

Заглубленный конец скважинного ствола оснащен фильтром. В качестве фильтра используют сетку из нержавеющей стали, которую приваривают или припаивают к первому звену колонны труб перед погружением его в крупный песок с примесью гальки.

Так схематически можно представить конструкцию скважины “на песок”, где по номером 1 будет обсадная труба, под номером 2 – статистический уровень воды, а под номером 3 – сетчатый фильтр

Такая конструкция способна удовлетворить потребность в воде небольшого загородного дома с двумя водоразборными точками. Если эксплуатация сооружения носит сезонный характер, оно прослужит примерно лет пять. При постоянном использовании можно рассчитывать на 15 лет водоснабжения.

Когда же скважина все-таки заилится, её можно будет попытаться промыть. Если же реанимационные мероприятия не дадут желаемого эффекта, придется бурить новый ствол. Располагают его рядом с предыдущим.

Артезианская скважина без фильтра

Это сооружение не нуждается в фильтре. Такая скважина может достигать глубины 100 и более метров. Вода, добываемая с помощью такого сооружения, содержится в трещинах известняка. Скопившаяся в них за счет конденсации жидкость может быть не только кристально чистой, но и минерализованной.

Небольшая минерализация приемлема для повседневного использования. Если же добываемая вода по своему составу относится к числу минеральных вод, то использовать её в бытовых целях нельзя.

Схема артезианской скважины: 1 – кондуктор, 2- статистический уровень воды, 3- промежуточная колонна, 4- эксплуатационная колонна с перфорацией

Сложно заранее определить глубину скважины, которую придется пробивать в поисках воды. Можно только приблизительно сориентироваться, пообщавшись с соседями по участку и узнав у них, какие параметры имеют аналогичные сооружения на их территориях.

Грунтовые слои залегают неравномерно, поэтому полученные сведения всё равно нельзя считать точными для своего участка. По этой причине обсадные трубы приобретают с учетом корректировки полученных данных.

Процесс бурения

После того, как будет точно определено место для источника, можно приступать к установке иглы.

Процесс ручного бурения

Работы делаются в такой последовательности:

• если планируется использование иглы зимой, нужно заранее позаботиться об ее утеплении, поэтому желательно сразу вырыть котлован глубиной 1,5-2 метра;
• вначале, легче всего пробурить в земле отверстие на несколько метров. Для этого подойдет обычный садовый бур, хотя можно и сразу начинать с забивания;

• для забивания нужно использовать деревянную прокладку, либо специальную металлическую насадку, чтобы не повредить окончание трубы;

• по мере заглубления, дополнительные секции соединяются муфтами, при этом, все резьбовые соединения нужно хорошо герметизировать;
• чтобы узнать о достижении водоносного слоя, в трубу заливается вода – как только она начнет беспрепятственно уходить вниз, значит, нужный пласт найден;
• после этого, игла забивается еще на 500–600 мм и к ней монтируется насос.

В первую очередь, из трубы требуется удалить всю грязь, для этого ее нужно хорошо прокачать. Прокачка завершается, как только из насоса начнет поступать чистая жидкость.

Вообще, желательно сдать ее на лабораторный анализ, и если ее качество удовлетворительное, переходить к окончательному обустройству. Если же вода не очень, то можно попробовать заглубить еще на несколько метров.

Окончательный этап – это бетонировка основания вокруг скважины. Это защитит источник от проникновения верховодки.

Разновидности скважин

Мелко трубчатый колодец или (Абиссинская)

Простейшая скважина

Такая скважина имеет глубину от 8 до 13 м. Главное отличие её от колодца состоит в том, что в воду не попадают верхние слои грунтовых вод, посторонние загрязняющие примеси.

Скважина на песок

Схематическое изображение

• Эта скважина имеет конструкцию в виде трубы, заглубленной шнековым способом на 20 — 30 метров в почву.
• Конец трубы имеет множество отверстий, окутан нержавеющей сеткой. Конечный участок трубы с отверстиями (фильтрационная зона) погружают в песок, состоящий из крупной фракции и галечный примеси.
• Дебит такой скважины с легкостью покрывает расход воды на дачном участке или небольшой усадьбе с двумя — тремя местами забора воды.
• Такие конструкции могут служить до 5 лет, если их использовать периодически, при регулярной эксплуатации до 10 — 15 лет.
• Заиленную скважину промывают, пробуривают рядом новую шахту.

Артезианская

Схематическое изображение

Если на соседних делянках есть скважины такого типа, значит, в вашей местности водоносный горизонт может быть расположен в известняковом слое. С целью обнаружения глубины залегания воды заказывают экспериментальную скважину. Зачастую делают это в складчину, так как бурение артезианских скважин требует значительных финансовых затрат.

С помощью такой скважины можно добыть воду, которая залегает на глубине до 200 м. Она способна обеспечить не один загородный или дачный дом. Прослужит артезианская скважина как минимум 50 лет.

Дом-шалаш (А-образный дом): проекты, размеры, обустройство планировки, достоинства и недостатки | (75+ Фото & Видео)+Отзывы

Рекомендации по эксплуатации и уходу за скважиной

Вне зависимости от того, сделали ли вы миниатюрный источник для полива или полноценную артезианскую скважину, за своим «детищем» вам придется обязательно ухаживать. Основной уход сводится к своевременным очистным работам.

Как только вы заметите ухудшение или изменение напора воды не в лучшую сторону, появление примесей в виде ила либо песка, сразу же приступайте к прочистке. Игнорирование этой процедуры приведет к тому, что уже в ближайшее время ваша скважина станет гораздо менее эффективной. Потянете еще немного, и она забьется настолько, что проще будет вырыть новый источник, чем прочистить старый.

https://youtube.com/watch?v=evCaLRk3_tE

Для прокачки используйте водяной или воздушный компрессор. Он позволит избавиться от ила и песка. При неэффективности или низкой эффективности этих методов можно воспользоваться способами прочистки при помощи короткого замыкания или кислоты. Но лучше даже не думать о них без наличия соответствующих навыков. Это очень опасно и для самой скважины, и для обслуживающего ее человека. Если не удается очистить источник с помощью компрессора, вызовите соответствующих специалистов. Удачной работы!

7 блиц советов для тех, кто делает скважину сам

• Перед началом работ соберите сведения у соседей о том, на какой глубине вода в вашем регионе
• Если вода на уровне 5 м от поверхности, вам повезло. В этом случае можно сделать скважину садовым буром
• Не обязательно покупать устройство для бурения. Можно взять в наём малогабаритную буровую установку ручного типа
• При погружении трубы в шахту скважины не опускайте её на самое дно, а оставляйте на полметра выше от самой глубокой точки
• В трубе должны быть предусмотрены отверстия для вентиляции, иначе вода протухнет. Приделайте к трубе откидывающуюся крышку для доступа воздуха внутрь скважины
• Использование целостной пластиковой трубы облегчит и удешевит работу
• Возьмите пробы воды на анализ. Прозрачность воды, пригодной для питья, должна быть не меньше 30 см. Предельно допустимая концентрация нитратов не должна превышать 10 мг/дм3

Скважина на воду

Своими руками

8.3
Общий балл

Скважина на Воду

Актуальность информации

8.5

Доступность применения

7

Раскрытие темы

8

Достоверность информации

9.5

ПЛЮСЫ

Обеспечение бесперебойной подачей воды

МИНУСЫ

• Достаточно трудоемкий процесс
• Необходимо наличие спецоборудования

Рейтинг пользователей: Be the first one!

Распространенные ошибки

Большинство проблем связано с тем, что за дело берутся люди, не имеющие опыта. Все дело в том, что бурить скважину на участке своими руками нужно с филигранной точностью. Шурф должен быть вертикальным. Наклон, изгиб, излом приводит к тому, что невозможно установить обсадную трубу.

Но и тогда некоторые допускают следующие ошибки:

1. Перестарались. Это когда обсадная труба пронизывает водоносный слой и уходит в пласты, в которых нет воды. В данном случае обсада приподнимается, верхний элемент меняется на меньший. Необходимо добиться, чтобы скважина была заглублена до середины водоносного пласта.
2. Недоделали. Слишком короткая обсадная труба приводит к тому, что грунт внизу не раскреплен. Он обрушивается и блокирует поступление воды, засоряя обсаду. Для очистки используется желонка. После этого обсадная труба наращивается на недостающую длину.

Некоторые неправильно устанавливают погружной насос. Если он находится слишком низко, песок забивает входное отверстие, не позволяя воде попасть внутрь. Выход – поднять насос. Перед этим его вынимают, чистят фильтр грубой очистки, и скважину зачищают от песка желонкой.

Чтобы правильно поставить помпу нужно включенный насос плавно погружать в обсадную трубу. Наличие воды говорит о том, что водоносный слой достигнут. Далее опускать нужно медленно до тех пор, пока из трубы не пойдет вода с песком. Как только это произошло, погружной насос поднимают на полметра и фиксируют на этой отметке.

Подготовка места и оборудования

Перед началом работ нужно выбрать:

• место и тип скважины;
• метод бурения;
• диаметр обсадной трубы;
• насосное оборудование;
• инструменты для выполнения работ.

Погружной насос выбирают, исходя из размеров обсадной трубы, дебета скважины, потребности в воде и других показателей, продумать этот момент нужно еще до начала бурения, чтобы сооружение не было слишком узким для оборудования.

Тип скважины станет очевидным после такого разговора. Скорее всего, это будет вариант “на песок”. Место определяется санитарными нормами. Нужно сделать источник воды поближе к дому и как можно дальше от выгребной ямы, септика, животноводческих помещений и т.п. Абиссинский колодец иногда ставят даже в подвале дома.

Диаметр обсадной трубы и насосное оборудование нужно подбирать одновременно. Самыми эффективными считаются погружные насосы. Разница между диаметром устройства и стенками обсадной трубы должна составлять хотя бы 5-10 мм.

Выбор и установка насоса

Чтобы после бурения правильно обустроить скважину на воду, выбирают тип электронасоса с необходимыми характеристиками, от его параметров зависит выбор кессонного колодца или адаптера при обустройстве источника водоснабжения. Все электронасосы по способам расположения относительно скважины делят на две большие группы, отличающиеся друг от друга своими параметрами.

Поверхностные

Поверхностные центробежные насосы с КПД около 50% чаще других типов используют для подачи воды, у большинства моделей глубина всасывания не превышает 8 м, поэтому их размещают рядом со скважиной или на небольшом удалении от нее.

При большом расстоянии между насосом и источником каждый метр водяного столба по вертикали переводят в 7 м по горизонтали при диаметре труб 1 дюйм с учетом гидравлических потерь в арматуре, отводах, тройниках. Таким образом, поверхностный насос можно размещать не только в кессоне, но и доме, если водный уровень близок к поверхности почвы, к примеру, при зеркале (статическом уровне) в 5 м электронасос можно установить в подвале коттеджа на 20 м от скважины.

Отдельно стоящие наружные насосы очень редко используют в бытовом водоснабжении, обычно их эксплуатируют в составе станций, где на один каркас ставят электронасос, гидравлический аккумулятор, напорное реле и манометр, соединяя их через фитинги и гибкую подводку.

Поверхностные бытовые насосные станции способны прокачивать воду объемом до 5 м3/ч при максимуме напора около 50 м, что делает их пригодными для снабжения водой дома с семьей из пяти человек.

Центробежный поверхностный насос – внутреннее устройство

Погружные

Большая группа глубинных насосов работает по центробежной схеме, такие агрегаты обладают наивысшим КПД среди всех видов, доходящим до 65% у высокотехнологичных дорогих моделей Grundfos. По параметрам погружные насосы значительно превосходят наружные, объем прокачиваемой жидкости в бытовых моделях доходит до 20 м3/ч, максимальный напор достигает 300 м благодаря использованию ряда ступеней с рабочими колесами, последовательно повышающими давление.

На рынке насосного оборудования встречаются другие виды погружных электронасосов с иным принципом действия, их список состоит из следующих типов:

Вибрационные

Популярные бытовые модели электромагнитного принципа действия, всасывающие воду за счет обратного и поступательного движения встроенного поршня, присоединенного к якорю электромагнитной катушки. Максимальный объем подачи вибрационных помп не превышает 1,5 м3/ ч, напор доходит до 80 м при КПД около 35%.

Средняя цена вибрационных помп лежит в районе 1400 руб., в быту их не используют для постоянного водоснабжения из-за низких технических характеристик, применяя в основном для полива, дренажных работ, прокачки скважин, заполнения бассейнов и резервуаров водой, других хозяйственных целей. Вибрационные помпы могут откачивать сильно мутную и грязную воду без повреждения электрической части и корпуса (поэтому их используют для прокачки скважин), но резиновые поршень и клапан обратного хода истираются частицами песка и через некоторое время могут потребовать замены.

Центробежный и вибрационный погружные электронасосы – внутреннее устройство

Шнековые

Агрегаты такого принципа действия часто называют винтовыми, по принципу действия они напоминают бытовую мясорубку, в которой жидкость перемещается за счет вращения спирального шнека. Винтовые модели не столь популярны на рынке, их преимуществом является возможность работы с вязкими и мутными средами. КПД шнековых агрегатов не превышает 50%, подача до 15 м3/ч, напор доходит до 100 м.

Вихревые

В подобного типа электронасосах вода всасывается лопастями рабочего колеса через отверстие сбоку корпуса и выталкивается крыльчаткой через боковой патрубок в той же плоскости. Расстояние между лопастями и стенками рабочей камеры для снижения гидравлических потерь минимально, поэтому вихревые модели работают только с чистой водой из артезианских скважин. КПД таких устройств также невысок (около 50%), бытовые агрегаты имеют средние технические параметры с наивысшими подачей в 5 м3/ч и напором 100 м.

Винтовой и вихревой насосы — конструкция
