Обустройство скважины без кессона — варианты и технологии

Сравнение преимуществ и недостатков обоих вариантов

Чтобы лучше понять, что лучше: адаптер или кессон и какой вариант для вашей скважины лучше выбрать, проведем сравнение этих двух технологий по нескольким важным критериям.

Стоимость. Преимущество здесь за скважинным адаптером. Цена самого устройства несоизмеримо меньше, чем у кессона любого типа. Разница в себестоимости становится еще заметнее, если учесть необходимость найма автокрана для монтажа массивной кессонной камеры;
Трудозатраты. По этому показателю кессонные камеры опять уступают. Чтобы установить адаптер, потребуется лишь углубиться вдоль обсадной трубы ниже уровня промерзания грунта. В центральной части России он составляет порядка 1 м, в Сибири может достигать 1,5-2 метров. Сделать всю работу по его установке по силам одному человеку в течение дня. А вот для монтажа кессона придется изначально вырыть вокруг скважины яму большого размера и глубины, а после этого выполнить монтаж кессонной камеры. Затраты сил и времени в этом случае будут намного большими;
Долговечность. Правильно смонтированный, и защищенный от воздействия осадков и грунтовых вод, кессон способен прослужить не один десяток лет. Особенно это касается модификаций, отлитых из полимера. Скважинные адаптеры не отличаются подобной долговечностью. Использующиеся в них резиновые уплотнители могут прийти в негодность уже через 4-5 лет, что потребует демонтажа всей конструкции;
Дополнительные функции. Кессонная камера позволяет разместить внутри себя полный набор водоподающего оборудования: насоса, гидроаккумулятора, фильтров, автоматики управления и т.д. Надежная защита от холода и механических воздействий обеспечит их надежное функционирование круглый год. Также внутри можно оборудовать систему разветвлений для подачи воды одновременно в несколько уровней и даже строений. Так можно обеспечить водой от одной скважины сразу гараж, систему летнего водопровода, или несколько домов. Скважинный адаптер ничего подобного обеспечить не может. Он имеет одну рабочую функцию – защита стыка подающего водопровода со скважинной трубой.

Как выбрать кессон для скважины

Одним из первых пунктов, на что обращают внимание дачники — толщина металла стенки кессона. Считается, что 3 мм это плохо, и она быстро проржавеет, а 4 мм стенка это лучший выбор потому, что толстая и дольше будет сохранять свои свойства. Это все миф! Ниже мы развеем популярные заблуждения и расскажем, как выбрать кессон для скважины

Это все миф! Ниже мы развеем популярные заблуждения и расскажем, как выбрать кессон для скважины.

Вот то, что определяет правильный кессон:

Главное качественная гидроизоляция. Обычная окраска долго не продержится, а дальше коррозия съест любой толщины металл. К тому же, очень часто, при ручном монтаже кессона, краска повреждается. Поэтому, если денег не много, тогда вместо кессона с толщиной металла 4 мм и гидроизоляцией в виде окраски, покупайте кессон с 3 мм стенкой и делайте хорошую гидроизоляцию на основе битума. Гидроизоляция важней толщины металла!
Гидроизоляция металлического кессона изнутри не требуется, достаточно покрасить любой краской и все будет нормально.
Второй, но не менее важный пункт — ввод трубы в кессон. Для этого используется специальная гильза под вашу обсадную трубу. Металлические кессоны с ровным дном не годятся, о них написано здесь.
Третий пункт. Какой кессон лучше круглый или квадратный? Круглый менее удобный потому, как его площадь меньше и установив всю (тоже круглый), в нем места совсем не останется. Обслуживать скважину будет совершенно неудобно.
Существуют байки от продавцов, о повышенной жесткости круглого кессона, что его не раздавит и прочее

Не стоит обращаться на это внимание, ничего нигде не раздавит, там просто нет таких напряжений.
Кессон лучше выбрать с горловиной. Он удобней в использовании и его лучше получается защищать от холода.
И последний важный пункт: вывод водоподающей трубы из кессона в дом

Обычно в стенку кессона врезана небольшая труба с двухсторонней резьбой, к внутренней резьбе подходит водоподающая труба от скважины, а от наружной резьбы труба отходит на дом. Это позволяет пройти стенку кессона, но наружная резьба будет закопана под землю и в случае протечки придется все раскапывать и ремонтировать. Это случается достаточно регулярно.
Хорошим вариантом будет вварить в стенку кессона гильзу и через нее провести водоподающую трубу, это уберет все соединения внутрь кессона и повысит надежность конструкции. К сожалению, так мало кто умеет делать.

Срок службы таких кессонов запросто превысит срок эксплуатации скважины.

Обустройство скважины без кессона

В обсадной колонне выполняется отверстие под адаптер ниже отметки промерзания грунта.
Установка устройства производится частями. Вначале одну его часть помещают изнутри, чтобы патрубок с резьбой виделся в проделанном отверстии колонны. В него вставляется пластиковая водопроводная труба.
Присоединение к водопроводной трубе второй части адаптера. Затем нужно подключить в устройство глубинный насос и опустить всю конструкцию в скважину.
Стыковка двух частей адаптера. Она происходит уже на глубине – их нормальное соединение будет сопровождаться характерным щелчком замка.
Вывод электропроводки и страховочного троса. Они были предварительно закреплены на насосе, а после установки адаптера выводятся в оголовок.

Преимущества и недостатки

Применение кессонов длительное время являлось классическим вариантом при выполнении автономных источников водоснабжения. Именно поэтому обустройство скважины без кессона при помощи адаптера до сих пор воспринимается далеко не однозначно. Хотя несколько лет использования указанной технологии в различных климатических зонах России доказали её эффективность и право на жизнь.

Указанный метод обладает целым рядом преимуществ:

Установка данного изделия освобождает владельца скважины от необходимости выполнения земляных работ в таких объёмах, каких потребовала бы установка кессона. А это весьма существенная экономия семейного бюджета.
Отсутствует необходимость приобретения такого дорогостоящего устройства, каким является кессон.
Использование адаптера даёт возможность провести водопровод достаточно близко от газопровода или канализационного коллектора.
Ремонт скважинного оборудования значительно упрощается.
Защита скважины от вандализма, т к. она в указанном исполнении не бросается в глаза. А демонтировать установленный в ней насос возможно только с использованием специального устройства.

схема обустройства скважины с адаптером

К недостаткам, которые следует учитывать, принимая решение — «кессон или адаптер для скважины», относятся:

Не рекомендуется использовать изделие, если обустраивать предстоит скважину большой глубины.
Если в доме негде установить оборудование для водоснабжения.

Строительство приямка своими руками

Земляные работы желательно проводить в межсезонье. В этот период охлажденный влажный грунт имеет более плотную структуру и потому не так осыпается.

Рытье котлована под приямок

Для строительства приямка выкапывают котлован глубиной в 1,5-2 метра. Его размеры должны быть больше на 30-40 см внутреннего сечения сооружаемой конструкции. Дно котлована выравнивают и тщательно утрамбовывают. Чтобы защитить стенки котлована от попадания воды, их стоит на время обложить пленкой.

Самыми популярными и простыми в исполнении являются приямки прямоугольной и круглой формы.

Объем и габаритные размеры приямка определяется исходя из того, чтобы свободно разместить элементы системы и обеспечить к ним беспрепятственный доступ

Нужно ли бетонировать дно приямка – спорный вопрос. С одной стороны монолитный «пол» удобен для проведения ремонтных работ и обслуживания скважины. Он исключит проникновение паводковых вод в затрубное пространство в случае затопления сооружения в межсезонье. Однако подвижки грунта, происходящие из-за периодического промерзания и оттаивания, способны его изрядно повредить и перекосить.

Самый лучший способ обустройства дна приямка – соорудить «подушку» из щебня и песка толщиной в 10-15 см. В качестве водонепроницаемого слоя можно использовать глину. Образующиеся в результате усадки грунта ямки нужно будет лишь периодически выравнивать.

Возведение стен сооружения

Стены приямка можно соорудить, используя для этого бетонные кольца или оставшихся после демонтажа какой-либо постройки битый кирпич. Для возведения стен нужной толщины кирпич укладывают в один слой.

При желании стенки сооружения можно сделать бетонными. Для этого из старых необрезных досок сколачивают опалубку на расстоянии 7-10 см от стен котлована устанавливают арматурную сетку. А затем полости опалубки заливают бетонным раствором.

В процессе возведения стен приямка не забудьте оставить достаточное количество проемов, которые понадобятся для подведения кабелей и водопровода

Через 5-7 дней, когда раствор приобретет необходимую прочность, приямок перекрывают деревянными балками или досками.

Чтобы снизить вероятность размывания стенок приямка паводковой водой, их снаружи засыпают слоем гравия. С внутренней стороны сооружение лучше выложить слоем утеплителя, например, листами экструдированного пенополистирола.

Оголовок приямка можно прикрыть на выбор:

бетонной крышкой;
металлическим люком;
дощатым щитом, усиленным деревянными брусками.

Крышку приямка делают съемной, что иметь возможность в любой момент провести профилактический осмотр или выполнить ремонтные работы. Например: демонтировать трубу или поднять насос.

Особенности скважины без кессона с адаптером

Скважину без кессона можно оборудовать с помощью специального адаптера. Тогда вывод труб проводят через обсадные коммуникации. Схема адаптера состоит из двух частей. Первая крепится к обсадной трубе. Вторая подсоединяется к трубе, где крепится насос. При погружении его в воду обе части плотно прилегают друг к другу. Герметичность обеспечивает резиновое кольцо.

Многие используют адаптер, поскольку он надежный и его легко монтировать

Выполнить установку адаптера можно своими руками. Процесс простой и не требует много времени. Такой вариант обустройства широко распространен в европейский странах и стремительно набирает обороты на отечественном рынке.

Плюсы использования адаптера:

Доступная цена. Такое обустройство обойдется дешевле, чем строительство кессона.
Легкий монтаж. Можно выполнить самому. Нет необходимости в помощи специалиста.
Надежность и долговечность. Конструкция абсолютно герметична.
Простая эксплуатация и ремонт.
Привлекательный внешний вид.

Установка адаптера возможна, даже если рядом с водопроводом проходят другие коммуникации. Смонтировать в таком случае кессон невозможно. Обустройство адаптера займет несколько часов. Сначала монтируется основная часть оборудования, а затем ответная часть.

Но установка адаптера не всегда является возможной. Его монтаж возможен, когда водозабор обеспечен в одну обсадную трубу. Использовать адаптер для пластиковых труб запрещено. Тогда будет нарушена необходимая герметичность. Оптимально применять устройство только для стальных труб.

Обустройство скважины может подразумевать установку кессона. Придется потратиться на саму конструкцию, а работа достаточно сложная. Вместо него можно установить приямок, сделав его из подручных материалов. Также возможен монтаж адаптера. Это достаточно выгодный вариант, но не всегда возможный.

Как подобрать оборудование для подачи воды

Автономное водоснабжение комплектуется следующим набором оборудования:

Насос. Для подачи воды из скважины применяются погружные или поверхностные модели.
Автоматика. Предназначена для управления помпой, что обеспечивает защиту двигателя от перегрузок.
Гидроаккумулятор. Бывает открытым или закрытым. Более удобными считаются закрытые мембранные баки, благодаря которым рабочее давление сохраняется на одном уровне. Для установки емкости открытого типа выбирают самый высокий участок водопровода. Чаще всего это – чердак или потолок последнего этажа. Закрытые накопители не имеют ограничений по месту монтажа.

На процедуру, как оборудовать скважину для воды своими руками, напрямую влияет особенности места размещения оборудования, и конкретные модули, которые будут для этого использоваться.

Возможные варианты выполнения работ

Полноценное обустройство скважины своими руками без кессона может быть осуществлено двумя вариантами:

правильно сделать приямок;
воспользоваться адаптером.

Рассмотрим эти оба варианта детальнее.

Устройство приямка

Самым простым решением является монтаж приямка. По своему устройству он напоминает кессон, и отвечает за выполнение нескольких функций:

оберегает доверенное оборудование от минусовых температур и механических повреждений;
предотвращает попадание в скважину посторонних предметов, включая природные осадки;
является надежным сооружением для удобного размещения и проведения технического обслуживания целого комплекса оборудования.

Ввиду плохой герметичности, данное сооружение не пригодно в местах, где грунтовые воды залегают близко к поверхности, на глубине до 5 метров.

При обустройстве скважины на воду необходимо предвидеть, что места соединений в бетонной конструкции способны пропускать влагу. Для увеличения герметичности используется специальная емкость из металла или пластика, которая может устанавливаться в грунт и прочно крепиться в местах соединения со скважиной. Данные стыки обрабатываются герметиком.

В сухой местности, приемлемым вариантом конструкции приямка считается использование бетонных колец для колодца, либо устанавливаются деревянные щиты и заливается железобетонная конструкция. Может еще использоваться кирпичная кладка. Между стенками и грунтом размещается гидроизоляция из полиэтиленовой пленки.

Дно приямка бетонируется или засыпается щебнем. С внутренней стороны стенок устанавливается теплоизоляционный слой, обеспечивающий полноценную работу оборудования в зимнее время. Крышка приямка может быть выполнена из металлического листа, деревянной или пластиковой конструкции.

При ее монтаже необходимо предусмотреть возможность открывания при первой необходимости. Это понадобится для проведения профилактических работ и технического обслуживания. Кроме этого, оголовок должен быть прочным и утепленным. Желательно его закрывать на замок, что обеспечит сохранность оборудования от посторонних лиц.

Применение адаптера

Вторым вариантом – выступает адаптер, являющийся специальным устройством, который подсоединяется к скважине с помощью обсадной трубы. Он превосходно работает при ежедневном отборе воды, и при условии, когда скважиной не пользуются месяцами. При его применении, трубы скважины могут быть металлическими или пластиковыми, однако они должны быть достаточно прочными для выдерживания погружного насоса и всего навесного оборудования.

Адаптер состоит из двух частей, скрепляющихся между собой. Он устанавливается для оберегания наружной части скважины от промерзания. Позволяет проложить отвод воды ниже точки промерзания грунта.

Его основные элементы:

резьбовой патрубок, который подключается к скважине ниже точки промерзания и формирует узел для подведения воды к дому;
тройник с заглушкой, соединяющий трубу скважины с основной частью адаптера.

Схема подключения адаптера заключается в том, что в процессе движения вода поднимается по водозаборной трубе и через него направляется в дом. В качестве материала для адаптера может быть нержавеющая сталь, латунь или бронза.

Виды кессонов для скважины

Предназначенные для скважин кессоны разделяются по форме, объему и материалу изготовления. Если это сооружение делается своими руками, то по конфигурации оно может быть каким угодно. Но зачастую частники предпочитают приобретать готовые цилиндрические или прямоугольные изделия заводской сборки. Для установки их надо лишь поместить в вырытый заранее котлован, а потом засыпать все землей.

Существующие схемы планировки дачного участка в 10 соток и более без проблем позволяют разместить на территории у дома скважину и кессон. Объем последнего редко превышает 6000 литров (1,5 х 1,5 метра в ширину и длину). Этого с избытком хватает для всего комплекта насосного оборудования. Еще и остается место для спустившегося внутрь с целью обслуживания техники человека.

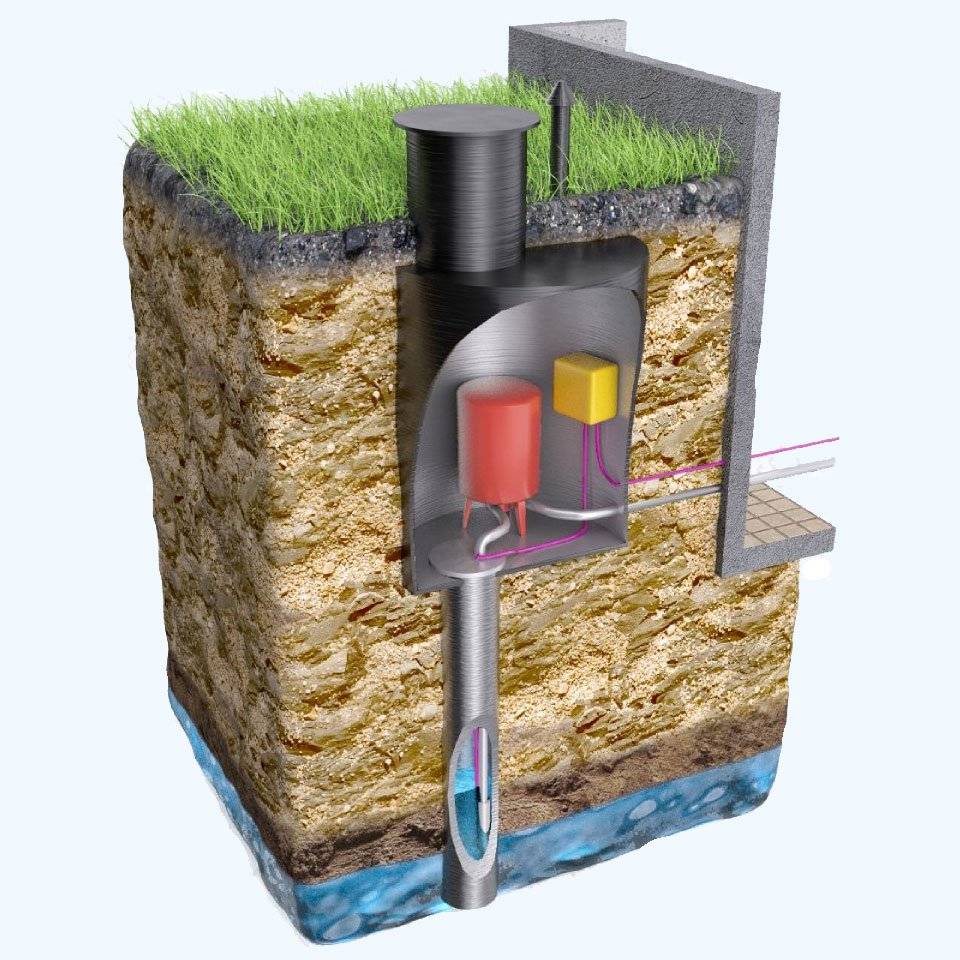

Металлический вариант

Если металлические кессоны не обработать антикоррозийными составами, то долго в земле они не прослужат. Влага будет воздействовать на металл снаружи из почвы и изнутри, поступая из горловины скважины. Чтобы установить на обсадной требе готовую конструкцию, нужен кран. А самостоятельный монтаж кессона из стальных листов потребует навыков обращения со сварочным аппаратом. По трудоемкости установки этот вариант выигрывает лишь у аналога из бетона.

Из бетонных колец

Без крана в случае с железобетонными кольцами не обойтись. При этом не все схемы вариантов планировки участка 15 соток даже здесь подойдут. Мало на нем подобрать место для скважины, необходимо еще также предусмотреть площадку для автокрана и грузовика с ЖБИ. Проблем установка кессона из ж/б колец вызовет массу. Часто для оборудования подобного сооружения лучше выбрать пластиковую (стеклопластиковую) модификацию.

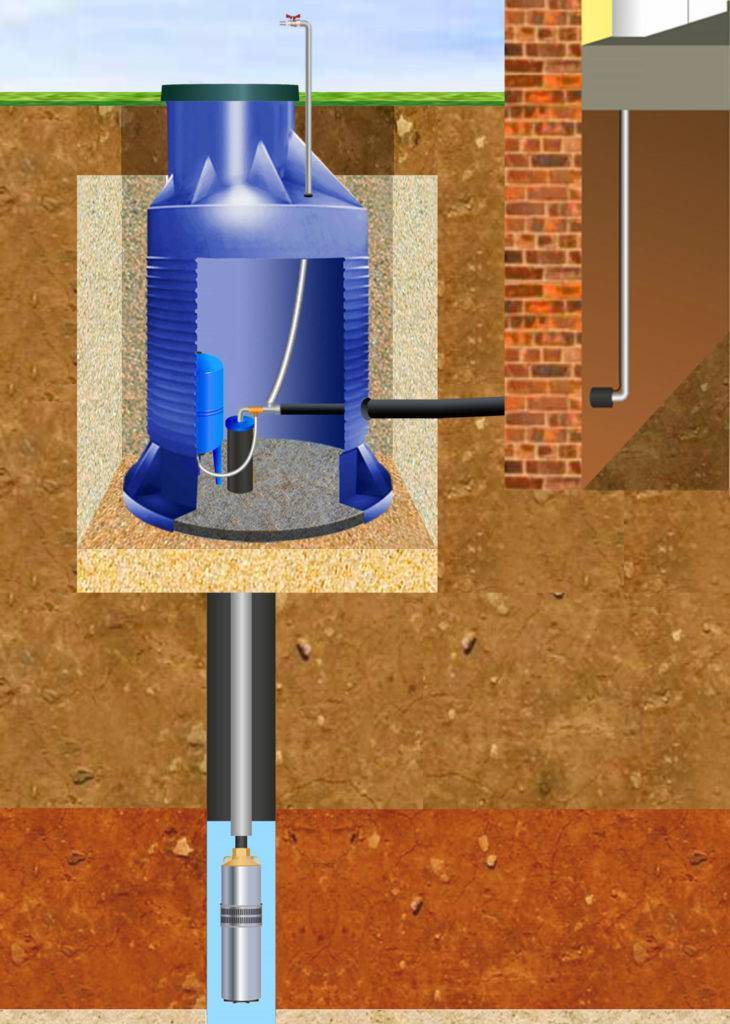

Пластиковый вариант

Небольшой вес пластикового кессона позволяет во время его установки обойтись без крана силами двух человек. Но ему требуется тяжелый «якорь» в виде бетонной плиты, который не позволит этому сооружению всплыть из земли при паводках. Плюс любая конструкция из пластика не отличается сильно высокой прочностью. Это бетонный или металлический кессон при пучении по зиме не раздавит. Пластиковый вариант вполне может и повредить давление грунта.

Самодельный из кирпича

Типы подключения

Обвязать устьевую скважину можно при помощи нескольких способов. Перед принятием решения учитываются затраты на оборудование и работы, параметры колодца, климатические условия и тип насоса.

Открытый вариант является наиболее дешёвым способом обвязки скважинного насоса. Он подходит в тех случаях, когда использование водоразборной точки будет происходить только в тёплый период. Во время обустройства проводятся такие работы:

Обрезается верхняя часть обсадной трубы так, чтобы над землёй остался только небольшой участок.
На устье закрепляется оголовок. Именно на нём будет подвешиваться электрический насос, напорная труба и кабель питания.
С помощью специальных переходников подключается водопровод, а также подаётся кабель питания. Трубы и провод размещаются на поверхности.

В таком типе подключения есть большое количество недостатков, среди которых плохая защищённость от промерзания, риск кражи оборудования, прокладка трубопровода по поверхности земли. При использовании глубинного насоса большую часть оборудования придётся размещать в отдельной постройке или же в доме, а это дополнительные неудобства.

При помощи приямка можно добиться более высокой защиты, а также обеспечить лучшую обвязку по сравнению с летним вариантом. Обустройство включает в себя такие этапы:

Выкапывание ямы требуемой глубины, которая обеспечит защиту системы от зимнего промерзания.
Сооружение стен из кирпича, газосиликата, керамзита или бетона (с применением опалубки).
Обустройство внешней гидроизоляции из гравия.
Установка крышки из бетонной плиты или листового металла. Лучше использовать первый вариант.

Также желательно сделать пол из слоя песка или щебня. В некоторых случаях заливается стяжка. Во время сооружения приямка следует учитывать уровень грунтовых вод. Если гидроизоляция плохо сделана или вовсе отсутствует, то при высоком залегании водоносного пласта колодец всегда будет затоплен. Из-за этого не желательно устанавливать электронасос в приямке.

Скважинный адаптер

С этим устройством можно не устанавливать дорогостоящий кессон, но насосное и другое оборудование придётся разместить в отдельном сарае или же в доме. Кроме дешевизны, преимуществом применения адаптера является то, что обсадную трубу можно полностью спрятать под землёй.

Монтаж выполняется следующим образом:

Обсадная труба обрезается по уровню земли и обкапывается вглубь примерно на полтора метра.
При помощи коронки вырезается отверстие в трубе для монтажа адаптера.
Адаптер устанавливается снаружи, а глубинный насос опускается в колодец при помощи напорной трубы, на которой он закреплён.
Лишняя часть опорной трубы обрезается, и на это место устанавливается ласточкин хвост (так называется второй элемент адаптера).
На металлической трубке адаптер опускается в скважину.
Вырытая яма засыпается землёй.

Монтаж можно произвести самостоятельно. Необязательно прибегать к услугам специалистов. Если используется кессон, то лучше сделать его закрытым. Вся конструкция должна быть максимально герметичной.
