Онлайн-калькулятор расчета производительности вентиляции
Расчет вентиляции, как правило, начинается с подбора оборудования, подходящего по таким параметрам, как производительность по прокачиваемому объему воздуха и измеряемому в кубометрах в час. Важным показателем в системе является кратность воздухообмена. Кратность воздухообмена показывает, сколько раз происходит полная замена воздуха в помещении в течение часа. Кратность воздухообмена определяется СНиП и зависит от:
- назначения помещения
- количества оборудования
- выделяющего тепло,
- количества людей в помещении.
В сумме все значения по кратности воздухообмена для всех помещений составляют производительность по воздуху.
Расчет производительности по кратности воздухообмена
Онлайн-калькулятор расчета системы вентиляцииСледующий этап в расчете вентиляции — проектирование воздухораспределительной сети, состоящей из следующих компонентов: воздуховоды, распределители воздуха, фасонные изделия (переходники, повороты, разветвители.) Сначала разрабатывается схема воздуховодов вентиляции, по которой производится расчет уровня шума, напора по сети и скорости потока воздуха. Напор по сети напрямую зависит от того, какова мощность используемого вентилятора и рассчитывается с учетом диаметров воздуховодов, количества переходов с одного диаметра на другой, и количества поворотов. Напор по сети должен возрастать с увеличением длины воздуховодов и количества поворотов и переходов.
|
Проектируя системы вентиляции, необходимо находить оптимальное соотношение между мощностью вентилятора, уровнем шума и диаметром воздуховодов. Расчет мощности калорифера производится с учетом необходимой температуры в помещении и нижним уровнем температуры воздуха снаружи.
Расчет мощности калорифера
| Методика расчета мощности калорифера Р = T * L * Сv / 1000, где: Р — мощность прибора, кВт; T — разница температур на выходе и входе системы, °С; L — производительность м?/ч. Cv — объемная теплоемкость воздуха = 0,336 Вт·ч/м?/°С. Напряжение питания может быть однофазным 220 В или трехфазным 380 В. При мощности более 5 кВт желательно использование трехфазного подключения. |
Также при выборе оборудования для системы вентиляции необходимо рассчитать следующие параметры:
Список источников
- vent-vozduh.ru
- stroy-okey.ru
- sms161.ru
- www.calc.ru
- retailengineering.ru
- sovet-ingenera.com
- oventilyatsii.ru
- mr-build.ru
- oventilyacii.ru
- kaminguru.com
- ventilationpro.ru
- kachestvolife.club
Важность воздухообмена для человека
По строительным и гигиеническим нормам, каждый жилой или производственный объект необходимо обеспечить системой вентиляции.
Главное ее назначение – сохранение воздушного баланса, создание благоприятного для работы и отдыха микроклимата. Это значит, что в атмосфере, которой дышат люди, не должно наблюдаться переизбытка тепла, влаги, загрязнений различного рода.
Нарушения в организации системы вентиляции приводят к развитию инфекционных болезней и заболеваний дыхательной системы, к снижению иммунитета, к преждевременной порче продуктов питания.
В излишне влажной и теплой среде быстро развиваются болезнетворные микроорганизмы, на стенах, потолках и даже на мебели появляются очаги плесени и грибка.
Схема вентиляции в двухэтажном частном доме. Вентиляционная система оборудована приточно-вытяжной энергосберегающей установкой с рекуператором теплоты, который позволяет повторно использовать тепло выводимого из здания воздуха
Одним из условий сохранения здорового воздушного баланса является правильное проектирование системы вентиляции. Каждая часть воздухообменной сети должна быть подобрана, исходя из объемов помещения и характеристик воздуха в нем.
Предположим, в небольшой квартире достаточно хорошо налаженной приточно-вытяжной вентиляции, тогда как в производственных цехах обязательна установка оборудования для принудительного воздухообмена.
При строительстве домов, общественных учреждений, цехов предприятий руководствуются следующими принципами:
- каждое помещение нужно обеспечить системой вентиляции;
- необходимо соблюдать гигиенические параметры воздуха;
- на предприятиях следует установить устройства, увеличивающие и регулирующие скорость воздухообмена; в жилых помещениях – кондиционеры или вентиляторы при условии недостаточной вентиляции;
- в помещениях разного назначения (например, в палатах для больных и операционной или в офисе и в комнате для курения) необходимо оборудовать разные системы.
Чтобы вентиляция соответствовала перечисленным условиям, нужно сделать расчеты и подобрать оборудование – приборы подачи воздуха и воздуховоды.
Также при устройстве вентиляционной системы необходимо правильно выбирать места забора воздуха, чтобы не допустить поступления загрязненных потоков обратно в помещения.
В процессе составления проекта вентиляции для частного дома, многоэтажного жилого здания или производственного помещения рассчитывают объем воздуха и намечают места монтажа вентиляционного оборудования: водухообменных установок, кондиционеров и воздуховодов
От размеров воздуховодов (в том числе домовых шахт) зависит эффективность воздухообмена. Выясним, каковы нормы скорости потока воздуха в вентиляции, указанные в санитарной документации.
Необходимость качественной вентиляции
Сначала необходимо определить, почему важно обеспечить попадание воздуха в помещение через вентиляционные каналы. Согласно строительным и гигиеническим нормам, каждый промышленный или частный объект должен иметь качественную систему вентиляции. Главной задачей такой системы является обеспечение оптимального микроклимата, температуры воздуха и уровня влажности, чтобы человек при работе или отдыхе мог себя чувствовать комфортно
Это возможно только тогда, когда воздух не является слишком тёплым, переполненным различными загрязнителями и имеет довольно высокий уровень влаги
Главной задачей такой системы является обеспечение оптимального микроклимата, температуры воздуха и уровня влажности, чтобы человек при работе или отдыхе мог себя чувствовать комфортно. Это возможно только тогда, когда воздух не является слишком тёплым, переполненным различными загрязнителями и имеет довольно высокий уровень влаги
Согласно строительным и гигиеническим нормам, каждый промышленный или частный объект должен иметь качественную систему вентиляции. Главной задачей такой системы является обеспечение оптимального микроклимата, температуры воздуха и уровня влажности, чтобы человек при работе или отдыхе мог себя чувствовать комфортно. Это возможно только тогда, когда воздух не является слишком тёплым, переполненным различными загрязнителями и имеет довольно высокий уровень влаги.
Некачественная вентиляция способствует появлению инфекционных заболеваний и патологий дыхательных путей. Кроме этого, быстрее портятся продукты питания. Если воздух имеет очень большой процент влаги, то на стенах может образоваться грибок, который может в последующем перейти на мебель.
Свежий воздух может попасть в помещение разными способами, но основным его источником всё же является качественно вмонтированная система вентиляции. При этом в каждом отдельном помещении она должна просчитываться под его конструктивные особенности, состав воздуха и объём.
Стоит отметить, что для частного дома или квартиры небольших размеров будет достаточно установить шахты с естественной циркуляцией воздуха. Для больших коттеджей или производственных цехов нужно монтировать дополнительное оборудование, вентиляторы для принудительной циркуляции воздушных масс.
При планировке здания любого предприятия, цехов или общественных учреждений больших размеров необходимо следовать таким правилам:
- в каждой комнате или помещении необходима качественная система вентиляции;
- состав воздуха должен отвечать всем установленным нормам;
- на предприятиях следует устанавливать дополнительное оборудование, с помощью которого можно регулировать скорость обмена воздуха, а в целях частного использования — менее мощные вентиляторы, если естественная вентиляция не справляется;
- в разных помещениях (кухня, санузел, спальня) требуется монтировать разные типы систем вентиляции.
Также следует проектировать систему таким образом, чтобы воздух был чистым в том месте, где он будет забираться. В противном случае в вентиляционные шахты и затем в комнаты может попадать загрязнённый воздух.
Во время составления проекта вентиляции, после того как необходимый объём воздуха рассчитан, проделываются отметки, где должны находиться вентиляционные шахты, кондиционеры, воздуховоды и прочие комплектующие. Это относится как к частным коттеджам, так и к многоэтажным домам.
От размеров шахт будет зависеть эффективность работы вентиляции в целом. Необходимые к соблюдению правила по требуемому объёму указаны в санитарной документации и нормах СНиП. Скорость воздуха в воздуховоде в них также предоставлена.
Сколько потребуется
Не редко при строительстве задается такой вопрос: сколько воздуховодов потребуется на данное здание? Вопрос этот хороший, от количества будет зависеть, правильно ли собрана вентиляционная система в целом. И, конечно, от этого зависит сама работоспособность этой системы.
Чаще всего встречаются случаи, когда требуется всего лишь один воздуховод. К примеру, многим предприятиям небольшого размера, вполне хватает одного. И это отвечает поставленным нормам. В детском саду воздуховод один, но большого сечения. В небольшом салоне красоты так же воздуховод один, но сечение уже гораздо меньше.
А вот если помещение внушительных размеров, например, завод или торговый центр. Здесь одним воздуховодом не ограничиться. То есть, количество зависит напрямую от площади помещения, в котором установлена данная система. В санитарных нормах четко прописано, на какую площадь сколько нужно воздуховодов.
Еще на число воздуховодов влияют денежные средства. Один большой воздуховод дороже нескольких маленьких. Нельзя не сказать и о том, что шума от двух воздуховодов гораздо больше, чем от одного, но большого. Кроме того, большой воздуховод издает гораздо меньше шума, чем маленький, так как в маленьком скорость потока воздуха больше, чем в большом.
Расчет скорости воздуха в воздуховоде по сечению: таблицы, формулы
При расчете и установке вентиляции большое внимание уделяется количеству свежего воздуха, поступающего по этим каналам. Для вычислений используются стандартные формулы, которые хорошо отражают зависимость между габаритами вытяжных устройств, скоростью движения и расходом воздуха
Некоторые нормы прописаны в СНиПах, но в большинстве своем имеют рекомендательный характер.
Общие принципы расчета
Воздуховоды могут быть изготовлены из различных материалов (пластик, металл) и иметь разные формы (круглые, прямоугольные). СНиП регулирует только габариты вытяжных устройств, но не нормирует количество притяжного воздуха, т. к. его потребление в зависимости от типа и назначения помещения может сильно различаться. Этот параметр высчитывается по специальным формулам, которые подбираются отдельно.
Нормы установлены только для социальных объектов: больниц, школ, дошкольных учреждений. Они прописаны в СНиПах для таких зданий. При этом отсутствуют четкие правила по скорости движения воздуха в воздуховоде. Есть только рекомендуемые значения и нормы для принудительной и естественной вентиляции в зависимости от ее типа и назначения, их можно посмотреть в соответствующих СНиПах. Это отражено в таблице, приведенной ниже.
Скорость движения воздуха измеряется в м/с.
Рекомендуемые скорости воздуха
Дополнить данные в таблице можно следующим образом: при естественной вентиляции скорость движения воздуха не может превышать 2 м/с независимо от ее назначения, минимальная допустимая – 0,2 м/с. В противном случае обновление газовой смеси в помещении будет недостаточным. При принудительной вытяжке максимально допустимым считается значение 8 -11 м/с для магистральных воздуховодов. Превышать данные нормы не следует, т. к. это создаст слишком большое давление и сопротивление в системе.
Формулы для расчета
Для проведения всех необходимых вычислений необходимо обладать некоторыми данными. Чтобы вычислить скорость воздуха, понадобится следующая формула:
ϑ= L / 3600*F, где
ϑ – скорость потока воздуха в трубопроводе вентиляционного устройства, измеряется в м/с;
L – расход воздушных масс (данная величина измеряется в м3/ч) на том участке вытяжной шахты, для которого производится вычисление;
F – площадь поперечного сечения трубопровода, измеряется в м2.
По данной формуле и производится расчет скорости воздуха в воздуховоде, причем его фактическое значение.
Из этой же формулы можно вывести и все остальные недостающие данные. Например, чтобы рассчитать расход воздуха, формулу необходимо преобразовать следующим образом:
L = 3600 x F x ϑ.
В некоторых случаях подобные вычисления производить сложно или не хватает времени. В этом случае можно использовать специальный калькулятор. Встречается множество подобных программ в интернете. Для инженерных бюро лучше установить специальные калькуляторы, которые обладают большей точностью (вычитают толщину стенки трубы при расчете ее площади поперечного сечения, ставят большее количество знаков в число пи, высчитывают более точный расход воздуха и т. д.).
Знать скорость движения воздуха необходимо для того, чтобы вычислить не только объем подачи газовой смеси, но и для определения динамического давления на стенки каналов, потерь на трение и сопротивление и т.д.
Несколько полезных советов и замечаний
Как можно понять из формулы (или при проведении практических расчетов на калькуляторах), скорость воздуха увеличивается при уменьшении размеров трубы. Их этого факта можно извлечь ряд преимуществ:
- не возникнет потерь или необходимости в прокладке дополнительного вентиляционного трубопровода для обеспечения необходимого расхода воздуха, если габариты помещения не позволяют провести каналы больших размеров;
- можно прокладывать трубопроводы меньших размеров, что в большинстве случаев проще и удобней;
- чем меньше диаметр канала, тем дешевле его стоимость, снизится цена и на доборные элементы (заслонки, клапаны);
- меньший размер труб расширяет возможности монтажа, их можно расположить так, как нужно, практически не подстраиваясь под внешние стесняющие факторы.
Однако при прокладке воздуховодов меньшего диаметра необходимо помнить, что при повышении скорости воздуха повышается динамическое давление на стенки труб, увеличивается и сопротивление системы, соответственно потребуется более мощный вентилятор и дополнительные расходы. Поэтому до монтажа необходимо тщательно провести все расчеты, чтобы экономия не обернулась большими затратами или даже убытками, т.к. постройку, не соответствующую нормам СНиП могут не допустить до эксплуатации.
Правила определения скорости воздуха
Скорость движения воздуха тесно взаимосвязана с такими понятиями, как уровень шума и уровень вибрации в вентиляционной системе. Проходящий по каналам воздух создает определенный шум и давление, которые возрастают с увеличением количества поворотов и изгибов.
Чем больше сопротивление в трубах, тем ниже скорость воздуха и тем выше производительность вентилятора. Рассмотрим нормы сопутствующих факторов.
№1 — санитарные нормы уровня шума
Нормативы, указанные в СНиП, касаются помещений жилого (частных и многоквартирных домов), общественного и производственного типа.
В таблице, представленной ниже, вы можете сравнить нормы для помещений различного типа, а также территорий, прилегающих к зданиям.
Часть таблицы из №1 СНиП-2-77 из параграфа «Защита от шума». Максимально допустимые нормы, относящиеся к ночному времени, ниже дневных значений, а нормы для прилегающих территорий выше, чем для жилых помещений
Одной из причин увеличения принятых норм как раз может быть неправильно спроектированная система воздуховодов.
Уровни звукового давления представлены в другой таблице:
При введении в эксплуатацию вентиляционного или другого оборудования, связанного с обеспечением благоприятного, здорового микроклимата в помещении, допускается лишь кратковременное превышение обозначенных параметров шума
№2 — уровень вибрации
Мощность работы вентиляторов напрямую связана с уровнем вибрации.
Максимальный порог вибрации зависит от нескольких факторов:
- размеров воздуховода;
- качества прокладок, обеспечивающих снижение уровня вибрации;
- материала изготовления труб;
- скорости потока воздуха, проходящего по каналам.
Нормы, которых стоит придерживаться при выборе вентиляционных устройств и при расчетах, касающихся воздуховодов, представлены в следующей таблице:
Предельно допустимые значения локальной вибрации. Если при проверке реальные показатели выше норм, значит, система воздуховодов спроектирована с техническими недочетами, которые необходимо исправить, или мощность вентилятора слишком велика
Скорость воздуха в шахтах и каналах не должна влиять на увеличение показателей вибрации, как и на связанные с ними параметры звуковых колебаний.
№3 — кратность воздухообмена
Очистка воздуха происходит благодаря процессу воздухообмена, который подразделяется на естественный или принудительный.
В первом случае он осуществляется при открывании дверей, фрамуг, форточек, окон (и называется аэрацией) или просто путем инфильтрации через щели на стыках стен, дверей и окон, во втором – с помощью кондиционеров и вентиляционного оборудования.
Смена воздуха в комнате, подсобном помещении или цеху должна происходить несколько раз в час, чтобы степень загрязнения воздушных масс была допустимой. Количество смен – это кратность, величина, также необходимая для определения скорости воздуха в вентканалах.
Кратность вычисляют по следующей формуле:
N=V/W,
где:
- N – кратность воздухообмена, раз в 1 час;
- V – объем чистого воздуха, заполняющего помещение за 1 ч, м³/ч;
- W – объем помещения, м³.
Чтобы не выполнять дополнительные расчеты, средние показатели кратности собраны в таблицы.
Например, для жилых помещений подходит следующая таблица кратности воздухообмена:
Судя по таблице, частая смена воздушных масс в помещении необходима, если ему характерна высокая влажность или температура воздуха – например, в кухне или санузле. Соответственно, при недостаточной естественной вентиляции в данных помещениях устанавливают приборы принудительной циркуляции
Что случится, если нормативы кратности воздухообмена не будут соблюдаться или будут, но в недостаточной степени?
Произойдет одно из двух:
Кратность ниже нормы. Свежий воздух прекращает замещать загрязненный, вследствие чего в помещении увеличивается концентрация вредных веществ: бактерий, болезнетворных микроорганизмов, опасных газов
Количество кислорода, важного для дыхательной системы человека, уменьшается, а углекислого газа, напротив, увеличивается. Влажность повышается до максимума, что чревато появлением плесени
Кратность выше нормы
Возникает, если скорость перемещения воздуха в каналах превышает норму. Это негативно влияет на температурный режим: помещение просто не успевает нагреваться. Излишне сухой воздух провоцирует болезни кожи и дыхательного аппарата.
Чтобы кратность обмена воздуха соответствовала санитарным нормам, следует установить, убрать или отрегулировать вентиляционные приборы, а при необходимости и заменить воздуховоды.
Помогите разобраться с диаметром воздуховода
Полученное значение округляем в большую сторону и подбираем нужный типоразмер. Для этого используется таблица диаметров вентиляционных труб:.
Для определения размеров сторон сечения для труб прямоугольной формы потребуется следующая таблица:. Используя ширину a и высоту b , указанные в таблице в левой колонке, можно получить площадь сечения по формуле:. Сравнивая площади сечений труб различных размеров и требуемую площадь, рассчитанную исходя из воздухообмена и скорости потока, можно подобрать нужный типоразмер.
Обратить внимание!
В приведенных выше таблицах указаны расходы воздуха для отдельного размера сечения при различной скорости. Сравнивая этот показатель с требуемым воздухообменом L , можно подобрать нужный типоразмер, не прибегая к вычислению сечения по формуле. Как рассчитать необходимый диаметр трубы для вентиляции?
Сопротивление воздухопроводной сети. Параметры помещений:. Для дополнительной очистки приточного воздуха будет установлен угольно-пылевой фильтр тонкой очистки класса EU5 расчет сопротивления сети будем вести при загрязненных фильтрах. Итак, наша схема:.
Для эффективной работы системы отвода воздуха необходимо грамотно рассчитать длину наружной части воздуховода. Этот канал объединяет все потоки вентиляционной системы и служит для отвода воздуха из помещения во внешнюю среду. Определить точную высоту вентиляционной трубы над крышей можно при помощи таблицы.
Зачем нужен расчет диаметров воздухопроводов
Для этого достаточно знать диаметр. При расчетах диаметров воздуховодов вентиляции учитывают следующие показатели:. Таблица 1. Оптимальная скорость воздушного потока в трубах вентиляции. Когда известна пропускная способность будущих воздуховодов, можно рассчитать сечение воздуховода вентиляции:.
Хотя для расчетов вентиляции существует множество программ, многие параметры все еще определяются по старинке, с помощью формул. Расчет нагрузки на вентиляцию, площади, мощности и параметров отдельных элементов производят после составления схемы и распределения оборудования. Это сложная задача, которая под силу лишь профессионалам. Но если необходимо подсчитать площадь некоторых элементов вентиляции или сечение воздуховодов для небольшого коттеджа, реально справиться самостоятельно.
Если необходимо рассчитать диаметр вентиляционной трубы прямоугольного сечения, ее показатели подбирают исходя из полученной площади сечения круглой трубы. Расчет площади вентиляции необходим в том случае, когда элементы изготавливаются из листового металла и нужно определить количество и стоимость материала.
Воздухообмен в помещении
Определение воздухообмена в помещении прежде всего завит от типа помещения, бытовое, коммерческое или промышленное использование. Часы и время работы, интенсивность и т.д. В таблице представленные типовые примеры кратности для расчета полного желаемого воздухообмена в помещении.
Кроме типа помещения косвенно на определение воздухообмена влияет тип оборудования которое вы собираетесь использовать в помещении, а именно: производительность вентилятора; давление воздуха создаваемое вентилятором; протяженость и сечение вентиляционной системы; использование рециркуляции, рекуперации или приточно-вытяжной вентиляции; используемые климатические системы кондиционирования.
Для правильного обустройства вентиляции необходимо определить количество воздухообмена воздуха в помещении в течение часа, существует несколько способов.
Один из способов определения полного воздухообмена основан на кратности воздухообмена, где кратность выбирается в зависимости от вида помещения и составленная на основе проведенных исследований. Согласно таблицы кратности для каждого помещения.
L = V пом * Kр (м3/ч),
Где,
L– Объем воздуха для полного воздухообмена М3/ч;
V пом – объем рассчитываемого помещения, м3;
Кр – кратность воздухообмена, основанная на таблице кратности.
Определение объема помещения производится по следующей формуле:
V (м3) = A * B *H
Где,
А — ширина помещения в метрах;
В — длина помещения в метрах;
Н — высота помещения в метрах.
В зависимости от полученного объема воздуха выбирается вентиляционное оборудование.
Углубленный расчет полного воздухообмена
Также при расчете полного воздухообмена в помещении можно использовать формулу, в которой указывается нормативное количество воздуха на одного человека для данного помещения:
L = L1 * NL (м3/ч),
Где,
L1 – нормативное количество воздуха из расчета на одного человека, м3/ч*чел;
NL – общее количество людей одновременно прибывающих в помещении
Существует следующее нормативное количество воздуха на человека:
20 м3/час на одного человека — при незначительной физической активности;
45 м3/час на одного человека — при легкой физической активности;
60 м3/час на одного человека — при тяжелой физической работе.
Эти данные позволяют подбирать правильное климатическое оборудования в зависимости от требований этого помещения по вентиляции и кондиционированию.
На что следует обратить особое внимание при расчете воздухообмена в помещении
Прежде всего необходимо сделать вывод, каким образом будет производится воздухообмен. Например прямой выброс воздуха через стенку на улицу осевым вентилятором или системой разветвленных воздуховодов с использованием канального вентилятора или центробежной улитки.
От этого зависит последующий выбор оборудования.

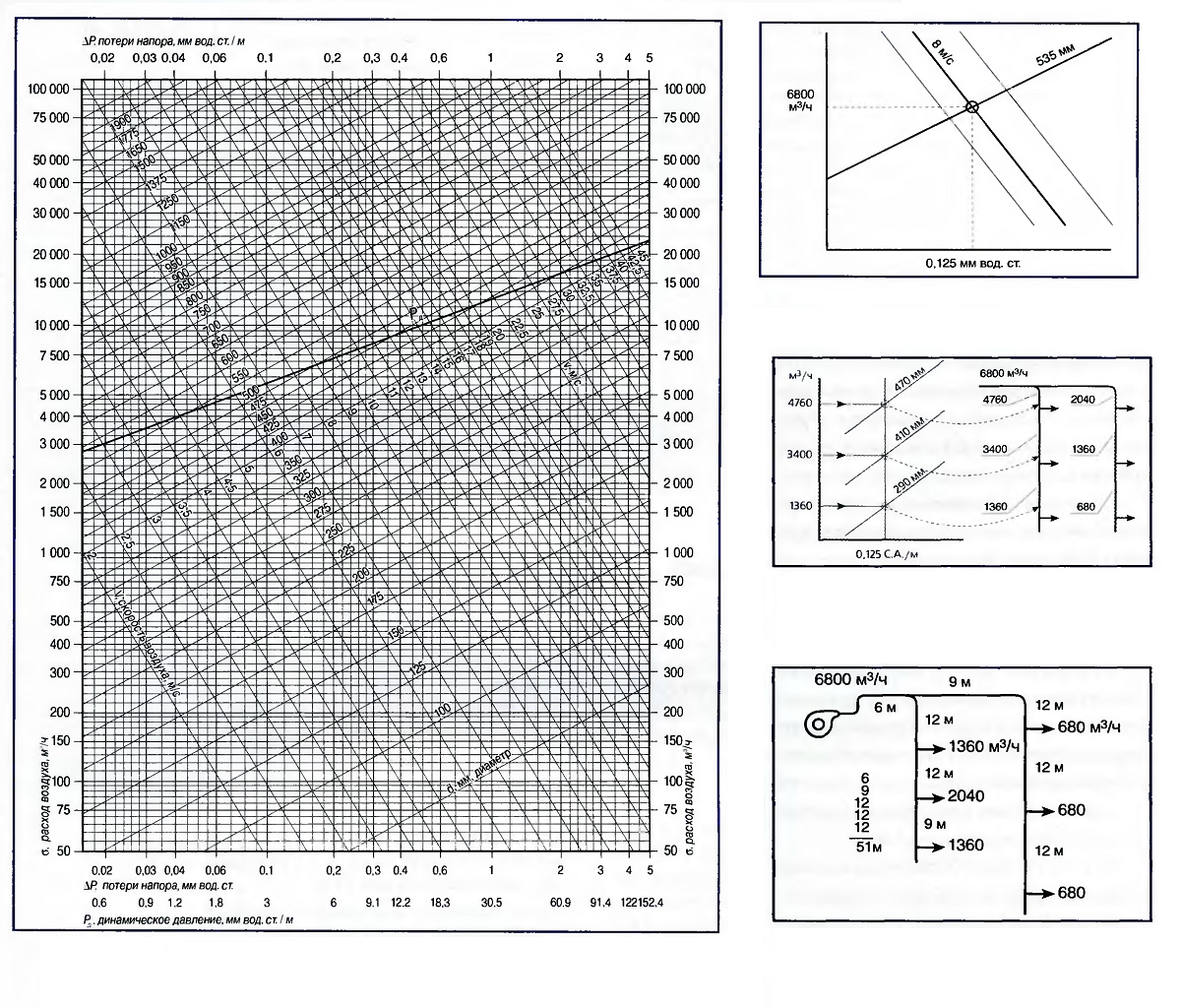

На представленной таблице видно взаимосвязь между диаметром воздуховода его пропускной способностью, а так же указаны потери давления на пагоном метре воздуховода.
Потери давления в вентиляционном канале на прямую связаны с общим воздухообменном в помещении и их необходимо принимать во внимание при выборе оборудования. Например для воздухообмена в 1000 м3/ч возможно использование воздуховода диаметром 200mm, но при значительной длине воздуховода лучше использовать диаметр воздуховода 250mm
При использовании воздуховода большего диаметра вы получите в итоге меньшее сопротивление общей системы воздуховодов и меньшую потерю производительности вентиляционного оборудования.
Для правильного и более точного осуществления воздухообмена в помещении необходимо учитывать все вышесказанные параметры.
Остались вопросы? спрашивайте постараемся ответить.
vent.vn.ua
Нужно ли ориентироваться на СНиП?
Во всех расчетах, которые мы проводили, использовались рекомендации СНиП и МГСН. Эта нормативная документация позволяет определить минимально допустимую производительность вентиляции, обеспечивающую комфортное пребывание людей в помещении. Другими словами требования СНиП направлены в первую очередь на минимизацию стоимости системы вентиляции и затрат на ее эксплуатацию, что актуально при проектировании вентсистем для административных и общественных зданий.
В квартирах и коттеджах ситуация иная, ведь вы проектируете вентиляцию для себя, а не для усредненного жителя и вас никто не заставляет придерживаться рекомендаций СНиП. По этой причине производительность системы может быть как выше расчетного значения (для большего комфорта), так и ниже (для уменьшения энергопотребления и стоимости системы). К тому же субъективное ощущение комфорта у всех разное: кому-то достаточно 30–40 м³/ч на человека, а для кого-то будет мало и 60 м³/ч.
Однако если вы не знаете, какой воздухообмен вам нужен для комфортного самочувствия, лучше придерживаться рекомендаций СНиП. Поскольку современные приточные установки позволяют регулировать производительность с пульта управления, вы сможете найти компромисс между комфортом и экономией уже в процессе эксплуатации системы вентиляции.
Что учитывается при определении скорости движения воздуха
Для правильного выполнения расчетов проектировщики должны выполнять несколько регламентируемых условий, каждое из них имеет одинаково важное значение. Какие параметры зависят от скорости движения воздушного потока?
Уровень шума в помещении
В зависимости от конкретного использования помещений санитарные нормы устанавливают следующие показатели максимального звукового давления.
Таблица 1. Максимальные значения уровня шума.
Превышение параметров допускается только в кратковременном режиме во время пуска/остановки вентиляционной системы или дополнительного оборудования. Уровень вибрации в помещении Во время работы вентиляторов продуцируется вибрация. Показатели вибрации зависят от материала изготовления воздуховодов, способов и качества виброгасящих прокладок и скорости движения воздушного потока по воздуховодам. Общие показатели вибрации не могут превышать установленные государственными организациями предельные значения.
Таблица 2. Максимальные показатели допустимой вибрации.
При расчетах подбирается оптимальная скорость воздуха, не усиливающая вибрационные процессы и связанные с ними звуковые колебания. Система вентиляции должна поддерживать в помещениях определенный микроклимат.
Значения по скорости движения потока, влажности и температуре содержатся в таблице.
Таблица 3. Параметры микроклимата.
Еще один показатель, принимаемый во внимание во время расчета скорости потока – кратность обмена воздуха в системах вентиляции. С учетом их использования санитарные нормы устанавливают следующие требования по воздухообмену. Таблица 4
Кратность воздухообмена в различных помещениях

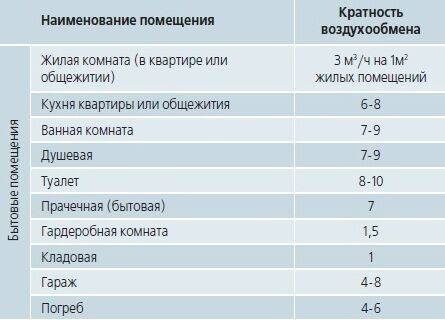

Таблица 4. Кратность воздухообмена в различных помещениях.
| Бытовые | |
| Бытовые помещения | Кратность воздухообмена |
| Жилая комната (в квартире или в общежитии) | 3м 3 /ч на 1м 2 жилых помещений |
| Кухня квартиры или общежития | 6-8 |
| Ванная комната | 7-9 |
| Душевая | 7-9 |
| Туалет | 8-10 |
| Прачечная (бытовая) | 7 |
| Гардеробная комната | 1,5 |
| Кладовая | 1 |
| Гараж | 4-8 |
| Погреб | 4-6 |
| Промышленные | |
| Промышленные помещения и помещения большого объема | Кратность воздухообмена |
| Театр, кинозал, конференц-зал | 20-40 м 3 на человека |
| Офисное помещение | 5-7 |
| Банк | 2-4 |
| Ресторан | 8-10 |
| Бар, Кафе, пивной зал, бильярдная | 9-11 |
| Кухонное помещение в кафе, ресторане | 10-15 |
| Универсальный магазин | 1,5-3 |
| Аптека (торговый зал) | 3 |
| Гараж и авторемонтная мастерская | 6-8 |
| Туалет (общественный) | 10-12 (или 100 м 3 на один унитаз) |
| Танцевальный зал, дискотека | 8-10 |
| Комната для курения | 10 |
| Серверная | 5-10 |
| Спортивный зал | не менее 80 м 3 на 1 занимающегося и не менее 20 м 3 на 1 зрителя |
| Парикмахерская (до 5 рабочих мест) | 2 |
| Парикмахерская (более 5 рабочих мест) | 3 |
| Склад | 1-2 |
| Прачечная | 10-13 |
| Бассейн | 10-20 |
| Промышленный красильный цел | 25-40 |
| Механическая мастерская | 3-5 |
| Школьный класс | 3-8 |
Алгоритм расчетов Скорость воздуха в воздуховоде определяется с учетом всех вышеперечисленных условий, технические данные указываются заказчиком в задании на проектирование и монтаж вентиляционных систем. Главный критерий при расчетах скорости потока – кратность обмена. Все дальнейшие согласования делаются за счет изменения формы и сечения воздуховодов. Расход в зависимости от скорости и диаметра воздуховода можно взять из таблицы.
Разнообразие вентиляционных систем
В настоящий момент строительная индустрия предлагает широкий ассортимент вентиляционных систем, предназначенных под любую площадь и назначение помещений. Главной их классификацией является разделение на приточные и вытяжные виды. В первом случае воздух попадает посредством воздуховодов внутрь помещения, где его давление растет. Вследствие этого процесса воздух выходит наружу через двери, окна и иные отверстия, которые находятся в данной комнате.
Приточная система имеет усложненный механизм: прежде, чем воздух попадает в помещение, он проходит воздухозаборную решетку и клапан и оказывается в фильтрующем элементе. После него направляется в нагреватель, а потом – в вентилятор. И только после этого этапа достигает финишной прямой. Такой вид вентиляционной системы приемлем для помещений с маленькой площадью.
Комбинированный вариант приточной и вытяжной систем считается наиболее эффективным способом вентиляции. Это обуславливается тем, что в помещении не задерживается надолго загрязненный воздух, и при этом поступает постоянно свежий. Стоит заметить, что диаметр воздуховода и его толщина напрямую зависят от желаемого вида вентиляционной системы так же, как и выбор его конструкции (обычная или гибкая).
По способу движения воздушных масс в помещении специалисты выделяют естественную и механическую системы вентиляции. Если в здании не используется механическое оборудование для поступления и очистки воздуха, то такой вид называется естественный. В этом случае зачастую отсутствуют воздуховоды. Наиболее оптимальный вариант – механическая система вентиляции, особенно, когда на улице безветренная погода. Такая система позволяет поступать воздуху в помещение и выходить из него посредством использования различных вентиляторов и фильтров. Также с помощью пульта ДУ можно настроить комфортные показатели температуры и давления внутри помещения.
Кроме вышеуказанных классификаций, различают вентиляционные системы общеобменного и местного вида. На производстве, где нет возможности устранять воздух из мест-источников загрязнения, применяется общеобменная вентиляция. Таким способом, вредные воздушные массы постоянно заменяются чистыми. Если же загрязненный воздух можно устранить возле источника его возникновения, то применяется вентиляция местного вида, которая чаще всего используется в домашних бытовых условиях.
Какой дефлектор выбрать
Если вы хотите установить колпак – усилитель тяги с минимальными затратами и не обслуживать изделие в процессе эксплуатации, рекомендуем остановиться на статичных моделях – дефлекторе Волпера либо ЦАГИ. Последний вариант предпочтительнее для собственноручного изготовления.
Рекомендации по выбору различных дефлекторов:
- При недостатке либо отсутствии тяги лучше ставить динамические версии колпаков – ротационный или флюгер.
- Покупая вращающуюся насадку, не гонитесь за дешевизной. В недорогих изделиях применен открытый шарнир – обычная втулка, которая замерзнет зимой. Подбирайте флюгер или турбодефлектор с закрытым подшипником.
- Н-образный колпак пригодится в местности с постоянными сильными ветрами. В остальных случаях лучше брать ЦАГИ.
Дефлекторы Astato приобретайте по желанию – усилитель будет работать в любых условиях. Но помните: движущиеся части насадки нужно периодически обслуживать.
