Разновидности сифона для поддона душевой кабины
Классификация ведется по критериям: по способу воздействия на работу сифона и по его внешнему виду.
По способу управления известно три вида:

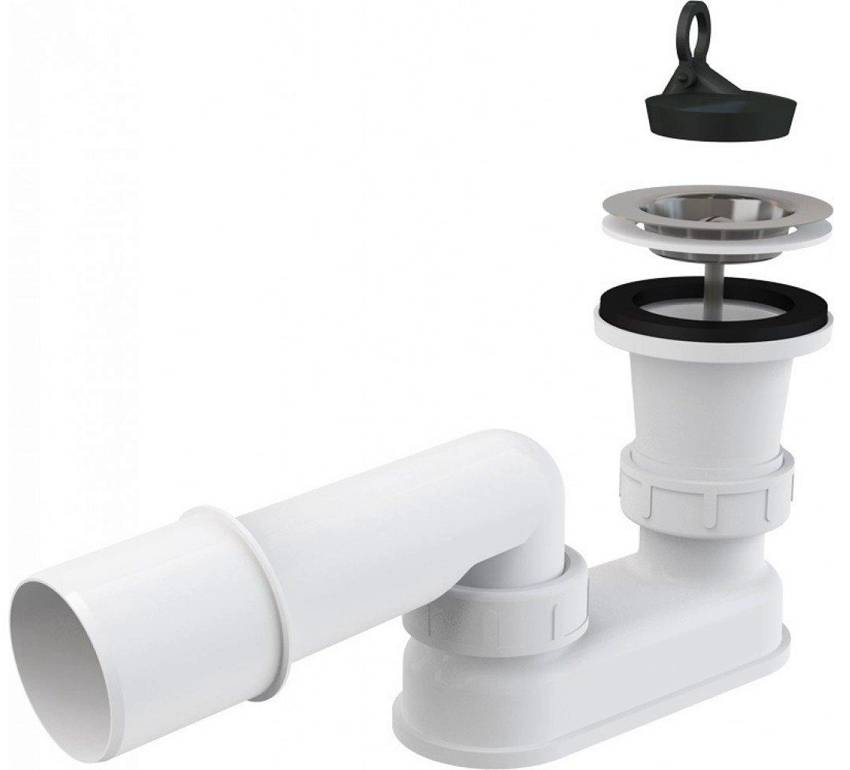

- Первый вид называют бюджетным вариантом. Им укомплектованы все недорогие кабины. Конструкция регулируется простой пробкой. Грязная жидкость стекает в сливное отверстие и попадает в систему канализации.
- Название второго вида – автоматический. Такой вид рекомендуется монтировать на высокую чашу кабины с переливным отверстием. Имеется рычаг, который позволяет управлять открытием и закрытием пробки без контакта с ней. Для этого рычаг поворачивается в разные стороны. До полной автоматизации далеко и название несет условный характер.
- Сифон для поддона душевой кабины click-clack – относится к третьему виду. Его монтируют на любой высоты поддон и принято считать универсальным. Конструкционная особенность изделия: пробка слива открывается и закрывается от воздействия большого пальца ноги на саму пробку. От нажатия пробки первый раз – она закрывается, с повторением действий – открывается. Этот вид больше подходит под название «автоматический».
По своей конструкционной форме, удобству монтажа и эксплуатации слив представлен тремя видами:
- Трубчатая модель. Все комплектующие выглядят в форме изогнутых трубок. Изгиб для изделия обязателен. Образуется водная пробка в этом месте. Она спасает от неприятных канализационных запахов. Конструкция жесткая, что говорит о ее надежности. Монтажные работы требуют точности и аккуратности. Сифон компактный имеет разные модификации. Это позволяет его монтировать под самые низкие чаши. Внутренние стены гладкие, на них не скапливаются частицы мусора. Нет необходимости в частой чистке.
- Стандартный сифон или бутылочный. Он подходит для высоко или низко установленных кабин. Главное отличие – простой уход. Внешне ассоциируется с колбой. Имеется два выхода. К одному подсоединен слив с решеткой из поддона. Ко второму – труба системы канализации. Чистка проводится после откручивания колбы. После необходимо тщательно промыть. Нужно обеспечить доступ снизу. Бутылочный сифон для душевой кабины с низким поддоном, поэтому не желателен. Недостатком установки называется сложность в изменении направления выходного патрубка. Его положение меняется, если прокручивается горловина слива в отверстии поддона.
- Устройство сифона для душевой кабины гофрированное. Его считают эконом вариантом. Положительным моментом в использовании остается легкость при его монтаже. Вручную задается нужная ему форма. Рекомендованный для монтажа под низкую чашу кабины, сифон считается универсальным. Недостаток в его маленьком сроке службы. Часто лопается в местах изгиба. Гибкости модели придают тонкие стены. На неровных стенках быстро собирается грязь и нуждается в частой чистке.
Отличие известных конструкций – это направленность патрубка слива. Сливная арматура бывает с боковым отводом жидкости и напрямую.
Рынок сантехники представлен новыми модификациями. Отличительная черта их не только в быстром спуске жидкости, но и ее мгновенном отводе. Неприятный запах отсутствует. Устраняется возможная интоксикация газами канализации.
Останавливать запах из трубы канализации, его просачивание в помещение – это главная функция сифона с гидрозатвором. Происходит это благодаря пробке из воды. Не использование кабины длительный промежуток времени приведет к тому, что из канализации появиться запах. Это свидетельствует о том, что водная пробка высохла.
Устранить проблему просто. Достаточно открыть кран с водой, что приведет к образованию нового гидрозатвора. Запах вновь исчезнет.
Цены
Нужно сказать, что корпус из стали или бронзы найти не представляется возможным. В любом случае используется полипропилен (за свой малый температурный коэффициент расширения). То есть искать и изыскивать экзотические варианты бесполезно. Если в конструкции и фигурирует сталь или бронза, то в виде пробки на слив. А трубы и гидрозатвор – из полипропилена.
Цена на сифон зависит от нескольких факторов:
- Наличие гидрозатвора (отсекающего неприятные запахи).
- Страна-производитель.
- Срок гарантии.
По поводу срока гарантии можно твёрдо сказать одно: дилер не всегда берётся обеспечить заявленные производителем характеристики. В результате период бесплатного ремонта и замены падает до одного года и даже шести месяцев (по чеку). В свете сложившейся обстановки все больше покупателей отдают предпочтение китайской продукции.
Правила выбора устройства
Несмотря на большое количество сифонов на рынке, сделать правильный выбор не так уж и сложно даже для человека, далекого от этой темы. Необходимо знать лишь несколько важных правил.
При выборе сделайте следующее:
- Проверьте спецификации, включая пропускную способность. Поскольку сифон должен быть достаточно эффективным, то есть обеспечивать слив необходимого количества загрязненной воды.
- Изучите особенности конструкции. Например, чтобы уточнить, можно ли при установке произвести точную настройку сифона, вставьте его в сливное отверстие поддона.
- Убедитесь, что его легко чистить. Это необходимо сделать, если вы не хотите регулярно удалять грязь или полностью разбирать сифон, а то и вместе с поддоном.
- Проверить качество сборки, сборки, отсутствие повреждений.
Любой сифон крепится к низкому поддону, где есть специальное отверстие. Доступны диаметры 52 и 62 мм. Требуемый размер необходимо уточнить заранее, что можно сделать с помощью паспорта поддона или обычного замера.
Не вставляйте изделие диаметром 52 мм в отверстие большего размера. Поскольку даже использование прокладок, герметиков, в том числе популярного силикона, не приведет к положительному результату.
Размеры сифона всегда указаны в паспорте, что позволит вам сделать правильный выбор
Причина в том, что во время эксплуатации стык будет подвергаться значительным нагрузкам, перепадам температур, которые прокладка не должна выдерживать. Для этого есть крепежные детали.
Все вышеперечисленное свидетельствует о том, что сливная труба и отверстие в поддоне должны быть идеально подогнаны друг к другу – только это обеспечит долговечность использования.
Кроме того, выхлопная труба меньше требуемого диаметра может не обеспечить требуемых характеристик. В результате придется постоянно следить за напором воды, что неудобно.
Необходимая пропускная способность сифона обеспечивается сливными патрубками диаметром 52 и 62 мм. Но следует знать, что они справляются только с уровнем воды не более 12 см. Если глубина может быть больше, то необходимо использовать изделия, оснащенные сливным шлангом 90 мм.
Низкие поддоны не имеют перелива, что избавит вас от проблем в виде разлива воды на пол или даже затопления соседей, вашего дома.
Поэтому сифон должен выполнять свои функции без перебоев, чему может способствовать функция самоочистки, исключающая засорение внутреннего объема изделия с последующим переливом воды.
Защитная сетка эффективно предотвращает засорение сифона крупными частицами грязи, но помните, что его также необходимо периодически чистить
Самоочистка происходит за счет особых форм, изгибов конструкции сифона, не допускающих скопления грязи внутри. Обратной стороной является то, что на стоимость продукта влияют дополнительные затраты производителей, но на такой вариант стоит потратиться.
Если нет возможности приобрести самоочищающийся сифон, сливной шланг необходимо защитить специальной сеткой. Он работает как фильтр грубой очистки, поэтому помогает улавливать большинство крупных частиц грязи. Это позволяет эффективно защитить сливную арматуру от засорения.
Но всякое бывает, поэтому в любом случае должна быть предусмотрена возможность легкой очистки внутренних каналов сифона. Итак, следует подумать о том, как в процессе использования поддона будет обеспечен доступ к сливной арматуре.
Для облегчения процедуры лучше приобрести сифон с контрольным отверстием – открутить винт намного проще, чем разобрать все изделие.
Сифоны по ГОСТ 23289
Очень многие в интернете ищут сифоны по ГОСТ 23289, осознавая их превосходство. Многие нечистоплотные люди воспользовались этим, чтобы создавать электронные ресурсы, где предлагают не только скачать некий вирус, но ещё и просят для этого телефон. Будьте бдительны!
В чем отличие сифонов по ГОСТ 23289? Марка стали, особые качества полимеров. Перечень материалов для изготовления качественной санитарно-технической водосливной арматуры дан в ГОСТ 23289. Не сложно заметить, что он частично перекрывается (по наименованиям) с тем, что выложено на прилавках:
- Нержавеющая сталь (ГОСТ 5582).
- Латунь (ГОСТ 17711).
- Серый чугун (ГОСТ 1412).
- Углеродистая сталь (ГОСТ 380) с защитным покрытием (ГОСТ 9.306).
- Керамические стаканы (ТУ 21-0284676).
Помимо этого даны наименования прокладок, в том числе резиновых, по ГОСТ 9833 и ГОСТ 7338, пластмассовых изделий:
- Полиэтилен низкого давления (высокой плотности) с стабилизирующими добавками (ГОСТ 16338).
- Полиэтилен высокого давления (низкой плотности) со стабилизирующими добавками (по ГОСТ 16337).
- Полипропилен литьевой (ГОСТ 26996).
- Сэвилен.
Сифон для слива в душе
Можно сделать вывод, что перечень материалов по большому счету ничем не отличается от того, что мы видим в быту. Различие кроется в сортах, добавках и примесях. Кто расскажет, какая сталь или бронза применяется китайскими производителями? Не нужно сразу думать, что некачественная, но и этот вариант исключать нельзя. Изделия согласно рис. 4 и 5 по ГОСТ 23289 можно найти в широкой продаже. Хотя и проблематично это сделать. Сифоны СВПГ снабжены переливом (для глубоких поддонов), а СПМ – только выпуском. Дилеры на сайтах отмечают совпадение с ГОСТ 23289 (настоящей корабельной сантехникой).
Перед покупкой
Выбрав подходящий именно Вам сифон для душа, рекомендуется учитывать ряд нюансов. Среди них наиболее важным является диаметр отверстия слива. По Европейским нормам он должен быть 52, 90 и 62 миллиметровым. Чаще всего современные разновидности производятся именно таких диаметров, но нередки случаи, когда нерадивый производитель не соблюдает технологию. Чтобы избежать неприятностей, обязательно замерьте диаметр слива перед покупкой
Второй важной характеристикой, на которую стоит обратить внимание, является параметр пропускной способности. Её определяют из расчетов допустимого для поддона водяного слоя
При уровне не более 12 сантиметров используют сифон для душа с диаметром 52 и 62 мм, если значение выше, то приобрести лучше конструкцию с горловиной в 90 миллиметров.
Чистка
Поскольку помимо сливной функции сифоны для душевых так же выполняют и защитную роль, то изредка их рекомендуется чистить вручную. В конструкции с течением времени скапливается огромное количество грязевых остатков и волос. К тому же, плюсом такого устройства является возможность в случае падения в слив мелких предметов вернуть их.
Чтобы провести чистку сифона (которую, кстати, можно проводить и не дожидаясь засоров, хотя бы ради профилактики), нужно отвернуть колено и всю скопившуюся в нем грязь и остатки вычистить. При особенно сильных загрязнениях можно использовать грубую щетку, чтобы очистить въевшуюся грязь. Для лентяев находкой станет сифон для душа, который способен самоочищаться.
Как правильно выбрать сифон для душевой кабины с низким поддоном
При выборе сифона для душевой кабины следует ориентироваться не только на конструкцию и принцип работы устройства. Решающими факторами являются геометрические размеры, пропускная способность, производительность, трудоемкость монтажа и долговечность устройства. Монтажная высота сифона подбирается исходя из конструктивных особенностей и варианта установки поддона душевой кабины. Для сантехнических устройств, которые располагаются на некоторой возвышенности, размерный ряд затворов увеличивается.

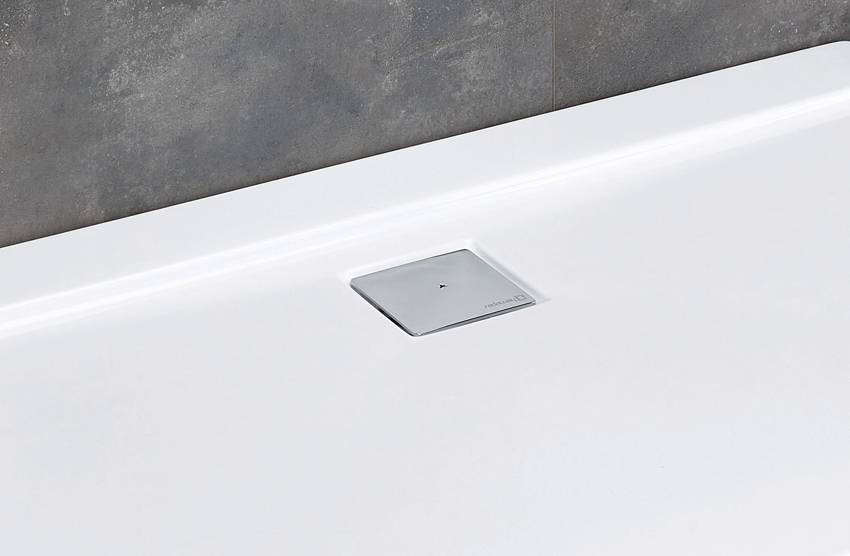

Современные сливные отверстия имеют аккуратный и стильный вид
Высота сифона варьируется в пределах 8-20 см. Диаметр затвора может быть 52, 62 и 90 мм. Он подбирается исходя из размера выпускного отверстия в поддоне, с которым должен совпадать. Не следует для большого отверстия подбирать сифон диаметром 52 мм. Несмотря на то, что при монтаже придется использовать дополнительные меры для герметизации соединения, оно не будет отличаться повышенной надежностью и долговечностью. Также размер сифона не должен превосходить диаметр сточной трубы. В этом случае не удастся достичь нужной пропускной способности затвора, что вызовет некоторые неудобства и необходимость постоянного контроля уровня воды в поддоне.
Обратите внимание! Трубы слива диаметром 52 и 62 мм обеспечивают нормальное отведение воды из поддона, уровень которой не превышает 12 см. Для большей глубины применяется водовыпуск диаметром 90 мм
Важной технической характеристикой сифона является его пропускная способность, которая определяет количество воды, стекающей в канализацию за единицу времени. Среднее значение равно 30 л/мин
Пропускная способность напрямую зависит от того, как работает душевая кабина, и часто указывается в инструкции к устройству.
Обратите внимание! Для обеспечения стабильного пропуска сточной воды и исключения затопления поддона, необходимо использовать водосливную арматуру с соответствующей пропускной способностью. Последняя подбирается исходя из производительности смесителя
Средняя пропускная способность сифонов составляет 30 литров воды в минуту
Полезные рекомендации при выборе слива душевой кабины
Выбирая слив для душевого поддона, следует уделить внимание декоративной решетке. Лучшим вариантом является изделие, выполненное из нержавеющей стали
Если для ее создания использовались другие сплавы, стоит выбирать модели с двойным хромированным покрытием, которое устойчиво к механическим повреждениям и воздействиям различных химических веществ. Не стоит приобретать никелированные изделия из пластика, у которых быстро стирается декоративное покрытие.
При выборе сифона важным моментом является простота очистки изделия от засоров. Это особенно актуально для низких поддонов без системы перелива. Лучшими в этом случае являются самоочищающиеся модели, которые отличаются особыми формами и наличием изгибов конструкции, что исключает вероятность накопления грязи внутри изделия. Также отличаются стабильной работой затворы с сеточкой для задержки мелкого мусора. А сифоны, оснащенные контрольным отверстием, позволят не задумываться над вопросом о том, как прочистить слив душевой кабины.
Перед покупкой затвора также следует обращать внимание на качество материала изготовления. Водосливная арматура находится под поддоном, поэтому испытывает минимальные нагрузки
Изделия выходят из строя в результате естественного старения пластика. Сифоны из качественного пластика отличаются сильными межмолекулярными связями, а некачественные дешевые изделия характеризуются хрупкостью и недолговечностью. На длительность периода эксплуатации изделия также оказывает влияние количество комплектующих элементов. Чем их больше, тем ниже надежность устройства. Сливная арматура должна легко и быстро разбираться и собираться вручную. Монтаж устройства должен выполняться с использованием минимального набора инструментов.
Простота разбора конструкции облегчит последующий уход и очистку изделия
Как правильно выполнять установку самого сифона?
Прежде чем собственно начать саму установку необходимого сифона, необходимо в первую очередь принимать во внимание следующее:
Поддонная высота должна быть равна более чем 20 см, в то время как показатель высоты самого трапа должен соответствовать 8 см;
Учитывайте то, что длина самой трубы от отверстия канализационного направления и выпуска должна быть как можно меньше
Трубной уклон равен 1-1.5 см собственно на каждый метр самой длины;
Важно то, что в первую очередь необходимо выполнять сборку сифона. По сути, в этом процессе нет ничего сложного, так как к каждой модели прилагается специальная инструкция
Именно отталкиваясь от ее непосредственных, данных вы должны в точности размещать все необходимые прокладки, а сами соединения важно зажимать до максимального упора;
Сам сифон должен в обязательном порядке быть вмонтирован на поддон, только после того как он будет подогнан именно по необходимому уровню, и собственно перед итоговой установкой. Сливную чашу необходимо вставить в поддонное отверстие.
Сам выпуск вы должны затянуть как можно туже посредством использования либо ключа водопроводного, либо гаечного. После этого необходимо подсоединить переливную трубку, но только в том случае если данная модель располагает ее наличием;
После того как сифонная трубка будет собственно собрана, ее нужно присоединить именно канализационному отверстию.
Итак, если вы выполнили установку самого слива и собственно присоединили его к самой канализации, то в таком случае вы можете смело приступать к монтажным работам кабины душевой
Однако в обязательном порядке вы должны провести проверку абсолютно всех соединений и уделить должное внимание их герметичности
Даже не смотря на достаточно простую конструкцию самого сифона, аспекты его установки достаточно сложны. Поэтому если вы ранее не сталкивались с подобного рода работами и понятия не имеете о системе канализационного направления, то в таком случае лучше всего, если вы доверите этот вопрос рукам профессионалов. Тогда вы точно не столкнетесь с проблемами в виде затопления соседей.
Организация слива из душевой кабинки
Существуют 2 типа душевых кабин. Первые имеют поддон с отверстием, используемый для сбора и отведения стоков в канализационную трубу. Установка сливной системы в этом случае проводится без подготовки. Кабины без поддона требуют монтажа более сложного оборудования: вода попадает в канализацию через канал, встраиваемый в пол. Такие кабины сооружаются в общественных заведениях.
Душевой трап с точечным сбором воды
Трап для точечного сбора воды представляет собой устанавливаемое под полом устройство. Конструкции этого типа имеют надежно фиксируемые компоненты и гладкие внутренние поверхности. Обязательным является монтаж фильтрующих элементов.
Надежная конструкция для слива.
При обустройстве трапа применяют такие комплектующие:
- мусоросборник;
- резиновые уплотнители, обеспечивающие герметичность;
- гидрозатвор, препятствующий проникновению газов в помещение;
- защитная сетчатая накладка;
- корпус.
Трапы производят из полимеров или металла.
На основании конструктивных особенностей выделяют следующие типы сливных систем:
- Горизонтальные. Устройства небольших размеров снабжаются боковыми отводами. Горизонтальные трапы применяют при отделке ванных комнат жилых домов и квартир.
- Вертикальные. Сливные приборы отличаются большой пропускной способностью. Их часто устанавливают в бассейны. Засорение канализационного отвода случается редко, однако поломка трапа приводит к необходимости снятия облицовочного материала и разрушения цементной подложки.
Решетчатые накладки бывают круглыми, прямоугольными или квадратными. Высота корпуса зависит от типа трапа.
При приобретении сантехнической арматуры учитывают такие характеристики:
- устойчивость решетки к нагрузкам (этот элемент не должен деформироваться под воздействием веса человека);
- диаметр отвода (нужно приобретать изделия с патрубком сечением не менее 5 см);
- пропускная способность (должна превышать количество отводимых стоков);
- наличие мусоросборника и гидрозатвора.
Канальная система
Канальная система слива.
Детали системы водоотведения устанавливают до облицовки пола. Сантехнический прибор состоит из трубы и емкости для сбора воды. Сливное отверстие накрывают решеткой. Каналы изготавливают из металла, керамики или пластика.
Устройство продается в готовом к монтажу виде. В комплект входит сифон, препятствующий проникновению газов в душевую комнату. Он соединяется с общей трубой гибким шлангом. Окружающие сливное отверстие участки заделывают плиткой.
Эксплуатация
Затворы для раковин просты в эксплуатации. Уход заключается в контроле и своевременной чистке (если возникает необходимость). Чтобы очистить затворное устройство, снимают решётку, из стакана вынимают гидрозатвор, удаляют отложения. В основном к механической очистке прибегают редко. Чтобы сифоны реже засорялись, специалисты рекомендуют раз в полгода делать для профилактики промывку затворного изделия. Это делается с применением бытовых химических средств, подходящих для пластиковых конструкций.
При возникновении засора недопустима воздушная продувка гидрозатвора под большим давлением. Она может привести к разрыву частей конструкции. Также недопустимо пытаться извлечь мусор острыми предметами, так как можно повредить стенки гофрированной трубы или других деталей затворной конструкции.
Разновидности
Сифон служит для «связи» душа с канализацией, и обеспечивает:
- вывод грязи в канализационную трубу;
- препятствует прохождению запахов из сливного отверстия в квартиру.
Есть кабинки со встроенным гидрозатвором. Если же его нет, то изделие покупают отдельно. Выбирают сифон в соответствии с размером сливного отверстия. Модель с 9-и миллиметровым диаметром можно встроить в пол, так как почистить его можно изнутри кабины, а 52- и 62- миллиметровыми ставят так, чтобы иметь в случае необходимости получить свободный доступ к сифону. Также необходимо учесть расстояние от пола до дна душа.
В зависимости от механизма функционирования сифоны бывают трех видов:
- автоматические – перекрывающие отверстие поворотом ручки;
- стандартные – простейшие устаревшие модели с резиновой или пластиковой пробкой-заглушкой;
- механические – управляемые нажатием на клапан.
Различаются изделия по виду конструкции:
- по типу бутылочного горлышка – используется для высоких поддонов. Установка довольно проста, как и разборка. Жидкость сначала скапливается в емкости, и лишь потом направляется в центральную канализацию;
- коленные – S и U-образной формы. Данные типы имеют преимущественные свойства – обеспечивают легкую замену гидрозатвора. На изделиях есть заглушка, открыв которую, можно быстро очистить систему от грязи. К ним относят гофрированные модели, устанавливаемые под нужным углом в тесном пространстве с помощью хомутов. Наличие гофры исключает наличие дополнительных стыков и возможность протечки, но единственный минус – неустойчивость к воздействию высокой температуры;
- трап – монтируемый в пол или в дно душевой. Наибольшая высота 20 см.
