Схемы обустройства систем вентиляции в многоквартирном доме

Естественная вентиляция

Характеризуется своей простотой. Не требует затрат денежных средств. Принцип работы следующий:

Воздух поступает и выводится естественным путем через щели и другие легкодоступные места. Здесь действует физический закон, который гласит, что теплый воздух поднимается наверх и уходит в вентиляционный канал, а чистый поступает извне с улицы. Поэтому прямо зависит от внешних условий и погоды. Естественный воздухообмен может достигать 1 м³/час.

Преимущества:

• Дешёвая
• Надёжная
• Долговечная

Проветривать жилое помещение необходимо около часа для того, чтобы поступил новый кислород. В зимнее время достаточно 15 минут, но холодной воздух опасен для здоровья. Есть риск заболеть.

На заметку!

Можно установить специальное устройство, так называемый клапан. Он запускает свежий воздух в жилое помещение.

Значение вентиляции для многоэтажной жилой постройки

Вентиляция в многоэтажке — это вертикальная конструкция, берущая начало в подвале

Под вентиляцией в многоэтажках подразумевается инженерная система. Начинается она в подвале жилой постройки, оканчивается над поверхностью кровли. Любые попытки изменить конструкцию шахт, провести перепланировку, демонтаж элементов вентиляции со стороны жильцов чреваты нарушением ее функциональности.

Главная задача любого типа воздухообмена – создавать нормальные условия для жизни и работы. При правильно организованной циркуляции потоки воздуха движутся из комнат по направлению к вытяжным устройствам на кухне и в туалете. Таким способом из квартир выводится отработанный воздух, насыщенный парами воды, газами, запахами.

Следует понимать, что в 9 этажном доме скорость движения воздуха по вентиляционному коробу будет отличаться от такой же, но пятиэтажной постройки. Именно поэтому проводится индивидуальный расчет параметров вентиляции для каждого жилого строения: скорость воздуха во всех квартирах должна быть достаточной в независимости от этажности.

Влияние вентиляции помещений на человека

С позиций энергосбережения современными исследованиями доказано, что за счет вентиляционных систем в доме или же квартире – происходит до 30 процентов всех возможных здесь тепловых потерь.

Установив в помещениях дома современные пластиковые окна, мы само собой существенно экономим здесь тепло, но тем же самым – мы также снижаем достаточно сильно и вентиляцию, то есть воздухообмен здесь. На человека такое усовершенствование наших жилищ, как правило, не ведет к улучшению условий его труда и отдыха, а скорее наоборот.

Как показали современные специальные исследования, пониженный уровень вентилируемости в помещениях ведет к существенной нехватке здесь кислорода, а соответственно к быстрой нашей утомляемости при выполнении любой работы, нашим головным болям, а также плохому и не комфортному нашему отдыху и сну здесь.

Также полностью доказано, что недостаточная вентиляция в помещении – всегда приводит к повышенной влажности в доме. В таком невентилируемом доме, как правило, окна и стены всегда «плачут», а особенно с наступлением холодов. На потолке и стенах комнат часто появляется плесень и грибок, их внешний вид явно портится и не приносит нам никакого удовлетворения.

Кроме того, споры грибка со стен, распространяясь в воздухе дома – способны вызывать у человека различные, притом достаточно серьезные заболевания его органов дыхания. Мы сейчас превратили свои жилища в термос, где нам тепло, но совсем не комфортно находиться, да еще иногда и опасно для здоровья. Поэтому «правильная» вентиляция в доме – существенно повышает комфортность работы и проживания в нем.

Принципиальные схемы естественной вентиляции

Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.

Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений. Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.

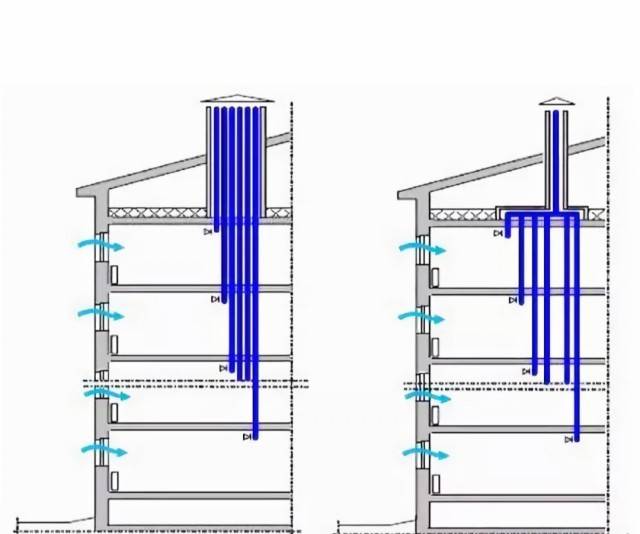

Один из вариантов устройства вентиляционных шахт многоэтажного дома

Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.

Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным. Поэтому в строительстве применяются две признанные рациональными схемы:

• Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
• Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.

Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.

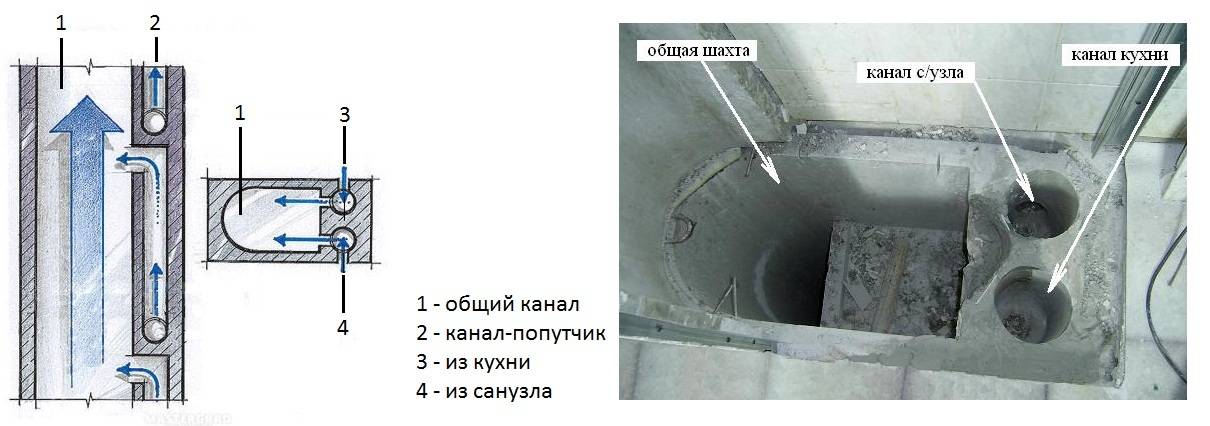

Схема устройства вентиляции с каналами-спутниками. Важный нюанс: для верхних этажей реализована идея отдельного прямого вывода использованного воздуха

Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.

Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.

Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.

Расчет диаметра короба должны проводить опытные инженеры. Чтобы воздух перемещался в заданном направлении и не возвращался обратно, внутри канала устанавливают рассечки

Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему – введенные на чердак отдельные рукава.

Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс – не нуждается в электропитании. Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки (что на практике производится крайне редко).

Пример расположения каналов в 9-этажном доме

У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.

Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.

Схема устройства вентиляции, характерная для стандартного многоэтажного дома. Общая вытяжная шахта выходит прямиком на кровлю, каналы-спутники проложены параллельно и подключены поочередно

По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5ºС и отсутствие ветра.

Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.

При отсутствии нормальной вытяжки должна производиться экстренная чистка, тогда как обычно ее проводят каждые 5-6 лет.

Дымоход для газовых котлов согласно СНиП

Во всех зданиях разрешается к одному дымовому каналу подключать не больше двух отопительных печей, водонагревателей, которые расположены на одном или возможно разных этажах дома. Но в этом случае обязательно должна соблюдаться дистанция в размере пол-метра друг от друга – на разных уровнях этажей дома, или на одном уровне — рассечка высотой 0,5метра.

Соблюдение сечения дымоходного канала также является важным пунктом на этапе проектирования самого дымохода. Окружность дымоходной трубы должна быть по размеру не меньше окружности патрубка газового котла. Сечение дымохода при подключении двух приборов к нему необходимо вычислять с учетом их одновременной работы.

Если Вы решили ставить кирпичный дымоход, то следует придерживаться ДБН-В.2.5-20-2001-«Газоснабжение» и использовать: морозостойкий кирпич (Мрз125) или глиняный кирпич, а также жаростойкий бетон в многоэтажках, и асбестовые трубы в небольших по высоте зданиях. Известно, что на сегодняшний день газовые котлы обладают высоким КПД – даже возможно 95%. При этом температура переработанных продуктов сгорания на выходе очень низкая, в результате чего образуется много конденсата. В свою очередь, образующийся конденсат, а точнее его химический состав, разрушает кирпичный дымоход. Исходя из выше сказанного, кирпичный дымоход следует обязательно гильзовать/футеровать.

В случае если Ваш дымоходный канал имеет нестандартные размеры или может просто по каким-то причинам кривой, то тогда можно прибегнуть к футеровке канала, т.е. использовать гибкий рукав.

Лучшей формой для любого дымоходного канала является форма цилиндра. На втором месте – овальная форма трубы, потом в форме квадрата. Т.к. продукты сгорания и дым, которые выдает газовый котел, поднимаются вверх в дымоход по спирали, то лучше использовать цилиндрическую форму трубы. Если будете использовать трубу в форме квадрата, то в таком случае в уголках трубы будет накапливаться грязь и ухудшится качество тяги.

Принудительная вентиляция

Принцип принудительной вентиляции в частном доме применяется в тех помещениях, где естественная вентиляция не способна полноценно обеспечить приток свежего воздуха. Такие помещения находятся в постоянном контакте с большим количеством влаги, где может образоваться грибок и плесень – это кухня, санузел, подвал и котельная. Такая вентиляция устанавливается для удаления из помещений неприятных запахов и избытка влаги с помощью вентиляторов и вытяжки принудительным путем.

Регулировать приток свежего воздуха можно с помощью специального устройства, которое называется приточный клапан. Помимо основной функции, он обладает такими преимуществами:

• Минимизирует шум от окружающего мира;
• Обеспечивает фильтрацию воздуха;
• Обеспечивает теплоизоляцию корпуса, которая уменьшает вероятность его промерзания и образование конденсата;
• Возможность регулировать процесс работы устройства своими руками.

Каждый вентиляционный канал для дома потребует дополнительной установки этого устройства. В крайнем случае, можно обойтись и одним клапаном при условии наличия централизованной вентиляции.

Функционирование клапана зависит от разницы температур в помещении и окружающем мире. В период эксплуатации принудительной вытяжки, регулировка осуществляется в ручном режиме.

Чтобы установить своими руками принудительную систему вентиляции потребуется:

1. Рассчитать требуемый воздухообмен. Показатель воздухообмена берется из расчета 10 м³ за час на одного человека;
2. Определить место установки оборудования (сухое подсобное помещение);
3. Наметить расположение отверстий для притока и вывода воздуха.

Для воздуховодов применяют гибкие, обычно пластиковые трубы, но подойдут и алюминиевые. С помощью креплений каналы разводят по комнатам всего дома над подвесными потолками. А место вывода труб воздуховода закрывают вентиляционными решетками.

Отверстия для притока и отвода воздуха устраивают в противоположных углах помещения. Внутрь отверстия вставляют патрубок и снаружи закрывают решетками. Изнутри устанавливают обратный клапан. В выбранном месте закрепляется приточно-вытяжная установка, к ней, используя металлические хомуты, присоединяют вентиляционные каналы.

Если используется приточно-вытяжной схемы вентиляции в частном доме, улучшить её работу можно с помощью монтажа рекуператора. Рекуператорные системы сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

Наиболее подходящей системой вентиляции для частного дома считается приточно-вытяжная вентиляция

Где подача и отвод воздуха осуществляется принудительным путем. Дом с эффективной системой вентиляции обеспечит длительную эксплуатацию конструкции жилья и сохранит здоровый микроклимат для всей семьи

Поэтому важно сделать правильный расчет проекта и подобрать надежные материалы.

Так компания «УралСибМет» уже более 10 лет поставляет высококачественные строительные материалы и металлопрокат по выгодным ценам и с возможностью доставки по Иркутской области, Бурятии и Забайкальскому краю. Металлопрокат и стройматериалы от УралСибМет станут гарантом надежности Вашего дома.

Причины неисправной работы вентиляционной системы

К наиболее распространенным причинам относятся:

• Засоры вентиляционной решетки (пыль, мусор), в результате чего вытяжка в квартире недостаточная или полностью отсутствует.
• Обратная тяга вследствие того, что квартире этажом выше установлена принудительная вытяжка с мощным вентилятором, и естественная тяга нарушается.
• Нарушения вследствие строительно-отделочных работ – например, установка натяжного потолка с перекрытием вентиляционной решетки, неправильная перепланировка с повреждением вентканалов.
• Разрушение ствола шахты, нарушение герметичности, что приводит к отсутствию тяги.

Организация циркуляции воздуха в квартире

Вентиляция с подогревом воздуха

Если в доме установлена механическая или комбинированная система, циркуляция воздуха в квартире уже продумана и дополнительно делать ничего не нужно. Остается только оставлять доступ к вентиляционным отверстиям. Если они находятся на кухне, ее двери нужно держать открытыми или обустроить в них проемы площадью не менее 200 см².

Для домов с естественной циркуляцией существуют такие способы обеспечения притока воздуха с улицы:

• Окна с функцией проветривания. Щели между косяком и створкой вполне достаточно, чтобы обеспечить нормальное проветривание. Но этот вариант не подойдет, если возле окна стоит кровать, на которой отдыхают люди.
• Клапан на внешней стене. Чтобы его установить, потребуется привлечение установки алмазного бурения. Кроме этого, следует установить на изделие противомоскитную сетку. Если квартира имеет большую площадь, а шахта хорошую тягу, вместо клапана можно поставить внутренний нагнетательный вентилятор.
• Отверстие между подоконником и батареей. Пробить его можно любым способом, так как эта часть стены не является несущей. Плюс такого решения еще и в том, что проходя рядом с радиатором, холодный воздух будет нагреваться.
• Решетки в рамах предварительно делается одно или несколько отверстий, которые закрываются с обеих сторон декоративными накладками с сетками.

Если впускная дыра делается для естественного притока воздуха, ее нужно делать максимально высоко, не ниже 200 см от пола. Так холодные массы будут под потолком смешиваться с теплым воздухом и нагреваться по мере движения по каналам шахты.

Назначение вентиляции

Недостаточная вентиляция оказывает непосредственное влияние на здоровье и самочувствие жильцов, проживающих в квартире. Недостаток свежего воздуха провоцирует головную боль, подавленность, сонливость, быструю утомляемость.

В каждой многоэтажке согласно строительным нормам существует централизованная система вентиляции, представляющая собой совокупность вентиляционных шахт и каналов, выводящих отработанные воздушные массы из комнат на чердак или на улицу. Воздуховоды располагаются в перекрытиях, а их установка производится на стадии строительства.

Различают три подхода к организации вентиляции в многоэтажных постройках:

• Естественная система притока и вытяжки воздуха. Используется в большинстве типовых многоэтажек. Явное преимущество такого решения – работа без подключения к электропитанию.
• Принудительная вентиляция с использованием специальных установок. Применяется там, где мощности естественного воздухообмена оказывается недостаточно.
• Комбинированные вентиляционные системы используют сочетание механической и естественной вентиляционных систем.

Также возможно добавление домовую вентсистему дополнительных узлов.

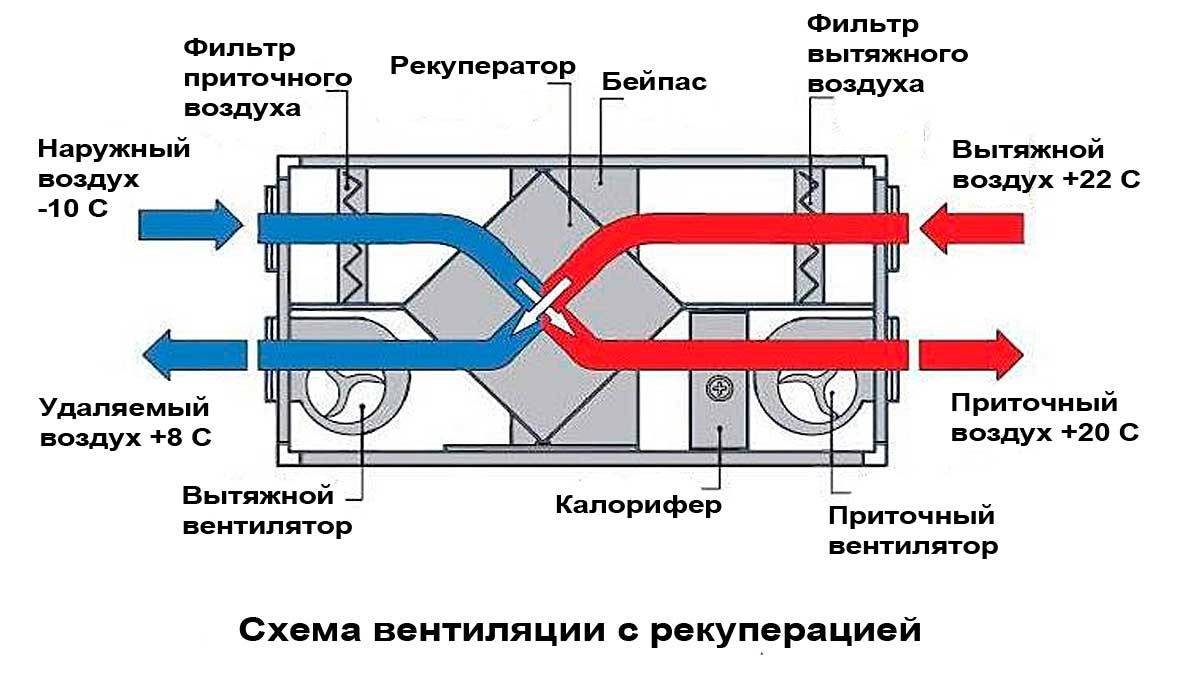

Например, установка рекуператора (устройство, способное аккумулировать тепло от вытягиваемого воздуха и отдавать его приточному) позволяет сэкономить немало средств на отоплении.

Или другой элемент – дефлектор, который устанавливается на крыше, над выходным отверстием шахты. Выполняет две функции: защиту вентиляционной шахты от попадания атмосферных осадков и усиление тяги посредством энергии ветра.

Уход за домашней вентиляцией

Зачастую из-за засорения воздуховода или решётки выходного отверстия не работает вентиляция. Прочистить вентиляционные каналы самостоятельно можно в пределах своей квартиры, сняв решётку и почистив стенки трубы щёточкой, веником или пылесосом

Особое внимание необходимо уделить сетке, закрывающей вход в шахту – она работает как фильтр, на котором остаются все загрязнения

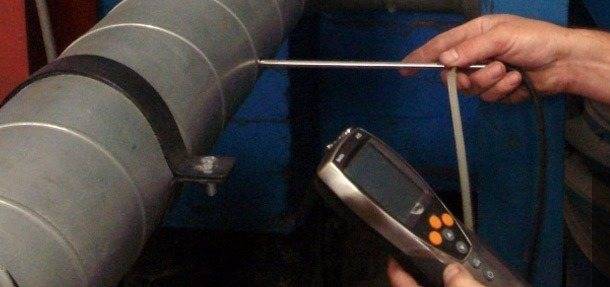

Сначала проводится диагностика работоспособности вытяжных каналов и составляется план работ. Для проверки чистоты шахт зачастую используют видеокамеру на тросе – она позволяет определить места скопления грязи и места деформации трубы.

После этого начинается прочистка воздуховода. Профессионалы используют гири, пневматические щётки, ерши с грузом и другие инструменты. Рядовым жильцам не стоит заниматься такими работами – этим можно навредить целостности трубы.

Естественная вентиляция в многоэтажном доме не очень эффективна по сравнению с механической, но она реже требует чистки. Бригаду специалистов стоит вызывать раз в несколько лет при возникновении явных признаков загрязнения воздуховода. Автоматические системы проветривания испытывают большие нагрузки и требуют более тщательной очистки. Обслуживанием таких систем зачастую занимаются фирмы, которые их устанавливают.

Отслеживание работоспособности и увеличение эффективности домовой вентиляции – один из ключевых пунктов в создании здорового микроклимата в вашем доме. Проведя ряд мероприятий по улучшению проветривания своего жилища, вы избавите себя от пыли, неприятных запахов, продуктов работы кухни или ванной в воздухе.

Требования к эффективности и безопасности дымохода газового котла, нормы СНиП

Для правильного устройства конструкции дымохода разработаны требования СНиП 2.04.05 — 91 и ДБН В.2.5 — 20 — 2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.

Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:

Возвышение оголовка дымохода над поверхностью крыши

При устройстве дымоходной системы запрещено:

Вся конструкция собирается по инструкции и схеме производителя дымоходных систем, согласованной с контролирующей организацией.

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

• поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
• быстрое загрязнение общей трубы вентиляции;
• отсутствие шумоизоляции.

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.

Принцип работы и варианты устройства вентиляции

Приток уличного воздуха в помещения проходит через неплотно прилегающие оконные притворы или предусмотренные для этого в стеклопакетах из металлопластика каналы и клапаны.

Вытяжка производится через вертикальные шахты (как правило, проходят в санузлах и в кухонных помещениях), идущие от квартиры на крышу или чердачное помещение. Благодаря разности температур в помещении и на улице, в шахте возникает тяга, обеспечивающая движение воздуха.

Поток свежего воздуха продвигается по комнатам, постепенно смешиваясь с отработанными воздушными массами, после чего через вытяжные каналы и удаляются из помещения.

Если поток воздуха перекрывается, нормальная циркуляция воздуха в квартире становится невозможной.

К нарушению этого процесса ведут такие действия:

• Установка глухих оконных рам.
• Монтаж дверных проемов без зазора между полом и дверным полотном.
• Постоянно закрытые межкомнатные двери.
• Установка периодически включающихся вентиляторов на входах в вентиляционные шахты.

Разумеется, это ни в коем случае не должно явиться поводом для отказа от межкомнатных дверей или удобных пластиковых окон. Для нормального воздухообмена достаточно установить в дверные полотна переточные решетки, в окна врезать специальные клапаны, а при установке вентиляторов следить, чтобы они не блокировали полностью вытяжной канал.

О неправильной работе вентсистемы свидетельствуют образование конденсата на стенах, запотевшие окна, образование плесени.

Для многоквартирных домов допускается несколько вариантов устройства вентиляции:

• От каждого помещения в каждой квартире на крышу идет отдельная шахта. Способ удобен тем, что в квартиру ни при каких условиях не проникнут запахи от соседей. Тяга здесь также сильнее и стабильнее. Застройщики используют такой способ нечасто, поскольку его реализация требует большого количества труб и дополнительных трудозатрат. Кроме того, в многоэтажных постройках для такой системы вентиляции потребуется слишком много места.
• Вытяжные каналы из отдельных помещений подходят к общему сборному каналу на чердаке, откуда выводится на улицу. При недостаточном диаметре вентканала, отработанные воздушные массы способны проникать в помещения, расположенные на верхних этажах. Из-за этого верхние этажи часто подсоединяют к шахте напрямую, минуя коробтсборника.
• Вентиляционные каналы выводятся непосредственно на чердак, который выполняет роль своеобразной промежуточной вентиляционной камеры. Оттуда через сборный канал отработанный воздух уходит на улицу. Не очень удобный способ, поскольку на чердаке будут скапливаться не только всевозможные запахи, но и обилие влажного воздуха. Это приведет к образованию конденсата, появлению плесени и ускоренному разрушению строительных материалов. Для уменьшения конденсата каналы должны иметь хорошую теплоизоляцию.
• Древообразная структура системы вентиляции. К общему вертикальному стволу подходят мелкие каналы от отдельных помещений. Способ экономный, а посему и самый распространенный. Главная проблема такого решения – при нарушении тяги запахи из одной квартиры будут проникать в соседние.

Это интересно: Чем чистить акриловую ванну — это надо знать

Принцип работы

Поступление воздуха через приточный канал и удаление через вытяжной

Вентканалы в многоквартирном доме работают по принципу движения воздуха от области высокого давления к низкому. Это достигается разницей уровней подвала и крыши, где на каждые 10 м давление понижается на 1 мм.рт.ст.. На верхних этажах высотных зданий делается отдельная вытяжка, высота которой над кровлей составляет 2 м для обеспечения достаточной тяги и предотвращения проникновения запахов, идущих снизу.

Расчет делается на то, что свежая атмосфера поступает в помещения через приоткрытые окна, вентиляционные отверстия, замочные скважины, сквозь деревянные рамы. Затем воздух втягивается в шахты, увлекает за собой массы из жилых помещений, которые собирая пыль, влагу, запахи и углекислый газ выводятся наружу.

В строительстве применяются следующие схемы вентиляции:

• Индивидуальные для каждой квартиры. Используются при возведении малоэтажных зданий. Схема вентиляции в 5 этажном доме довольно сложная. Отдельные шахты делаются там, где установлены газовые колонки. Обусловлено это интересами безопасности.
• Коллекторные. В таких конструкциях шахты проходят сквозняком через все этажи и на чердаке объединяются в общий на подъезд коллектор. Затем, через одно или несколько отверстий загрязненный воздух выводится на улицу.
• Общая с каналами-спутниками. Используется в кирпичных домах. Из каждой квартиры в шахту прокладывается горизонтальный канал. Вариант самый бюджетный, но малоэффективный, так как из-за большого количества горизонтальных труб падает тяга.

Вытяжные вентиляторы

Количество и мощность вытяжных вентиляторов для квартиры подбирается в зависимости от ее метража. Форма и размер оборудования зависят от вытяжных отверстий

Вентиляторы работают от электричества, поэтому важно, чтобы в комнате был постоянный доступ к электросети

Вытяжной вентилятор работает от электричества, поэтому важен постоянный доступ к электросети

Вентиляторы монтируют вместо вытяжных решеток. Движение лопастей затягивает воздух из комнаты в вентиляционный канал.

Работу вентилятора можно запускать самостоятельно, включая его в сеть. Сегодня есть автоматические устройства, которые начинают работать, если в комнате повышается влажность, это контролируется специальными датчиками.

Виды проектирования вентиляционной системы

Вентиляционные каналы при естественной вентиляции расположены в ванной и на кухне

Выбор конструкции и схемы осуществляется на основании высоты и планировки здания.

Существуют такие виды вентиляционных систем:

• Естественная. Обустраивается в домах старой планировки. Удаление загрязнений из помещения происходит за счет возникновения тяги в вертикальных шахтах, проходящих по кухням и санузлам. В кирпичных строениях делается отдельная кладка, образующая стену туалета. Работать такие сооружения будут при условии ветреной погоды, постоянно приоткрытых окон или изготовлении приточного отверстия под окном дальней комнаты.
• Механическая. Представляет собой сложное многоканальное сооружение, которое делается в процессе строительства здания. По одним каналам воздух поступает в комнаты, а по другим удаляется. В подвале устанавливается лопастный нагнетатель, в котором атмосфера сушится или увлажняется, нагревается или охлаждается. На вытяжной шахте монтируется вытяжная установка, мощность которой соответствует нагнетателю. Благодаря такому плану происходит постоянная циркуляция воздуха во всех комнатах.
• Комбинированная. Является упрощенным аналогом механической конструкции. Отличие состоит в том, что в нижней части установлен обычный воздухозаборник с фильтром, а тяга обеспечивается за счет установленного в коллекторе вытяжного вентилятора. Устройства достаточно эффективные и недорогие. Обслуживать их просто, делать это можно самостоятельно или обращаться в специализированные службы.

Можно ли проводить чистку и обслуживание самостоятельно?

Единственное, что жильцы многоквартирных домов могут сделать собственными силами – это проверить исправность вентиляции и провести чистку вентиляционных решеток и небольшого участка за ними. Узнать о неисправной системе можно простым способом – достаточно поднести зажженную спичку, сигарету к вентиляционной решетке. При хорошей тяге и отсутствии засоров спичка потухнет сразу, а весь дым от сигареты будет уходить в вентиляционный канал. Другой способ – приложить к решетке тонкую салфетку. Бумага за счет тяги воздуха должна держаться на вентиляционной решетке.

Чистка шахт осуществляется специалистами с использованием специального оборудования – систем видеонаблюдения для оценки состояния внутренней поверхности стенок и выявления повреждений, засоров, пневматической щеточной машины для удаления грязи и др.

Дезинфекция в общем случае выполняется распылителем с гибкой трубкой, посредством которого на стенки наносится антибактериальный состав. Также возможен подбор дезинфицирующего средства в индивидуальном порядке на основании анализа бактериальной среды в системе.

Профилактические и текущие работы включаются в коммунальные услуги. При сложных засорах и проблемах собственники жилья могут напрямую обратиться в специализированную компанию по чистке вентиляции и дымоходов.
