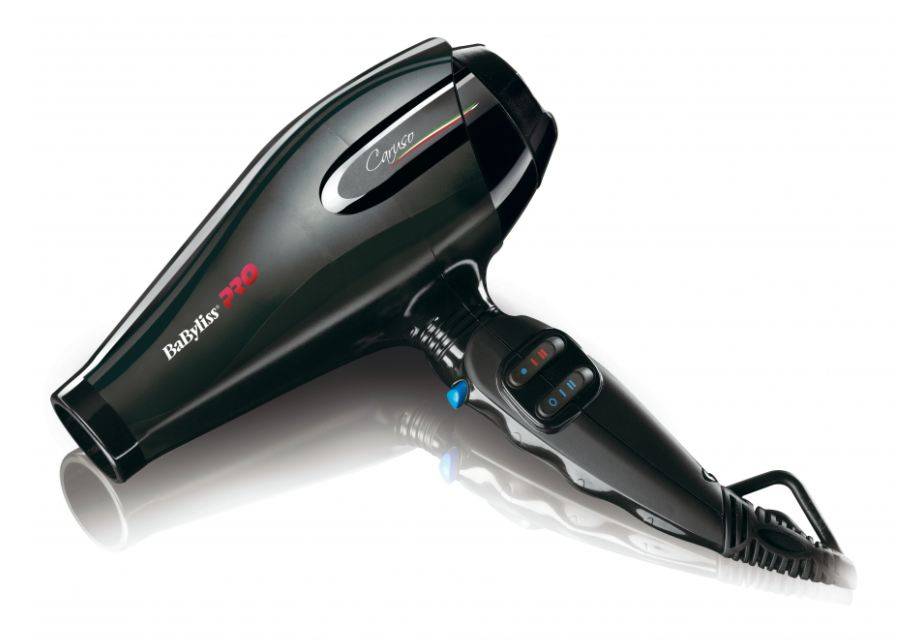

Конструкция и принцип работы фена для сушки волос

Использование устройства в домашних условиях

Технический фен в силу своих особенности может применять и в бытовых целях, например, для снятия старой краски или же пайки пластиковых труб, а также других видов работ.

Снятие краски

Из-за того, что большинство технических фенов обладает возможностью регулировки температуры его можно использовать практических во всех сферах деятельности. В быту его можно использовать для снятия старых слоёв краски и других отделочных материалов. Однако стоит учитывать основу, с которой будет сниматься краска, например, демонтаж с пластмассовых изделий будет довольно затруднительным, а с деревянных более удобным и комфортным.

Для того чтобы снять старую краску, нужно выполнить следующие действия:

  1. Взять технический фен и выставить температуру в пределах от 500 до 650.
  2. Вывести значение потока воздуха на максимальный уровень (если есть соответствующая регулировка).
  3. Расчертить изделие на секции по 2–5 см визуально (карандашом) и равномерно прогреть поверхность каждого из них.
  4. Дождаться последней стадии деформации краски (отслоения от изделия).
  5. Взять скребок и потихоньку начать удаление краски при этом продолжая, нагрев демонтируемого вещества.

Видео: снятие краски с двери

Пайка пластмассовых труб

Иногда бывают такие ситуации, когда необходимо спаять несколько пластмассовых труб вместе или присоединить к действующей системе дополнительный элемент, например, при ремонте или модернизации канализационной системы в ванной комнате. Для того чтобы спаять пластиковые трубы, нужно выполнить следующие действия:

  1. Взять фен и выставить температуру в диапазоне от 250 до 350 (иногда может потребоваться 500).
  2. Вывести значение потока воздуха на минимальный уровень.
  3. Поставить аппарат в вертикальное положение (соплом кверху).
  4. Взять трубу и равномерно прогреть один из её концов.
  5. Далее, к прогретому концу быстро подсоединить вторую трубу.

Видео: пайка (сварка) пластмассовых труб

Опаливание древесины

Опаливание древесины используется для придания древесине более тёмного цвета, а также обработки и дезинфекции изделий, сделанных из неё. Для того чтобы опалить древесину с помощью технического фена, нужно выполнить следующие действия:

  1. Взять предмет, над которым будет производиться работа.
  2. Обработать её: произвести очистку поверхность древесины, используя латунную щётку, а затем шлифовку с помощью мелкозернистой шкурки.
  3. Надеть широкую насадку на фен (до включения аппарата).
  4. Включить устройство и настроить его на температуру в пределах 500–600, а также высокую скорость воздушного потока.
  5. Подобрать оптимальное расстояние сопла от поверхности изделия, которое должно быть более одного сантиметра.

Опасные ошибки

Избежать вредного воздействия на волосы будет проще, если учесть самые типичные ошибки, которые допускают девушки при использовании фена. Вы рискуете красотой и здоровьем своих локонов, если:

  • Не пользуетесь термозащитой – специальными пенками, сыворотками, спреями. Они заметно снижают травмирующее воздействие повышенной температуры на волосы, увлажняют их, лечат секущиеся кончики, придают дополнительный объем;
  • Направляете фен на кожу головы – не удивляйтесь, если при этом появляется сухая перхоть, это от пересушивания кожи. Поток воздуха должен идти на пряди и дальше пространство;
  • Используете фен каждый день – даже при соблюдении всех правил, такая ежедневная нагрузка не способствует здоровью волос. К слову, при использовании приборов с ионизацией волосы дольше остаются чистыми, поэтому мыть и сушить их приходится реже;
  • Высушиваете волосы «насухо» — и в результате получаете секущиеся, ломкие кончики;
  • Считаете, что средств для укладки «чем больше, тем лучше» — перебор пенки или мусса создаст ненужную липкую пленку на волосах, их придется снова мыть через короткое время, а прическа не будет выглядеть свежей;
  • Расчесываете мокрые волосы щеткой – после мытья можно использовать только расческу с редкими крупными зубцами.

Если вы все еще сомневаетесь, можно ли сушить волосы феном, вспомните, о чем мы говорили в самом начале. А теперь представьте: когда вы моете голову, вода проникает через кутикулу в кортекс, который разбухает и увеличивается в объеме. Размягчившиеся от влаги частички уже не защищают его, и чем дольше волосы остаются мокрыми, тем больше растягивается кутикула, тем сильнее нагрузка на кортекс.

Получается, что оставлять локоны влажными, пока они не высохнут сами, очень нежелательно. Хуже этого – только лечь спать с мокрыми волосами. Во сне мы непроизвольно двигаемся, трение незащищенных волосков о подушку приводит к их ломкости, истончению. Поэтому лучше воспользоваться феном с учетом правил безопасной сушки.

Принцип работы фена с функцией ионизации

Ионизация — это воздействие отрицательно заряженными ионами. Вследствие такой обработки волос устраняется статическое электричество, пряди становятся эластичными и блестящими. Нейтрализация положительно заряженных частиц обеспечивает защиту от последствий перепадов температурного режима.


Использование ионизационного воздействия отрицательными зарядами способствует не только устранению статического электричества, но и общему оздоровлению и улучшению внешнего вида волос

Такой эффект обеспечивается особой конструкцией фена. Деталь, сквозь которую проходит горячий воздух, покрывается турмалиновым напылением. В процессе сушки волос прибор нагревается и покрытие начинает высвобождать отрицательно заряженные частицы, кондиционирующие пряди.


Поток горячего воздуха, проходящий через турмалиновое покрытие решётки фена, способен избавить от лишнего статического электричества даже самые густые и длинные волосы

Неисправности строительного фена

При интенсивном использовании инструмента нередки его поломки. Они бывают самыми различными. Мы сейчас расскажем, как разобраться, что конкретно может сломаться.

Первым делом нужно провести визуальный осмотр фена

Пристальное внимание следует обратить на кнопки, переключатели, шнур питания, вилку. Довольно частой причиной поломки является нарушение изоляции или обрыв провода в местах соединения с корпусом

При повреждении провода его нужно зачистить в этом месте и заизолировать клеящей лентой. При неисправности кнопок включения и переключения температурных режимов их следует заменить на новые.

Если же причина не в этом, тогда следует провести диагностику работы инструмента в разных режимах. Фен может подавать только холодный воздух. В этом случае требуется осмотреть нагревательный элемент прибора – спираль

При отсутствии подачи воздуха ваше внимание следует обратить на вентилятор или двигатель. Замена нагревательного элемента, вентилятора или проводов сама по себе несложная и недорогостоящая процедура, чего не скажешь о замене электродвигателя

При его поломке ремонт фена становится бессмысленным.

Будущее фенов

Качество фенов улучшилось за последние 70 лет, но в фундаментальном дизайне произошло мало изменений. Улучшения, которые были сделаны в последнее время, значительно повысили безопасность устройств, увеличили их мощность почти в 20 раз. Маловероятно, что будущие приборы станут намного более мощными, потому что они уже производят максимальное количество тепла, которое можно использовать без опасности сжигания волос или кожи.

Разработчики заняты в основном проектированием устройств с более тихими режимами работы. Некоторые компании сделали ставку на эргономичность: их фенами удобнее пользоваться, чем обычными. Остальные фирмы усиленно трудятся над дизайном, предлагая фены из прозрачного пластика, изделия с невероятной цветовой окраской.

Возможно, что технологические открытия и прорывы будут способствовать появлению новых типов продукции. Например, в 2000 году один производитель представил новый ионный фен для волос, который, использует ионы, электропроводящие химические вещества. Ионы способствуют быстрому испарению воды, сводя повреждения волос к минимуму.

Техника сушки волос

Для создания объема на волосах средней длины и длинных начинайте сушку, нагнув голову вниз и свесив волосы. Взбивайте волосы пальцами против направления роста и энергично направляйте струю воздуха в разные стороны. Когда волосы высохнут наполовину, поднимите голову и придайте укладке нужную форму. Короткие волосы сначала причешите с помощью фена, а потом взъерошите щеткой против роста волос, нагнув голову вперед. При просушке и укладке держите фен таким образом, чтобы поток воздуха шел от корней волос к концам. При такой сушке чешуйки волоса ложатся правильно и волос приобретает блеск. И не приближайте фен слишком близко к голове, оптимальное расстояние – не менее 20 см.

Система защиты от перегрева

Схема фена для волос была создана с целью организации быстрой сушки. Для этого некоторые модели могут продуцировать температуру до 60 градусов. Устройство оснащено переключателем. Он помогает регулировать скорость и теплоту. Однако при этом все внутренние детали должны быть надежно защищены от перегрева. Если возникает экстренный случай, то электроснабжение должно быть полностью остановлено. Благодаря этому удастся избежать аварийной ситуации, которая может полностью уничтожить содержимое.

Важно! Фен для волос был назван в честь теплого горного воздуха, который своими порывами высушивал все прилегающие равнинные территории. Однако среди местных жителей он более известен как фён

Дополнительно следует узнать, из чего делают аппарат и что входит в его состав для повышения чувствительности:

Термостат позволяет организовать контакт между двумя пластинами, которые сделаны из металла. Каждый элемент должен обладать разной степенью расширения. Благодаря этому удастся зафиксировать критическую температуру и отключить подачу тока. Двигатель перестает работать, а в это время запчасти остывают и не портятся дальше.

Устройство фена подразумевает наличие также специального термического предохранителя. С его помощью удается во всех случаях избегать перегрева. На срабатывание механизма нужно всего несколько секунд. Элемент плавкий, поэтому быстро отключает подачу электричества. Однако в некоторых моделях после критической ситуации дальнейшая работа становится возможной только после замены запчасти.

Электрический фен имеет простую систему. Существует всего две главных составляющих, которые приводят технику в действие. При необходимости каждый человек сможет разобраться в особенностях функционирования. Ремонт фена для волос своими руками выполняется только при наличии определенного опыта в данной сфере.

Предварительно следует ознакомиться с инструкцией, которая гарантированно есть в комплекте. В ней содержится полная информация о схеме, используемой производителем. Каждое изделие имеет ряд особенностей, которые не следует оставлять без внимания.

Воздух не нагревается.

Если воздух в фене перестал нагреваться, то дело однозначно кроется в спирали (рис.4) – самой уязвимой части.

спираль фена (рис. 4)

Узнать, что спираль вышла из строя легко – по резкому запаху гари. Иногда концы спирали расходятся и фен начинает нагреваться. Для того, чтобы устранить эту неисправность, достаточно:

  • разобрать устройство и соединить концы спирали плоскогубцами;
  • спаять при помощи ручного паяльника;
  • Если есть старый нерабочий фен, взять спираль от него.

Подробно о том, как паять при помощи паяльника: https://howelektrik.ru/elektrooborudovanie/rukovodstvo-kak-pravilno-payat-payalnikom.html

Видео: https://www.youtube.com/watch?v=q6hWmE3aytc

Проверяем исправность сетевого провода

Как убедиться в том, что сетевой провод фена исправен. Визуально это сделать крайне проблематично, так как зачастую происходит повреждение жил внутри изоляции, и снаружи это не видно. Случается такое достаточно часто, особенно если вы пользуетесь китайскими фенами малоизвестных производителей.

Причем повреждение жилы возникает не только посредством механического воздействия, например, передавливание провода дверью, но еще и при длительной эксплуатации инструмента на максимальной мощности. Происходит это примерно так — жила нагревается, происходит ее подгорание, в результате чего медный материал становится хрупким, и легко переламывается. Диагностировать такую поломку можно посредством мультиметра:

  1. Сначала нужно разобрать фен
  2. Включить на мультиметре режим прозвонки
  3. Подключить к одному контакту вилки щуп от мультиметра
  4. Вторым щупом прибора поочередно коснуться контактов на клеммной колодке
  5. Если в одном из контактов клеммной колодки происходит срабатывание звукового сигнала прибора, значит одна жила в порядке
  6. Переключаем щуп на второй контакт вилки, и повторяется процедура. Теперь мультиметр должен издать звуковой сигнал при прикосновении ко второму контакту клеммной колодки

Если же мультиметр пищит, значит сетевой кабель исправен, и не нуждается в ремонте или замене. Если же прибор не издает звуковой сигнал при прикосновении к одному из контактов, то это говорит о повреждении жилы сетевого провода. Провод в таком случае рекомендуется заменить, так как найти место его повреждения практически невозможно. Если же есть цель найти место повреждения жилы сетевого провода, то в этом поможет индикаторная отвертка.

Есть еще один случай, когда прибор издает сигнал при прикосновении щупом к обоим контактам клеммной колодки. Это говорит о том, что жилы провода замкнулись, и кабель также необходимо заменить.

Это интересно! Неисправность сетевого провода может проявляться в случае эксплуатации прибора, когда при работе происходит его самоотключение. Такое самоотключение говорит о слабом контакте в проводе, поэтому прибор во время замеров может показывать положительный результат, но инструмент при этом работает с перебоями. Устранить неисправность поможет замена сетевого провода.

Схема подключения фена станции


Схема подключения элементов паяльной станции Убедившись, что для необходимой регулировки хватит и сопротивления родного подстроечника, вернул его на место. На силовой транзистор, для пущей надёжности, установил небольшой радиатор охлаждения. При этом замечу, что эксплуатироваться в дальнейшем блок питания в родом корпусе не будет. Это, пожалуй, самая наглядная и информативная схема распайки проводов паяльного фена, что удалось найти. На данном этапе интересуют только два провода которые идут к кулеру, один из них коричневый, на него подавать плюс питания, второй синий – минусовой.


Испытания схемы

Порядок осмотра

Если прибор для сушки волос полностью лишен признаков жизни или плохо функционирует, то требуется провести визуальный осмотр цепи питания. Лучше всего проводить мероприятия в следующем порядке:

  1. Неполадки с кабелем. Начинать процедуру осмотра силового кабеля необходимо именно с розетки. Проблема может крыться в отсутствии электрической сети или каких-либо других неисправностях. Если же вольтаж существует, то нужно осмотреть шнур электроприбора, притом чаще всего поломка происходит в месте, где он входит в корпус. Затем передвигаются к вилке. Перед тем как производить ремонтные работы, необходимо обесточить устройство. Если какие-либо изломы, горелости отсутствуют, то необходимо разобрать фен и проверить места соединения провода с внутренними деталями. Очень часто случается, что отпадает двигатель. Исправить ситуацию можно обычной запайкой.
  2. Неисправности в вентиляторе. В таком случае устройство просто перестает крутиться или делает это очень медленно. Для выявления причины также потребуется разобрать агрегат, иначе добраться до детали не получится. В самом начале осматриваются крыльчатки, они не должны быть грязными и пыльными. Часто механизм не набирает обороты именно из-за волос, которые на него намотались в процессе эксплуатации. Далее требуется разобрать конструкцию полностью, хорошенько очистить ее и имеющиеся на ней фильтры. Если же манипуляции не произвели нужного эффекта, и прибор не заработал, то самостоятельно поломку не устранить, придется отнести фен в сервис.
  3. Поломки в двигателе. Самые неприятные неполадки случаются именно с двигателем. Понять, что причина кроется в нем, можно по характерному запаху горелой проводки, а также по искрам, которые проскальзывают в месте, где расположен мотор. Устранить проблему будет непросто, если нет опыта. Вначале необходимо с помощью тестера выявить точное место неисправности, а уже затем, исходя из проблемы, устранять поломку или же полностью заменять элемент новым.
  4. Проблемы с нагревательным элементом. При такой неисправности из бытового прибора вместо горячего потока воздуха поступает холодный. Чаще всего это случается из-за перегоревшей или вышедшей из строя спирали. Чтобы отремонтировать поломку, необходимо разобрать устройство, вентилятор, таким путем получится добраться до нужной детали и заменить ее. Можно произвести ремонт, но, как правило, через какое-то время она вновь придет в негодность.

Как рассчитать и навить спираль для термофена

Для изготовления строительного фена своими руками нужно уметь рассчитывать нихромовую спираль, то есть определять, какой длины проволока определённого сечения потребуется, чтобы изготовленная из неё спираль выдавала определённую мощность. От этого показателя зависит продолжительность непрерывного цикла работы инструмента, а соответственно, и возможность выполнять им большие объёмы работ. Зависит от мощности и температура нагрева. Но на неё будут оказывать влияние и другие технические параметры работы фена, например, производительность или объём подаваемого воздуха в единицу времени (обычно в минуту).

Расчёт необходимой длины нихромовой проволоки

Определившись с требуемой мощностью технического фена, а для домашних работ она может быть от 800 до 1500 Вт, необходимо рассчитать, какой длины нужно взять проволоку для навивки спирали. Для этого нужно выполнить ряд последовательных вычислений:

  1. Определить силу тока, разделив мощность на напряжение. Например, если вам нужно получить мощность 900 Вт от бытовой электрической сети напряжением 220 В, сила тока должна быть равна I = P/U = 900/220 = 4,09 А.
  2. Вычислить, какое сопротивление должна иметь спираль. Для чего разделить напряжение (U) на силу тока (I). Получаем R = 220/4,09 = 54 Ом.
  3. Длина проволоки из нихрома, имеющей сопротивление 54 Ом, определяется из формулы R=ρ · L / S, где R — сопротивление, ρ — коэффициент удельного сопротивления материала (для нихрома он находится в пределах 1–1,2), а L и S — длина и площадь сечения проволоки. Допустим, диаметр проволоки D = 1,00 мм. Тогда площадь её сечения будет равна S = 3,14 · D2/4 = 0,785 мм2. Следовательно, длина проволоки определяется как R · S / ρ = 54 · 0,785 / 1,1 = 38,54 м.

Чем тоньше проволока, тем меньше её потребуется её для изготовления термофена одной и той же мощности. Данные, полученные расчётным путём, обязательно нужно проверить на практике. Ведь проволока может иметь отклонения по химическому составу или неравномерную толщину по всей длине. Перед тем как отрезать её от бухты, нужно замерить омметром сопротивление отмеренного куска.

Навивка нихромовой спирали

Чтобы из нихромовой проволоки навить спираль, нужно прежде всего определить длину цилиндрического стержня или трубки, на которую вы будете её наматывать. Это сделать довольно просто, зная диаметр спирали и длину проволоки, которая для этого потребуется. Обязательно следует учесть, что после намотки кольца спирали слегка пружинят, поэтому её диаметр получится немного больше, чем размер стержня.

Определившись с длиной стержня, нужно изготовить простейшее приспособление. Существует несколько разновидностей таких устройств. Для механизированной намотки понадобятся:

  • слесарные тиски;
  • электродрель с управляемым числом оборотов;
  • два деревянных бруска сечением 20 х 50 мм;
  • стержень для навивки (оправка).

В брусках прорезаются полукруглые канавки, образующие отверстие достаточного диаметра, чтобы в нём мог поместиться стержень для навивки с намотанной проволокой. Сам стержень вставляется в патрон дрели, а на его конце закрепляется проволока из нихрома. Конструкция зажимается в тисках достаточно плотно, чтобы удержать бруски и обеспечить возможность прохождения между ними проволоки при намотке.

Для ручной намотки используется тот же принцип, но вместо дрели применяют вороток, а свободный конец оправки заключается в опорную поверхность с подшипником. Можно незначительно видоизменить конструкцию, убрав тиски, и с обоих концов опереть стержень для навивки на подшипниковый узел.

Видео: ручная навивка спирали из нихромовой проволоки

При намотке спирали нужно соблюдать некоторые правила:

  • навивку следует выполнять, не останавливаясь и не ослабляя натяжения нити;
  • не направлять нить рукой, а только деревянными брусками, чтобы избежать серьёзных порезов;
  • не допускать перегибов проволоки, которая, может, и не переломиться сразу, но очень быстро перегорит в месте перегиба;
  • выбирать длину стержня для навивки нужно с запасом и с учётом возможности закрепления его в тисках или на опорных поверхностях.

Укладывать витки при намотке следует плотно друг к другу. Лучше потом растянуть спираль до нужной длины.

Для того чтобы сделать строительный фен собственными руками, не требуются сложные приспособления и инструменты. Нужно лишь проявить смекалку и придумать максимально удобную его конструкцию. Желательно, чтобы ваша самоделка была изготовлена с учётом возникших потребностей, а также из расчёта пользования ей на перспективу. Ведь термофен наверняка пригодится вам и в дальнейшем для производства строительных, ремонтных или монтажных работ.

Формы насадок

Насадка, формирующая поток горячего воздуха – главный рабочий орган устройства. В зависимости от формы насадки она предназначается для конкретного круга работ:

  • Плоские. Формируют широкий плоский поток. Используются для снятия лакокрасочных и пленочных покрытий, обоев, направленной деформации листов пластмассы.
  • Круглые. Формируют поток цилиндрической формы, применяются при работе с медными трубами.
  • Рефлектор. Имеют закругленный лепесток, формирующий кольцевой полок. Используются при гибке пластиковых труб
  • Щелевые. Создают узкий плоский поток высокой интенсивности. С их помощью сваривают листы пластмассы.
  • Боковые. Используются для снятия покрытий и загрязнений с оконных рам. Имеют отдельный лепесток для защиты стекла.
  • Режущие. Создают еще более узкий плоский поток, применяются для раскройки пенопластовых листов.
  • Кольцевые. Создают поток в виде кольца. Применяются при сварке полипропиленовых труб.

Изготовленный своими силами строительный фен может использовать все эти насадки, достаточно изготовить его сопло с соответствующим диаметром. Насадки можно изготовить из листового металла и своими руками.

Выводы о ремонте строительного фена

Столкнувшись с неисправностью фена, немаловажно обратить внимание на начальные признаки поломки. Ведь проявляются эти поломки разными способами:

  • Фен не включается
  • Работает только один из двух или более режимов
  • Включается, но при работе отключается
  • Работает вентилятор, но фен при этом не греет
  • Не работает вентилятор — в этом случае срабатывает защита, которая исключает перегрев спиралей и их нарушение целостности

Подробное пошаговое описание, как выполняется ремонт строительного фена самостоятельно, рассмотрено в материале. Видео инструкция ниже поможет найти поломку, и устранить ее своими руками. Стоит помнить, что срок службы промышленного фена зависит, прежде всего, от правильности его применения и хранения. Если прибор хранится в гараже, то перед его использованием, рекомендуется продуть спирали компрессором. Порой несоблюдение самых простых правил эксплуатации электроинструмента, приводит к тому, что они выходят из строя намного раньше и быстрее, чем ожидается.
