Схемы подключения
На проходных аппаратах собирают схемы управления осветительными приборами так, чтобы включать-отключать свет можно из двух или более точек одной манипуляцией независимо от положения других коммутационных элементов.
Включение света из двух мест
Схема коммутации из двух точек.
Для построения схемы включения-выключения светильников из двух точек потребуется два переключателя с перекидными контактами. Из схемы видно, что в каком положении ни находился бы первый элемент, вторым можно замкнуть и разомкнуть цепь питания лампы.
Если применить двойной переключатель, можно управлять двумя светильниками или группами светильников. Например, точечным или общим освещением комнаты. Либо вместо второй лампы можно подключить другого потребителя (систему принудительной вентиляции и т.п.).
Схема коммутации из двух точек двумя потребителями.
Управление светильниками из трех точек
Чтобы независимо включать светильники из трех точек, в дополнение к перекидным приборам понадобится еще перекрестный. Его клавиша управляет контактной группой, содержащей две перекидные пары, соединенные особым образом:
- каждая пара имеет свой раздельный вход;
- нормально разомкнутый контакт одной пары соединяется с нормально замкнутым контактом другой пары и подключается к общей клемме;
- нормально замкнутый контакт одной пары соединяется с нормально разомкнутым контактом другой пары и подключается к другой общей клемме.
Схема перекрестного переключателя.
Такой прибор еще называют реверсивным – с его помощью можно поменять полярность постоянного напряжения на нагрузке, и реверсировать направление вращения, например, двигателя постоянного тока.
Коммутация из трех точек.
Такая схема подключения проходных и перекрестного выключателей пригодится в Т-образных проходах или в детских комнатах на двоих.
Управление светильниками из четырех точек
Добавлением одного промежуточного реверсивного аппарата можно управлять светом из четырех различных мест.
Коммутация из четырех мест.
Схема кажется громоздкой из-за обилия контактов. Но по факту выключатели подсоединяют друг к другу кабелями всего лишь из двух жил.
Независимое управление светом из пяти мест
По тому же принципу можно увеличить количество пунктов включения и выключения осветительных приборов до пяти.
Схема включения-отключения света из пяти точек.
Добавление каждого промежуточного реверсивного элемента увеличивает количество точек управления на единицу. Теоретически число точек включения ламп можно нарастить до бесконечности, потребуется лишь достаточное количество перекрестных включателей. На практике редко где может понадобиться даже пять элементов управления.
Проходной выключатель: разновидности и их назначение
На вопрос, какие бывают виды проходных выключателей, можно ответить точно так же, как и на вопрос, какие бывают виды обыкновенных клавишных выключателей. Проходные выключатели могут быть одинарными, двойными и даже тройными. Кроме того, они могут быть клавишными, сенсорными и даже с пультом дистанционного управления. Последний вид, на мой взгляд, является излишеством, так как пульт ДУ сводит на нет необходимость в проходном выключателе как таковом. Судите сами – один выключатель устанавливаем в начале коридора или лестничного марша, а его пульт дистанционного управления в конце. Такое сочетание вполне в состоянии полноценно заменить два проходных выключателя.
Но вернемся к нашим проходным выключателям, а вернее к их разновидностям и назначению. В большинстве случаев на выбор того или иного проходного устройства может повлиять исключительно количество клавиш, от которого зависит число подключаемых к нему групп осветительных приборов
Все остальные нюансы, сенсоры и пульты дистанционного управления – это всего лишь дополнительные удобства эксплуатации, обращать внимание на которые нужно в меньшей степени. Будем говорить просто – проходные выключатели на две и три клавиши целесообразно использовать только в больших помещениях, в которых имеется несколько выходов и не одна группа одновременно включаемых осветительных приборов
Во всех остальных случаях, включая лестничный марш или длинный коридор, можно легко обойтись одинарным маршевым выключателем.
Виды проходных выключателей
Полезные сведения
Ошибки при подключении
При этом этапе поиска и подключения основной клеммы в проходном выключателе совершают ошибку. Многие почему-то не проверяют схему и наивно полагают, что общая клемма – это та, где лишь один контакт. Если собрать схему таким образом, то переключатели будут неправильно работать, потому что все они зависят друг от друга. Помните о том, что на разных выключателях общий контакт может быть где угодно! Лучше всего его вызвонить «вживую», при помощи индикаторной отвертки или тестера. Чаще всего с такой проблемой можно столкнуться при замене или монтаже переключателей от разных фирм. Если ранее все работало, а после замены схемы перестала функционировать, значит, вы перепутали провода.
Еще может быть и такой вариант, что новый переключатель совсем не проходной
Также важно помнить о тои, что подсветку внутри изделия не может влиять на принцип переключений. Еще одной популярной ошибкой является неправильное подключение перекрестных провода, когда оба кабеля с первого проходного переключателя усаживают на верхние контакты, а со второго на верхние
Между тем у крестовых выключателей механизм переключений и схема несколько отличаются, и подключать провода требуется крест-накрест.
https://youtube.com/watch?v=3yLQJbjN8Eo
Недостатки
Первый недостаток заключается в том, что нет конкретного положения клавиш ВЫКЛ или ВКЛ, которые есть в стандартных. Если перегорела лампа и ее следует заменить, то при подобной схеме можно не сразу понять, включен свет или выключен. Будет неприятно, когда при замене лампа может попросту взорваться около глаз. В таком случае самым простым и безопасным способом будет отключение автомата освещения в щитке. Вторым недостатком является большое число соединений в распаечных коробках. Чем больше у вас световых точек, тем больше их количество в распределительной коробке. Подключение кабеля по схемам без распаечных коробок уменьшит число соединений, но может в несколько раз увеличить или расход кабеля, или число жил. Если у вас проводка идет под потолок, то потребуется оттуда опускать провод для каждого переключателя, а после поднимать вверх. Лучший вариант здесь – использование реле импульсного типа.
Подробности вопроса
Подключение переключателя
При помощи щупов на тестере следует попеременно касаться всех контактов и искать тот, на котором тестер начнет «пищать» или покажет «0» при любых положениях клавиши ВКЛ и ВЫКЛ. все куда проще сделать при помощи индикаторной отвертки. После того, как будет найдена общая клемма, на нее следует подключить фазу с кабеля питания. На остальные клеммы стоит присоединить два остальные провода. Причем какой из них куда пойдет не имеет значения. Выключатель следует собрать и закрепить в подрозетнике. Это один из этапов подключения проходного выключателя. Со вторым следует проделать все то же самое – найти общую клемму, подключить на нее проводник фазного типа, который будет идти на осветительный прибор и на оставшиеся подсоединить другие жилы.
Схема подключения выключателя проходного типа в распределительной коробке
Теперь самое главное, это правильно выполнить сборку схемы в распределительной коробке. В нее должны входить четыре трехжильных кабеля:
- Питание с автомата освещения распределительного щита.
- Кабель на первый переключатель и на второй.
- Кабель на люстру или другой осветительный прибор.
При подключении проводов удобнее ориентироваться по цветной маркировке. Если будет трехжильный кабель ВВГ, то у нее самыми распространенными цветами является белый/серый (это фаза), синий («ноль») и желто-зеленый (это земля). Есть и другой вариант – фаза белая/серая, «ноль» коричневый, а земля черная. Начинается сборка с нулевых проводников. Требуется соединить нулевую жилу с кабеля вводного автомата и ноль, который отходит на светильник в одну точку при помощи клемм ваго. Далее требуется соединить все заземляющие жилы, если у вас есть проводник для заземления. Аналогично, как и с нулевыми проводами, «землю» следует объединить с вводного кабеля с «землей» кабеля, который отходит на освещение. Этот провод нужно подключить к корпусу светильника.
Остается правильно и без ошибок выполнить подключение фазных проводников. Фазу с вводного кабеля следует присоединить к фазе уходящего провода на общую клемму первого переключателя. Общий же провод со второго переключателя следует при помощи отдельного зажима ваго соединить с фазной жилой провода на освещение. Когда все будет выполнено, останется лишь соединить между собой отходящие жилы с двух выключателей между собой, и при этом не играет роли, как именно вы будете их соединять. Допускается даже перепутать цвета, но все-таки лучше, если вы будете придерживаться расцветки, чтобы в будущем не запутаться. На этом можно считать, что схема полностью собрана, подать напряжение и проверить освещение.
Теперь стоит поговорить об управлении освещением при помощи новых выключателей.
Перекидные выключатели – управление с трех/четырех мест
Что же делать в том случае, когда вы хотите управлять одним освещением из трех или четырех точек? Тогда с цепи будет еще третий и четвертый переключатель. Казалось, требуется купить лишь еще один проходной элемент, но все не так просто. Здесь не подойдет выключатель с тремя клеммами, потому что соединяемых проводов в распределительной коробке будет четыре. Здесь очень кстати будет применение перекидного, или как его еще называют, крестового/промежуточного/перекрестного выключателя. Его ключевое отличие состоит в том, что у него четыре выхода – два снизу и столько же сверху. Его устанавливают как раз в промежутке между двумя проходными. Начать стоит с распаечной коробки, в ней следует найти два второстепенных провода от второго и первого переключателя. Нужно рассоединить их и подключить между ними перекидной шнур. Те провода, что расположены с первого, подключите на вход, а те, что идут на второй – к клеммам выхода. Схему подключения проходного выключателя следует всегда проверять, потому что часто бывает так, что выход и вход у них расположен на одной стороне.
Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео
Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.
Такое устройство, как выключатель, может выглядеть изящно и богато
В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.
На видео наглядно показана схема подключения проходного выключателя:
Watch this video on YouTube
Принципиальная схема подключения проходного выключателя с 2-х мест
Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.
Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.
Схема подключения проходного выключателя на 2 точки
Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».
Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.
Схема подключения проходного выключателя с 3-х мест
Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.
Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах
Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.
В подобной схеме на первой и последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

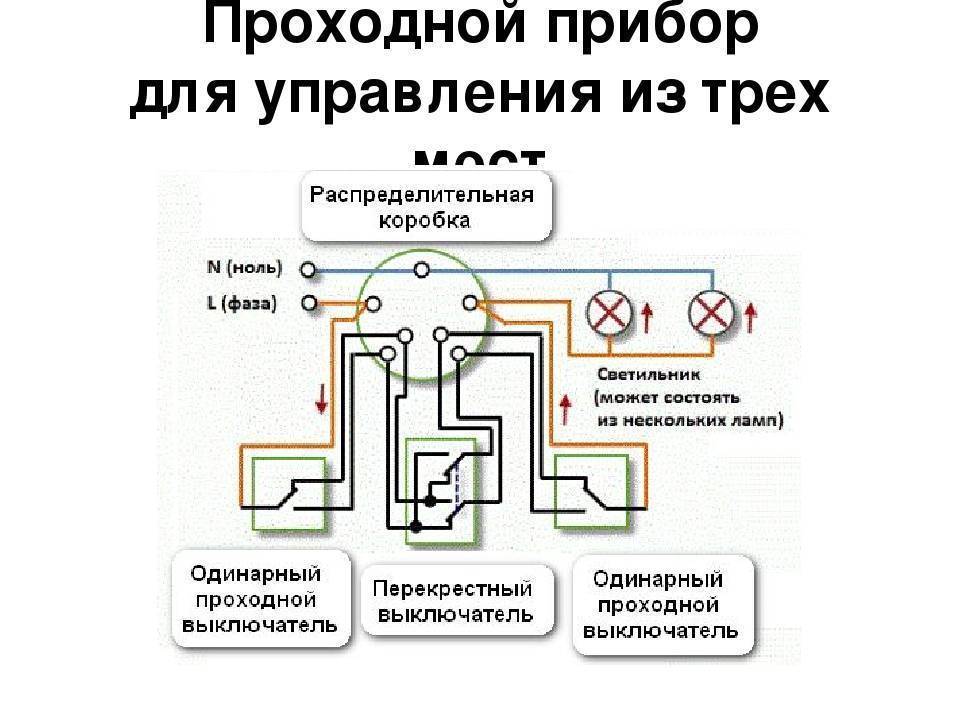

Схема подключения проходных выключателей из 3 мест
Принцип подключения проходных выключателей для трех точек управления следующий:
- Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
- К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.
На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.
Схема подключения проходного выключателя с 4х мест
Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.
Принципиальная схема подключения проходных переключателей для 4 мест
Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.
Схема подключения
Для того, чтобы собрать такую схему с использованием переходного выключателя понадобятся следующие комплектующие элементы и инструмент:
- Выключатель проходной одноклавишный – 2 шт.
- Светильник ламповый – 1 шт.
- Провода электрические одножильные – 5 шт.
- Индикатор напряжения однофазный – 1 шт.
- Пассатижи комбинированные – 1 шт.
- Отвертка (плоская или крестообразная) – 1шт.
- Нож монтерский – 1шт.
В качестве источника напряжения для собираемой схемы могут служить клеммы на шинах распределительного устройства или розетка питания. С помощью индикатора напряжения определяем распределение фазного и нулевого провода на клеммах источника, после чего снимаем с него напряжение.
Внимание! Все дальнейшие монтажные работы можно будет производить, только после проверки электрооборудования на предмет полного обесточивания!
Прежде чем начать собирать схему, необходимо неукоснительно соблюдать золотое правило электромонтажа о том, что установка выключателей для разрыва цепей в однофазных сетях, производится строго на фазном проводе. Исходя из требований этого правила, производим следующие подключения:
- Нулевую точку источника питания подключаем к одному из зажимов на патроне лампы (Св) проводником, который будет обозначен на схеме под номером 1.
- Соединяем между собой две пары неподвижных контактов (НК1 – НК4) перемычками под номерами 3 и 4.
- Проводом номер 5 подключаем свободны зажим на патроне с подвижным контактом (ПК2).
- В завершение сборки устанавливаем перемычку 2 между фазой источника питания и ПК1
В результате произведенных подключений будет собрана сеть освещения, обеспечивающая возможность включения-выключения освещения из двух точек. В формате электрической схемы собранная цепь будет выглядеть следующим образом.
Обозначения на схеме:
- ВкП1-2 – проходные одноклавишные выключатели.
- ПК1-2 – подвижные контакты.
- НК1-4 – неподвижные контакты.
- Св – светильник.
Общие сведения
Подбор, конструкции и отличия выключателей проходного типа
Основное отличие стандартных от проходных переключателей заключается в том, сколько в них контактов. Простые одноклавишник имеют лишь две клеммы, чтобы подключать провода (выход и вход), а проходного типа целых три! На обычном же электрическая цепь освещения или замкнута, или нет, и третьего просто не дано.
По внешнему виду спереди они могут казаться одинаковыми, но на клавише переходного элемента может быть значок, который состоит их вертикальных треугольников. Постарайтесь не перепутать их с элементами перекидного или перекрестного типа (о них подробнее поговорим дальше). У таких треугольники смотрят в исключительно горизонтально. Зато со второй стороны можно заметить разницу – у проходного элемента 1 клемма сверху, а снизу расположены сразу две.
У обычного 1 сверху и столько же снизу. Большинство людей путают по этим параметрам переключатели с одноклавишными выключателями, но двухклавишные тут точно не подойдут, хотя тоже имеют 3 клеммы. Есть существенная разница в работе контактов
При замыкании одного контакта у проходного типа переключателя автоматически замыкается второй, а вот у двухклавишников подобной функции нет. При этом обратите внимание, что предварительное положение, когда две электрические цепи разомкнуты, у проходного вовсе нет
Конструктивные особенности и принцип действия
Простой одноклавишный выключатель имеет в своей конструкции всего одну пару контактов, замыканием-размыканием которых обеспечивается подача тока к потребителю. У изделий данного типа коммутационный механизм состоит из трех контактов, из которых один выполнен в подвижном исполнении, а два других в неподвижном.
Для того чтобы понять смысл, заложенный в принцип идеи проходного выключателя, необходимо для наглядности собрать простейшую действующую схему освещения, в функциональные особенности которой будут заложены варианты включения и выключения освещение из двух различных точек.
Сфера использования
Проходные выключатели востребованы при обустройстве системы освещения в следующих случаях:
- длинные коридоры, в которых один из переключателей монтируется в начале помещения, а другой устанавливается в конце;
- многоэтажные жилые домовладения или общественные здания;
- межэтажное лестничное пространство, позволяющее устанавливать коммутационные приборы на разных этажах;
- спальные комнаты, где выключатели устанавливаются рядом с дверным проёмом, а также над спальным местом или рядом с ним.
Особенно востребованы проходные выключатели в уличном освещении, а также для устройства комфортного освещения в подвальных помещениях, террасах, верандах или беседках.
Виды
Выбор коммутационных устройств проходного типа не слишком обширный, тем не менее, при подборе оптимального варианта нужно учитывать видовые особенности таких переключательных аппаратов.
- одноклавишными устройствами, на один вход и два выхода;
- двухклавишными устройствами, на два входа и четыре выхода;
- трёхклавишными устройствами, на три входа и шесть выходов.
В зависимости от типа управления, проходные коммутационные аппараты могут быть разными, но наиболее распространенными представлены клавишными, сенсорными и с ПДУ-управлением моделями. Следует отметить, что при выборе нужно учитывать количество клавиш, которое обязательно должно полностью соответствовать числу групп светильников, способных в одновременном режиме включаться.
Важно помнить, что применение одноклавишных или двухклавишных переключателей перекрёстного типа на два входа и такое же количество выходов, целесообразно при управлении освещением из трёх или более точек
Устройство и разновидности
По внешнему виду конструкции они такие же, как обычные, разнообразие возможно только по дизайну. По внешнему виду разница только в маркировке (рис. выше): на проходных изображено 2 треугольника, расположены они вертикально, а на промежуточном – горизонтально.
По принципу работы проходной похож на обычный. Разница только в конструкции контактной группы. У простых переключателей группа электроконтактов работает только на замыкание или размыкание цепи. Принцип работы проходного выключателя ничем не отличается от обычного. Разнятся они только в переключении входной цепи, то есть один вход на 2 выхода (направления).
Рассмотрим, как работает проходной выключатель. Например, перекрёстный выключатель имеет 2 группы клемм. Переключение происходит одновременно (синхронно). Таким образом, получается два входа на две выходные линии управления. Такая комбинация расширяет возможности управления нагрузками. Промышленность выпускает разнообразные переходные выключатели и продолжает работать над расширением ассортимента. Приобрести их можно от производителей:
- Legrand Celiane – Франция;
- Schneider Electric – Франция/Россия;
- Merten – Германия;
- Werkel – Швейцария;
- CHINT – Китай;
- Viko – Турция;
- Livolo.
По назначению эти выключатели выпускаются следующих видов:
- Одноклавишый – 1 вход и 2 выхода,
- Двухклавишный – 2 группы: 1 вход и 2 выхода,
- Переключающие – 2 входа и 2 выхода,
- Переключающий с сенсорным управлением (клавиши отсутствуют).
По типу исполнения они выпускаются для внутренней и наружной электропроводки. Современная технология позволяет создавать выключатели с электронным управлением. Широко используются для включения и регулировки пульты управления. Начинает применяться сенсорное (электронное) управление. Выключатели фирмы Livolo выполняют ту же функцию, что и механические выключатели. Хотя, по сравнению с механическими, они современнее. Конструкция удобная для монтажа, в основном для внутренней установки. На передней стороне сенсорная панель похожа на панель телефона. Есть подсветка: включено – красный, выключено – синий. Кружечками обозначены места касания, соединяемые между собой 3 проводами: 1й вход – фаза, 2й – выход на следующий и третий Сом провод для синхронизации (управления) между выключателями.
Как работает схема подключения для проходного выключателя при управлении светом из двух мест
За основу работы системы освещения, созданной по этому принципу, используется обычный метод подключения проводов к люстре и выключателю. Защитный РЕ проводник от своей шинки в квартирном щитке без любых разрывов напрямую подключается со всеми металлическими корпусами электрических приборов. Его для упрощения предоставляемой информации на схеме не показываем.
Рабочий ноль, выделенный синим цветом, подводится через распределительную коробку к ближнему контакту электрического патрона, внутрь которого вворачивается лампочка накаливания.
Все включения светом осуществляются только за счет использования фазного проводника. Его можно определить с помощью указательного индикатора напряжения. Оба проходных выключателя подключаются в фазу сети питания последовательно, встречно.
При этом надо учесть конструктивные особенности проходного переключателя и правильно подключить входящие и отходящие от него магистрали, выделенные на рисунке разными цветами.
Особенности подключения проводов схемы к контактам проходного выключателя
Из приведенной схемы видно, что проходной переключатель имеет одну общую клемму, по которой подводится напряжение от квартирного щитка или оно направляется непосредственно к источнику света. Также есть два отходящих контакта. Каждый из них подключается к схеме за счет манипуляции с клавишей на лицевой панели.
При ее переводе в верхнее или нижнее положение соответствующий контакт подключается к напряжению, как показано на фотографии.
Обычно на корпусе проходной выключатель имеет заводскую маркировку его клемм с показом схемы подключения к ним проводов. Ей можно верить.
Однако, при монтаже создаваемой системы освещения следует вызвонить все цепи электрическими методами и проверить надежность создания контактов при переключении клавиши. Это избавит от возможных последующих ошибок.
Выбирая конструкцию проходного выключателя для источника света обратите внимание на совместимость допустимой нагрузки, которую могут нормально коммутировать контакты и общую электрическую мощность осветительных приборов. Если контакты не допускают подобную работу, то придется дополнительно подключить магнитный пускатель соответствующего номинала. Здесь мы рассмотрели наиболее типовую и простую проходную модель
Торговля предоставляет их большое разнообразие
Здесь мы рассмотрели наиболее типовую и простую проходную модель. Торговля предоставляет их большое разнообразие.
Виды проходных выключателей
По внутреннему устройству и количеству клавиш управления проходные модели для бытовых целей выпускаются:
- одноклавишными;
- двухклавишными;
- трехклавишными.
Кроме клавиш для управления могут использоваться:
- сенсорное устройство;
- пульт ПДУ;
- другие технологии.
Выбор способа управления клавишами или другим методом не влияет на качество работы схемы, а обеспечивает различные типы удобств, которые зависят от личных наклонностей владельца квартиры и его бюджета.
Анимированная схема, поясняющая принцип работы проходного выключателя
При правильно собранной схеме источник света будет надежно управляться от каждого переключателя. Для этого достаточно поменять положение его любой клавиши.
Как видим, задать строгое положение каждой клавише для четкого указания ее ориентации при включении или отключении света, как у обычных комнатных приборов с указателями «off» и «on» не получится.
Оба проходных переключателя взаимосвязаны при работе.
