Правила обвязки
Чтобы достигнуть максимальной экономии энергии, снизить объем потребления, нужно тщательно изолировать трубу от потерь тепла. Если основная ветка и обратка проходят по стене, вместо поддержания теплой воды для разбора можно получить отопительную систему для вертикального ограждения.
Советы по совершенствованию обвязки:
- Работы по монтажу лучше выполнять вместе с монтажом котла, дополнительных агрегатов системы ГВС. Врезать обратную подачу жидкости для нагрева в готовую схему сложно. Иногда устройства изначально расположены так, что для этого нет свободного места.
- Монтаж бойлера косвенного нагрева требует обустройства основания, т. к. в зависимости от габаритов его вес может быть значительным.
- На выходе ветки ГВС из бойлера ставят мембранный гидроаккумулятор. Требуется автономность каждой ветки подачи, для отсечения устанавливают шаровые вентили. Противоток воды в обратном направлении предупреждают обратным клапаном.
- Нельзя крепить трубы к тонким перегородкам из слабых материалов. Кронштейны крепят анкерными дюбелями, которые выдерживают нагрузку без деформации.
Независимо от принятой схемы трубы устанавливают на уровне котла или немного выше. Патрубки направляют по ходу движения к котлу.
Управлять рекциркуляционной системой можно по времени, по температуре или одновременно по двум показателям.
Стоимость бойлера косвенного нагрева
На рынке теплотехнических устройств, представлено множество моделей бойлеров от различных производителей. Эти модели различаются между собой объемом бака, брендом, материалом, дополнительными функциями и т.п.
Критерии, влияющие на стоимость теплового агрегата:
- Производитель. Чем известнее фирма, тем больше стоимость устройства. Наиболее популярны модели от , Viessmann, Buderus, Vaillant, Baxi, Protherm, Drazice или Gorenje. Однако, в последнее время, на рынке большим спросом пользуются агрегаты российского производства, ничуть не уступающие по качеству своим зарубежным аналогам, но при этом имеющих меньшую стоимость.
- Конструкция. Тип применяемого теплообменника значительно влияет на стоимость агрегата в целом. Наименьшей ценой обладают бойлера с нижним расположением нагревателя, а наибольшей – с внутренней емкостью.
- Материалы, применяемы при изготовлении устройства. Наибольшую стоимость имеют устройства, в конструкции которых используется сталь и латунь. Баки, изготовленные из пластика, имеют значительно меньшую цену.
- Емкость бака. Чем больше емкость агрегата, тем большее количество материала уходит на его изготовление, а, следовательно, возрастает и его стоимость.
- Дополнительные опции. Наличие дополнительных приборов и функций, значительно увеличивают стоимость теплового агрегата (электронный термометр, термостат, возможность подключения рециркуляционной магистрали и т.д.).
В зависимости от материала и фирмы производителя, цена на косвенный бойлер, с объемом бака 100 литров, составляет от 20000 до 80000 рублей. При увеличении объема до 300 литров, стоимость агрегата возрастет до 100000 рублей, а за устройство с баком в 1000 литров, придется заплатить 300000 – 400000 рублей.
Схемы и правила подключения БКН
Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.
Вариант #1 – обвязка с трехходовым клапаном
Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.
Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.
Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН
По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме
Вариант #2 – схема с двумя циркуляционными насосами
Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.
Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции
Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.
Вариант #3 – обвязка с гидравлической стрелкой
Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.
Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку
Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.
Вариант #4 – использование рециркуляции теплоносителя
Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.
Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей
Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.
Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.
Вариант #5 – система с энергонезависимым котлом
Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.
Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше
Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.
Как выбрать водонагреватель косвенного нагрева
Комплектация и материалы водонагревателей косвенного нагрева могут отличаться, и это следует учитывать при выборе. Начать нужно с материалов. Главное, на что нужно смотреть – это из чего сделан бак. Он может быть из обычной стали или нержавейки. Последняя, естественно, лучше, но и стоит такое изделие дороже. От качества материала бака зависит срок службы изделия, поэтому данный критерий выбора один из определяющих.
Когда с материалами определились, вам нужно решить какую систему ГВС вы планируете монтировать. Если это будет циркуляционная ГВС, то в емкостном водонагревателе косвенного нагрева обязательно должен быть патрубок для рециркуляции. Основные элементы конструкции:
- сам бак;
- контур для теплоносителя (подключается к котлу);
- термодатчик;
- патрубки для подключения ГВС;
- патрубок для подпитки из водопровода.
В качестве дополнительных опций может быть установлен электрический ТЭН. Это необязательный элемент, но все же лучше, когда он есть. Горячей водой вы пользуетесь круглый год, а отоплением нет. Кочегарить котел только ради подогрева воды нерезонно, значительно удобнее использовать электрический ТЭН.
ТЭНы бывают сухими и влажными. По опыту можем сказать, что сухой ТЭН лучше не брать. Он дороже и, несмотря на все старания производителей, тоже перегорает. Сухой ТЭН дешевый, поменять его можно самостоятельно, да и найти в продаже намного проще.
Последний, необязательный элемент комплектации – это встроенный теплообменник для альтернативных источников энергии. Воду в баке можно греть за счёт подключенных гелиосистем для отопления или тепловых насосов.
Когда все технические моменты улажены, остается только подобрать объем. По отзывам можно сказать, что для семьи из трех взрослых человек 100-литрового бака будет предостаточно. Но даже если взять резервуар побольше, то никаких неприятных моментов в процессе эксплуатации не возникнет. Единственное, что потребуется больше времени на первый нагрев. Потом вода будет подогреваться по мере использования. Если вы не открываете кран горячей воды, то она остается в баке и не остывает. Водонагреватель хорошо утеплен ППУ, поэтому теплопотери минимальны.
Как установить накопительный водонагреватель
Монтаж накопительных водонагревателей косвенного нагрева зависит от того, есть ли в вашем котле специальный контур для него. Если да, то все что потребуется – это подсоединить патрубки теплообменника, встроенного в бак, к нагревателю и вставить термодатчик резервуара в предназначенное для него место в котле.
Когда давление в системе отопления достигает критичного значения аварийный клапан сброса давления осуществляет выброс.
Эксплуатация обходится дороже, а монтаж — дешевле.
Если же у вас обычный котел, то водонагреватель подключается к отоплению, как очередной радиатор. Главная проблема – это контроль температуры воды в баке. Поэтому он монтируется по принципу теплого пола – через смесительный узел. В этом качестве идеально подходит обычный трехходовой клапан, к которому подводится датчик температуры из бойлера. Естественно, нужно соблюдать элементарные правила: наличие запорной арматуры и установка разъемных соединений (американок).
Принцип установки
Если требуется смонтировать бак вместимостью до 200 л, это может быть изделие настенного исполнения. Для его крепления предусматриваются кронштейны особого рода, которые должны располагаться на ровных и крепких вертикальных поверхностях. Обычные перегородки из гипсокартона для монтажа даже такого «легкого» накопителя малопригодны. Нужно выбирать между экономией на обустройстве межкомнатного пространства и экономией на бойлере. Напольные аппараты предпочтительны для удовлетворения потребностей крупных домохозяйств, порой даже ставят изделия вместимостью свыше тысячи литров и отводят для них особое котельное помещение.
В частных домах можно ограничиться бойлерами косвенного нагрева, накапливающими от 250 до 300 л воды. Точный выбор емкости должен производиться с учетом реальных и прогнозируемых потребностей. При подключении к двухконтурному котлу, оборудованному встроенным насосом, координацию работы клапана по сигналам от термостата берет на себя сама автоматика котла
Это очень важно, потому что двухконтурный нагревательный аппарат, в отличие от одноконтурного, должен подавать горячую жидкость как в систему отопления, так и в водопроводный контур горячего водоснабжения
Если смонтировать трехходовой клапан, водонагреватель получит преимущество в системе по сравнению с нагревательным контуром. Такой подход приемлем, когда установлен бак большой емкости. К сведению: подобный способ подключения практикуется и при вынужденном использовании жесткой воды, затрудняющей нормальное применение системы ГВС. Хотя конечно, гораздо правильнее было бы позаботиться об умягчении поступающего теплоносителя. Но иногда приходится поневоле приспосабливаться к нему.
Проблемы могут возникнуть в связи с тем, что существенное потребление горячей воды способно осложнить функционирование данной схемы. При этом способ получения тепла, в том числе с использованием пеллетного или иного твердотопливного котла, существенного значения не имеет. И вот тут на выручку приходит бойлер, который сглаживает колебания в двух контурах. Благодаря ему даже интенсивный расход теплоносителя мало отражается на повседневной жизни людей. Монтажники должны учесть, какая из функций будет обладать наивысшим приоритетом.
Подсоединение бойлеров косвенного нагрева к одноконтурному котлу может быть произведено с использованием пары насосов. Тогда потоки воды с их помощью распределяются по двум трубопроводам. Обычно подразумевается, что на первом месте будет контур горячего водоснабжения. Соответствующим образом настраивают и алгоритм работы бойлера в связке с одноконтурным аппаратом. Чтобы разные по нагреву жидкостные потоки не меняли основные параметры друг друга, обоим насосам должен предшествовать возвратный клапан. Горячая вода подается исключительно из бойлера.
Особенности подсоединения БКН
Бойлеры КН могут подключаться по-разному, но общие принципы выполнения такой работы все же есть.
Ставить агрегат требуется только на ровной поверхности или подвешивать его на прочную кирпичную или бетонную стену
Крепеж производится при помощи анкеров.
Важно соблюсти все требования по давлению во всей системе – оно не должно превышать параметры, оптимальные для бойлера.
Бак всегда должен располагаться несколько выше самого отопительного котла – это обеспечит более быстрый нагрев воды. Так что лучше его ставить на небольшой подиум
При этом БКН не стоит ставить слишком далеко от котла непосредственно.
Патрубки ввода и вывода воды из бойлера нужно ориентировать всегда в сторону самого котла при установке.
Чтобы правильно подключить бойлер, нужно знать основные принципы подключения таких устройств.
Важно учесть, что вода-теплоноситель обязательно должна поступать в бак бойлера сверху, а остывшая жидкость – выходить снизу.
Подсоединение агрегата БКН к котлу с одним контуром
Подсоединять такой агрегат можно к котлам самого разного вида – одноконтурным, двухконтурным газовым, твердотопливному котлу и т. д
Подключение производится по различным схемам и важно не нарушить их, иначе можно не только создать опасную обстановку для пользователей горячей воды, но и вовсе вывести систему из строя. Лучше всего, если подключением бойлера будет заниматься человек, который имеет специальные навыки
Но при внимательном ознакомлении схемы подключения сделать все работы можно и самим.
Схема бойлера, включенного в систему рециркуляции
Система на основе трехходового клапана
Если семье нужно большое количество теплой воды, то есть смысл задуматься о таком типе подключения. Здесь в приоритете будет нагрев именно водопроводной воды. Вся система состоит из двух отопительных контуров, где один из них подогревает воду в баке БКН, а другой отвечает за обогрев дома непосредственно. Потоки воды распределяются как раз посредством наличия трехходового клапана, которым легко управлять, используя термостат
Последний важно грамотно настроить – температура подогрева жидкости в агрегате должна быть всегда ниже, чем температура воды, которая нагревает ее непосредственно. Иначе распределения потоков не произойдет
Подключение бойлера к котлу с применением трёхходового клапана
Клапан монтируется на выходе воды из котла. И он отвечает как раз за переключение направления потоков. То есть, если вода в баке остыла, то клапан переключится на систему ГВС, а если она достаточно нагретая, то клапан направит теплоноситель в систему обогрева дома.
Термостат бойлера

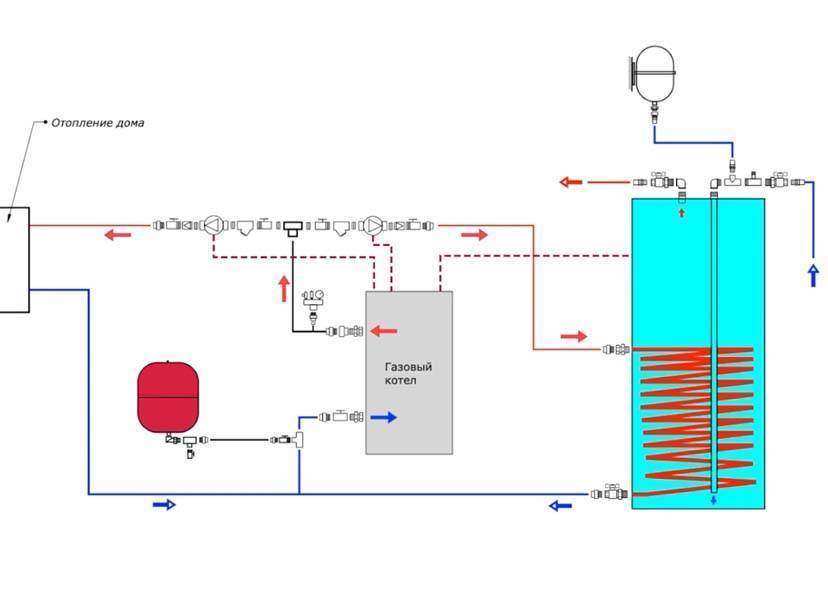

Два циркуляционных насоса
Этот вариант подойдет для тех, кто не собирается пользоваться БКН постоянно. В этом случае будут установлены сразу два циркуляционных насоса – один пойдет на работу отопительной системы, второй – на подачу жидкости в бак бойлера. Тогда получается, что непосредственно теплоноситель постоянно циркулирует в системе обогрева дома. Один из насосов (на бойлер) присоединяется к термодатчику и, как только жидкость в трубах водоснабжения остывает, подается сигнал, сообщающий об этом. Тогда создается давление, которое может изменить направление движения теплоносителя и отправить его в бойлер. Получается, что теплоноситель курсирует по разным трубопроводам благодаря особым образом установленным насосам.
Схема установки бойлера в системе с двумя циркуляционными насосами
Отличие данной схемы от предыдущей заключается в том, что термостат управляет работой сразу двух насосов. То есть если работает насос на подачу воды пользователю, то насос отопления отключается.

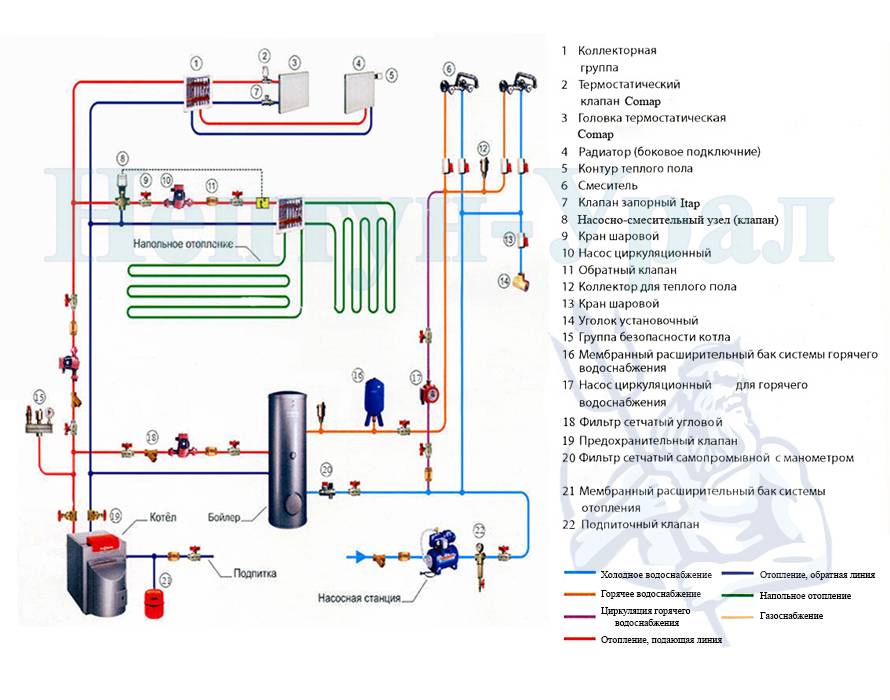

Гидравлическая стрелка
Этот вариант оптимален в случае, если в доме, кроме самого бойлера, а также отопления, присутствует система подогрева полов, работающая на воде, или система подогрева стен. То есть тут придется перераспределять сразу несколько потоков воды. Данная схема отличается высокой сложностью, так что о самостоятельном ее подключении и речи быть не может.
Meibes HZW 50/6 135 кВт 6 м3/час, гидравлическая стрелка
Устройство бойлера косвенного нагрева
Как и другие водонагреватели накопительного типа, бойлер косвенного нагрева это, по сути, большой термос, внутри которого установлен греющий контур. В конструкцию этого водонагревателя входят следующие элементы:
- Внешний кожух с элементами крепления, которые позволяют устанавливать прибор на пол или крепить на стену;
- Внутренняя емкость (бак);
- Пенополиуретановая изоляция;
- Термоэлектрический датчик или термостат;
- Группа безопасности;
- Воздухоотводчики;
- Греющий контур;
- Контур рециркуляции (устанавливается в ряде моделей);
- Трубчатый электронагреватель и его обвязка (в комбинированных моделях);
- Магниевый анод.
- Подводящий и расходный патрубки.
Делая выбор бойлера для дома, вы не сможете не увидеть разницу в цене между моделями, очень похожими между собой внешне. В первую очередь это обусловлено материалом и способом изготовления внутреннего бака, конструкцией (напольный или настенный), наличием дополнительных контуров и устройств безопасности.
Внешний кожух
Корпус накопительного водонагревателя чаще всего изготавливают из стального листа или прочного пластика. В напольных моделях конструкцией предусматривают опорные ножки, а в настенных – кронштейны для крепления прибора на стену. Пространство между внутренним баком и наружным кожухом наполняют жесткой полиуретановой пеной, которая является прекрасным теплоизолятором. На внешней поверхности кожуха устанавливают термометр для наблюдения за температурой воды.
Внутренний бак водонагревателя предъявляет повышенные требования к коррозионной стойкости материала, из которого он изготовлен. К тому же, свои условия выдвигают и постоянные перепады температур
Поэтому при разработке бойлеров изготовители особое внимание уделяют материалу внутреннего бака. Самым стойким вариантом можно считать бак из нержавеющей стали, однако этот материал значительно повышает стоимость устройства
Хорошо зарекомендовали себя стальные баки с антикоррозионным стеклофарфоровым покрытием. Слой такого материала получают путем напыления и обжига при высокой температуре. Компоненты, которые входят в защитный состав, выравнивают температурные коэффициенты расширения стали и стеклофарфора, что не позволяет покрытию растрескиваться при перепадах температур.
Покрытие внутреннего бака эмалью характерно для недорогих приборов. Соответственно и срок их службы наименьший среди всей линейки водонагревателей. Помните об этом, делая свой выбор.
Теплообменник
Греющий контур представляет собой спираль оптимальной формы, выполненную из стальной или латунной трубы. Такой теплообменник может быть установлен как внизу бака, так и равномерно распределяться по всему объему.
Некоторые водонагреватели оснащают двумя теплообменниками – один из них подключают к котлу, а второй к тепловому насосу или геоколлектору. Такая схема позволяет дополнительно экономить энергоресурсы. Иногда в роли теплообменника выступает цилиндрическая емкость, установленная внутри бака водонагревателя.
Магниевый анод
Для защиты элементов бойлера, установленных во внутренней емкости, служит магниевый электрод. Принцип действия этого элемента основан на замещении электронов, участвующих в ионном обмене, своими собственными. Это предотвращает корродирование и быстрый износ деталей водонагревателя. Сам же магниевый анод при этом разрушается и требует периодической замены.
Подающие и расходные трубки
Патрубок подачи холодной воды расположен снизу бака и имеет рассекатель для снижения турбулентности потока. Такая схема предотвращает смешивание холодной и горячей воды. Трубка для отбора нагретой жидкости установлена сверху и имеет длину, позволяющую использовать наиболее нагретый верхний слой воды. Горизонтальный бойлер косвенного нагрева может иметь правое и левое подключение расходной и подающей магистрали. Соответственно и патрубки напольных бойлеров находятся на правой или левой панели.
Оборудование защиты и контроля
Для управления процессом нагрева бойлера служит термостат, установленный в погружной гильзе, которая проходит сквозь внутренний бак и касается поверхности теплообменника. Эта схема позволяет наиболее точно измерять температуру нагрева.
Группа безопасности представляет собой предохранительный клапан, который служит для сброса давления, превышающего максимальное значение. В моделях с ТЭНом для его защиты дополнительно устанавливают тепловое реле и термостат.
Принципы подключения обвязки бойлера
Обвязка одноконтурного котла с бойлером косвенного нагрева, выполняется с использованием двух распространённых схем – электрической либо гидравлической. Вторая наиболее распространённая, ее еще называют двух насосной. Один служит для нагрева воды, а второй – обеспечивает работу бака. При электрической схеме режимы переключают с использованием реле. БКН присоединяют к системе холодного водоснабжения, используя патрубки для ввода исходной воды и вывода нагретой.
Процедура обвязки БКН заключается в соединение корпуса с системами внутридомового отопления и холодного водоснабжения. От полноты и качества выполнения работ напрямую зависит эффективность работы систем горячего водоснабжения. Для этого выполняют следующие требования по монтажу БКН:
- Подача холодной воды выполняется через нижний патрубок.
- Забор ГВС осуществляется через верхний патрубок.
- Точку рециркуляции устанавливают по центру бойлера.
Таким образом, в емкости нагрев проходит по принципу противотока, когда греющая среда поступает в БКН сверху и опускается в низ корпуса, а нагреваемая – наоборот. Эффективность схемы увеличивается еще и за счет линии рециркуляции, что позволяет, мгновенно, подавать горячу воду в точку водоразбора потребителя.
Скоростные теплонагревающие установки типа «бак в баке» – устройство, конструктивно выполнены из двух баков, один меньшего размера размещен внутри другого. В пространстве между корпусами циркулирует нагревающий теплоноситель, а во внутреннем – греющий из котла. В таких нагревателях обеспечивается скоростной нагрев воды до 90С. Они намного легче и компактнее аналогичных агрегатов.
Существуют комбинированные водяные подогреватели, одновременно имеющие два греющих источника: газовый от котла и ТЭНы. Такое устройство дорогостоящее, но с быстрым сроком окупаемости, особенно если рассчитываться за электроэнергию по многостаночным тарифам в ночное время.
