Сборка электрощита своими руками: основные этапы электромонтажных работ

Введение

Многие строители и начинающие электрики, прокладывающие проводку при ремонте помещения, боятся самостоятельно заниматься монтажом щитка и подключением кабелей. На самом деле в этом нет ничего сложного – разобравшись в принципах и попрактиковавшись на несложных решениях, вы сможете самостоятельно подключать провода и строить правильные решения.

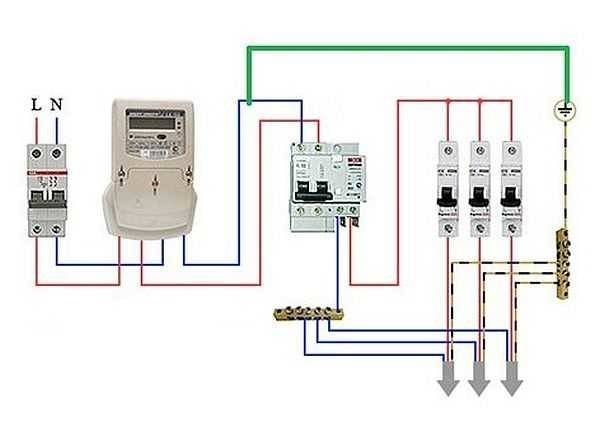

Классическая схема подключения электрооборудования

Конечно, не нужно начинать сразу с постройки щитка на промышленный цех с десятками потребителей, а вот стандартной квартирой может заняться даже начинающий. Итак, электрощиток – это небольшой ящик, который используется для коммутации линий электропроводки. Все работы с ним начинаются только после полного разведения кабелей по квартире. Их нужно маркировать, чтобы понимать, какой кабель отвечает за конкретную комнату и что именно он питает. Кабеля подводятся к ящику с запасом – в зависимости от размеров устройства, достаточно “отрезков” по 30-50 см. Запас нужен для заводки провода в короб и его свободного размещения внутри.

Боксы изготавливаются из металла и пластика. Пластиковые ящики практичнее применять в квартирах и домах, поскольку имеют малый вес и декоративную крышку (может окрашиваться в разные цвета и иметь фактуру). Они не боятся влаги, но вот прочность у них не очень высокая.

Металлические ящики дороже, тяжелее и крупнее, но при этом они более прочные – их не повредят случайные удары, ультрафиолет, резкие перепады температуры и пр. Но вид у них не очень красивый, к тому же они могут ржаветь от влаги.

По способу крепления электрические распределительные щитки делятся на встраиваемые и накладные. Для встраиваемых в стене вырезают проем так, чтобы крышка легла заподлицо с отделкой (правильнее ставить их уже после оштукатуривания поверхности или облицовки гипсокартоном, чтобы уровни совпали). Их используют при обустройстве скрытой проводки, которая также прячется в стенах. Накладные обычно используются при наружной проводке, их не нужно утапливать, а просто прибить к стене гвоздями или закрепить при помощи саморезов/дюбелей. Их установка намного проще, чем встраиваемых, но они не очень красиво смотрятся в интерьере, поскольку выпирают со стены. Впрочем, опытный дизайнер всегда может интересно обыграть их, создав интересные предметы интерьера.

На данный момент в магазинах представлено множество вариантов щитков от российских и зарубежных производителей. Но мы рекомендуем приобретать товары именитых марок. Они дороже китайско-российских “ноунеймов” всего на 15-20%, но их качество и продуманность намного выше

При выборе обращайте внимание на таких лидеров рынка, как IEK, ABB, Legrand, Schneider Electric и другую продукцию европейско-американского рынка. Поверьте – сделанные вложения гарантированно окупятся удобством использования и сроком службы щитка

Подводка кабелей к щитку – всегда маркируйте их

Преимущества брендированных товаров:

  1. Сертификация. Если вы приобретаете пластиковый бокс, то можете быть уверены в том, что он не загорится в критических ситуациях, а крышка не развалится за 3-4 года от того, что на нее попадают солнечные лучи. Металлические боксы не начнут ржаветь через год после установки, механизм открытия не рассыпется и крышка не отвалится, как в дешевых вариантах.
  2. Доступная цена. Оригинальный фирменный вводный распределительный щит не ударит по вашему бюджету, особенно если вы переделываете всю проводку. Он выгоднее тем, что его не придется менять через 5-7 лет и заново переделывать все подключения. Средний срок службы качественного щитка – 30-50 лет.
  3. Хорошая комплектация. С боксом в комплекте могут идти наклейки для автоматов и УЗО, вводные гофры, заземляющая шина, нулевая шина, саморезы или дюбеля для установки и прочие мелочи, которые вам все равно придется приобретать.

Что такое модуль в щите

Модуль в распределительном щите это место для установки одного однофазного автомата защиты. Каждый щит продается на определенное количество модулей. Перед покупкой щита вы должны точно знать, сколько и каких автоматов у вас будет стоять в щите. Перевести автоматы в модули, прибавить 6-9 модулей в запас и покупать соответствующий щит.

Для перевода оборудования в модули воспользуйтесь этой подсказкой:

  • двухполюсной автомат это модуль,
  • УЗО однофазное три модуля,
  • УЗО трехфазное пять модулей,
  • трехфазный автомат три модуля,
  • трехфазный дифференциальный автомат шесть – восемь модулей.

Подготовка места и монтаж щитка

Нишу под электрический щит лучше делать на высоте 1,5-1,8 метра от пола. И расположить его лучше возле входа в квартиру. Перед началом лучше узнать толщину стены в которой собираетесь делать нишу под монтаж щитка, если она не достаточная для монтажа, лучше повесить внешний щиток. Если стены бетонные запаситесь терпением и специальными дисками на «болгарку» по бетону. Или сделайте фальшстену из гипсокартона перед бетонной, под нее и приходящие провода будет удобно спрятать.  На этом этапе мне повезло, стены у меня дома из крымской ракушки, очень податливый материал.

После того как будущее место для монтажа было готово, я занялся сборкой щитка. Поставить на место нулевую шину и шину заземления.

Так же нужно было сделать заземление дверцы и самого щитка(требования энергокомпании), для этого я подвел к ним провод как показано на фото.

Определив места для всех автоматических выключателей, я установил их на рейку. Автоматы самых «сильных» групп потребителей я разместил ближе к главному автомату на 32 А.

Дальше нужно было сделать перемычки между ними. Перемычки я сделал из того же медного провода сечением 4мм как показано на рисунке. Но лучше использовать специальную шину.

Оставалось только поставить щиток на место.

Через специальные отверстия в щитке я ввел в него все группы проводов, заранее помеченных (если заранее не пометить к какой группе идет каждый провод, дальше может начаться путаница)

И начал вводить провода в автоматические выключатели и дифференциальные автоматы. Монтажным ножом срезал с кабеля внешнюю, белую оплетку и по цветам протягивал провода к местам подключения.

Пока новый счетчик не встал на место я подал питание на щиток со старого счетчика. По мере подключения новой группы я подавал питание на нее.

Если сделать правильно не хватает средств, ниже я показал более дешевую, но тоже надежную схему.

Установка и подключение всех элементов

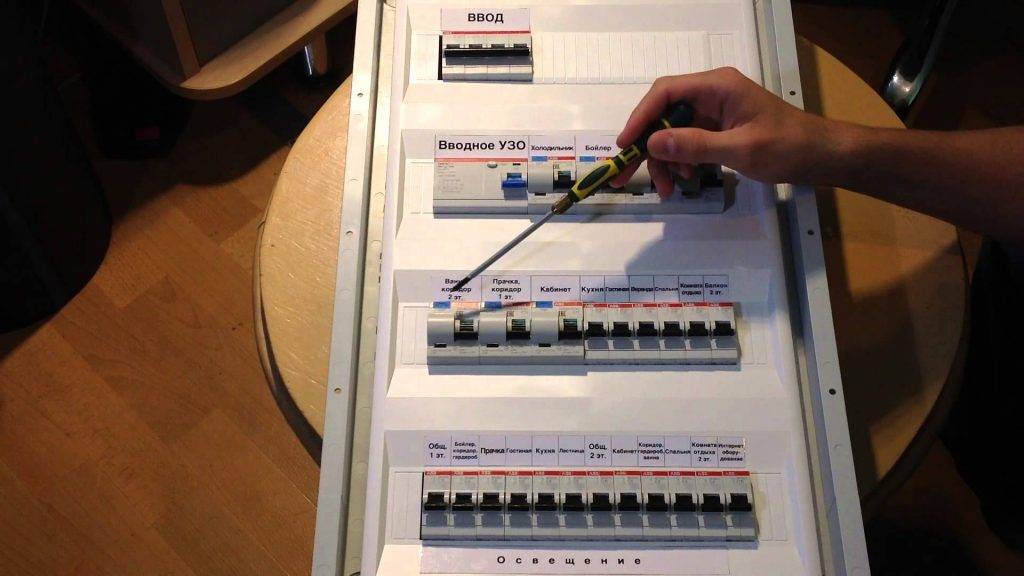

Опытные электрики рекомендуют собирать электрощиток не на стене, а на столе. После этого уже монтировать шкаф с оборудованием на стену и подключать к нему проводку. Такой способ, во-первых, обеспечивает удобство при сборке электрощита, а во-вторых, практически исключает попадание грязи и влаги на дорогостоящее оборудование. Даже современные шкафы под бытовые электрощиты продаются со съемными рамками. Это позволяет разделить процесс монтажа корпуса шкафа на стену и компоновку его начинки.

Крепим в рамку электрощитка ДИН-рейку. Вставляем шины. Далее на ДИН-рейку устанавливаем автоматы согласно схеме. Если сбоку на рейке останется место, нужно зафиксировать крайний автомат с помощью специального ограничителя.

Важно! Сзади на корпусе автомата есть специальные защелки, с помощью которых он крепится к ДИН-рейке. Дополнительные крепежные элементы не потребуются

Далее устанавливаем рамку с электрической начинкой в шкаф, который к тому времени уже следует закрепить на стене. Кстати, если стена, на которую крепится электрощиток, состоит из горючих материалов, лучше проложить пространство между щитком и стеной негорючим материалом, не проводящим электричество. Сам щиток следует крепить не слишком высоко, примерно на уровне лица.

Начинаем тянуть проводку, предварительно подогнав по длине каждый провод. Подключаем провода, руководствуясь схемой. Для фазы берем красный или коричневый провод подходящего сечения. Нулевой провод будет иметь синюю изоляцию, ну а провод заземления желто-зеленую.

Перед тем как начинать работу проследите, чтобы питание было отключено!!!

  1. Концы провода ПВ-3 аккуратно очищаем от изоляции.
  2. Вставляем зачищенный провод в подходящий втулочный наконечник.
  3. Опрессовываем наконечник с помощью пресс-клещей или плоскогубцев.
  4. Вставляем наконечники с проводами в клеммы по схеме и затягиваем их с помощью отвертки, подкручивая винт. Зажимаем надежно, но не перетягиваем.
  5. Соединяем автоматы с помощью гребенки. Можно соединить их «по старинке» множеством коротких проводков. Но это, во-первых, неэстетично выглядит, а во-вторых, не обеспечивает столь же надежный контакт, как при использовании гребенки.
  6. Еще раз сверяемся со схемой, проверяем качество всех соединений, а затем подаем напряжение на ввод.

При сборке электрощитов опытные электрики не советуют использовать различные хомуты и стяжки. Провода, собранные в пучок выглядят красивее, но они сильнее нагреваются. К тому же, если в щитке возникнет неисправность, искать ее с помощью токовых клещей будет крайне неудобно. Придется резать эти хомуты, рискуя повредить проводку.

Обслуживание электрических щитов

Даже правильно собранный и допущенный к эксплуатации электрический щит нуждается в техническом обслуживании. Периодичность данных мер определяется исходя из условий эксплуатации, требований к бесперебойной работе и сложности оборудования.

К основным мероприятиям по обслуживанию щита относятся следующее:

  • визуальный осмотр проводов под нагрузкой;
  • прослушивание щита под напряжением на наличие треска или неестественного жужжания;
  • затяжка винтовых соединений и клеммников (со снятием напряжения);
  • очистка щитового оборудования от пыли и прочих загрязнителей;
  • проверка наличия на проводах бирок и их соответствия электрической схеме;
  • измерение температуры отдельных устройств и контактов;
  • контроль присутствия пломб на измерительных приборах (в случае коммерческого учета).

Без электрощитов невозможно построение сложных электрических сетей. Не обойтись без них и в небольшой однокомнатной квартире. С их помощью компактно и в одном месте собираются устройства защиты и автоматики (УЗО, реле тока и напряжения). Благодаря этому, электромонтеры имеют удобный доступ к ключевым узлам контроля и распределения электроэнергии.

Сборка электрических щитов начинается с проектирования, чертежей и схем. При этом учитываются размеры устройств, входящих в состав системы. На этом же этапе рассматривается и расположение оборудования, ведь повышенная влажность и запыленность способны навредить внутренним электрическим приборам щита.

Основной процесс

Сразу же обращаем ваше внимание на то, что в статье предоставлена инструкция по сборке распределительного щита на 220 В. Если вы хотите собрать трехфазный щит. ознакомьтесь с отдельной инструкцией, на которую мы сослались!

ознакомьтесь с отдельной инструкцией, на которую мы сослались!

Шаг 1 – Создаем схему

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

  • мультиметр (чтобы прозвонить проводку после подключения всех элементов).
  • набор отверток (закручивать винтики на клеммах).
  • инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
  • шуруповерт (крепить бокс к стене)

Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

Шаг 3 – Собираем электрощит

Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке. Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик

Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

  1. Повесьте корпус на стену (либо установите в подготовленную нишу).
  2. Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
  3. Зачистите жилы для качественного присоединения к клеммам.
  4. С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
  5. Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
  6. Установите нулевую и заземляющую шину.
  7. Нарежьте соединительные провода на подходящие отрезки.
  8. Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке. мы рассказали в отдельной статье.
  9. Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
  10. Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика .
  11. Проверьте правильность выполненных работ, включив вводной автомат.

Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО. значит, все электромонтажные работы выполнены правильно.

Наглядный видео урок всего основного процесса:

Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.

Виды и размеры электрощитков

Речь пойдет о шкафах/ящиках под установку автоматов и другой электрической начинки, об их разновидностях. По типу установки электрощиты бывают для наружной установки и для внутренней. Ящик для наружной установки крепится к стене на дюбеля. Если стены горючие, под него укладывается изолирующий материал, не проводящий ток. В смонтированном виде наружный электрощит выступает над поверхностью стены примерно на 12-18 см. Это нужно учитывать при выборе места его установки: для удобства обслуживания щиток монтируют так, чтобы все его части находились примерно на уровне глаз. Это удобно при работе, но может грозить травмами (углы острые), если место для шкафа выбрано неудачно. Лучший вариант — за дверью или ближе к углу: чтобы не было возможности удариться головой.

Корпус электрощитка для наружного монтажа

Щит для скрытого монтажа подразумевает наличие ниши: его устанавливают и замуровывают. Дверца находится на одном уровне с поверхностью стены, может — выступает на несколько миллиметров — зависит от монтажа и конструкции конкретного шкафа.

Корпуса есть металлические, окрашенные порошковой краской, есть пластиковые. Дверцы — цельные или со вставками из прозрачного пластика. Размеры различные — вытянутые вверх, в ширину, квадратные. В принципе, под любую нишу или условия можно найти подходящий вариант

Один совет: если есть возможность, выбирайте шкаф большего размера: работать в нем проще, особенно это важно, если собираете электрощиток своими руками в первый раз

Комплектация и устройство навесного распределительного щитка

При выборе корпуса часто оперируют таким понятием, как количество мест. Имеется в виду, сколько однополюсных автоматов (толщиной 12 мм) можно установить в данный корпус. У вас имеется схема, на ней указаны все устройства. Считаете их с учетом того, что двухполюсные имеют двойную ширину, прибавляете примерно 20% на развитие сети (вдруг купите еще какой-то прибор, а подключить будет некуда, или во время монтажа решите из одной группы сделать две и т.п.). И на такое количество «посадочных» мест ищите щиток подходящий по геометрии.

Требования к установке

Все требования, связанные с установкой распределительных щитков, указаны в ПУЭ (Правилах устройства электроустановок), глава 7.1. Остановимся на главных из них.

Место для установки распределительного щита нужно выбирать вдали от отопительных котлов, газовых плит или баллонов, печей, легковоспламеняющихся предметов.

Помещение, где расположен электрощиток, должно хорошо вентилироваться, желательно, естественным способом.
Место установки распредщитка должно быть хорошо освещено естественным светом

Это немаловажно для обслуживания конструкции.
К щитку должен быть постоянный свободный доступ. Поэтому не допускается его установка в кладовых и прочих помещениях хозяйственного назначения.

Количество распредшкафов зависит от площади строения и количества лампочек, электророзеток и прочих электрических точек. Это количество влияет на схему и сложность разводки проводов по зданию. Для дачного дома площадью до 200 м2 достаточно одного щитка.

Как выглядит уличный электрощиток для дачи, сделанный своими руками, смотрите на фото:

Установка и подключение элементов

Все современные автоматы и УЗО имеют унифицированное крепление под стандартную монтажную рейку (DIN-рейку). На тыльной стороне у них имеется пластиковый упор, который защелкивается на планке. Ставите устройство на рейку, зацепив за нее выемкой на задней стенке, пальцем надавливаете на нижнюю часть. После щелчка элемент установлен. Осталось его подключить. Делают это по схеме. Соответствующие провода вставляют в клеммы и отверткой поджимают контакт, закручивая винт. Сильно его затягивать не нужно — можно передавить провод.

Работают при выключенном питании, все рубильники переведены в положение «выкл». Старайтесь не браться за провода двумя руками. Подключив несколько элементов, включают питание (рубильник ввода), затем по очереди включают установленные элементы, проверяя их на отсутствие КЗ (короткого замыкания).

Подключение входного автомата и УЗО

Фаза от ввода подается на входной автомат, с его выхода идет на соответствующий вход УЗО (ставьте перемычку медным проводом выбранного сечения). В некоторых схемах нолевой провод от вода подается напрямую на соответствующий вход УЗО, а уже с его выхода идет на шину. Фазный провод с выхода защитного устройства подключается к соединительной гребенке автоматов.

В современных схемах входной автомат ставят двухполюсный. он должен одновременно отключать оба провода, чтобы в случае неисправности полностью обесточить сеть: так безопаснее и таковы последние требования по электробезопасности. Тогда схема включения УЗО и выглядит так, как на фото ниже.

При использовании двухполюсного входного автомата

Об установке УЗО на DIN-рейку смотрите видео.

https://youtube.com/watch?v=BqzJmxvtRfo

В любой схеме провод защитного заземления подключается на свою шину, куда заводятся аналогичные проводники от электроприборов

Наличие заземления — признак безопасной сети и делать его жизненно важно. В прямом смысле

О том, как правильно подключить УЗО, смотрите видео-урок.

При самостоятельной сборке щитка учтите, что входной автомат и счетчик будут опечатываться энергопоставляющей организацией. Если на счетчике есть специальный винт, на который цепляют пломбу, то входной автомат таких приспособлений не имеет. Если не будет возможности его опломбировать, вам или откажут в пуске, или опломбируют полностью весь щиток. Потому внутри общего щитка ставят бокс на одно-два места (зависит от размеров и типа автомата), а в нем крепят входной автомат. Этот бокс при приемке опечатывают.

Индивидуальные автоматы устанавливаются на рейки точно как УЗО: прижимаются к рейке до щелчка. В зависимости от типа автомата (на один или два полюса — провода) к ним подключаются соответствующие провода. Какие бывают автоматы, и чем отличаются устройства для одно и трех- фазной сети, смотрите в видео.

После того, как необходимое количество устройств установлены на монтажной рейке, их входы соединяют. Как говорили раньше, это можно сделать перемычками из провода или специальной соединительной гребенкой. Как выглядят соединение проводами смотрите на фото.

Автоматы в одной группе соединяют перемычками: фаза приходит общая

Есть два способа сделать перемычки:

  • Нарезать проводники нужных отрезков, оголить их края и согнуть дугой. В одну клемму вставлять по два проводника, потом затягивать.
  • Взять достаточно длинный проводник, с через 4-5 см зачистить по 1-1,5 см изоляции. Взять круглогубцы и загнуть оголенные проводники так, чтобы получились соединенные между собой дуги. Эти оголенные участки вставлять в соответствующие гнезда и затягивать.

Так делают, но электрики говорят о низком качестве соединения. Надежнее использовать специальные шины. Под них на корпусе имеются специальные разъемы (узкие прорези, ближе к лицевому краю), в которые вставляются контакты шины. Эти шины продаются на метры, режутся на куски необходимой длины обычными кусачками. Вставив ее и установив подающий проводник в первый из автоматов, закручивают контакты на всех соединяемых устройствах. О том, как соединять автоматы в щитке при помощи шины смотрите видео.

К выходу автоматов подключается фазный провод, который идет на нагрузку: на бытовую технику, к розеткам, выключателям и т.д. Собственно, сборка щитка закончена.

Оборудование электрического щитка — предназначение составных элементов

Электрический щиток представляет собой корпус, в котором монтируются, как правило, следующие электрические приборы:

  • счетчик электрической энергии;
  • основной выключатель сети;
  • устройство защитного отключения (УЗО);
  • автоматы выключения линий потребителей;
  • распределительная шина;
  • нулевая шина;
  • шина заземления.

Корпус щитка представляет собой металлический или пластмассовый ящик с крышкой, который устанавливается на стене и в котором размещаются все перечисленные электроприборы.

Счетчик электроэнергии предназначен для определения количества потребляемой электроэнергии. Он может быть установлен работниками энергосетевой компании или самостоятельно. В последнем случае он должен быть опломбирован энергокомпанией.

Основной выключатель сети предназначен для полного отключения питания щитка. Обычно этот выключатель бывает двухполюсный и отключает оба провода, подводящих электроэнергию. И фазовый, и нулевой. Его мощность должна соответствовать суммарной мощности всех включенных в квартире или доме потребителей электроэнергии. Наиболее часто в качестве входных выключателей используются автоматы с номинальным током в 32 А.

Устройство защитного отключения представляет собой устройство, которое с помощью дифференциального трансформатора производит оценку баланса между входящим и выходящим токами. В случае нарушения баланса токов, а это может случиться при попадании под напряжение человека или неконтролируемых утечках тока, УЗО отключает сеть. Срабатывание УЗО обычно рассчитывается на ток утечки, который считается безопасным для человека и составляет 30 -100 мА.

Автоматы выключения отдельных линий предназначены для защиты и отключения группы потребителей или отдельных мощных устройств. Например, водонагревателя или стиральной машины. Как правило, они рассчитаны на ток в 16 А. Эти автоматы – однополюсные.

Распределительная шина представляет собой медную полоску, с помощью которой соединяются входные контакты автоматов включения линий.

Нулевая шина представляет собой колодку с клеммами, к которой подключаются все нулевые провода, идущие от потребителей.

Шина заземления предназначена для подключения проводов заземления.

Типы и виды УЗО

По типу различают: устройства защитного отключения с электромеханической конструкцией и УЗО с электронной начинкой. Чем они отличаются? УЗО с электромеханической конструкцией способно работать при отсутствии источника питания, даже при обрыве нуля. Устройства с электронной начинкой требуют наличия электропитания, в противном случае они просто не сработают и это крайне опасно.

Приведем пример из жизни. Человек подходит к включенной неисправной стиральной машине, в которой происходит утечка тока на корпус. Машина защищена УЗО с электронной начинкой. Человек трогает металлический корпус стиральной машины, чем провоцирует прохождение потенциала фазы через свое тело. Ноль обрывается, и устройство защиты не срабатывает, вследствие чего происходит трагедия.

Допускать подобные ситуации нельзя, поэтому при сборке домашнего электрощита используем только УЗО с электромеханической начинкой. Эти устройства обычно стоят дороже, но явно не дороже жизни и здоровья человека.

В зависимости от формы рабочего тока УЗО бывают:

  • АС — предназначены для защиты бытовых потребителей, питающихся переменным синусоидальным током;
  • А — предназначены для защиты потребителей, питающихся пульсирующим постоянным и переменным синусоидальным током;
  • В – защищают приборы питающиеся токами разной формы, в том числе выпрямленными.

Конечно, можно набрать УЗО с маркировкой «В», но тогда ваш бытовой электрический щиток окажется «золотым», ведь такие защитные устройства стоят дорого. Хорошая альтернатива УЗО с маркировкой «АС», немало электриков устанавливают именно такие устройства и всем их рекомендуют. Мы же их рекомендовать не будем, особенно если вы планируете защищать бытовые приборы с коллекторными и инверторными двигателями. Если с помощью УЗО АС защитить стиральную машину, то у нее вполне может сгореть мотор, поскольку от пульсирующих токов подобное устройство машинку не оградит. Лучше использовать «золотую середину», а именно защитное устройство с маркировкой «А», оно годится для любых бытовых потребителей.

Выбирая УЗО, смотрите не только на номинальный ток, но и на ток утечки. Устройства на 10 мА ставим на крупных потребителей, которым требуется индивидуальная защита. УЗО на 30 мА следует устанавливать на группу потребителей. Защитные устройства с другими номиналами в бытовых электрощитках не используются, поэтому о них можно не думать.

Устройства защитного отключения срабатывают через разный промежуток времени. Делается это намеренно для того, чтобы решать конкретные технические задачи при проектировании и эксплуатации электрических сетей. Селективные УЗО с маркировкой «S» срабатывают через значительный отрезок времени, УЗО с маркировкой «J» срабатывают со значительно меньшей задержкой. Это делается для того, чтобы можно было устанавливать разные УЗО в многогрупповых сетях. Если «младшее» УЗО по какой-то причине не обесточила малую группу потребителей, то тогда сработает «старшее» и обесточит всех.

Как видите, монтаж электрического щита своими руками вполне возможен. Но это мероприятие потребует от вас скрупулезного изучения теории: чтения статей, просмотра тематических изображений и видеороликов. После чего вы медленно, шаг за шагом начнете собирать свой первый бытовой электрический щиток. Это может показаться скучным занятием, но только представьте, какой ценный опыт вы получите и сколько денег сэкономите. Желаем удачи!
