Саморегулирующийся нагревательный кабель — греющий тип для труб

Что такое саморегулирующий тёплый пол?

В тёплом поле с функцией саморегулирования, кабель похож на простой изолированный двужильный провод, в нем две параллельно размещённые жилы замкнуты в цепь. Он оснащён шинами, способствующими распределению напряжения по всей длине.

Конструктивные особенности пола защищают его от перегревания. А наличие проводящей матрицы, даёт возможность делать раскрой кабеля так, чтобы не было холодных зон.

В случаи перегрева матрицы, уменьшается количество проводящих связей, тем самым перекрывается поступление электричества. При охлаждении пола, подача возобновляется.

Узнайте как как позвонить или произвести самостоятельный ремонт электрических теплых полов.

Резистивные

Этот тип кабеля является самым простым по своей конструкции. Проводник изготовлен из сплава с высоким сопротивлением, и при прохождении по нему электрического тока выделяется тепло.

Типы кабелей

Они бывают с одной или двумя жилами. Одножильные кабели реже используются — по той простой причине, что они требуют «петлевой» схемы, т.е. оба конца кабеля должны встречаться в одном месте — у источника питания.  При обогреве водопровода этого не всегда легко добиться, а зачастую и вовсе невозможно.

Двухжильный в этом отношении более практичен — на одном конце такой кабель подключается к сети, а на другом устанавливается контактная муфта, обеспечивающая замыкание цепи.

Один проводник может выступать в качестве источника тепла, в этом случае второй проводник служит только для обеспечения проводимости. В некоторых кабелях оба проводника обладают способностью нагреваться — мощность таких устройств гораздо выше.

Проводники защищены прочной, обычно многослойной изоляцией и контуром заземления — экраном. Внешний слой изготовлен из прочной, устойчивой к внешним воздействиям оболочки из ПВХ (поливинилхлорида).

Положительные характеристики:

У резистивных кабелей есть свои недостатки:

— Для экономичной работы такой системы горячего водоснабжения потребуется приобретение и установка дополнительного оборудования, такого как датчики температуры, контроллеры и автоматы, которые будут поддерживать температуру на необходимом уровне, включая электроэнергию по мере необходимости.

— Кабель продается по метражу, а концевая муфта должна быть установлена в производственных условиях. Не разрезайте кабель самостоятельно.

С терморегулятором

Если ваша вода поступает из скважины, она никогда не будет иметь температуру +13°C. Это означает, что нагрев будет работать постоянно, даже весной и летом.

Конечно, вы можете отключить кабель летом, но весной и осенью этого делать не стоит из-за возможности внезапных заморозков.

Если вы хотите платить меньше за обогрев водопроводной системы, лучше выбрать терморегулятор. Даже если вы планируете установить саморегулирующийся нагревательный кабель. В основном, спецификация такова: он включается при +3°C и выключается при +13°C.

В таком случае требуется термостат. Установите на нем температуру отключения около +5°C. Затраты на обогрев трубопроводов снижаются во много раз. В то же время значительно увеличивается срок службы нагревательных кабелей — они имеют определенный ресурс часов работы. Чем меньше они работают, тем дольше они прослужат.

терморегулятор

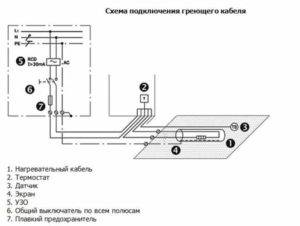

Подключения термостата

При установке системы водяного отопления с термостатом необходимо также установить датчик температуры. Он должен быть установлен на трубе таким образом, чтобы на него не влияла температура от греющего кабеля.

Сам терморегулятор должен быть установлен в помещении. Он подключается к сетевому предохранителю и, предпочтительно, к УЗО (устройство защитного отключения).

Потребляемая мощность греющего кабеля невелика, поэтому можно взять автомат около 6 А, номинал УЗО выбрать ближайший большой, который выдерживает ток утечки до 30 мА.

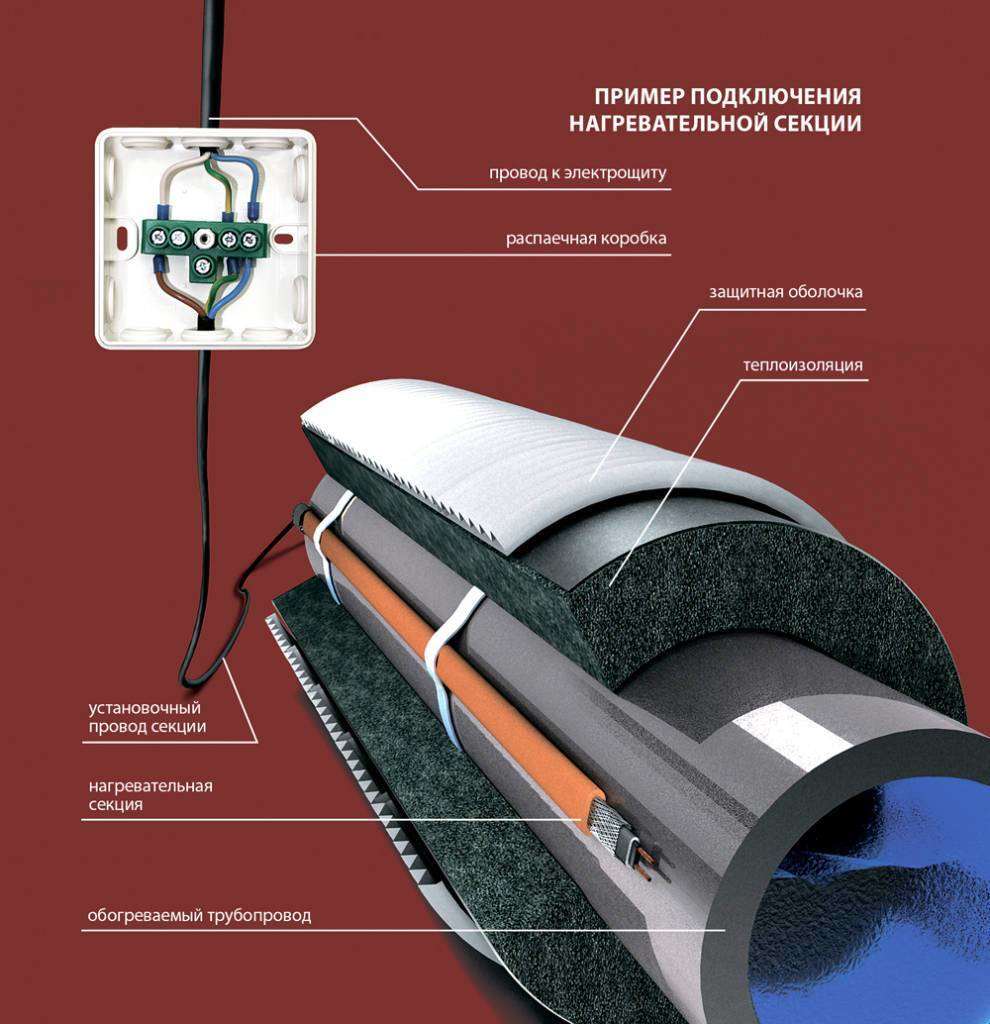

Подключите нагревательный кабель для водопроводных труб к соответствующим клеммам на корпусе термостата. Если имеется более одной ветви, они подключаются параллельно. Датчик температуры подключен к соседним контактам. Каждый термостат маркирован, чтобы вы могли видеть, что и куда нужно подключить.

xLayder 40R-85

​Фото:https://market.yandex.ru

Секции xLayder при изготовлении железобетонных конструкций крепятся к арматуре, что исключает вероятность случайного смещения, хотя кабель в принципе устойчив к механическим повреждениям и полностью герметичен. Подключение осуществляется с одной стороны. Для установки не нужно прокладывать дополнительный силовой провод. Длина бухты 85 метров. Мощность нагрева — 40 Вт. Стабильные рабочие показатели исключают вероятность кипения и выгорания проводов. Равномерное прогревание гарантирует быстрое затвердевание бетона даже в условиях низких температур.

Греющий кабель резистивный xLayder 30R

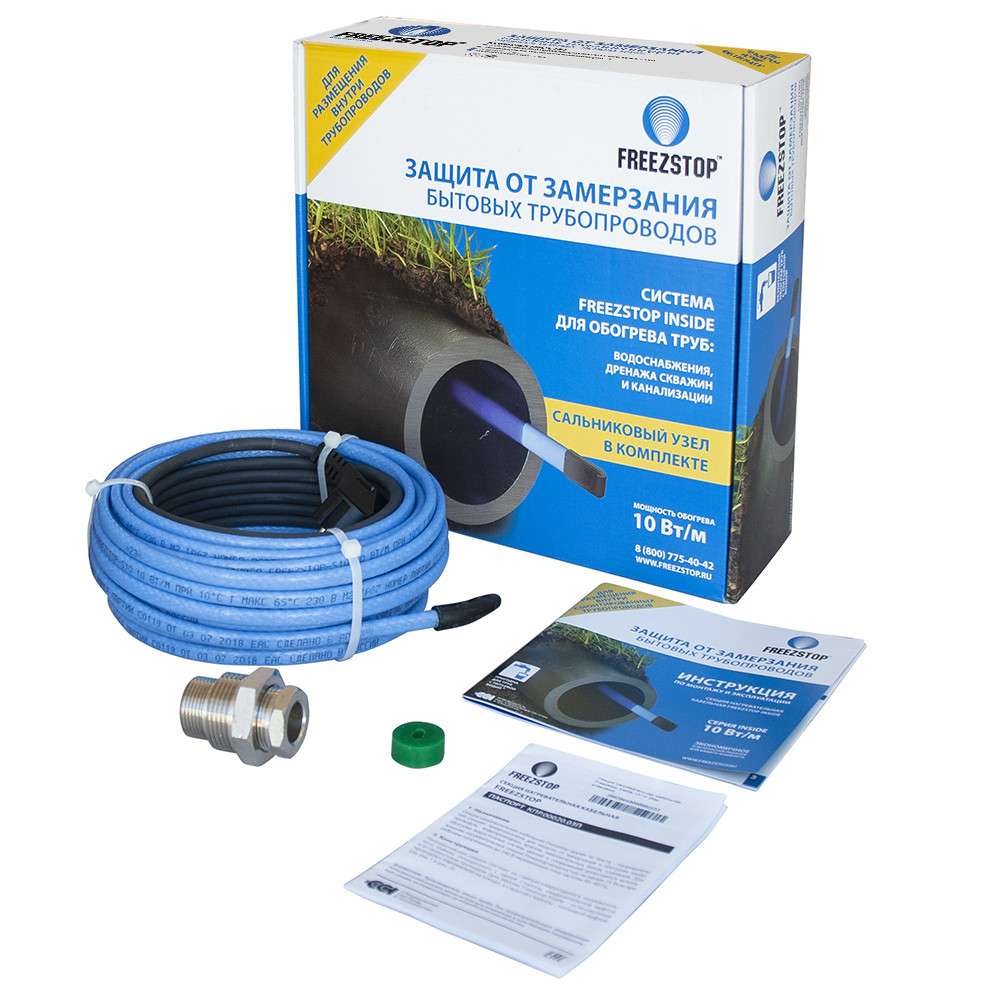

Freezstop Inside 10-4

​Фото:https://market.yandex.ru

Греющийся кабель можно прокладывать не только снаружи, но и внутри трубопровода. Соединительная и концевая муфты не боятся механических повреждений и полностью герметичны. Для удобства ввода кабеля в трубу используется специальный сальниковый узел из резинового уплотнителя, шайб и втулок. Мощность устройства — 40 Вт, минимальный радиус изгиба составляет 35 мм. Одной из особенностей комплекта является устойчивость к экстремальной температуре. Он стабильно функционирует в диапазоне от -50 до +50 °C. Экранирование обеспечивает защиту от внешних помех.

Греющий кабель саморегулирующийся Freezstop Inside 10-4

Разновидности теплых полов

Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройств входит терморегулятор и датчик температуры.

Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.

Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.

Кабельные полы

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

Первый бывает одно и двужильный:

• одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
• двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.

Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.

Виды кабельного отопления:

Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.

Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.

Инфракрасные системы

В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.

К инфракрасным системам относятся плёночные полы и стержневые маты:

Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.

Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.К минусам можно отнести возможность установки только в стяжку.

«Пирог» такого пола:

• основание;
• теплоотражающий материал;
• карбоновые маты;
• бетонная стяжка или плиточный клей,
• покрытие.

Как подключить греющий кабель: способы монтажа

Способов монтажа греющего кабеля на водопровод существует, как уже говорилось, два:

• Внутренний. Элемент заводится внутрь.
• Наружный. Крепеж кабеля осуществляется намоткой вдоль трубы.

Подключение термокабеля следует производить, строго придерживаясь прилагаемой инструкции (схемы).

Внутри трубы

Этот способ подходит не для каждой трубы. Ее сечение должно быть не менее 40 мм. Если отойти от этого правила, то в трубах малого диаметра нагревающий элемент частично перекроет поток воды.

Таким способом обустроить обогрев длинной трубы будет сложно, а вот для коротких участков этот вариант является наиболее рациональным способом.

На вертикальных участках удобнее всего прокладывать этот элемент сверху вниз. Процесс проходит с использованием уплотнительной муфты и тройника – первая не дает соскользнуть шнуру.

Такой монтаж, зачастую, целесообразнее внешнего, из-за ремонта или же замены элементов. Здесь все проще – вынимается старый и заводится новый. В этом случае во время прокладки труб нужно предпринять меры для быстрой замены кабеля – первые многие мастера монтируют без уголков и муфт – трубу просто плавно выгибают. Так кабель беспрепятственно вынимается и легко заводится новый при необходимости.

Существует еще один метод, когда в трубу закладывается два кабеля, один из которых подключен, а другой держат в резерве не под напряжением. Так, в случае выходя из строя первого кабеля, задействуют другой, исправный, и не нужно никаких земельных работ и прочих «раскопок». Недостаток этого метода в том, что это обходится довольно дорого, и не каждый домовладелец на это соглашается.

Наружный монтаж

Намотка элемента снаружи трубы характерна тем, что этот способ не очень надежен и удобен в том плане, что если элемент выйдет из строя, то его придется раскапывать, а это очень трудоемко и сложно (в зависимости еще, где и как он закопан). Большую роль играет время года, когда из-за промерзания грунта это сделать будет практически невозможно.

Что до самого выполнения наружного монтажа, то осуществить его вдоль трубы легко. Пошагово:

1. Нагревательный элемент фиксируют с одного края посредством самоклеющегося стекловолокна или же пластиковых хомутов, которые выдерживают высокую температуру.
2. Шаг крепления держателей – 30 см. Металлические крепления не используются!
3. Длина нагревательного элемента равна длине трубы, которая будет обогреваться.

Так осуществляется так называемый линейный монтаж, который существует помимо монтажа по спирали, при котором кабель навивают по всей длине. Он особенно актуален в том случае, если трубы заглублены в грунт.

В первом случае нагреватель крепят не снизу или сверху, а в положении «8 часов» или же «4 часа».

Навивают кабель на трубы среднего или же большого диаметра, размеренным шагом. Достоинства навивочного способа в том, что контакт при этом максимальный и нагрев тоже. К минусу можно отнести повышенный расход материала, в отличие от линейного способа.

Принцип действия и область применения

Главным отличием саморегулирующегося провода от кабелей резистивного и зонального принципа действия является конструкция.

Резистивное изделие функционирует по принципу кипятильника, поэтому укорачивать его запрещено. В данном случае проводники и есть нагревательные элементы.

Зональный греющий провод возможно разрезать на части, поскольку его конструкция подразумевает размещение параллельных жил. Между жилами размещен нагревательный элемент, состоящий из проволоки с высоким сопротивлением. На определенных участках проволока соприкасается с токоведущей жилой, благодаря чему обеспечивается нагрев на конкретном участке цепи.

Что касается саморегулирующегося кабеля, то он отличается от двух предыдущих наличием полимерной матрицы. Под оплеткой и защитными экранами спрятаны основные элементы – две токоведущие жилы из меди и греющая матрица. При рассмотрении последней вы обнаружите обычный полиэтилен. На самом деле данное устройство позволило создать уникальные и современные греющие элементы. Матрица представляет собой полупроводник, меняющий свойства в зависимости от конкретной температуры воздуха.

Пример с теплыми полами

Из саморегулирующихся кабелей можно организовать теплые полы. В ванной комнате температура пола будет ниже, поскольку в остальных помещениях обычно установлено отопительное оборудование. Понижает «градус» и то, что пол в ванной или туалете обычно делают из керамической плитки, являющейся «холодным» строительным материалом. На этом разнос температуры не ограничивается: в одном конце помещения она может быть выше, в другом, которое находится ближе к окнам – ниже.

Саморегулирующийся провод исключает необходимость использования подобных элементов. Вы можете расположить его по всей поверхности пола, при этом полимерная матрица самостоятельно позаботится о том, чтобы создать равномерно нагретую поверхность пола. Простой, но понятный пример: вы пришли домой с улицы и оставили на конкретном участке пола промокшую насквозь обувь. Саморегулирующийся кабель зафиксирует похолодание и начнет обогревать данный участок сильнее остальных. Происходить это будет до тех пор, пока ваши ботинки не обогреются до необходимой температуры. И на улицу вы пойдете уже в теплой обуви! Если ботинок нет, то кабель не нагревается так сильно, а значит, происходит экономия электроэнергии.

Пример с водопроводом

Чтобы исключить промерзание воды в сильные холода, саморегулирующийся кабель используется для обмотки водопроводного вентиля. Вентиль представляет собой конструкцию сложной геометрической формы, из-за чего изделие не может непосредственно соприкасаться с каждой частью металла. Зональные и резистивные провода будут нагревать не только вентиль, но и окружающую среду.

Если вы установите саморегулирующийся кабель, то процесс нагрева будет осуществляться лишь в местах соприкосновения с металлом. Принцип работы изделия основан на эффективности теплоотдачи: чем она ярче выражена, тем больше нагревается провод. Понятно, что при соприкосновении с охлажденным металлом тепловая отдача будет намного выше. Это приводит к увеличению КПД саморегулирующегося провода по сравнению с остальными греющими аналогами.

Пример с обогревом кровли

Кровля подвержена обледенению на произвольных участках, поэтому определить конкретный невозможно. Таким образом, при использовании зонального или резистивного греющего кабеля придется прокладывать его по всей поверхности кровли. Это существенно повысит расход электроэнергии.

Воспользуйтесь саморегулирующимся кабелем с полупроводниковой матрицей, благодаря чему нагреваться будет лишь тот участок кровли, который промерзает и где могут образоваться сосульки. Более того, после его нагрева кабель некоторое время функционирует в половину мощности, поэтому экономичность при его эксплуатации намного выше.

Кабель Thermopads CTL

Нагревательные кабели Thermopads соответствуют современным критериям качества и надежности. Они состоят из тефлоновой изоляции, что исключает вероятность замыкания жилы и появление пробоев. Соединяющие элементы и муфты изготовлены по специальной конструкции, что гарантирует отсутствие замыканий в местах контактов проводников.

Thermopads FHC

Тип кабеля:		Резистивный
Количество проводников:		2
Области применения:		“теплый пол”,  холодильные камеры.
Средняя погонная мощность:		18 Вт/м
Кабель поставляется в заводских комплектах фиксированной длины.
Внутренняя изоляция из тефлона значительно повышает надёжность кабеля, исключая пробой и замыкание жилы на экран. Наибольшийее количество отказов тёплого пола всегда происходило в муфтах, соединяющих силовой кабель и нагревательный Муфты Thermopads специальной конструкции исключают вероятность отказа в месте соединения проводников и в точке соединения с силовым кабелем. Испытания каждой партии тёплого пола Thermopads исключают проблемы в муфтах Тройной контроль качества исключает вероятность заводского брака
Технические характеристики

Thermopads FHM

Тип кабеля:		Резистивный
Количество проводников:		один (FHMS) или два (FHMT)
Области применения:		‘электрические тёплые полы в том числе в тонкую стяжку ( от 6 мм) и плиточный клей
Средняя погонная мощность:		10 Вт/м @230 В
Кабель поставляется в заводских комплектах фиксированной длины. смонтированных на стекловолоконных матах
Внутренняя изоляция из тефлона значительно повышает надёжность кабеля, исключая пробой и замыкание жилы на экран. Наибольшийее количество отказов тёплого пола всегда происходило в муфтах, соединяющих силовой кабель и нагревательный Муфты Thermopads специальной конструкции исключают вероятность отказа в месте соединения проводников и в точке соединения с силовым кабелем. Испытания каждой партии тёплого пола Thermopads исключают проблемы в муфтах Тройной контроль качества исключает вероятность заводского брака
Технические характеристики

Thermopads HC3/EX-HC3

Тип кабеля:		Резистивный
Количество проводников:		1
Области применения:		защита от замерзания, поддержание температуры, в том числе во взрывоопасных зонах. Идеально подходит для использования в нефте-газовой, химической, пищевой промышленности, металлургии и энергетики. Хорошо решает задачу обогрева труб большой длины. Вариант EX-HC3 сертифицирован для использования во взрывоопасных зонах, имеется разрешение на применение РосТехнадзора
Погонная мощность:		зависит от применения. Максимально допустимая – 60 Вт/м.
1 – Внешняя изоляция – тефлон (PTFE);
2 – медный экран;
3 – Внутренняя изоляция  – тефлон (PTFE);
4 – проводник;
Сопротивления [Ом/км]		0.8 / 1.1 / 1.8 / 2.9 / 4.4 / 7 / 10 / 11.6 / 15 / 17.8 / 25 / 31.5 / 50 / 68 / 100 / 150 / 170 / 200 / 240 / 330 / 370 / 500 / 730 /1000 / 1440 / 1730 / 2160 / 2400 / 3000 / 4000 / 5600 / 8000
Кабель поставляется на катушках.

		Технические характеристики

Thermopads CTL

Тип кабеля:		резистивный с параллельной резистивностью (зональный)
Количество проводников:		токопроводящих – 2, нихромовая нить – тепловыделяющий элемент
Области применения:		защита от замерзания трубопроводов и ёмкостей, поддержание температуры, разогрев. CTL SR и CTLPT – высокотемпературные процессы, Идеально подходит для использования в нефте-газовой, химической, пищевой промышленности, металлургии и энергетики .В том числе для зон, классифицируемых, как взрывоопасных. имеется разрешение на применение РосТехнадзора   CTL ZH 30 – обогрев желобов и водостоков.
Погонная мощность:		10 , 20 , 30, 40, 16, 25, 33, 45 @230 В.
Наименование Погонная мощность при 10 (С) Макс. Эксплуатационное напряжение   Максимальная  рабочая температурасреды (С) Материал изоляции СTL ZH 10 , 20 , 30 230     80°С Модифицированный полиолефин СTL SR 10, 20, 30, 40 230     220°С   Силиконовая резина СTL PT 16, 25, 33, 45 230     260°С Тефлон Технические характеристики

Как установить и подключить резистивный провод своими руками

Для монтажа чаще выбирают линейный способ, при котором провод размещается и фиксируется снаружи трубы. Если она пластиковая, то материал низкой теплопроводности — получить хороший обогрев возможно, соблюдая в точности технологию. Высокая теплоотдача получается с использованием специальных труб с заглубленным каналом под обогревательный провод.

Линейное крепление нагревательного элемента осуществляется в такой последовательности:

1. Снизу по всей длине полимерного трубопровода наклеивают алюминиевую фольгу полосой — это повышает теплоотдачу. С металлическими трубами проделывать подобное нет необходимости. Их очищают от ржавчины и всего, способного повредить изоляцию.
2. Протягивают провод. Через каждых 30 см его приматывают клейкой лентой. Если мощности одного провода недостаточно, прокладывают 2 или больше параллельно, но с промежутком между ними.
3. Сверху вдоль трубопровода наклеивается алюминиевая лента. Стараются обеспечить плотный контакт кабеля и трубы. Провода термодатчика и он сам прикрепляются отдельно поперечными лентами.
4. Дополнительно электрокабель фиксируют пластиковыми хомутами, если не предусмотрена плотная наружная теплоизоляция. Они в случае отслаивания алюминиевой фольги будут удерживать провода.
5. По завершении монтажа устанавливают теплоизолятор, стягивают хомутами.

Второй способ установки греющего кабеля для водопровода — спиральный. Его применение увеличивает нагрев на всем протяжении или в особо опасных местах ввода в дом, расположения кранов. Провод укладывают аккуратно, без резкого изгибания.

Спиральный способ установки греющего кабеля.

Работа выполняется в таком порядке:

• пластиковую трубу обматывают по всей длине металлизированным скотчем;
• спиралью наматывают электрокабель;
• закрепляют клейкой лентой на всем протяжении;
• хомутами фиксируют термодатчик и его провода;
• устанавливают утеплитель, закрепляют стяжками.

Спиральную намотку электрокабеля удобнее сначала сделать свободной, с провисанием, затем постепенно виток за витком подтягивать, добиваясь плотного контакта с трубой. Одновременно проводят фиксацию провода. Расстояние между витками — 4-5 см. На входе коммуникаций в дом, в местах установки запорной арматуры наматывают более плотно.

Существует тонкость в установке термодатчика — его изолируют от электрокабеля, а от трубы не нужно. Терморегулятор монтируют в помещении рядом с электрощитом или в нем, если прибор со специальным креплением. Подключают к сети через автомат мощностью 6 А. Желательно установить УЗО ближайшего большего номинала с током утечки 30 мА. Кабель и датчик подключают согласно схеме на терморегуляторе.

Какие параметры влияют на выбор?

Перед тем как приобрести нужное количество кабеля, необходимо четко определиться, какой тип подойдет именно для ваших нужд. Все разнообразие этого продукта различается по пяти основным признакам:

• По типу – кабель может быть саморегулируемым либо резистивным. При этом принцип действия у обоих нагревателей одинаковый. Нагрев происходит за счет тока, который протекает по внутренним жилам;
• По материалу внешней изоляции. От этого критерия зависит возможность применения при тех или иных условиях. Например, для организации системы отопления канализации либо водостоков, необходимо выбирать кабеля с полиолефиновым покрытием. Для кабеля, который будет монтироваться на кровлю или использоваться в промышленных нуждах, где необходима дополнительная защита от воздействия ультрафиолетовых лучей, существует фторполимерная изоляция. Если кабель прокладывается во внутренней полости водопроводных трубы, то лучше выбирать пищевое покрытие, то есть изоляцию из фторпласта. Это предотвратит изменение вкуса воды, что иногда имеет место быть;
• Отсутствие или наличие экрана (оплетки). Оплетка делает изделие более крепким, устойчивым к различным механическим воздействиям, помимо этого экран выполняет функцию заземления. Отсутствие этого элемента говорит о том, что перед вами товар, относящийся к бюджетной категории;

Устройство греющего кабеля для водопроводных труб

• По температурному классу – различают низко-, средне- и высокотемпературные нагреватели. Этот показатель очень важен при обустройстве отопительной системы для водопровода и водостока. Низкотемпературные элементы нагреваются до температуры +65°С, по мощности не превышают 15 Вт/м и пригодны для обогрева труб маленького диаметра. Среднетемпературные проводники нагреваются максимум до +120°С, мощность достигает 10-33 Вт/м, применяются для предотвращения замерзания труб среднего диаметра или для обогрева кровли. Высокотемпературные термокабели способны нагреваться до +190°С и имеют удельную мощность от 15 до 95 Вт/м. Такой тип целесообразно применять в промышленных целях либо при наличии труб большого диаметра. Для бытового применения подобные проводники считаются чересчур мощными и дорогими;
• По мощности. Мощностные характеристики теплоносителя должны учитываться в обязательном порядке. Если вы подберете проводник низкой мощности, то просто не добьетесь желаемого результата. Превышение необходимого показателя может привести к слишком высокому уровню потребления энергии, что на практике окажется неоправданным. Выбор необходимого уровня мощности в первую очередь зависит от диаметра обогреваемой трубы. Согласно рекомендациям специалистов, для труб диаметром 15-25 мм достаточно мощности в 10 Вт/м, для диаметра 25-40 мм – 16 Вт/м, для трубы размером 60-80 мм – 30 Вт/м, для тех, что превышают 80 мм в диаметре, – 40 Вт/м.

Срок службы греющего кабеля

Узнать подробнее

Срок службы греющего кабеля зависит от качества материала полупроводниковой матрицы, скорости её деградации, так называемого «старения матрицы». Фактически кабель работает 10-15 лет, но постепенно мощность кабеля снижается в результате потери матрицей своих проводящих свойств.

Чтобы компенсировать этот процесс, при производстве кабеля закладывается 30-40% запаса мощности. Скорость износа матрицы зависит от нескольких факторов, определяющим является количество включений системы, «холодных пусков». Идеальный режим работы системы обогрева – поддержание температуры, а именно – включение в начале сезона и постоянная работа в штатном режиме автономного управления. Подробнее

Инструктаж по подключению обогрева

В действительности разобраться в том, как установить греющий кабель своими руками, несложно. Устанавливать такой элемент можно как на пластиковый, так и чугунный водопровод. Сначала выполняются подготовительные работы. Кроме того, нужно приобрести все необходимые инструменты и материалы.

Сначала монтируется греющий кабель, схема подключения часто указывается производителем в документации, прилагающейся к обогревательному элементу. Следующим этапом монтажа такой системы является установка кожуха для защиты. В последнюю очередь проводится подключение кабеля к сети и проверка его работы. Кроме того, можно произвести монтаж греющего кабеля внутри трубы. Это повысит его эффективность.

Подготовительные работы

Нужно сразу приобрести все необходимые для монтажа инструменты и материалы, в т.ч.

• соединительные гильзы;
• плоскогубцы;
• рулетка;
• кримпер;
• строительный фен;
• монтажные нож и скотч;
• кусачки;
• термоусадочные трубки.

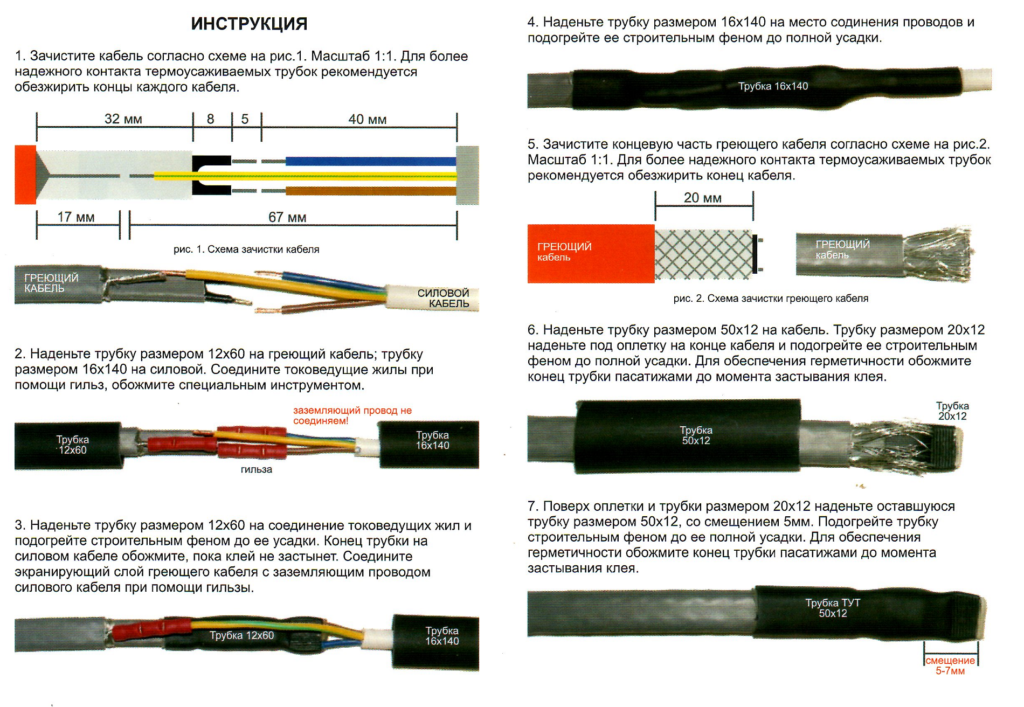

После этого следует провести концевую заделку. Свободный конец, который не будет подключаться к сети, нужно освободить от защитной изоляции и обрезать ступенькой. После этого необходимо изолировать ее термоусаживаемую трубку. Некоторые системы уже подготовлены к установке.

Данный вариант более удобный, поэтому его рекомендуют людям, которые хотят установить подогревающий кабель правильно, но не имеют опыта проведения подобных работ.

Крепление кабельной системы

Наиболее простой вариант расположения – прямолинейный. В этом случае кабель фиксируется параллельно трубе. Данный вариант крепления подходит для подогрева расположенных внутри помещения труб, которые дополнительно будут прикрываться слоем утеплителя. В этом случае термическому воздействию подвергается только небольшая часть трубы, но этого будет достаточно, чтобы внутри нее не образовывался лед.

Пользуясь таблицей можно быстро подобрать длину шага для прокладке кабеля по трубе.

В этом случае на трубе располагаются сразу несколько кабелей. Такой вариант рекомендован, если труба даже при дополнительном монтаже теплоизоляционного слоя будет подвергаться воздействию повышенных температур в зимний период. За счет такого расположения нагревательных элементов достигается более равномерное прогревание.

Для фиксации следует использовать металлическую скотч-ленту. При монтаже прямолинейным способом он фиксируется лентой по всей протяженности. При укладке нагревательного элемента навивным методом для фиксации труба обвивается с шагом не менее 30 см.

Часто саморегулирующий греющий кабель устанавливается навивным способом. В этом случае проводник оборачивается вокруг трубы с соблюдением шага 20-50 см. Этот метод обеспечивает хороший прогрев трубы, но приводит к увеличению расхода элемента.

Крепление защитного кожуха

После того как саморегулирующийся кабель будет установлен, можно приступать к формированию утеплительного слоя. Он необходим не только для недопущения потери тепла, но и защиты нагревателя от механического повреждения.

Если в инструкции, прилагающейся к системе обогрева, есть указание на необходимость установки того или иного утеплителя, нужно следовать ему.

Если рекомендаций производителя нет, можно использовать рулонный изолон, минеральную вату или поролон. Выбранным утеплителем оборачивается вся труба. Фиксировать материал можно лентой-скотчем или шпагатом. Дополнительно утеплитель желательно обработать мастикой или другим гидроизолирующим составом.

Подключение к питающей сети

Сначала необходимо свободный конец нагревателя освободить от изоляции. Изоляционный экран следует скрутить в пучок и произвести зачистку жил проводника. Жилы и силовой кабель соединяются. Поверх места соединения фиксируется термоусадка.

Проверка и запуск в работу

Нагреватель должен иметь отдельную линию. После этого нужно включить систему и подождать, пока элемент нагреется. Если неисправности не будут обнаружены, значит, установка правильно произведена.

Управление системой на основе саморегулирующегося кабеля

В системах бытового электрообогрева обогрева трубопровода (водопровода, канализации) дополнительные приборы контроля не требуются, в случае подключение одной линии обогрева длиной до 20м. Системы, состоящие из нескольких линий требуют дополнительных мер безопасности в виде автоматов дифференциальной защиты. Для управления обогревом промышленных трубопроводов и резервуаров применяются шкафы управления. Подробнее

В системах обогрева кровли применяют шкафы управления различных типов от простых бытовых, объединяющих в себе контроллеры и терморегулятор, до сложных систем с многоуровневой защитой, устройствами плавного пуска и так далее. Подробнее

Шкафы управления электрообогревом кровли и открытых площадок (ШУЭОк, ШУк)

Шкафы управления электрообогревом трубопроводов и резервуаров (ШУЭОт, ШУт, ШУЭОр, ШУр)

Обогреваемый шкаф управления обогрева с утеплением

Структура изделия

Саморегулирующий греющий кабель для обогрева труб состоит из пары токопроводящих жил и нескольких оболочек рабочего, изолирующего и защитного назначения. С точки зрения защиты электроконструкции, подобные изделия могут быть:

• экранированные;
• неэкранированные.

Экранированные отличаются наличием защитной экранирующей оплетки, расположенной под наружной изолирующей оболочкой. Экран при монтаже подключается к контуру заземления. Структура изделий состоит из следующих элементов:

Наружная изолирующая оболочка. Для различных условий эксплуатации и метода монтажа, существуют различные варианты применяемых материалов для ее изготовления.

1. Экранирующая оплетка. Присутствует только на экранированных изделиях.
2. Оболочка из термопластичного эластомера.
3. Изолирующий слой из полиолефина.
4. Саморегулирующая металл полимерная матрица.
5. Пара медных многопроволочных токоведущих элементов.

Монтаж электрического теплого пола с саморегулирующимся проводом

Монтаж любого тёплого пола следует начинать с приобретения необходимо материал, в соответствии с произведёнными расчётами.

Процесс обустройства нагревательной конструкции с саморегулирующимся кабелем схож с монтажом любого электрического полового отопления:

Устанавливается термостат — определяется место его размещения на стене, расстояние от пола не меньше 30 см, желательно недалеко от выключателя. В стене делается углубление, куда и монтируется терморегулятор. От него пробивается штроба до пола, в которой размещается гофрошланг.

Подготавливается основание — его нужно выровнять и очистить от мусора. Если пол имеет большие перепады, то лучше его залить тонким слоем черновой стяжки.

Производятся работы по гидро и теплоизоляции — укладывается два слоя материала. Сначала гидроизоляционный — это может быть полиэтиленовая плёнка, поверх — термостойкая теплоизоляция, лучше с металлизированной поверхностью. Перед их монтажом, периметр помещения проклеивается демпферной лентой, для компенсации тепловых расширений стяжки при нагревании.

Стелется саморегулирующийся кабель — укладывается согласно запланированной схеме («змейка» или «улитка»). Он должен быть целостным, начинать следует от термостата. Важный момент — шаг укладки нагревательного элемента. Чем он меньше, тем быстрее происходит нагрев пола. А большие шаги приведут к холодным зонам. Рекомендованный отступ от стен 15 см.

Фиксация кабеля производится к армирующей сетке, которая уложена на теплоизоляцию, или с помощью специальной клеящейся ленты к подложке.

Монтируется термодатчик пола — электрошнур от него следует подвести к терморегулятору через гофрированную трубу. Устанавливается термодатчик по центру комнаты, между двумя проводами.

Заливается финишная стяжка — слой бетона должен быть не менее 6 см. Заливка пола делается в один подход, и после выравнивания раствора, бетонная поверхность оставляется на 4 недели для полного затвердевания.

Подключается нагревательный элемент к термостату — это делается при помощи специальных зажимов.

Укладывается финишное покрытие — любой материал (плитка, ламинат), который может соседствовать с отоплением.

Использование в тёплых полах саморегулирующего кабеля выгодно и удобно. Ведь в такой конструкции нет риска перегрева нагревательного элемента, это делает её безопасней. А способность самостоятельно регулировать температурный уровень, позволяет без труда создать комфортную атмосферу в доме.

Терморегуляторы и системы контроля распределённых греющих цепей

TF4X40		Термостат с контролем температуры на поверхности трубы/емкости. Фиксированная уставка 4,4С. Встраиваемый в линию обогрева.
TA7140		Термостат с контролем температуры окружающей среды. Встраиваемый в линию обогрева.
TH7325		Термостат с контролем температуры температуры на поверхности трубы/емкости. Встраиваемый в линию обогрева.  .
CM-2001		Систему контроля греющих контуров с контролем  температуры на поверхности трубы/емкости. Встраиваемый в линию обогрева.
CM-3-32		Многоканальная система контроля греющих контуров с контролем  температуры на поверхности трубы/емкости. Встраиваемый в линию обогрева.
