Что можно сделать из шуруповерта своими руками

Садовый измельчитель из стиральной машины

Старая стиральная машина советского производства с металлическим корпусом – это техника, содержащая в себе практически все необходимые детали для сборки садового шредера. Потребуются только ножи с крепежом, а также провод на удлинитель.

Чтобы изготовить режущую насадку, можно воспользоваться старой пилой по дереву.

• угловая шлифовальная машина;
• плоскогубцы;
• гаечные ключи;
• отвертка;
• электродрель;
• молоток;
• рулетка с маркером.

Двигатель стиральной машины имеет небольшую мощность (у разных моделей разную), указываемую в инструкции к бытовой технике либо на табличке электромотора. Из-за того, что обычно ее значение не превышает 500 ватт, с помощью создаваемого агрегата можно будет перемалывать только солому или траву.

Шредер из стиральной машины изготавливают так.

• Обрезают корпус машинки по высоте, чтобы было удобно работать с агрегатом.
• Сбоку внизу вырезают в нем прямоугольное отверстие болгаркой шириной 20 см, а высотой – 7 см, предназначенное для выброса перемолотых растений.
• Вокруг прорези делают из жести подобие кожуха, который будет направлять травяную массу в емкость для сбора, предотвращая при этом ее разлетание по сторонам.
• Делают ножки.
• Прикрепляют корпус к подставке.
• На валу электродвигателя сверлят 2 отверстия диаметром по 7 мм. Затем на него насаживают втулку с резьбой, а также отверстиями на конце длиной более 5 см, фиксируя ее болтами.
• Под дном короба крепят электромотор с помощью шпилек с гайками.
• Внутри кожуха закрепляют на втулке ножи, располагая их выше отверстия для выброса травы или на одном уровне с ним.
• Короб прикрепляют сваркой либо болтами к подставке.

В результате получится техника, подобная показанной на фото ниже.

Пусковая кнопка подойдет от переделанной стиральной машинки. Нужно только позаботиться о том, чтобы подсоединить достаточной длины удлинитель.

Устройство и работа траворезки из стиральной машинки современного образца показаны в видео

Зачем нужна переделка

Основная причина переделки переносного аккумуляторного шуруповерта в сетевой в том, что ресурс механической части электроинструмента намного выше, чем ресурс АКБ. Когда батарея (или комплект аккумуляторов) окончательно выходят из строя, шуруповерт может работать еще долго, но купить новые АКБ по разным причинам бывает затруднительно. Например, такая модель уже не выпускается, а подобрать батарею того же форм-фактора невозможно – единого установочного стандарта для разных производителей нет. Также АКБ могут потеряться, выйти из строя раньше времени из-за неаккуратного обращения и т.д.

Если батареи еще работоспособны, но уже плохо держат заряд, работа превращается в мучение. А иногда в стационарных условиях удобнее подключить инструмент к электросети, чем тратить время на заряжание АКБ. Во всех этих случаях жизнь шуруповерта можно продлить, переделав его на питание от напряжения 220 в. Выполнить это можно своими руками.

Шуруповерт DEKO с литиевым аккумулятором на 20 вольт

Самоделки из шуруповерта

Сломался шуруповерт? Не спешите его выбрасывать. Если руки у вас золотые и вы профессиональный инженер-конструктор или вы просто любитель смастерить что-нибудь эксклюзивное, если у вас сын – юный техник или по выходным вы собираетесь с друзьями и делитесь свежими конструкторскими идеями, то неисправный шуруповерт – для вас просто находка.

Попробуйте использовать основные части инструмента, чтобы сделать самоделки из шуруповерта. Что может пригодиться? Прежде всего, это, конечно, мотор. Хотя, использовать можно практически все, начиная от корпуса и заканчивая аккумулятором, в зависимости от того, какие части исправны. Для того чтобы придумать, что же конкретно сделать из шуруповерта – лучше всего включить свою фантазию. Но если в конструировании вы еще новичок, мы можем предложить вам несколько готовых вариантов, чтобы самоделки из шуруповерта были полезными и, самое главное, рабочими.

Итак, вот краткий перечень того, что может получиться из старого шуруповерта в руках креативного мастера:

– шуруповерт-газонокосилка. Понадобится шуруповерт, 2 крепких лезвия для ножа или полотно от ножовки по металлу, а также болт и гайки. Ножи крест-накрест крепятся к сверлу, включаем шуруповерт, получаем движущиеся ножи.

– шуруповерт-блендер или миксер. И даже ледобур. Принцип тот же, разница только в рабочей насадке.

– электровертел для жарки мяса или вентилятор для раздува углей в мангале.

– много вариантов более сложных, но и более интересных. Это всевозможные электромобили. Здесь большой простор для фантазии конструктора. Корпус шуруповерта можно использовать в конструкции каркаса, моторчик по прямому функциональному назначению. Некоторые умельцы делают даже машинки на пульте управления. Шуруповерты в несвойственных им целях используют даже инженеры-дизайнеры. Например, в Европе уже появился такой концептуальный транспорт, где двигателями являются шуруповерты фирмы Бош.

– ветрогенератор. Понадобится двигатель и зажимной патрон. Лопасти можно сделать из труб ПВХ. Конечно, нужны будут еще некоторые детали, трубки, гайки, подшипники, но основными деталями стали именно те, которые можно получить из шуруповерта с севшим аккумулятором.

– есть и еще более нестандартные варианты, например, использовать моторчик для конструкции устройства, качающего детскую коляску. В этом случае понадобится платформа с ограничителями, на которую установите коляску, двигатель, пара рычагов и шестеренок.

Это далеко не исчерпывающий список самоделок из шуруповерта. Для мастера, имеющего представление о принципах работы электроинструмента, создать один из перечисленных предметов не составит особого труда. А если при этом еще и проявить фантазию, то самоделки из шуруповерта могут стать настоящими произведениями искусства конструкторской мысли. В любом случае, независимо от результата, вы проведете время весело и с удовольствием.

Статья прочитана 1572 раз(a).

Еще из этой рубрики:

Типы ветрогенераторов и принцип их работы

Как промышленные, так и самодельные ветрогенераторы бывают разными.

Их классифицируют по нескольким признакам:

• Особенности вращения ротора с прикрепленными к нему лопастями – вертикального или горизонтального. Первые меньше реагируют на негативные факторы окружающей среды, а вторые отличаются более высоким КПД.
• Количество лопастей. Самыми практичными считаются трехлопастные установки, но лопастей может быть больше или меньше.
• Материал. Для изготовления лопастей используют различные материалы – жесткие или парусные. Первые обычно долговечнее, а вторые дешевле.
• Шаг лопастей. Он может быть фиксированным или изменяемым.

Проще всего изготовить горизонтальный ветрогенератор. Люди без особого опыта выбирают именно такую конструкцию, однако некоторые умельцы предпочитают приложить на изготовление малошумной и эффективной вертикальной установки

Горизонтальные ветряки удобны тем, что для их создания не нужны высокоточные расчеты, сама конструкция проще в изготовлении и запускается при малейшем ветре. Минусы – сильный шум при работе и громоздкость.

Вертикальный ветрогенератор подойдет людям, готовым тратить время и силы на сборку и обслуживание сложной, зато компактной конструкции. Рекомендуем посмотреть пошаговую инструкцию по изготовлению вертикального ветрогенератора своими руками.

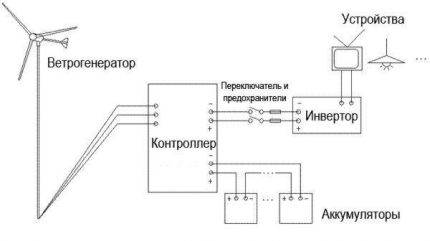

Преобразующие устройства ветрогенератора трансформируют электрический ток, что приводит к большим потерям энергии. В зависимости от особенностей приборов эти потери могут достигать 15-20%

Работает ветрогенератор за счет вращения лопастей, прикрепленных к ротору. Сам ротор зафиксирован на валу генератора, который вырабатывает электроток. Энергия передается в аккумуляторы. Здесь она накапливается и питает бытовые электроприборы.

Ветрогенератор

Используя двигатель шуруповерта можно сконструировать небольшой ветрогенератор для дачи или приусадебного участка, и быть независимым от электроснабжения. А также он поможет при отключении электричества в сети.

Для создания ветрогенератора потребуется немного времени. Из шуруповерта вынимается роторная часть. Вал двигателя прикрепляется скобой к пластмассовой пластине. Присоединяем болтами к концевой шестеренке маховик и крепим на нем четыре лопасти, сделанные из ПХВ-трубы. Для корпуса можно использовать жестяную банку от чая, тщательно закупорив щели герметиком. Ветрогенератор готов обеспечивать электроэнергией, которая вам ничего не стоит.

Настольный сверлильный станок

Не менее важным в домашней мастерской является сверлильный станок. Для его самостоятельного выполнения также отлично подойдет старый шуруповерт.

Для начала следует разобрать инструмент, демонтировав из него двигатель, редуктор и патрон. Закрепить головку будущего станка можно при помощи хомутов, выполненных из текстолита. Во избежание появления перекосов хомуты рекомендуется обрабатывать одновременно. Ограничительные стойки изготавливаются из втулок с резьбой, расположенной во внутренней части. Втулки должны быть одинакового размера.

После этого следует приступить к выполнению из капролона 2 бобышек. В их центральной части высверливается отверстие. В результате получаются 2 эксцентричные втулки.

На прутке установить хомут и регулируется люфт. Для этого используется эксцентрик. Обеспечить возможность возращения сверлильной головки в начальное положение деревянный рычаг крепится на металлическом прутке с пружиной.

Подача электрического тока осуществляется посредством использования трансформатора, мощность которого не превышает 150 Вт. Теперь остается установить конденсатор с диодным мостом и головку для сверления на станине. Токарный станок готов к работе.

Самостоятельное изготовление триммера из дрели

Один из самых простых способов сделать триммер – это использовать старую дрель или аккумуляторный шуруповерт. Второй вариант немного хуже, так как батарея существенно ограничит время работы. Но можно увеличить автономность, установив в конструкцию автомобильный аккумулятор на 12 вольт. Однако, учитывая большой размер этого элемента питания, придется либо позаботиться о длинных проводах, либо все устройство сделать колесным.

Итак, чтобы изготовить триммер из дрели, потребуется прочный держатель, непосредственно электроинструмент и самодельный нож. Процесс включает в себя несколько этапов.

1. Изготовление держателя. Он может быть деревянным или металлическим, но многие рекомендуют найти алюминиевую трубу, имеющую легкий и вес и при этом высокую надежность. Кроме того, ее можно без труда просверлить, если триммер в будущем не будет разбираться, и дрель будет закреплена намертво.
2. Крепление к держателю дрели (или шуруповерта). Это осуществляется посредством металлических скоб или хомутов. Некоторые домашние умельцы утверждают, что закрепить инструмент можно обычным скотчем, но здесь есть несколько нюансов. Во-первых, это не безопасно. Во-вторых, придать скотчем нужный угол между держателем и рабочим механизмом невозможно, а значит пользоваться подобной сборкой будет крайне неудобно.
3. Крепление к держателю кабеля питания. Это делается скотчем таким образом, чтобы провод не висел и не мешал при работе.
4. Еще один важный момент конструкции – нож. Его можно сделать из стали. Для удобства пользования он должен быть тонким. А если сборка триммера осуществляется из шуруповерта на аккумуляторе, то материал следует выбирать легкий – это позволит «выжать» из батареи максимальное время работы. Далее выбранная металлическая полоска, заточенная с двух сторон, просверливается посередине и плотно фиксируется с обоих краев на болте, который в свою очередь будет закреплен в патроне дрели.
5. Для безопасности при работе следует озаботиться защитным кожухом, который можно делать из пластика. Отличный вариант — использовать верхнюю часть от пластиковой бутылки объемом 19 литров.

• http://tehnika.expert/dlya-sada/trimmer/kak-sdelat-agregat-svoimi-rukami.html
• https://hitech-online.ru/tehnika-dlya-sada/trimmer/chto-mozhno-sdelat-iz-nego.html
• https://motocarrello.ru/jelektrotehnologii/1459-sborka-gazonokosilki-svoimi-rukami.html
• https://mytooling.ru/instrumenty/kak-sdelat-trimmer-svoimi-rukami
• https://hitech-online.ru/tehnika-dlya-sada/trimmer/svoimi-rukami-dlya-travy.html
• http://tehnika.expert/dlya-sada/trimmer/chto-mozhno-sdelat-iz-nego.html

Переходник для торцевых головок своими руками

Если вам часто приходится иметь дело с торцевыми головками, то из старой биты от шуруповёрта можно сделать неплохой переходник на 1/4 дюйма. Все что потребуется, так это срезать угловой шлифмашиной шестигранный хвостовик на бите.

Также, чтобы переходник заработал, на старой бите необходимо будет сточить две противоположные грани. Используя накидной ключ, самодельный переходник и торцевые головки, получится довольно таки эффективный инструмент, которым можно будет подлезть в самые труднодоступные места.

В общем, как видно, не стоит спешить избавляться от старых бит для шуруповёрта. Вообще, лично я, ничего не выкидываю. Поэтому заметил одну особенность, которая связана с тем, что со временем оставленная вещь обязательно пригодится в деле.

Другие нестандартные способы использования инструмента

Нестандартное применение шуруповерта не ограничивается рассмотренными вариантами. В видеоролике ниже показано, как использовать этот электроинструмент в качестве привода для квадрацикла и для открывания дверей (ворот), для бурения льда, в роли миксера. Также видео содержит и другие нетрадиционные варианты.

Используя корпус с аккумулятором, можно сделать хороший фонарь. Весь процесс сборки светодиодного светильника демонстрирует видеоролик, представленный далее.

Как приспособить шуруповертный электродвигатель, чтобы сделать электровелосипед показывается в видеороликах ниже.

Еще один вариант велосипеда с мотором содержит ролик далее.

С помощью крючка, вставленного в шуруповертный патрон, можно вязать арматуру при строительстве разных объектов. Как это делается, демонстрирует следующий видеоролик.

Подсоединив инструмент к шнеку ручной мясорубки, можно автоматизировать процесс перекручивания овощей и мяса.

Этим нетрадиционное применение шуруповерта не ограничивается. Народными умельцами постоянно выдвигаются новые идеи, одновременно происходит их практическая реализация. Другие специалисты приспосабливают самодельные приспособления под собственные потребности, получая при этом разнообразные модификации самодельной техники. Можно также самостоятельно что-нибудь придумать, проявив технические познания и фантазию, дав волю воображению, творчеству. Главное, помнить: приступая к изготовлению различных устройств, нужно обязательно учитывать, чтобы созданные механизмы были безопасны.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 Вольт

Мастера придумали несколько способов, чтобы переделать шуруповёрт для работы от электрической сети. Все они заключаются в том, чтобы предоставить мотору требуемое напряжение питания с помощью промежуточного источника или преобразователя.

Таблица: варианты источников питания для сетевого шуруповёрта

Источник питания	Достоинства	Недостатки
Комплектное зарядное устройство шуруповёрта.	Несложная переделка. Используется существующее зарядное устройство. Не требуется подбирать напряжение блока питания. Не требуется вмешательство в электрическую схему шуруповёрта.	Зарядное устройство занимает место на столе.
Готовый блок питания, помещённый в корпус старого аккумулятора.	Несложная переделка. Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур. Нет потерь в кабеле с низким напряжением. Не требуется вмешательство в электрическую схему шуруповёрта.	Поиск готового компактного блока питания на требуемое напряжение. Блок питания греется в закрытом корпусе, надо делать перерывы в работе.
Самодельный блок питания, помещённый в корпус старого аккумулятора.	Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур. Нет потерь в кабеле с низким напряжением. Не требуется вмешательство в электрическую схему шуруповёрта.	Требуется подобрать схему и найти радиодетали. Мастер должен иметь опыт пайки, сборки и отладки электрических схем.
Внешний блок питания	Несложная переделка.	Требуется разбирать шуруповёрт и подключаться к его схеме. Блок питания занимает место на столе. Нужно найти походящий блок питания.
Блок питания от компьютера	Несложная переделка. Компьютерный блок питания легко найти. Подойдёт любой блок питания от 300 Вт.	Требуется разбирать шуруповёрт и подключаться к его схеме. Блок питания занимает много места на столе.

Дисковая пила

Из старого шуруповерта или дрели можно сделать самодельный станок с циркулярной пилой. Для этого необходимо:

1. сделать устойчивую раму из металлического профиля или труб.
2. взять лист фанеры или ДСП с ровной поверхностью для крепления шуруповерта;
3. в центре листа сделать пропил, в котором будет вращаться режущий круг;
4. закрепить на рабочей поверхности с помощью хомутов шуруповерт;
5. лист фанеры надежно закрепить на каркасе. У всех деталей должен отсутствовать люфт, так как из-за него конструкция начнет расшатываться, а вибрация может поломать крепления, что приведет к повреждению станка или травме.

Пример небольшой дисковой пилы из дрели

Изготовление электрокосы из стиральной машины своими руками

Сделать электрокосу можно также на основе двигателя из стиральной машины. Он асинхронный и включается посредством кнопки. Заводилку можно изготовить из возвратной кнопки, например, от измерительных приборов. Достаточно компактные размеры мотора позволяют не делать большую тележку, как в предыдущем варианте.

Ножи изготавливаются по аналогии с описаниями выше. Но есть один важный момент — чтобы двигатель из стиральной машины подготовить к работе в качестве триммера, следует не забыть сделать для него защитный кожух. Он убережет привод от травы. Но при этом необходимо позаботиться о защите от перегрева, то есть — кожух должен быть больше по размеру и иметь отверстия для вентиляции. С этой целью подойдет старое ведро или пластиковая бутылка большой емкости. Не стоит забывать делать перерывы — на длительную работу подобный мотор не рассчитан.

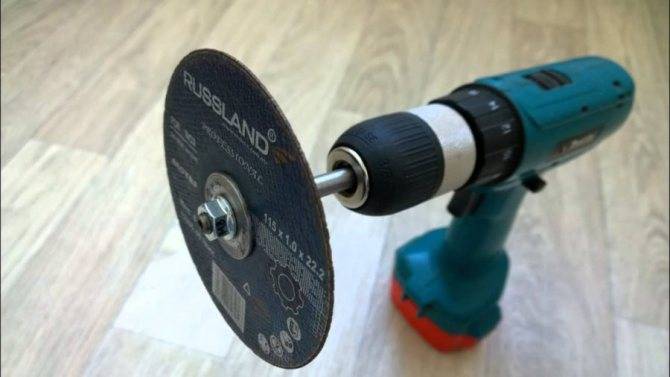

Болгарку

При отсутствии шлифовальной машинки ее можно заменить самодельной болгаркой, выполненной из старого шуруповерта. Для этого используется насадка или переходник, оснащенные редуктором, которые можно приобрести в готовом виде. Не исключена также возможность изготовления таких приспособлений своими руками. Для этого пригодятся шпильки, гайки и шайбы, диаметр которых аналогичен с диаметром патрона шуруповерта.

После разбора корпуса инструмента и демонтажа его редуктора в его патрон на место редуктора вставить конец насадки либо переходника. Собрав корпус нового инструмента, самодельная углошлифовальная машинка готова к использованию.

Лодочный мотор

Как приятно в теплую летнюю погоду прокатиться в лодке. Одна незадача – брать в руки весла не хочется. На выручку приходит смекалка.

А что если приспособить к лодке мотор из шуруповерта, используя для этого подручные инструменты?

Чего проще применить для этой «задумки» следующие материалы:

1. Винт (крольчатка):
2. Длинная металлическая шпилька;
3. Шуруповерт на аккумуляторе.

Суть идеи состоит следующем. В крольчатке (в этой ситуации – гребном винте) сверлиться отверстие по диаметру равное металлической шпильке. Винт устанавливается на шпильке и надежно закрепляется. Сама длинная шпилька вставляется в шуруповерт, который крутит шпильку вместе с винтом. Двигатель для лодки готов!

Остается только придумать какую-нибудь металлическую конструкцию, которая позволит надежно закрепить шуруповерт на самой лодке. Но это слишком простая задача, чтобы ее обсуждать. Да и каждый любитель сможет в этом вопросе проявить свои изобретательские способности.

Опускаем винт на шпильке в воду и включаем шуруповерт. Остается только не спеша плыть и наслаждаться теми красотами природы, что видите вокруг. Есть только одно но – реально оценивайте возможности аккумуляторов и «не заплывайте за буйки».

Оборудование для столярной мастерской

Каждый умелец столярного дела оборудует свою мастерскую необходимым для его задач оборудованием. Не всегда человек для бытового использования может позволить себе дорогие станки производственного изготовления. А эта ситуация является толчком к воплощению в жизнь самоделок на основе доступных деталей и инструментов.

Токарный станок по дереву

Токарный станок по дереву станет необходимым инструментом для домашних умельцев. Круглые болванки, ручки для дверей, шарообразные и конусообразные фрагменты для деревянных перил, ножки кресел и многое другое, — всё это можно изготовить с помощью самодельного токарного станка на базе шуруповерта..

Не стоит тратить деньги на заводское оборудование, если такой токарный станок без особых усилий можно сделать своими руками из старого шуруповерта, используя для этого минимум средств и материалов.

Вкратце можно описать один из таких вариантов «самодельного» станка. Делается короб (станина) прямоугольной формы из фанеры с тремя боковыми сторонами. В короткой стороне прорезается посадочное гнездо. В эту простенькую деревянную станину и устанавливается шуруповерт, кнопкой вверх.

Станина, в нашем случае прямоугольный деревянный короб, прикручивается к столу и прижимается струбциной. Это делается для того, чтобы надежно закрепить на рабочем столе станину вместе с инструментом.

В качестве опорной планки для резца используется деревянный брусок, который также прикручивается к столу струбциной.

В патрон шуруповерта зажимается отрезок прутка с резьбой, удобной для зацепа. На пруток насаживается деревянная заготовка (болванка). Включается шуруповерт и крутит деревянную заготовку. С помощью резца, опираясь на опорную планку, мастер вырезает нужную объемно-фигурную деталь.

Инструмент крайне необходим для мастеров, которые в своей работе используют деревянные детали и фрагменты.

Настольный сверлильный станок

Настольный сверлильный станок необходим многим умельцам в гаражах и мастерских для точного сверления отверстий в дереве, металле, пластике и т.д.

Талантливые мастера не тратят деньги на приобретение производственного оборудования. Нужно немного усилий и инженерных способностей, смекалки и желания. В результате можно получить добротную конструкцию настольного сверлильного станка из подручных материалов.

Основой инструмента может послужить редуктор от шуруповерта. Шток (стойку) станины мастера могут делать из различных материалов. Все идет в дело: металлические прутки, каретки от пишущих машинок, деревянные конструкции.

Механизм поднятия и опускания по вертикали редуктора также выполняется самыми разными способами. Не бывают лишними даже пружины от эспандера.

Для крепления редуктора к штоку станины делают самодельные хомуты из текстолита, или используют подходящие детали от других устройств или даже автомобилей.

Каждая конструкция индивидуальна и интересна по-своему. Главное, чтобы задача, которая ставится перед сверлильным станком – выполнялась с предельной точностью и на должном качественном уровне.

Не стоит использовать для станка разбитые и старые шуруповерты, так как люфт в патроне не позволяет добиться нужного диаметра отверстия.

Ручной фрезер: пошаговая инструкция

Если при работе с деревом у вас появилась задача вырезать канавку или окружность, не стоит идти и покупать дорогой фрезер. Проявив смекалку, можно легко решить эту задачу и превратить шуруповерт в ручной фрезер, создав своими руками нижнюю станину – конструкцию, которая бы удерживала вертикально инструмент. Производственные приставки для фрезирования на шуруповерты (дрели) есть в продаже, но приобретение их не всегда финансово оправдано.

Самый легкодоступный подручный материал для домашнего мастера – фанера и деревянные бруски. Вот из них мы и будем делать станину-приставку для фрезирования, выполняя пошагово инструкцию:

1. Сделаем нижнюю часть станины. Возьмем фанеру толщиной 8 мм и вырежем из нее кольцо с внешним диаметром 10 см, с внутренним – 5 см. Для этой работы мы используем шуруповерт с «коронкой» по дереву.
2. По бокам этого кольца прикрутим саморезами два деревянных бруска 4х2х10 см. Положим сделанную конструкцию брусками вверх. Это будет напоминать табуретку, поставленную ножками вверх.
3. Сделаем верхнюю часть станины. Вырежем еще одно кольцо из фанеры внешним диаметром 9 см, а внутренним – приблизительно 4,5 см (под размер корпуса шуруповерта).
4. Прикручиваем саморезами верхнюю часть станины к брускам с нижней частью.
5. Одеваем приставку-станину на корпус шуруповерта. Он плотно садиться в круглое отверстие верхней части станины.
6. Вставляем необходимую фрезу в патрон и отрегулируем вырез фрезы. Затягиваем патрон.
