Кладка
Важный параметр кладки – герметичность. Поэтому русская печь строится только из целых кирпичей, а толщина швов не должна превышать 5 мм.
Обмазка уменьшает теплопроводность печных стен и способствует отложениям на них сажи и копоти. Более того, в процессе эксплуатации глина может отслоиться и забить печные каналы. Применяют три метода кладки:
- «в кирпич» (толщина стенки равна длине кирпича);
- «в полкирпича» (стенка по ширине кирпича);
- «в четверть» (стенка из кирпича, поставленного на ребро).
Внутренние стенки делают толщиной в полкирпича, наружные – в кирпич.
Перевязка швов выполняется путем использования неполноразмерного кирпича или метода тычковой и ложковой кладки, когда кирпич кладут плашмя, следующий слой – тычком наружу. Керамический кирпич «вытягивает» влагу из раствора, поэтому перед укладкой его вымачивают в воде. При строительстве русской печи нужно тщательно удалять излишки раствора, особенно внутри печи.
Современные идеи по улучшению
При кладке печей используются различные материалы (кирпич, дерево, металл, различные кладочные растворы). Многолетние наблюдения профессиональных печников позволили сделать следующие выводы.
- Полностью из печного кирпича. Наличие в конструкции угловых вставок, балочек, выполненных из бетона (металла) приводило к возникновению трещин. Использование на челе изготовленных из дерева вставок (требования пожарной безопасности разрешают их применение исключительно снаружи) оканчивалось их рассыханием и выпадением. Признаков разрушений не было выявлено в печах, полностью выложенных из печного кирпича.
Деревянный настил у лежанки. Если выложить на глиняном растворе лежанку, она никогда не просядет (не провалится), если предварительно уложить поверху деревянный настил. Это повышает комфортность пользования ею при любых температурах прогрева.
- Облицовка на известковом растворе. Практически не нуждались в ремонте модели с лицевой кладкой, (включая полати), которая осуществлялась с использованием известкового раствора.
Мнение эксперта
Валерий Гармаш
Шеф повар ресторана “Grill House”, гриллер
Конструкции, возведённые с использованием глиняного кладочного раствора, требовали периодического оштукатуривания и подмазывания. Внутренние поверхности русских печей, на которые регулярно действуют тепловые деформации, сохраняли исходное состояние только в тех случаях, когда выкладывались на максимально жирном глиняном растворе. Это объясняется тождественностью температурного коэффициента расширения раствора аналогичному показателю красного кирпича.
Варианты обогрева дома
Выбор способа обогрева зависит от планировки строения – боковой или нижний. Первый вариант является лучшим решением для домов из нескольких помещений, поскольку соседняя комната прогревается при помощи бокового отопительного щитка. Второй способ применяют с целью теплоснабжения одной комнаты, но имеющей большую площадь.
Стенки подподового пространства прогреваются снизу. В настоящее время конструкции с целью увеличения КПД снабжают колпаковым типом горения, что дает возможность обеспечивать равномерный прогрев и стабильную тягу. В таких агрегатах топливо сгорает полностью и в них меньше скапливается сажи.
Русская печь с подтопком: порядовка и отделка
Создание чертежей
Русская печь с камином является достаточно большой редкостью. Схема, которая будет рассмотрена, сочетает в себе русскую печь с подтопком и камин. В случае, если будет выполнена кладка печи по чертежам, которые прилагаются, печь с легкостью сможет обогреть приблизительно 40-50 квадратных метров пространства для жилья.
Печь построена по системе “двухъярусный колпак” и греется равномерно со всех сторон.
Современная русская теплушка (печь) с подтопком соответствует некоторым бытовым требованиям. На чугунной плите есть возможность готовить самую разнообразную пищу, а в горниле – блюда традиционной русской кухни. В печи достаточно удобно сушить различные плоды, грибы и ягоды.
В данной конструкции предусматривается весьма комфортная лежанка, на которой, в случае, если будут пристроены деревянные полати, может хватить места для двоих взрослых.
Вариант русской печки, в которой имеются арочные перекрытия проемов.
Чертеж содержит фасад русской печки (вариант, в котором имеются арочные перекрытия проемов).
Со стороны плиты в основании печи устраивается ниша-подпечье весьма больших размеров, которая прогревается сверху и с боков. Прежде всего она делается для того, чтобы печь имела большую теплоотдачу – в комнату из нее будет поступать дополнительное количество тепла. В зимний период времени в подобном подпечье наши предки грели молодняк домашних животных.
В дровницах, которые сооружаются по бокам камина, будут храниться щепки для того, чтобы можно было растопить печь. В разных местах массива предусматриваются семь печурок различных размеров, в которых есть возможность достаточно удобно хранить или сушить предметы небольших размеров. Помимо того, печурки украшают печь: вместе с каскадом полок и арок они будут придавать камину нарядный вид.
Если есть желание, некоторые из арок есть возможность заменить прямыми перемычками. Украсить печь может и кладка полок и арок из кирпича другого цвета, либо более интенсивной окраски.
Режимы работы печи
Внешне «Теплушка» почти не отличается от обыкновенной русской печи. за исключением того, что в одном из углов расположен топливник.
Русская теплушка может топиться в двух режимах. При традиционной (по-русски) топке нужно будет убрать заслонку и открыть задвижку. Для того, чтобы перейти во второй режим, при котором будет несколько интенсивней прогреваться горнило, нужно будет открыть задвижки, после чего топочную дверку варочной плиты. При этом одну из задвижек придется закрыть, а заслонкой закрывается горнило. В подобном случае топочная дверка будет выполнять роль поддувальной.
Из горнила дымовые газы через задвижки, которые открыты, будут направляться в дымовую трубу.
Варочная печь может топиться в трех режимах. Дрова нужно сжигать на колосниках топливника. При первом режиме горячие газы дыма через открытые задвижки и хайло будут напрямую поступать в дымовую трубу, при этом нагревая только лишь плиту и кирпичи топочной камеры.
Устье надо закрыть заслонкой, чтобы топочные газы пошли из горнила в нижнюю отопительную камеру печи.
Для того, чтобы теплушка могла переключиться на второй режим, при котором будут прогреваться лежанка и горнило, понадобится открыть одну из задвижек, а другую закрыть. Горнило при этом закрывается заслонкой. Горячие газы дыма изменят свое направление и через окно будут поступать в горнило. После того, как он прогреется, через открытые задвижки газы будут поступать в дымовую трубу.
Для того, чтобы переключиться на третий режим, достаточно просто закрыть задвижку. Горячие газы дыма перед окном изменят свое направление и опустятся в дымообороты нижнего прогрева печки. Пройдя по всему периметру нижнего массива печки и отдав в этом месте тепло, дымовые газы через окно будут поступать в дымовую трубу, после чего через открытую задвижку уйдут в атмосферу. В третьем режиме будут интенсивно прогреваться нижняя часть наружного периметра и ниша-подпечье.
Русская печка своими руками
Надо отдать должное смелости некоторых предприимчивых людей, но сделать своими руками порядовку с лежанкой и готовочной поверхностью — довольно смелое решение. Дело в том, что как бы доходчиво ни выглядела схема конструкции на бумаге, воплотить ее в реальность довольно сложно. И все-таки для решительных людей есть рекомендации.
Инструменты для работы
- Какой инструментарий вам понадобится:
емкость для замешивания раствора;
мерная планка, чтобы ширину кладочных швов;
строительный уровень — обязательно! Без него, гарантировано, конструкция будет иметь крен, а устранить его по окончании кладки уже будет невозможно;
правило (с его помощью выравнивается поверхность фундамента — операция разовая);
отвес (тоже крайне важное приспособление, служит для уточнения вертикальной кривизны в любом нужном месте);
порядовка — специально приспособление для многоуровневой печной кладки;
мастерок;
молоток с кирковым носом — ручной инструмент, позволяющий колоть цельный кирпич на куски вместо того, чтобы резать болгаркой.
Материалы и элементы оснастки
При создании русской печки с лежанкой и плитой вам потребуются дополнительные элементы, благодаря которым вы достигнете желаемый функционал:
- закаленный кирпич (рекомендуется М-200) в количестве 1850-1900 шт.;
- жирная чистая глина 245-250 кг;
- очищенный песок 295-310 кг;
Количество кирпичей, песок и глина приведены в количествах, рассчитанных на модель 2.3 длиной, 2.0 м высотой, 1.6 м шириной.
- колосники;
- топочные, прочистные и поддувальная дверцы;
- заслонка для топки;
- дымовая задвижка;
- варочная панель;
- стальной лист, стальной уголок, водонагревающий бак — по ситуации и в зависимости от проекта.
Количество дверц и колосников определяется исходя из нюансов проекта.

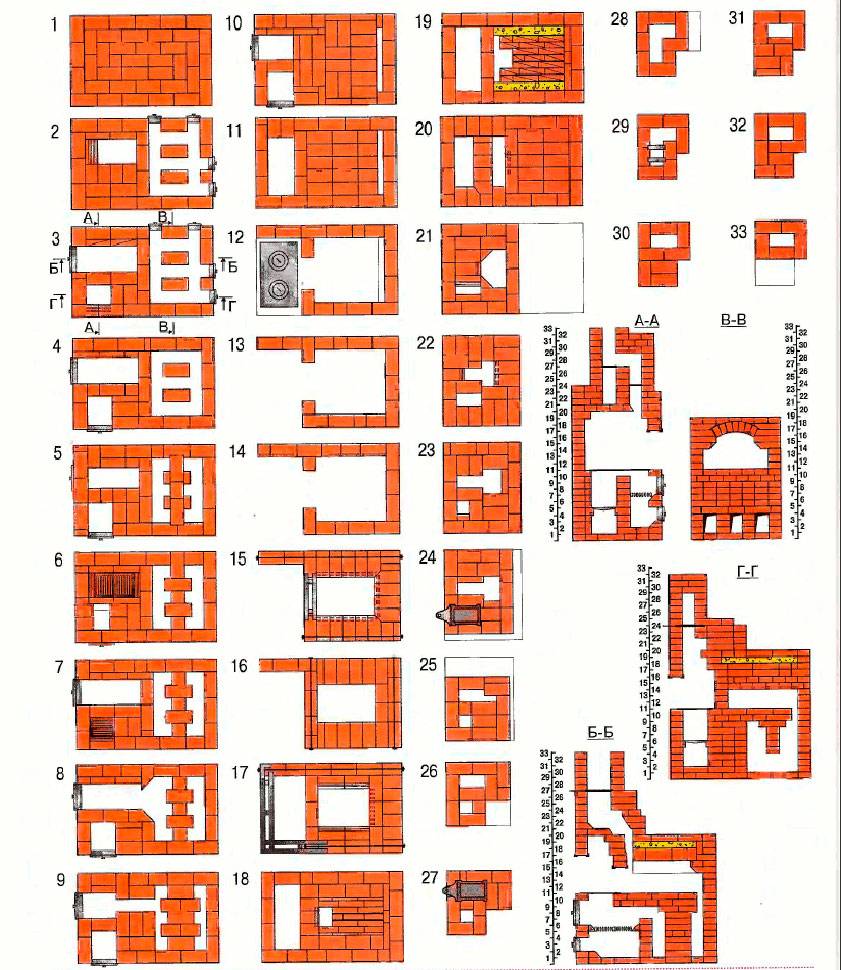

Порядок укладки слоев
В компетентно составленных рабочих чертежах русская порядовка с лежанкой и плитой представлена каждым уровнем по отдельности. Иначе сложить печку будет невозможно из-за сложности ее внутреннего (не видимого снаружи) устройства.
ряд 1-й. Слой укладывается без стяжки прямо на напольную гидроизоляцию. Подходит перекаленный кирпич, поскольку воздействия высоких температур не будет;
ряд 2-й. По краям будущего пода кирпичи ставятся на ребро, а если используются не цельные кирпичи, в следующем ряду их обязательно нужно перекрывать цельными;
ряд 3-й. Аналогичен предыдущему. Также здесь рекомендуется установить дверцу поддувала;
ряд 4-й. Кладется так же, как 2-й;
В этом ряду не забудьте оставить место для прочистного канала.
- ряд 5-й. Прочистной канал продолжается. Сделать основание для будущих арочных сводов;
- ряд 6-й. Начинается сужение прочистного канала. Устанавливается колосник;
Колосники — это чугунные или стальные решетки, через которые проходит воздушный поток с улучшенной тягой. Пропускают кислород и задерживают зольный остаток от сгорающего топлива.
- ряды 7-й, 8-й. Здесь размещается стальной лист. Также необходимо закрепить проволоку, чтобы зафиксировать топочную дверку. Кладка пода закончена;
- ряд 9-й. Делается песчаная подсыпка. Кирпичи по всему ряду будущего пода устанавливаются на ребро.
- ряды 10-й, 11-й. Так же, как предыдущий. Поверху устанавливается варочная поверхность. На краю пода лучше всего уложить располовиненные кирпичи;
- ряды 12-й, 14-й, 16-й. Так же, как предыдущие.
Поднятие арки рекомендуется начать на 15-м ряду.
- ряды 17-й, 18-й. Между ними прокладывается вязальная металлическая проволока. На этих рядах свод сужается;
- ряды с 19-го по 21-й. Завершается работа над лежанкой;
- ряд 22-й. На этом уровне начинается подъем хайла. На этом этапе печная кладка очень сложная и ответственная;
- ряды с 23-го по 31-й. Формируется трубный канал. В нужных местах размещаются поддувала и задвижки.
Подводя итоги, отметим доступность кладки печей с лежанкой и готовочной панелью. Осуществить задуманное своими руками возможно, хотя и потребует высокой концентрации внимания, обстоятельности и многократных уточнений в расчетах. Непременно заручитесь поддержкой опытного специалиста — если не практическими действиями, то хотя бы полезными советами с его стороны.
Подготовительные работы и закладка фундамента
Строительство русской печи начинается с закладки фундамента. Наиболее надёжным вариантом для его строительства является железобетон.
Работа выполняется в несколько этапов:
- Котлован под основание печи выкапывается на глубину, соответствующую уровню промерзания почвы. Ширина ямы должна быть как минимум на 100 мм больше, чем размеры кирпичной кладки первого ряда.
- Дно котлована устилается подушкой из щебня высотой не менее 10 см, которая тщательно утрамбовывается.
- По периметру котлована монтируется опалубка, после чего внахлёст на стенки последней дно ямы укладывается гидроизоляционной плёнкой.
- Следующий шаг – обвязка арматурной сеткой с размером ячейки 150*150 мм.
- Бетонный раствор, приготовленный в пропорциях 1:3:7 (цемент М400:песок:щебень), заливается в котлован по уровню пола.
- Высохший фундамент застилается слоем тепло- и гидроизоляции, после чего можно приступать к кирпичной кладке.
Устройство русской печи
- Основные элементы, без которых устройство русской печи немыслимо:
- фундамент (опечье);
- варочная камера, она же топка, еще называемая горнилом или топливником. Расположена под лежанкой. Воздух для горения дров поступает через зев, а после нагревания направляется к перетрубью, после чего — в дымоход для удаления на улицу;
- щеки — передняя стенка топки;
- устье — промежуток между щеками топки для сообщения топки с дымовой трубой и отапливаемым помещением;
Также немаловажная роль устья — закладка посуды и дров в топку (горнило).
- свод — самый верхний слой топки. Во время эксплуатации подвергается интенсивному нагреву, поэтому склонен к образованию щербин от раскаливания. Сюда необходимо привлечь наиболее жаропрочные и теплоемкие материалы;
- под — дно варочной камеры (горнила). Имеет небольшой уклон к входу в топку, чтобы пользователю было легче задвигать и выдвигать тяжелую посуду с едой. Устанавливается непосредственно на подспыпку свода. Обеспечивает прочность кирпичей, стесанного на конус по цилиндрической поверхности;
Рекомендуется хорошенько зашлифовать верхнюю поверхность пода, чтобы максимально упростить передвижение тяжелых чугунков и других емкостей с пищей.
- подпечек (подпечье) внутри опечья под подом. Элемент предназначен для хранения и подсушивания дров;
- варочная плита. Самостоятельная поверхность, основа которой — чаще всего чугунная, а иногда и стальная деталь. Расположена на подпечке;
- шесток — площадка перед входом в горнило. Именно здесь размещается плита, если она в модели предусмотрена;
- «корыто» или полуциркуляционный свод — покрывает подпечек. На корыте рассыпается материал, способны удерживать тепло (кирпичная крошка, песок, камешки);
- палати (в некоторых регионах говорят «полати») или перекрыша. Данный элемент также называется лежанкой — местом, где укладываются спать люди. В классических моделях расположена строго за дымоходом, в некоторых более современных — перемещена в любую боковую сторону. Именно на этом уровне порядовка завершается самым верхним слоем кирпича;
- хайло — дымоотводящее отверстие над шестком перед устьем. Представляет собой раструб, расширяющийся книзу. Во время работы печи туда уходит дым от сгорающих дров.
Более сложные проекты могут включать в себе еще ряд элементов — для улучшения теплоотдачи, для задержки тепла, для размещения остывающей готовой еды и холодной чистой посуды. Чем выше требования пользователя, тем сложнее схема печи, ее устройство и кладка кирпичей.
Русская печь в доме: плюсы и минусы
Важно рассмотреть преимущества и недостатки конструкции
Плюсов у нее много:
- тепловой поток характеризуется низкой плотностью, а площадь греющей поверхности очень большая, потому тепло всегда мягкое, воздух не сушит, а эффект дает лечебный;
- грамотно спроектированная и построенная русская печка обеспечивает отдых на лежанке в тепле, даже когда в доме низкая температура;
- часть тепловых потоков передается фундаменту и прилегающим слоям грунта, высушивая их – риск вспучивания и последующей деформации при этом снижается;
- при хорошем прогреве тепло держится несколько дней, потому после продолжительного рабочего дня или нескольких суток отсутствия хозяин в доме не замерзнет;
- приготовленная на печной плите еда имеет особый вкус и аромат – даже простые блюда становятся вкуснее;
- есть несколько вариантов топлива – дрова, солома, торф, камыш, кизяк.
Такое сооружение хорошо подходит для домов, где люди живут постоянно.
К основным его недостаткам относят:
- затраты на материалы – на аналогичную сумму можно возвести камин и 2 печки-голландки;
- долгий нагрев – занимает это 3-4 часа, а помещение прогревается до максимума в 2-2,5 раза дольше;
- сложное устройство, это относится к дымовым каналам, топочной камере, схеме свода.
Размер современной русской печи стал скромнее.
Сегодня предпочитают более компактные конструкции с плитой, нередко отказываются от лежанок.
Для наглядности перед строительством можно сделать макет из коробок своими руками.
Раньше сооружение не прогревалось внизу. Проблему решил подтопок. Русская печь с подтопком привлекательна равномерным прогревом, возможностью частичной растопки в не холодные дни.
Подготовка материалов и инструментов
Для возведения русской печи с подтопком своими руками нужно заранее заготовить в полном объёме стройматериалы, инструменты, подсобный инвентарь, а также фасонные детали из чугуна и стали.
Материалы
Для конструкции русской печи традиционной формы и габаритов: высотой 1,9 — 2,0 м, шириной 1,6 м и длиной 2,38 м потребуется:
| Наименование материала или фасонной детали | Единица измерения | Количество |
| Закалённый красный кирпич М — 200 | Тыс. шт. | 1,75 |
| Шамотный огнестойкий кирпич | Тыс. шт. | 0,23 |
| Глина жирная | кг | 250 |
| Речной песок | кг | 300 |
| Варочная плита с двумя комфорками 40х70 см | шт. | 1 |
| Решётка колосниковая 20х28 см | шт. | 2 |
| Решётка колосниковая 25х38 см | шт. | 1 |
| Дверца топочная 25х21 см | шт. | 1 |
| Дверца топочная 25х18 см | шт. | 1 |
| Дверца прочистная13х13 см | шт. | 2 |
| Дверца поддувальная 25х15 см | шт. | 1 |
| Дымовая задвижка 18х26 см | шт. | 1 |
| Заслонка 38х45 см | шт. | 1 |
| Бак водогрейный 28х12х50 см | шт. | 1 |
| Уголок стальной 5х60х60 мм | м | 1,5 |
| Полоса стальная 5х50 мм | м | 20-25 |
| Лист стальной толщиной 5х50х50 мм | шт. | 1 |
Русская печь с подтопком является довольно массивной конструкцией и требует надёжной опоры. При расчёте её габаритов учитывают не только вес и размеры печи, но и почвенный состав, уровень грунтовых вод в зоне будущего котлована. Опора в форме прямоугольной плиты должен быть шире основной конструкции на 10-15 см в каждую сторону, а глубина в зависимости от особенностей грунта составлять 50 — 80 см.
Бетон можно приобрести в готовом виде, но дешевле будет выполнить замес самостоятельно. Для сооружения монолитной фундаментной плиты 1,7х2,5 м и толщиной 0,6 м нужно приобрести:
- щебень — 4,2 м3 (0,7м3 — для подстилающего слоя и 3,5 м3 в бетон);
- песок — 3,5 м3 (0,43 м3 — подстилающий слой и 3 м3 — в бетонный раствор);
- цемент М400 — 0,66т(13 мешков);
- арматуру диаметром 8÷10 мм — 85 м (53 кг);
- доску для опалубки толщиной 40 мм — 0,2 м3;
- рубероид — 9 м2;
- полиэтиленовую плёнку — 5- 6 м2.
Инструменты
В стандартный набор печника должен состоять из:
- Кельмы (мастерка) — применяется для забора кладочной смеси из ёмкости и распределения её по поверхностям кирпича. Кельмой также в процессе кладки русской печи очищают лишний раствор, выступивший за пределы шва.
- Молотка — кирки — раскалывают и обтёсывают кирпичные блоки для подгонки отдельных сегментов кладки или придание им определённой конфигурации.
- Расшивки — специального инструмента для оформления линии швов.
- Шнура — причалки — контролируют прямолинейность рядов и перпендикулярность стен, но чаще мастера выполняют эту работу отвесом и строительным уровнем.
- Порядовки — необходима для выравнивания по толщине горизонтальных швов.
- Отвеса — приспособления для проверки вертикальности стенок.
- Строительного уровня — инструмента для контролирования ровности каждого ряда.
- Правила — применяется для создания гладкой плоскости сверху фундаментной конструкции.
- Лопаты и двух ёмкостей для изготовления бетона и раствора.
- Мерной планки — для измерения толщины шва.
Инструкция по кладке русской печи своими руками (с видео)
Инструкция по кладке русской печи говорит о том, что этот процесс начинается без раствора. На ровную цементную стяжку, которая должна сохнуть в течение недели, настилается гидроизоляция. В качестве гидроизоляционного материала можно использовать толстую ПЭ-пленку, толь или рубероид. Поверх гидроизоляции нужно насыпать тонкий (1 см) слой песка, после чего можно начинать выкладывать из цельного кирпича геометрический рисунок для основания печи.
Кирпичи для сухой кладки должны быть подогнаны как можно плотнее, с одинаковым вертикальным швом. Если шов не будет сходиться по длине, края стыкующихся кирпичей нужно обработать угловой шлифовальной машиной (болгаркой) с диском для камня или с алмазным напылением
Выкладывая основание печи, следует помнить о важности геометрических пропорций — все углы должны иметь ровно 90°. Для выверки параметров можно использовать строительный угольник или сопоставлять размеры диагоналей
Поскольку варочная печь для летней кухни обычно небольшого размера, допустимая разница между диагональными отрезками может быть 3-5 мм.
Далее кладка печи выполняется на раствор в перевязку. Через каждые 3-4 ряда следует проверять соответствие диагоналей
Также важно, чтобы печные стены были строго вертикальными
Если в строительстве печи используется обычный кирпич, то, чтобы процесс затвердевания цемента происходил должным образом, рекомендуется предварительно замачивать его в воде в течение 15-20 секунд, поскольку кирпич этого типа достаточно пористый и интенсивно впитывает влагу из раствора. Поэтому лучше всего для печи использовать специальный огнеупорный шамотный кирпич. Его замачивать не нужно, достаточно смыть с него пыль. Шамотный кирпич более термостойкий, и сложенная из него печь прослужит гораздо дольше. Также ни в коем случае нельзя укладывать в одной перевязке огнеупорный (шамотный) и обычный кирпич — из-за разницы температурной деформации в процессе нагревании печи швы могут растрескаться. И еще один совет: укладывая пиленый кирпич, его нужно поворачивать внутрь печки целой частью, поскольку это более прочный участок.
Посмотрите, как осуществляется кладка русской печи своими руками на видео, где представлен весь производственный процесс пошагово:
Преимущества и недостатки
Современная русская печка с варочной плитой обладает следующими достоинствами:
- безопасна в эксплуатации;
- может исправно служить долгие годы;
- используется как для обогрева жилища, так и для приготовления пищи;
- не требует отдельного помещения;
- отлично вписывается в интерьер комнаты;
- отдает тепло равномерно;
- обладает высоким КПД.
Несмотря на целый ряд преимуществ, у печи имеются и слабые стороны. Среди них отмечают следующее:
- значительное количество сора от дров или угля;
- большой расход топлива.
Все же эти недостатки в сравнении со множеством достоинств считаются незначительными вопросами, которые можно решить в процессе эксплуатации такого многофункционального и надежного устройства.
Усовершенствованный вариант

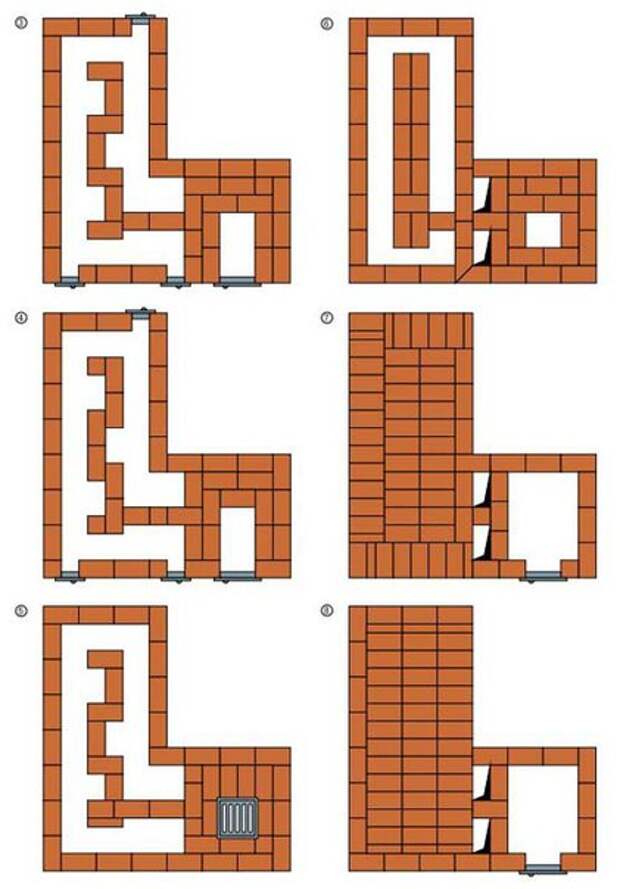

В первом ряду выкладывается основание трубы, после чего начинается формирование малой и большой подпечки.
Плиту следует размещать в шестке. Она будет состоять из малого подпечка, который перекрывается сводом. Он будет передавать распор на пяту. В коренной трубе, которая примыкает к печи, устанавливается задвижка, к которой будет подходить газоход. Продукты сгорания начнут путь по газоходу и будут огибать перевал, который ограничивает топливник с торца.
В связи с тем, что печь предназначается для любого вида твердого топлива, она будет содержать колосниковую решетку и зольник, который размещается под топочной дверцей.
Пятый ряд. Для того, чтобы перекрыть зольник. следует уложить полномерный кирпич над его проемом, который будет опираться на стенки. Следующий ряд должен быть размещен таким образом, чтобы в кладке шов пришелся на середину кирпича предыдущего ряда.
В шестом ряду монтируется колосниковая решетка. Для того, чтобы расширить решетку под воздействием температуры, между стенками и решеткой нужно оставить зазор, который будет равен приблизительно 5 миллиметрам.
В седьмом ряду начинается формирование проема для топочной дверки. Для этого две трехчетвертные части следует класть впереди ряда. Помимо того, каждый из кирпичей понадобится перерубить вдоль, отколов от них по 30 мм. Это обеспечит перевязку в восьмом ряду.
Ширина топливника в нижней плоскости составляет 250 мм. Он ограничивается перевалом с задней стороны, который размещается на своде.
Кирпичи, изображенные на рисунке, у которых стесаны тычки, будут служить основанием перевала, с помощью которого огненный факел из топливника не сможет попасть в дымовую трубу.
На кирпичи, которые лежат в основании перевала, укладывается еще три ряда по два кирпича.
На перевале, помимо кирпичей, которые обращены к задвижке, следует стесывать и кирпичи верхнего ряда, однако уже со стороны топливника. Перевал способен обеспечить достаточно хорошие аэродинамические характеристики плиты.
Каждый уровень печки выкладывается в соответствии со схемой. Нижний слой составляется влагоустойчивыми (перекалёнными) кирпичами.
Топливник плиты, который имеет высоту 280 миллиметров, будет состоять из четырех рядов кирпичей, которые укладываются плашмя. Для того, чтобы увеличить топочный объем, два средних ряда (восьмой и девятый) должны быть скошенными. На десятом ряду размещается варочный настил.
Газоход начинается с шестого ряда кладки. Тыльная сторона перевала будет сопряжена с газоходом. За лицевой стороной печки левая сторона газохода образует угол с коренной трубой. Сечение газохода полностью везде должно быть как минимум 200х200 мм. Следовательно, углы кирпичей, которые образуют плоскость газохода, понадобится стесывать.
Девятый ряд. Кирпичи перекрытия газохода, которые напущены вовнутрь кладки, тоже стесываются. Данный ряд завершается кирпичами, которые уложены над задвижкой.
В десятом ряду перекрывается дымоход. Происходит завершение кладки плиты. В данном ряду понадобится перекрыть топочную дверку плиты. На рамку двери укладывается полосовая сталь, которая имеет ширину 50 мм и длину 400 мм. Она будет служить опорой для кирпичной кладки. Придавать жесткость плите будет рама из угловой стали, которая обрамляет кладку десятого ряда.
Данная функциональная схема печи несколько отличается от схемы обыкновенной печи тем, что дымовые газы, которые поднимаются в щиток, будут направлены через задвижку в каналы, которые располагаются над горнилом. Прежде чем попасть в трубу, они будут обогревать их.
В тот момент, когда помещение отапливать плитой не нужно, дымовые газы из щитка направляются непосредственно в трубу: одна задвижка закрывается, а другая открывается.
В летний период времени обе задвижки могут быть закрытыми. В процессе приготовления плитой пищи горячие газы будут уходить из плиты, минуя при этом массив печи. При этом нужно обязательно открыть задвижку плиты.
Откуда пошёл обычай мыться в печи?
Только представьте себе, дерево (обычно берёза, она обладает отличной теплоёмкостью, почти в два раза больше, чем ель, уступая среди местных видов, пожалуй, только дубу) растёт минимум в километре, а то и в двух-трех. Это потому что вокруг русской деревни всё выкорчевано и перепахано. Надо добираться, понятное дело, не пешком, а на телеге. Дерево нужно свалить. Сейчас с помощью бензопилы это лёгкая задача, а раньше приходилось топором изрядно помахать. Потом сваленное дерево необходимо было разделить на части, чтобы погрузить. Затем доставленные к дому брёвна распилить на чурбаки, которые следовало наколоть и аккуратно сложить, по возможности прикрыв сверху от дождя. У двоих крепких работников на один воз уходил целый день.
На зиму, средней крестьянской семье требовалось не менее 10–15 возов дров. А если при этом топить знаменитую русскую баньку, то и все 25.
Какие нужны инструменты?
Чтобы возвести источник тепла в домашних условиях, надо подготовить базовый набор инструментов:
- молоток-кирка;
- мастерок;
- правило;
- болгарка, отрезные круги по камню, металлу;
- измерительные приборы – строительный уровень, линейка, угольник, отвес;
- столярный инструмент, чтобы собрать опалубку фундамента;
- деревянная порядовка;
- несколько емкостей и приспособления для замешивания раствора, перебивки глины.
Для строительства понадобится кирпич, песчано-глиняная смесь для раствора. Количество материала ориентировать на масштабы работ. Понадобится и печная фурнитура – поддувальная, топочные и прочистные дверцы, колосниковые решетки, дымовая задвижка, варочная панель.
