Заправка кондиционера своими руками

Как узнать, сколько должно быть фреона в сплит системе?

В настоящее время существует несколько видов фреона или хладагента. В системе данное газообразное вещество является не только рабочим элементом кондиционирования воздуха, но и своеобразным смазочным материалом для компрессора, который есть в любой установке.

Любая сплит установка состоит из двух блоков. Один всегда устанавливается снаружи помещения, а другой внутри него. От одного отсека к другому проходит хладотрасса, по которой непосредственно и циркулирует фреон, а также электрокабель и дренажная система. Для проводки трассы для фреона применяют только трубки небольшого сечения в диаметре, выполненные из меди.

Количество фреона в сплит системе напрямую зависит от длины трассы для данного газообразного вещества, а также от потребляемой мощности компрессора. Например, стандартная трасса для кондиционера составляет длину до 5 метров. Если даже вы приобретаете новую систему, то увеличив длину трубопровода для фреона, вам придется выполнить и его дозаправку в саму систему. Именно поэтому нет однозначного значения для всех систем, которым можно было бы руководствоваться при их дозаправке или полной заправке.

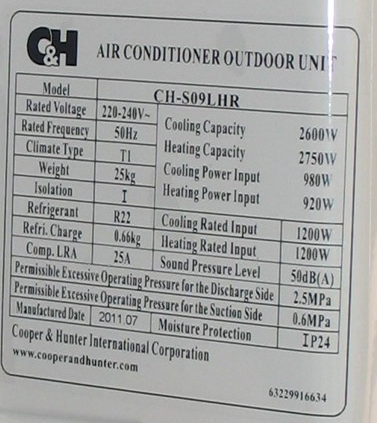

Непосредственно на заводе изготовители сама установка обычно заправлена с учетом имеющейся длины трассы. Стоит заметить, что в системах кондиционирования воздуха длина медных трубопроводов меньше 3 метров не составляет.

Таким образом, получается, что на каждый метр медной трассы на заводе заправляют в систему 0,15 кг хладагента. Плюс к данной массе прибавляется и показатель мощности встроенного компрессора. Если взять параметры в общем соотношении то получается, что мощная установка имеет в себе фреона где-то 0,5 кг.

Естественно, со временем в каждой установке происходит постепенное испарение фреона. Данный процесс убыстряется, если при монтаже системы были допущены ошибки и стыки трубопроводов, точнее их соединение, было выполнено некачественно, и газ понемногу испарялся через оставленные щели. Разумеется, в этих случаях, прежде чем заниматься новой заправкой или дозаправкой необходимо устранить в системе все имеющиеся изъяны.

Количество фреона для дозаправки

О том, сколько хладагента необходимо заправлять в установку и сколько там фреона находится – эти данные обычно указываются фирмой изготовителем. Они указаны на металлической табличке, а сама табличка или другими словами шильда всегда находится на внутреннем корпусе сплит системы. Дозаправка кондиционера осуществляется с учетом указанных там показателей.

Количество газообразного вещества, которое необходимо дозаправить в кондиционер, обычно высчитывают с помощью такого устройства, как манометр. Используя его, определяют значение величины давления в охлаждающем контуре.

Как узнать о недостаточном количестве фреона

Каждый владелец должен знать, как выяснить, что в системе не хватает хладагента, это поможет вовремя произвести дозаправку. Обычно об этом говорят следующие факторы:

1. Кондиционер стал гораздо слабее охлаждать воздух в помещении, даже если работает на максимальном режиме.
2. Установка совсем перестала охлаждать воздух в помещении.
3. В местах стыковки трубок хладотрассы и клапанов появился иней, который видно невооруженным глазом.

Это самые основные факты, прямо говорящие о том, что в установке не хватает хладагента. Прежде чем начать определять количество хладагента в кондиционере для дозаправки или его полной заправки самостоятельно необходимо выяснить, какое именно газообразное вещество было в него заправлено. В настоящее время для сплит систем используется несколько видов фреона разных марок.

Самые первые кондиционеры и системы для кондиционирования воздуха в помещении заправлялись фреоном марки R-22. При этом давление фреона в кондиционере при температуре на улице от до 30 градусов составляет 4,5 бара. Впоследствии ученые установили, что данный газ очень негативно сказывается на озоновом слое земли. Кроме того, при резком понижении температуры, система с таким хладагентом становилось очень неэффективной в работе.

В дальнейшем новые модели кондиционеров и установок стали заправлять более современными хладагентами, которые к тому же были совершенно безопасны в работе и никак не усугубляли состояние озонового слоя атмосферы. Так, что сегодня вы вряд ли найдете хотя бы одну установку, работающую на этом газообразном веществе.

Разумеется, сервисные компании знают множество нюансов и разнообразных факторов, которые следует учитывать при заправке системы фреоном. Но если вы планируете выполнить данную работу своими силами, то вам, безусловно, пригодятся их опыт и знания.

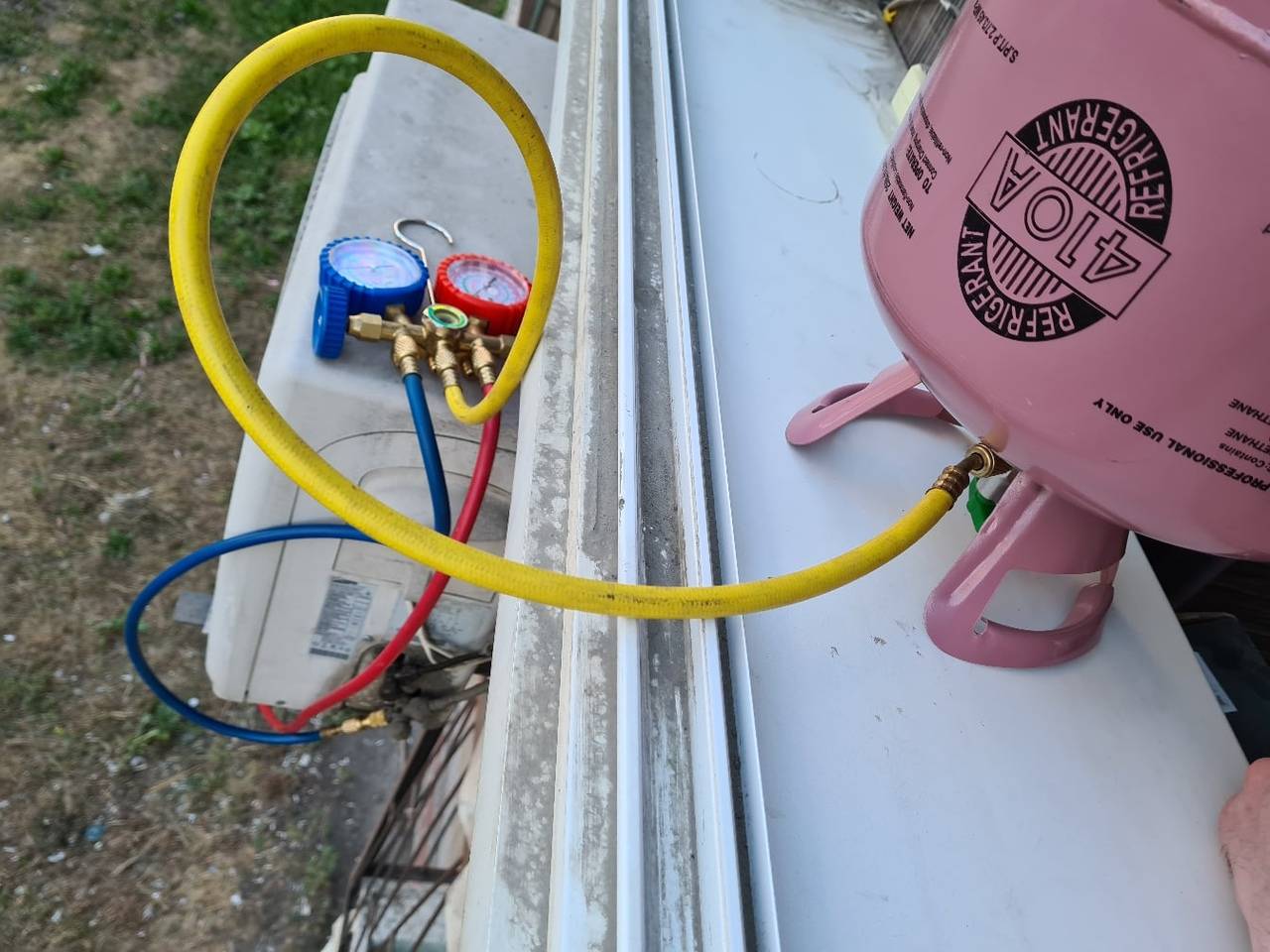

Как дозаправить оборудование самостоятельно

Заправка домашнего кондиционера происходит в соответствии с инструкцией.

Этапы:

• Выпуск фреона. Чтобы избавиться от старого хладагента, открываются замки, которые находятся в сервисных штуцерах. После выхода хладона замки закрываются.
• Подготовка баллона. Размещается баллон на весах, открывается вентиль. В то же время открывается кран на коллекторе. Таким образом, выпускается воздух из шланга.
• Подготовка агрегата. На этот момент на кондиционере температура 18 градусов. Трубка с самым большим диаметром, расположенная на внешнем блоке, откручивается. К отверстию подсоединяется один конец манометра. Второй следует присоединить к баллону.
• Открытие газового вентиля на манометре. Когда происходит заправка, в кондиционере давление возрастает, а температура понижается. Оптимальное давление – 5-8 барр.

Заправка

По окончании заправки, газовый вентиль перекрывается. Далее закрывается краник на баллоне с хладоном. Чтобы знать, сколько нужно еще хладагента, баллон снова размещается на весы.

Таким образом, производится заправка напольного кондиционера. Несколько по-другому выглядит заправка оконного кондиционера – существуют некоторые нюансы. В данном изделии перед выпуском фреона надкусывается ответвление. Затем на это место впаивается сервисный порт.

Прежде, чем паять, из клапана шредера или порта выкручивается ниппель, чтобы не деформировался уплотнитель. После установки сервисного порта, осуществляется вакуумирование прибора. Длится выпускание старого хладагента не менее 15 минут. Далее производится заправка.

Для пайки меди требуется серебряный припой, пропан или горелка, температура в которой должна быть приблизительно 1 600-2 000 градусов

Очень важно оградить участок, на котором проводится пайка, чтобы не испортить элементы климатической системы

По окончании заправки сплит системы, производится проверка функциональности агрегата. Если при работе агрегата не образовался иней на краниках наружного блока, то количество хладона рассчитано верно – кондиционер заправлен в соответствии с технологией. Своевременная заправка – гарантия длительной эксплуатации без поломок, ремонтов и замены бытовой климатической системы.

Как заправить кондиционер в машине своими руками

После диагностики магистралей и узлов на течь заправку автокондиционера выполняют специальным оборудованием.

Необходимые инструменты и материалы

• стандартный баллон фреона определённой марки;
• метрологическая станция (только при полной замене);
• тройной переходник с выводом для манометра;
• вентиль;
• шланг низкого давления;
• манометр;
• штуцер для определённой марки авто (соединительная муфта).

Стандартный набор для заправки кондиционера фреоном продаётся в автомобильных магазинах по доступной цене.

Пошаговая инструкция

1. Закачку хладогена производят через штуцер на магистрали низкого давления. Отличить фреонопровод низкого давления от высокого можно по диаметру– он всегда больше. На иномарках колпачки штуцеров маркируются символами «H» и «L», различаясь по цвету. Необходимо отвернуть заглушку-колпачок, сняв его с трубки.

Внимание! Попадание в контур любых загрязнений недопустимо, поэтому перед снятием тщательно протрите места соединений. Красная стрелка– трубка низкого давления, синяя– высокого

Красная стрелка– трубка низкого давления, синяя– высокого.

1. К штуцеру низкого давления присоединить заправочный шланг, который идёт от тройника с манометром.
2. Баллон с фреоном подготовить к заправке, прикрутив вентиль и проколоть защитную впайку.
3. Установить тройник на вентиль баллона.
4. Запустить двигатель на холостых оборотах, удерживая около 1500 об/мин.
5. Включить климатическую установку в салоне на полный режим.
6. Открутить вентиль, пустив хладоген в систему. Во время процесса перекачки необходимо следить за показаниями манометра.

Заправка автокондиционера своими руками по манометру происходит до тех пор, пока температура воздуха на выходе не достигнет +5-7 °С. Контроль уровня фреона выполняют по «глазку» на осушителе: при полной доливке пузырьки воздуха перестают циркулировать. После этого закрывают вентиль, демонтируют оборудование и закрывают колпачок. Рекомендуют оставить работающий кондиционер на 10-15 минут, проверив соединения узлов на герметичность.

Ошибки при заправке

• Выбор марки фреона должен соответствовать той, которая в системе. Современные установки работают на хладогене R134А. Если замену выполняют полностью на новый– то требуется выполнить полную откачку отработанного и произвести вакуумизацию контура на метрологической станции.
• Попадание воздуха в контур. Перед дозаправкой необходимо проследить чтобы шланг-переходник полностью наполнился фреоном (из него должен выйти весь воздух). Только после этого производят доливку.
• Повышенное давление в процессе перекачки– вентиль на баллоне следует открывать медленно, постоянно контролируя показатель манометра.
• Заправка при выключенном двигателе. Мощности кондиционера не хватит, чтобы создать вакуум в системе, поэтому долив фреона будет неполным.
• Утечка хладогена через повреждённые уплотнители. Если во время дозаправки обнаружена механическая неисправность на магистралях– то процесс следует остановить до её устранения.
• Попадание мусора, грязи, влаги в контур приводит к поломке компрессора.
• Заправка системы при некалиброванных либо изношенных датчиках.

Пошаговая инструкция: как заправить кондиционер

Для того чтобы произвести самостоятельную заправку климатической техники потребуются некоторые устройства, а именно: цифровые весы, цифровой термометр, манометрический коллектор и набор шестигранных ключей.

Можно использовать как двух, так и четырехпозиционный коллектор. Двухпозиционное устройство позволяет и вакуумировать и заправлять климатическую технику, но шланг дополнительного оборудования придется переподключать, а создавшуюся в результате этого воздушную пробку придется выпускать, открывая на коллекторе жидкостный вентиль. В четырехпозиционном коллекторе этого делать не нужно. Преимуществом такого устройства является полная герметичность системы и отсутствие контактов с воздухом.

1. Перед началом работы следует открыть замки, расположенные в сервисных штуцерах климатической системы, с целью выпуска оставшегося в устройстве фреона.
2. После выхода всего газа из заправляемого кондиционера, замки нужно перекрыть.

В этом разделе предлагается узнать, как заправить кондиционер фреоном методом показателя перегрева. Перегревом называется разница температур перегретого пара с температурой кипения фреона. При включенном устройстве первый показатель снимается с помощью электронного термометра, приложенного к газовой трубе устройства. Температуру кипения газа можно узнать по манометру низкого давления на коллекторе. Разница этих показателей должна лежать от 5 С° до 8 С°. Если разница более 8С° то это значит, что в сплит-системе фреона недостаточно и его нужно заправлять.

1. Для заправки нужно взять весы и поставить на них баллон с фреоном. После чего необходимо на весах установить показатель веса «0».
2. После выполнения этих процедур следует открыть вентиль на баллоне и на одну секунду приоткрыть жидкостный вентиль на коллекторе для того, чтобы выпустить воздух, находившийся в шлангах.
3. Далее нужно открыть газовый вентиль на коллекторе. В процессе заправки давление в системе будет повышаться, а температура на термометре падать.
4. Производить это нужно до тех пор, пока разница температур между манометром и термометром, приложенным к газовой трубе кондиционера, не составит 5С°- 8С°. После чего нужно перекрыть сначала газовый вентиль на коллекторе, а потом на баллоне с фреоном. Узнать какое количество газа затрачено, можно просто взглянув на весы.

Проверить работу устройства можно только подключив устройство к магистрали и включив. Основным показателем недостаточной заправки является обмерзание кранов, если этого не происходит, то кондиционер заправлен верно, с нужным количеством газа.

Комфортные условия в автомобиле невозможно создать без дополнительных систем. Производители транспортных средств включают их в состав основных частей и механизмов. Кондиционер относится к этим устройствам и обеспечивает оптимальную температуру в салоне даже при условиях летней жары. Он работает только при включенном двигателе и дает возможность без проблем управлять автотранспортом. К положительным моментам климатической системы можно отнести и то, что она предотвращает попадание неприятных запахов в салон и регулирует уровень влажности в салоне.

Кондиционер прост в использовании. Перед началом работы необходимо ознакомиться с инструкцией, тогда можно избежать многих непониманий. В ней находятся технические параметры, способы чистки, частота заправки и правила применения.

Многие автовладельцы хотят знать больше и в целях экономии желают научиться заправлять кондиционер собственными силами. Фото: pro-vidnoe.ru

Как часто нужно заправлять

• Кондиционер в новом автомобиле нуждается в обслуживании и дозаправке не позднее, чем через три года после покупки, далее периодичность составляет не реже одного раза в полтора года.
• Если пользование транспортным средством происходит около десяти лет и более, то заправка производится раз в год. К этой категории относятся и системы, установленные самостоятельно.

Не нужно ждать, когда кондиционер перестанет охлаждать воздух. Если дотянуть до этого момента, то можно критически перегреть компрессор. Ремонт этой неполадки стоит недешево и занимает много времени.

В стандартных условиях эксплуатации количество фреона в контуре охлаждения уменьшается на 6-15% в год. Уже через три года потеря хладагента будет значительной.
Намного быстрее он начинает расходоваться при плохой герметичности соединительных деталей.

Признаки недостаточного количества фреона следующие:

• Наличие льда на штуцерных соединениях наружного блока климатической системы;
• Менее эффективное охлаждение воздуха;
• Недостаточное количество фреона при самостоятельном осмотре кондиционера.

Какой должен быть объем хладона

Заправка домашнего кондиционера невозможна, если не ознакомиться с устройством прибора.

В конструкцию входят:

• Замкнутый контур. Служит для размещения фреона, который постоянно циркулирует.
• Компрессор. Используется для повышения температуры газа.
• Конденсатор. В нем горячий фреон под высоким давлением отдает тепло, переходя в жидкое состояние.
• Испаритель. Применяется для испарения жидкости после распыления в расширительном клапане.

Для исправного функционирования агрегата, нужно своевременно ремонтировать компрессор, если он выходит из строя. Необходимо регулярно проверять герметичность соединительных участков и осуществлять заправку бытовых кондиционеров. Прежде, чем заниматься заправкой агрегата самостоятельно, нужно выяснить, сколько фреона в кондиционере.

Агрегат состоит из двух блоков. Один монтируется внутри помещения, второй – снаружи. Отсеки соединены между собой хладотрассой, по которой проходит электрический кабель и дренажная система. По трассе осуществляется циркуляция фреона. Для изготовления хладотрассы используются медные трубки с небольшим диаметром.

Количество хладона зависит от протяженности хладотрассы и потребляемой мощности прибора. Однозначного значения для конструкций не существует. На заводах-изготовителях кондиционер заправляется учетом длины хладотрассы. Как правило, длина медных трубопроводов не бывает менее 3 м. На заводе на каждый метр трассы заправляется 0,15 кг хладона. К этому весу добавляется показатель мощности компрессора.

Какое количество хладона находится в установке и сколько нужно дозарпавить, можно узнать на металлической табличке – шильде. Располагается шильда внутри корпуса агрегата. Дозаправка кондиционеров фреоном производится у сетом указанных показателей. Высчитать количество газообразного вещества можно с помощью манометра.

Порядок заправки автокондиционеров хладагентом

Для заправки автокондиционеров на большинстве современных машин применяют хладагент R-134a (тетрафторэтан), но по старинке его все называют фреоном. Чтобы заправить систему кондиционирования легкового автомобиля малого или среднего класса потребуется в среднем около 0,5 кг хладагента.

Информацию о типе хладагента для кондиционера вашего авто и норме его заправки вы можете узнать из сервисной книжки к автомобилю. Также эта информация часто указана на табличке, размещенной на внутренней стороне капота.

Заправка автокондиционеров хладагентом состоит из следующих этапов:

1. Откачка остатков хладагента из системы кондиционирования. Современные станции для заправки автокондиционеров в автоматическом режиме откачивают старый хладагент для его взвешивания и удаления из него отработанного масла.
2. Вакуумирование системы. Это очень важный этап заправки автокондиционера. В результате данной операции из системы удаляются остатки воздуха и влаги. Чтобы добиться вакуума необходимой глубины может понадобиться от 10 до 30 минут (в зависимости от мощности и класса оборудования), выполнить качественное вакуумирование за 1-2 минуты невозможно.
3. Тест на герметичность позволяет обнаружить утечки, имеющиеся в системе. При некачественном вакуумировании (этап №2) тест на герметичность может не показать имеющиеся утечки, что приведет к дальнейшим сбоям в работе автокондиционера.
4. Заправка масла. В процессе работы автокондиционера масло заправленное в систему (в среднем около 15 грамм) служит для смазки механизмов компрессора. Довольно часто масло заправляют с красителем (трейсером) для облегчения определения в будущем возможных утечек.
5. Загрузка хладагента. Это завершающий этап заправки автокондиционеров, который проходит достаточно быстро. Как мы уже писали выше, в среднем для заправки одного кондиционера легкового автомобиля нужно около 500 грамм хладагента.

• Давление в портах низкого и высокого давления должно прийти в норму сразу же после включения компрессора автокондиционера. Манометр низкого давления должен показывать около 2 бар, а высокого давления – 15-18 бар.
• Рукой на ощупь проверяется температура трубки контура низкого давления – она должна быть холодной.
• Из дефлекторов в салоне автомобиля должен пойти холодный воздух, а компрессор кондиционера должен периодически отключаться.

Наличие всех этих признаков говорит о том, что кондиционер в автомобиле заправлен успешно и водитель может наслаждаться его исправной работой.

Как вы понимаете, качественно заправить автокондиционер без наличия профессионального оборудования будет практически не реально. Однако набор для заправки автокондиционеров своими руками можно собрать из доступных и недорогих комплектующих самостоятельно. В конце этой статьи смотрите видео о том, как пользоваться таким набором.

А для общего представления о стоимости подобного рода услуг ниже мы приводим порядок цен за заправку автокондиционеров в крупных городах России (Москва, Санкт-Петербург, Волгоград, Нижний Новгород, Краснодар и т.д.).

Заправка/дозаправка

По массе

Этот метод состоит в закачке в контур хладагента, масса которого соответствует указанной в техдокументации производителя. Подходит только для полной заправки, поскольку измерить массу оставшегося в контуре фреона в домашних условиях невозможно.

Последовательность действий:

1. Удаляют из системы остатки хладагента, для чего открывают замки сервисных штуцеров в контуре и оставляют до полного истечения фреона. Замки закрывают. Если на подготовительном этапе проводились опрессовка и вакуумирование, шаг нужно пропустить.
2. Подключают баллон с фреоном в систему через коллектор.
3. Размещают баллон на весах, фиксируют показания (лучше использовать электронные весы, на которых проще контролировать изменение массы).
4. Открывают газовый вентиль для заполнения контура, постоянно контролируют показания весов.
5. Когда изменение веса баллона достигнет заданной (указанной в техдокументации) величины, вентиль закрывают, отсоединяют баллон, закрывают штуцер в контуре и снимают коллектор.

Фреон расходуется на заполнение всех частей контура, в том числе, трубопроводов. Соответственно, если длина магистралей превышает указанную в инструкциях производителя, массу фреона нужно увеличить из расчета 15-30 г (определяется типом хладагента) на 1 метр трубопровода.

По давлению

Метод заправки по давлению подходит как для полной заливки системы, так и для дозаправки. Суть метода в том, что хладагент подают в контур до тех пор, пока не установится оптимальное (указанное производителем оборудования) давление.

Последовательность действий повторяет приведенную для заправки по массе. Отличие состоит только в методике контроля количества поступившего в систему хладагента. Измерения проводят не по массе баллона, а по показателям манометра на коллекторе.

Чтобы обеспечить необходимую точность подачу ведут порциями, дожидаясь после каждого установления показаний прибора.

Оптимальную величину давления производитель указывает для определенной температуры (диапазона температур). Данные приводятся на шильдике агрегата, в инструкции по эксплуатации или справочной литературе. Если для конкретного случая уровень давления не указан, его можно рассчитать по соседним значениям в таблице и поправочным коэффициентам.

По стеклу (смотровому окну)

Этот метод также подходит для заправки и дозаправки фреона. После подключения баллона в контур через коллектор, подачу хладагента ведут до тех пор, пока он не вытеснит из всех магистралей системы воздух (газ).

О завершении процесса судят по прекращению выделения газовых пузырьков при наблюдении через мерное стекло. После этого отсоединяют баллон и через газовый вентиль стравливают излишек хладагента, контролируя давление в системе по манометру.

Мнение эксперта
Торсунов Павел Максимович

Излишек фреона – ситуация еще более опасная, чем недостаток, поскольку однозначно приводит к выходу агрегатов из строя. По этой причине использовать самостоятельно данный метод не рекомендуется.

По перегреву

Способ основан на использовании свойств охлаждающего замкнутого контура. Разница между температурой в нем и температурой кипения фреона при достаточном количестве последнего составляет фиксированную величину. Соответственно, необходимо только получить показания двух термометров.

Принцип заправки:

1. Включить кондиционер (измерения проводят на работающем устройстве).
2. Измерить температуру в контуре термометром, предварительно установленным на газовую трубу.
3. Посмотреть давление на манометре коллектора, по таблицам определить температуру кипения хладагента.
4. Рассчитать разницу температур, она не должна превышать 5-8оС. Большее отклонение свидетельствует о необходимости дозаправки.
5. Подключают баллон коллектору, открывают вентиль.
6. Стравливают воздух через жидкостный вентиль коллектора (открывают его на время до 1 с).
7. Подают порциями хладагент в систему, открывая на коллекторе газовый вентиль.
8. После каждой порции повторяют контрольные операции с измерением температур и расчетом их разницы.
9. Завершают заправку, если после очередной порции хладагента разность температур оказалась в допустимом диапазоне 5-8оС.
10. Снимают баллон, закрывают штуцер в контуре, отсоединяют коллектор.

Как работает автокондиционер

Это устройство работает по принципу холодильника: компрессор сжимает хладагент (фреон), повышая его температуру. Горячий фреон проходит через конденсатор (аналог радиатора охлаждения), где остывает и переходит в жидкое состояние. Жидкий газ поступает в испаритель, также являющийся аналогом радиатора. Переход из жидкого в газообразное состояние приводит к резкому падению температуры, из-за чего радиатор испарителя охлаждается до отрицательной температуры. Вентилятор компрессора засасывает забортный воздух и обдувает им испаритель, затем гонит воздух поступает в салон, снижая его температуру.

Диагностика кондиционера

Если автокондиционер начал работать хуже, самостоятельно проведите диагностику. Вот список основных действий для этого:

1. Проверка салонного фильтра.
2. Осмотр шлангов, трубок, конденсатора и испарителя.
3. Проверка электромотора и лопастей вентилятора.
4. Проверка ремня.
5. Проверка компрессора.

Для проверки салонного фильтра его вытаскивают наружу и осматривают. Чистый фильтр вставляют обратно, грязный заменяют новым. Для осмотра конденсатора может потребоваться снятие решетки радиатора. Для осмотра шлангов, испарителя или трубок нужно снять кожух кондиционера (эта процедура описана в мануале автомобиля). Если автокондиционер устанавливали своими руками отдельно, читайте инструкцию, которая идет с ним в комплекте.

Если повреждения в радиаторах, замените их самостоятельно или обратитесь в специализированную мастерскую. Проверьте натяжение ремня и сравните с указанным в инструкции по обслуживанию машины или кондиционера. Заведите мотор, затем поднимите обороты до 1500 в минуту. Обхватите рукой выход высокого давления (к нему подсоединена толстая стальная или медная трубка). Если компрессор работает правильно, то через 1–2 минуты выход нагреется и руке станет жарко. Если обжигает руку, компрессор необходимо ремонтировать или менять. Если чуть теплый – в системе слишком мало хладагента. Обхватите рукой выход холодного давления, к которому подходит тонкая трубка. Через 1–2 минуты рука должна замерзнуть до болевых ощущений. Если этого нет, в системе большая утечка хладагента и ей необходим серьезный ремонт. Также необходимо проверить состояние вентилятора и при необходимости заменить его. Эта процедура описана в мануале автомобиля или кондиционера.

Подготовка к заправке кондиционера

Прежде чем приступать к заправке кондиционера фреоном своими руками, вы должны понимать – это очень сложный процесс, с большим количеством нюансов, поэтому его сложно сделать правильно. К тому же нормальное оборудование для работы с фреоном обойдется заметно дороже услуг мастера. Если же вы твердо решили самостоятельно заправить автокондиционер, внимательно изучите его инструкцию. Потому что действия, которые подходят для одного кондиционера, неприменимы для другого. Обычно кондиционеры заправляют фреоном один раз в три года. Если же появилась утечка, то заправлять его придется часто.

Этапы заправки кондиционера

Давайте теперь узнаем, как выполнить заправку.

Обратите внимание, что кондиционеры по своему строению крайне слабо отличаются друг от друга, поэтому данная схема подойдет для всех моделей:

Найдите магистраль низкого давления (она имеет вид небольшой широкой трубы, под которой расположена более узкая труба) и откройте защитный колпачок.
Наденьте на патрубок шланг от собранного заправочного устройства.
Запустите двигатель (скорость должна быть порядка 1 300-1 700 оборотов в минуту)

Обратите внимание, что двигатель должен быть включенным во время всей процедуры заправки, поэтому под педаль газа рекомендуется подложить какой-нибудь твердый предмет.
Запустите воздушную рециркуляцию.
Переверните баллон с фреоном вверх дном. После этого постепенно открывайте краник магистрали и фреоновый вентиль (делать это нужно одновременно)

Начнется закачка фреона.
Следите за показанием манометра. Уровень давления в системе должен составлять не более 275 кПа (в противном случае вы можете повредить компрессор).
Когда шланг возле патрубка станет очень холодным, а в салоне появится холодный воздух (порядка 6-10 градусов), то нужно постепенно выключить двигатель и снять заправочное устройство. Процедура заправки завершена.

Советы и рекомендации

Во время заправка кондиционера своими руками нужно руководствоваться рекомендациями. Это касается не только подбора фреона, но и всего процесса.

1. Ориентир делается исключительно на марку фреона, указанного в инструкции. Как правило, это R410а. Иногда бывают R 22 или R 134а. Если попадется R 12, то брать не стоит, поскольку такая марка относится к устаревшим.
2. В зависимости от марки фреона подбирается манометрический коллектор. Его шланги настроены на работу только с конкретным видом газа. Связано это с тем, что в хладагенте содержатся минеральные и синтетические масла.
3. Количество фреона берется с запасом. Он необходим для продувки шлангов и заполнения магистралей свыше 3 м. Стандартный вес составляет 1 кг .
4. Во время работы требуется уделить время поиску мест утечки фреона. В случае нахождения заняться их устранением.
5. Работать с вентилями в указанной последовательности.
6. Не игнорировать этап продувки шлангов. Нельзя допускать попадания в систему кислорода и влаги.
7. Обязательно закручивать вентиль баллона перед отсоединением шлангов.

Порядок выполнения работ

Итак, для заправки автокондиционера нам понадобится специальный набор. В него входит метрологическая станция, переходник, шланги, краны и баллон с фреоном.

Вместо метрологической станции можно использовать тест-коннектор. Стоимость всего оборудования – около 30 тысяч рублей.

Дальше действуйте в следующей последовательности:

1. Возьмите баллон с фреоном и найдите выпуклую часть с резьбой, которую необходимо проколоть иголкой (переходником).

Если в комплекте переходника нет (такое бывает весьма часто), то его можно приобрести отдельно.

2. Прикручивайте переходное устройство и подключайте к нему шланг.

3. Второй край шланга коммутируйте с метрологической станцией.

4. После сборки оборудования для заправки, проведите калибровку счетчика давления. Сделать это можно с помощью калибровочного колеса, выставив температуру окружающего воздуха.

Сверяться желательно с показателями точного устройства (к примеру, бортового компьютера).

5. Найдите свой штуцер. Сделать это не сложно. У современных автокондиционеров две позиции – высокого и низкого давления. Заправка всегда осуществляется со стороны низкого давления.

Ошибиться здесь невозможно, ведь штуцеры имеют различные диаметры входных отверстий.

Некоторые производители маркируют колпачки различным цветом. К примеру, штуцер низкого давления имеет черный цвет (буква Н), а высокого – синий цвет.

• 6. Хорошо зачистите пространство вокруг штуцера низкого давления и снимайте колпачок. Помните, что попадание грязи в кондиционер недопустимо.
• 7. Надевайте сверху шланг.

• 8. Заводите мотор и раскручивайте его до 1500 оборотов. Если есть помощник – попросите его удерживать педаль газа в одном положении, а если нет – зафиксируйте ее с помощью небольшой палки.
• 9. Выставляйте рециркуляцию воздуха на максимальный предел, отрывайте кран высокого давления, разворачивайте баллон с фреоном вверх «ногами» и плавно открывайте вентиль.

• 10. Все время наблюдайте за давлением в системе. Максимальный предел – 285 кПа.
• 11. Через время в салон начинает идти холодный воздух, а сам шланг на месте стыка со штуцером и вовсе становится ледяным.

Как только температура воздуха достигает 5-7 градусов Цельсия, вентиль можно перекрывать.

В данном случае у нас 10,7 градусов Цельсия, значит нужен еще один баллон.

12. Внимательно посмотрите в окошко фильтра-осушителя. Если пузырьков воздуха нет, то работа выполнена правильно. Вот и все.

Отдельно хотелось бы отметить, что наличие воды и воздуха в системе недопустимо. К примеру, влага может превратиться зимой в лед и перекрыть регулирующий орган ТРВ.

Не стоит забывать, что наличие воды в системе может привести к появлению ржавчины. Опасен для системы и воздух, который имеет совершенно другие свойства, чем азот.

Как следствие, повышается нагрузка на компрессор, и узел может быстрее выйти из строя. Чтобы удалить воздух и воду из системы, перед началом заправки подключается специальный насос. Этот процесс носит название вакуумирования.

Удаляют воздух из системы с помощью специального насоса.
