Ртутные лампы: виды, характеристики + обзор лучших моделей ртутьсодержащих ламп

Схемы подключения

Лампа, состоящая из четырех электродов, подключается последовательно с дросселем. После соединения дросселя и ДРЛ к ним подается напряжение сети. При использовании дросселя не имеет значения полярность, поскольку его основное предназначение — стабилизация работы осветительного прибора. Дроссель должен соответствовать заданной мощности лампы. При добавлении в схему конденсатора достигается экономия электричества и становится возможной регулировка реактивной мощности.

Схема подключения через дроссель

Функция дросселя — уменьшение значения тока, необходимого для работы источника света. При отсутствии дросселя лампа перегорает из-за большого напряжения. Элементы соединяются последовательно.

Схема подключения без дросселя

Существует отдельная технология, применяемая для подключения ДРЛ без дросселя. Идеальным вариантом станет приобретение заводской ДРЛ, для которой не нужен дроссель. Изделие дополнено спиралью, работающей как обычный стабилизатор и разбавляющей световой поток.

К схеме можно добавить один, два и более конденсаторов

Это актуально при соблюдении важного условия: следует с высокой точностью подсчитать ток, который они выдадут на выходе

Характеристики люминесцентных ламп специального назначения

Лампы спецназначения устанавливаются в общественных местах с целью дополнительного выделения тех или иных особенностей интерьера, акцентированной подсветки в определенном спектре для более точной передачи цвета и оттенков предметов. Сферы, в которых они применяются:

• в развлекательной клубной индустрии.
• в медицинских учреждениях в качестве ультрафиолетовых бактерицидных ламп.
• для подсветки витрин в магазинах, экспонатов на выставках и т.п.

Выделяют следующие параметры люминесцентных ламп со специфичными целями использования:

1. Мощность: 18-58 В
2. Световой поток: 550-3700 Лм
3. Вариативность:
   • с цветным люминофором;
   • синие рефлекторные;
   • ультрафиолетовые.
4. Цветовая температура: 3000-7000 К.
5. Цоколь: G13.
6. Длина: 600-1500 мм.

Таким образом, люминесцентные лампы излучают мощный световой поток, обеспечивают адекватную передачу цвета освещаемых предметов, позволяют выбирать наиболее подходящий по цветовой температуре свет, обладают адекватной стоимостью и долгим сроком службы.

При всей своей привлекательности люминесцентные лампы имеют большой минус: пары ртути внутри трубки лампы. Это создает опасность в случае ее повреждения, а также предполагает специальные меры утилизации, что делает ее использование не совсем удобным.

Несмотря на массовый характер распространения люминесцентных ламп, следует признать, что они, скорее, уже относятся к прошлому и так же, как лампы накаливания, уступят место более совершенной технологии. Которая абсолютно безопасна, не требует специальных мер утилизации, отличается длительным жизненным циклом и, кроме того, является более энергоэффективной. Название этой технологии – диодные лампы для дома.

Рейтинг лучших люминесцентных ламп G5

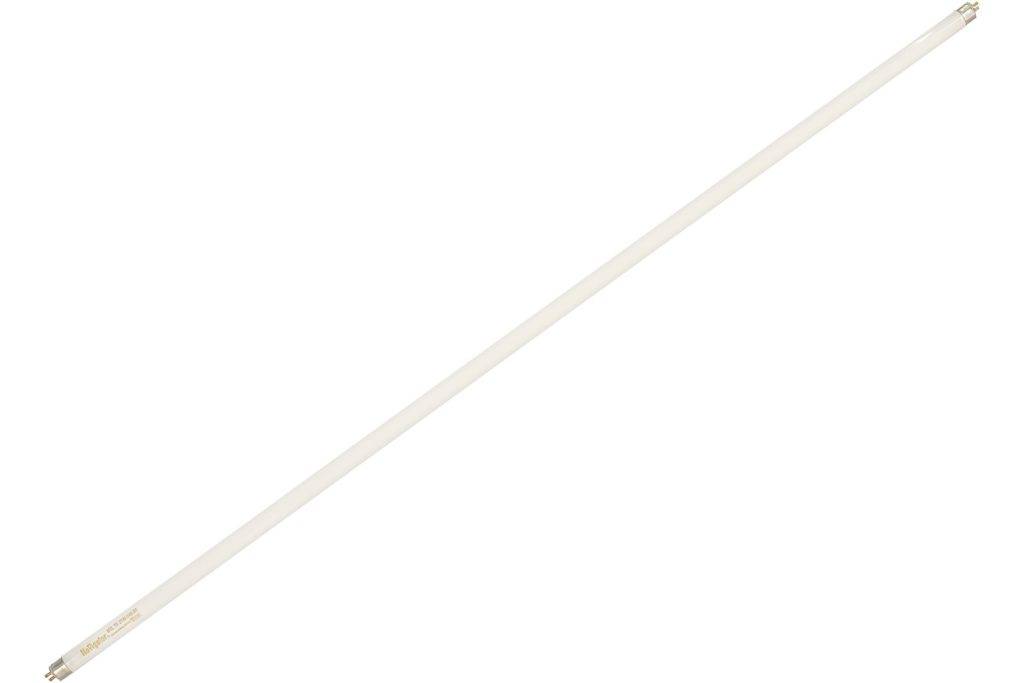

Navigator 94 109 NTL-T5-21-840-G5 21Вт T5 4200К G5

Мощность этого устройства составляет 21 Вт, при световом потоке – 1575 Лм. Отличное решение для обустройства жилых помещений. Форма – трубчатая. Заявленные габариты: 849х16 мм. Вес – 120 г. Эксплуатационный ресурс составляет 10 тыс. ч.

Средняя цена – 275 руб.

Navigator 94 109 NTL-T5-21-840-G5 21Вт T5 4200К G5

Достоинства:

• широкая область применения;
• гарантия от производителя;
• простота в использовании;
• стабильность работы;
• не нагревается.

Недостатки:

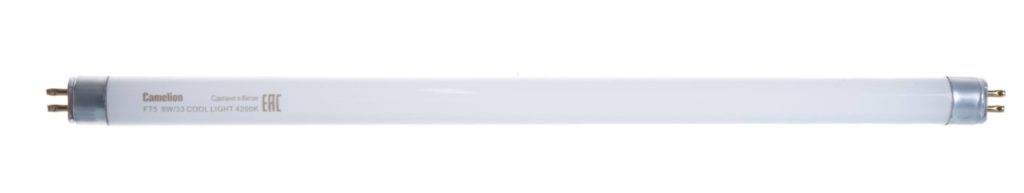

T4 G5 20W 6400K FERON EST13 3030

Мощность этого устройства составляет 20 Вт. Прекрасный выбор для жилых помещений. Отмечается наличие холодного белого свечения. Световой поток – 1200 Лм. Габариты: 569х12 мм. Вес – 52 г.

Стоимость – 199 руб.

T4 G5 20W 6400K FERON EST13 3030

Достоинства:

• оптимальная мощность;
• гарантия от производителя;
• компактность;
• удобство в использовании;
• отсутствие перегрева.

Недостатки:

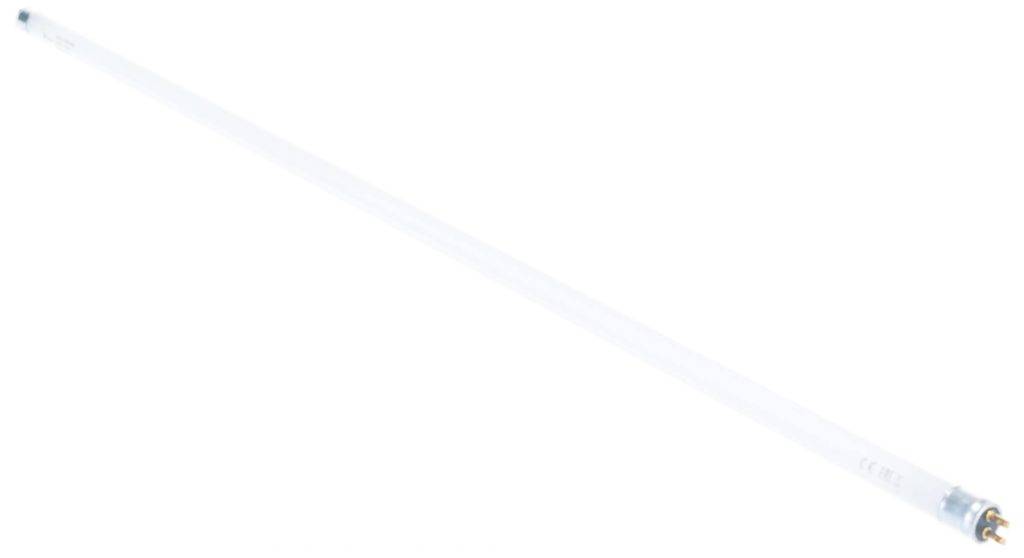

Camelion FT5-8W 33

Эта популярная модель предназначена для обустройства конференц-залов, аудиторий и классов. Световой поток источается равномерно. Отмечается наличие оптимальной цветопередачи, за счет чего глаза не будут уставать в процессе длительной работы или учебы. Кадмий в составе отсутствует, что следует учесть в процессе выбора.

Сколько стоит приспособление? Покупка обойдется в 168 руб.

Camelion FT5-8W 33

Достоинства:

• универсальное положение;
• эксплуатационный ресурс;
• безопасность;
• широкая область применения;
• гарантия от производителя.

Недостатки:

Характеристики модели е40

По своей сути лампы представляют собой стеклянную колбу с вольфрамовой спиралью, заполненную смесью газообразных азота и аргона. Технические характеристики прибора формируются сферой эксплуатации. Основные элементы лампы ДРВ, технические характеристики которой отличаются толщиной слоя внутреннего люминофорного покрытия, излучают теплый белый свет, обладают полноценным спектральным излучением, экономно расходуют электрическую энергию.

Технические характеристики лампы ДРВ 250 определяются конструкцией системы поджига прибора, в состав которого входит:

1. Цоколь с резьбой е40;
2. Резисторное устройство;
3. Фольга из молибдена;
4. Элемент поджига;
5. Опорная рамка;
6. Стеклянная капсула;
7. Спаивающий элемент;
8. Дуговой разряд;
9. Разжигающий электрод из вольфрама;
10. Проволока.

Экономичные лампы ДРЛ, характеристики которых незначительно отличаются от характеристик прибора ДРВ е40, имеют более упрощенную конструкцию. Соответственно, их проще утилизировать. Компоненты прибора:

1. Цоколь e40 или е27;
2. Кварцевая горелка;
3. Спираль;
4. Колба;
5. Ограничивающие элементы сопротивления;
6. Электроды.

2.14. Лампы натриевые высокого давления

Натриевые лампы высокого давления имеют максимальную световую отдачу среди газоразрядных ламп, например NAV Е 600 SUPER со светоотдачей 150 лм/Вт. Основными областями применения являются освещение транспорт- ных магистралей, архитектурная подсветка, освещение для выращивания расте- ний и внутреннее освещение на предприятиях тяжелой промышленности; широко применяются для освещения спортивных сооружений, аэродромов, обществен- ных сооружений и т.д. Очень большой срок службы и почти не изменяющиеся значения светового потока при длительных сроках службы делают эти лампы самыми экономичными газоразрядными лампами высокого давления.

Работают натриевые лампы высокого давления в сети переменного тока напряжением 220 В, частотой 50 Гц совместно с пускорегулирующими устройствами.

Таблица 2.14.1. Лампы натриевые высокого давления (ДНаТ)

Наименование	Напряжение на лампе, В	Мощность, Вт	Габариты, мм	Средний срок службы, ч.	Световой поток, лм	Тип цоколя
В	А
ДНаТ-50	85	50	130	55	6000	4000	Е27
ДНаТ-70	85	70	165	42	6000	5900	Е27
ДНаТ-100	95	100	165	42	6000	9400	Е27
ДНаТ-150	95	150	211	48	10000	14000	Е40
ДНаТ-250	100	250	250	48	15000	24000	Е40
ДНаТ-400	100	400	278	48	15000	50000	Е40
ДНаТ-700	166	700	335	82	15000	84000	Е40
ДНаТ-1000	250	1000	415	82	15000	125000	Е40

Рис. 27. Лампы натриевые высокого давления

2.14.1. Одноцокольные натриевые лампы высокого давления VIALOX NAV

Рис. 28. Одноцокольные натриевые лампы высокого давления эллипсоидальной формы

Таблица 2.14.2. Стандартные натриевые лампы высокого давления эллипсоидальной формы, работающие без устройства для зажигания

Тип	Рисунок	Мощность, Вт	Цоколь	Световой поток, лм	Длина l, мм	Диаметр, мм
NAV E 50/I	1	50	E27	3500	156	70
NAV E 70/I	1	70	E27	5600	156	70
NAV E 110	1	110	E27	8000	170	75
NAV E 210	2	210	E40	18000	226	90
NAV E 350	2	350	E40	34000	290	120

Таблица 2.14.3. Стандартные натриевые лампы высокого давления эллипсоидальной формы, работающие с устройством для зажигания

Тип	Рисунок	Мощность, Вт	Цоколь	Световой поток, лм	Длина l, мм	Диаметр, мм
NAV E 50/E	1	50	E27	3500	156	70
NAV E 70/E	1	70	E27	5600	156	70
NAV E 150	2	150	E40	14000	266	90
NAV E 250	2	250	E40	25000	266	90
NAV E 400	2	400	E40	47000	290	120
NAV E 1000	2	1000	E40	120000	400	165

2.14.2. Натриевые лампы высокого давления VIALOX NAV T STANDARD с прозрачной трубчатой колбой

Тип	Мощность, Вт	Цоколь	Световой поток, лм	Длина l, мм	Диаметр, мм	Расстояние а, мм
NAV T 150	150	E40	14500	211	46	132
NAV T 250	250	E40	27000	211	46	158
NAV T 400	400	E40	48000	285	46	175
NAV T 1000	1000	E40	130000	390	65	240

Рис. 29. Натриевые лампы высокого давления с прозрачной трубчатой колбой

2.14.3. Натриевые лампы высокого давления с увеличенной светоотдачей VIALOX NAV SUPER

Рис. 30. Натриевые лампы высокого давления VIALOX NAV SUPER

Таблица 2.14.4. Натриевые лампы высокого давления с увеличенной светоотдачей VIALOX NAV E SUPER

Тип	Рис.	Мощность, Вт	Цоколь	Световой поток, лм	Длина l, мм	Диаметр, мм
NAV E 35 SUPER	1	35	E27	2400	130	55
NAV E 100 SUPER	1	100	E40	9500	186	75
NAV E 150 SUPER	1	150	E40	15500	226	90
NAV E 250 SUPER	1	250	E40	30000	226	90
NAV E 400 SUPER	1	410	E40	54000	290	120

Таблица 2.14.5. Натриевые лампы высокого давления с увеличенной светоотдачей VIALOX NAV T SUPER

Тип	Рисунок	Мощность, Вт	Цоколь	Световой поток, лм	Длина l, мм	Диаметр, мм
NAV T 50 SUPER	2	50	E27	4000	156	37
NAV T 70 SUPER	2	70	E27	6500	156	37
NAV T 100 SUPER	3	100	E40	10000	211	46
NAV T 150 SUPER	3	150	E40	17000	211	46
NAV T 250 SUPER	3	250	E40	33000	257	46
NAV T 400 SUPER	3	410	E40	55500	285	46

2.14.4. Натриевые лампы высокого давления VIALOX NAV TS в софитном исполнении

Рис. 31. Натриевые лампы высокого давления VIALOX NAV TS

Таблица 2.14.6. Стандартные натриевые лампы высокого давления VIALOX NAV TS STANDARD

Тип	Рисунок	Мощность, Вт	Цоколь	Световой поток, лм	Длина l, мм	Диаметр, мм	Расстояние а, мм
NAV TS 250	1	250	Fc2	25500	206	23	103
NAV TS 400	1	400	Fc2	48000	206	23	103

Таблица 2.14.7. Натриевые лампы высокого давления в софитном исполнении с увеличенной светоотдачей VIALOX NAV TS SUPER

Тип	Рисунок	Мощность, Вт	Цоколь	Световой поток, лм	Длина l, мм	Диаметр, мм	Расстояние а, мм
NAV TS 70 SUPER	2	70	RX7s	7000	114	20	57
NAV TS 150 SUPER	2	150	RX7s-24	15000	132	23	66

Виды ламп ДРЛ

Этот тип осветителей классифицируется по давлению паров внутри горелки:

• Низкого давления — РЛНД, не более 100 Па.
• Высокого давления — РЛВД, около 100 кПа.
• Сверхвысокого давления — РЛСВД, около 1МПа.

У ДРЛ есть несколько разновидностей:

• ДPИ – Дуговая Ртутная с излучающими добавками. Разница только в примененных материалах и наполнении газом.
• ДРИЗ – ДРИ с добавлением зеркального слоя.
• ДРШ – Дуговая Ртутная Шаровая.
• ДРT – Дуговая Ртутная трубчатая.
• ПРК – Прямая Ртутно-Кварцевая.

Западная маркировка отличается от российской. Этот тип маркируется как QE (если следовать ILCOS – общепринятой международной маркировке), по дальнейшей части можно узнать производителя:

HSB\HSL – Sylvania,

HPL – Philips,

HRL – Radium,

MBF – GE,

HQL – Osram.

Выбор и характеристики ДРЛ

Среди зарекомендовавших с положительной точки зрения поставщиков можно упомянуть: GE, Philips, Osram, Sylvanya, Radium, DELUX, Лисма, Евросвет, E.NEXT.

Имеются модели с уже встроенным балластом. Таким внешний дроссель не требуется.

Для того, чтобы выбрать необходимый тип осветительного прибора потребуется ответить на такие вопросы:

• Какой срок службы необходим?
• Какая яркость будет достаточная для освещаемой площади?
• Патрон под какой цоколь будет использоваться?
• Какая потребуется мощность?

Особенностью этого типа ламп является требование к их размещению. Они должны быть расположены высоко. К примеру, осветитель мощностью 125 Вт должен быть поднят на высоту 4 метра, а мощностью 1 кВт – уже на 8 метров.

Маркировка	ДРЛ- 125	ДРЛ- 250	ДРЛ- 400	ДРЛ- 700	ДРЛ- 1000	HM-ED 125W	HQL- 125W	HPL-N 125W/542
Мощность	125Вт	250Вт	400Вт	700Вт	1000Вт	125Вт	125Вт	125Вт
Диаметр	76мм	91мм	122мм	152мм	167мм	76мм	70мм	76 мм
Длина, мм	178	228	292	357	411	177	170	173
Цоколь, тип	Е27	Е40	Е27
Напряжение горения, В	125	130	135	140	145	125	125	125
Эксплуатация, час	12000	15000	20000	18000	20000	24000	16000
Поток света, Лм	5900	13500	24000	41000	59000	6200	6300	6200
Встроенный балласт	нет	нет
Производитель	Лисма – г. Саранск \ ГРЛ – г. Полтава	Phoenix	Osram	Philips

Из таблицы видно, что существуют аналоги иностранного производства. И произвести замену – не проблема, так как основные характеристики и габариты сходны. Обычно зарубежные ДРЛ имеют чуть больший световой поток и время службы.

Маркировка	ДРЛ- 125	ДРЛ- 250	ДРЛ- 400	ДРЛ- 700	ДРЛ- 1000
Мощность	125 Вт	250 Вт	400 Вт	700 Вт	1000 Вт
Диаметр*	76 мм	91 мм	122 мм	152 мм	167 мм
Длинна*	178 мм	228 мм	292 мм	357 мм	411 мм
Цоколь,тип	E27	E40
Срок службы*	12000	15000	20000	18000
Световой поток*	5900	13500	24000	41000	59000

*Характеристики могут меняться в зависимости от производителя. В данной таблице представлена наиболее популярная марка (Лисма)

Техническая характеристика

Общие характеристики люминесцентных ламп следующие:

• срок службы — до 20 000 часов;
• КПД светильника — 40-75%;
• индекс цветопередачи — 80;
• световая эффективность — 80 Лм/Вт;
• средний вес — до 200 грамм;
• нагревание при горении — небольшое;
• устойчивость к вибрациям — средняя;
• электромагнитный шум — есть;
• работают при температуре — от +5 0 С до + 55 0 С;
• пульсация излучения — отсутствует;
• цветовая температура — в границах 2500-6500К;
• специальная утилизация — обязательна.

Вся информация есть на упаковке или на корпусе прибора. Обязательно указывается срок службы, мощность в ваттах, тип цоколя, параметр цветопередачи в Кельвинах.

Самый ходовой цоколь диаметром 27 мм. На упаковке имеет обозначение Е27, есть размер Е12 — в быту встречается очень редко, Е14 — используют для компактных лампочек в осветительных приборах или в холодильниках, Е40 — практически не используется обычными потребителями. Такие применяют в уличном освещении или для больших площадей в промышленных масштабах.

Существуют десятки разновидностей электрических ламп. Для освещения открытых территорий или больших помещений вроде складов и ангаров часто применяются лампы дуговые ртутные люминесцентные (ДРЛ).

О том, как они устроены и на что способны, поговорим в данной статье, тема которой — лампы ДРЛ: характеристики.

Для понимания того, что из себя представляет лампа ДРЛ, полезно ознакомиться с классификацией светильников такого рода. Итак:

1. Лампы, работающие за счет образования электрической дуги в газовой среде, называются газоразрядными. В отечественной терминологии их принято обозначать буквосочетанием РЛ (разрядная лампа).
2. Все разрядные лампы делятся на три типа: низкого (РЛНД), высокого (РЛВД) и сверхвысокого давления (РЛСВД).
3. Те из РЛ, в которых главным переносчиком заряда выступают пары ртути, называются ртутными.

В установившемся режиме парциальное давление паров ртути составляет:

• у ртутных ламп, относящихся к категории РЛНД: менее 100 Па;
• относящихся к категории РЛВД: 100 кПа;
• относящихся к категории РЛСВД: 1 МПа и выше.

Лампы ДРЛ относятся к категории РЛВД. Источником света в ней является горелка — трубка из кварцевого стекла или светопропускающей керамики, заполненная аргоном в строго определенном количестве с добавкой небольшой капли ртути или ртутного соединения, которое в холодном состоянии имеет вид шарика или налета на колбе.

Лампа ДРЛ 1000w

Раньше в подобных лампах устанавливали два электрода. Но при таком исполнении для пробоя газовой среды с целью создания дуги требовалось слишком высокое напряжение. Из-за этого приходилось применять газовый разрядник, который имел гораздо меньший срок службы, чем сама лампа.

Впоследствии стали применять схему с 4-мя электродами: в разных концах лампы устанавливаются один основной и один зажигательный электроды. Напряжение подается одновременно и на основные электроды, и на каждую пару «основной-зажигательный». Газовый промежуток между основным и зажигательным электродами пробивается небольшим напряжением, поскольку он является коротким.

Возникший тлеющий разряд ионизирует газ, в результате чего быстро увеличивается количество частиц, способных переносить заряд. Их присутствие облегчает пробой большого промежутка между основными электродами: здесь также возникает тлеющий разряд, который тут же превращается в дуговой.

Лампа ДРЛ 250 Е40 ртутная высокого давления

Переход на такую систему зажигания позволил вместо недолговечного газового разрядника применять пускорегулирующий дроссель, срок службы которого равен или превосходит срок службы лампы.

Сегодня некоторые импортные лампы выпускаются в 3-электродном исполнении, то есть зажигающий электрод у них всего один. На функциональности светильника это никак не отражается, отказ от 4-го электрода имеет целью только снизить себестоимость.

Электрическая дуга в среде ртутных паров производит ультрафиолетовый свет и видимый зеленовато-белый. Чтобы сбалансировать цветовое содержание света, горелку помещают в колбу, покрытую изнутри особым веществом — люминофором. Под действием ультрафиолетового излучения оно начинает светиться видимым красным светом, который в сочетании с зеленым дает близкое к белому свечение.

Попутно колба обеспечивает теплоизоляцию горелки, вследствие чего та быстрее разгорается.

Проверяем работоспособность

Для проверки работоспособности ДРЛ используются тестеры (омметры), что необходимо в том случае, если лампа отказывается работать или функционирует неверно. Подключите устройство к каждому витку на обмотке, проверяя их на разрыв и ток короткого замыкания:

1. При обнаружении разрыва прибор покажет огромное сопротивление, поэтому придется заменить обмотку.
2. При отсутствии разрыва и регистрации потери изоляции (благодаря чему появляется короткое замыкание) разница в сопротивлении будет менее значительной.
3. При наличии короткого замыкания на обмотке дросселя повышение сопротивления может не наблюдаться и технические характеристики останутся прежними. С другой стороны, данный факт никак не влияет на работоспособность самой лампы.

Если омметр так и не показал каких-либо отклонений, то искать проблему следует в осветительном приборе или электросети. Возможно необходим ремонт светильника.

Можно ли выбрасывать энергосберегающие лампы?

Современные энергосберегающие лампы – это более экономичные и долговечные осветительные приборы, но содержание ртутных паров предполагает их грамотную утилизацию. Основная опасность ртути заключается в способности этого вещества оказывать кумулятивное воздействие на живые организмы.

Такие очень вредные соединения на протяжении длительного времени накапливаются в организме человека, достигая критической концентрации, которая может сопровождаться тяжелыми токсическими поражениями центральной нервной системы, а также других внутренних систем и органов.

С целью предотвращения загрязнений природы и защиты окружающей среды от вредного воздействия, любые выходящие из строя или разбитые энергосберегающие лампы должны выбрасываться исключительно в специальные мусорные контейнеры, которые предназначены для утилизации ртутьсодержащих осветительных приборов.

На сегодняшний день разработаны и установлены правила, согласно которым любые организации, использующие энергосберегающие осветительные приборы, в обязательном порядке должны заключать договор о сдаче таких ламп после истечения их срока годности на специальное производство.

Описание ртутных ламп и особенности использования

Ртутьсодержащие лампы (РЛ) относятся к газоразрядному типу источников света, внутри которого оптическое излучение в парах ртути генерируется посредством газового разряда.

Несмотря на их опасность ввиду содержания в них паров токсичной ртути большинство предприятий не спешит отказываться от их использования в своей деятельности.

Конструкция прибора включает в себя следующие элементы:

1. Стеклянную жаропрочную колбу, с люминофором, нанесенным на ее внутреннюю поверхность. Это позволяет снизить нагрузку на сетчатку глаза, поэтому ртутные лампы считаются одними из самых щадящих.
2. Пускоразрядный аппарат или дроссель. Данное устройство необходимо для регуляции сила тока и скорости нагрева газа в колбе.
3. Кварцевую горелку с двумя электродами, через которые подается высоковольтный импульс.
4. Цоколь, отвечающий за проведения тока посредством соединения с контактами патрона светильника.

Основное отличие в работе газоразрядных ламп по сравнению с другими разновидностями источников света – использование дросселя. Это необходимый элемент безопасный эксплуатации, обеспечивающий регуляцию силы тока, а главное повышение температуры газа, содержащегося внутри колбы. Слишком быстрый нагрев паров ртути может привести к выводу из строя или взрыву прибора. Прежде, чем самому включить данный модуль необходимо ознакомится со схемой его подключения.

Сколько ртути в лампочках

Чтобы понимать есть ли опасность отравления парами ртути при повреждении люминесцентной РЛ, используемой в быту, необходимо иметь представление о ее концентрации в данном типе устройства. Содержание ртути в лампах этого вида варьируется в рамках 3-5 мг.

Безопасным для здоровья человека считается показатель в 0,0003 мг на м³. Если в комнате средней площадью 20-22 м² разбить один такой отечественный прибор, то концентрация паров на 1 м² превысит норму более чем в 300 раз.

В случае повреждения источника света зарубежного производства, степень загрязнения воздуха будет ниже, так как в данных лампочках ртуть входит в состав амальгамы кальция и находится в связанном состоянии, не испаряясь.

Утилизация ламп дневного света. Правила и нормы для предприятий

Энергосберегающие лампы дневного света используются для освещения социально значимых объектов: больниц, офисов, школ и т.д. Они отличаются большой световой отдачей и длительным сроком функционирования. Люминесцентные лампы высокого давления эффективны при освещении помещений, отличающихся большой площадью, а источники света низкого давления — для освещения квартир и небольших промышленных объектов.

Лампы дневного света имеют немало преимуществ в сравнении с классическими лампами накаливания, но после выхода их из строя появляется проблема утилизации.

Зачем утилизировать лампы дневного света

После истечения срока использования люминесцентные лампы необходимо утилизировать. Они содержат от 3 до 5 мг ртути — вещества, относящегося к первому классу токсичных отходов.

Неправильная утилизация приводит к попаданию металла в почву, воду и воздух. Такая продукция может нанести вред здоровью человека и окружающей среде.

Наукой доказано неблаготворное влияние токсичного металла на физическое здоровье детей, репродуктивную функцию женщин и мужское здоровье. Ртуть, поступающая из атмосферы, способна всасываться в материнское молоко и передаваться через него в кровь младенца.

Категорически нельзя выбрасывать использованные лампы в мусоропровод или другие емкости для сбора бытовых и производственных отходов. В результате несанкционированного выброса может повредиться хрупкая колба, что приведет к испарению ртути в окружающую среду.

На основании санитарно-гигиенических норм вышедшая из строя продукция, содержащая ртуть, должна храниться в специализированных емкостях и контейнерах в оборудованных для этих целей помещениях.

Запрещено выбрасывать люминесцентные лампы

Чем грозит предприятию невыполнение требований к утилизации

Деятельность по обращению с вышедшими из строя лампами дневного света и их утилизацией регулируется следующими законодательными актами:

• ФЗ № 89 «Об отходах производства и потребления». Он определяет основные механизмы обращения с особо опасной продукцией и препятствует распространению ее негативного воздействия на природу и здоровье человека.
• Правила обращения с отходами производства и потребления (в части осветительных приборов). Они определяют принципы надлежащего сбора, хранения, транспортировки и утилизации люминесцентных ламп. Этот нормативно-правовой документ обязателен для исполнения юридическими лицами и ИП.
• Кодекс об административно-правовых правонарушениях.
• Законодательные акты субъектов РФ в области обращения с отработавшими лампами дневного света.

Согласно законодательной базе запрещается:

• хранение бракованных и отработавших свой срок лам в помещениях, в которые организован свободный доступ персонала предприятия;
• хранение или употребление пищи в помещениях, предназначенных для складирования опасной продукции.

Несоблюдение требований законодательства может обернуться административным штрафом.

Согласно статье 8.2. КоАП размер штрафа составляет:

• Для должностного лица — от 10 до 30 тысяч рублей;
• Для индивидуальных предпринимателей — от 30 до 50 тысяч рублей;
• Для юридических лиц — от 100 до 250 тысяч рублей.

В качестве альтернативы штрафу законодательство предусматривает приостановку деятельности для ИП и юридических лиц до 90 дней. При повторном нарушении правил обращения с токсичными отходами производства и потребления предусмотрена уголовная ответственность.

Правила накопления и хранения ртутьсодержащих ламп до сдачи в утилизацию

Хранение люминесцентных ламп должно осуществляться в помещении, которое отдельно расположено от производственных цехов. Оно должно соответствовать требованиям правил хранения токсичных отходов и санитарных норм. В нем должна быть налажена система вентиляции.

Полы в помещении должны быть изготовлены из водонепроницаемого материала, который препятствует попаданию вредного металла в окружающую среду.

На случай аварийной ситуации в помещении для хранения ламп дневного света должно быть не менее 10 литров воды и запас марганцевого калия.

Отработанные люминесцентные светильники должны быть помещены в плотную тару. В роли ее могут выступать картонные коробки, коробки из ДСП, фанеры, бумажные или полиэтиленовые мешки. В одной картонной коробке должно быть не более 30 единиц продукции. Емкости должны быть расставлены на стеллажах, чтобы обезопасить их от любого механического воздействия. На каждой из них должна быть надпись «Отход 1 кл. опасности. Отработанные люминесцентные лампы».

Устройство и принцип работы ламп

Согласно истории люминесцентной лампы, первое осветительное устройство газоразрядного типа было сконструировано в 1856 г. Г. Гейслером. Конструкция приборов усовершенствовалась. Лампы дневного света в массовое коммерческое использование поступили в конце 30 г. XX в.

Конструкция относится к газоразрядным источникам освещения, сконструирована с использованием трубки из стекла, которая с двух сторон запаяна. Изнутри на поверхности лампы нанесен слой специального вещества (люминофора). Устройство излучает рассеивающий свет после подключения к источнику электропитания. Изнутри колбу наполняют аргоном.

Люминесцентное устройство включает:

• катоды, защищенные эмиттерным слоем;
• выводные штыри;
• концевую панель;
• трубки для отвода инертного газа;
• ртуть;
• стеклянную штампованную ножку, дополненную электровводами и т.д.

Принцип функционирования основывается на возникновении электроразряда между электродами после подсоединения к электросети. После взаимодействия разряда с газами инертными и испарениями ртути возникает излучение ультрафиолета, воздействующее на люминофор, преобразующий энергию в световое излучение. Для корректировки оттенков ртутьсодержащих устройств применяются люминофоры с разными химическими компонентами.

Дуговой разряд в колбе создается оксидным самокалящимся катодом, на который воздействует электричество. Для включения ламп ДРЛ, ЛД катоды разогревают посредством пропускания разряда тока. Устройства с холодным катодом запускаются ионным воздействием в тлеющем разряде высокого напряжения.

Для функционирования люминесцентным приборам требуется дополнительный узел (балласт), обеспечивающий работу дросселем и стартером. Балласт регулирует силу разряда и выпускается 2 видов (электромагнитный и электронный).

Электромагнитный балласт является механическим. Устройство относится к бюджетным вариантам, в работе прибор может издавать шум.

Электронные узлы дороже по стоимости, работают бесшумно, оперативно включают систему, компактны.

Конструкция

Конструкция светильника ДРВ схожа с конструкцией ртутных горелок. Светильники ДРВ и ДРЛ состоят из следующих частей:

1. Цоколь стандартной конструкции. Имеет 2 точки для приема электроэнергии — в центре и сбоку. Сам цоколь вкручивается в патрон и легко меняется при перегорании;
2. Кварцевая горелка в виде трубки. Это основной элемент светильники. По обе стороны располагаются 2 электрона — основной и вспомогательный, сама колба заполнена аргоном и парами ртути;
3. Стеклянная колба. Она «надевается» сверху и заполняется азотом, изнутри окрашена люминофором белого цвета, из-за чего лампочка непрозрачная.

Вам это будет интересно Особенности цоколей для лампочек

По схеме легко понять принцип работы

AFX.RU

Только только я успел заменить все лампочки в доме на энергосберегающие, как тут же появились еще более экономичные светодиодные. Ну и мне очень захотелось поставить дома такие. На самом деле в них меня привлекает даже не столько экономичность, сколько долговечность. А то обещания о многолетней службе энергосбрегающих оказались фикцией. С моим регулярно мигающим светом (и это я практически в центре цивилизации, ну там километров 20 до Кремля. Даже страшно подумать какого качества электросети где нить в далекой глуши!) лампочки могут запросто сгореть уже через месяц после покупки. Ну и где выгода в сравнении с обычными лампочками накаливания?

{module Баннер2}

Для светодиодных срок жизни заявлен куда больший, нежели для энергосберегающих. Разумеется, практика покажет, про энергосберегайки вон тоже сколько чего нам обещали, но попробовать хочется. Там конструктив, когда световой поток формируется не одним, а несколькими элементами, дает надежду на большую живучесть системы в целом. То есть если сдыхает один светодиод, то лампочка не умирает, а просто светит слабее. С другой стороны, по опыту использования энергосберегаек, у меня в 90% случаев выгорала элементная база (то есть пускатель, ЭПРА или как там назвать то что впихнуто в патрон). Сама витая люминисцентная трубка обычно цела, нет ни характерных потемнений в местах расположения нити, люминофор не отваливается, герметизация не нарушена. А вот пускатель в патроне всегда сильно греется, вплоть до пожелтения и деформации пластмассы. Он обычно и дохнет, я уже привык реагировать на характерный химический запах нагретого пластика — как почувствовал, значит пора менять лампочку, скоро умрет.

Эволюция ламп

По правде говоря, этот момент меня столь же смущает и в светодиодных лампах. Судя по наличию хорошо заметного ребристого радиатора на большинстве моделей — ему есть что рассеивать. Значит основание лампы должно нехило греться, иначе зачем такие затраты отнюдь не дешевого металла на радиатор? Пока это просто теория, я до сих пор ни одной лампочки не купил (если честно, то цена в наших магазинах коробит, а заказать вдвое дешевле из Китая все руки не доходят), по этому могу и ошибиться. Ну, в общем, посмотрим.

Устройство светодиодной лампочки. Картинка позаимствована с сайта www.navigator-light.ru, они их выпускают.

Кстати, если вас смущает, что светодиодная лампа будет давать направленный свет (как фонарик), то этого опасаться не стоит. Во-первых, сейчас большинтво производителей стали делать «пирамидку» излучателей (как на картинке выше). Так что светит она уже как минимум в секторе 180 градусов. А во вторых, если уж совсем хочется круговой свет, то уже начали делать вот такие лампочки по типу кукурузного початка. У нас я в магазинах пока их не видел (это не значит что их нет, это значит что я мало хожу по магазинам электротоваров), но на https://ru.aliexpress.com/category/202001096/led-bulbs-tubes.html их полным полно.

Ну вот теперь собственно то, ради чего я всю эту писанину и затеял. Мы привыкли при покупке лампочек ориентироваться на их мощность, то есть большинство представляет себе как светит обычная 100вт лампочка накаливания и отталкивается от этого ощущения — достаточно ли светло лично вам будет, если купить лампочку 75вт, или надо все таки 100? А вот с энергосберегающими такой метод не прокатывает — мощности то совсем другие, лампочка в 26вт будет светить ярче чем 100вт лампочка накаливания. К счастью физики уже давным давно все предусмотрели, придумав как измерять световой поток

люмен

Обозначения светового потока в люменах появились на лампах только совсем недавно. До этого вполне обходились ваттами, а еще раньше так же спокойно считали световой поток лампочек в свечах. Моя бабушка. например,отправляя меня в магазин, поручала купить лампоку в «60 свечей». А я раздраженно ей возражал, что правильно «ватт»

Лампа накаливания мощностью Вт	Люминесцентная лампа мощностью Вт	Светодиодная лампа мощностью Вт	Световой поток Лм
20 Вт	5-7 Вт	2-3 Вт	Около 250 Лм
40 Вт	10-13 Вт	4-5 Вт	Около 400 Лм
60 Вт	15-16 Вт	8-10 Вт	Около 700 Лм
75 Вт	18-20 Вт	10-12 Вт	Около 950 Лм
100 Вт	25-30 Вт	12-15 Вт	Около 1300 Лм
150 Вт	40-50 Вт	18-20 Вт	Около 1800 Лм
200 Вт	60-80 Вт	25-30 Вт	Около 2500 Лм

Маркирование люминесцентных ламп

Этот вопрос является очень актуальным, ибо информация, заключенная в маркировке люминесцентных ламп, очень важна при их выборе. Полная маркировка ЛЛ представляет собой довольно сложный набор букв и цифр, который следует грамотно расшифровывать. Например, цветовые литеры:

• УФ – ультрафиолет;
• С, Г, З, Ж, К – синий, голубой, зеленый, желтый, красный;
• Е – белый натуральный;
• ТБ – белый теплый;
• ХБ – белый холодный;
• Д – дневной;
• Б – белый искусственный.

Далее идет параметр диаметра колбы, который маркируется литерой «Т» и где цифровые обозначения будут указываться дюймах. Стандартные размеры тут могут быть 28, 26 и 18 и т.д.

Мощность изделия обозначается литерой «W» и по этому показателю возможно определить, на освещение какой площади способна лампочка. Цифровое значение после указанной буквы означает количество Ватт (от 13 и до 28).

Маркировка цоколя осуществляется посредством двух букв, которые означают определенные сочетания:

• FS – единственный цоколь;
• FD – кольцевой или двойной цоколь;
• FB – компактный цоколь.

Форма колбы тоже обладает собственной литерной маркировкой:

• T – таблеточная;
• R – рефлекторная;
• G – виде шара;
• C – «пламя свечи»;
• S – спираль;
• 4U – четыре дуги;
• U – дуговая.
