Как отремонтировать увлажнитель воздуха своими руками

Безопасность

Напоследок несколько советов, которые защитят технику от поломки и вас от неприятностей:

Заливайте воду только в то отверстие, которое рекомендовано производителем.
Не наклоняйтесь над соплом пара, чтобы провести ингаляции, как это делается над кастрюлей с отваром трав.
Работу с уксусом лучше проводить на свежем воздухе, чтобы избежать ожога слизистой дыхательных путей.
Не ставьте увлажнитель вблизи работающих электроприборов.
Не трогайте руками внутренние детали, когда проверяете на исправность элементы конструкции, пока не отключите его от электросети.
Утилизируете повреждённые детали так, как это рекомендуется производителем и правилами безопасности.
Не накрывайте аппарат ничем сверху, ставьте его так, чтобы не перекрывать доступ кислорода в нижнюю часть, где происходит забор воздуха.
Не прикасайтесь к корпусу мокрыми руками.

Как предотвратить неисправности ультразвуковых увлажнителей?

Прежде всего, при использовании прибора необходимо точно следовать инструкции завода-изготовителя. Периодически проводить очистку ультразвукового увлажнителя. Использовать только фильтрованную воду. Для того, чтобы увлажнитель служил долго, нужно ответственно подходить к его выбору. Предпочтение лучше отдать приборам от производителей климатической техники, например Dantex. Такие увлажнители идеально подойдут для дома. Для промышленного использования лучшим вариантом считаются ультразвуковые увлажнители воздуха Carel. Ваш увлажнитель воздуха, скорее всего, долгое время исправно работал, помогая поддерживать приятную атмосферу в доме.

Но со временем могут появляться проблемы, сбои или полная остановка прибора.

В некоторых случаях может потребоваться обращение в сервисный центр. Однако многие проблемы можно устранить самостоятельно.

Узнаем, какие сбои характерны для климатической техники, в чём причина этих сбоев и как осуществить ремонт увлажнителя воздуха своими руками.

Но вначале вспомним, как устроен прибор и чем отличаются разные конструкции.

В зависимости от способа получения пара, увлажнители делятся на:

Паровые.
Традиционные (классические или холодного пара).
Ультразвуковые.

В паровом агрегате происходит горячее испарение.

Вода нагревается пьезоэлементом, и подогретый туман распыляется в комнату при помощи кулера.

В двух других вариантах нагревания не происходит.

В традиционных устройствах воздух засасывается из помещения и силой, создающейся вентилятором, прогоняется сквозь влажный фильтр. Проходя через него, воздух насыщается молекулами воды и очищается от примесей.

Ультразвук способствует разбиванию крупных частиц влаги на более мелкие. Делается это при помощи колебаний, создаваемых мембраной. Получившийся туман также попадает в комнату, выдуваемый кулером.

Какие виды бывают

Чтобы понимать, что могло сломаться в вашем аппарате, необходимо знать основу его работы. Существует несколько моделей увлажнителя воздуха:

Паровые аппараты – работают по принципу испарения воды из резервуара. Разогретая вода начинает испаряться и оседать в воздухе помещения.
Традиционные очистители – работают по принципу всасывания воздушных потоков вентиляционной системой. После прохождения через систему очистки, воздух обогащается водой и избавляется от загрязнений.
Ультразвуковые модели – создают мощные колебания, которые раздалбливают молекулы воды.

Если понимать принцип работы вашего прибора, то выяснить причину неполадок будет гораздо проще.

Электрические комплектующие

Даже если визуально осмотреть плату, то можно понять, в каком она состоянии. Исправная плата не будет иметь подтёков, пятен различного происхождения и тому подобного. Все контакты должны быть пропаяны и прозваниваться. Если сломался увлажнитель воздуха, то могут наблюдаться пробоины на дорожках платы. В случае сильных скачков напряжения могут выйти из строя предохранители. Их следует поменять. Окислиться контакты могут при попадании внутрь пара. Их нужно перепаять. Плата перед этим откручивается и протирается тряпкой.

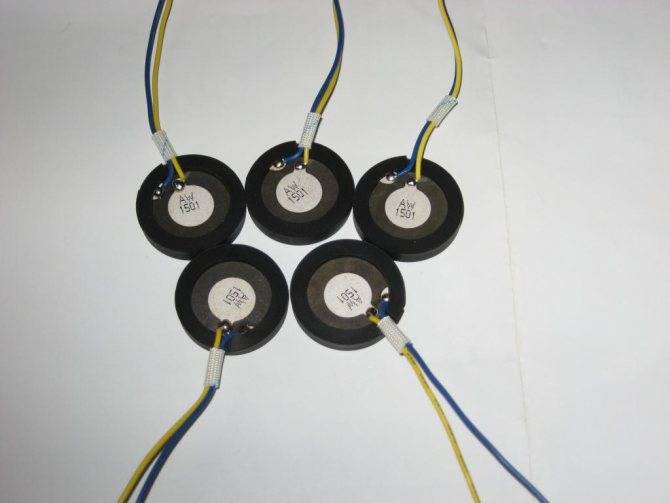

При покупке новой мембраны заменить старую не составит никакого труда. Для начала откручиваются крепёжные болты, а потом снимается керамическое кольцо. Сама мембрана небольших размеров и крепится на плате с помощью двух проводков. Они выпаиваются, места на плате протираются тряпкой, обезжириваются и припаиваются провода от новой мембраны.

После того как деталь стоит на своём месте, все элементы собираются обратно. Транзисторы нужно заменять только на заводские аналоги. Если поставить не те, что нужно, оборудование может просто не работать.

Рабочие моменты

При неправильном обращении с устройством или просто от времени из строя выходят те или иные элементы. Конструкция увлажнителей воздуха довольно проста, но самостоятельный ремонт воздухоочистителя стоит выполнять лишь в том случае, когда есть базовые знания в области электроники, навыки ремонта и необходимые инструменты: паяльник, мультиметр, отвертка.

Зловоние

Плесень внутри увлажнителя может возникать из-за длительного простоя воды внутри

По правилам эксплуатации, воду нужно сливать из прибора во время простоя, даже если увлажнителем не пользуются всего сутки. Несоблюдение этого правила – причина возникновения неприятного затхлого запаха. Это значит, что в приборе поселилась колония бактерий, которая отлично себя чувствует во влажной среде. Плесень на стенках прибора и цветущая вода дополняют картину.

Чтобы избавиться от проблемы, необходимо продезинфицировать прибор, промыв детали, контактирующие с водой, и заменив жидкость в резервуаре. Более глубокая очистка проводится с применением столового уксуса. 3 ст. кислоты необходимо залить в прибор на 1 час. Для очистки также используют 3% перекись водорода, 10- или 20-процентный раствор лимонной кислоты. Жидкость выливают, а резервуар тщательно промывают под проточной водой.

Иногда стоит заменить или промыть чистой водой фильтр, поскольку бактерии часто скапливаются именно там. Некоторые модели фильтров нельзя очистить, их можно только заменить.

Мембрану в ультразвуковых устройствах очищают. Для этого необходимо обесточить прибор, затем снять панель, находящуюся с тыльной стороны, и стяжку, убрать верхний валик с мембраны, а нижний выдвинуть. Саму мембрану извлекают, промывают водой и просушивают на полотенце, потом устанавливают в увлажнитель в обратном порядке. Нельзя оказывать механическое воздействие на мембрану, например, тереть металлической губкой или скрести ножом, из-за этого она выходит из строя.

Не идет пар

При неисправном вентиляторе пар не будет распыляться

Пар отсутствует сразу после включения или сначала идет, но прекращается через несколько минут. Отсутствие пара говорит о повреждении одной из деталей, отвечающих за нагрев воды или распыление. К ним относятся:

генератор;
мембрана в УЗ устройствах;
вентилятор;
электронный блок.

Характер поломки можно определить, только разобрав прибор.

Не поступает воздух

Данная неисправность возникает при засорении воздушных ходов или поломке вентилятора. Если лопасти вращаются, но медленно, стоит тщательно очистить их. Возможно, вращению мешает налипшая грязь. Неисправность может заключаться и в отсутствии контакта. Неработающий вентилятор необходимо заменить.

Воздухозаборное отверстие прочищают, фильтр промывают или меняют. Если принятые меры не дали результата, стоит отнести прибор в ремонт.

Не работает вообще

При неисправных датчиках увлажнитель может полностью выйти из строя

Если увлажнитель вообще не подает «признаков жизни», дело может быть в нарушении питания прибора. Необходимо проверить целостность вилки, розетки, провода, наличие электричества. Если проблемы не обнаружены, следует разобрать увлажнитель, предварительно слив воду, и просушить все части. Нужно проверить работоспособность предохранителя в сетевой вилке, заменив его в случае выхода из строя. Могут быть повреждены датчики.

Как устроены

Бытовая техника имеет свойство выходить из строя, поэтому знания об устройстве помогут выявить причину неполадок. Конструкция прибора зависит от принципа его работы, паровой увлажнитель и ультразвуковой имеют совершенно разное строение:

Паровой. В увлажнитель встроены емкость для воды и нагревательный элемент. Из резервуара вода поступает через дозатор маленькими порциями в изолированную камеру нагрева, быстро вскипает и испаряется.
Ультразвуковой. Состоит из бака для воды с датчиком уровня, камеры парообразования с ультразвуковой мембраной, и вентилятора малой мощности. Вода через клапан попадает на мембрану, которая вибрирует со скоростью ультразвука, и разбивается на мельчайшие частички. Холодный туман выталкивается наружу вентилятором.

Электрические комплектующие

Даже если визуально осмотреть плату, то можно понять, в каком она состоянии. Исправная плата не будет иметь подтёков, пятен различного происхождения и тому подобного. Все контакты должны быть пропаяны и прозваниваться. Если сломался увлажнитель воздуха, то могут наблюдаться пробоины на дорожках платы. В случае сильных скачков напряжения могут выйти из строя предохранители. Их следует поменять. Окислиться контакты могут при попадании внутрь пара. Их нужно перепаять. Плата перед этим откручивается и протирается тряпкой.

При покупке новой мембраны заменить старую не составит никакого труда. Для начала откручиваются крепёжные болты, а потом снимается керамическое кольцо. Сама мембрана небольших размеров и крепится на плате с помощью двух проводков. Они выпаиваются, места на плате протираются тряпкой, обезжириваются и припаиваются провода от новой мембраны.

После того как деталь стоит на своём месте, все элементы собираются обратно. Транзисторы нужно заменять только на заводские аналоги. Если поставить не те, что нужно, оборудование может просто не работать.

Блок питания увлажнителя воздуха

Обычно в современных устройствах применяется импульсный блок питания со стабилизацией выпрямленного на диодах Шоттки напряжения. На входе, после шнура питания стоит колодка (или пара клемм), от которых начинается процесс преобразования 220 В в нужные номинал и частоту. Если обычный блок питания работает на трансформаторе, с которого выходят те же 50 Гц, то в нашем случае все совсем по-другому.

На входе увлажнителя воздуха сразу же стоят один или несколько фильтров. Сюда входят конденсаторы, дроссели, резисторы. Каждый элемент проверяется на годность. Отдельно на стабилитроне формируется напряжение для генератора импульсов высокой частоты, которые управляет электродом тиристора, транзистора, симистора или другого ключевого элемента. Узнать ключ можно обычно по радиатору, здесь рассеивается много тепла.

Отдельно обычно идет защита на варисторах. Это переменные сопротивления, которые зависят очень сильно от приложенного напряжения. Если вольтаж взмывает до небес, то варистор замыкает цепь на землю или предохранители. В любом случае срабатывает защита, и прибор отключается. Такой варистор стоит обычно и на входе генератора, потому что отдельного блока питания для этого элемента не имеется, а потреблять 220 В он, естественно, не может.

В импульсных блоках питания предохранители часто заменяются низкоомными резисторами. Такой не только сгорит от перегрузки, но и одновременно ограничит ток, уберегая прочие элементы схемы увлажнителя воздуха от подгорания. Особенностью импульсных блоков питания является то, что в нормальном состоянии ток через предохранители почти не идет. Поэтому можно использовать народный метод для локализации поломки. В цепь предохранителя включается лампочка, и если она светится, то значит, поиск неисправности следует продолжать.

Диодный мост выпрямляет напряжение, которое после ключевого транзистора поступает на трансформатор в виде высокочастотных импульсов. За счет этого удается снизить массу обмоток без потери мощности. Трансформатор получается компактный, а потери снижаются. На выходе каскада стоят диоды Шоттки для сглаживания пульсаций и фильтры.

https://youtube.com/watch?v=sbsly0nLOM0

Если для питания прибора используется также и 220 В, то линий высокого вольтажа проходит отдельно от тракта формирования постоянного тока. Например, турбина может включаться через реле, напряжение для которого формируется здесь же транзисторным ключом и стабилитроном. Все это просматривается по схеме.

Наш рассказ про ремонт увлажнителя воздуха своими руками подходит к концу. Бывают среди моделей отличия, но все они строятся по одному и тому же принципу. Самые лучшие оснащаются датчиками влажности, стоящими на входе тракта забора воздуха. Это позволяет прибору отключаться по достижении показателем заданного значения. В этом случае обязательно имеется реле, прерывающее питание ключей в блоке питания. Как мы видели выше, причины поломок увлажнителей воздуха часто кроются в некорректной эксплуатации. Вот почему настоятельно рекомендуем читать инструкции. К слову сказать, модели из Германии ничуть не проще в этом отношении, нежели китайские. Правильно эксплуатируйте прибор, и не будет голова болеть, как починить увлажнитель воздуха самостоятельно.

И вот еще что! Не рекомендуется в местностях с жесткой водой заправлять увлажнитель воздуха из-под крана. Хотя кипения, как такового не происходит, соли все же остаются на поверхности пьезоэлемента и днище рабочей камеры, что приводит к необходимости чистить прибор. Лучше всего пользоваться бутилированной водой или дистиллированной.

Назначение и принцип работы увлажнителя

Увлажнитель повышает влажность до нормальных значений 60%

Нормальная для человека влажность воздуха – 40-60%. Легче всего поддерживать ее на должном уровне с помощью увлажнителя. Необходимость использования прибора определена негативным влиянием слишком сухого воздуха на деревянную мебель в доме, комнатные растения, органы дыхания. Из-за низкой влажности возрастает риск инфекций.

Прибор не только насыщает воздух влагой. Некоторые устройства могут функционировать как очистители и ионизаторы, что благоприятно сказывается на здоровье людей, страдающих аллергией, астмой.

Различают три типа увлажнителей воздуха. Они отличаются техническим устройством и принципом работы:

паровые – вода в приборе нагревается, а образующийся пар распыляется наружу;
традиционные – нагрева не происходит, воздух пропускается через влажный фильтр и благодаря этому очищается и насыщается влагой, после чего распыляется в помещение;
ультразвуковые – конструкцией предусмотрена мембрана, которая разбивает частицы воды на более мелкие за счет создаваемых ей колебаний, в результате образуется холодный туман.

Внутреннее устройство увлажнителя воздуха

Плата питания формирует напряжения для питания активных элементов усилителя с положительной обратной связью. За счет этого каскад начинает генерировать колебания. Транзистор установлен на радиаторе для отвода лишнего тепла. Двигатель турбинки также питается выпрямленным напряжением, хотя мы не исключаем, что имеются модели, где используется 220 В.

Что можно сказать из увиденного? Первым делом смотрим на характер неисправности. Работающий пьезоэлемент легко определить по бурлению воды. Если в этом случае пар не хочет выходить наружу, виноват, вероятно, мотор турбины. Звоним обмотки, если все в порядке, замеряем напряжение питания. Одно из этих исследований поможет определить причину. При отсутствии шевеления пьезоэлемента первое подозрение на генератор, потому что кристалл кварца достаточно долговечен. Начать следует с силового транзистора, и здесь пригодится дистанционный термометр. При работе генератор выделяет много тепла. Мы бы не стали совать туда руку, пока увлажнитель воздуха под напряжением, а вот навести измеритель на нужную точку можно. В крайнем случае выньте вилку из розетки, пощупайте пальцем поверхность радиатора. Если он совершенно холодный, то все шансы за то, что сломался генератор.

В первую очередь проверяется напряжение питания, и если все в порядке, то звонится транзистор. Если он биполярный, то каждый его переход ведет себя подобно диоду, то есть дает низкое сопротивление постоянному току только в одном направлении. У полевого все зависит от типа, придется полистать справочник. Есть шанс, что колебаниями и вовсе управляет симистор, но нам вероятность такого расклада представляется маловероятной. Это все же не силовая часть, чтобы использовать столь кардинальный подход. Если все же дело оказалось именно так, проверьте заодно генератор управляющих импульсов на работоспособность.

Все конденсаторы звонятся, проверяются на вздутие. Резисторы не должны быть черными (хотя большинство из них и тогда еще продолжает работать). Дорожки платы проверяются на целостность. Что может сломаться в увлажнителе воздуха еще? Плата питания!

Определился с типом, что дальше

При выборе конкретной модели обязательно следует учитывать площадь помещения и его наполнение. Многие производители завышают показатели производительности, в итоге увлажнитель не справляется и едва повышает влажность. Отбрасывайте не меньше 30% от указанных параметров.

Иногда у модели вместо площади помещения указывают его объем, а продавцы путают и пишут этот показатель в площадь. С другой стороны, если высота потолков в квартире нестандартная, пересчитайте производительность с учетом разницы в высоте.

Учтите площадь смежных комнат, если часто держите двери открытыми.

Перед покупкой увлажнителя приобретите простой гигрометр (лучше аналоговый). Увидите, на сколько нужно увлажнять помещение до комфортных 50-60%. После покупки будете сверять с цифровым показателем самого увлажнителя (гигрометр является аттестованным прибором, за показания на увлажнителе производитель серьезной ответственности не несет).

Рабочие моменты

При неправильном обращении с устройством или просто от времени из строя выходят те или иные элементы. Конструкция увлажнителей воздуха довольно проста, но самостоятельный ремонт воздухоочистителя стоит выполнять лишь в том случае, когда есть базовые знания в области электроники, навыки ремонта и необходимые инструменты: паяльник, мультиметр, отвертка.
