Как починить утюг своими руками

Ремонт отпаривателей для одежды

Устройство отпаривателя одежды оставляет мало места фантазии.

Пар отказывается идти, вскрываем корпус:

Включаем отпариватель для одежды со вскрытым корпусом, предприняв необходимые меры предосторожности. Помпа мертвая – первым делом проверяем питание 230 вольт на контактах

Зафиксировав наличие питания, выдергиваем шнур, начинаем прозвонку
Обратите внимание: в простейших моделях помпа сидит параллельно нагревательному элементу, следовательно, необходимо клеммы бойлера расстыковать. Иначе звониться будет исправный (в нашем случае) ТЭН, сопротивлением порядка 25 Ом
Двигатель не дает писка – сломался мотор помпы отпаривателя. Ремонт ограничивается вскрытием корпуса, оценкой возможности намотать новые обмотки. Описывали процесс неоднократно во многих разделах, поэтому избегаем сегодня заострять внимания.

Помпа работает, вода не идет – силиконовый ниппель. Для Shark Mop понадобится ключ 9 мм вывинтить деталь. Очищайте лимонной кислотой, учтите: силикону химикат вреден. Если дома найдется Descaler для стиральной или посудомоечной машины, идеально использовать магазинный вариант. Средства для электрочайников не подойдут. Обратите внимание: продают Descaler для отпаривателей. Быть может, найдете такой. Уксусную кислоту рекомендует использовать большая часть производителей, вещество тоже негативно влияет на резину. Тонкий маркетинговый ход, нацеленный, обеспечивающий стабильный поток клиентов сервисным центрам? Впрочем, решайте сами, силиконовая прокладка боится кислоты, следовательно, ремонтируемый отпариватель может дополниться новой проблемой.
В любом случае иногда придется очистить от накипи сам бойлер изнутри, нагревательный элемент. Придется отстыковать коммуникации, как электрические, так и водные. Перед этим неплохо бы сделать фото, чтобы при сборке знать, что и куда подключать. Заодно прозвоните ТЭН. Приближенно его сопротивление узнают, используя паспортную мощность отпаривателя для одежды в формуле закона Ома. Это будет квадрат напряжения, деленный на это самое значение. Типичная спираль имеет сопротивление 25 Ом для 2 кВт. Чистка бойлера ведется неагрессивной кислотой. Подойдут лимонная, уксусная и многие другие. В том числе смело применяйте Descaler для любого вида бытовой техники. Основные неисправности последуют, если процедуру чистки слишком затянуть. Несмотря на наличие предохранителя, термостата имеется вероятность создания условий, когда нагревательный элемент отпаривателя работает в слишком жестком режиме, что вызывает старение и со временем выгорание.

Если сгорел нагревательный элемент, починить нет никакой возможности. Либо купите новый прибор, либо закажите у дилера (e-bay) запчасть. Вот почему столько ступеней защиты, вот почему тщательно чистят бойлер периодически. Сгорит спираль – самостоятельно починить отпариватель невозможно.

В некоторых отпаривателях бойлер защищен диэлектрической рубашкой, уменьшающей потери тепла. Не стесняйтесь аккуратно снять полимер для доступа к корпусу бака. Основные виды поломок перечислены, не исключаем, что потекут шланги, или помпа износится. Герметизируйте водостойким термостойким клеем, наращивайте поршень (в утюгах, например, стоят силиконовые прокладки, которые мастера изготавливают из герметика самостоятельно). Разбирайте помпу, смотрите по месту. Конструкций довольно много, поэтому нельзя дать единых указаний, как выполнить ремонт отпаривателя для одежды своими руками на все случаи жизни. На этом нам осталось попрощаться, до будущих обзоров. Первым в Рунете портал помещает подробные описания бытовой техники, читайте и другим рассказывайте про отпариватели для одежды. Профессиональные технологии у нас дома!

Устройство и основные неисправности утюгов Philips

Даже для тех, кто не очень хорошо разбирается в технических вопросах, устройство современного парового утюжка будет понятным. Принцип работы у большинства гладильных систем (независимо от фирмы-производителя) один и тот же.

В горловину для залива воды набирается чистая жидкость. Когда посредством шнура в прибор подается электроэнергия, трубчатый электронагреватель (далее также – ТЭН) начинает разогревать подошву вместе с камерой парогенератора. Температура нагрева регулируется вращением терморегулятора.

Основные элементы утюгов Philips

В верхней части корпуса, рядом с ручкой, располагаются кнопки и рычажки, регулирующие подачу пара. Вода из встроенной емкости поступает в камеру парогенератора, соединенную с подошвой. Нагреваясь, вода становится паром и выходит через отверстия основания, проникая в волокна ткани.

Основные повреждения

В любой конструкции есть детали, которые подвергаются нагрузке больше, чем другие элементы. Они чаще всего и выходят из строя. Кроме того, на долговечность электроутюгов влияют:

  • выбор правильного режима глажки;
  • качество воды, используемой для парообразования.

В таблице приведены наиболее часто встречающиеся поломки утюжков Philips:

Иллюстрация

Описание поломки

Повреждение целостности сетевого шнура ­– наиболее распространенная поломка. Во время глажки кабель многократно изгибается и перекручивается. В результате нарушается изоляция или контакт одного из проводов с разъемом в утюжке. Это может привести к короткому замыканию или поражению человека электрическим током. Если нарушен контакт в соединении, его можно восстановить. При ремонте выполните замену шнура новым, с термостойкой изоляцией. В крайнем случае, временно изолируйте оголившиеся контакты



Из-за накипи из отверстий в подошве выходит недостаточное количество пара и плохо пропаривается одежда. Дефект наблюдается при длительном использовании жесткой водопроводной воды.

Накипь из подошвы можно удалить, погрузив ее в концентрированный раствор лимонной или уксусной кислоты. Чтобы очистить основание, нужно разобрать корпус. Если хорошо почистить паровые отверстия ватной палочкой, смоченной в растворе уксуса или лимонной кислоты, то можно избавиться от данного дефекта на время



Терморегулятор не регулирует температуру, а утюг не греется. Причина, как правило, кроется в том, что пыль, грязь и ворс от тканей, накапливающиеся со временем, мешают правильной работе контактной группы регулятора температуры. Из-за этого на ТЭН не подается напряжение, либо он отключается раньше положенного времени. Для восстановления работоспособности нужно разобрать корпус утюжка и прочистить контактную группу в терморегуляторе. Для очистки контактов можно использовать мелкую наждачную бумагу или любой острый металлический предмет

  Более 50% поломок электроутюгов происходят из-за неисправности термопредохранителя. Он размыкает электрическую цепь, если температура подошвы превышает предельно допустимую. Дефект лечится заменой детали, для чего придется полностью разобрать утюг. Целостность предохранителя проверяется мультиметром


Поломка трубчатого электронагревателя часто приводит к тому, что утюжок не нагревается. Так как ТЭН встроен в подошву, его замена по финансовым затратам сопоставима с покупкой нового утюга. Чтобы проверить целостность детали, нужно разобрать гладильный прибор и прозвонить ТЭН мультиметром (см. фото). Если нагреватель исправен, его сопротивление должно быть в пределах 20–45 Ом. Обрыв цепи означает, что нагреватель вышел из строя

Из предложенного видеосюжета читатели могут узнать, как полностью избавиться от накипи, пыли и грязи в утюжке Philips GC 3320:

Нарушение целостности сетевого шнура

Электрический шнур — распространенный фактор поломки утюга. Поскольку это самая подвижная часть прибора, часто неисправность состоит в повреждении изоляции при его перегибе или завивании. Поэтому утюг может перестать включаться, или его подошва может слабо греться. Если сетевой шнур все-таки деформирован, то в первую очередь следует заизолировать его поврежденные части.

После этого его надо прозвонить мультиметром. Во время прозвона шнур необходимо разогнуть во все стороны, особенно там, где есть или возможны повреждения. Также требуется изолировать провода в процессе работы — это обеспечит безопасность от поражения электротоком. Если прибор не прозванивается, то провод следует заменить.

В утюги устанавливают особый гибкий провод, покрытый оболочкой из ткани, поэтому больше никакие шнуры к утюгам не подходят. Для замены нужно приобрести новый специальный электрический шнур.

Устройство

Для того чтобы отремонтировать утюг самостоятельно, следует разобраться в его устройстве. Разберем внутренние детали прибора на примере модели от фирмы Витек. Следует отметить, что конструкция всех утюгов примерно одинакова. Это:

  • Подошва, изготовленная из алюминиевого или чугунного материала, в которую запрессован трубчатый электронагреватель (ТЭН).
  • Корпус из жаростойкой пластмассы, отделенный от подошвы теплоизолирующей прокладкой.
  • Ручка, составляющая единое целое с резервуаром для воды.
  • Шнур питания.

Устройство утюга

Вот из каких деталей состоят все современные утюги.

Ремонт

Ремонт неисправностей стиральных машин требует навыков работы с инструментами и хотя бы минимальных знаний устройства электронной техники. Приблизительный план работ, представленный ниже, позволит не допустить досадных ошибок и ликвидировать неполадки своими руками.

Помпы стиральной машины

Ремонтировать сломанный сливной насос даже профессионалы берутся крайне редко. Это устройство стоит не слишком дорого, его легче заменить целиком. Главное — найти в магазине деталь подходящей марки.

Замену помпы проводят следующим образом.

  1. Снимают нижнюю панель.
  2. При помощи отвертки отсоединяют насос от корпуса машинки.
  3. Надавливая снаружи на сливной клапан, проталкивают насос внутрь корпуса и достают наружу.
  4. Отключают все провода, подходящие к помпе.
  5. Снимают сливной шланг и патрубок.
  6. Монтируют новое устройство.

После этого надо собрать стиральную машину, выполняя все действия в обратном порядке, поставить ее в рабочее положение и проверить работу новой детали, включив стирку без белья.

Модуля управления стиральной машины

Во многих моделях управляющая плата находится вверху передней части машины, снять ее не составляет особого труда. Освободив подложку с микросхемой от фиксирующих планок, надо ее внимательно изучить. Признаки необходимости ремонта следующие:

  • пластина в некоторых местах изменила цвет, дорожки потемнели;
  • порванные шляпки конденсаторов;
  • потемнело место установки головного процессора.

Обнаружив один из таких дефектов, лучше сразу обратиться в мастерскую. Ведь для починки микросхемы потребуется и соответствующие навыки, и умение работать с паяльником.

Замена подшипника

Если стиральная машина стала громко отжимать, то одной из причин может быть повреждение подшипника. Чтобы поменять подшипники в машинке с вертикальной загрузкой, необходимо:

  1. Разобрать корпус прибора, снять заднюю стенку.
  2. Снять ремень со шкива, освободив доступ к системе подшипников.
  3. Открутить центральный болт, крепящий шкив к барабану, и снять шкив.
  4. Открутить три винта, крепящих конструкцию, и вынуть муфту с подшипниками.
  5. С вала снять уплотнительное кольцо и сальник, который тоже придется поменять.

Затем остается только установить новые детали и собрать стиральный аппарат, выполняя работу в обратном порядке.

Замена ТЭНа

ТЭН часто требует замены. Он может перегореть от долгой эксплуатации или нестабильного напряжения в электрической сети. От постоянного соприкосновения с водой, трубки нагревательного прибора покрываются накипью.

Поменять ТЭН несложно, надо лишь проделать следующие действия:

  1. Снять заднюю панель, так как чаще всего ТЭН располагается в задней части корпуса.
  2. Отсоединить клеммы подключения электроприбора.
  3. Чтобы вытащить неисправный ТЭН, надо помощью гаечного ключа открутить гайку и отверткой надавить на шпильку. Выкручивающими движениями достать испорченную деталь из уплотнителя.
  4. Установить новую деталь, стараясь, поставить ТЭН ровно, не деформировав уплотнитель.
  5. Вставить на место шпильку, закрутить гайку, подсоединить провода.

Сфотографировав положение деталей и проводов до начала разборки, можно существенно облегчить себе работу.

Амортизаторы и демпферы

Амортизаторы и демпферы предохраняют компоненты стирального устройства от вибрации и преждевременного разрушения. Однако, сами эти элементы быстро изнашиваются и часто требуют замены.

В демпферах достаточно поменять уплотнители. Замена амортизаторов — сложная работа, требующая полной разборки корпуса стиральной машины. С этой проблемой лучше обратиться в сервисный центр.

Определение и починка неисправностей

В основном, проблемы с утюгом возникают из-за неисправной проводки, что выявляется при разборе задней крышки. Также из строя могут выйти предохранитель, ТЭН, термозащита или механизм разбрызгивания пара.

Сетевой шнур

В случае если техника перестает работать, то необходимо проверить состояние сетевого шнура. Для этого потребуется мультиметр. Используя этот прибор, необходимо «прозвонить» (прикоснуться) разные части электрошнура, включенного в розетку. Если загорается светодиод, то неисправность кроется в другом месте. Но когда мигает лампочка, то это указывает на проблему со шнуром. Данная неисправность может быть двух типов: нарушена целостность проводов либо последние неплотно прилегают к контактам. Для устранения первой проблемы нужно найти место перегиба и заизолировать.

ТЭН

Если на первых этапах неисправность не выявлена, следует обратиться к ТЭНу, который скрывается под подошвой. Разобрав прибор, нужно проверить уровень сопротивления нагревательного элемента. В норме этот показатель не превышает 250 Ом (точное значение нужно уточнять в паспорте). Если измерительный прибор показывает бесконечность, то это означает, что ТЭН вышел из строя. В подобных случаях рекомендуют покупать новый утюг, так как замена нагревательного элемента производится вместе с подошвой, что сопоставимо со стоимостью устройства.

Терморегулятор

Проблемы с терморегулятором носят разный характер. Перед разбором утюга необходимо прокрутить деталь до упора. В этот момент должен возникнуть щелчок, свидетельствующий о замыкании контактов. Терморегулятор нужно оставить в таком положении и приступить к дальнейшей проверке компонента.

От данной детали в сторону ТЭНа отходят два контакта, которые необходимо «прозвонить». Эту процедуру нужно повторить, предварительно выкрутив терморегулятор до упора в другую сторону. В первом случае мультиметр должен показать наличие напряжения, во втором — отсутствие.

Терморегуляторы выходят из строя из-за закисления либо загрязнения контактов. Провода нужно зачистить наждачной бумагой и повторно провести проверку мультиметром. Во время процедуры нельзя сильно отгибать пластины. В случае если терморегулятор проворачивается с трудом, то деталь нужно несколько раз провернуть в одну и другую сторону (могут потребоваться плоские пассатижи), а затем натереть узел карандашом.

Предохранитель

В 50 % случаев поломка утюга обусловлена перегоранием предохранителя. Данная деталь размещена под корпусом. Разобрав утюг, нужно проверить состояние предохранителя мультиметром. Если прибор не реагирует, то данную деталь нужно снять и припаять новую.

Система разбрызгивания пара

Неисправность данной системы обусловлена скоплением накипи на деталях утюга. В этом случае потребуется разобрать прибор и зачистить внутренние компоненты.

Западание или отказ работы кнопки подачи пара

Данная неисправность возникает из-за накипи в камере насоса. Последний встроен в ручку утюга, сверху которой размещена кнопка подачи пара. Для устранения неисправности нужно разобрать данную деталь, извлечь насос (компактная коробка) и протолкнуть шарик, который опустился вниз, обратно в камеру.

Забитые отверстия выхода пара

Отсутствие пара обусловлено накоплением накипи в резервуаре утюга. Чтобы исправить это, необходимо размешать столовую ложку лимонной кислоты в стакане воды. Далее полученным раствором нужно заполнить отдельную емкость так, чтобы жидкость покрывала подошву на 1-1,5 сантиметра. Затем данный резервуар с утюгом ставятся на плиту. Дождавшись закипания смеси, нужно выключить огонь, выждать 20 минут и повторить процедуру.

Окисления

Если на первом этапе осмотра утюга неисправность не выявлена, то нужно проверить состояние ТЭНа. Для этого нужно снять заднюю крышку, под которой скрываются клеммы, соединяющие между собой электрошнур и нагревательный элемент.

Что у кого не так

Тефаль

Своеобразием отличается ремонт утюга Тефаль. Первое, корпус у него снимается вместе с верхней крышкой. Второе, носовой винт спрятан под крышкой дозатора воды (слева и в центре на рис.); он виден сквозь полупрозрачный пластик. Третье, чтобы добраться до помп, нужно снять верхнюю крышку уже при снятом корпусе. Ее винт спрятан под кнопками (справа на рис.), и его нужно вывернуть, чтобы можно было снять крышку.

`img-12`

Крепление крышки утюга Тефаль

Наконец, Тефаль – лидер производства беспроводных утюгов. Они бывают нескольких типов: с контактами на площадке, с термоаккумулирующей подошвой, с отбрасываемым (отстреливающимся) шнуром. Первые два для любительского ремонта непригодны, а последний вроде бы неисправный может оказаться вполне рабочим.

Шнур от утюга отбрасывает толкатель, действующий от отдельного триггерного механизма со своей биметаллической пластиной. Т.е., если вы, к примеру, прогладили обшлага и хотите еще подогреть утюг, вставив шнур, а он не лезет, то утюг еще недостаточно остыл. Нужно дать ему еще остыть, вставить шнур, повернуть регулятор на больший нагрев и ждать, пока шнур не отскочит. Неудобно, конечно, поэтому утюги с отстреливаемым шнуром особым спросом не пользуются.

Филипс

Особенность утюгов Филипс – двойной корпус. Напр., популярный Азур сначала разбирается в обычной последовательности, поз. А на рис., но крепление задней крышки – 2 винта снизу. Под декоративным корпусом с помпами оказывается внутренний с защитой (поз. Б), а уже под ним – массивная подошва (фактически, третий корпус) с терморегулятором и термичкой, поз. В.

`img-13`

Разборка утюга Филипс Азур

Бош

`img-14`

Крепление задней крышки утюга Бош

Конструкцию утюгов Бош можно считать типичной, а разборка Бошей даже легче прочих: задняя крышка на одном винте и без хитрых креплений. Чтобы ее снять, нужно, вывернув винт, потянуть назад за вводный шланг сетевого шнура (см. рис. справа), крышка откинется вместе с шарниром, после чего дальнейшая разборка особенностей не имеет.

Браун

`img-15`

Проржавевший парогенератор утюга

Врожденный порок недорогих утюгов Браун – тонкостенный бак парогенератора из оцинкованной стали и крепление кожуха терморегулятора отгибаемыми лапками из нее же. То и другое отлично ржавеет, см. рис. справа, после чего ремонт утюга теряет смысл.

Как сделать пар

`img-16`

Неправильная чистка утюга от накипи

Такой же врожденный порок всех без исключения утюгов с паром – накипь. Удалить ее из неразборного резервуара парогенератора трудно, и ни в коем случае не следует для этого кипятить утюг в сковороде с уксусом, как на рис. Пары уксусной кислоты сделают хрупким пластики, разъедят до шероховатости никель на подошве, а если она с тефлоновым покрытием, то оно начнет отслаиваться. Во-первых, утюг для чистки нужно разобрать до подошвы, см. напр. видео, как чистить Philips 3240:

Проблемы с терморегулятором

Управление температурным режимом осуществляется круглым колесиком. Располагается оно в утюге «Азур» и в других моделях на корпусе под ручкой. При повороте колесика вправо температура нагрева увеличивается, влево — уменьшается вплоть до полного отключения ТЭНа.

Колесико воздействует на термостат посредством специальной втулки или стального уголка и крепится к корпусу при помощи защелок. В утюге «Скарлет» и в других моделях достаточно подцепить регулировочный диск отверткой, чтобы он соскочил.

Принцип действия терморегулятора основан на различных свойствах металлов. При изготовлении данного узла спаиваются две пластины, выполненные из металлов, имеющих неодинаковые коэффициенты линейного расширения. Благодаря этим показателям пластины ведут себя каждая по-своему. Внешне это выглядит так: под влиянием температуры общая пластина искривляется, вызывая размыкание цепи, и утюг включается.

Ручка прибора и пластиковые части корпуса крепятся к металлическим частям защелками либо саморезами. Даже у одного изготовителя моделей бывает множество, и все они имеют конструктивные особенности. Но общие моменты есть у всех видов.

Чтобы разобрать утюг, надо обследовать его острую часть, где имеется одна точка крепления. Например, утюг Philips прячет саморез под ручкой регулировки пара. Чтобы выкрутить винт, следует повернуть ручку до конца влево и потянуть вверх. После удаления регулировочного узла можно открутить саморез. В модели «Браун» винт прячется под крышкой форсунки. Вынуть форсунку можно, слегка потянув на себя. После ее удаления открывается свободный доступ к винту. Другие саморезы или защелки располагаются под задней крышкой прибора.

После того как пластиковую часть корпуса удалось снять, следует рассмотреть терморегулятор утюга. В холодном режиме контакты должны быть замкнуты. Если есть специальный прибор, лучше узел прозвонить. Если прибора нет, можно зачистить контакты мелкой наждачкой, после чего включить утюг в сеть.

Проверка работоспособности ТЭНа

Если утюг совсем не греется, возможно сгорел ТЭН. Если это так, то стоит купить новый утюг, так как замена обойдется почти в ту же сумму. Но прежде всего надо убедиться, что виноват именно ТЭН.

Это выходы нагревательного элемента утюга

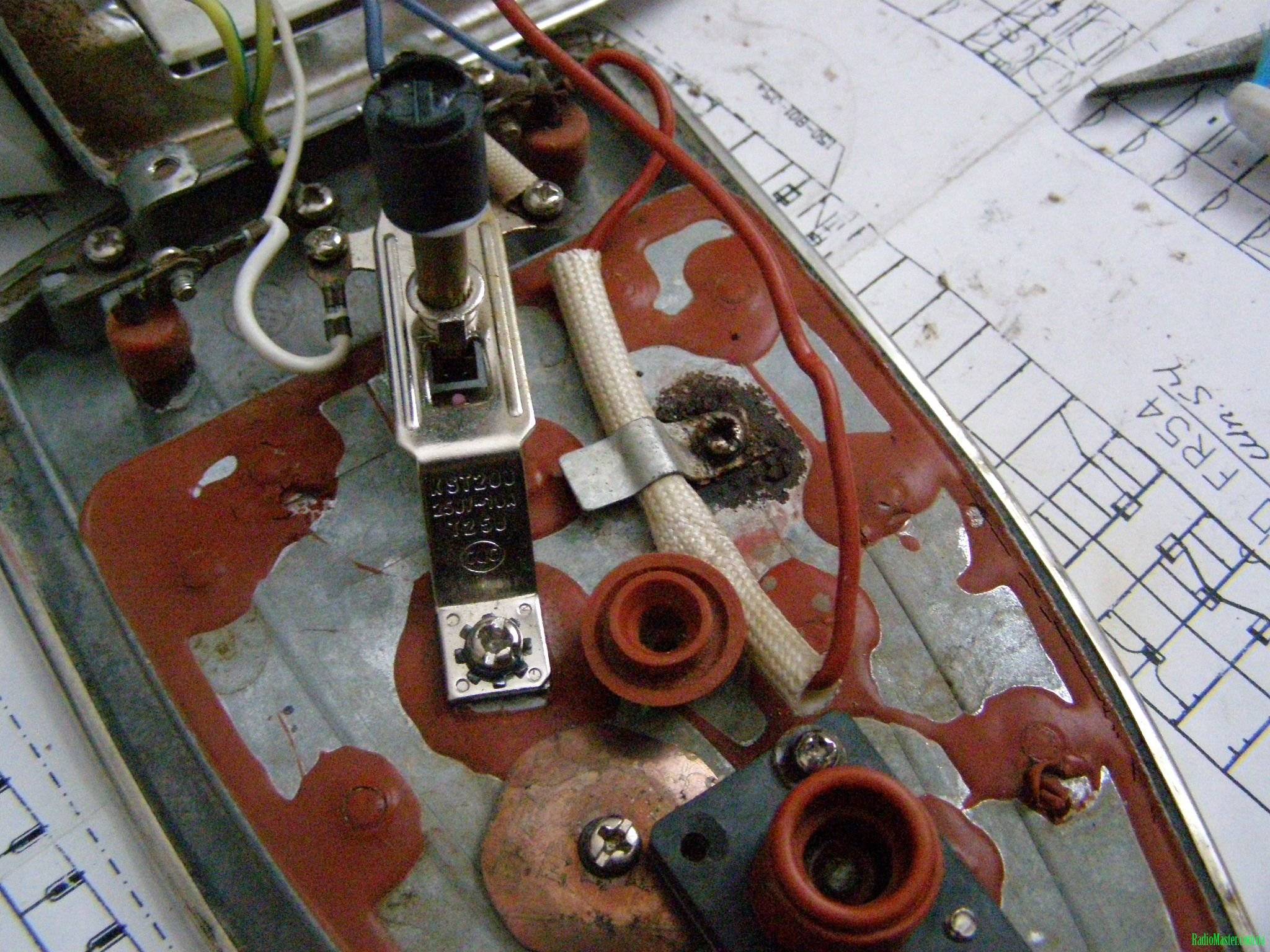

Для того чтобы проверить ТЭН, добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения. Если на дисплее цифры порядка 25о Ом, значит ТЭН в норме, если больше — сгорел. Как уже говорили, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.

Утюг Saturn из Китая

Считается, Сатурн покровительствует субботе. Любые начинания из рук вон плохо идут, получаются уродливым, некрасивым. Сатурн внешним видом удался, функция самоочистки работает плохо. Забегая вперед, скажем: внутри из бачка в камеру нагрева ведет отверстие, прикрываемое трехходовым ниппелем. Функция самоочистки соответствует верхнему положению, проток жидкости максимальный. Практически неработоспособно. Приведем руководство по проведению процедуры:

  1. Выставить нагрев регулятором максимальный.

  2. Рычаг расхода пара поставить на нуль.

  3. Поставить утюг вертикально, включить в розетку.
  4. Подождать, пока погаснет индикатор (управляется общим реле с нагревательным элементом, лампочку в основании ручки отлично видно на фото).
  5. Выключить утюг из розетки.
  6. Над ванной расположить утюг горизонтально.
  7. Выставить рычаг подачи пара в максимальное положение (на фото – капельки).
  8. Подождать, пока вода, пар стекут.

Вода, пар из дырочек политься отказались, после разборки оказалось: 6 из 19 отверстий фэйковые. Другого слова не приходит на ум. Выполнены в одном стиле, площадью бойлера перекрываются только передние 13. Фото подошвы прилагается, можно рассмотреть нужное.

Встала задача понять, почему именно не работает режим самоочистки. Является ли неисправностью. Начинаем разбирать утюг!

Принцип работы электрического утюга

На сегодняшний день схема электрического утюга больше напоминает схему чайника. Если ее рассмотреть более подробно, тогда действительно можно понять, что она практически не имеет никаких отличий.

Как вы одеваетесь? Хотя платья уже не модные, если вы хотите их оценить, вы можете сделать единственное решение для вашего выбора. Смешайте столовую ложку кукурузного крахмала с водой до растворения. Затем поместите раствор в распылительный контейнер.

Утюг у вас больше не соответствует вашим требованиям? Пришло время купить новую модель с более передовыми технологиями. Вот несколько советов, чтобы купить лучшее железо, точную модель, которая вам подходит. Познакомьтесь с магазинами. Прежде чем вы решите выбрать конкретную модель, рекомендуется совершить экскурсию по магазинам, которые признаны за продажу бытовой техники

Сравните разные модели друг с другом, но обратите внимание на соотношение цены и качества

Для того чтобы ваш утюг начал нагреваться к нему необходимо подать напряжение. Для быстрого нагрева производители обычно используют мощные тэны. И мощность может колебаться от 1000 2200 Вт. Если эту мощность проводить через него регулярно, тогда его подошва может покраснеть. В этом случае использовать утюг для глажки вещей просто станет невозможно. Например, для глажки капроновых вещей вам потребуется температура от 95 до 110 градусов. Именно поэтому для регулирования температуры многие производители устанавливают на утюге регулятор.

Управлять регулировкой температуры можно круглой ручки, которая располагается на центральной ручке утюга. Если осуществлять поворот ручки по часовой стрелке, тогда температура будет значительно увеличиваться.

Вращение с ручки на узел терморегулятора будет подаваться через переходник в виде втулки. Для того чтобы снять терморегулятор с ручки утюга его необходимо будет просто поддеть с помощью отвертки.

Работа терморегулятора утюга Philips имеет похожее устройство работы регулятора. В его конструкцию встроенная специальная биметаллическая пластина. Именно она и обеспечивает регулировку температуры. Когда температура начинает повышаться, тогда и пластина начинает расширяться. Когда она расширится до определенного размера, тогда пластина подаст знак регулятору, и он остановит нагрев утюга.

В терморегуляторе на утюге эта пластина будет автоматически связываться с бистабильным выключателем. Они имеют достаточно простой принцип работы. При нагреве утюга до определенной температуры пластины начнут расширяться и в итоге сомкнутся. Если они сомкнуться тогда нагрев автоматически остановится. При включении или выключении регулятора утюг автоматически будет издавать щелчок, который имеет характерный звук. Ремонт утюга своими руками может потребоваться, в случае если терморегулятор сломается. Если , тогда возможной причиной поломки может стать его терморегулятор.

Чтобы избежать этой проблемы вам необходимо установить на утюг предохранитель. Если температура в вашем устройстве превысит отметку в 240 градусов, тогда предохранитель автоматически разорвет цепь. При этом в каком положении будет находиться ручка утюга не имеет значения.

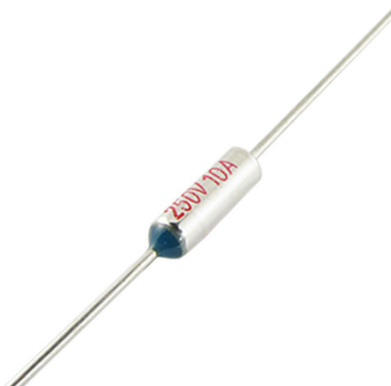

На сегодняшний день термопредохранители могут иметь три вида конструкции. Если лампочка на утюге будет светить, а его подошва не будет нагреваться, тогда проблема заключается в обрыве обмотки тэна. Вот вам фото, на котором показана схема электрического утюга. Благодаря ей вы сможете понять как устроено ваше устройство.

Напряжение к вашему устройству поступает через сетевой шнур. Если к вашему утюгу не поступает электричество, тогда необходимо проводить его ремонт.

Повреждение предохранителя

Основная функция предохранителя — разъединение электрической цепи, если температура ТЭНа превысит допустимое значение. Предохранители бывают одноразовые и многоразовые. Соответственно, первые рассчитаны только на одно срабатывание, после чего дальнейшая эксплуатация утюга невозможна. Вторые присутствуют во всех современных моделях утюгов и способны на многократное включение/выключение.

Определить неисправность предохранителя можно с помощью «прозвонки». Если лампочка не загорается, то в неисправности виноват именно предохранитель. Выходом из этой ситуации может стать изъятие предохранителя и закорачивание в этой части электрической цепи.

Повреждение системы отпаривания

Если неисправность заключается в том, что не работает отпариватель утюга, то, причина может крыться в накипи.

Для этого воспользуйтесь лимонным раствором. Залейте его в утюг и включите режим отпаривания. Дождитесь окончания и промойте утюг дистилированной водой.

Источник

Устройство и основные неисправности утюгов Philips

Даже для тех, кто не очень хорошо разбирается в технических вопросах, устройство современного парового утюжка будет понятным. Принцип работы у большинства гладильных систем (независимо от фирмы-производителя) один и тот же.

В горловину для залива воды набирается чистая жидкость. Когда посредством шнура в прибор подается электроэнергия, трубчатый электронагреватель (далее также – ТЭН) начинает разогревать подошву вместе с камерой парогенератора. Температура нагрева регулируется вращением терморегулятора.

Основные элементы утюгов Philips

В верхней части корпуса, рядом с ручкой, располагаются кнопки и рычажки, регулирующие подачу пара. Вода из встроенной емкости поступает в камеру парогенератора, соединенную с подошвой. Нагреваясь, вода становится паром и выходит через отверстия основания, проникая в волокна ткани.

Основные повреждения

В любой конструкции есть детали, которые подвергаются нагрузке больше, чем другие элементы. Они чаще всего и выходят из строя. Кроме того, на долговечность электроутюгов влияют:

  • выбор правильного режима глажки;
  • качество воды, используемой для парообразования.

В таблице приведены наиболее часто встречающиеся поломки утюжков Philips:

Иллюстрация

Описание поломки

Повреждение целостности сетевого шнура ­– наиболее распространенная поломка. Во время глажки кабель многократно изгибается и перекручивается. В результате нарушается изоляция или контакт одного из проводов с разъемом в утюжке. Это может привести к короткому замыканию или поражению человека электрическим током. Если нарушен контакт в соединении, его можно восстановить. При ремонте выполните замену шнура новым, с термостойкой изоляцией. В крайнем случае, временно изолируйте оголившиеся контакты



Из-за накипи из отверстий в подошве выходит недостаточное количество пара и плохо пропаривается одежда. Дефект наблюдается при длительном использовании жесткой водопроводной воды.

Накипь из подошвы можно удалить, погрузив ее в концентрированный раствор лимонной или уксусной кислоты. Чтобы очистить основание, нужно разобрать корпус. Если хорошо почистить паровые отверстия ватной палочкой, смоченной в растворе уксуса или лимонной кислоты, то можно избавиться от данного дефекта на время



Терморегулятор не регулирует температуру, а утюг не греется. Причина, как правило, кроется в том, что пыль, грязь и ворс от тканей, накапливающиеся со временем, мешают правильной работе контактной группы регулятора температуры. Из-за этого на ТЭН не подается напряжение, либо он отключается раньше положенного времени. Для восстановления работоспособности нужно разобрать корпус утюжка и прочистить контактную группу в терморегуляторе. Для очистки контактов можно использовать мелкую наждачную бумагу или любой острый металлический предмет

  Более 50% поломок электроутюгов происходят из-за неисправности термопредохранителя. Он размыкает электрическую цепь, если температура подошвы превышает предельно допустимую. Дефект лечится заменой детали, для чего придется полностью разобрать утюг. Целостность предохранителя проверяется мультиметром


Поломка трубчатого электронагревателя часто приводит к тому, что утюжок не нагревается. Так как ТЭН встроен в подошву, его замена по финансовым затратам сопоставима с покупкой нового утюга. Чтобы проверить целостность детали, нужно разобрать гладильный прибор и прозвонить ТЭН мультиметром (см. фото). Если нагреватель исправен, его сопротивление должно быть в пределах 20–45 Ом. Обрыв цепи означает, что нагреватель вышел из строя

Из предложенного видеосюжета читатели могут узнать, как полностью избавиться от накипи, пыли и грязи в утюжке Philips GC 3320:

Особенности утюгов браун

Утюг устроен достаточно просто, и если вы обладаете хотя бы начальными познаниями в технике, то легко сможете его отремонтировать

Главное – запаситесь терпением и держите перед глазами этот мастер-класс, чтобы не упустить ничего важного. Обычно причина того, что подошва утюга остаётся холодной, кроется в отсутствии тока в каком-нибудь из узлов электроцепи утюга

Модель Браун Фристайл оснащена функцией автоматического отключения утюга, если он находится без движения, за которую отвечает специальный блок, в этом его особенность. И, как всякий технический наворот, зачастую именно он является причиной поломки. По статистике, на первом месте по ремонтам стоит накипь на подошве отпаривателей, а на втором – неисправность модуля позиционной защиты. Но чтобы знать, где его искать, нужно познакомиться с электрической схемой вашего утюга.
