Ремонт теплообменника газовой колонки своими руками: основные этапы пайки медного радиатора

Причины течи

Частой причиной течи является латунный или медный радиатор. Поскольку производители изготавливают некоторые элементы не из чистой меди, а с добавлением примесей, эти места быстрее окисляются. В итоге теплообменник поддается коррозии или прогорает.

Дополнительной причиной поломки является способ обеззараживания воды в регионе. Чаще всего для этих целей применяют двуокись хлора. При нагреве в трубках радиатора хлор вступает в реакцию с медью, что способствует разрушению и образованию свищей. Доказано, что в местах с обеззараживанием методом озонирования таких проблем с газовыми колонками не возникает.

Ремонт теплообменника

Если проблема незначительная, то вполне можно произвести ремонт теплообменника своими руками, и для этого не понадобится больших усилий. Незначительную накипь из системы можно удалить с помощью специальных средств, которые ее разъедают. Возможно, для этого придется несколько раз сделать промывку, чтобы достичь необходимого результата. Незначительную течь можно попробовать запаять, воспользовавшись паяльной кислотой и мощным паяльником, или применить холодную сварку.

Если же проблема данными методами не решается, то в этом случае лучше поручить ремонт теплообменников газовых котлов и колонок специалистам, которые имеют необходимый опыт и оборудование для достижения нужного результата

При этом особое внимание следует уделить новому теплообменнику, который должен отличаться качеством и надежностью. Пусть он будет стоить немного дороже, но в будущем это поможет избавиться от многих проблем с газовой колонкой

Способы пайки

Существует три основных способа пайки теплообменника в газовой колонке. Они отличаются применяемыми инструментами.

С помощью паяльника

В данном случае для пайки понадобится хороший паяльник, мощностью более 100 Вт, припой и флюс.

В первую очередь, на место пайки наносится флюс – специальная паста, канифоль или аспирин. Этот компонент позволяет очистить поверхность от окиси, чтобы припой распределился равномернее.

Далее медную трубку разогревают паяльником и постепенно наносят на нее припой. Желательно, чтобы припой расплавлялся от горячей поверхности трубы, а не при соприкосновении с паяльником.

Слой припоя должен достигнуть 1-2 мм, чтобы место пайки выдержало давление теплоносителя в контуре.

Газовая горелка

Для пайки дыр в теплообменнике таким способом потребуется горелка, баллон со сжиженным газом, припой и флюс. После подключения горелки ее поджигают, регулируют интенсивность пламени – оно не должно быть высоким, чтобы не повредить элементы теплоносителя газовой колонки во время пайки.

Свищ в медной трубе подсушивают горелкой, чтобы устранить остатки влаги. Наносят флюс (обычно это порошок буры). Затем начинают постепенно прогревать саму трубу, чтобы наносимый далее припой начал плавиться.

По завершении пайки остатки флюса тщательно удаляют, чтобы он не разъедал поверхность трубы теплообменника.

Холодная сварка

При использовании химического способа пайки при помощи холодной сварки желательно воспользоваться таким материалом, который сохранит прочность и не расплавится при соприкосновении с горячей водой. В противном случае, в пластинчатом паяном теплообменнике вновь образуется свищ, и работу придется начинать сначала.

При работе с холодной сваркой требуются перчатки для защиты рук. Немного вещества следует размять в руках примерно в течение 3 минут. Когда сварка начнет затвердевать, заплатку прикладывают к месту протечки и плотно прижимают до тех пор, пока она не схватится окончательно.

В тех случаях, когда теплообменник потек сразу в нескольких местах, либо свищи очень большие, желательно припаять заплатку из пластинки меди или же отрезка медной трубки.

Как запаять теплообменник газовой колонки

Подготовка к пайке

Прежде всего, нужно снять кожух с колонки. Делать это нужно аккуратно, отключив прежде провода от дисплея. В некоторых моделях водонагревателей, например Нева 4510, перед этим следует снять регуляторы газа и давления.

Далее включается вода и находится место протечки. Часто оно находится на сгибе труб теплообменника возле обрешетки. Если оно легкодоступно, можно будет запаять свищ, не снимая колонку.

Если же прямого доступа нет, и свищ находится изнутри радиатора, нужно будет разобрать колонку и снять теплообменник.

В современных колонках есть специальная заглушка для слива воды, открыв которую жидкость сливают в подставленную емкость. Остатки влаги продуваются компрессором или пылесосом.

Это важно, потому что во время пайки жидкость будет закипать и испаряться, создавать давление и сдувать припой через свищ. Последний этап подготовки – зачистка и обезжиривание места протечки

Делается это с помощью мелкозернистой наждачной бумаги

Зачищать нужно аккуратно, чтобы не сделать сквозное отверстие, так как трубы в теплообменнике могут быть очень тонкими. После этого очищенную трубку протирают любым растворителем или уайт-спиритом, чтобы убрать остатки грязи и жира

Делается это с помощью мелкозернистой наждачной бумаги. Зачищать нужно аккуратно, чтобы не сделать сквозное отверстие, так как трубы в теплообменнике могут быть очень тонкими. После этого очищенную трубку протирают любым растворителем или уайт-спиритом, чтобы убрать остатки грязи и жира

Последний этап подготовки – зачистка и обезжиривание места протечки. Делается это с помощью мелкозернистой наждачной бумаги. Зачищать нужно аккуратно, чтобы не сделать сквозное отверстие, так как трубы в теплообменнике могут быть очень тонкими. После этого очищенную трубку протирают любым растворителем или уайт-спиритом, чтобы убрать остатки грязи и жира.

Способы пайки

Запаять теплообменник газовой колонки можно тремя способами:

Мощным паяльником

Чтобы запаять место свища своими руками вам понадобится паяльник мощностью около 110 Вт, флюс и припой.

Первый этап пайки – нанесение флюса. Это вещество, очищающее поверхность материала от окислов и позволяющее равномернее растекаться припою. Лучше всего подойдет флюс паста с содержанием меди. Если ее нет в наличии, можно воспользоваться обычной канифолью или таблеткой аспирина.

Горелкой с газовым баллоном

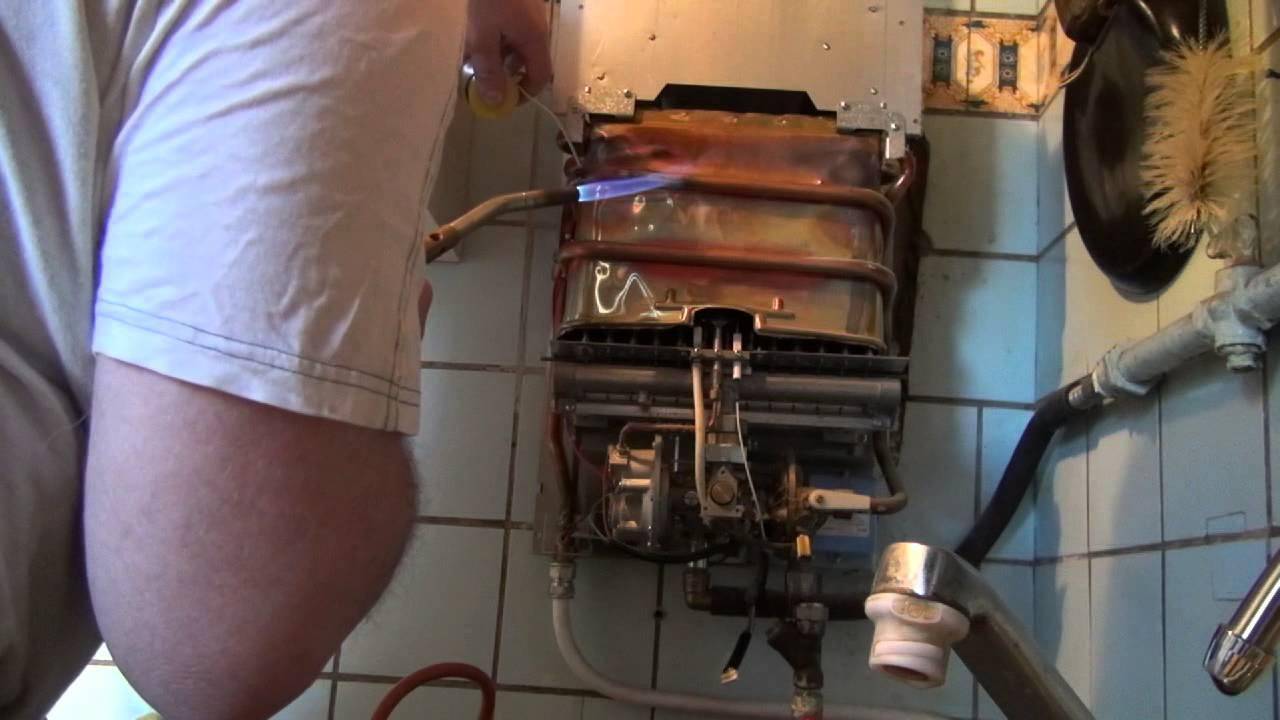

Понадобится горелка, небольшой баллон с газом, флюс, припой. Горелка подключается к баллону и поджигается. Нужно выбрать не очень сильное пламя, чтобы не повредить радиатор колонки.

Сначала место протечки хорошо прогревается. Это делается для того, чтобы остатки влаги в трубах испарились. После этого нагревается труба и к ней подводится припой.

После пайки обязательно нужно убрать остатки флюса, потому что он содержит кислоту и может в дальнейшем разъедать стенки труб теплообменника.

Холодной сваркой

Важно подобрать холодную сварку, которая не расплавится от горячей воды. Все действия нужно производить в защитных перчатках

Из упаковки достается небольшое количество холодной сварки

Нужно разминать ее в руках около трех минут. Как только материал начнет застывать, нужно его приложить к месту свища и крепко держать до полного застывания

Из упаковки достается небольшое количество холодной сварки. Нужно разминать ее в руках около трех минут. Как только материал начнет застывать, нужно его приложить к месту свища и крепко держать до полного застывания.

Если на трубке теплообменника находится несколько свищей рядом или дырка в трубке большая, нужно припаять медную латку. Также можно сделать напайку из отрезка медной трубы.

Как проверить герметичность

По окончании пайки газовых колонок нужно проверить герметичность всех труб. Для этого их тщательно осматривают, чтобы увидеть даже самые мелкие свищи – об их наличии свидетельствуют мелкие зеленые пятна. Во избежание повторного разбора колонки в ближайшее время, эти дефекты также зачищают и пропаивают.

После этого к газовой колонке с паяным теплообменником нужно подключить воду и открыть кран.

В самом конце котел с газовой колонкой включают, чтобы проверить ее работоспособность при контакте с горячей водой. При этом участки пайки можно протереть сухой салфеткой, чтобы обнаружить малейшие признаки влаги.

Исключение других неисправностей колонки

Чаще всего можно столкнуться с ситуацией, когда колонка изначально не разжигает пламя. Для начала следует определить, что конкретно привело к этому. Ведь проблема может оказаться вовсе не в теплообменнике, а, к примеру, в севших батарейках. Поэтому без диагностики не обойтись. Более того часть поломок можно устранить собственноручно, а в некоторых случаях предстоит вызвать специалиста из газовой службы.

Внешний осмотр водонагревателя

Грамотная диагностика позволит оперативно выполнить ремонт своими силами.

Не рекомендуется выполнять самостоятельный ремонт, если газовая колонка находится на гарантии. Сервисная служба может снять устройство с гарантийного обслуживания

Существует ряд элементарных действий, которые следует выполнить прежде, чем отправиться исследовать водонагревательное устройство изнутри:

1. Замена батарейки и чистка контактов питания.
2. Проверка тяги дымохода и наличия напора в системе холодного водоснабжения.
3. Проверка предохранителя (для колонок с турбонаддувом). Можно перевернуть вилку в выключателе, чтобы поменять расположение фазы — актуально для импортных моделей, так как они достаточно чувствительны к этому.
4. Чистка сетчатого фильтра. Это грязевик, который можно обнаружить на трубе, подающей холодную воду. Зачастую сеточка является конструктивной составляющей водяного узла.
5. Понаблюдать за запальными электродами. Для этого достаточно открыть кран горячей воды, после чего должны образовываться искры. Если камера закрыта, то можно прислушаться к корпусу. Должны прослушиваться характерные звуки по типу щелканья зарядов.

Вышеперечисленные действия не всегда могут помочь. Тогда предстоит заглянуть внутрь колонки, для чего предстоит снять корпус.

Каждый ремонт газовой колонки должен начинаться с проверки батареек и чистки контактов, если они окислились. Также нужно осмотреть и почистить запальник. Существуют модели колонок, которые обладают небольшим окошком для доступа к электродам, которые можно почистить кистью

Поиск неисправности внутри колонки

Если внешний осмотр и замена батареек не помогли, то можно приступать к поиску неисправностей непосредственно внутри устройства.

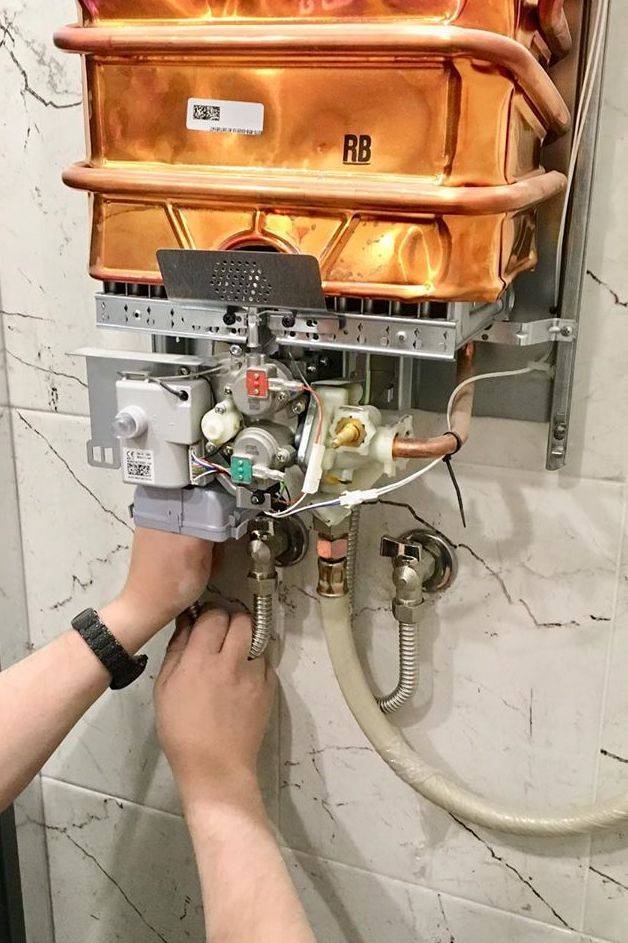

Для этого необходимо снять кожух водонагревателя и по очереди проверить основные узлы. Лучше выполнять все действия с помощником. Его следует попросить открыть горячую воду, а самому необходимо следить за перемещениями штока. В обязанности данного элемента входит воздействие на нажимную пластину, чтобы ее отодвинуть от кнопки микровыключателя.

В случае, когда толкатель не выполняет никаких движений, то с вероятность в 100% проблема кроется в водяном блоке. При возникновении данной проблемы необходимо разобрать блок, чтобы почистить и поменять в нем мембрану.

Также шток может надавливать на пластину, но кнопка при этом останется нажатой. В данном случае необходимо проверить водяной регулятор на наличие накипи. Ее следует найти и почистить.

Если же все вышеуказанные элементы работают в нормальном режиме, кнопка отжимается, но искры не образовываются, то в данной ситуации виновником может выступать сам микровыключатель. Чтобы в этом убедиться, необходимо отключить его разъемы и зажать две клеммы отверткой. Если в данном случае сразу начнут образовываться искры, то переключатель вышел из строя и его следует заменить.

Проверять путем замыкания необходимо разъем, который подсоединяется к импульсному блоку. Штекер микропереключателя при этом не следует трогать

Также может выйти из строя электромагнитный клапан, из-за чего не будет подаваться газ. Для этого следует проверить каждый из датчиков в цепи путем поочередного замыкания. Также можно использовать мультиметр для прозвонки.

О ремонте газовых колонок на примере популярных марок

Даже у самых опытных производителей есть слабые места в оборудовании, которые встречаются наиболее часто. Главное, не проводить ремонт на месте самостоятельно, если ещё действует гарантийное обслуживание. Иначе возникают проблемы. От грязи легко избавиться самостоятельно.

Bosch

В данном случае самым слабым местом считается термопара из металла. Розжиг и горение страдают от этого уже спустя пару лет активной эксплуатации. Распространена ситуация, когда при включении воды сама колонка не включается, либо самопроизвольно гаснет. Самостоятельная зачистка элемента устраняет дефекты временно. Велика вероятность, что спустя некоторое время деталь всё равно придётся заменить.

Водонагреватель Bosch

Распространена проблема со смещением трубы запальника из-за того, что она закреплена недостаточно жёстко. В этом случае деталь просто возвращают на место.

Юнкерс

Больше всего жалоб поступает на систему розжига той или иной модели. Становится сложно нагревать воду из-за того, что фитили и горелки постоянно гаснут. Требуется время от времени проверять этот узел на сохранение работоспособности, давление.

Система розжига газовой колонки

Power

В целом качество сборки газовых колонок бренда Power остаётся высоким, слабые места отсутствуют. Практически не удалось выявить недостатков, характерных именно для этого производителя.

Газовая колонка Power

Вектор

Неправильная сборка и запчасти низкого качества — главная причина, по которой указанная техника выходит из строя раньше положенного срока. Например, в блоке питания окисляются контакты. В этом случае не помогает даже полная замена батареек. Эти места требуется тщательно зачистить для качественного нагрева в дальнейшем. На водяном клапане часто наблюдают зависающий шток.

Газовые колонки Вектор

Процесс очищения колонки от копоти

Продукты выгорания топлива с течением времени покрывают нижнюю поверхность радиаторных пластин. Очистку от копоти проводят при площади загрязнений более 30%, в большинстве случаев ее совмещают с удалением накипи.

Для проведения данной операции приготовьте следующий инвентарь:

• разводной сантехнический ключ, рассчитанный на работу с гайками сгонов;
• набор крестообразных и плоских отверток, стамеску;
• пассатижи и плоскогубцы;
• расходные материалы — паронитовые прокладки, льноволокно.

При одинаковом принципе работы газовые установки обладают различными схемами сборки, поэтому santehnikportal.ru рекомендует использовать общие этапы их разборки для извлечения теплообменника:

1. Отключите подачу воды и газа, снимите верхний защитный кожух и ручки, отсоедините от теплообменника подводящий воду патрубок, извлеките фиксирующие защелки и отведите его в сторону.
2. Аналогичным образом поступите с выходным патрубком змеевика, отвинчивая от него гибкую подводку, с обоих отводов извлеките фильтры грубой очистки.
3. Снимите и отведите в бок датчик обратной тяги, от рамы агрегата отвинтите блок газовых горелок и извлеките его наружу.
4. Отщелкните от корпуса колонки фиксирующую пластину и снимите скобки, удерживающие теплообменник, открутите дополнительные винты, закрепляющие корпус змеевика, после чего извлеките его наружу.

Теплообменник несложно очистить от сажи своими руками, применяя один из следующих методов:

1. Поместите змеевик в пластиковый таз с теплой водой и добавьте в нее бытовое средство для мытья посуды или натертое хозяйственное мыло, мягкой губкой протрите маслянистый налет сажи.
2. При одновременной очистке от сажи и накипи в перевернутый теплообменник залейте чистящий раствор и оставьте его в таком положении на несколько часов.
3. Поскольку блок газовых горелок во время демонтажа змеевика снимается, то его также можете почистить, опустив в таз с водой и бытовым средством для мытья посуды и протирая губкой загрязненные участки.

После проведения очистки несколько раз промойте змеевик в теплой воде и тщательно просушите, иначе, попавшая в мелкие каналы запальника и фитилей, жидкость будет препятствовать прохождению газа.

Таким образом, для эффективной работы водонагревателя нужно знать, как почистить газовую колонку от накипи и сажи, и выполнять чистку регулярно. Для очищения змеевика применяются разные химические и бытовые средств для удаления нерастворимых оксидов солей. Все работы можно провести своими руками, но в процессе нужно быть осторожным и четко следовать представленной инструкции.

Видео пример, как можно быстро почистить газовый водонагреватель Аристон:

Ремонт фланцев

Иногда пайка может потребоваться медным патрубкам, расположенным на стыке водопровода с выходной трубой теплообменника. В данном случае можно воспользоваться кусками медной трубы с фланцами и накидными гайками-американками – их обычно применяют для монтажа системы подачи воды из медных труб.

Если в наличии прямые отрезки трубы, дорабатывать их не нужно, а вот изогнутые куски нужно обрезать. На месте изгиба отпиливают кусок трубы с фланцем. Расширенный участок трубы, расположенный с другой стороны, также нужно отпилить. Он будет использован впоследствии как соединительное кольцо.

Теперь нужно отрезать треснувший фланец с патрубка на газовой колонке. Его длина должна соответствовать заготовленной заранее трубке с новым фланцем.

Прежде чем начинать дальнейшую стыковку, стоит убедиться, что элементы совмещаются между собой свободно – патрубок теплообменника входит в кольцо с некоторым зазором.

Чтобы улучшить сцепление, перед пайкой поверхность трубки и кольца рекомендуется зашлифовать мелким наждаком до полного устранения слоя окиси. Поверх подготовленных участков паяльником мощностью 60-100 Вт наносят тонкий слой припоя, можно использовать оловянно-свинцовый ПОС-61. Флюсом в данном случае может быть как соляная кислота, гашенная цинком, так и канифоль или аспирин.

Начиная пайку трубки с фланцем, обратите внимание, чтобы место стыковки двух труб располагалось по центру соединительного кольца. В тех случаях, когда после нанесения слоя припоя на поверхность трубок, они не будут входить в кольцо, поверхность следует прогреть паяльником, чтобы расплавить припой

Проследите, что накидная гайка надета на трубку прежде, чем будет начата пайка.

Когда стыковка элементов завершена, и они расположились должным образом, пайку теплообменника завершают. Для этого зазоры между элементами заливают расплавленным припоем.

Как почистить?

Поскольку со временем внутри теплообменника начинает образовываться и собираться накипь, особенно если поступающая в колонку вода жесткая и нагревается она до высокой температуры, то в перечень работ по регулярному обслуживанию такого оборудования включают очистку от этой накипи. Ее рекомендуют проводить примерно раз в год, а если появилась необходимость (колонка стала хуже нагревать воду), то даже чаще.

В домашних условиях лучшим выбором для чистки считается пищевая лимонная кислота, поскольку это недорогое и распространенное средство без резкого запаха. Не забудьте о защите тела при чистке теплообменника, поэтому заранее подготовьте перчатки и соответствующую одежду.

Далее действуйте так:

• Растворите порошок из большой упаковки лимонной кислоты (100 г) в 350-1000 мл воды.
• Аккуратно влейте с помощью воронки полученный раствор внутрь теплообменника, после чего положите деталь в емкость и оставьте на 15-60 минут.
• Для более эффективной очистки можно также подогреть емкость на плите до +60+80°C.
• Далее промойте деталь под проточной холодной водой, дождитесь полного высыхания и установите теплообменник обратно.

О том, как очистить радиатор от сажи, смотрите в виде канала «TVorim» на Youtube.

Похожие материалы:

Организация доступа к системе управления

Внимание!

Отключите подачу электропитания на котел внешним выключателем перед началом выполнения следующих операций.

Поверка состояния предохранителей

1. Снять заднюю крышку на панели управления

(Рис. 1.54);

1. Вынуть предохранители (Рис. 1.55).

Демонтаж таймера

1. Рассоединить электрический разъем “P1” от таймера (Рис. 1.56);
2. Открутить винты “Q1” (Рис. 1.57);
3. Вынуть таймер из панели управления (Рис. 1.58).

Демонтаж платы управления

1. Отключить котел от электропитания
2. Снять заднюю крышку панели управления
3. Рассоединить все электрические разъемы на плате управления
4. Открутить винты “R1” (Рис. 1.59);
5. Отсоединить переднюю декоративную панель от основания панели управления

1. Выкрутить винты “S1” и достать плату управления (Рис. 1.60).

Пайка теплообменника газовой колонки

Пайка устройства теплообмена газового оборудования выполняется при разгерметизации элемента. Чаще всего, появление свищей в медных теплообменниках связано с некачественной, жесткой водой. Так, в большинстве городов, сегодня, воду обеззараживают при помощи хлора. Нагреваясь, хлор в воде вступает в реакцию с медью (материалом изготовления теплообменника), образуя хлорид меди. В результате стенки и трубки теплообменника начинают разрушаться изнутри. К разрыву стенок теплообменника может привести и замерзшая вода в системе, наличие блуждающих токов.

Осуществить пайку теплообменника можно тремя способами:

• с помощью паяльника мощностью не менее 100 Вт.;
• при помощи горелки с газовым баллоном;
• холодной сваркой.

В некоторых моделях газовых колонок перед пайкой следует снять регуляторы газа и давления

Перед нанесением припоя, следует зачистить поверхность радиатора. Обрабатывать следует не только зияющие свищи, но и зеленоватые пятна на поверхности теплообменника, которые сигнализируют об истончении металла.

Заменить ее можно более доступной канифолью. В среднем, хорошая пайка держится полгода. Снизить вероятность образования новых протечек может заземление колонки. Продлить срок службы теплообменника можно, установив на вход системы фильтр, очищающий и смягчающий воду.

Причины выхода теплообменников из строя

Период эксплуатации определяется прежде всего тем, каким образом обеззараживается вода в городском водопроводе. На территории России применяют или чистый хлор, или двуокись хлора. Когда водяной поток, идущий по медной трубке, нагревается, это приводит к бурной химической реакции. Хлорид меди уступает чистому металлу по прочности, и потому довольно быстро появляются свищи. Больше всего повезло жителям городов, где водопроводная вода озонируется.

Но таких населенных пунктов еще очень мало. Дороговизна современного решения не позволяет рассчитывать на быстрое распространение озонирования. Мало того, сейчас производители начали всячески экономить. И если раньше с толстыми трубками теплообменников неприятности случались довольно редко, то теперь повсеместно используется тонкая медь низкого качества. Срок службы изделий ощутимо снизился.

Что нужно для пайки

Перед началом работ необходимо убедиться в наличии следующих устройств и веществ:

• инструменты для подготовки труб;
• флюс и припой для пайки медных труб;
• паяльник, газовая горелка или другие аппараты для подготовки припоя.

На первой стадии необходимо должным образом подготовить элементы будущей конструкции: с помощью трубореза обрезать трубы до нужной длины, посредством фаскоснимателей создать на концах изделий ровные фаски без заусенцев, используя труборасширитель, подогнать диаметр одной трубы так, чтобы в неё входила вторая.

Фаскосниматели выполняются в форме карандашей или круглыми. Последний вариант удобнее, но стоит дороже, а максимальный диаметр обрабатываемой поверхности — 3,6 мм.

Перед тем, как расширять трубу, её надо предварительно прогреть или отжечь, иначе неизбежны многочисленные механические повреждения, угрожающие дальнейшей герметичности трубопровода.

Изнутри трубы чистят с помощью ёршиков или мягких губок, снаружи — посредством щёток.

Как и чем почистить и промыть радиатор газовой колонки

Калорифер кроме термической и гидравлической нагрузки испытывает еще несколько неблагоприятных воздействий. На срок эксплуатации и работоспособность радиатора влияет:

• жесткая вода, приводящая к образованию накипи;

нагар, появляющийся на пластинах теплообменника и провоцирующий перегрев корпуса.

Для продления срока службы колонки необходима регулярная профилактика внутреннего устройства. Во время технического обслуживания удаляют внутренние и наружные загрязнения. Чистка выполняется следующим способом:

• Удаление накипи — отложения образуются в результате естественной химической реакции, возникающей в процессе нагрева жидкости. При достижении 65°С и выше, органические вещества начинают твердеть и закрепляться на внутренней полости теплообменника. Результатом химической реакции становится зарастание труб. Ухудшается напор воды. После того как радиатор забился, полностью прекращается работа колонки.Промыть радиатор газовой колонки можно в домашних условиях, либо в специализированном сервисном центре. Работы выполняются в следующем порядке:

1. Очистить радиатор от накипи в домашних условиях можно любой кислотой: лимонной или уксусной. Раствор заливают внутрь змеевика и оставляют на ночь.Можно использовать средства для удаления накипи, продаваемые в магазинах бытовой химии: Антинакипин, Силит и подобные. Особенности применения жидкости для промывки описаны в инструкции на упаковке.

Профессиональное обслуживание проводится на дому (при небольших загрязнениях), либо в сервисных центрах. Теплообменник промывают средствами для очистки под давлением. С этой целью применяется промывочный насос.Профессиональная чистка теплообменника газовой водогрейной колонки от накипи устраняет даже сильные загрязнения с минимальным вредом для внутренней поверхности труб.

Устранение сажи — нагар возникает как следствие неполного сгорания газа. Чаще от нагара страдают колонки, подключенные к пропану (сжиженному газу). Чтобы самостоятельно промыть пластинчатый радиатор потребуется обычный мыльный раствор и грубая щетка с длинным ворсом. Одновременно с мытьем корпуса змеевика потребуется очистить сажу на горелке.

Выполняя простые описанные выше действия можно отремонтировать теплообменник своими руками. Если что-то из описанного выше вызывает сложность, лучше вызвать мастера, способного выполнить обслуживание газового водонагревателя. Профилактический сервис в среднем обойдется в 400-800 руб. При этом срок службы колонки существенно увеличится и получится избежать дорогостоящего ремонта.

Особенности разных моделей

Перед тем, как приступить к пайке теплообменника своими руками, следует учесть конструктивные особенности модели водонагревателя. Не рекомендуется паять теплообменники китайских фирм, таких как Вектор. Трубы в них изготовлены из очень тонкой меди, при пайке могут появиться новые отверстия. Теплообменники дешевых водонагревателей в случае поломки нужно заменить.

Газовая колонка Вектор

Одними из самых надежных считаются колонки немецких фирм, например Оазис. Они оснащены медными теплообменниками с повышенным сроком службы. Стоимость комплектующих деталей здесь выше, поэтому ремонт оправдан. Запаяв свищ на радиаторе колонки Оазис можно намного продлить срок ее службы.

Колонки средней ценовой категории, такие как российские Нева и шведские Электролюкс также подлежат ремонту. В них стоят медные радиаторы с антикоррозийным покрытием. Пайка позволяет устранить свищи и протечки.

Как устроен теплообменник

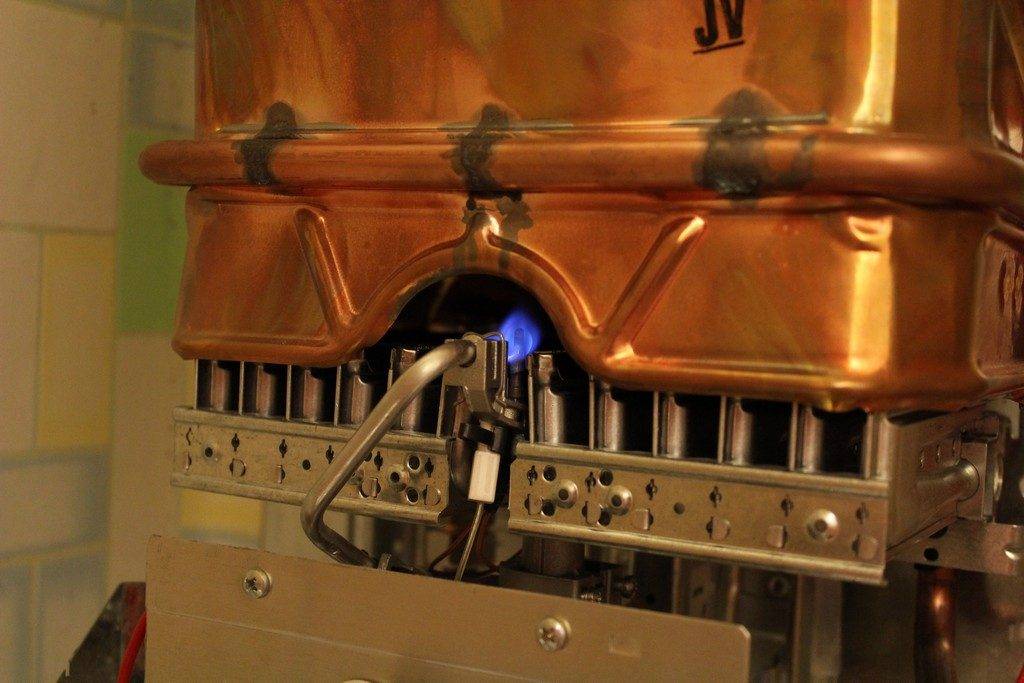

Теплообменник, или радиатор, создан для нагрева воды от горелки. Поток протекает по трубкам змеевика, мгновенно прогреваясь от горящего топлива. Чаще всего блок бывает стальной или медный. Сколько весит устройство? Медный прибор — от 3 до 3,5 кг. Стальной аппарат намного тяжелее, по этой причине он обладает более низким КПД.

Особенности стального изделия:

• Более низкая стоимость по сравнению с медным.
• Благодаря пластичности материала нагрев не наносит вреда поверхности.
• Отличается стойкостью к коррозии.

Медный прибор:

• Обладает высоким КПД, быстрым нагревом.
• Изделия, которые содержат дополнительные примеси, стоят дешевле.
• Стойкость к коррозии.
• Небольшой вес, если это чистая медь.

Стараясь удешевить производство, фирмы-изготовители добавляют в медь примеси. Из-за этого радиатор нагревается неравномерно, что приводит к прогоранию отдельных частей. Некоторые покрывают поверхность жароустойчивой краской, но это приносит мало результатов. Срок службы не превышает 2-3 лет.

Медь более стойко противостоит коррозии, чем сталь. Большинство производителей не указывают, сколько меди уходит на производство изделия, убеждая, что теплообменник выполнен из толстого слоя.

Сколько стоит замена радиатора газового котла? Если учитывать покупку нового прибора, доставку и монтаж, то дешевле будет отремонтировать теплообменник.

Как быть при появлении течи?

При появлении течи требуется разобрать колонку, предварительно избавившись от защитного кожуха.

Накручивание гаек с герметизацией на трубе и не только — основной способ, за счёт которого водопроводные шланги соединяются друг с другом внутри газовых колонок. Прокладки из резины и пластика всегда ставятся в этой части. Со временем появляются разные виды деформаций: из-за этого появляются трещины, утечки воды. Часто достаточно заменить прокладку, чтобы исправить ситуацию.

Порядок действий

1. Открутить крепёжные элементы в местах соединения шланга.
2. Износившуюся прокладку вытащить, чтобы завершить ремонт газовой колонки и розжига.
3. Установить одну новую деталь.
4. Гайки закрутить в исходном положении.

Регулировка газовой колонки

Регулировка высоты пламени горелки — чем ближе к максимуму тем горячей вода. Регулировка потока воды — чем ближе к максимуму, тем поток больше, следовательно, вода холоднее. Зима/Лето — режим использования колонки в разные времена года. Зимой мощность больше чем летом.

Не все мастера знают, как правильно настроить газовую колонку и попросту не делают это, оставляя как есть (по умолчанию). Но мы не рекомендуем оставлять настройки заводскими и произвести регулировку самостоятельно.

Настройка температуры

• Установите ручку подачи газа и воды на нагревателе на минимум.
• Откройте краны подачи газа и воды на трубопроводах.
• Откройте кран горячей воды и отрегулируйте необходимый вам напор воды с помощью ручки на газовой колонке.
• Подождите 1-2 минуты и замерьте температуру. С помощью ручки подачи газа на колонке увеличивайте пламя, тем самым повышая температуру воды до нужной вам.
• Когда температура воды будет комфортной, можно оставить все регулировки в покое и пользоваться водой.

В дальнейшем, подстраивать температуру можно другой ручкой (подача нагретой воды).

Настройка давления

Это мембрана в газовой колонке, если она выходит из строя, то агрегат перестает реагировать на напор воды.

При регулировке колонки иногда возникают неприятные моменты. Новая колонка или включается при очень малом напоре, либо не хочет запускаться вовсе. Это зависит от повышенного или пониженного напора воды в трубопроводе и устраняется следующими способами.

Давление системы	Решение
Повышено	Поменять входной вентиль. Поставить регулятор давления.
Понижено	Поменять мембрану, возможно, она прохудилась или засорилась.

Выводы и полезное видео по теме

Альтернативный способ, как можно продлить работу первичного теплообменника котла:

Пайка калача теплового обменника двумя газовыми горелками:

Есть три простых способа для заделки дыры в теплообменнике: пламенем, жалом и клеящим материалом. Чаще всего речь идет об узком отверстии на первичном или битермическом обменнике, так что перечисленных методов вполне достаточно.

Сложную поломку оставьте мастерам. Но, в случае чего, вы найдете чем запаять теплообменник, достанете его из газового котла и сами выберите припой

При возможности действуйте самостоятельно и помните о важности подготовительных работ

Пишите комментарии, задавайте вопросы по теме статьи. Если у вас есть котел, расскажите, случалось ли что-то с его теплообменником. Напишите о своем опыте в пайке и ремонте обменников или других деталей котлов. Форма для обратной связи расположена под статьей.
