Ремонт основных неисправностей шуруповерта

Возможные неисправности и конструктивные особенности шуруповертов

Шуруповерт используется для закручивания (выкручивания) крепежных элементов (в основном, шурупов). Он иногда применяется для сверления, но это нежелательно и может привести к выходу из строя. В отличие от дрели, шуруповерт имеет механизм прекращения вращения при возникновении нагрузки; кроме того, скорость вращения его патрона заметно ниже, чем у дрели.

Несмотря на многообразие видов и форм, все шуруповерты имеют очень похожие конструкции, которые отличаются в основном качеством сборки, внешним видом и компоновкой элементов. Основные элементы: корпус с ручкой; патрон, установленный на валу; электрическая и механическая части.

Шуруповерты могут питаться электроэнергией от сети или собственных аккумуляторов. В общем случае, электрическая часть включает электродвигатель, механизм реверса вращения (рычажок переключения направления); пусковой механизм (кнопка) с регулятором оборотов и шнур питания от сети или аккумулятор. Чаще всего при питании от электросети используется коллекторный однофазный двигатель переменного тока на напряжение 220 В. Для запуска двигателя применяется пусковой конденсатор. Сам двигатель состоит из статора, коллекторного ротора и контактных щеток. Вращение от вала двигателя на основной вал с патроном передается через редуктор.

Схема соединения аккумуляторов шуруповерта.

Пусковой механизм совмещает пусковую кнопку и регулятор мощности. Регулятор выполнен на базе транзистора и изменяет силу тока, подающего на контактные щетки электродвигателя. За счет изменения входного тока обеспечивается регулирование скоростью вращения электродвигателя. Кнопка пуска выполнена так, что изменение усилия ее нажатия приводит к изменению сигнала на транзистор регулятора мощности.

Переключатель направления кручения патрона обеспечивает реверс двигателя. Это осуществляется перемещением рычажка, за счет чего производится перевод контактных элементов на вводных соединителях, что изменяет полярность сигнала.

Основу механической схемы шуруповерта составляет редуктор, система подшипников и механизм ограничения нагрузки. Редуктор планетарного вида установлен для снижения числа оборотов, при передаче вращения от электродвигателя к патрону. Основа редуктора – шестерни (кольцевая и солнечная); сателлиты и водило, причем их число определяется количеством ступеней скорости вращения патрона. В бытовых инструментах обеспечиваются 2 или 3 ступени. Работа планетарных редукторов основана на том, что солнечная шестерня, закрепленная на валу электродвигателя, приводит во вращение сателлит, который с помощью водила вращает кольцевую шестерню, закрепленную на основном валу. При передаче вращения (от шестерни с меньшим диаметром к шестерне с большим диаметром) скорость вращения уменьшается.

Механизм регулирования (ограничения) усилия изменяет нагрузку, прилагаемую к крепежному элементу. Регулятор способен функционировать в пределах до 15 позиций, и это дает возможность оптимизации процесса при вкручивании крепежных элементов в материалы различной плотности и прочности. Особую роль играют подшипники, в которых размещены все крутящиеся валы. Они обеспечивают плавность и надежность работы всех вращающихся элементов инструмента.

Устройство и схема кнопки шуруповерта

Кнопка шуруповерта — основной элемент управления, который выполняет сразу несколько функций:

• Включение/включение инструмента;
• Переключение направления вращения;
• Плавный пуск двигателя;
• Регулировка оборотов.

При этом каждый из элементов управления, встроенных в блок кнопки, сам по себе не может работать корректно. За исключением переключателя направления вращения, который чаще представляет собой отдельный функциональный блок. Корпус в большинстве случаев состоит из трех условных отсеков, в которых расположены рабочие узлы и механизмы.

1. В нижней части корпуса находится узел управления включением/выключением и регулировки оборотов электродвигателя.
2. В средней части расположен сам «курок» плавного пуска (чем глубже его вдавить, тем выше скорость вращения патрона). Кнопка при нажатии скользит в специальном блоке по направляющим, за регулировку оборотов отвечает переменный резистор.
3. В верхней части расположена кнопка реверса — переключатель направления вращения патрона. Направление меняется за счет смены полярности подающегося на переключатель напряжения.

Приблизительно так устроены все блоки управления шуруповертов разных марок. Чтобы ознакомиться с устройством кнопки конкретной модели инструмента более детально, рекомендуем изучить схему кнопки шуруповерта (она есть в инструкции).

Как разобрать?

Часто выявить ту или иную неисправность шуруповерта, а также отремонтировать его получится только после правильной разборки. Поскольку практически все подобные инструменты похожи друг на друга и имеют форму своеобразного углового пистолета, при их разборке следует придерживаться полезных рекомендаций.

Первым делом понадобится отсоединить блок аккумулятора от батареи устройства. С этой целью будет необходимо аккуратно нажать на защелку и не менее аккуратно отстегнуть модуль.

По периметру инструмента понадобится открутить винтики, используя небольшую крестовую отвертку.

Выкрутив все крепежи, две части корпусной основы можно будет беспроблемно отсоединить друг от друга

Но при этом крайне важно придерживать остальные элементы имеющейся конструкции, что зафиксированы в пазах

Очень осторожно надо снять деталь, отвечающую за переключение скоростей. Вместе с ней аккуратно уберите пусковую кнопку и реверсный механизм

После этого можно дальше аккуратно разбирать технику. Из снятой половинки корпуса извлеките редуктор. Чтобы его удалить со своего места, потребуется повернуть редуктор в месте посадки.

Не регулируются обороты двигателя шуруповерта

Отсутствие регулировки оборотов двигателя шуруповерта существенно снижает удобство при работе с инструментом, а также делает невозможным производить качественные работы. Расположен регулятор в непосредственной близости к кнопке пуска или выполнен с ней как одно целое, однако транзистор регулятора оборотов крепится к электродвигателю где он охлаждается через решетки радиатора.

Место расположения регулятора оборотов электродвигателя (7)

Как показывает практика, в случае возникновения подобной проблемы будет правильней заменить регулятор оборотов полностью на новый. Благо они есть в продаже и стоят относительно недорого. Все попытки отремонтировать его приводили к тому же выводу если, конечно, вы не специалист в области электротехники.

Как разобрать шуруповерт для ремонта

Для того чтобы разобрать устройство, проделайте следующие шаги:

• отсоедините аккумуляторный блок от корпуса аппарата;
• открутите весь крепеж, удерживающий 2 половинки устройства вместе;

• снимите верхнюю часть корпуса;
• выньте все содержимое из корпуса аппарата;

• аккуратно отсоедините кнопку пуска от корпуса, не повредив провода, связывающие ее с двигателем;
• извлеките переключатель скоростей;
• разъедините двигатель, редуктор, муфту и патрон, открутив 4 винта;

Чтобы открутить патрон, потребуется выкрутить винт, который можно увидеть внутри механизма при разжатых кулачках. Откручивать винт следует по часовой стрелке, поскольку на нем левая резьба. После этого, патрон необходимо открутить от вала редуктора, поворачивая его влево (правая резьба).

Обзор сетевой модели ДШ-10/320Э2 220.1.1.00

Если вы задумались над вопросом о том, какой лучше шуруповерт «Интерскол» выбрать, вам следует рассмотреть еще и сетевые модели, которые не привязаны ко времени работы. Вы можете не следить за индикацией заряда батареи, не боясь того, что заряд сядет, прежде чем вы закончите работы.

Сетевой шуруповерт «Интерскол», упомянутый в подзаголовке, обойдется потребителю в 2900 руб. Он используется для сверления отверстий и заворачивания, а также отворачивания шурупов и винтов. Используя муфту регулировки крутящего момента, вы сможете выставить величину момента затяжки под конкретный материал.

Как отремонтировать кнопку шуруповерта если она не работает — подробная инструкция

Для проведения диагностики и выполнения ремонта шуруповерта понадобятся следующие инструменты:

• Крестовая отвертка;
• Отвертка с узким плоским шлицем.

В результате активной эксплуатации любого электроинструмента внутри его корпуса неминуемо скапливается грязь.

Попадая в блок управления, она препятствует полноценному перемещению «курка» и блокирует его.

Поэтому прежде чем отправляться в магазин за новым блоком, следует попробовать очистить старый. Образовавшийся на контактах нагар также следует зачистить мелкой наждачкой. Если кнопка неразборная, придется заменить весь блок.

Этапы проведения диагностики:

1. Разбираем корпус инструмента. Для этого отсоединяем аккумуляторную батарею, откручиваем все винты (они могут быть спрятаны за декоративными накладками, которые придется снять).
2. Проверяем исправность электродвигателя. Для этого от блока управления отсоединяем два провода питания и подключаем их к контактам аккумулятора (двигатель должен заработать).
3. Разбираем кнопку шуруповерта. Для этого нужно отжать пластмассовые защёлки и разъединить две части корпуса кнопки.
4. Производим визуальный осмотр состояния кнопки на предмет наличия грязи и повреждений.
5. Далее нужно аккуратно собрать кнопку шуруповерта, установить на место и протестировать.

ВИДЕО ИНСТРУКЦИЯ » alt=»»>

Если очистка блока управления результата не дала, необходимо произвести замену всего блока кнопки.

Для этого нужно:

1. Разобрать шуруповерт (процесс описан выше);
2. Установить новую кнопку на место старой;
3. Подключить двигатель в клеммы кнопки (соблюдение полярности в данном случае необязательно);
4. Собрать шуруповерт, аккуратно разместив провода в корпусе.

Очень важно подобрать кнопку под конкретную модель шуруповерта, поскольку при всем внешнем сходстве и визуальном соответствии деталь может не встать в пазы. Как правило, новые кнопки продаются в комплекте с клеммами аккумулятора и транзистором

Основные неисправности шуруповерта и их причины

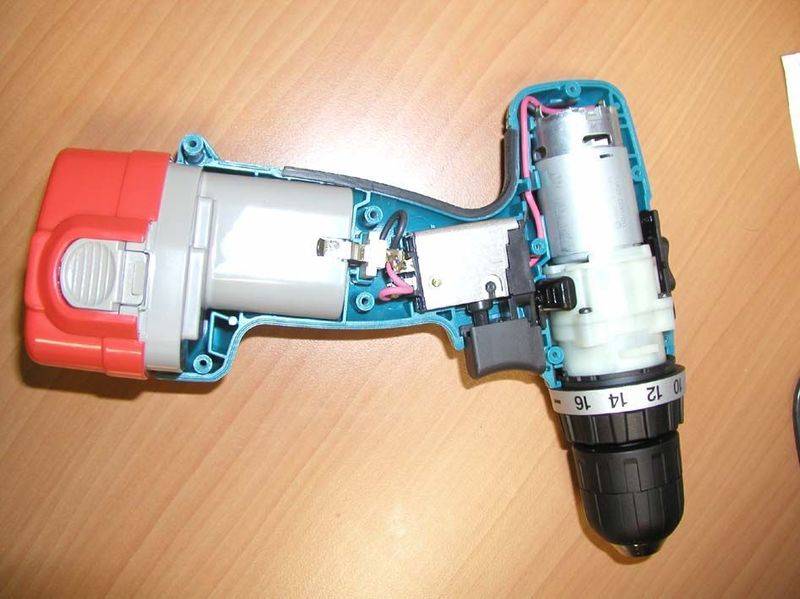

Ниже представлен рисунок, на котором представлено внутреннее строение аккумуляторного аппарата.

Если у вас сломался шуруповерт, то неисправности данного аппарата могут быть следующие.

1. Устройство не работает. В первую очередь, может быть неисправна электрическая вилка или кабель, полностью разряжена или неисправна аккумуляторная батарея (АКБ). Также данную проблему может вызвать перегорание обмоток двигателя, неисправность кнопки пуска, стершиеся щетки.
2. При работе аппарата, он сильно искрит. Здесь возможна неисправность якоря или коллектора двигателя, а также проблемы со щетками.
3. Быстро разряжается АКБ. Потребуется проверка батарей, входящих в аккумуляторный блок, с помощью тестера.
4. Аппарат самопроизвольно включается. Скорее всего, неисправна кнопка пуска.
5. Не работает тормоз двигателя. В таком случае требуется заменить кнопку или транзистор, поскольку эти элементы отвечают за торможение.
6. Люфт патрона. Чаще всего, биение вызывается искривлением редукторного вала.
7. Не работает трещотка. Возможные причины: износ лепестков блокиратора трещотки, поломка штифтов или пружины трещотки.
8. Патрон прокручивается. Неисправность редуктора, а именно его шестеренок, может вызывать ситуацию, когда проскакивает патрон. Также неисправность данного узла является причиной того, что работающий двигатель не крутит шпиндель.
9. Патрон заклинил, не получается открутить и вытащить сверло или биту. Как правило, произошло заклинивание зажимных кулачков по причине недостаточной смазки или поломки внутренних частей патрона.

Все неисправности, кроме электрической вилки, можно устранить только после разборки аппарата.

Что можно отремонтировать своими руками

Чаще всего ломаются у шуруповерта те детали и узлы, которые испытывают самую высокую нагрузку в процессе эксплуатации. Если взглянуть на внутреннее устройство шуруповертов, приведенное на фото, то становится понятно, что инструмент состоит из четырех основных узлов:

• Патрона с редуктором;
• Электрического двигателя;
• Стартовой или пусковой кнопки;
• Аккумуляторной батареи.

Из перечисленных деталей шуруповерта реальному ремонту подлежит любой из компонентов, за исключением батареи. Пластиковый корпус и сетевой шнур, крепление под батарею практически не ломаются, если не ронять инструмент с большой высоты. Но даже в этом случае ремонт трещины можно выполнить полиуретановым или эпоксидным клеем, а шнур просто заменить. Если трещина более 4 см, то вдоль краев разлома нужно просверлить дрелью два ряда отверстий и стянуть тонкой стальной проволокой. Такой способ восстановления корпуса электроинструмента, несмотря на варварский вид, обеспечивает прочность на уровне нового.

Любые попытки ремонта аккумулятора шуруповерта обычно заканчиваются выходом из строя зарядного устройства или двигателя. Не пытайтесь вскрывать цилиндрические ячейки аккумулятора, возможно воспламенение ионно-литиевой начинки.

Ремонт шуруповерта начинается с разборки корпуса. Для этого нужно отвернуть несколько саморезов, после чего корпус шуруповерта разделяется на две половинки, открывая для ремонта доступ ко всем основным узлам электроинструмента.

Как отремонтировать зажимной цилиндр

Часто причиной снятия и разбора головки шуруповерта является ремонт отдельных деталей и устранение дефектов. Подробнее о том, как это делается своими руками в домашних условиях.

При люфте

Если отклонение гильзы при работе не превышает 1 мм, то это не критично. При большем люфте уже нужно разбирать устройство. Ремонт патрона шуруповерта для этого случая выполняется так:

1. Раскрутить крепежи на верхней крышке инструмента, снять ее.
2. Отсоединить двигатель от редуктора, внимательно проверить все крепления.
3. Разобрать редуктор. Если втулка вышла из строя, то она и явилась причиной сильного люфта. Эту деталь необходимо извлечь вручную и заменить новым экземпляром.

Редуктор в разобранном виде

1. Дальше нужно смазать все трущиеся элементы и собрать редуктор назад в четкой последовательности: втулка – вал – подшипники – стопорное кольцо.
2. Редуктор прикрепляется на место, к двигателю.
3. Верхняя крышка шуруповерта закручивается назад.

При биении цилиндра

Если в шуруповерте наблюдается биение патрона, причина также кроется в редукторе. Его нужно демонтировать, отсоединив от электродвигателя, разобрать, внимательно осмотреть все детали. Бьющаяся гильза – следствие:

• нарушения геометрии вала;
• износа шестерней, штифтов;
• выхода из строя подшипника вала.

После определения сломавшихся элементов нужно приобрести новые, все правильно установить, собрать назад редуктор и присоединить его к двигателю.

При заклинивании

Еще одна частая проблема – патрон начинает заклинивать. Это вызвано тем, что кулачки со временем утрачивают полный зажим. Чтобы отремонтировать головку, есть сразу несколько методов:

1. Тщательно промазать цилиндр во всех местах – возможно, причина только в этом.
2. Сжать патрон в руке и 1-2 раза сильно ударить о деревянный твердый предмет – брус или устойчивый стол.
3. Корпус сжать тисками, а цилиндр – газовым ключом. Упереть шуруповерт патроном в стол и включить.

Нередко головка заклинивает после засорения опилками и прочим мелким мусором. Если есть подозрения на забивание, цилиндр стоит хорошенько нагреть строительным феном, а еще лучше – несколько минут подержать над открытым огнем. Затем деталь тщательно смазывается.

При прокручивании

Если патрон прокручивается, то дело, скорее всего, в стирании зубцов на фиксирующей муфте. Проблема решается так:

1. Извлечь муфту.
2. На месте сточенных зубчиков нужно просверлить маленькие отверстия.

Слева – муфта и ее зубцы

1. В дырочки вставить винты. Их выступающие части удаляются кусачками.
2. Вернуть муфту на место и проверить, как теперь ходит цилиндр.

Механические поломки

О механических поломках инструмента часто свидетельствуют посторонние звуки, появляющиеся при работе. Осмотр скрипящего или скрежещущего шуруповерта может выявить повреждения подшипника или втулки, которые следует заменить на новые.

• Приклинивание вращающего механизма часто указывает на выход из строя деталей редуктора – деформирование вала, повреждение штифта для крепления сателлита, износ зубьев шестеренок.
• Биение патрона, кроме прочих причин, может быть вызвано значительным износом подшипников или деформацией вала редуктора.

Все перечисленные детали восстановлению не подлежат и должны быть заменены.

При невозможности хорошо затянуть патрон, следует осмотреть муфты – при износе их зубьев наблюдается «проскальзывание». Муфты с изношенными зубьями также подлежат замене.

Принцип работы и основные узлы

Перед тем как приступить к ремонту шуруповёрта своими руками, необходимо понимать принцип его работы и из каких частей он состоит. Основное отличие шуруповёрта от другого электроинструмента — это использование механизма, останавливающего вращение рабочей части устройства. Происходит это при достижении максимально настроенного для инструмента сопротивления. Эта величина непостоянная и может подстраиваться. Существуют две разновидности прибора:

• работающие от сети 220 вольт;
• использующие аккумуляторную батарею.

Независимо от разновидности устройства, принцип действия у них одинаков и построен на передаче вращательного момента. Он определяет, какой крепёжный инструмент сможет закрутить шуруповёрт. Для увеличения вращающего момента в приборах применяют редукторы с большим передаточным соотношением, но скорость вращения снижается. У шуруповёртов, работающих от сети переменного тока, значение вращающего момента соотносится с потребляемой мощностью инструмента. Основные части, лежащие в основе устройства шуруповёрта, будь то Макита, Хитачи или Зубр, следующие:

• электродвигатель;
• нажимная кнопка;
• регулятор оборотов с реверсом;
• зажимной патрон;
• электронный блок;
• редуктор.

Электродвигатель вращает с установленной скоростью шпиндель, используя для этого планетарный редуктор. Крутящий момент регулируется муфтой, а на шпиндель надет зажимной патрон или шестигранный держатель. В этот патрон устанавливается сменное приспособление под названием «бита». Управляется шуруповёрт электронной схемой и переключением реверса.

Реверс происходит за счёт смены полярности питания. В качестве двигателя используется однофазный коллекторный электродвигатель непрерывного тока. Такой двигатель предназначен для подключения к сети переменного тока. Обмотка возбуждения соединена последовательно с якорной обмоткой и делится на две части. Одна включается до якоря, а другая после него.

В инструменте применяется редуктор планетарного типа. В состав редуктора входят солнечная и кольцевая шестерёнки, сателлиты, водило. Вал электродвигателя вращает солнечную шестерню, которая передаёт вращающий момент сателлитам, а те уже напрямую воздействуют на водило.

Редуктор выпускается одно- и двухступенчатого вида. Во втором случае используется двойное водило, связанное с валом. Конструкция из двух водил и сателлитов располагается в середине кольцевой шестерёнки. Фиксируется она через специальные пазы на корпусе. По всему периметру выступы кольцевой шестерни упираются в подпружиненные шарики через кольцо. Механизм регулирования нагрузки воздействует на кольцо через управляемую пружину, усилие которой изменяется перестановкой регулятора.

Управление оборотами выполняется с использованием импульсной схемы, собранной на микросхеме с широтно-импульсной модуляцией (ШИМ). Контроллер управляет полевым транзистором, работающим в режиме ключа. Частота импульсов меняется с помощью переменного резистора. Величина сопротивления резистора зависит от усилия, которое прикладывается к кнопке.

Муфта шуруповёрта представляет собой трещотку. Если нагрузка на патрон превышает допустимое значение, то срабатывает регулятор нагрузки. Усилие пружины становится недостаточным для удержания кольцевой шестерёнки, и она сходит с шариков. Электродвигатель начинает вращать шестерню вхолостую. При переключении в режим электродрели эта шестерня отключается и в работе не участвует.

Аккумулятор состоит из нескольких элементов, устанавливаемых в одном корпусе и подключённых последовательно. Корпус имеет специальную защёлку, позволяющую быстро извлекать батарею.

Частые неисправности

Редуктор шуруповерта

Слабым местом шуруповерта является редуктор.

Чтобы обеспечить максимальную компактность инструмента, конструкция содержит двухступенчатый планетарный редуктор, в котором вал двигателя и рабочего органа (патрона) оказываются соосными.

Чаще всего сворачиваются малые шестерни (сателлиты) в первой ступени редуктора. На них приходится не самое большое усилие в механизме, и поэтому производители часто делают их из прочных пластиков в дешевом бытовом инструменте. Нередко изнашивается муфта ограничителя, когда злоупотребляют работой трещотки. Износ подшипника вала редуктора приводит к радиальному биению.

Электрические неисправности чаще всего возникают при износе щеток, особенно у строителей, которые не берегут шуруповерт от попадания каменной пыли внутрь. Она очень быстро стирает щетки и портит коллектор мотора. В самом моторе возможны замыкания между витками, которые резко снижают эффективность двигателя и быстро выводят его из строя.

Кнопка-регулятор скорости и переключатель реверса также боятся пыли и грубого воздействия: ударов, сильного нажатия и т.д. В результате быстро выходят из строя.

Батареи часто “подводят” пользователей инструмента, вернее будет сказать, что пользователи сами нарушают их эксплуатационный режим. Особенно коварной оказывается диаметральная разница между литий-ионными и никель-кадмиевыми батареями: первые нужно как можно чаще подзаряжать, а вторые, наоборот, разряжать полностью перед очередной зарядкой. Не вникающие в эти тонкости потребители, небрежно изучающие инструкции, учатся на своих ошибках. Рассмотрим подробнее, почему не работает шуруповерт, и как устранить эту причину.

Ремонт зарядного устройства

Можно выделить несколько наиболее частых поломок зарядного устройства:

• сгорел предохранитель;
• преломление сетевого кабеля;
• оборванная первичная обмотка трансформатора;
• пробитые диоды.

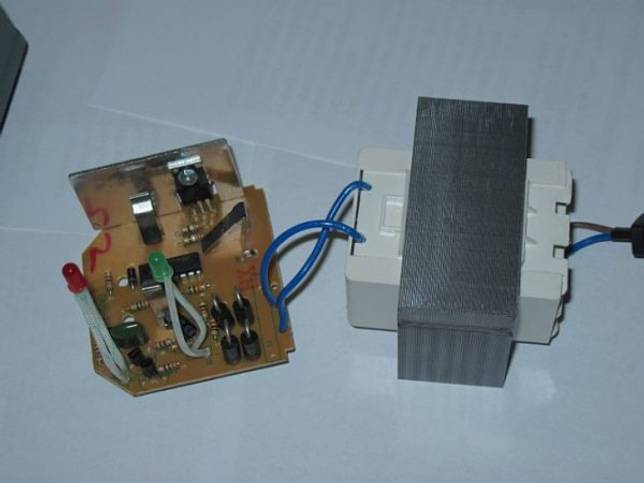

Разобрав зарядное устройство инструмента, можно увидеть понижающий трансформатор и плату. помощью сетевого провода напряжение проходит к первичной обмотке трансформатора. Термопредохранитель работает последовательно с сетевой обмоткой, в связи с чем происходит перегрев первым и предохранение обмотки от обрыва. Во время вторичной обмотки напряжение направляется на диодный мост. При пропущении тока зарядным устройством, около диодов возникает желтизна. Происходит перегрев обмоток трансформатора, диоды пробиваются.

• Проведите замер с помощью мультиметра сопротивления на первичной обмотке. При его отсутствии — цепь может быть оборвана, в результате чего напряжение не доходит до первичной катушки. Предохранитель располагается под изоляцией трансформатора возле проводов, которые подключаются к сети. Далее требуется проверить его при помощи тестера.
• Когда предохранитель целый, необходимо проверить сетевой провод. Как вариант, он может быть перебит.
• При цельном сетевом проводе рекомендуется провести проверку обмотки. При имеющемся пробое, понадобится замена трансформатора.

Неисправности двигателя реверса и регулятора оборотов

Если шуруповерт не подает признаков жизни, то неисправность может скрываться в самом двигателе. Чаще всего в двигателе стираются щетки, через которые подается напряжение на якорь. Если графитовые щетки стираются больше 40% от их длины, то их нужно заменить. О том, что подходит время замены графитовых щеток, говорит искрение внутри корпуса инструмента. Щетки не подлежат ремонту, поэтому надо покупать аналогичного вида и размера детали.

Если выясняется, что щетки в порядке, а инструмент все равно не работает, то причина скрывается в самом электродвигателе. Для его проверки нужно померить сопротивление обмотки якоря. Если показания мультиметра стремятся к нулю или имеют низкое значение, то уместен обрыв обмотки. Для восстановления работоспособности устройства понадобится купить новый электродвигатель.

Это интересно! Если произошел обрыв обмотки якоря, то эту деталь можно заменить или перемотать. Однако найти якорь под китайские электроинструменты трудно, и намного проще купить новый электромотор.

При отсутствии реверса нужно провести проверку данного механизма. Для этого следует выполнить такие действия:

1. Взять мультиметр, и подключить один щуп к входному контакту кнопки, а второй к контакту электродвигателя
2. Переключается рукоятка реверса
3. Прибор фиксирует показания, и если на дисплее отображается какая-либо величина, то деталь исправна. Если прибор будет «молчать», то нужно произвести замену детали

Если не работает опция реверса, то можно даже не проверять исправность устройства мультиметром. Разберите прибор, и проверьте качество соединения контактов. Если провода не оторвались, значит нужно менять сам переключатель.

При неисправности регулятора оборотов следует выполнить замену регулятора скорости вращения (полевой транзистор). Эта деталь подключается к кнопке «пуск», поэтому заменить ее не составляет большого труда.

С ремонтом электрической части ничего сложного нет, нужно только соблюдать четкую последовательность действий для выявления причины неисправности и ее устранения.

https://youtube.com/watch?v=pGdiblmu3sU%3F

Ремонт механизмов регулирования мощности и реверса

Возникает ситуация, когда инструмент включается нормально, но вращение не регулируется при различном нажатии кнопочного выключателя. В таком случае причину повреждения надо выяснять в механизме контроля вращения двигателя. Основными причинами таких повреждений может послужить выход из строя кнопочного выключателя, пробой транзистора, разрушение щеток якоря.

Работоспособность контактной системы кнопки запуска проверяется при помощи тестера. Ремонт не производится, и ее следует поменять.

Затем следует проверить целостность всех паек и состояние всех элементов в схеме цепи регулятора скорости.

Неисправности в механизме реверса вращения электродвигателя могут возникнуть из-за повреждений рычажного механизма или разрушения щеток якоря. Работоспособность контактной системы механизма оценивается омметром при разной фиксации флажка.

Как снять и разобрать патрон с конусным креплением конус Морзе

Патроны с конусом встречаются крайне редко, но если у вас именно такой экземпляр, то наверняка хотите узнать, как они снимаются. Зачастую тип конусного крепления имеют старые электрические дрели и сверлильные станки, поэтому если на инструменте вышел из строя патрон, то для его замены понадобится выполнить следующие действия:

1. Развести губки в стороны и выкрутить стопорный винт с правой резьбой (на конусных установлены винты с обычной резьбой)
2. Закрепить инструмент, и взяв в руки молоток, наносить легкие удары по тыльной части устройства
3. После каждого удара следует проворачивать наружную муфту по направлению часовой стрелки
4. Если внутренний механизм заржавел, то перед проведением работ следует воспользоваться смазкой WD-40
5. Бывают случаи, когда даже смазка не позволяет разрешить проблему, поэтому следует воспользоваться паяльной лампой, прогрев деталь до красна
6. Если и в этом случае патрон не поддается разборке, тогда остается последний вариант — это разобрать дрель, и сточить боковые части устройства на наждаке. Некоторые мастера предпочитают распилить болгаркой исполнительный орган прямо на инструменте

https://youtube.com/watch?v=OPf8FcMD7ag%3F

При варварском подходе к разборке, элемент уже не подлежит ремонту, и после демонтажа, необходимо установить патрон аналогичной конструкции. Чтобы поставить на дрель резьбовой патрон, понадобится внести изменения в конструкцию дрели, что также вполне реально сделать своими руками.

Теперь рассмотрим способ разборки детали с целью последующего ее ремонта. Способ разборки простой, и не требует применения кувалды или болгарки. При этом должно быть выполнено главное условие — отсутствие коррозионных процессов на резьбе. Принцип демонтажа конусного патрона с ударной дрели имеет следующий вид:

1. Свести губки внутрь детали
2. Поместить инструмент на ровной поверхности (на столе)
3. К торцевой части инструмента прижать отрезок из пенополистирола (можно использовать пенопласт высокой плотности)
4. К пенополистиролу прижать отрезок плотного материала — доску или металл
5. На дрели установить ударный режим. Если на дрели нет ударного режима, то для разборки патрона, его следует предварительно закрепить на перфораторе
6. Плотно прижать конструкцию к патрону, и нажать кнопку пуск
7. Буквально через 10 секунд патрон с типом крепления в виде конуса самостоятельно раскрутится

Патроны на дрели с конусом Морзе относятся к категории разборных, поэтому в случае выхода из строя одной из губок, их можно заменить. Это единственный тип патрона на дрели, который можно разобрать, и при выходе из строя кулачков или зажимной муфты, отремонтировать его. Если необходимо собрать патрон, то делается это также легко. Для этого необходимо запрессовать наружную обойму на зажимную муфту, а затем установить на ось инструмента. Ниже на видео показано, как можно разобрать патрон для дрели при помощи молотка.

https://youtube.com/watch?v=dWkehVsr4Sg%3F

Особенности устройства

В конструкции шуруповерта одним из основных узлов является двигатель. Исполнение у него в основном стандартное. Он представляет собой цилиндр, внутри которого располагаются магниты. Якорь у мотора удерживается на опорах, которые изготавливаются из латуни или другого материала. В пазы якоря укладываются обмотки двигателя. Они выполняются из материала с высокой магнитной проницаемостью.

Материал корпуса якоря — сталь. Через равное число витков обмотка обладает выходом к коллекторным пластинам. Для прижима щеток используются подпружиненные пластины, которые не позволяют элементам конструкции уходить со своих мест. Разобравшись со схемой постоянного двигателя, вы сможете понять, что напряжение подается на сами щетки. Направление вращения двигателя при этом будет зависеть от полярности приложенного напряжения.

В устройстве шуруповерта «Интерскол» имеется еще и планетарный редуктор, который является одним из важных механизмов. Он выполняется в отдельном корпусе и состоит из некоторых частей, среди них:

• водило;
• шестерня;
• солнечная шестерня;
• сателиты.

В процессе эксплуатации четыре компонента могут выйти из строя. Не все редукторы выполняются одинаково. Они могут обладать своими особенностями. Для ремонта узла следует уточнять расположение каждого элемента.

Основной деталью выступает кольцевая шестерня, которая обладает цилиндрической формой. По окружности располагаются зубья, по которым двигаются сателлиты. Они устанавливаются на штифты водила. Между сателитами располагается солнечная шестерня.

По довольно простой схеме выполняется регулятор оборотов шуруповерта «Интерскол». В данном узле задействованы ключ и широтно-импульсный контроллер. Первый изготавливается на базе полевого транзистора. В управлении применяется переменный резистор. Его сопротивление и скорость вращения будут зависеть от силы нажима на кнопку включения. Ее иногда называют курком.

В аккумуляторном шуруповерте «Интерскол» используется питающий элемент постоянного напряжения. Он обычно малогабаритный, что позволяет снизить вес для удобства эксплуатации. Аккумулятор — это устройство нескольких скрепленных между собой питающих элементов. Их соединение осуществляется последовательно. Они располагаются в едином корпусе. У домашних бытовых моделей питающее напряжение обычно начинается от 9 вольт. Диапазон этих параметров довольно широк и может достигать 19 вольт. Это касается профессиональных агрегатов.

Рассматривая шуруповерты «Интерскол», вы сможете выявить, что с увеличением питающего напряжения оборудование получается более мощным. Конструкция еще обычно предусматривает обрезиненную рукоятку, переключатель реверса и система охлаждения двигателя. Если вы хотите сделать работу более комфортной, то следует выбирать устройство с плавным пуском. Корпус редуктора обычно изготавливается из металла. Выключатель является обрезиненным.

https://youtube.com/watch?v=PFKHKkEnTFM

Как продлить жизнь инструменту?

Если шуруповерт приобретается всерьез и надолго, лучше обратить внимание на популярные бренды. Здесь и большое количество сервисных центров, и доступные запчасти

Но, как любой механизм, шуруповерт нуждается в уходе и своевременном обслуживании.

В первую очередь инструмент следует беречь от пыли, грязи, падений и неблагоприятных погодных условий. Всегда пользоваться родным ЗУ (зарядным устройством). Постоянно отключенная трещотка приведет к быстрому износу ограничительной муфты. В то же время длительная работа трещотки ни к чему хорошему не приведет.

Хранить шуруповерт следует согласно инструкции. Ставить инструмент желательно вертикально, чтобы не допустить падения. Перед началом работы заряжаются обе аккумуляторные батарейки, при условии наличия второй в комплекте.

Как разобрать шуруповерт для ремонта

Для того чтобы разобрать устройство, проделайте следующие шаги:

• отсоедините аккумуляторный блок от корпуса аппарата;
• открутите весь крепеж, удерживающий 2 половинки устройства вместе;

• снимите верхнюю часть корпуса;
• выньте все содержимое из корпуса аппарата;

• аккуратно отсоедините кнопку пуска от корпуса, не повредив провода, связывающие ее с двигателем;
• извлеките переключатель скоростей;
• разъедините двигатель, редуктор, муфту и патрон, открутив 4 винта;

Чтобы открутить патрон, потребуется выкрутить винт, который можно увидеть внутри механизма при разжатых кулачках. Откручивать винт следует по часовой стрелке, поскольку на нем левая резьба. После этого, патрон необходимо открутить от вала редуктора, поворачивая его влево (правая резьба).
