Ремонт септика "Топас": популярные поломки + правила обслуживания

Появление неприятных запахов из системы Топас

Неприятные запахи – это сигнал о неработающей вентиляции в фановой трубе (канализационный стояк). При корректной работе системы вентилирования даже свежие запахи (поступление нового стока или попадание мусора и т.д.) будут незамедлительно вытягиваться в фановую трубу.

Факторы появления посторонних запахов:

Попадание в станцию ядохимикатов. Приводит к появлению запаха, темно-серых хлопьев и замутнению стока. Избавиться от этой проблемы можно перезапуском Топас.
Переизбыток активного ила или несвоевременная утилизация ила из отстойника. Решается немедленной откачкой ила.
Появление не разлагаемого (механического) мусора в приемной камере. На его поверхности начинают размножаться колонии бактерий, и аэрация происходит в малых объемах. Как следствие – запускаются анаэробные процессы, т.е.- брожение, что приводит к появлению неприятных запахов. Избавиться от них можно только уборкой мусора из приемной камеры.
Выход из строя основного компрессора или поплавкового переключателя.

Принцип действия и особенности установки

Станция состоит из четырех отсеков:

Отстойник (он же отсек стабилизации), сюда попадает вода из канализации дома. Здесь неорганические и тяжелые примеси органики оседают на дно.
Аэротенк. Сюда попадает вода с мелкими частичками органики, а также жиры и масла, которые легче воды. Между двумя камерами стоит фильтр грубой очистки, он удерживает волосы и больших размеров частицы нечистот. В этом отсеке производится переработка органики, здесь свою деятельность проявляют бактерии. Сюда с помощью компрессора подается воздух с улицы, насыщенный кислородом. Последний поднимает ил со дна перемешивая его с водой из первого отсека, что увеличивает эффективность переработки. К тому же кислород нужен для жизнедеятельности бактерий.
Отстойник вторичный. Сюда поступает перемешанная с илом жидкость. Внутри установлена специальная пирамида, куда с помощью эрлифта она и подается. На ней стоки разделяются на активный ил и практически очищенную воду. Часть ила оседает на дно, другая часть вместе с бактериями возвращается в первый отсек.
Приемный резервуар. Сюда уже поступает очищенная вода. По сути, это отстойник, где происходит накопление жидкости и ее отстаивание перед выбросом наружу.

Что касается установки, то для септика Топас выкапывается прямоугольного сечения котлован, дно которого засыпается песком толщиною 15 см. Если уровень грунтовых вод высокий, то рекомендуется дно залить бетонной стяжкой. Глубина котлована должна быть такой, чтобы Топас поместился в него с учетом выступа его верхней части над землей. Это делается для того, чтобы талые воды и дождь не попали в саму станцию через крышку.

Затопление отводящего трубопровода

Переполнение станции выше перегородок камер при визуально рабочем состоянии станции — работает компрессор, есть аэрация. В случае принудительного отведения стоков — работает дренажный насос в демонтированном состоянии. Переполнен приемный колодец или канава отведения.

— Переполнение приемного колодца грунтовыми или поверхностными водами в самотечном исполнении станции при общем повышении уровня грунтовых вод, вследствие обильных осадков или большого объема талых вод весной,— Неправильная прокладка принудительного отводящего трубопровода — ниже уровня земли вне канавы,— Неправильный подбор отведения стоков в приемный колодец при изначально высоком уровне грунтовых вод,— Неправильный подбор отведения стоков в приемный колодец при плохофильтрующем (глина) типе грунта на участке,— Заиливание дна приемного колодца при длительной эксплуатации и отсутствии своевременного сервисного обслуживания.

Место № 12. Что такое септик

Септик – это частная канализация. Станция необходима для очистки бытовых сточных вод. Такие сооружения позволяют организовать комфортное проживание вдалеке от централизованных систем, при этом, не загрязняя окружающую среду.

Автономный отстойник может состоять из 1 или 3 камер, через которые последовательно проходят стоки. Осуществляется очистка поэтапно:

Осадка примесей с разделением стоков на легкие и тяжелые частицы.
Разложение бактериями органики и преобразование в илистую массу.
Отвод оставшихся фракций на дно или засыпку фильтрации.

Вы можете выбрать септик для загородного дома или дачи где проживаете постоянно или временно.

Компрессор и мембраны

Не работающий в Топасе компрессор можно проверить его с помощью удлинителя или домашней розетки. Если он не включился, обратитесь в сервисный центр, указанный в паспорте компрессора. Как правило, компрессора перегорают из-за попадания внутрь воды, например, при затоплении Топаса. Если же компрессор «гудит», но не качает воздух, значит, повреждена мембрана, и ее необходимо заменить. Для этого отключаем компрессор из розетки и устанавливаем на стол или другую удобную поверхность и приступаем к замене:

Выкручиваем верхний винт, снимаем крышку и извлекаем фильтр.
Снизу компрессора выкручиваем 4 болта, и снимаем крышку.
По сторонам электромагнита (7) видим 2 корпуса диафрагмы (17) с подведенными к ним L-образными трубками (16). Отсоединяем его, выкрутив 4 болта.
Откручиваем U-образную гайку (14) и меняем диафрагму (12) на имеющуюся в комплекте компрессора запасную диафрагму.
Прикручиваем назад корпус диафрагмы и собираем компрессор.

Диафрагмы производителем рекомендуется заменять один раз в год. Из практики мембраны без замены служат 2,5-3 года. Несвоевременная замена мембран приводит к аварийной работе магнита и влечет выход его из строя.

Устройство и принцип работы

Очистная станция «Топас» разделена на 4 отделения. В каждом из них проходит поэтапная очистка сточных вод. Производитель септика утверждают, что после всех стадий очистки стоки будут очищены на 98% . В качественной и тщательной переработке вредных отходов участвуют специально для этого разработанные аэробные бактерии, которые живут и размножаются в присутствии кислорода. Не нужно заботиться о месте расположения станции для поддержания уровня кислорода, ведь для этого в каждом отдельно взятом отсеке присутствует так называемый аэраторы, подающие в него кислород.

Составные части и принцип работы автономной станции

Принцип работы септика «Топас» ничем не отличается от работы других очистительных систем. В самом начале вся сточная вода попадает непосредственно в приемную камеру, где перерабатывается уже упомянутыми выше микроорганизмами (расположены в дренажной системе). На этапе заполнения всей камеры водой начинается подача воздуха для активной жизнедеятельности бактерий. Во время данной стадии очистки все крупные частицы пыли и песка оседают на дне, а жир и прочие вредные вещества поднимаются наверх.

Основные отсеки станции

В следующем отсеке есть фильтр с крупными фракциями. Он представляет собой трубу крупного размера, в которой есть отверстия. Во внутренностях трубы установлен насос, функция которого — отсасывать воду. При этом они проходят через фильтр крупных фракций и уже у насоса становятся гораздо чище. После насоса стоки находятся некоторое время в приемнике, где еще раз очищаются аэробными микробами на 45-50%.

Далее эта вода попадает во второе отделение, но не вся, а частями. Отделение имеет называние «аэротенк». Тут установлено два аэратора, которые приподнимают мощной струей воздуха все оставшиеся крупные частицы на поверхность воды. В связи с тем, что камера имеет форму пирамиды, частицы быстро оседают. Здесь степень очистки составляет дополнительные 20-30%.

Насосы перекачивают наполовину очищенную сточную воду далее в третье отделение. Все, что осталось на поверхности, уходит в камеру-стабилизатор.

Как третья, так и четвертая камера по своему строению и принципу не отличаются от первой и второй. Так что по сути можно разделить работу всей станции на два этапа. На первом проходит тщательная очистка, в которой вода очищается на 60-70%, а на втором уже происходит окончательная очистка того, что осталось. В четвертой камере после последнего этапа переработки, вода уходит через землю в емкость для накопления технической воды илив фильтрационную колонну. Желательно не допускать полного заполнения емкости.

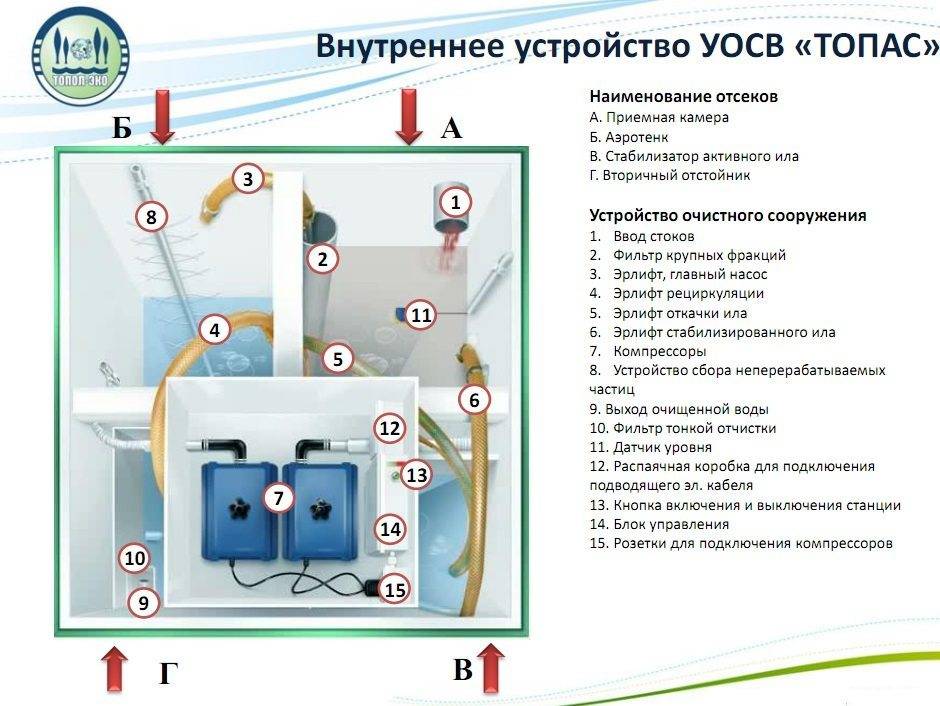

Внутреннее устройство

Устройство септика «Топас» не сложное, так как его работа основана на аэробных бактериях, которые при определенных условиях способны гораздо эффективней провести переработку грязной воды, чем любая другая техническая система.

Обратите внимание на то, что если станция длительное время не будет обеспечиваться электроэнергией, аэраторы перестанут работать и бактерии погибнут. Заселение новых организмов довольно затратное удовольствие, поэтому лучше следить за подачей энергии и своевременно предпринимать действия, способствующие работе аэраторов

Почему Топас: отзыв после полтора года работы

Если подойти к названиям по профессиональному, то сейчас на рынке можно выделить два класса оборудования автономной канализации: септик и аэрационная установка. В двух словах разница между ними в том, что в септике процессы происходят естественным образом, благодаря этому септик устроен очень просто, и ему не требуется электричество. Однако очистка стоков септиком не идеальна, со временем в нём накапливается ил, который нужно откачивать, например, ассенизаторской машиной. Аэрационные установки устроены сложнее, в них компрессор прогоняет воздух в определенном программой режиме через содержимое установки, что повышает степень очистки, таким образом, нет необходимости откачивать ил из установки (ну если только вы совсем редко пользуетесь канализацией, то иногда излишний ил удалять придётся — но опять же с помощь встроенного насоса и очень редко).

Отзыв о работе Топас

Топас выбрал именно потому, что не нужно откачивать, а значит можно поставить где удобно, а мне было удобно поставить его позади дома. Также в пользу выбора сыграло то, что модель уже проверенная и в интернете много отзывов и советов по эксплуатации. Что касается модели, то был выбран Топас-8 с принудительным выводом очищенной воды. Модель на 8 человек выбрана в первую очередь потому, что у нас большая ванная, которой мы пользуемся каждый вечер. Топас-8 в отличие от младшей модели Топас-5 спокойно переносит слив ванной. Принудительный вывод воды удобнее, чем самотёчный, так как есть больше способов отвода очищенной воды от станции.

Как владелец этой автономной канализации, после 1,5 лет её эксплуатации, ни чего плохого сказать о её работе не могу! Даже при желании не смог бы что-нибудь вспомнить негативного. Более того приобретал Топас основываясь на опыте 4-ёх летней эксплуатации сего агрегата моим соседом, отзывы которого и сподвигли меня сделать именно такой выбор. Ни чего не могу сказать об аналогах, так как практическое взаимодействие имел только с Топасом. Один раз я заменил сигнальную лампочку в защитном светильнике и всё. Сосед, тот менял и сам светильник (треснул почему-то).

По обслуживанию устройства: отдельная история. Если кратко, то теперь делаю это сам. Ничего сложного в этом нет, можно и без мойки высокого давления, хотя у меня такая есть и я ей пользуюсь

А от услуг специалистов одной очень важной организации по обслуживанию станций очистки я отказался через пол года после заключения договора с ними. Но об обслуживании чуть позже

А так, если без излишних рассуждений, хорошая вещь — рекомендую.

Энергопотребление станции

При отсутствии в местной сети резких перепадов напряжения Топас будет работать в нормальном и бесперебойном режиме.

В случае отключения электроэнергии сроком не более, чем на четыре часа, то такой период не сильно скажется на работе устройства. Тем не менее в такой момент лучше ни использовать систему в интенсивном режиме, чтобы не допустить переполнения очистного сооружения.

Если отключение происходит на более длительные периоды времени, то в септике начинают происходить аэробные реакции, за счет чего может возникнуть неприятный запах. Это не самое страшное, так как возникает риск стремительного переполнения системы

Рекомендуется уделять особое внимание системе в такой период

Чтобы избегать подобные неприятности желательно установить преобразователи, которые оказывают стабилизирующее влияние на напряжение в сети. Подключать их следует напрямую к генератору. Такой вариант решения системы будет оптимальным решением, учитывая, что для работы очистного сооружения требуется минимальная мощность потребления (до 1,5 кВт/сутки).

Обслуживание и ремонт септика Топас

Автономные канализации Топас нуждаются в техобслуживании, срок проведения которого рекомендован производителем. Станция также может потребовать осуществления ряда ремонтных операций. Доверить их стоит специалистам с большим опытом работы и профессиональными навыками. Именно поэтому заказать обслуживание Топас стоит в «СептикиТопас.ру».

Особенности обслуживания септиков Топас

Сервисное обслуживание септика Топас заключается в осмотре станции и проведения ряда профилактических мероприятий:

оценки работы оборудования;
проверки работоспособности станции;
обследование и диагностирование;
откачки ила из отстойника;
промывки элементов водой;
очистки фильтров и стенок вторичного отстойника;
замены элементов аэрации и мембран;
регулировки уровня поплавка и проверка аварийного срабатывания;
замену устаревших и сломанных элементов;
проверку работы лампы аварийного переполнения, компрессора, электромагнитного клапана и других элементов;
очистку уловителя волос;
визуальный анализ качества очистки стоков.

В рамках проведения технического обслуживания автономной канализации Топас также возможно осуществление межсезонной консервации и расконсервации станции.

Срок проведения работ зависит от частоты использования септика и средних норм обслуживания установки. К примеру, очистку ила рекомендовано осуществлять один раз в 3 месяца, замену элементов аэрации – один раз в 10 лет.

Коротко о принципе работы станции

Приступая к ремонту очистного сооружения, необходимо иметь представление о принципе его работы. Действие устройства основывается на очистке жидких бытовых отходов с помощью бактерий.

И если энергонезависимые системы опираются на работу анаэробных бактерий, жизнедеятельность которых возможна в условиях отсутствия кислорода, то очистная станция «Топас» очищает отходы благодаря анаэробными и аэробным организмам.

Разница в условиях жизнедеятельности этих микроорганизмов и влияет на совершенно разный принцип работы устройств по очистке стоков.

Разные модели станции ТОПАС могут отличаться по габаритам, производительности, возможности переработки определенного количества стоков за единицу времени (показатель залпового сброса), по наличию дренажного насоса для удаления очищенных вод или его отсутствию, глубине установки (например, модели с обозначением «Лонг» подсоединяются к трубе, которая залегает на глубине ниже 0,9 м)

В условиях полного отсутствия кислорода сбраживание сточной массы производится анаэробами. Процесс происходит в первом отсеке очистной станции. Затем отстоявшиеся и забродившие стоки поступают в распоряжение аэробов, находящихся в последующих трех отсеках системы.

Аэробные микроорганизмы гораздо быстрее расщепляют и перерабатывают взвешенные частицы и примеси, которые находятся в стоках, но они требуют постоянного притока кислорода. Кроме того, кислород необходим для окисления массы. Аэрацию стоков обеспечивает электрический насос, поэтому работа устройства без подачи электроэнергии невозможна. Читайте подробнее о том, как работают аэробные и анаэробные бактерии для септиков.

Ремонтируем септик самостоятельно, как выполнить работу качественно

Необходимость выполнить ремонт септиков запросто может возникнуть в каком угодно домовладении, где используется канализация, функционирующая автономно. Ремонт может понадобиться в том числе и самодельным установкам, а не только заводским септикам различной сборки. Важный момент – ремонт каждой системы имеет свои специфичные различия.

Надо отметить, что самодельные септики (при том условии, что они сделаны правильно), ломаются нечасто. Однако проблемы даже с ними возможны.

Чаще всего бывают следующие причины поломок:

Несвоевременно проведенная откачка осадка со дна камер. Подобное нарушение приведет к тому, что произойдет сокращение полезного объема, а это непременно скажется на качестве функционирования установки. Не в лучшую сторону, понятное дело.
Некачественная герметизация при монтаже впускных и выпускных патрубков. Проблема может вылиться в утечку стоков. Подобного рода проблемы могут случиться, если при строительстве септика не была создана герметичность корпусов.
Недостаточная термоизоляция может стать причиной замерзания стоков, что сделает априори невозможным использование всей системы канализации;
Возникновение зловонного запаха может говорить в пользу гибели бактерий. К этому запросто может привести сброс в септик раствора с обеззараживающими веществами.

Как бы там ни было, но наибольшую проблему представляют те поломки, которые, так или иначе, связаны с нарушениями, допущенными в ходе выполнения монтажа. Чаще всего это недостаточная герметизация. В этом случае возникает необходимость в проведении масштабных и дорогостоящих работ, нацеленных на исправление ошибок. Соответственно, на этапе строительства следует неукоснительно придерживаться правил, регламентирующих принципы сооружения очистных установок.

В том случае, если в камерах септика погибли бактерии, то исправить сложившуюся ситуацию можно. Для этого следует применять специальные препараты, предназначенные для восстановления микрофлоры. В том случае, если ухудшение работы объясняется несвоевременно проведенной откачкой, то следует обратиться в компанию, предоставляющую ассенизаторские услуги.

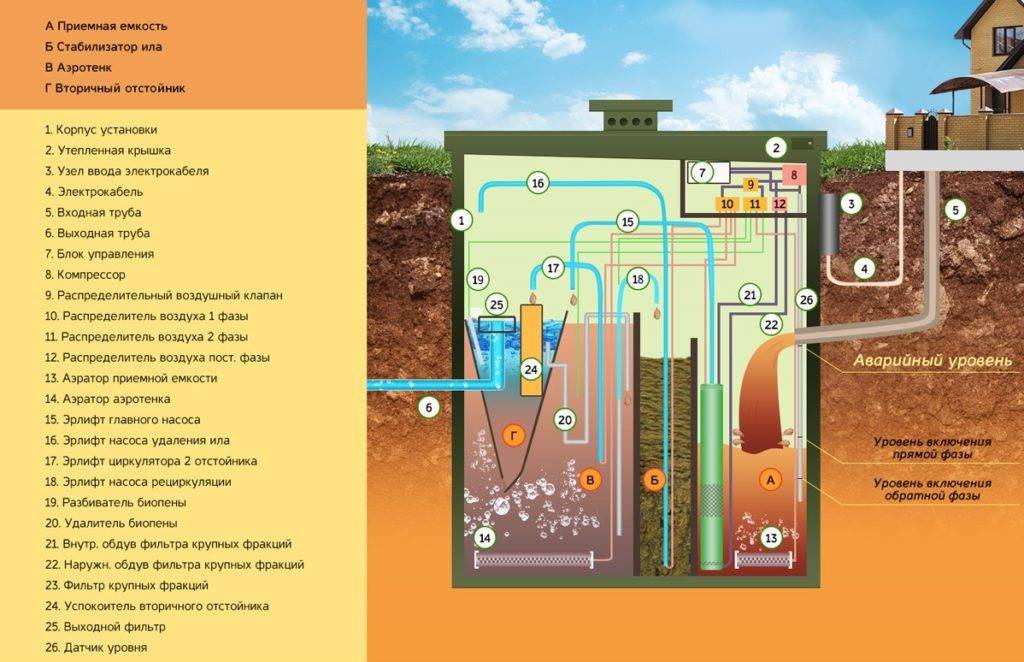

Устройство септика и технология очистки

Емкость септика разделена на четыре независимых резервуара, и каждый выполняет особую функцию. Между собой камеры связаны таким образом, что при интенсивном поступлении стоков процесс очищения ускоряется, а при небольшом — становится более эффективным за счет многоразовой перегонки отходов. Так как в домашних хозяйствах приток сточных вод нерегулярный, эта особенность очень важна для качественной и бесперебойной работы станции.

Работа в режиме непрерывного тока жидкости

В случае непрерывного поступления стоков, технологический процесс происходит таким образом:

По подводящей трубе (1) стоки поступают в первую приемную камеру (А) (или, как ее еще называют уравнительный резервуар). Там они смешиваются с поступившими ранее отходами, происходит оседание крупных частиц. Как только стоки достигают определенного уровня, срабатывает датчик.
Автоматика включает эрлифт (3), который перекачивает стоки через фильтр, выполняющий грубую очистку (2) и уловитель волос во вторую камеру (Б). Также включается и компрессор (7), подающий воздух.
В аэротенке (второй камере Б) стоки с помощью биологически активного ила проходят биологическую очистку: крупные частицы расщепляются на более мелкие, происходит переработка органики аэробами. Пузырьки нагнетаемого сюда кислорода заодно обеспечивают перемешивание стоков с активным илом, и тот выступает адсорбером, связывая взвешенные частицы.
Бурлящая смесь ила и стоков попадает в третий отсек — вторичный отстойник (В), перекачивает их эрлифт рециркуляции (4) через емкость в виде перевернутой пирамиды. Здесь происходит отделение очищенной воды от активного ила.
Отделенный от жидкой составляющей ил поступает в отсек стабилизации (Г), а осветленные воды сбрасываются за пределы станции через выходную трубу устройства (9).

Станция, за исключением плановых осмотров и очистки, не требует участия пользователя — все процессы протекают в автоматическом режиме. Очищенную воду можно сливать в грунт, поглотительный колодец, сточную канаву, использовать для полива.

Фаза обратного цикла (рециркуляция)

Если в систему поступает недостаточное количество стоков для ее непрерывной работы, то установка работает в режиме рециркуляции. Как только уровень в первом отсеке (А) достигает установленного минимального значения, срабатывает переключатель-поплавок (10). Переключатель действует на электромагнитный клапан, и стоки повторно проходят весь процесс очистки.

Режим рециркуляции происходит в такой последовательности:

В приемном резервуаре (А) проходит аэрация стоков.
После аэротенка (Б) стоки перекачиваются в отсек стабилизации активного ила (Г). Там осадок разделяется на фракции.
Старый и тяжелый ил опускается на дно камеры (Г), а легкий, вместе с осветленными стоками направляется обратно в первую камеру (А).

Как только зеркало воды в уравнительном резервуаре (А) достигает максимума, система переключается в режим прямой непрерывной очистки.

Выход из строя дренажного насоса

Актуально для станций с принудительным выбросом очищенных сточных вод. Переполнение станции выше перегородок камер при визуально рабочем состоянии станции — работает компрессор, есть аэрация, но дренажный насос не выбрасывает излишки жидкости из камеры для сбора неочищенных сточных вод.

— Перегорание обмотки электродвигателя, вследствие перенапряжения в электрической сети,— Помеха свободному всплытию поплавка насоса (провод питания, шланг отводящий очищенные стоки, стенка емкости),— Засор крыльчатки насоса при попадании запрещенного механического мусора (влажные салфетки, полиэтиленовые пакеты, тряпки) из переполненной приемной камеры.

Дренажный насос (откачка принудительно)

Бывает такое, что стоки не уходят по причине того, что они не откачиваются насосом. Это может возникнуть по причине:

отказа работы дренажного насоса (сломался);
не работает поплавковый выключатель дренажного насоса;
порыв трубки перекачки очищенных стоков;
засорение, земерзание (маловероятно) выводящей стоки наружу.

Смотри в первую очередь в саму станцию. Сперва достаньте насос и проверьте работу поплавкового выключателя, если все работает проверьте шланг откачки. Если и там все в порядке, идем смотреть конец откачивающей трубы. Дренажные насосы редко отказывают, скорее всего у вас длинная труба для откачки и она не обвернута греющим кабелем. Хотя перемерзание маловероятно, так как стоки всегда теплые и не было таких случаев.

Как сделать дренаж для Топаса?

Так как мы довольно редко бывали в доме, где был смонтирован Топас, то сначала мы обошлись небольшой и не глубокой ямкой для приёма очищенных стоков и этого вполне хватало. Но обильные дожди и наше временное, но длительное проживание, а значит и постоянное использование Топаса, привели к тому, что вода из выкопанной не далеко от станции ямки, стала плохо впитываться в грунт и дренировать, а точнее почти совсем перестала впитываться.

Сооружение временного дренажа

Первым делом, я просто прокопал канавку побольше, чтобы увеличить площадь впитывания. Побольше мягко сказано. Я увеличил площадь впитывания в несколько раз. По началу это дало определённый ожидаемый эффект, но, к сожалению, не надолго.

На фото: не глубокая траншея в роли временного дренажа для отвода стоков из станции

Как показала дальнейшая эксплуатация моей дренажной траншейки, её явно было не достаточно и конструкция дренажа не отвечала необходимым требованиям. Во-первых, вода, выливаясь из станции под напором, размывает берега канавы, таким образом грунт сползает в воду и канава становится мельче. Во-вторых, сложно выдержать необходимый для стока уклон, так как грунт суглинок во влажном состоянии представляет собой жижу, а в начале канавы, где грунт размывается сильнее всего, образуется болото, где скапливается основная часть воды. Дальше этого болота вода перетекает очень медленно и дренажная канава работает совсем плохо.

Поэтому я решил пока (то есть временно) уложить в свою канаву дренажную трубу и посмотреть, как будет работать дренаж в таком виде. А следующей весной всё разберу, что совсем несложно, и сделаю правильный дренаж. Пока труба, вроде бы, справляется, болота нигде нет.

На фото улучшенный с помощью дренажной трубы временный дренаж для отвода воды

Что я буду делать и как я планирую делать капитальный дренаж на постоянной основе?

В идеале нужно сделать заглублённый солидный дренаж, выкопав траншею шириной не менее 1 метра и глубиной также не менее метра, в траншею засыпать песок и щебень, уложить геотекстиль, чтобы глина с боков не проникала в дренаж, а также уложить специальную перфорированную дренажную трубу, длиной около 15 метров. Но в этом году я полноценный дренаж не планировал делать, так как нужно закупить достаточно много материалов, подумать куда деть как минимум 15 кубов лишней глины. А вот в следующем обязательно сделаю всё как положено.

Коротко о принципе работы очистной станции ТОПАС

И если энергонезависимые системы опираются на работу анаэробных бактерий, жизнедеятельность которых возможна в условиях отсутствия кислорода, то очистная станция ТОПАС очищает отходы благодаря анаэробными и аэробным организмам. Разница в условиях жизнедеятельности этих микроорганизмов и влияет на совершенно разный принцип работы устройств по очистке стоков.

Нет подачи воздуха

Существует довольно распространенное среди дачников мнение, что на зимний период из септика нужно полностью откачивать воду, чтобы не допустить замерзания ее в трубах и камерах септика.

Однако следует учесть, что на глубине около 2 метров (примерно так устанавливают септики) температура обычно не опускается ниже предельной нормы.

Обратный эффект – по весне, когда поднимается уровень грунтовых вод, вся конструкция септика может быть вытолкнута на поверхность.

Таким должен быть уровень жидкости внутри септика в зимний период

Септик Топас прекрасно сохраняет работоспособность при морозах до -15 градусов. Если же температура опускается ниже нормы, чтобы септик не замерз, достаточно будет всего лишь утеплить крышку, так как бактерии, которые находятся внутри емкости, поддерживают более высокую температуру, чем на поверхности. Если все сделано правильно, разморозить весной септик Топас не составит труда.

Для подключения устройства очистки сточных вод «Топас» установите отдельный переключатель на распределительном щите. Нельзя обеспечивать электропитание очистной станции от розетки и подключать его одновременно с другими электрическими устройствами.

Схема подключения компрессорного оборудования

Данное очистное сооружение сможет работать при напряжении, отклоняющемся от номинального не более, чем на 5% в любую сторону. Если электричество отключится не более, чем на 4 часа, то это не нарушит работу септика. Но при превышении этого срока есть риск возникновения проблем, связанных с анаэробными процессами брожения.

Вы можете подключить Ваше очистное сооружение к бесперебойному электрогенератору.

Если Вы предполагаете или планируете отключение электричества в ближайшем будущем, то не забудьте ограничить подачу стоков к септику.

Как автоматизировать работу дренажного насоса ↑

Управление дренажным насосным оборудованием всегда осуществляется по изменению уровня жидкости. Есть несколько вариантов устройств, но все они функционируют путём подачи или отключения питания (цепь разрывается или замыкается). Рассмотрим самые распространённые решения для дренажных приборов.

Способы применения поплавковых выключателей

Универсальное устройство, которое позволяет управлять насосами, когда необходимо откачивать жидкость или наполнять резервуары. Поплавковый выключатель представляет собой небольшой герметичный бокс из пластика со стационарно подсоединённым трёх- или четырёхжильным кабелем длиной до 10 метров. Именно таким типом автоматики снабжены простые бытовые насосы, но «поплавок» можно купить и отдельно.

Устанавливают поплавковый выключатель погружением в перекачиваемую жидкость, его прикрепляют к стенке ёмкости или фиксируют на силовом кабеле насоса. Чтобы более точно выставить диапазон рабочего уровня, на провод выключателя надевается и фиксируется скользящий груз. Меняя длину кабеля между выключателем и огрузкой, устанавливают оптимальные моменты срабатывания поплавка.

По сути, поплавковый выключатель является одновременно датчиком уровня и коммутирующим устройством. Работает он очень просто. Внутри корпуса с положительной плавучестью по специальному каналу свободно движется металлический шарик. При поднятии/опускании поплавка под углом около 45 градусов шар уходит в крайнее положение и ударяет по клавише двухпозиционного микровыключателя, который, в свою очередь, запитывает цепь, либо разрывает её.

Схема устройства автоматики с тремя кондуктометрическими датчиками

Принцип работы такой системы управления основан на электропроводности перекачиваемых жидкостей. Электроды из нержавеющей стали погружают в воду. Один из них, контрольный, должен всегда находиться в воде, а другие, сигнальные, монтируют на своих уровнях. Между ними по рабочей среде постоянно передаются малые токи. Если вода достигает нижнего сигнального датчика, то между ним и контрольным электродом появляется прослойка из воздуха (который не проводит электричество), что сразу же улавливает управляющий блок. А когда вода поднимается до верхнего датчика, воздух, наоборот, вытесняется жидкостью, и сигнальная цепь замыкается.

Если поплавки могут работать как с пультом, так и самостоятельно, то такая автоматика обязательно комплектуется выносным блоком управления. Именно к нему поступают сигналы о состоянии слаботочных цепей внутри резервуара, а затем уже контролер отдаёт команду на срабатывание коммутирующего устройства (например, магнитного пускателя) для включения/выключения насоса. Кстати, многоэлектродные датчики могут управлять несколькими насосами, срабатывающими одновременно или поочерёдно, в том числе установленными в разных резервуарах.

В системе могут использоваться кондуктометрические датчики с несколькими электродами (для отслеживания большого количества уровней), но также возможны конфигурации, где функционирует только один электрод. Такая вариативность позволяет собрать автоматику для дренажного насоса своими руками, которая будет наиболее эффективной для конкретных условий. В любом случае кондуктометрические устройства управления надёжнее и намного точнее, чем системы контроля с поплавковыми выключателями.

Ремонт септика “Топас”: особенности профессионального и самостоятельного обслуживания
