Ремонт поломок жк, lcd и лед телевизоров своими руками

Кинескопные экраны

Начало ремонта телевизора LG своими руками, а также ТВ таких марок, как Панасоник, Самсунг, Рубин, Шарп и др., состоит в проверке предохранителя.

Для того чтобы починить телевизоры с электронно-лучевой трубкой, необходима проверка на наличие основных неисправностей, а после — их устранение.

Проверка предохранителя. Для этого откручиваем заднюю панель, под которой находится плата. К предохранителю подключены клеммы питания, которые необходимо переключить к цоколю обычной лампы и подсоединить ТВ к сети. Если лампа потухла, значит, устройство функционирует исправно. В случае если лампа и не начинала гореть или наоборот, горела всё время, то стоит сделать вывод, что предохранитель сгорел.

Диодный мост. В случае этой поломки ремонт возможен только после прозвонки. Для этого понадобится мультиметр и паспорт ТВ, в которых указана основная его характеристика. А далее нужно действовать согласно приведенной в паспорте схеме, хотя при поломке диодного моста всё же лучше отнести его в сервисный центр.

Наиболее сложной проблемой кинескопных телеприемников, как правило, является неисправность позистора. Для его проверки нужно выключить и включить цепь питания и следить за рабочей лампой. Для осуществления ремонта сначала понадобится настройка сопротивления сети, а после — замена позистора.

Сгорели конденсаторы или транзисторы. Обнаружить их несложно, это можно сделать даже зрительно: если они вздуты или изменили цвет на плате, то проблема имеет место быть. В этой ситуации испорченную деталь необходимо заменить.

Проведение диагностики

Вы включили телевизор, а изображение пропало или исчезло, перед вами просто черный экран, есть звук. Чтобы определить, что именно сломалась в первую очередь надо самостоятельно провести диагностику телевизора, а только потом приступать к ремонту.

Какие действия стоит предпринять, чтобы правильно диагностировать поломку? Для начала попробуйте просто отключить от электрической сети ТВ, и через несколько минут его заново включить. Если процесс перезагрузки не помог, то переходим к следующим действиям.

Вооружитесь фонариком или включите его на своем смартфоне. И направьте свет на черный экран, при условии, что телевизор включен. Если есть звук и при направлении света видно изображение в виде силуэтов, то это вышла из строя лед-подсветка. Это один из самых быстрых способов диагностики.

В данном видео вы подробнее узнаете о ремонте подсветки:

Чтобы более детально провести диагностики и узнать перегорела цепь led подсветки или перестал работать лед драйвер.

Снимать крышку надо медленными движения, никуда не торопясь. Что на ТВ фирмы Самсунг или элджи алгоритм действий одинаковый:

Сначала отделить подставку;
Затем открутить все крепления по всему изделию;
И только после это снять крышку. Если не получается, то посмотрите внимательно поверхность крышки и найдите место расположения болта, который служит блокировкой. Открутите его и только потом снимите заднюю крышку.

Далее обязательно стоит проверить напряжение устройства в целом, а после только у льда – подсветки экрана вашего ТВ. Для подсветки применяют светодиодные наборы, которые обеспечивают четкую яркость и освещенность всего экрана.

Разные производители их располагают по-разному. Например, в телевизорах LG, они расположены за матрицей. Сначала извлекать надо матрицу, а только потом произвести ремонт led телевизора.

Возможен ли ремонт телевизора своими руками

Перед началом проведения ремонтных работ, обязательно нужно определить, что именно сломалось и для этого проводится диагностика устройства. Если телевизор не включается, то неисправность может возникать из-за сгоревшего предохранителя. Это касается телевизоров с жидкокристаллическим экраном и кинескопных. В то же время, как показывает практика, проблема может заключаться в неисправности диодного моста.

Если поломка в телевизоре несущественая, ремонт производится своими руками

Ремонт телевизора можно:

Произвести в сервисном центре;
Вызвать мастера на дом;
Выполнить всю работу по ремонту самостоятельно.

Плазменные телевизоры в отличие от ламповых обладают множеством преимуществ, так как они: имеют более насыщенное изображение, отличаются тонким корпусом, характеризуются высокой контрастностью и широкими углами обзора. Однако, несмотря на все преимущества, как и модели с кинескопом, они подвержены самым различным поломкам.

Все виды возникающих неисправностей можно разделить на несколько категорий, а именно:

Неисправность плазменной панели;
Поломка электрической схемы, ресивера;
Проблемы с гнездами, разъемами, проводами;
Накопление пыли внутри устройства.

Если сломан экран, то изображение может частично или полностью отсутствовать. В таком случае требуется замена плазменной панели в специализированном сервисном центре, и самостоятельно отремонтировать телевизор не получится. Если разбили панель телика, также нужно ее заменить. Если проблема в электронике, то изображение может искажаться и пропадать полностью. Электронику можно отремонтировать самому путем перепайки неисправных частей или заменить их на новые.

При неаккуратном обращении с проводами, шлейфами или разъемами могут возникнуть определенные проблемы. Неисправные части ЛЕД телевизора можно отремонтировать, а при серьезной поломке – заменить на новые. Накопление пыли внутри корпуса может спровоцировать возникновение различных неисправностей, именно поэтому, лучше своевременно проводить чистку прибора, чем потом на протяжении длительного времени ремонтировать телевизор.

Почему мы

Сервисный предоставляет полный перечень услуг по диагностике неисправностей, срочному ремонту телевизоров и наладке бытовой техники в Москве. В пределах города выезд специалистов бесплатный. На вновь установленные детали и проведенные работы выдается гарантия — срок увеличен компанией до 2 лет. В течение гарантийного периода при возникновении неполадок проводится безвозмездный вторичный ремонт и замена вышедших из строя запчастей.

Заполняйте форму на сайте, заказывайте обратный звонок. Менеджеры нашей службы непременно свяжутся с вами, помогут квалифицировать проблему и составить заявку.

Если в вашем телевизоре неисправна матрица, прежде всего следует обратиться к нам для выяснения рекреативности или замены матрицы, а также стоимости и сроках поставки матрицы. Сделайте звонок нам.

Читать всем, Важно!

Прежде чем позвонить или о стоимости замены матрицы, ЧТОБЫ НЕ ТЕРЯТЬ ВАШЕ И НАШЕ ВРЕМЯ, узнайте сначала модель телевизора, так как существует масса модификаций матриц LCD, LED или ЖК матрицы даже внутри одной модели телевизора. Таким образом существуют сотни наименований по каждому размеру экрана. Без модели предоставить Вам информацию — НЕВОЗМОЖНО.

Как определить модель телевизора?

Н ОМЕР МОДЕЛИ НАХОДИТСЯ НА НАКЛЕЙКЕ СЗАДИ ТЕЛЕВИЗОРА. Так называемом шильдике. Выглядит так:

Не пытайтесь прочитать номер модели с коробки или с документации. Зачастую там номер модели отражен частично, или пишется сразу для нескольких моделей с разным размером экрана. Информация будет неточной, и мы с Вами просто потратим время.

А может быть такое, что мне «всучат» подделку или «китайскую» матрицу на мой телевизор?

Производитель упорно работает над тем, чтобы пользователь не смог легко решить вопрос с заменой треснувшего экрана.

Поэтому в природе Внимание! ОТСУТСТВУЮТ УНИВЕРСАЛЬНЫЕ МАТРИЦЫ ДЛЯ ЛЮБОГО ТЕЛЕВИЗОРА. В каждой модели установлена четко определенная модель матрицы

В каждой модели установлена четко определенная модель матрицы.

Более того, даже в одной и той же модели телевизора, в зависимости от партии товара, может стоять несколько различных вариаций матрицы. И эти вариации не взаимозаменяемы. В зависимости от типа матрицы, телевизор необходимо запрограммировать под конкретный вариант матрицы.

Возможно ли восстановить разбитую или треснувшую матрицу LCD, LED или ЖК телевизора?

К нам ежедневно поступает множество звонков с просьбой восстановить, отремонтировать экран (он же — матрица, она же – панель) после удара. Однозначно, если произошел удар по экрану, или надавливание на экран, либо телевизор упал — то на 99,9 % экран разбит. Даже если снаружи невидно трещин, и осколков. Конструкция матрицы такова, что снаружи она оклеена специальной поляризационной пленкой, не позволяющей видеть трещины снаружи, и одновременно, защищающей от травм самого пользователя. Восстановить повреждённую таким образом матрицу невозможно. Другими словами она уже не рекреативна. В этом случае путь один — замена LCD, LED или ЖК матрицы на целую.

Можно ли отремонтировать матрицу, если на неё попала вода или другие жидкости?

В некоторых случаях возможно. При попадании воды на электрические линии и контакты матрицы телевизора происходит гальваническая реакция. Это запускает процессы коррозии и растворения токоведущих дорожек, также часто возникают замыкания в разных цепях и это может в конечном итоге привести к разрушению чипов на матрице. Если у вас вода попала на экран и стекает по нему вниз, или какая-либуда другая жидкость попала внутрь телевизора, даже незначительное количество. Выключите как можно быстрее телевизор из розетки электрической сети и обратитесь к специалистам по матрицам. Не тяните с ремонтом, различные жидкости рано или поздно растворят часть токоведущих дорожек матрицы. Чем быстрее будет правильно проведено восстановление – тем больше шанс сэкономить, и восстановить ваш экран.

Ремонт телевизоров с электронно-лучевой трубкой

Процент моделей с электронно-лучевой трубкой велик. Логично с них начинать рассматривать, как отремонтировать телевизор, потому что импульсные блоки питания считаются составной частью любой аппаратуры. Жидкие кристаллы, OLED (органические диоды), плазма. Микросхемы развертки эксплуатируют схожие принципы. Способ построения изображения отличается, однако элементная база схожая. Следовательно, ремонт телевизоров своими руками двигается проторенными дорожками.

Аппаратура содержит предохранители. Откроем секрет: случись форс-мажорная ситуация (удар молнии, скачок напряжения, падение аппаратуры) – ломаться должна защита. Практически конец настигает микросхемы. С предохранителя начинайте. Разумеется, если аппаратура лишена признаков жизни. В нормальном режиме ток через предохранитель нулевой, спецы ремонта придумали использовать факт, поставить на службу. Сгоревшая деталь вынимается, к клеммам присоединяется лампочка 100 ватт. Сопротивление сравнительно велико, послужит хорошим ограничителем тока, электрическая схема помедлит выгорать дальше.

В нормальном режиме лампочка моргнет, потом потухнет после включения телевизора. Причем аппарат с такой добавкой работает слегка неправильно. Присутствуют две детали, которые часто горят у телевизоров с электронно-лучевой трубкой:

Диодный мост выпрямляет ток. При резком увеличении потребления одна ветвь сгорает. Обычно два диода выходят из строя. Определить годные можно прозвонкой. Ток диодов проходит одним направлением, в другом вентили заперты. Схемный треугольник указывает, куда ток проходит. По представлениям схемотехники ток всегда течет от плюса к минусу. Соответственно, ставьте электроды, начиная прозвонку.
Второй любопытной деталью назовем позистор, работающий на индуктивную петлю, в задачу которой входит снятие потенциала с электронно-лучевой трубки. В противном случае на экране появляется характерная радуга из-за нарушения движения электронов. Может сгореть терморезистор, либо петля. Проверить цепь просто. Потребуется отключить, затем врубить питание. Если лампочка, которая раньше горела, теперь погасла, проблема в цепи снятия потенциала. Можно протестировать аппарат, какое-то время сможет работать нормально без петли.

Как понять вышел ли из строя позистор либо петля сгорела? Во-первых, измерить сопротивление. У позистора четыре входа. Два образуют цепь подогрева, два – снимают потенциал. Между первой парой сопротивление будет 300 – 600 Ом, между второй – единицы омов. Если отключить выходы, идущие на петлю размагничивания электронно-лучевой трубки, исключим участок из работы. Методика проверки простая. Если с петлей лампа горит, а без – нет, то придется искать новый шнурок. Визуально – толстый провод, охватывающий электронно-лучевую трубку по периметру. Чтобы с точностью 100% проверить позистор, потрудитесь выпаять. Включив питание, отслеживайте действия лампочки.

Что еще сгорит? В блоке питания при входе конденсатор большой емкости, рядом – силовой транзистор. Обе детали прозваниваются. У транзистора пробивается переход исток-сток, хотя возможны другие варианты. Если замечено, что половина диодного моста сгорела, говорит красноречиво: предохранитель потерпел неудачу. Вид поломки телевизора свидетельствует: внутри еще неисправность. А вот она уже привела к выходу из строя одной ветви диодного моста. Диагностику проводите, пока лампа вообще откажется загораться. Ключевым признаком правильно работающего телевизора является характерный гул, свидетельствующий: включилась строчная развертка.

Другие причины поломки ТВ

Среди типичных и простых причин того, что телик не включается, может выступать пульт ДУ или отсутствие сигнала от антенного кабеля.

Неисправность пульта ДУ

Если телевизор не включается с пульта, для начала, необходимо убедиться в годности батареек. Если они севшие – замените их. Часто телеприемник не может включиться из-за загрязнения контактов под кнопками. Для этого его можно разобрать самому, и очистить контакты мягкой тканью от скопившейся грязи. Если ваш пульт падал, то возможно повреждение кварцевого излучателя. В таком случае он подлежит замене. Ну а если вы залили ПДУ водой или какой-либо другой жидкостью, и он после разборки и просушки не заработал, то его придется заменить на новый.

Более подробно о починке пульта ДУ можно узнать из следующего видео или статьи.

Нет ТВ сигнала

При ремонте телевизоров LG, Sharp c ЖК дисплеем, Рубин, Горизонт с такими же экранами, часто возникает ситуация, когда при вполне исправном аппарате не происходит его включение. Оказывается, причиной может послужить отсутствие ТВ сигнала в антенном кабеле. Происходит это из-за срабатывания защиты шумоподавления (в теликах Рубин, ее стали ставить не так давно), и агрегат переходит в режим ожидания. Поэтому, если вы обнаружили свой телик в нерабочем состоянии, не стоит паниковать, а требуется проверить наличие сигнала от передающей станции.

В заключение можно сказать — когда вы принимаете решение о самостоятельном ремонте телеприемника, следует трезво оценивать свои способности и знания в этом деле. Если вы чувствуете себя не уверенно, то лучше это дело доверить телемастеру, тем более, что 220 В никто не отменял, и незнание элементарных правил безопасности может повлечь за собой неприятные последствия.

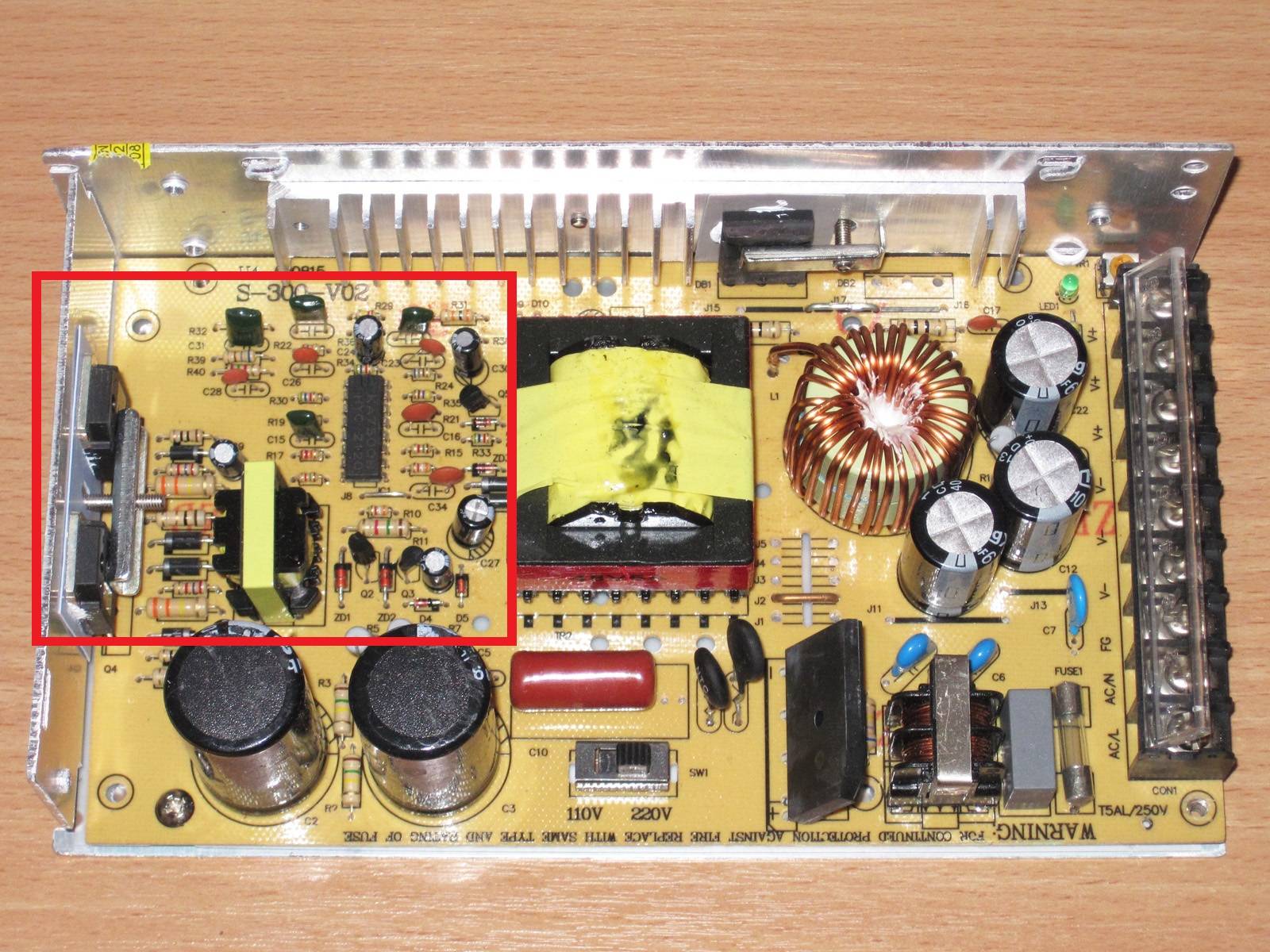

Ремонт блоков питания

Если ЖК-телевизор не получается включить и одновременно нет индикации (или она включается только на определенное время и далее самостоятельно выключается), то проблема, скорее всего, в блоке питания.

Схему ремонта ТВ марки Самсунг, описанную ниже, можно применять ко всем жидкокристаллическим телевизорам:

Вскрыть заднюю панель устройства при помощи отвёртки.
Снять крышку. С левой стороны будет расположен БП, а с правой — материнская плата.
Плата блока питания имеет верхний и нижний трансформаторы. Проверку начинаем с последнего из перечисленных, поскольку он отвечает за дежурный режим.
Необходимый нам трансформатор должен давать напряжение 5 В. Чтобы измерить напряжение, нужно найти провод. Для этого смотрим маркировку или же схему: на требуемом проводе будет обозначено «5 В».
Сначала необходимо измерить обрыв цепи. Для это нужно подсоединить один щуп к найденному контакту, а второй — к диодному катоду (расположен на радиаторе). Ставим на прозвон: если звуковой сигнал есть, значит, обрыв отсутствует.
После этого один щуп мультиметра нужно подключить к панели телевизора, а второй — оставить на прежней локации. Включаем экран в сеть и начинаем процесс замера напряжения. Если прибор показывает напряжения меньше, чем 5 В, значит, ТВ функционирует не на полную мощность и вероятнее всего высох конденсатор.
Перепаиваем элементы, которые вышли из строя. Для этого предварительно нужно изъять плату и отсоединить шлейф матрицы.
Устанавливаем блок обратно и производим сборку аппарата. После этого экран должен работать.

Распространенные поломки популярных марок ЖК-телевизоров и способы их устранения

Со многими неполадками жидкокристаллических экранов можно вполне справиться самостоятельно. Но следует знать, что эти экраны требует к себе более бережного обращения, чем например, кинескопные телевизоры.

Возможно, телевизор не функционирует из-за отсутствия питания, чтобы это проверить, нужно выполнить следующие действия:

Открыть при помощи инструментов заднюю крышку жидкокристаллического телевизора.
Отсоединить провода, которые подключены к матрице устройства.
Подсоединить к контактам исправную лампочку.
На некоторых панелях предусмотрено несколько источников света, в таком случае они также должны пройти проверку. Выполнить это можно следующим образом: вытащить матрицу ТВ и подключить в сеть, сразу станет понятно, какая лампа вышла из строя.

После того как неисправный светильник будет обнаружен, необходимо его заменить. Эта процедура должна выполняться максимально аккуратно. В большинстве случаях лампу можно достать даже, не извлекая матрицу – нужно отодвинуть элементы защиты и достать перегоревшую деталь при помощи паяльной станции

Затем таким же способом устанавливается новая лампа, Важное правило – новая лампа должна быть полностью идентична старой

У каждого производителя есть свои слабые места, поэтому ниже представлена подборка самых распространенных поломок жидкокристаллических экранов.

Часто пользователи этого бренда сталкиваются с такой проблемой, что при включении устройство не прерываясь пищит. Такой симптом обычно говорит, что произошла утечка. Рекомендуется попробовать произвести замену диода предвыходного каскада.

Если же поломка сложная, то лучше доверить ее устранение специалистам, которые не только профессионально выполнят ремонт, но и выдадут гарантию. Потому если отремонтированный экран вновь перестанет работать, то пользователь может потребовать возврата денег.

ЧИТАТЬ ДАЛЕЕ: Особенности ремонта кухни в хрущевке

У владельцев плоских экранов LG может возникнуть проблема с сохранением настроек. Такая неполадка не требует обращение к мастерам, ремонт телевизора LG можно выполнить самостоятельно. Достаточно перевести устройство на другой режим работы, и все настройки будут сохраняться.

Ниже представлен список неполадок, с которыми сталкиваются владельцы кинескопных телевизоров.

Рубин:

Телевизор Рубин при подключении громко гудит – скорее всего, нужно произвести замену фотоприемника.
Рубин не включается, индикатор не горит – скачки напряжения в транзисторе.

Горизонт:

У телевизора Горизонт отсутствует синий оттенок, а также нарушен баланс белого цвета – в основном это происходит из-за обрыва резистора.
Звук есть, нет изображения – причина неполадки заключается в плохом контакте разъеме питания платы экрана. Рекомендуется при помощи паяльника впаять жгут в плату телевизора Горизонт.

Витязь:

Экран не включается – проблема с блоком питания.
На мониторе появляется горизонтальная полоска – ремонт телевизора витязь заключается в устранении неполадки в микросхеме кадровой развертки.

Перед тем как начинать ремонт телевизора, изначально необходимо убедиться, в чем проблема. Это поможет и в том случае, если ремонт вы будете производить своими руками, и тогда, когда придет мастер, вы ему сможете объяснить ситуацию.

Есть несколько видов неисправностей, которые чаще всего можно встретить при поломке телевизора.

Техника не выключается. В независимости сломался кинескопный телевизор или современная ЖК модель, данная неисправность связана с перегоревшим предохранителем. Только вот разные модели имеют отличительные друг от друга детали

Также следует обратить внимание и на диодный мост – возможно, сгорел именно он.
Как в отечественных, так и в импортных моделях часто может сбиваться потенциал, за функцию которого отвечает позистор.
Если сломался монитор плазменного телевизора, тогда проблема, чаще всего, заключается в помехах или перепадах, могут появляться светлые либо темные полосы, изменяется цвет во время просмотра передачи или кинофильма.
Проблема может быть и в поломке шнура или неисправности розетки.

Если брать во внимание все неприятности, перечисленные выше, стоит сказать, что наиболее сложной поломкой считается неисправность экрана. Например, на вашем мониторе после попадания жидкости на матрицу или удара телевизора проявляются светлые блики, тогда лучше нести его в телесервис

Здесь его обязательно отремонтируют, а если еще и гарантийный срок не вышел, то бесплатно или по сниженной цене.

Что делать? Pазбита матрица телевизора, на ней трещины и др. повреждения. Ремонт телевизоров.

У современных ЖК LED телевизоров множество отличий от своих предшественников, которые были наделены электронно-лучевой трубкой (кинескопом). В первую очередь это экран, который стал более тонким, хрупким, а соответственно более уязвимым. Одно неверное движение, удар, сотрясение, сильная вибрация, или того хуже, падение, навсегда выведет матрицу из строя. В данном случае имеется два выхода из сложившейся ситуации, выполнить ремонт телевизоров, который будет заключаться в замене матрицы или приобрести новый телевизор. Как показывает практика, стоимость замены как правило, составляет до половины цены нового телевизора такой же модели. Отсюда вывод — ремонт ЖК телевизора в городе Киеве по замене гораздо выгоднее покупки нового. Первым признаком того, что экран безнадежно испорчен, является появление на нем трещин, сколов, разноцветных полос, как вертикальных, так и горизонтальных, а также других механических повреждений. Что же такое матрица в современном телевизоре? Экран ЖК телевизора представляет собой стеклянную поверхность с огромным количеством (миллионами) пикселей, которые под воздействием внешних сигналов способны менять цвет и яркость. Именно из этих маленьких точек (пикселей) формируется изображение. Каждый пиксель управляется специальной микросхемой – драйвером, который располагается на гибком шлейфе, впаянном в само стекло ЖК панели. Матрица телевизора является максимально чувствительным элементом, которому нужен регулярный специальный уход. Не избежать ремонта телевизоров, если помыть матрицу водой, которая может затечь во внутрь и натворить проблем. Такой ремонт телевизора, как замена матрицы, будь то модель Sony, LG, Samsung или др., отличается незначительно. Отличия кроются в конструкции непосредственно самого телевизора, что сказывается на порядке его разборки. Крепления могут быть стандартными – на винтах, или, что менее удобно – на защелках, которые сложнее обнаружить и легко сломать. Разборка телевизора может быть доступна с фронтальной или с тыльной стороны. Со всеми этими нюансами знакомы телемастера сервисных центров, поэтому выполнять самостоятельно ремонт телевизоров, связанных с заменой матрицы, крайне не рекомендуется. Это еще связано и с тем, что даже если предположить, что вам удалось купить подходящую новую панель, не факт, что она не сломается у вас во время замены. Чтобы телевизор начал правильно работать, после замены необходимо будет выполнить согласование новой детали со всеми модулями, что сделать, не имея опыта в данной сфере, достаточно тяжело.

Кинескопные экраны

Несмотря на то, что на сегодняшний день большинство потребителей отдает предпочтение самым современным плазмам, кинескопные экраны тоже все еще пользуются спросом. У таких телевизоров есть свои преимущества: они недорого стоят, легки в управление, а качество передаваемой картинки по-прежнему высокое.

Основные неполадки кинескопных устройств:

кинескопный телевизор не включается – также как, и на устройствах другого типа в первую очередь нужно проверить целостность предохранителей;
неисправность диодного моста – частая проблема кинескопных приемников, починить телевизор можно, только после выполнения «прозвона», из оборудования понадобится мультиметр;
поломка позистора – считается самой серьезной проблемой, для того чтобы произвести проверку, необходимо цепь питания телевизора выключить, затем снова запустить. После, наблюдать за лампой, если она гаснет, это значит, что позистор вышел из строя. В первую очередь нужно отрегулировать сопротивление сети, а затем произвести замену детали;
перегорание транзистора или конденсатора – такую неполадку легко заменить при визуальной проверке (на детали нагар черного цвета), ремонт осуществляется путем замены детали.

Что делать, если не включается телевизор Филипс: ремонт своими руками

Высокая надежность телевизора марки Philips гарантирует его продолжительный срок службы, однако, в некоторых случаях могут возникать различного рода поломки. Техника марки Филипс отличается высоким качеством и сложностью устранения поломки, так как устройство характеризуется особенностью деталей, в частности, таких как трансформатор.

Если в телевизоре Филипс индикатор мигает, значит, телевизор сам диагностирует тип неполадки

Наиболее распространенными видами неисправности считаются такие как:

Отсутствие звука;
Мигание, периодическое пропадание или полное отсутствие картинки;
Искажение изображения;
Отсутствие реакции на команды.

В случае разбитой матрицы лучше всего приобрести другой телевизор, так как ее замена будет очень дорогостоящей. Если нет достаточного опыта проведения ремонтных работ, то можно просмотреть видеоуроки или доверить устранение неисправностей специалистам.

Диагностируем поломку телевизора

Есть несколько видов неисправностей, которые чаще всего можно встретить при поломке телевизора.
