Что делать, если кнопки на микроволновке не работают

Что нужно запомнить

  1. В первую очередь проверьте, правильная ли посуда используется. Любые металлические элементы недопустимы, даже если это узоры на тарелке.
  2. Осмотрите слюду. Если она жирная, но не прогоревшая — помойте поверхность. Если уже прогорела — замените ее.
  3. Если проблемы с магнетроном — снимите его. Осмотрите колпачок, если он поврежден — замените обязательно.


Микроволновая печь, вне зависимости от марки производителя, года выпуска — практически одинаковое. Соответственно запасные части взаимозаменямы. Главное правильно сделать диагностику поломки.

Приведенная таблица поможет в этом:

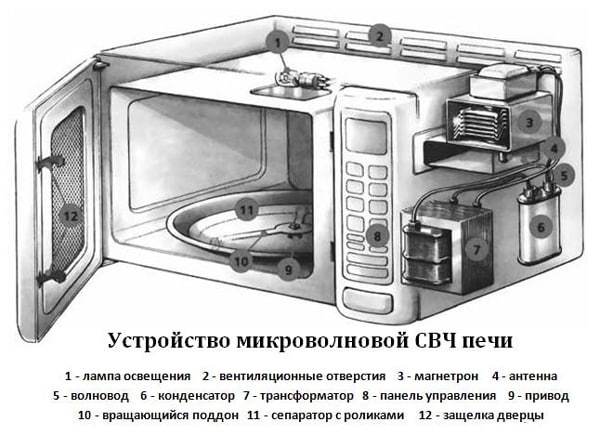

Устройство СВЧ печи:

Микроволновка состоит из довольно простых частей:

  1. камера нагрева пищи
  2. магнетрон
  3. волновод
  4. трансформатор
  5. блок управления

Камера и магнетрон соединяются между собой при помощи волновода. Помимо этого также в печи установлен трансформатор и его обмотка. Принцип работы следующий: при включении микроволновой печи в сеть, напряжение поступает на первичную обмотку трансформатора. Вместе с этим энергия также подводится к вторичной обмотке, отвечающей за нагревание катода. Обе обмотки очень хорошо изолированы. В микроволновой печи обычно все соединено последовательно. Начнем с цепи питания магнетрона

После снятия крышки, обратите внимание на трансформатор, рядом большой конденсатор и диод. Это схема формирования высокого напряжения для питания магнетрона

Ни в коем случае не суйте туда руки или отвертку. Мы полагаем, что конденсатор потихоньку разрядится, и если вилка извлечена из розетки, то удар током маловероятен.

Принципиальная электрическая схема СВЧ печи

типовая электрическая схема СВЧ печи

На первичную обмотку трансформатора поступает напряжение 220 В. Обычно она расположена снизу и намотана медным проводом, который может показаться оголенным. На самом деле он покрыт прозрачной изоляцией. Катушка эта расположена под вторичными обмотками. Вторичных обмоток две. Одна из них в буквальном смысле представляет собой несколько витков обычного провода, который не очень аккуратно намотан рядом с первичной. Это подогрев катода. Здесь 6,3 В переменного напряжения, которые помогают электронам покинуть поверхность. А вот выше в хорошей, добротной изоляции располагается высоковольтная обмотка. Здесь примерно 2 кВ, которые идут на выход. На выходе стоит конденсатор, который зашунтирован диодом. Получается, что отрицательная полуволна проходит на катод, а положительная заряжает емкость. На следующем полупериоде электрод уже окажется под удвоенным напряжением: снимаемым с трансформатора и разрядом конденсатора. В результате получается что-то порядка 4 кВ. Этого хватает, чтобы начать генерацию.

Устранение неисправностей

Отремонтировать СВЧ печь своими руками лучше с помощью функциональной схемы. Она универсальна для всех печей и достаточно подробно отражает все элементы. Ремонт микроволновки lg своими руками можно производить в соответствии с нижеприведёнными рекомендациями.

Электрическая принципиальная схема микроволновой печи.

Замена предохранителей

Микроволновые печи оснащены 2 предохранителями. Первый в стеклянном корпусе установлен на вводе напряжения от розетки. Целостность проверяется визуально или омметром. Второй, высоковольтный, в трубчатом корпусе из пластика – размещён возле трансформатора. Сгорает при выходе из строя диода или конденсатора в высоковольтной цепи магнетрона. Не следует заменять их “жучками”, так как это может привести к возгоранию. Перед установкой новых предохранителей полезно провести анализ причин приведших к перегоранию, чтобы ситуация не повторилась.

Так выглядит сгоревший предохранитель.

Замена слюды

В процессе разогревания и приготовления пищи на слюдяную накладку неизбежно попадают капли жира и кусочки еды, из-за чего в камере возникают искры и треск. Магнетрону в этом случае приходится работать с перегрузкой, что приводит к выходу из строя. Листы слюды продаются в магазинах радиотоваров, а вырезать пластину нужного размера сможет каждый. Если нет возможности замены, то временно, после очистки, используется старая пластина, которую устанавливают испорченной стороной внутрь волновода.

Ремонт защитного колпачка

Прогорание колпачка, сопровождаемое шумом и искрением, происходит из-за старости, или вследствие разрушения слюдяной пластины. Поэтому при замене накладки нужно обязательно проверять его состояние. Деталь копеечная и меняется легко. Но можно и отремонтировать, просто развернув колпачок на 180°. В новом положении он прослужит ещё долго.

Проверка высоковольтного диода

Для диагностики этой детали обычный тестер не годится, так как не имеет достаточного диапазона измерения. Проверку можно провести с помощью обыкновенной лампочки, подключив её через проверяемый диод к сети 220 В. Если деталь исправна – лампочка светится не полным накалом. При ярком свечении или его отсутствии диод заменяется.

Проверка конденсаторов

Конденсаторы, в том числе высоковольтный, проверяются путём замера омметром их сопротивления. Если прибор показывает бесконечность – всё в порядке. При показаниях 0 или несколько Ом – деталь заменяется. Если при проверке высоковольтного конденсатора сопротивление составляет 1 МОм, значит, в нём установлен разряжающий резистор и он пригоден к использованию.

Проверка конденсатора.

Диагностика трансформатора

Проверка производится омметром, которым замеряется сопротивление обмоток. У первичной, в зависимости от модели микроволновки, оно должно быть в диапазоне 2 – 4,5 Ом, Сопротивление высоковольтной обмотки составляет от 140 до 350 Ом. Нормой для накальной обмотки является диапазон значений 3,5 – 8 Ом.

Проверка и замена магнетрона

Если неисправность не обнаружена, а микроволновка не греет, приступают к проверке магнетрона. Для этого снимают верхнюю крышку, отсоединяют клеммы с проводами и замеряют сопротивление между выводами.

Если омметр показывает несколько Ом – нить накала целая, при бесконечности – оборвана и магнетрон подлежит замене. Если накал цел, а магнетрон не работает, необходимо проверить исправность проходных конденсаторов, расположенных рядом с его выводами и при необходимости заменить эти конденсаторы.

Чтобы извлечь неисправный магнетрон, придётся снять трансформатор и волновод и открутить 4 болта. Для замены необязательно использовать точно такой же тип, подойдёт любой другой (например, от микроволновки Mystery mmw) со схожими характеристиками по мощности.

Устранение гудения

Сначала определяется источник гудения. Если это трансформатор, то заменяется аналогичным. Исправный вентилятор обычно гудит из-за перегрева системы. Чтобы он замолчал, достаточно переставить печь подальше от стены или очистить лопасти.

Как самостоятельно починить сенсорную панель микроволновки? — интернет-магазин Всем Запчасть

Можно ли устранить поломку микроволновой печи в домашних условиях, не имея особой профессиональной подготовки? Конечно, можно! Для того, чтобы без каких-либо проблем и осложнений провести ремонт, Вам потребуется только изучить эту статью и подготовить все необходимые инструменты и детали. Сегодня мы расскажем, как справится с наиболее распространенной проблемой современных СВЧ печей — неисправность мембраны сенсорной панели устройства.

Как работает сенсорная панель?

Перед тем, как перейти к непосредственному ремонту сенсорных кнопок микроволновки, давайте определим, как же они функционируют.

Сенсорная клавиатура микроволновки — простое устройство, состоящее из двух пленочек. На каждой из них симметрично расположены контактные площадки, соединенные токопроводящими дорожками. Когда Вы нажимаете на кнопку, пленки прижимаются, контакты соприкасаются, возникает импульс, который по проводящим дорожкам поступает к мультиметру.

Получается, никаких сложных процессов не происходит, а значит бояться тут нечего — заменить сенсорную панель можно и самостоятельно. Главное при этом — выбрать правильную панель. Но и тут наш магазин приходит Вам на помощь и предлагает широкий выбор конструктивных элементов для микроволновок всех известных производителей.

Причины, провоцирующие скорейшую поломку сенсора

Конечно, со временем контакты на клавиатуре стираются и перестают так чутко реагировать на нажатия, как в самом начале работы, однако внешние факторы могут ускорить этот процесс.

Прежде всего, это грубое обращение. Как показывает практика, 50% пользователей нажимают на кнопки микроволновки намного сильнее, чем это требуется. А ведь сенсор не терпит грубого обращения! Сильное давление приводит к тому, что кнопка просто “проваливается” и перестает реагировать на прикосновения. Вывод достаточно прост: будьте аккуратны со своей техникой.

Также не стоит забывать, что сенсорная клавиатура основывается на работе электричества, а значит частые скачки напряжения сети приводят к перегоранию контактов. Если Вы знаете, что в доме нередко возникают проблемы с электричеством, позаботьтесь о том, чтобы микроволновка была подключена к сети не напрямую, а через сетевой фильтр. Таким образом, перепады напряжения будут нивелироваться, а значит микроволновка прослужит намного дольше.

Эти простые советы могут помочь Вам уберечь себя от лишней головной боли, связанной с поломкой микроволновой печи.

А точно ли клавиатура сломалась?

Ваша микроволновка не отвечает, когда Вы нажимаете на кнопки? А уверены ли Вы в том, что проблема кроется именно в них? Из раза в раз повторяются ситуации, при которых замена клавиатуры микроволновки не меняет ситуацию, и устройство все также не выполняет необходимые действия.

Все дело в том, что за эффективность отклика устройства на нажатия клавиш дисплея отвечает как сама электронная панель, так и микроконтроллер. Согласитесь, если даже панель будет идеально производить сигнал, без качественной его обработки микроволновка не сможет начать работу.

Чтобы предотвратить ситуации бесцельной замены сенсорной клавиатуры, мы рекомендуем Вам поступать следующим образом. Как только возникают неполадки в работе дисплея, разберите устройство, чтобы добраться до платы. Далее Вам нужно при помощи мультиметра проверить весь микроконтроллер на наличие вышедших из строя компонентов. Если хоть один из участков не отвечает, придется заменять всю плату. Если же никаких проблем с платой не обнаружено, можете смело заказывать новую сенсорную панель и устанавливать ее на место старой.

Что именно вышло из строя?

Так как конструкция клавиатуры на микроволновке имеет довольно-таки примитивную конструкцию, выйти из строя она может по 3-м причинам:

  • токопроводящие дорожки повредились;
  • кнопки начали “залипать”;
  • пропадает контакт в месте воздействия шлейфа и разъема на плате управления.

А как исправить каждую из вышеперечисленных поломок мы сейчас подробно рассмотрим.

Ремонт СВЧ печи своими руками

Возможные неисправности СВЧ печей

Почти в каждом доме сегодня на кухне стоит микроволновя печь. СВЧ печь позволяет быстро подогреть, а также приготовить пищу, сохраняя при этом ценность продукта. Поговорим дальше про устройство, принцип работы и ремонт СВЧ печи своими руками.

Принцип работы микроволновой печи

Кратко рассмотрим принцип работы микроволновки. Самая главная часть СВЧ печи является магнетрон (MAGNETRON) см.схему ниже. Магнетрон — это лампа-генератор для СВЧ волн. Магнетрон преобразует электрическую энергию в сверхвысокочастотное электрическое поле, которое заставляет быстро двигаться молекулы воды. В результате этого происходит разогревание продукта.

Правила эксплуатации микроволновой печи

При эксплуатации СВЧ печей следует соблюдать правила техники безопасности и эксплуатации, которые есть в прилагаемой к микроволновке инструкции.

Основные правила: запрещается включать микроволновку с открытой дверцей, закрывать вентиляционные отверстия, включать печь без еды, Нельзя делать отверстия в корпусе или снимать металлическую сетку с дверцы и т.д. При ремонте всегда разряжайте ёмкость в цепях питания магнетрона одним из щупов мультиметра или куском изолированного провода, не оставляйте металлических стружек, частиц в волноводе. Так же стоит отметить, что микроволновая печь должна содержаться в чистоте как с наружи, так особенно изнутри. При попадании частиц разбрызгиваемого жира на слюдяную поверхность может вызвать прогорание слюды. Но даже при самом хорошем уходе за данным прибором никто не застрахован от возможных неисправностей. Ниже мы перечислим основные поломки микроволновой печи.

Основные неисправности СВЧ печей

  1. При включении микроволновка не работает совсем. Сгорел предохранитель в самой печи, в результате замыкания в печи или броска напряжения в розетке. Если замена предохранителя (такого же номинала) не помогла, то возможная причина замыкание трансформатора или предохранительнго диода HV Diode, который служит для защиты трансформатора. Справка: блок питания магнетрона выдаёт следующие питающие напряжения: Анодное напряжение Uа — 4000 в., ток — 300 мА. Напряжение накала U — 3,15 – 6,3 в., ток — 10 А (в зависимости от типа магнетрона).
  2. Часы работают, но микроволновка не греет. Возможная неисправность не срабатывает выключатель открытой дверцы (недостают крючки, закрывающие дверцу до выключателя или один из них отломан. Не плотно закрыта дверца).
  3. Печь работает несколько минут и выключается, через некоторое время опять процесс повторяется. Плохое охлаждение магнетрона: закрыты винтялиционные отверстия микроволновки, не работает вентилятор охлаждения магнетрона, реле включения вентилятора (если установлен в данной модели). Микроволновка встроена в кухонную нишу – мало места для теплообмен, особенно при включении гриля!
  4. В тех СВЧ печах где магнетрон располагается с коротким волноводом можно наблюдать пробой слюдяной прокладки. Признаки: в камере микроволновки видны искры ( справа на стенке ) и слышен запах гари. Как писалось выше, происходит это в следствии загрязнения.
  5. Микроволновка плохо греет. Возможная причина заниженное напряжение в розетке или потеря эмиссии (магнетрон — как любая лампа может терять свою эмиссию), в результате чего сокращается мощность генерируемой энергии. Для восстановления эмиссии можно домотать пол витка накальной обмотки. Справка: напряжение сети

220в, напряжение накала магнетронов колеблется от 3,15 до 6,3 вольта.

На дисплее не все сегменты отображаются, хаотично моргают или появились пятна (у ЖК дисплеев) Возможная причина поврежден экран или процессор. Последний повреждён если в добавок к дисплею не работает сама микроволновка.

Не работает сенсорная панель. Повреждение токопроводящих дорожек в сенсорной панели. Обычно бывает при сильном нажатии на сенсорные кнопки. Либо произвести замену блока сенсорного управления, либо аккуратно расслоить сенсорную панель и наложить на повреждённые дорожки отрезки неизолированного провода.

Не работают некоторые кнопки на панели управления. Проверить неисправные кнопки омметром, при необходимости заменить изношенные кнопки. Возможно поможет простая пропайка кнопок.

Тарелка вращается, свет в нутри горит, а печь не греет. Возможная причина: неисправен магнетрон, цепи включения трансформатора питания магнетрона или сильно занижено напряжение в розетке.

Вращающаяся тарелка двигается рывками, тормозит. Вам нужно почистить микроволновку, убрать мусор под самой тарелкой, канавки роликового механизма или неисправность двигателя вращения тарелки.

Блюдо с одной стороны подгорело, а с другой даже не нагрелось. Неисправен двигатель вращения тарелки.

Кнопки “залипают”, что делать?

Если сенсор микроволновой печи реагирует через раз, может сработать без нажатия или несколько раз повторить единичный сигнал, скорее всего вся проблема кроется в коротком замыкании.

Чтобы починить технику, нужно просто увеличить расстояние между двумя пленками. Сделать это можно примитивным способом — наклеить кусочек скотча или изоленты на ту часть пленки, на которой нет контактов или дорожек. После этого Вам нужно соединить две пленки вместе и собрать устройство.

Нужно заметить, что это исправит ситуацию только на время — если кнопки начали залипать, поможет только полная замена сенсорной панели.

Замена сенсорной панели

Поменять старый сенсор на новый не так уж и сложно: для этого Вам потребуется просто открепить старую пленку и установить на ее место новую. Однако, перед тем, как сделать это, Вам придется найти оригинальную модель клавиатуры конкректно Вашей СВЧ печи.

Важно: не пытайтесь устанавливать “безымянные” панели — они нередко приводят к серьезным поломкам управляющего модуля. При подборе нужной детали Вы всегда можете воспользоваться услугами наших консультантов — они сориентируют Вас в ассортименте магазина “Всем Запчасть” и помогут с выбором

При подборе нужной детали Вы всегда можете воспользоваться услугами наших консультантов — они сориентируют Вас в ассортименте магазина “Всем Запчасть” и помогут с выбором.

А точно ли клавиатура сломалась?

Ваша микроволновка не отвечает, когда Вы нажимаете на кнопки? А уверены ли Вы в том, что проблема кроется именно в них? Из раза в раз повторяются ситуации, при которых замена клавиатуры микроволновки не меняет ситуацию, и устройство все также не выполняет необходимые действия.

Все дело в том, что за эффективность отклика устройства на нажатия клавиш дисплея отвечает как сама электронная панель, так и микроконтроллер. Согласитесь, если даже панель будет идеально производить сигнал, без качественной его обработки микроволновка не сможет начать работу.

Чтобы предотвратить ситуации бесцельной замены сенсорной клавиатуры, мы рекомендуем Вам поступать следующим образом. Как только возникают неполадки в работе дисплея, разберите устройство, чтобы добраться до платы. Далее Вам нужно при помощи мультиметра проверить весь микроконтроллер на наличие вышедших из строя компонентов. Если хоть один из участков не отвечает, придется заменять всю плату. Если же никаких проблем с платой не обнаружено, можете смело заказывать новую сенсорную панель и устанавливать ее на место старой.

Возвращение к жизни сенсора

Обзор микроволновок Bosch с сенсорным управлением

Чтобы разобрать сенсорную панель, надо сначала отключить микроволновку от сети, а потом:

  • отвинтить болты, которыми крепится крышка микроволновки;
  • не спеша разобрать все имеющиеся соединения;
  • раскрутить винты на специальной защитной панели;
  • достать модуль управления из панели;
  • с помощью тонкого ножа отсоединить сенсорную пластину;
  • разделить пластину на две части;
  • проверить целостность проводящих дорожек на пластинах. В том случае, когда все дорожки целы, проблема может заключаться в замыкании контактов. Чтобы исключить замыкание, надо увеличить расстояние между пластинами. Для этого на внутреннюю сторону пластин наклеивается изолирующая лента или скотч;
  • соединить пластины и подсоединить к ним шлейф;
  • приклеить сенсор на место;
  • собрать микроволновку;
  • проверить работоспособность кнопок.

Все действия надо производить максимально аккуратно, чтобы не навредить прибору еще больше. Необходимо также понимать, что подобные манипуляции с сенсорной панелью – это только временное решение проблемы. Кнопки на ней будут продолжать вдаливаться, создавая новое замыкание. Избавиться от этой проблемы полностью можно только с помощью замены сенсора. Проведение данной операции лучше доверить специалистам, особенно при отсутствии опыта по ремонту микроволновок.

Полезный совет — как открыть микроволновку если сломалась кнопка

Еще одна распространенная проблема, с которой сталкиваются владельцы СВЧ-печей — отказ дверцы открываться при нажатии соответствующей клавиши. Первое, что приходит в голову в этом случае — сломалась кнопка открывания микроволновки.

На самом деле проблема не в самой кнопке, а в детали, которая называется «защелка двери микроволновой печи». Она изготовлена из пластмассы и при длительной эксплуатации может износиться и сломаться.

Решить проблему поможет замена данной детали. Сегодня найти и заказать в интернете можно «родную» защелку практически на любую микроволновку, особенно если речь идет о популярной модели.

Однако, чтобы убедиться, что защелку не заклинило, а она действительно сломалась, нужно как-то открыть дверцу.

ВИДЕО ОБЗОР

Печь искрит

Эта причина возникает в микроволновых печах, которые имеют слюдяную пластину, закрывающую магнетрон. Почему микроволновая печь искрит и появляется треск? Перед тем как выполнить ремонт своими руками необходимо знать причины:

  1. Перегрев слюдяной пластины, который вызывается попаданием на нее капель жира. Не следует закрывать глаза на эту проблему. Она может привести к перегоранию дорогостоящего магнетрона.
  2. Повреждение эмали в камере. Происходит из-за нерегулярной чистки стенок, жир или частички пищи накапливаются. Эти загрязнения приводят к возникновению искр.
  3. Проверить не находится ли внутри печки металлические изделия. Тарелка с напылением или ложка с вилкой могут вызвать появление искр.

Дальнейшие действия:

  • извлечь пластину, вышедшую из строя, используя инструмент, так как она крепится пластмассовыми защелками либо саморезами,
  • положить на приобретенный материал старый кусок слюды, вырезать деталь строго по размерам,
  • выполнить установку новой пластины,
  • проверить печь на работоспособность, поставив в нее стакан воды.

Важно! Микроволновую печь включать рекомендуется только с наличием внутри продуктов питания. В противном случае устройство может со временем сломаться

Включать пустую микроволновую печь нельзя, так как это приводит к ее быстрому выходу из строя

Микроволны не встречая на своем пути препятствий, двигаются дальше, отражаясь на стенках камеры. Прибор не отключится, пока не сработает таймер, а сконцентрированная энергия негативно будет влиять на детали микроволновки.

Чтобы вырезать пластину правильно необходимо:

  1. Использовать острый нож и металлическую линейку.
  2. Отверстия под элементы крепежа выполнить сверлом либо специальным пробойником.
  3. Острые концы пластины обработать наждачной бумагой (мелкозернистой).
  4. Устранить все загрязненные места, которые обнаружились при удалении старой пластины из слюды.
  5. Установить новую деталь на место.

Для устранения второй проблемы – повреждения эмали, следует приобрести специальное средство и нанести его на внутренние стенки СВЧ-печи (кремнийорганическая краска). Она не будет выделять вредных веществ в пищу, устойчива к перепадам температуры. Запрещается использовать не специализированные вещества, которые приводят не только к порче самого прибора, но и вредят здоровью человека.

Если искры были спровоцированы наличием внутри печки металлическими изделиями, то их необходимо просто убрать, чтобы устранить проблему.

Ремонт сенсорной панели микроволновой печи

Каковы признаки поломки панели в микроволновках «Самсунг», LG, Daewoo и других:

  • Устройство самостоятельно включается и отключается.
  • На нажатия не реагируют отдельные клавиши.
  • Кнопка открытия двери не срабатывает.

Часто на форумах задают вопросы: как открыть дверцу, если сломалась кнопка открывания? Как починить изделие? В любом случае понадобится снимать кожух и осматривать внутренние детали, чтобы понять, в чем дело.

Подготовьте инструменты:

  • крестовую отвертку;
  • тонкий нож;
  • пинцет;
  • скотч или изоленту;
  • клей.

Перед тем как приступить к ремонту, отключите СВЧ-печь от сети.

Как отремонтировать панель:

  • Открутите винты крепления корпуса микроволновки.
  • Вытащите контакты из разъемов. Желательно сфотографировать их расположение, чтобы в дальнейшем правильно подключить.
  • Выкрутите болты защитной панели.
  • Демонтируйте модуль управления.

  • Аккуратно задействуйте тонкий нож, чтобы открепить сенсор.
  • Снимите с панели управления верхний слой в виде пленки.

Осмотрите контакты и прочие элементы на повреждения, подгары.

Как починить технику, если проблема в замыкании контактов? Следуйте рекомендациям:

  • Чтобы исключить замыкание, нужно создать расстояние между двумя пластинами.
  • Для этого с внутренней стороны приклейте кусок скотча или изолирующей ленты.
  • Соедините две части и установите сенсор на место, восстановите подключение.
  • Если клавиши работают, значит, ремонт удался.

Возможна и другая проблема — окисление дорожек.

  • После разборки панели протрите окислившееся место растворителем.
  • Чтобы восстановить поврежденную часть дорожки, используйте токопроводящий клей. Нанесите его тонким слоем на место разрыва. Дождитесь высыхания. Соберите панель в обратном порядке.

Если это не помогло, возьмите на заметку опыт одного пользователя. После произведенного ремонта по описанным рекомендациям, работа управления не восстановилась. Тогда вместо клея была использована алюминиевая фольга.

  • Вырежьте тонкую полоску из фольги.
  • Приклейте к дорожке с помощью клея.

Подробный разбор ремонта показан на видео:

Если вы не занимались ремонтными работами ранее, лучше обратиться к специалисту. Электронное управление очень чувствительно, поэтому эксплуатируйте микроволновку бережно. Чтобы избежать проблем со скачками в сети, устанавливайте стабилизатор напряжения.

Электрическая схема, устройство и принцип работы микроволновой печи

С розетки бытовой электропроводки питающее напряжение через вилку и шнур подается непосредственно на плату фильтра. Традиционного выключателя в СВЧ-печке нет.

Фильтр служит для подавления высокочастотных радиопомех, излучающих схемой печки, и на нем установлен в колодке трубчатый предохранитель F1 на ток от 8 до 12 А. Предохранитель перегорает, если в схеме произойдет короткое замыкание.

Далее питающее напряжение подается на два концевых выключателя SWA и SWB, блокирующих подачу напряжения на магнетрон и другие элементы схемы для исключения возможности включения печки при открытой дверце. Эта мера безопасности принята для исключения облучения человека СВЧ-волной.

Концевой выключатель SWC предназначен для соединения питающих проводов накоротко, в случае, если контакты выключателей SWA и SWB замкнутся при открытой дверце. При этом перегорит предохранитель F1, и схема печки будет обесточена. Считаю, что эта мера излишняя, так как такой случай на практике невероятен и только снижает надежность работы печки.

Термопредохранитель FU срабатывает при нагреве магнетрона до температуры выше допустимой, обычно 80°С. Температура срабатывания термопредохранителя всегда указывается на его корпусе. В нормальном состоянии сопротивление между его выводами должно быть равно нулю, а при срабатывании – бесконечности.

Если концевые выключатели замкнуты, то питающее напряжение подается на схему управления, которая при включении режима нагрева продуктов подает напряжение на вентилятор охлаждения магнетрона, двигатель вращения тарелки, лампу освещения камеры печки и силовой трансформатор питания магнетрона.

Трансформатор имеет две вторичные обмотки. Одна для разогрева нити накала магнетрона напряжением 3,15 В с током нагрузки до 10 А. Вторая обмотка высоковольтная, выдающая напряжение около 2000 В. С помощью высоковольтного конденсатора C и диода D происходит выпрямление и умножение напряжения до 4000 В, необходимое для работы магнетрона. Предохранитель F2 служит для защиты трансформатора при пробое диода, конденсатора или магнетрона.

В последнее время появились СВЧ-печи в которых вместо силового трансформатора, диода и конденсатора установлен электронный инвертор, позволяющий плавно управлять мощностью магнетрона, что уменьшает вес печки, равномерность нагрева продуктов, но дороже.

Как видите, электрическая схема СВЧ-печи совсем не сложная и, представляя принцип ее работы можно самостоятельно найти и устранить неисправность в домашних условиях, имея под руками только мультиметр.

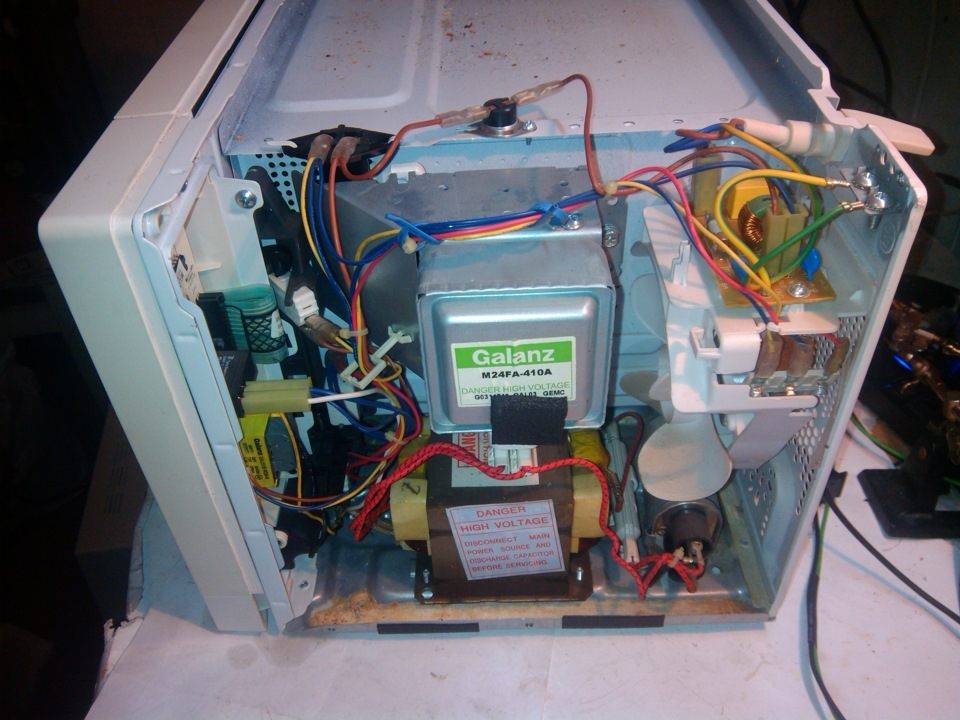

Если снять крышку СВЧ-печки, то откроется картина, показанная на фотографии. Все модели печек сконструированы одинаково, и блоки размещены на одинаковых местах корпуса. Старые модели печек отличаются только блоком управления. В современных микроволновках электромеханический таймер заменен микропроцессорным электронным блоком, а силовой трансформатор электронным (инвертором).

Почему не работает микроволновка: не греет пищу, либо совсем перестала включаться

Устройство не включается или микроволновка работает, но не греет – что делать? Причин подобной проблеме может быть несколько – от самых простейших до довольно сложных. Порой бывает, что проблема совершенно в другом, и хозяева зря грешат на СВЧ-печь. При возникновении подобной ситуации начинать нужно с малого.

Многие домашние мастера, решив, что они уже довольно опытные, переоценивают свои силы и при малейшей неисправности начинают искать проблему в глубине, в то время как она лежит на поверхности. Результатом такого ремонта может стать полный выход СВЧ-печи из строя. После такого ни один специалист не возьмется за ее восстановление.

Порой для ремонта нет необходимости даже вскрывать устройство – решение может лежать на поверхности
