Типичные неисправности и способы их устранения
При соблюдении правил эксплуатации рекомендованных производителем насос “Ручеек” ломается редко. Большинство неисправностей связано с нарушением правил эксплуатации оборудования, они возникают после 3-4-х лет работы без необходимого ухода.
Для того чтобы исключить засорение двигателя и заборного патрубка вибрационника, нужно скрупулезно следить за состоянием источника воды, своевременно удалять ил и песчаные отложения со стенок и дна. Обязательно требуется прокачать новую скважину перед введением в эксплуатацию.
Обратите внимание: если ваш насос находится на гарантийном или сервисном обслуживании, то самостоятельно производить вскрытие корпуса и ремонтные работы нельзя! В этом случае необходимо обратиться в сервисный центр или к продавцу оборудования. Желающим восстановить работоспособность прибора собственными руками поможет следующая фото-подборка:
Желающим восстановить работоспособность прибора собственными руками поможет следующая фото-подборка:
Рассмотрим наиболее часто встречающиеся поломки бытового насоса “Ручеек”, не связанные с заводским браком и возникающие в процессе эксплуатации.
#1: Замена истертого и прорванного клапана
Попадание мелких камней и прочих инородных тел часто бывает при использовании насоса для откачки дренажных вод из подвала, прочистки скважины и т.д. Чтобы этого избежать необходимо установить дополнительный мелкосетчатый фильтр, который натягивается на водоприёмную часть насоса, куда засасывается вода.
Если же инородное тело попало внутрь механизма, то, скорее всего, он пройдёт через встроенный фильтр и застрянет у клапана, а т.к. клапан выполнен из водостойкой резины, то через некоторое время он разрушиться.

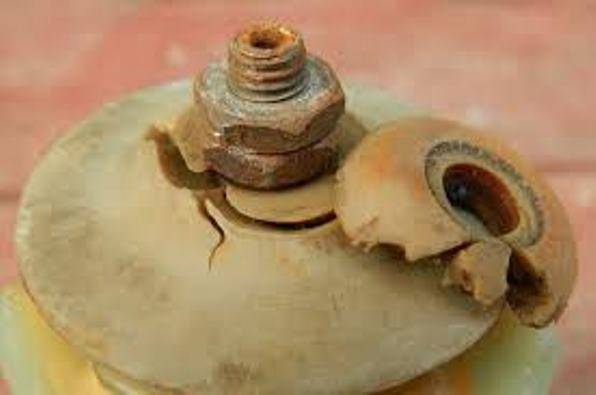

Признаком разрушения или чрезмерного износа клапана является значительное и нарастающее снижение производительности. Гудение насоса при повреждении клапана, как правило, остается нормальным.
Ремонт насоса в этом случае произвести несложно, достаточно заменить резиновый клапан, предварительно разобрав насос. Некоторые пользователи уверяют, что вместо неисправного клапана можно использовать пробку от медицинского флакона.
Делать это не рекомендуется, т.к. подобная конструкция не прослужит долго, лучше всего использовать специальный ремкомплект для вибрационного насоса.
#2: Отслоение заливки электромагнита
Отделение электромагнита случается, когда работающий насос соприкасается со стенками скважины, колодца или резервуара с водой. Такие удары будут синхронными, а их количество превышает 100 ударов в минуту.
Корпус агрегата не выдерживает такой нагрузки и начинает нагреваться, что приводит к отслоению заливки от электромагнита (сердечника). То же самое происходит, если насос работает без воды “на сухую” более 5 секунд.
Признаком отслоения магнитной части является перегрев насоса и излишне интенсивная вибрация. Для устранения этой неисправности необходимо предпринять следующее:
- Отключить насос и поднять его на поверхность.
- Произвести разборку, отделяя электрическую часть и достать электромагнит с катушками. Для этого болгаркой надо нарезать неглубокие 1-2 мм бороздки вокруг магнита
- Прорезать несколько аналогичных канавок на внутренней стороне корпуса.
- Смазать элемент сначала клеем, затем герметиком, который применяется для автостекол.
- Монтировать электромагнитную часть в корпус и подождать полного застывания.
К обратной сборке насоса разрешается приступать только после окончательного отвердевания клеящего состава.
#3: Профилактика разгерметизации корпуса
Разгерметизация корпуса приводит к ощутимым перебоям с подачей воды. Для ее предотвращения необходимо правильно подобрать габариты насоса для конкретной скважины или колодца. Агрегат в процессе работы не должен соприкасаться со стенками.
Разбор насоса
Разборка насоса обычно не вызывает больших трудностей.
После поднятия прибора из скважины, следует продуть выходной штуцер, удалив из насоса остатки воды. На всех стыкуемых деталях аппарата следует нанести метки маркером, чтобы при сборке установить их в точную позицию. Затем приступаем к разборке корпуса, зажав его в тисках за уступы близ винтов. Винты, стягивающие две половины корпуса (4 штуки), следует ослаблять равномерно. После снятия крышки, из корпуса достаётся вибратор – основной рабочий агрегат насоса.
Открутив фиксирующую шайбу, расположенную сверху вибратора, можно разобрать весь узел. Все комплектующие детали нанизываются на центральный шток друг за другом, подобно кольцам на детской пирамидке. Главное – при разборке вибратора запомнить правильную последовательность всех этих деталей. Для этого рекомендуется каждый этап демонтажа запечатлевать на камеру телефона.
Возможности устройства
Конечно, данный насос не решит ваших каких-то глобальных проблем кардинальным образом в водоснабжении большой загородной территории, так как в среднем имеет мощность от ста пятидесяти до двухсот двадцати пяти ватт. Но со многими процессами разобраться эффективно поможет владельцу загородного дома.
Гидроподача
В доме этот агрегат справляется с необходимой подачей природной воды. Правда, одновременно вы не сможете спокойно купаться в ванной, мыть накопившуюся посуду и стирать, так как насос выдает только до семи литров в минуту.
Но если Вы будете пользоваться умело и достаточно экономно, то хватит и на принятие теплого летнего душа, и на стирку накопившихся вещей. Водный напор напрямую зависит от глубины конкретного гидроресурса. Чем цифра больше, тем соответственно и подача меньше.
Нежелательно подключать насос одновременно к вашему загородному дому, бане и иным важным хозяйственным постройкам, так как может быть вызвана нежелательная автоматическая перезагрузка данной системы.
Замена насоса
Некоторые частные владельцы загородных домов, применяющие в домашнем водоснабжении более мощное и дорогостоящее оборудование, покупают в качестве страховки этот бюджетный насос. Ведь поломаться может абсолютно любой, даже самый лучший импортный прибор, и пока вы его отремонтируете у специалистов и получите обратно, пройдет много времени.
А насос вам в любом случае пригодится в хозяйстве. И тогда для удовлетворения жизненных потребностей вам пригодится именно «Ручеек». Он является своеобразной палочкой-выручалочкой для хозяев загородных домов и не оставит вас одного в трудной беде, которых так много хватает в повседневной жизни каждого человека, владеющего загородным домом.
Применение в медленно наполняющемся источнике
При тщательной копке колодца или скважины сложно заранее догадаться, насколько быстро восстановиться надлежащий уровень воды при многократном использовании. Один источник это сделает мгновенным образом, а второму понадобятся долгие дни на долгожданное обновление.
Но при покупке прибора мало кто об этом думает, и бывает, что агрегат очень быстро производит откачку воды, нежели восполняется. В такой ситуации система может отключиться автоматическим образом и потребовать скорейший перезапуск. При быстром заборе увеличиваются шансы на получение мутной воды.
Лучше всего брать «Ручеек», так как он работает более стабильно и имеет низкую интенсивность забора.
Как успешно восстановить засорившуюся скважину?
Можно разработать систему с помощью «Ручейка». Качество воды, конечно, не изменится, но объем значительно увеличится, вы это сразу отметите для себя.
Включите насос и опустите его как можно ближе к необходимому фильтру. Благодаря вибрирующему механизму будут выбиваться многочисленные наслоения, а затем подниматься на ровную поверхность. Несколько таких успешных попыток, и скважина начнет приходить в полный порядок.
Во время работы необязательно стоять прямо возле вашей скважины. В любом случае водяной насос полностью водичку не выкачает. Поэтому можете заняться своими накопившимися домашними делами. Например, можете полить дачный огород. Вы сразу же заметите, поменяется ли качество воды и объем.
Выкачивание воды из затопленного помещения
Весной очень часто у дачников сильно затапливаются подвалы и погреба. Вынести воду с помощью небольших ведер очень проблематично и занимает много драгоценного времени. Здесь вам отлично поможет насос с хорошим качеством от белорусского отечественного производителя.
Новая система отопления
При строительстве нового дома система отопления делается в первую очередь, нежели подключение к водоснабжению. Нужно как-то заполнить все трубы.
Схема такая: вы привозите воду в огромной бочке, вставляете в нее данный насос, а второй шланг соединяете со спускным краном батареи. Далее аккуратно открывается кран и запускается этот агрегат. Пока система тщательно наполняется, смотрите внимательно на специальный манометр, дабы определить, когда давление окажется на нужной для вас отметке.
Ремонт насоса
«Ручеек» стоит недорого, поэтому многие просто заменяют насос на новую модель или сдают его по гарантии. Если изделие заменить не получается – вот несколько вариантов, которые могут помочь решить проблему. Но стоит помнить, что если гарантийный срок не истек, то вскрывать насос собственноручно запрещено, поэтому лучше всего будет сдать его в сервисный центр.
- Извлекаем насос из колодца и погружаем в емкость с водой.
- Включаем, проверяем напряжение.
- При показателе 200 В и выше отключаем насос, сливаем с него воду и продуваем выходной отверстие ртом.
- Перед разборкой намечаем маркером стыкуемые элементы, так будет легче собирать насос.
- Берем тиски и сжимаем уступы на корпусе (они обычно размещены рядом с винтами).
- Ослабление винтов должно проходить постепенно, равно как и их закручивание.
Если разборка происходит впервые, можно заменить винты на аналоги с удобной головкой. Так будет легче осуществлять разборку в будущем. Рассмотрим несколько дефектов, возникающих при работе насоса.
Разборка насоса и необходимые инструменты
Процесс разбора начинается с замеров расстояния между крышкой заливки и поверхностью магнита. Обычно высота самой заливки равна 3.9 см, но значение на штангенциркуле немного другое – 4.9 см. Лишний сантиметр забирается толщиной планки, которая расположена на поверхности заливки.
Вторым шагом является разборка вибратора. Заменяют регулировочные шайбы, это должно делаться в соответствии с нормой высоты заливки. К примеру, если она равняется 2.85 см, то шайба должна быть 1.05 см. В амортизатор вставляется большая втулка, в поршень – малая. После скручивания насоса производится стопорение винтов. Делается это при помощи кернения.
Винты должны вкручиваться без всяких перекосов, равномерно и достаточно плотно, однако пережимов тоже не должно быть, поскольку между якорем и магнитом должен быть промежуток. После этого проверяются параметры насоса, сделать это можно с помощью измерительных приборов.
Возникли посторонние шумы и звуки
Обычно это проявляется в характерном звонком звуке. Для того чтобы его устранить, нужно тщательно осмотреть конструкцию после разборки. Обычно можно увидеть черное пятно или отпечаток якоре на электромагните.
Такой дефект говорит о том, что повреждение механическое и было сделано, скорее всего, якорем или чем-то еще. Если не заняться исправлением проблемы – она усугубится и приведет сперва к потере качества «Ручейка», а затем и к сгоранию обмотки.
Насос гудит и плохо качает
Главная проблема, скорее всего, заключается в ослабленных гайках или износившимся клапане. Первое исправляется легко – насос разбирается, после чего гайки закручиваются до упора. Верхнюю желательно зафиксировать, это поможет избежать неполадок в дальнейшем.
В случае износившегося клапана достаточно будет просто заменить его, некоторые умельцы в качестве альтернативы использовали даже пробку от медицинской бутылки. Если во время работ была найдена ржавчина на винтах – их можно аккуратно срезать болгаркой и заменить на новые.
Разгерметизация насоса
Если корпус при вибрации или неправильной фиксации бьется о стенки скважины, то может произойти разгерметизация насоса. Это случается из-за перегрузки корпуса, как следствие он начинает нагреваться, что провоцирует отслаивание заливки от магнита. Такое часто происходит после долгой работы агрегата в сухую.
Чтобы это исправить, нужно извлечь магнит, предварительно отделив электрическую часть, нарезать неглубокие бороздки по поверхности болгаркой. После магнит смазывается герметиком и возвращается на свое место с помощью пресса. Дожидаемся, пока герметик высохнет и собираем насос. Неисправности, связанные с электропитанием и давлением.
В ходе работы случается, что у вибратора бывает недостаточная величина забора. Решается это добавлением шайб на вибратор. Количество определяется опытным путем – уровень давления воды должен быть доведен до нужной отметки. Бывает и такое, что при подключении выбивает пробки, в таком случае нужно проверить обмотку в якоре – она или сгорела, или нуждается в обновлении.
Важно помнить, что вибрационный насос обычно поставляется вместе с кабелем. При его обугливании нужно попытаться найти неполадки с помощью тестера
Разумеется, что в случае поломки необходимо тут же заменить поврежденный кабель, иначе в будущем может возникнуть множество проблем. Альтернативой является наращивание кабеля методом скрутки.
Еще одной популярной поломкой является обрывание или поломка штока – качающего механизма. Если это случилось, то лучше просто купить новый насос, поскольку ремонт старого не только нецелесообразен с точки зрения финансов, но и бесполезен в большинстве случаев.
Если насос работает, но вода не качается
Для решения этой проблемы существует три шага.
Шаг 1. Немного ослабьте контргайку, что находится в месте входа воды. Это действие должно немного снизить эффективность устройства.
Шаг 2. Возможно, повредился резиновый манжет. Проверить это возможно лишь после разборки насоса. На вид они довольно маленькие (4 см. в диаметре), да и стоят немного.
Шаг 3. Качающий шток поврежден. Ремонт прибора с неисправным качающим штоком – это очень сложная процедура. Вам понадобится старый насос в качестве донора деталей. К тому же добраться к этой части весьма трудно, и без специального оборудования вам не обойтись.
Основные виды неисправностей и их причины
Устройства, имеющие нижний водозабор, чаще подвергаются поломкам, поскольку двигатели в них нагреваются сильнее. Причины дефектов, из-за которых насос не качает воду, кроются либо в его механике, либо в электрике.
Наиболее частые неполадки «Малыша»:
- раскручивание гаек вследствие вибрации сердечника;
- износ клапанов, который вызывают абразивные примеси в воде;
- обрыв штока сердечника.
Неисправности электрической части
Из-за сильного нагрева нередко случаются такие поломки:
- происходит короткое замыкание;
- обугливается или обрывается электропровод;
- в катушке перегорает медная обмотка;
- отслаивается от корпуса компаунд.
Поломки механической части
Чаще всего выявляются такие дефекты:
- засорение внутренней полости насоса механическими примесями;
- известкование деталей из-за чрезмерной жесткости воды;
- ослабление гаек вследствие сильной вибрации;
- повреждение прибора от ударов о бетонную стену колодца;
- ослабление свойств резинового амортизатора;
- утрата клапаном эластичности;
- поломка поршня.
Подключение и правила эксплуатации
Перед тем, как устанавливать насос “Ручеек” в колодце или скважине, следует выполнить ряд подготовительных мероприятий. Для начала точно определяют, на какой именно глубине будет подвешен насос. Следует запастись шнуром или веревкой подходящей длины и предусмотреть место фиксации троса во время работы насоса.
Каждый насос «Ручеек» комплектуется техническим паспортом. Перед началом установки прибора рекомендации производителя следует тщательно изучить и применить
Шнур должен быть достаточно прочным, чтобы выдержать нагрузку, в пять раз превышающую вес подвешенного оборудования. В случае с “Ручейком” речь идет примерно о двадцати килограммах.
Не стоит пренебрегать этим моментом, потому что упавший в скважину насос может стать настоящей катастрофой. Да и из колодца доставать сорвавшуюся технику – не самое большое удовольствие.
Чтобы частично погасить вибрацию, насос прикрепляют к шнуру на подвеске из прочной и эластичной резины, куском которой также необходимо запастись заранее.
Для подвешивания насоса “Ручеек” следует использовать прочный капроновый шнур, выдерживающий пятикратную нагрузку. Если длины комплектного шнура не хватает, нужно приобрести новый, наращивание шнура недопустимо
Еще один необходимый элемент – шланг, по которому вода будет поступать наверх. Его длина должна соответствовать глубине погружения насоса, а диаметр шланга должен подходить к патрубку насоса.
Впрочем, существуют переходники, позволяющие закрепить на патрубке шланг большего или меньшего диаметра. Конец шланга на патрубке или на переходнике следует зафиксировать хомутом, если иные способы крепления не предусмотрены.
Для этого нужно выполнить ряд простых шагов:
- Распаковать насос “Ручеек”, расправить электрокабель.
- Прикрепить к проушине на его корпусе капроновый шнур с резиновым переходником.
- Прикрепить к выходному патрубку насоса шланг или водоподающую трубу.
- На отверстие для забора воды надеть специальный защитный фильтр.
- Аккуратно и плавно опустить насос в колодец или скважину.
- Закрепить капроновый шнур.
- Подключить насос к электропитанию.
- Нажать кнопку включения и проверить работу прибора.
При покупке насоса “Ручеек” следует сразу же уточнить длину электрокабеля, которым укомплектовано изделие. Стандартная модель может быть укомплектована кабелем длиной 10, 15, 25 или 40 м, это отражается на стоимости устройства.
Если длины провода не хватает, проблему можно решить одним из двух способов.
Длина кабеля насоса “Ручеек” может составлять 10, 15, 25 или 40 метров. Лучше всего сразу же приобрести устройство с кабелем достаточной длины
Первый состоит в том, чтобы полностью заменить кабель насоса новым проводом подходящей длины. Чтобы выполнить эту операцию, насос придется разобрать, а затем собрать заново. Иногда проще кабель нарастить – присоединить к уже существующему проводу достаточно длинный кусок.
Место соединения кабелей следует тщательно заизолировать, а также защитить специальной термоусадочной муфтой. Полная замена кабеля более надежна, поскольку часть провода, погруженная в воду, остается целой.
Но наращивание кабеля – менее трудоемкая процедура. После того, как насос опущен в воду, следует осмотреть полученную систему и убедиться, что нагрузка приходится именно на капроновый шнур, а не на кабель или шланг.
Если принято решение нарастить электрический кабель насоса “Ручеек”, следует использовать специальную термоусадочную муфту, чтобы защитить место соединения
И кабель, и шланг должен свисать свободно, оставаясь в не натянутом состоянии. Однако нельзя допускать и чрезмерное провисание кабеля, поскольку в процессе опускания-поднимания насоса он может запутаться, а это создаст дополнительные проблемы.
На этой схеме наглядно представлен порядок установки насоса типа “Ручеек” в зависимости от модели, которая может быть с нижним или с верхним забором воды
После этого прибор следует отключить, чтобы он остыл. Производители также рекомендуют устраивать небольшие перерывы каждые два часа работы прибора. Такой щадящий режим эксплуатации положительно отразится на ресурсе работы прибора.
При подвешивании прибора следует помнить, что он должен располагаться примерно в 0,5-1 метре от песчаного дна, иначе его может просто затянуть в песок или слой ила.
1 Устройство: особенности конструкции и основные параметры
Насосы вибрационного типа служат человеку еще с советских времен. Их объем выпуска на сегодняшний день превышает 1 миллион штук в год, при этом потребность в них до сих пор не исчерпана. Удобство использования, доступная цена и стабильное качество – позволяют конкурировать на рынке насосного оборудования с агрегатами зарубежного производства.

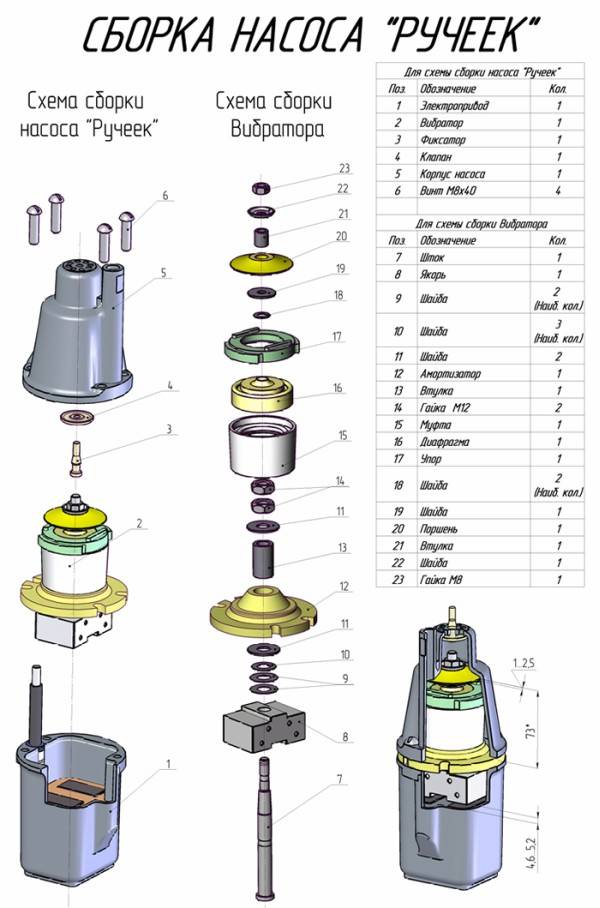

1.1 Какая конструкция у насоса Ручеек?
Вибрационный насос состоит из следующих элементов:
- электромагнит;
- корпус;
- вибратор;
- электропривод;
- фиксатор;
- винты, шайбы, гайки;
- втулка;
- муфта.
Конструкция Ручейка имеет классическую компоновку — электропривод расположен снизу, а всасывающие отверстия сверху. Это позволяет обеспечить лучшее охлаждение, исключить забор примесей со дна. Агрегат без проблем работает длительное время в погружном состоянии с всасывающими отверстиями открытыми на воздух.
Электромагнит, размещенный под корпусом, формируется из обмотки и сердечника П-образного вида, материал исполнения которого является сталь электротехнической листовки. Обмотку составляют 2 катушки, соединенные последовательно. Катушка и обмотка залиты компаундом, который обеспечивает изоляцию, отвод тепла от катушек и закрепление.
Корпус защищает от механических повреждений, установленный в нем, клапан, роль которого заключается в закрытии входных отверстий. Когда давление отсутствует, жидкость свободно вытекает через специальный зазор диаметром от 0,6 мм до 0,8.
Якорь и шток, запрессованный в нем, формирует вибратор. На штоке размещен амортизатор, резиновая пружина, жестко крепящаяся на валу двумя гайками.
1.2 Параметры насоса и его преимущества
На большинстве моделей указываются: номинальная подача — 0,12 л/с и номинальный напор – 40 м. По горизонтали расстояние, на которое Ручеек может транспортировать воду, составляет 100 м. В зависимости от регулировки, максимальное значение пропускной способности без напора колеблется в диапазоне 1-1,5 куб. м в час. Потребляемая насосом мощность варьирует в пределах 180-300 Вт. Максимальный ток равен 3,5 А, при этом потребляемый практически не превышается пусковым.
Температура перекачиваемой среды не должна превышать 35 градусов по Цельсию. Насос предусмотрен для функционирования с неагрессивной водой, допустимое загрязнение – 0,001%. Чтобы обеспечить агрегат требуемыми параметрами, рекомендуется комплектовать его шлангами, внутренний диаметр которых равен 19 мм и более. Использование шлангов с меньшим сечением повышает вероятность перегрузки во время работы насоса, потери производительности, поломки.
Среди преимуществ насоса выделяют:
- Цена, ориентированная на потребителя. Стоимость гидроаппарата на протяжении длительного времени остается доступной рядовому покупателю.
- Удобство эксплуатации, мобильность. Вес устройства, не превышающий 4 кг, способствует его легкой транспортировке и применению в любом резервуаре.
- Простота использования. Гидравлическая машина не содержит никаких электродвигателей, вращающих элементов, не привередлива в обслуживании, не нуждается в профилактических мероприятиях. Ремонт вибрационного насоса не сложно производить.
- Экономичность. Для поднятия 1 куб.м с 10-метровой глубины достаточно 0,2 кВт электроэнергии.
- Универсальность применения. Насос справляется с подачей воды в дом, откачкой жидкости из затопленных подвалов, канализации, поливом дачных участков. Его используют при углублении и чистке колодцев. Ресурс устройства, конечно, уменьшится.
1.3 Принцип действия изделия
При подключении агрегата к источнику электропитания с сетевым напряжением 50 Гц якорь притягивается к сердечнику. Каждые полпериода он отбрасывается амортизатором обратно. Таким образом, за 1 период токовой волны, притяжение якоря происходит дважды. Следовательно, за 1 секунду он притягивается сотню раз. Также наблюдается и частая вибрация поршня, находящегося на штоке с якорем.
Благодаря объему, ограниченному клапаном и поршнем, образуется гидравлическая камера. Действия в ней пружинятся за счет упругости перекачиваемой среды, содержащей растворенный воздух, и колебаний поршня. В то время, как вода выталкивается в напорный патрубок, а пружина разжимается-сжимается, клапан обеспечивает вход жидкости и через всасывающие отверстия – ее выход.
Насос Ручеек в комплекте имеет капроновый трос, используемый для его закрепления и монтажа. Трос защищает потребителя от поражения электричеством в случае пробоя изоляции, так как не проводит ток.
Выводы и полезное видео по теме
Видео #1. Ремонт насоса “Сверчок” – полного аналога “Ручейка”:
Видео #2. Наглядная демонстрация ремонта вибрационного насоса:
Электронасос “Ручеек” – простой и надёжный агрегат. В случае поломки его можно починить своими руками, существенно сэкономив на ремонте. Но наилучшим вариантом будет предотвращение выхода насоса из строя. Сделать это совсем несложно, необходимо внимательно изучить инструкцию по эксплуатации и осуществлять своевременное обслуживание и контроль за работой оборудования.
Появились вопросы или желание поделиться опытом, полученным во время дачного вибрационного насоса? Пишите, пожалуйста, комментарии. Размещайте посты с вашим мнением и фото по теме.
