Преимущества LED-подсветки
И газоразрядные лампы, и светодиодная подсветка решают одну и ту же задачу. Они образуют задний световой фон для матрицы дисплея телевизора, которая имеет ячейки с управляемой прозрачностью пикселей и их цветового окраса. Однако современное техническое решение на полупроводниковых кристаллах имеет множество преимуществ. Причем это плюсы как для производителей, так и пользователей, повышающие надежность ТВ, его безопасность, долговечность и другие характеристики.
- Телевизоры стали тоньше. Проводник, на котором крепятся диоды с линзами, а также рассеивающий фильтр занимают очень малую высоту. В сравнении с прошлым поколением телевизоров с ламповой подсветкой, выигрыш в толщине составляет до 10 см.
- Светодиоды прочны и надежны, равнодушны к падениям. Они выдержат удар, если телевизор упадет или будет вибрировать при транспортировке.
- Пользователь получает гораздо более яркий экран за ту же стоимость его эксплуатации. Уровень потребления энергии полупроводниковых кристаллов во много раз меньше аналогичного показателя газоразрядных ламп.
- Уровень выделения тепла у диодов ничтожен. Использование телевизора становится безопаснее.
- У полупроводниковых кристаллов срок службы измеряется сотнями тысяч часов непрерывного свечения без падения интенсивности потока. Телевизор годами будет показывать ту же яркую картинку, что и в первый день после первого включения.
Очевидны выгоды и для здоровья общества. Светодиоды проще утилизировать. В них нет паров ртути, у сервисных мастерских нет необходимости вести строгий учет, ответственное хранение и сдачу вышедших из строя деталей в специальные пункты сбора. В результате пользователь получает низкую цену ремонтов и их высокую скорость.
Кроме этого, нет опасности поражения парами ртути внутри квартиры. Если ребенок вдруг случайно разобьет ЛЕД телевизор, никакой особой проблемы не образуется. Безопасность светодиодной подсветки еще в том, что каждый из ее элементов работает нанизком напряжении, при поломках не возникает дуговых разрядов, образования пламени и других ситуаций, способных привести к значительным негативным последствиям.
Разборка

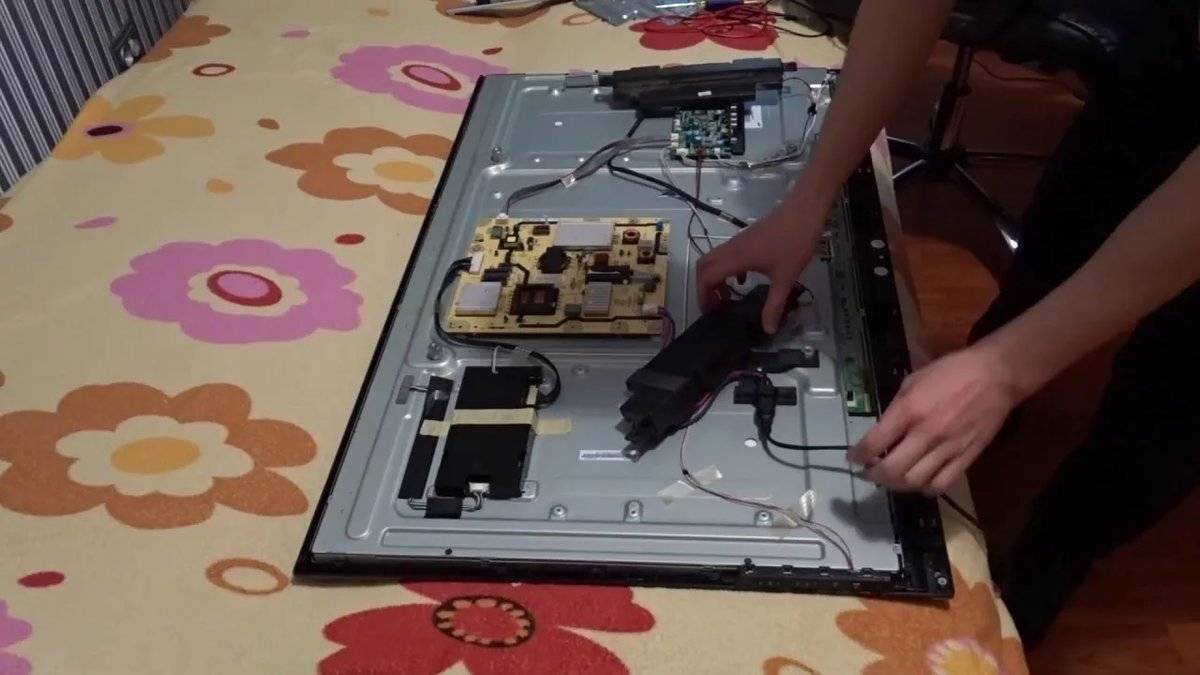

Отключают прибор от сети. В телевизоре есть такие основные платы – это main, T-con и блок питания
Самая сложная работа, которая требует максимум осторожности, связана с матрицей и её разборкой. Здесь надо быть очень осторожным, неверное движение и можно остаться без ТВ
До того, как начать разбирать свой телик надо:
- подготовить свободные столы, чтобы иметь достаточно места для укладывания снятых деталей;
- руки должны быть чистыми и не оставлять следов на матрице и других деталях;
- надо быть предельно осторожными с дешифраторами, чтобы не сделать обрыв.
Вначале надо отключить шлейфа, которые идут от ЖК панели к плате T-con и выкрутить болт между ними
Осторожно снимают эту плату, а также металлическую защиту с дешифраторов, выкрутив боковые болты. Теперь их будут держать только резиновые крепления
Для снятия передней рамы ТВ откручивают по контуру болты её крепления. После этого кладут телевизор на заднюю стенку и снимают его рамку. Теперь опять придётся переворачивать экран
Надо помнить, матрица не закреплена, поэтому делают это очень осторожно, придерживая её. Теперь дешифраторы будут сверху, аккуратно снимаем их с резиновых креплений
Берём матрицу и размещаем её на приготовленном заранее столе.
Преимущества LED-подсветки
И газоразрядные лампы, и светодиодная подсветка решают одну и ту же задачу. Они образуют задний световой фон для матрицы дисплея телевизора, которая имеет ячейки с управляемой прозрачностью пикселей и их цветового окраса. Однако современное техническое решение на полупроводниковых кристаллах имеет множество преимуществ. Причем это плюсы как для производителей, так и пользователей, повышающие надежность ТВ, его безопасность, долговечность и другие характеристики.
- Телевизоры стали тоньше. Проводник, на котором крепятся диоды с линзами, а также рассеивающий фильтр занимают очень малую высоту. В сравнении с прошлым поколением телевизоров с ламповой подсветкой, выигрыш в толщине составляет до 10 см.
- Светодиоды прочны и надежны, равнодушны к падениям. Они выдержат удар, если телевизор упадет или будет вибрировать при транспортировке.
- Пользователь получает гораздо более яркий экран за ту же стоимость его эксплуатации. Уровень потребления энергии полупроводниковых кристаллов во много раз меньше аналогичного показателя газоразрядных ламп.
- Уровень выделения тепла у диодов ничтожен. Использование телевизора становится безопаснее.
- У полупроводниковых кристаллов срок службы измеряется сотнями тысяч часов непрерывного свечения без падения интенсивности потока. Телевизор годами будет показывать ту же яркую картинку, что и в первый день после первого включения.
Очевидны выгоды и для здоровья общества. Светодиоды проще утилизировать. В них нет паров ртути, у сервисных мастерских нет необходимости вести строгий учет, ответственное хранение и сдачу вышедших из строя деталей в специальные пункты сбора. В результате пользователь получает низкую цену ремонтов и их высокую скорость.
Кроме этого, нет опасности поражения парами ртути внутри квартиры. Если ребенок вдруг случайно разобьет ЛЕД телевизор, никакой особой проблемы не образуется. Безопасность светодиодной подсветки еще в том, что каждый из ее элементов работает нанизком напряжении, при поломках не возникает дуговых разрядов, образования пламени и других ситуаций, способных привести к значительным негативным последствиям.
Сколько стоит ремонт ЛЕД-подсветки жк-телевизора
Стоимость работ по ремонту — от 1900 рублей. В цену включено:
- разборка телевизора;
- замена неисправных светодиодов;
- сборка телевизора.
Новые светодиоды в цену не входят и оплачиваются дополнительно. Полная сумма рассчитывается мастером после диагностики телевизора. Цена зависит от марки, типа подсветки (Direct LED или EDGE LED) и количества вышедших из строя светодиодов. Вот минимальные расценки на работы по ремонту подсветки матрицы в зависимости от марки телевизора.
| Марка телевизора | Стоимость* (только за работы) |
| Выезд мастера | |
| AKAI | от 2000 руб. |
| BBK | от 2000 руб. |
| DAEWOO | от 2100 руб. |
| ERISSON | от 1900 руб. |
| GRUNDIG | от 2200 руб. |
| HITACHI | от 2500 руб. |
| HORIZONT | от 1900 руб. |
| HYUNDAI | от 1900 руб. |
| JVC | от 1900 руб. |
| LG | от 2300 руб. |
| LOEWE | от 3500 руб. |
| MYSTERY | от 1900 руб. |
| PANASONIC | от 2200 руб. |
| PHILIPS | от 2400 руб. |
| ROLSEN | от 2000 руб. |
| RUBIN | от 1900 руб. |
| SAMSUNG | от 2300 руб. |
| SHARP | от 2300 руб. |
| SHIVAKI | от 2000 руб. |
| SONY | от 2500 руб. |
| SUPRA | от 1900 руб. |
| ТHOMSON | от 2200 руб. |
| TOSHIBA | от 2300 руб. |
| Другая марка | от 1900 руб. |
* Новые светодиоды и расходные материалы в цену не входят и оплачиваются дополнительно.
Определение нерабочих светодиодов
Ранее мы рассмотрели процесс разборки телевизора, теперь приступим непосредственно к ремонту. Чтобы заменить светодиоды в подсветке, аккуратно отщелкните все крепления, а затем демонтируйте пластиковую рамку. Убираем рассеивающие пленки с целью открытия доступа к неисправным элементам.
Структура ЛЕД подсветки напрямую зависит от того, о какой именно модели телевизионного оборудования идет речь. Например, для LG 32LB582V три ряда светодиодов на 6 штук. Модель 32LN541U имеет на один диод в каждом ряду больше.
Телевизионное оборудование, в котором используется такая технология освещения, характеризуется последовательным подключением диодов, поэтому если сгорит только один элемент, то абсолютно вся система выйдет из строя.
В случае поломки драйвера, на всю систему перестанет поступать напряжение. Если перегорит только один диод, то напряжение будет, однако должного освещения нет. Цепь разомкнута. Поэтому нужно поменять неисправные светодиоды телевизора LG для корректного просмотра.
Примерно система подсветки насчитывает около 18 диодов, замеры напряжения показали, что без загрузки подается 140 V, это означает, что на каждый элемент по отдельности приходится примерно 7,8 В.
Для чего все эти расчеты нужны? Уровень напряжения каждой планки и суммарная нагрузка позволяют вычислить мощность используемых светодиодов. Отыскать неисправный элемент системы необычайно тяжело. Если крепления не подгорели, то придется поочередно перепроверить абсолютно все диоды.
Как менять диоды
Если посчастливилось купить готовые линейки от производителя — задача решается просто: они устанавливаются на место старых целиком. Даже без проверки отдельных диодов. Есть и более сложный путь. Найдя сгоревшие диоды, их вырезают вместе с участком подложки с проводниками. На это место помещают такую же деталь, получаемую из новой линейки. Все, что останется — восстановить дорожки, то есть подпаять в разрыв пару коротких проводников.
Но если в руках только набор б/у диодов или комплект с Алиэкспресс, придется повозиться.
Как снять линзу
Главное, не повредить ножки линзы. Так ее проще будет устанавливать на место. Операция проводится очень аккуратно. На фене устанавливается температура 100-120 градусов, выхлоп направляется на ленту подложки снизу. Расстояние подбирается эмпирически, обычно около 10 см. Под линзу помещают тонкую полоску пластика и легонько пытаются, как рычагом, ее поднять. Как только фен расправит клей, деталь отделится от подложки. В ходе работы рекомендуется записывать, откуда что снимается, чтобы затем сделать обратную правильную установку.
Как снять диод
Диоды также прогреваются феном. Температуру воздуха при этом устанавливают на уровне 320-350 градусов. Понять, что диод отделился, можно по расплавлению припоя по его краям. Деталь снимают пинцетом.
Как готовить посадочную площадку
После снятия старого диода, под новый готовят место. То есть удаляют лишнее олово на проводящих площадках, избавляются от потекшего флюса, все вычищают. Затем контактные точки лудят.
Как установить новый диод
Новый диод очень аккуратно пинцетом устанавливают на подготовленную площадку. Не смещая деталь и не перемещая ленту подложки, последнюю греют снизу феном. Как только будет видно расплав олова, поступление тепла прекращают. После остывания металла на контактных площадках диод готов к работе.
Возвращаем линзы на места
До окончания монтажа осталась одна операция. Делать ее нужно быстро. Возврат линз на свои места производится по записанной карте демонтажа. На ножки детали наносят суперклей. Желательно использовать гель, так как он медленнее застывает. Ножки помещают в те же точки, при этом следят, чтобы оптическая ось линзы прошла через центр полупроводникового кристалла.
Для этого подсветку подключают к драйверу и кладут сверху пластину светорассеивающего фильтра. Если она равномерно освещена, ничего делать не нужно. А вот в случае обнаружения дефектов линзу в месте их находки можно немного сдвинуть в правильную позицию.
А это отремонтированный вид собранной и готовой к дальнейшей эксплуатации панели подсветки:
Полная разборка телевизора. Пошаговая инструкция
Подтвердив неисправность именно подсветки, приступил к полной разборке телевизора.
Сначала, отключил шлейфы идущие на плату T-CON и MAIN плату, после чего отвинтил и снял эти платы.
Отключение шлейфа на плату T-CON

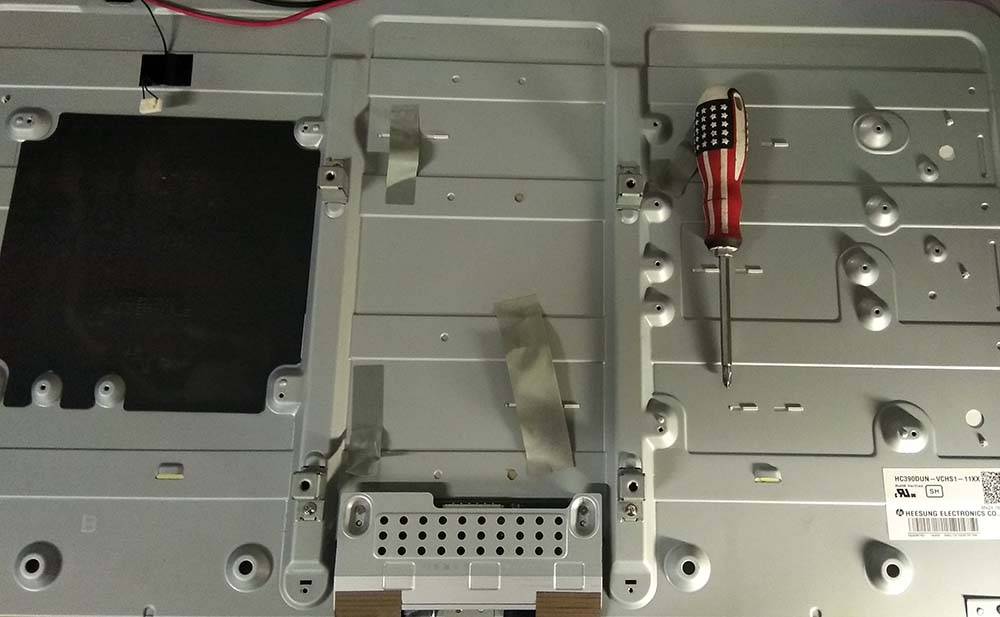

Сняты платы блока питания и MAIN
Снимаем защиту платы T-CON
С платой T-CON тоже проблем не появилось. Аккуратно от щелкнул шлейфы, которые шли на дешифраторы матрицы и снял плату T-CON.

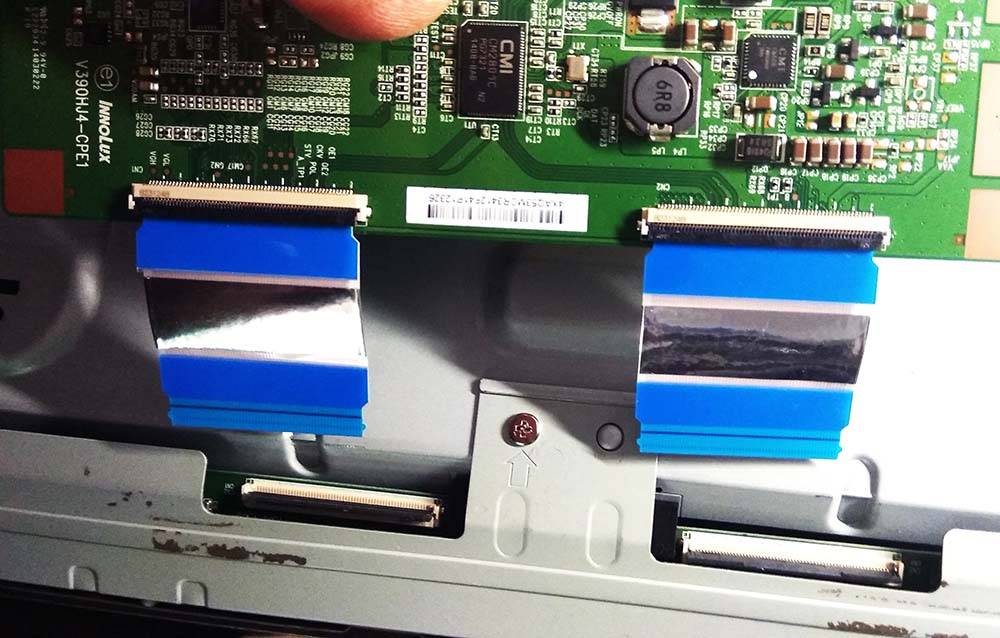

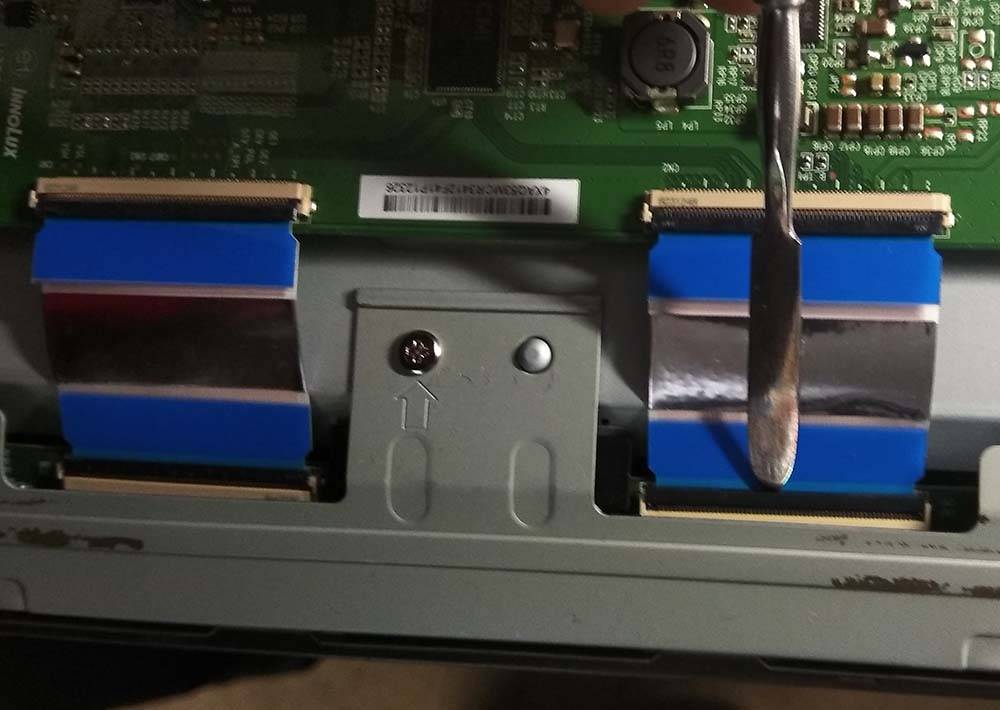

Отключение шлейфов платы T-CON
Шлейфы отключены, а плата снята
Далее, отвинтил болтики которые держали защиту дешифраторов матрицы, после чего снял ее и отложил в сторону.

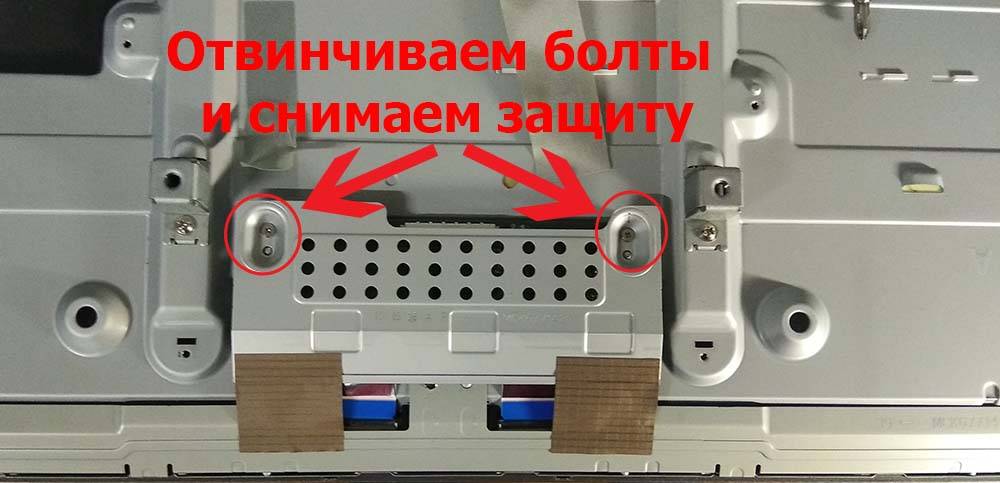

Снятие планки защиты дешифраторов
ДАЛЕЕ ДЕЛАЕМ ВСЕ ОЧЕНЬ И ОЧЕНЬ ОСТОРОЖНО!!!

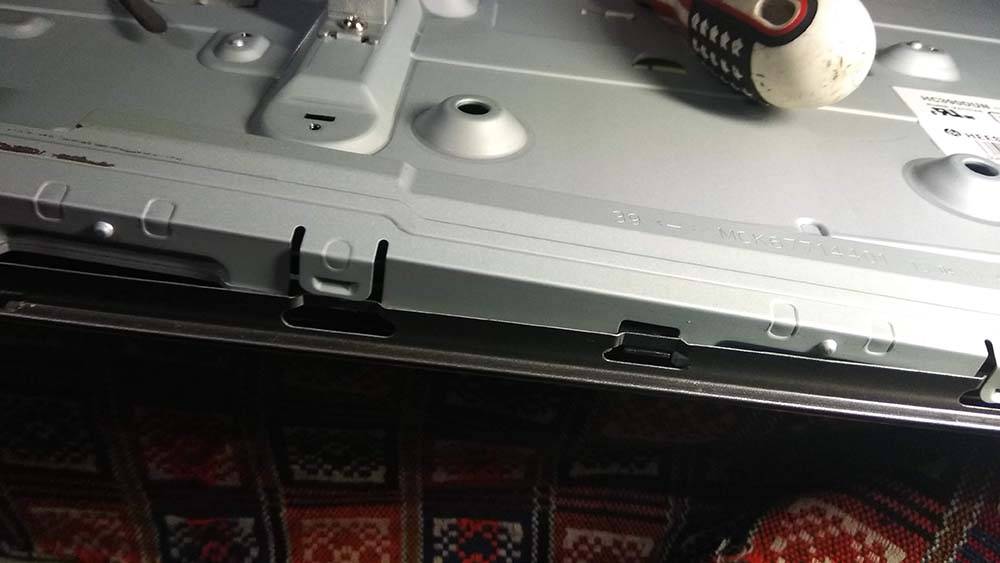

Переворачиваем корпус матрицей к верху, после чего аккуратно отщелкиваем переднюю металлическую рамку.
Если что-то сразу не снимается, ни в коем случае не применяем силу. Рассматриваем хорошо все крепления, ищем мешающую защелку, только потом снимаем рамку.
После снятия рамки, необходимо освободить дешифраторы с резиновых держателей.
Делаем это тоже очень аккуратно, сначала освобождаем нижнюю часть дешифратора, после чего без усилий тот должен повиснуть на шлейфе.
Снимал матрицу я вместе с пластмассовой рамкой. Так как рамка плотно сидит на защелках, я нарезал с остатков тонкого пластика квадраты, и вставил под защелку, между пластмассовой частью и металлической, тем самым освободив все защелки по периметру. После этого рамка вместе с матрицей полностью снялась
Класть снятую матрицу необходимо на заранее подготовленное место, при этом уделить особое внимание шлейфам, чтобы те ни коем образом не повредить.
После снятия рамки, убираем пленки. Делаем это просто, перем за самый нижний слой (там находиться слой по типу орг
стела), и убираем с телевизора.
Теперь необходимо снять отражающую пленку. Она держится на при помощи поддерживающих клипс.
На этом разборка завершена.
Признаки неисправности подсветки
Главный признака неисправности LED-подсветки — отсутствие изображения на экране. Он имеет черный цвет, как при выключенном телевизоре. При этом в ТВ присутствует звук, переключаются каналы и доступны все аудио-функции.
Как убедиться, что неисправна именно подсветка? Для этого необходимо максимально затемнить помещение: закрыть шторы, выключить свет. Затем взять фонарик (подойдет, установленный в смартфоне) и посветить на экран ТВ на расстоянии 1-2 см. Вы увидите, что изображение на экране есть, но оно затемнено, потому что не подсвечивается светодиодами.
В современных телевизорах LG светодиоды подключены последовательно, поэтому если перегорает один, то происходит полный обрыв цепи, и изображение пропадает полностью. Может ли работать часть экрана? Нет, во всех LED-телевизорах LG и Samsung установлены специальные защитные микросхемы, которые отключают светодиодные ленты при неисправности даже одного элемента.
Важно: эксплуатировать ТВ с неисправными светодиодными лентами категорически запрещено! Это может привести к разрыву матрицы и дорогостоящему ремонту (до 90% от стоимости нового прибора)
Выявление неисправности
Чтобы устранить неисправность, необходимо понять, действительно ли лента светодиодов является ее причиной. С этой целью нужно разобрать телеприемник и осмотреть его комплектующие.
Для диагностики нужно выполнить частичную разборку телевизионной панели и ряд замеров. Так, телевизор требуется положить вниз экраном на твердую поверхность, например, стол, накрытый покрывалом или простыней, чтобы не допустить повреждения матрицы. Далее следует снять ножку, а затем выкрутить весь крепеж, удерживающий заднюю крышку, и убрать последнюю в сторону. Если она не снимается, нужно отыскать болт, который не выкручен, и удалить его.
Теперь замеры. Сначала нужно проверить напряжение на драйвере. Если на выходе значение равно 220 вольт, это означает, что деталь исправна и подает питание на ленту. Далее нужно таким же образом провести диагностику подсветки. Если она неисправна, значение будет 100 вольт. Для ремонта пользователю потребуется снять матрицу.
Причины выхода из строя подсветки
Качественное телевизионное оборудование способно проработать достаточно долго, соответственно проблемы с подсветкой появляются спустя внушительный отрезок времени. К сожалению, этого нельзя сказать о китайских производителях.
Почему нет подсветки? Существует несколько причин появления неисправности, проанализируем каждую из них:
- Перегорела определенная линейка диодов. Светодиоды характеризуются последовательным типом подключения, это означает, что если перестает работать один элемент, то вся комплектующая выходит из строя. Однако напряжение (примерно в 200 вольт) продолжает поступать на лампочки.
- Проблемы с LED-драйвером. Изображение пропадает на телевизоре LG из-за того, что напряжение наоборот не подается на светодиоды, соответственно они не загораются.
- Заводской брак. Порой не работает только один светодиод, но при этом экран ТВ-устройства не загорается.
- Пользователь выставляет максимальную яркость изображения, что ведет к увеличению напряжения, как следствие диоды не выдерживают и перегорают.
- Иногда некорректные настройки подаваемого на светодиоды напряжения – вина магазина, в котором вы приобретаете телевизор. Они пытаются привлекать покупателей яркой картинкой.
Теперь вы знаете, почему выходит из строя LED подсветка телевизора. Эта поломка встречается достаточно часто, но если соблюдать рекомендации производителя, можно существенно продлить эксплуатационный срок устройства.
Профессиональные ремонтники с помощью специального оборудования определят, какой именно модуль вышел из строя. Как обычному пользователю понять, что не работает подсветка экрана телевизора LG? Сейчас разберем азы диагностики.
Инструкция по снятию линз и замене светодиодов.
Каждый мастер меняет светодиоды по своему. Я опишу то, как это делаю я.
Первым делом необходимо отклеить планку от корпуса. Для этого, я прогреваю паяльным феном корпус температурой около 100 градусов, потом подливая со шприца спирт потихоньку отклеиваю планку. Здесь необходимо стараться не перегибать планку, чтобы линзы не отклеивались.
Процесс отклеивания планок
После этого, закрепляем планку с помощью “третей руки”, и готовимся снимать линзу.

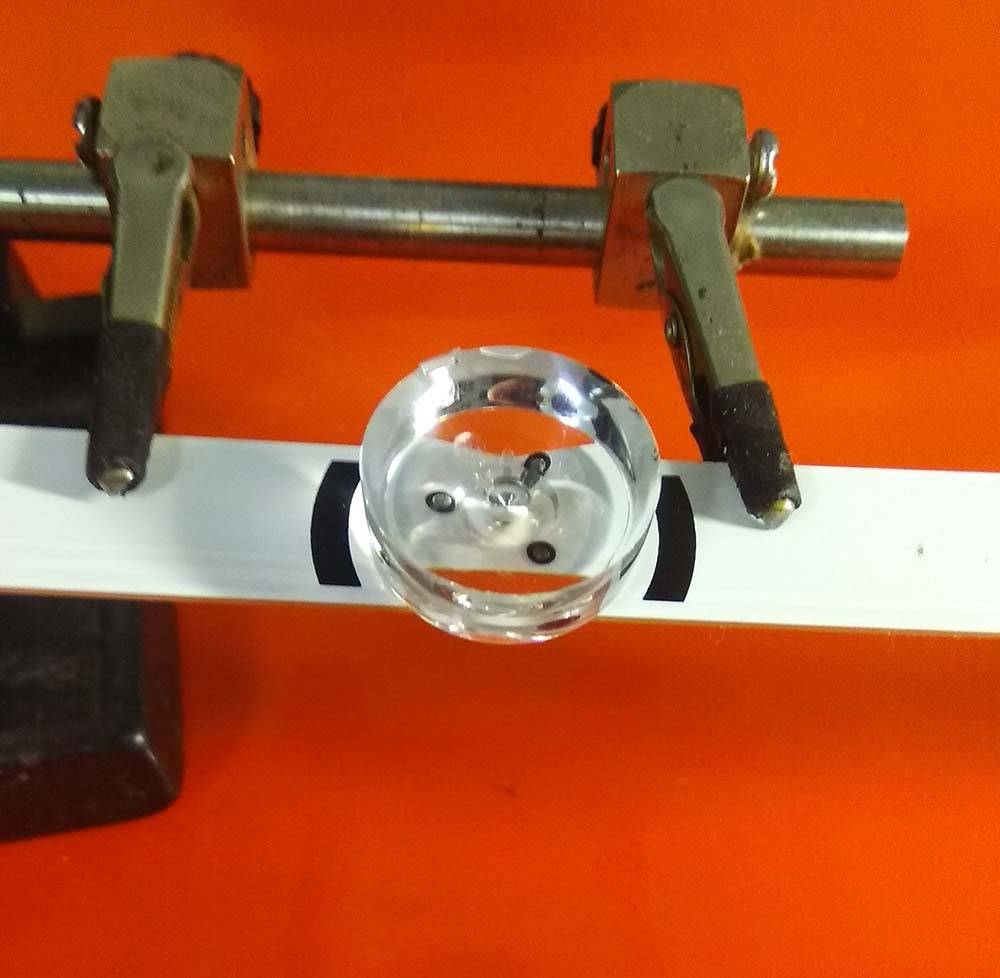

Фиксация планки
Для снятия линзы, на фене выставляем температуру около 120 градусов, и хорошо прогреваем низ планки на расстоянии около 10 сантиметров.
Процесс прогревания планки
Далее, используя лопатку, или другой тонкий предмет, аккуратно поддеваем линзу. Ни в коем случае не прилагаем усилия. Основная задача это оставить ножки на линзе в целости.

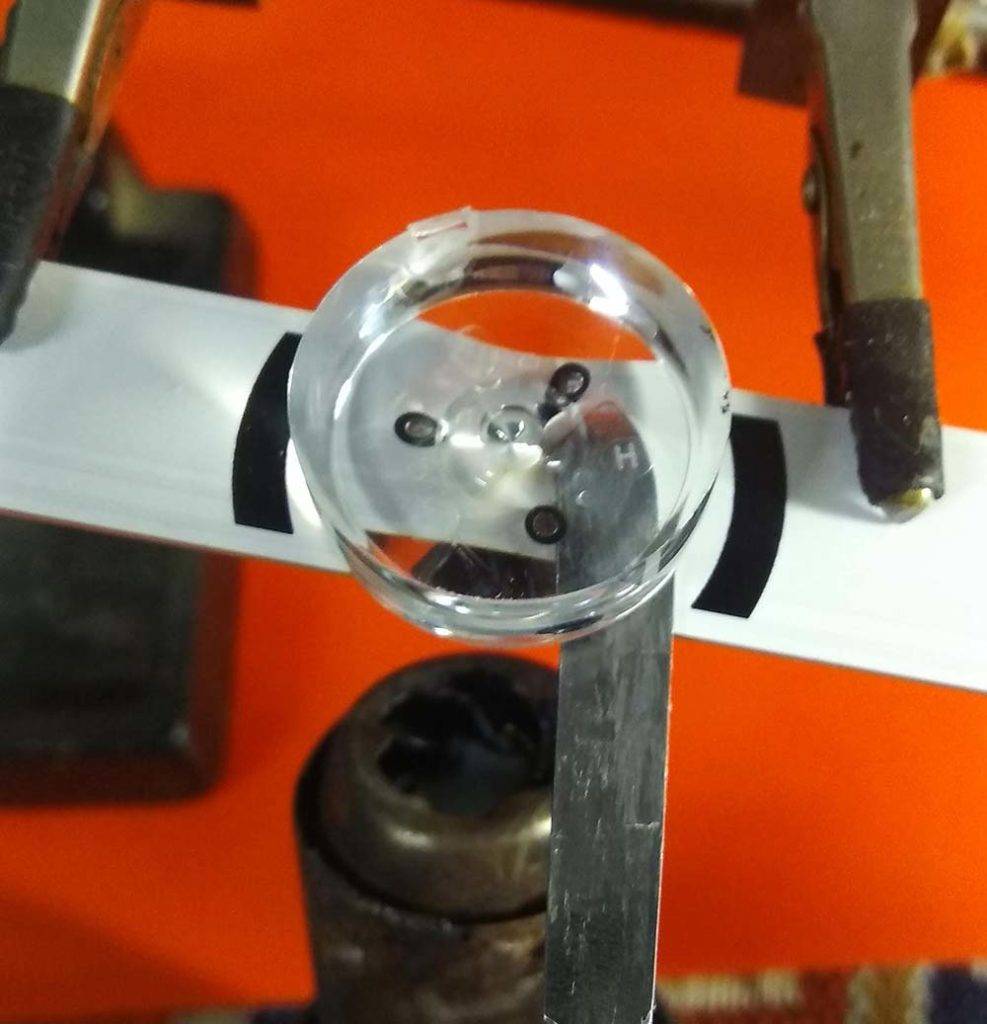

Лопатка под линзой

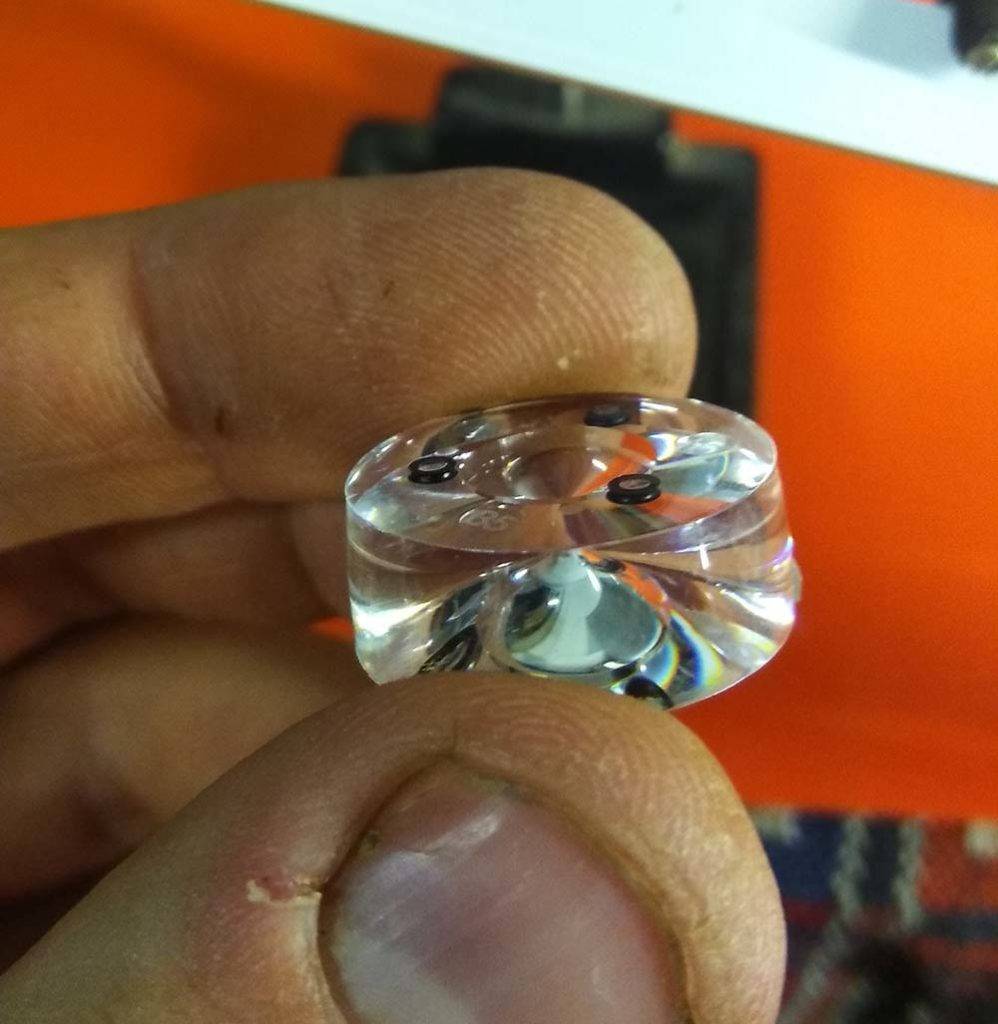

Линза снята. Все ноги на месте
Всегда запоминаем где какая линза стояла, на то же место ее и будем возвращать. Такой подход спасет Вас от пятен на экране после замены.
Далее можно выпаивать светодиод. Для того, чтобы немного уменьшить потемнение текстолита (в данном случае мне не помогло, так как я использовал не качественный флюс), место пайки заклеиваем каптоновым скотчем.

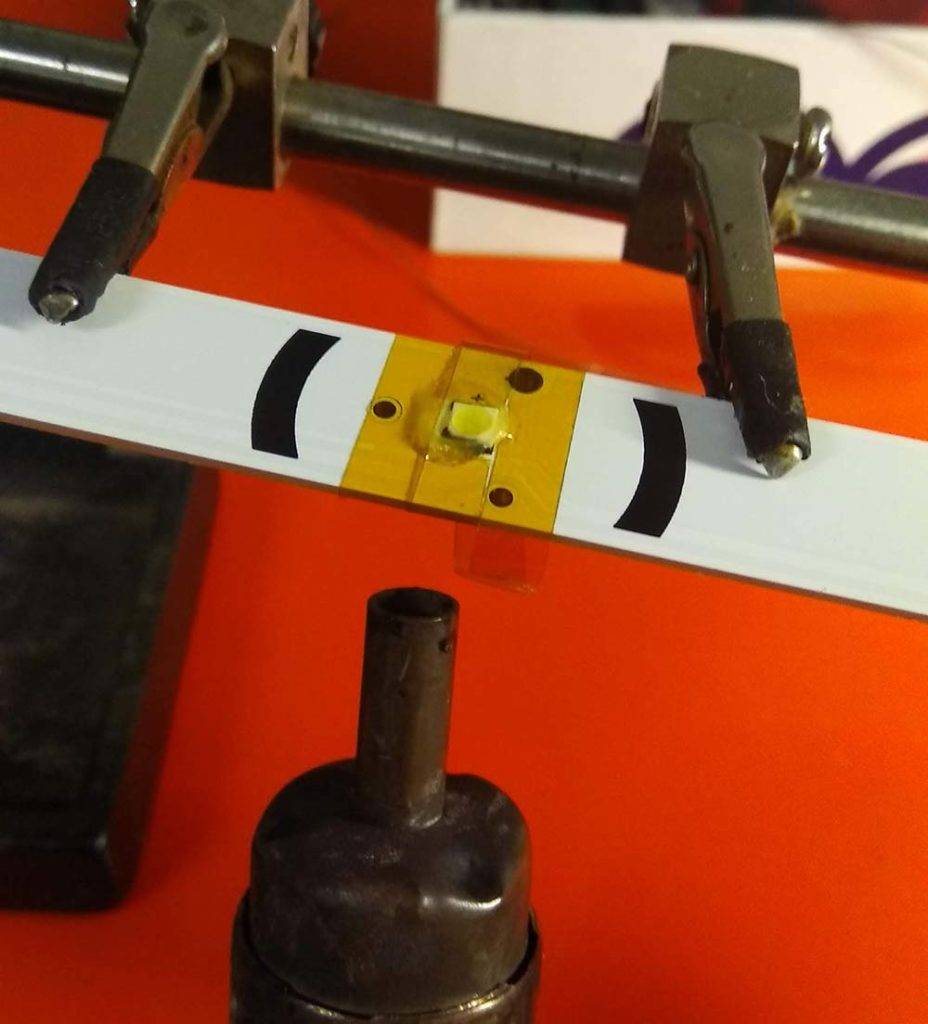

Подготовка светодиода к пайке
Капаем немного флюса на светодиод, после чего выставляем на фене температуру около 320 градусов. Снизу платы начинаем ее прогревать пока светодиод не отпаяется.
Процесс выпаивания светодиода
Светодиод выпаян
Как видите, текстолит потемнел, особенно в тех местах, где закипел флюс. Это не cтрашно, на качество изображения данное потемнение не будет особо сказываться.
Смываем остатки флюса, и залуживаем новым припоем контактные площадки.

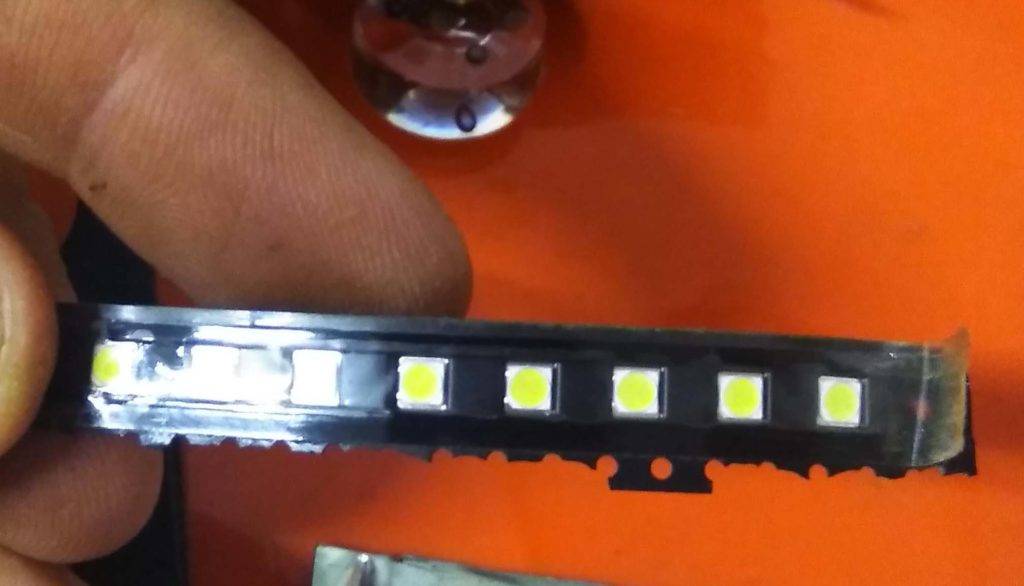

Новые светодиоды на 6 вольт. Большая площадка плюс
Светодиоды я не залуживаю, так как в таком случае на контактной площадке будет много олова, а это негативно скажется на дальнейшей работе. Новый светодиод хорошо протираю спиртом, чтобы убрать остатки оксидной пленки, после чего наношу флюс и позиционирую светодиод.

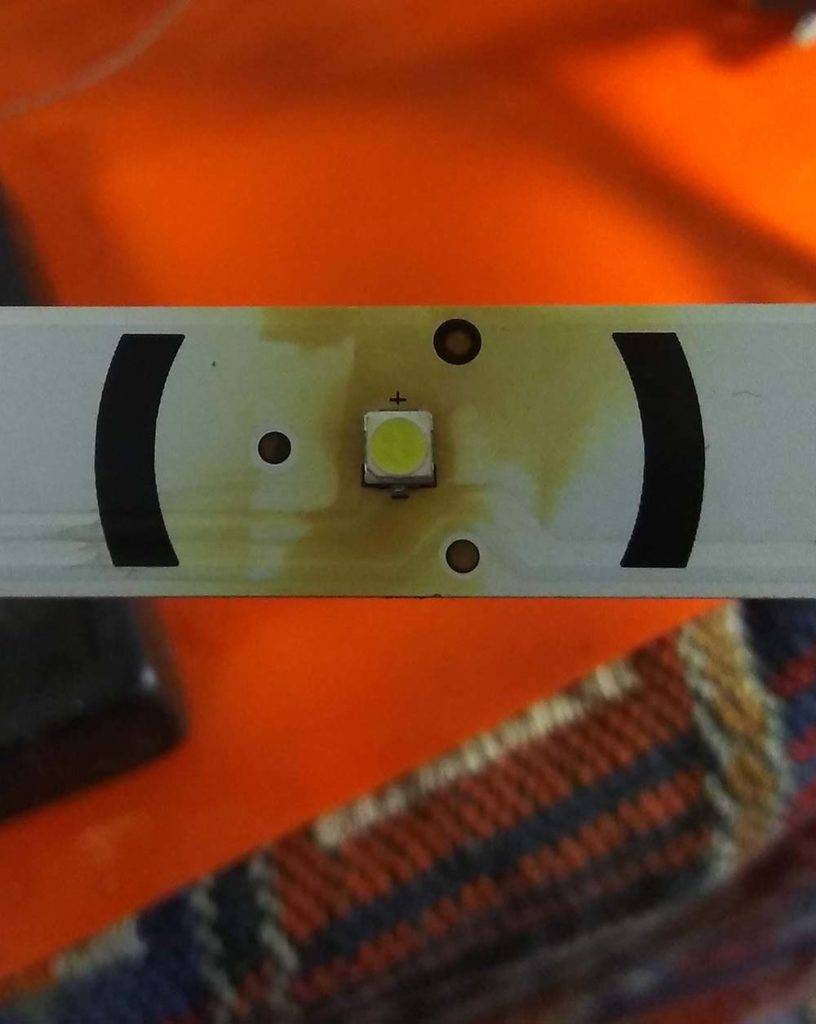

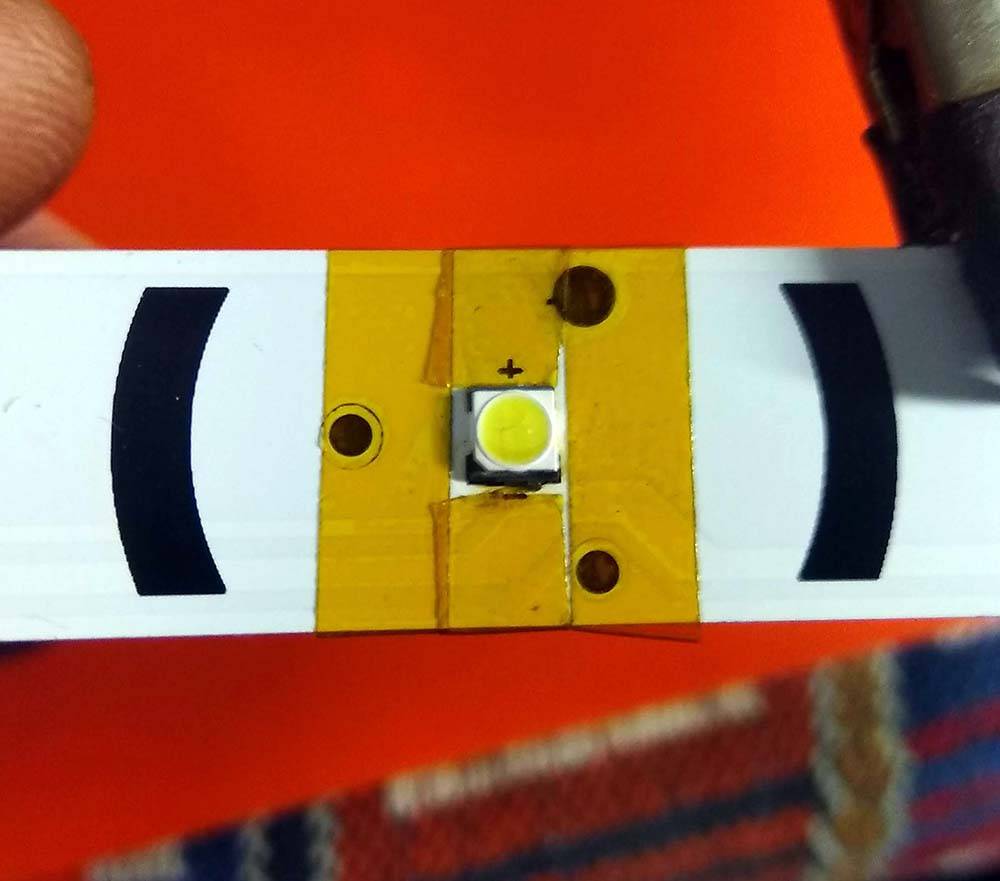

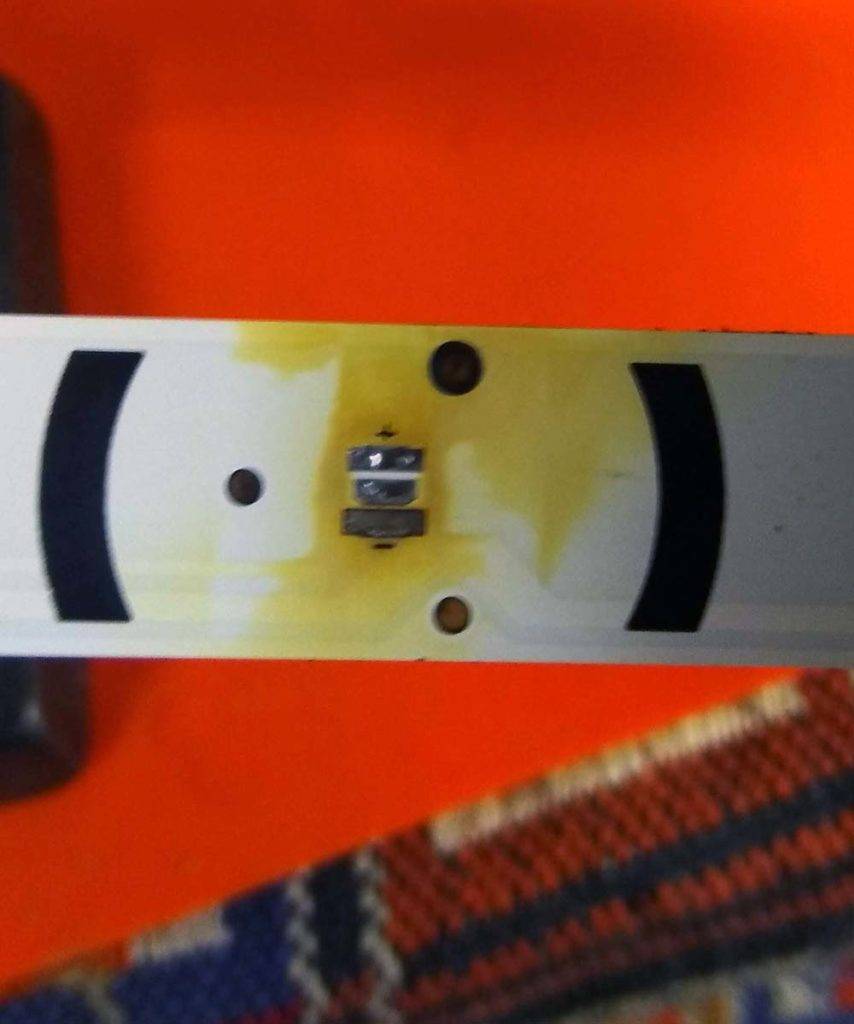

Новый светодиод запаян

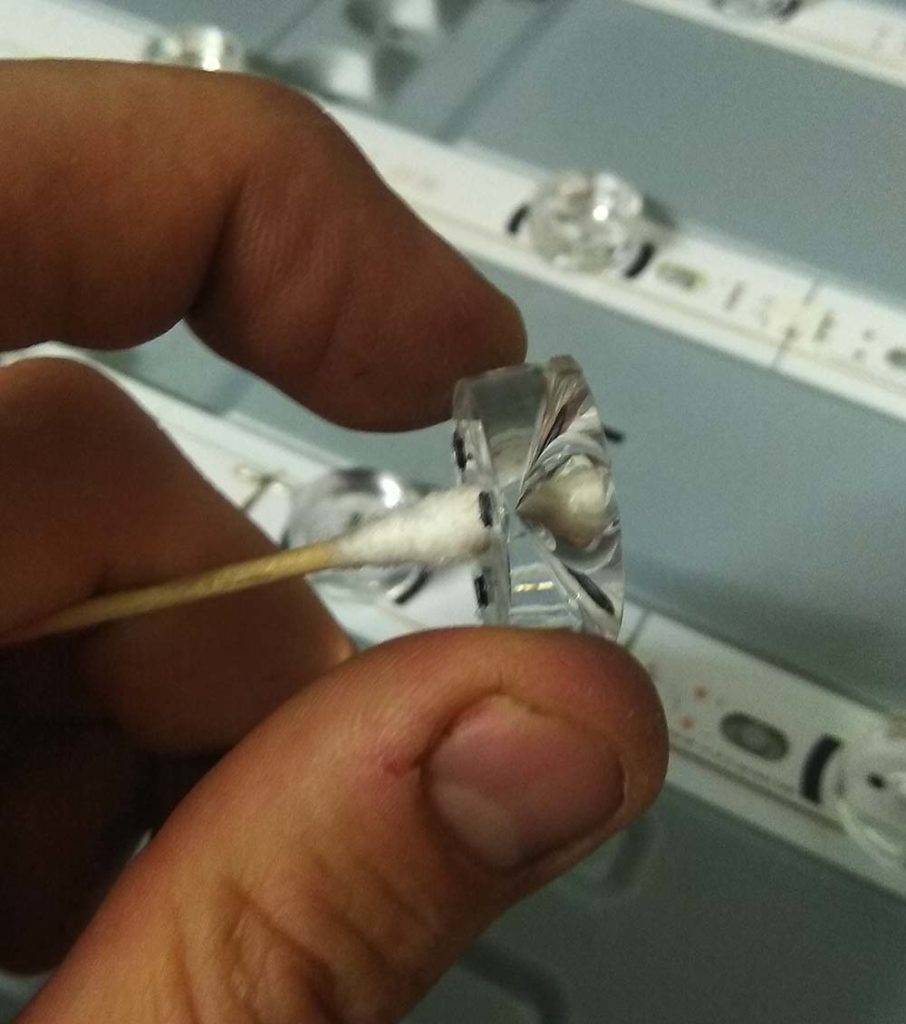

Перед установкой линзы, хорошо протираем внутреннюю часть линзы ватной палочкой.

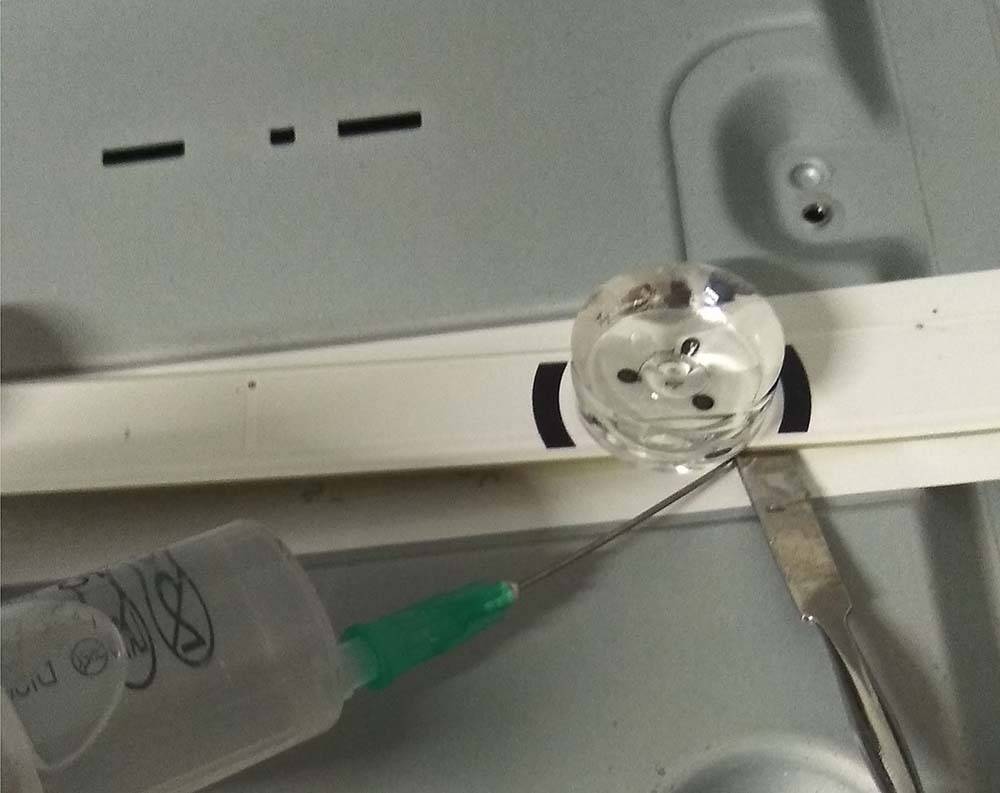

После этого наносим немного клея на место установки линз
Очень важно, чтобы клей не попал на светодиод, тем самым не испачкал внутреннюю часть линзы

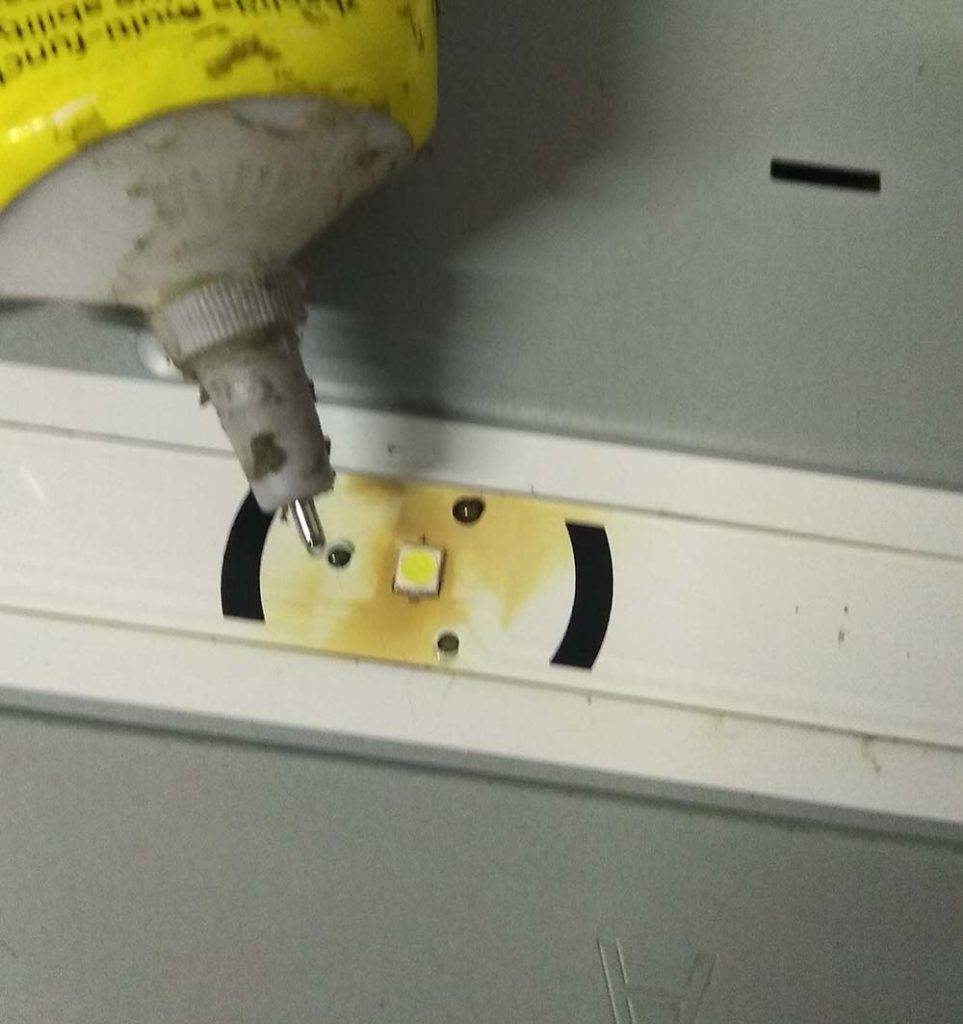

Наносим клей
После этого устанавливаем линзу. Пытаемся установить линзу как можно ровнее, чтобы ее центр попадал ровно на цент светодиода.
Пока клей еще полностью не высох, подключил платы, и включил телевизор. Подсветка заработала.

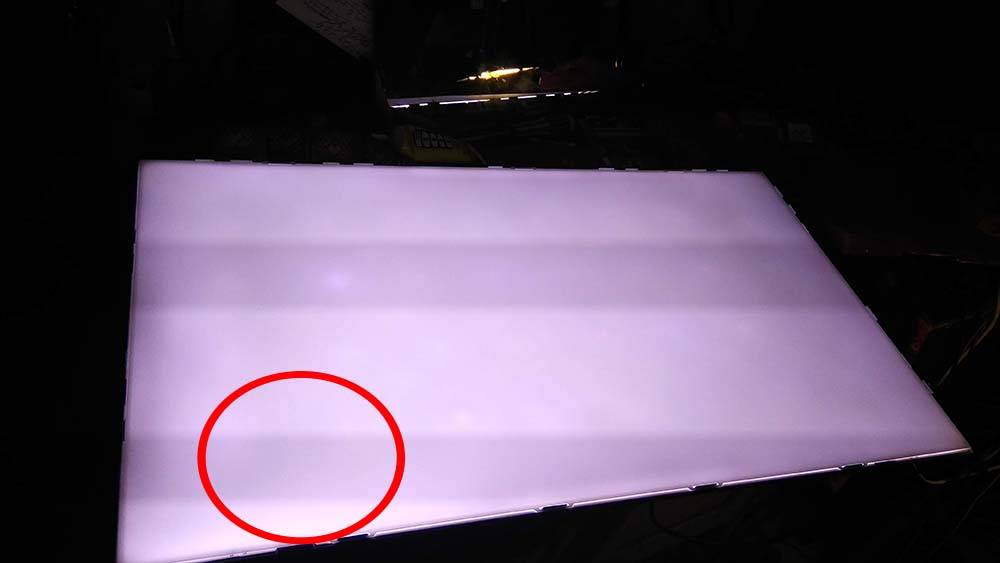

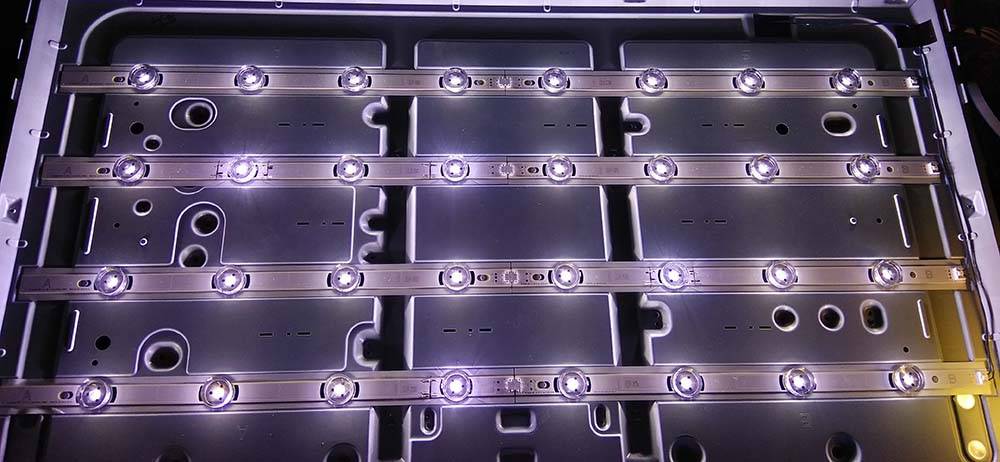

Подсветка в работе
Далее, быстро установил отражающую пленку, и светофильтры. Это сделал для того, чтобы посмотреть нет ли пятен на изображении от неровно установленной линзы. Так как клей еще полностью не высох, линзу можно немного подвинуть, если она неправильно выставлена.
В этом месте установлен светодиод. Результат лучше чем на некоторых родных светодиодах
Дал часок просохнуть клею, после чего начал собирать телевизор.
Ремонт блока питания
Как уже говорилось, конструкция и принцип работы ЛЕД и LCD телевизоров, независимо от фирмы производителя, одинаковые. Конечно, есть кое-какие различия, но они не играют существенной роли при диагностике неисправностей. Часто при проблеме с БП жидкокристаллический телик не включается вообще, при этом нет индикации, либо включается на некоторое время, и самопроизвольно отключается. На примере рассмотрен ремонт блока питания LCD аппарата DAEWOO (можно применить и к плазме), который мало чем отличается от ремонта телевизора LG, а также Тошиба, Сони, Рубин, Горизонт и им подобных моделей.
Первым делом, перед тем, как отремонтировать телевизор, требуется снять заднюю панель аппарата с помощью отвертки, открутив винты
В некоторых моделях для крепления задней стенки могут быть установлены защелки, с которыми нужно обращаться осторожно, чтобы не сломать их.
Сняв крышку, вы увидите слева блок питания, состоящий из нескольких модулей, а справа — материнскую плату.
- На плате БП видно 3 трансформатора: нижний – это дроссель сетевого выпрямителя, верхний слева (большой) питает инвертор, и справа находится трансформатор блока питания дежурного режима. Начать проверку нужно именно с него, так как он включает дежурный режим телеприемника.
- Дежурный трансформатор при включении аппарата в сеть должен выдавать напряжение 5 В. Для того, чтобы правильно найти провод, на котором нужно замерять напряжение, можно воспользоваться схемой, а можно посмотреть маркировку на корпусе. В данном случае, напротив нужного контакта написано – 5 В.
- Сначала проводится измерение на обрыв цепи, подсоединив один щуп к найденному контакту, а другой к катоду диода, стоящего на радиаторе. В данном случае обрыва нет.
Далее один щуп тестера можно прикрепить на корпус аппарата, другой на выбранный прежде контакт, и замерить напряжение, предварительно включив телик в сеть. В данном случае прибор показывает 1,5 В, вместо требуемых 5 В. Такие показания трансформатора говорят о том, что он работает, но не на полную силу. Причиной может быть высохший конденсатор, находящийся ниже, или вздутый – выше трансформатора.
Чтобы выпаять пришедшие в негодность детали, необходимо снять плату БП. Для этого сначала отсоедините все провода и шлейф матрицы, идущие от инвертора и системной платы. Чтобы в дальнейшем, после ремонта блока питания, не запутаться, куда что подключается, можно пред отключением проводов и шлейфов сфотографировать их.
Теперь можно снять весь блок питания ЖК телевизора, открутив 4 винта
После его снятия очень важно разрядить все конденсаторы, чтобы избежать удара током.
- Выпаиваем дефектные конденсаторы и меняем их на новые, соблюдая полярность.
- Сборка аппарата происходит в обратном порядке: плата прикручивается на место, подключаются все разъемы и шлейфы, закрывается задняя панель агрегата.
- Снова замеряем напряжение на трансформаторе блока питания телевизора (аппарат должен включиться) и видим, что оно стало 5v. Развернув отремонтированный телеприемник, вы увидите, что он работает.
Как видно из обзора, представленного выше, ремонт своими руками блоков питания телевизоров не такая уж непосильная задача. Следуя этому описанию, можно проводить и ремонт плазменных телевизоров.
Замена светодиодов
Потребителям уже известно, что если их телевизор LG не показывает изображение, но при этом есть звук, то всё дело в освещении экрана — не работает диодная подсветка. Но, для многих, ремонт диодов подсветки LED — настолько сложное дело, что они предпочитают замену экрана целиком.
Такое решение может иметь свои достоинства, но всё же ремонт подобных поломок LED телевизоров не обязан быть слишком дорогим. Хорошей альтернативой ремонту каждого диода является их простая замена.
Единственная сложность — найти подходящую деталь для телевизора LG. Дело в том, что оригинал — достаточно дорог. В то же время, замена есть не на каждом радиорынке и не в каждом магазине. В качестве замены можно использовать те, что стояли на сломавшемся устройстве, но их необходимо проверить на работоспособность.
Первым делом при замене отсоединяют пластины старых диодов. Поскольку крепят их с помощью специального двустороннего скотча, то для отсоединения тот прогревают или мощным бытовым, или паяльным феном. Планку фиксируют в держателе, после чего направляют включённый на нужную мощность прибор и ждут пока расплавится олово на скотче. Впаивание происходит точно так же, что избавляет от опасности повреждения заменой детали.
В некоторых случаях лампы имеют большую минусовую площадку в сравнении с положительной. В таком случае место контакта перед впайкой подрезают до нужных размеров.
Небольшое повреждение краски при ремонтных работах легко исправить, купив в магазине баллончик подобной. Для приклеивания линз использую суперклей
Очень важно при ремонте LG своими руками соблюдать все нюансы. Иначе, можно сделать хуже
При этом, работники сервисного центра, обнаружив непрофессиональное вмешательство могут запросить для исправления ситуации большую цену.
Перегорание драйвера подсветки
Драйвер (контроллер) подсветки — это всего лишь небольшая микросхема, помещенная на отдельной либо входящая в конструкцию основной платы управления телевизора. Например, на этой фотографии изображен драйвер MAP3202, отвечающий за управление подсветкой в телевизорах SAMSUNG серии 32LN540V:
Микросхема имеет достаточно большие габариты, чтобы ее можно было при необходимости перепаять, используя самый обыкновенный паяльник. Кроме того, конкретно этот драйвер имеет невысокую стоимость — примерно 1-2$. Т.е. при наличии инструментов и навыков в паянии отремонтировать плату управления светодиодной подсветкой можно и самостоятельно.
Выявление неисправности
Чтобы устранить неисправность, необходимо понять, действительно ли лента светодиодов является ее причиной. С этой целью нужно разобрать телеприемник и осмотреть его комплектующие.
Для диагностики нужно выполнить частичную разборку телевизионной панели и ряд замеров. Так, телевизор требуется положить вниз экраном на твердую поверхность, например, стол, накрытый покрывалом или простыней, чтобы не допустить повреждения матрицы. Далее следует снять ножку, а затем выкрутить весь крепеж, удерживающий заднюю крышку, и убрать последнюю в сторону. Если она не снимается, нужно отыскать болт, который не выкручен, и удалить его.
Теперь замеры. Сначала нужно проверить напряжение на драйвере. Если на выходе значение равно 220 вольт, это означает, что деталь исправна и подает питание на ленту. Далее нужно таким же образом провести диагностику подсветки. Если она неисправна, значение будет 100 вольт. Для ремонта пользователю потребуется снять матрицу.
Проверка диодов
Линейки диодов удобнее всего тестировать лабораторным трансформатором (ЛАТР). На нем устанавливают нижний порог напряжения, равный 2.75В, умноженный на число элементов. Перед тестированием провода, идущие к линейкам, отсоединяют. После этого щупы ЛАТРа прислоняют к краям элемента, где есть контактная группа.
Если проверяемая деталь загорается полностью, значит, на ней все диоды исправны. В процессе тестирования, если номинальное напряжение диодов выше 3.3В, на ЛАТР повышают рабочее напряжение. Таким образом, находят сгоревшие зоны. Затем в них начинают проверять каждый диод и определяют вышедшие из строя и подлежащие замене.
Лента диодов крепится к корпусу на двусторонний скотч. Чтобы ее освободить, металлическую деталь греют феном, температурой около 100 градусов, с тыльной стороны.
По мере разогревания скотча, подмазывая область его отделения от ленты спиртом, последнюю освобождают.
Замена LED-подсветки в телевизоре LG
Для ремонта понадобится шуруповерт или набор отверток, тестер для определения работоспособности светодиодов и обычный бытовой фен. Также необходимо купить светодиодные ленты на замену. Марку лент для вашей модели LG можно узнать в интернете или спецификации к прибору. Там же обычно указывается, какие светодиоды подойдут, если в наличии нет оригинальных.
Цена одной полоски светодиодов — от 400 до 1500 рублей. Если заказывать на AliExpress, то 100-диодная полоса обойдется в 20 долларов. В целях экономии можно купить б/у ленты от разбитых телевизоров, только перед покупкой необходимо проверить их работоспособность.
Алгоритм ремонтных работ следующий:
- Аккуратно переворачиваем телевизор экраном вниз и откручиваем шуруповертом или отверткой заднюю панель.
- После снятия крышки вы увидите 2 платы-микросхемы. Отсоединяем шлейфы.
- По периметру матрицы откручиваем винты и отстегиваем 4 пластиковые защелки.
- Снимаем верхнюю часть экрана. Теперь видны полоски светодиодов.
- При помощи тестера проверяем каждую полоску и определяем нерабочую.
- Берем фен, и включив его на минимальную мощность, направляем на место крепления ленты.
- После расплавления клеящего состава светодиодная лента легко снимается.
- На место устанавливается новая рабочая лента, которая крепится также при помощи фена.
- Подключаем телевизор к электросети и проверяем работоспособность.
- Если все работает и изображение появилось, значит можно производить сборку прибора в обратном порядке.
Важно! Иногда найти перегоревший элемент можно при помощи визуального осмотра — вокруг сгоревшего светодиода будут видны желтые или коричневые пятна нагара
Как разобрать телевизор?
Проверка светодиодов подсветки окончена, значит нужно перейти непосредственно к самому разбору. Снимать матрицу руками нужно максимально аккуратно, чтобы не повредить линзы или блок питания. Сама система телевизора состоит из трех основных запчастей: блок питания, main и T-con. Без опыта разбора не стоит браться за подобную работу, специалисты советуют выполнять все процедуры в соответствии с такими правилами:
— Подготовить к работе два стола, первый для матрицы, второй предназначен для рассеивающих пленок;
— Чтобы не оставить грязных следов на пленках или не навредить качеству изображения в последствии – нужно вымыть руки и использовать специальные очищающие салфетки;
— К дешифраторам следует относиться слишком аккуратно, ведь любое неаккуратное движения может повредить шлейфу
Прежде чем заменить светодиоды в подсветке телевизора, нужно приобрести соответствующие диоды. Во время работы, нужно использовать небольшое паяльное оборудование, направленное на тонкую и аккуратную работу.
Выявление неисправности
Чтобы устранить неисправность, необходимо понять, действительно ли лента светодиодов является ее причиной. С этой целью нужно разобрать телеприемник и осмотреть его комплектующие.
Для диагностики нужно выполнить частичную разборку телевизионной панели и ряд замеров. Так, телевизор требуется положить вниз экраном на твердую поверхность, например, стол, накрытый покрывалом или простыней, чтобы не допустить повреждения матрицы. Далее следует снять ножку, а затем выкрутить весь крепеж, удерживающий заднюю крышку, и убрать последнюю в сторону. Если она не снимается, нужно отыскать болт, который не выкручен, и удалить его.
Теперь замеры. Сначала нужно проверить напряжение на драйвере. Если на выходе значение равно 220 вольт, это означает, что деталь исправна и подает питание на ленту. Далее нужно таким же образом провести диагностику подсветки. Если она неисправна, значение будет 100 вольт. Для ремонта пользователю потребуется снять матрицу.
