Как отремонтировать бытовой вентилятор

Неисправности с фланцем

Фланцы, как правило, в вентиляторах устанавливаются пластиковые. Если устройство падает, то они могут легко поломаться. В данном случае ремонт вентилятора придется начинать с откручивания задней крышки. Если рассматривать простые модели, то фланцы у них, как правило, располагаются возле электромотора. Однако есть модификации, где они находятся у самого вала. В первом случае блок управления снимать нет потребности. Однако придется скрутить в первую очередь кривошип.

Далее снимается червячная передача. После этого потребуется отсоединить переключатель. Фланец крепится в основном на панели при помощи винтов. Если он сильно деформирован, то его проще всего поддеть отверткой. Однако если повреждения несерьезные, то его можно легко скрутить. Если говорить про модели, где фланец установлен возле блока управления, то там следует поступать иначе.

В первую очередь в вентиляторе высвобождается прижимная планка. Далее скручивается непосредственно блок управления. Следующим шагом нужно снять прокладку, которая находится рядом с ротором. Крепиться фланец в данном случае должен на двух винтах. Чтобы заменить его, потребуется в сервисном центре заказать аналогичную деталь.

Основные проблемы

Чтобы выявить первопричину неисправности, необходимо узнать, из каких частей состоит вентилятор. Вне зависимости от типа (напольный или настольный) прибор обладает совершенно одинаковым устройством. Разница заключается лишь в длине стойки.

Проблемы в работе вентилятора бывают разные, и у каждой из них есть свои причины и признаки.

Вентилятор не включается

Прибор может не включаться, но в этом случае важно обратить внимание, загорается лампочка или нет при попытке запуска аппарата. Если индикатор светится, а устройство не включается, значит, сломался блок с кнопками, который располагается на стойке вентилятора

Если лампочка на корпусе не включается, и прибор не издает звуков, возможно, в розетке отсутствует напряжение, или причина кроется в поломке шнура, вилки. При невозможности запуска бытового прибора и исключении вышеописанных причин, проблему стоит искать в электродвигателе.

Плохо вращаются лопасти

Лопасти могут медленно вращаться по нескольким причинам. Основная из них – нехватка смазочного материала в подшипниках скольжения. Иногда лопасти деформируются под высокими температурами от двигателя (когда прибор работает слишком долго, происходит перегревание). В этом случае лопасти цепляются за защитную сетку, поэтому обнаружить такую проблему просто и быстро.

Вентилятор не поворачивается в стороны

Проблема в кривошипе.

Скорее всего, его крепежные винты ослабли, и надо всего лишь затянуть их. Если агрегат поворачивается, но «со скрипом», то есть, туго и с паузами, разберите корпус вентилятора ипроверьте состояние и сцепление шестерен в редукторе . Убедитесь, что переключатель свободно перемещается вверх-вниз. Нужно будет вынуть вал и главную шестерню для того, чтобы смазать их. Собрать все смазанное обратно. При износе шестерен соберите вентилятор без редуктора – он будет работать в статичном положении. Но будет ведь.

Кулер гудит и не вращается

Многие люди ошибочно называют кулером вентилятор, но в действительности это охлаждающий прибор, который может и не иметь лопастей. Главное предназначение кулера – выведение нагретого воздуха из вентилятора. Иногда он гудит, но не вращается. Тут причин несколько:

• недостаток смазочного масла в подшипниках;
• поломка конденсатора;
• неисправность двигателя.

Вентилятор шумит и скрипит

Дело в деформации пропеллера или в ослаблении крепежа подшипника скольжения.

Вспоминайте, может, вы вытаскивали его на солнце и забыли там или вообще роняли много и сильно. Отключите прибор от сети и начинайте его разбирать. Осмотрите защитную решетку на предмет деформации – возможно, лопасти при вращении касаются ее вдавленных частей. Выпрямить все изгибы можно руками. Снимите пропеллер, осмотрите и его лопасти – тема та же. В отличие от решетки выпрямить полиуретан руками не выйдет. Придется менять пропеллер. Если же там все ровно, проверьте крепеж подшипника – закрутите все болты.

Несмотря на некоторые внешние отличия различных моделей вентиляторов, принципы их устройства и ремонта одинаковы. Не грустите, если ваш вентилятор сломался, не спешите нести его на свалку и искать на чердаке бабушкино опахало – все не так сложно и чаще всего исправимо.

Другие неисправности

Что еще может произойти с напольным и настольным вентилятором:

1. Поломка конденсатора. В бытовых вентиляторах обычно используется сухой тип, изготовленный из пластмассы, которая легко деформируется из-за перегрева.
2. Неисправность электрического двигателя. Основной признак – прибор не запускается или выдает неестественные звуки.
3. Неполадки в блоке управления. Чаще всего причина кроется в червячной передаче и диффузоре.
4. Если есть переключатель скорости, то вентилятор может не работать по причине его неисправности. Причина – обрыв обмоток.
5. Редко выход из строя вентилятора заключается в роторе. Такое бывает на фоне перегрева мотора.

Вне зависимости от причины неисправности напольного и настольного вентилятора, проведите самостоятельную диагностику, которая позволит выявить участок и причину слома.

Как проверить обмотки вентилятора

На мультиметре выставляете сопротивление в 2000 Ом. Далее, чтобы не выкусывать нигде провода, в месте подключения конденсатора, зачищаете немного изоляцию.

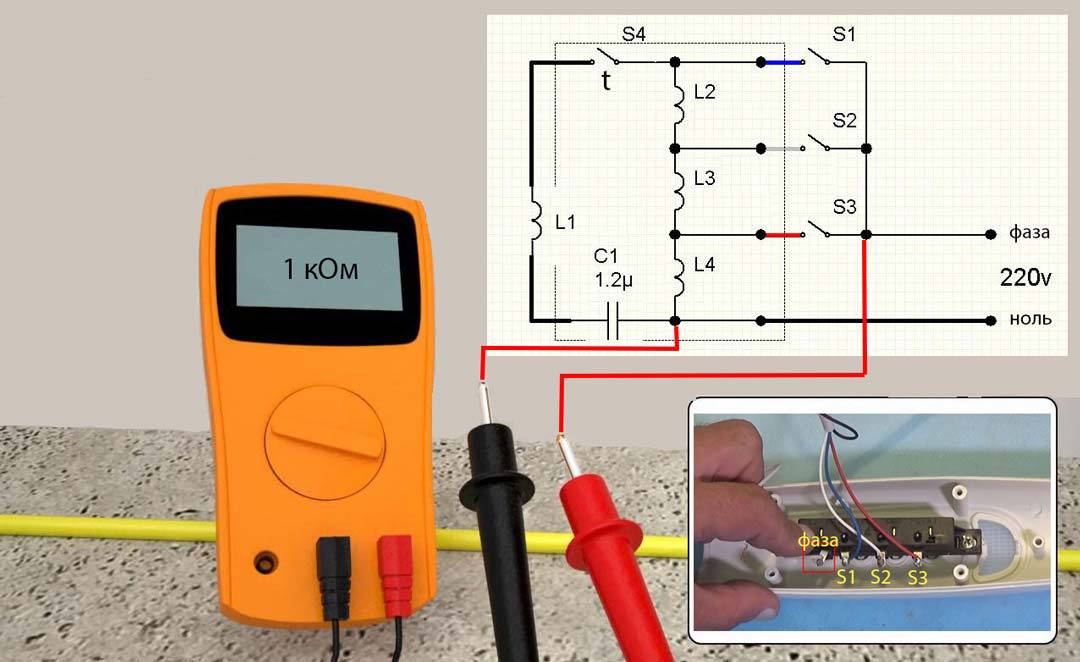

Ищите общую точку цепи, как на схеме внизу.

Найдя ее, вызваниваете сопротивление обмотки. Для этого поочередно касаетесь вторым щупом контактов на переключателе.

Примерные значения сопротивления обмоток вентилятора могут быть следующими:

Конечно у разных моделей они могут немного отличаться, но самое главное, чтобы не было обрыва или КЗ. Замеры могут показать как несколько сотен Ом, так и чуть больше 1кОм.

Все зависит от мощности вентилятора и сечения провода.

Сопротивление между выводами обмоток будут уже поменьше – 100-200 Ом.

Еще проверяется конденсаторная обмотка и суммарное сопротивление всех обмоток вместе взятых.

Вот самое грамотное и полное видео по проверке работоспособности обмоток вентилятора мультиметром.

Если проверка целостности обмоток также не выявила отклонений и дефектов, идете дальше. Для этого полностью разбираете вентилятор, что называется по косточкам.

Неисправности вентиляции в квартирах

Вытяжные встраиваемые вентиляторы значительно проще в конструктивном плане. Но стоимость их невелика и часто проще приобрести новый, чем искать детали, исчезнувшие из оборота. Плохое вентилирование помещений может быть связано не с работой самого прибора, а с ошибками при организации системы вытяжки.

Вентиляция в ванной комнате

При неработающей вентиляции в ванной воздух становится влажным и не проветривается, плохо сохнет белье, может появиться плесень.

Нормальная схема работы вентиляции

Причины могут быть следующие:

• вентиляционный лаз забит пылью и паутиной;
• посторонние предметы в шахте;
• вытяжной вентилятор установлен на втягивание воздуха вместо отвода.

Правильным вариантом решения проблемы будет обращение в управляющую компанию. Специалисты опускают в вентиляционную шахту до самой квартиры груз, чтобы пробить все препятствия. В особо запущенных случаях в шахту опускают камеру, для определения местонахождение препятствий. Вентиляционную шахту вскрывают со стороны подъезда. Возможно придется обойти соседей по стояку и проверить, нет ли у них неправильно установленных вентиляторов, которые нарушают вытяжку.

Вытяжка в кухне

Вытяжная вентиляция призвана выводить из квартиры неприятные запахи и спертый воздух. Однако, при нарушении технологии строительства или вследствие других причин из вытяжного отверстия воздух начинает попадать в квартиру, несмотря на работающий вентилятор.

Загрязнение вентиляционной шахты

Из-за этого в квартире возникают посторонние запахи. Продукты готовки не выводятся с кухни. Причинами могут быть следующие:

• дефекты конструкции вентиляционных шахт и каналов создают обратную тягу;
• сильные порывы ветра в одном направлении задувают в шахту воздушные потоки;
• скопления паровых масс и морозного воздуха в вентиляции;
• загрязнение шахты снегом и отходами.

В итоге осевой вентилятор перетягивает воздушные массы из одной шахты в другую и вытяжка начинает бесшумно работать в обратную сторону.

Для решения недочетов лучше пригласить специалистов. Они оценят рациональность использования оборудования в соответствии с документацией и проведут качественную экспертизу установки и работы вентиляционной системы. В полученном отчете будут указаны все недостатки существующей системы и меры по их исправлению. Работники УК обязаны прочистить вентиляционные шахты от посторонних объектов. Также избавиться от эффекта обратной тяги в вытяжке устанавливают дефлектор для подсоса дыма и создания на кухне сквозящих воздушных потоков.

Ремонт вентилятора своими руками

Признаками неисправности механической части вентилятора являются:

• посторонние шумы при работе;
• снижение скорости вращения, при этом вращение вала выключенного прибора рукой происходит с усилием;
• полная остановка, при которой вращение вала вентилятора рукой невозможно или требует значительных усилий.

К электрическим неисправностям относятся:

• срабатывание защитных устройств (автоматических выключателей) при включении вентилятора;
• запахи горелой или перегретой изоляции при работе;
• снижение скорости вращения при свободном вращении вала выключенного прибора;
• перебои в работе при изменении режимов.

Несвоевременно устраненные механические неисправности прогрессируют в развитии и приводят к возникновению электротехнических проблем. Длительная работа вентилятора с заклиниванием на валу приводит к перегреву и выходу из строя обмоток электродвигателя. Разболтанный подшипник позволяет валу двигателя совершать перемещения в радиальном направлении, которые приводят к повреждению обмоток статора.

Поэтому при обнаружении признаков неисправности нужно незамедлительно заняться ее устранением.

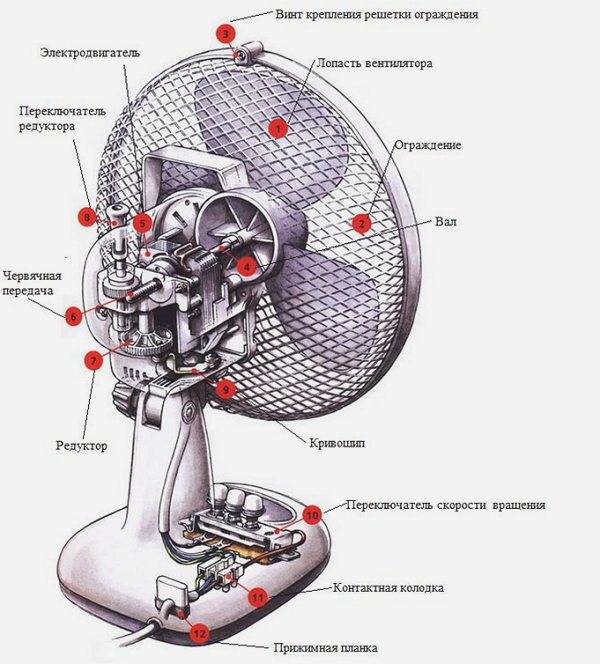

Устройство настольного вентилятора

Состав вентилятора

Типичный вентилятор включает:

• двигатель переменного, постоянного тока;
• маховик;
• кнопки, реле, контакторы;
• схема автоматической регуляции.

Опционально элементы отсутствуют, схематика ремонта выглядит следующим образом:

В первую очередь прозвоним обмотки двигателя. Безотносительно конструкции внутри имеются катушки, дают (на экране тестера) сопротивление единицы-десятки Ом

Обратите внимание: пусковые обмотки асинхронных двигателей прозванивают после конденсатора. Очевидный момент, игнорирование правила приводит к неразберихе. Конденсатор поворачивает фазу напряжения на 90 градусов, помогая создать правильное распределение поля внутри статора

Если двигатель коллекторный, обмотки соединены последовательно (конденсатора нет). Разумно прозвонить мотор на входе, поскольку неисправность может укрыться в другом месте. Зафиксирован обрыв или нет, снимаем щетки, займемся коллектором во вторую очередь. Звоним секции поочередно. При выявлении неисправности ремонтопригодность вентилятора охлаждения оценивается по конструкции. Сделать сложно, попытайтесь найти новый коллектор. Нечего говорить, у асинхронных двигателей с короткозамкнутым ротором барабан не ломается. Ток «беличьей клетки» сравнительно мал, медь, завальцованная внутрь, напротив, – толстая.
Во вторую очередь оценивают исправность жил, реле, кнопок. Прозванивается цепь, включая условия срабатывания терморегулятора. Методика реализации определена конструкцией. Имитируйте нагрев, зажигалкой подогревая датчик. Подход разумен в кухонных вытяжках, прочих приборах, где температура сравнительно высока. Кнопки проверяют на прохождение/прерывание электрического тока в соответствующих положениях. Часто ремонт бытовых вентиляторов своими руками касается коммутации. Кнопки нажимаются неаккуратно, проливается жидкость. Требуется восстановить правильное функционирование механической части, почистить контакты. Кто проливал варенье на пульт управления телевизором, поймет ситуацию. Механизм разбирается, контакты чистятся. Нелишним будет напомнить, что конденсатор пропускает переменный ток, в сладком случае проделывают две операции: звонят элемент на проверку наличия короткого замыкания (это поломка), подают питание переменным током и проверяют прохождение сигнала со стороны обмотки. С полной уверенностью скажем: поломан ли конденсатор.

Конденсатор поворачивает фазу напряжения на 90 градусов, помогая создать правильное распределение поля внутри статора. Если двигатель коллекторный, обмотки соединены последовательно (конденсатора нет). Разумно прозвонить мотор на входе, поскольку неисправность может укрыться в другом месте. Зафиксирован обрыв или нет, снимаем щетки, займемся коллектором во вторую очередь. Звоним секции поочередно. При выявлении неисправности ремонтопригодность вентилятора охлаждения оценивается по конструкции. Сделать сложно, попытайтесь найти новый коллектор. Нечего говорить, у асинхронных двигателей с короткозамкнутым ротором барабан не ломается. Ток «беличьей клетки» сравнительно мал, медь, завальцованная внутрь, напротив, – толстая.
Во вторую очередь оценивают исправность жил, реле, кнопок. Прозванивается цепь, включая условия срабатывания терморегулятора. Методика реализации определена конструкцией. Имитируйте нагрев, зажигалкой подогревая датчик. Подход разумен в кухонных вытяжках, прочих приборах, где температура сравнительно высока. Кнопки проверяют на прохождение/прерывание электрического тока в соответствующих положениях. Часто ремонт бытовых вентиляторов своими руками касается коммутации. Кнопки нажимаются неаккуратно, проливается жидкость. Требуется восстановить правильное функционирование механической части, почистить контакты. Кто проливал варенье на пульт управления телевизором, поймет ситуацию. Механизм разбирается, контакты чистятся. Нелишним будет напомнить, что конденсатор пропускает переменный ток, в сладком случае проделывают две операции: звонят элемент на проверку наличия короткого замыкания (это поломка), подают питание переменным током и проверяют прохождение сигнала со стороны обмотки. С полной уверенностью скажем: поломан ли конденсатор.

Перед сборкой не забудьте смазать механическую часть, масло не должно попасть меж ротором и статором. В идеале здесь равномерный зазор. Заметив разницу, проведите центрирование ротора (сложная задача). Иногда подшипники отсутствуют. В бытовых вентиляторах нагрузка не столь велика, чтобы потребовалось улучшить скольжение. Однако трущиеся места возникают в любом случае. Шероховатые участки смазывают.

Бытовые вентиляторы

Бытовые вентиляторы разнятся конструкцией, применяются схожие технические решения. Приведем краткий перечень тех мест, где полезна вращающаяся крыльчатка:

• компрессоры холодильников непременно имеют принудительный обдув;
• ремонт вентилятора блока питания является заурядной проблемой;
• каждый асинхронный двигатель содержит пару крыльчаток на валу для обдува катушек статора;
• ни один пылесос не обходится без двигателя с лопастями;
• кулер процессора представляет собою уменьшенную копию бытового вентилятора;
• без вентилятора отопителя ни один салон авто не прогреется как следует, а ремонт гидромуфты вентилятора набил оскомину некоторым водителям;
• вытяжки кухонные, туалетные и прочие имеют в своем составе мотор и крыльчатку.

Неполный перечень бытовой техники, применяющей вентиляторы. Системный блок компьютера излишне шумит — потребуется смазка кулеров. Аккуратно отдирается пинцетом наклейка на корпусе вентилятора, торец оси выходит прямо сюда. Капните пару капель на точку скольжения, шумность должна уменьшиться. Где встречаются вентиляторы, применимы перечисленные выше приемы ремонта. Различие в размерах, назначении и прочих деталях.

Изучив принципы формирования индуктивностей, принимайтесь за замену катушек статора двигателей. Длительный, нудный процесс, заниматься не рекомендуется, кто решится — сфотографируйте ремонтируемую часть, выкусите проводку, намотайте правильно витки, нужным образом проведите обратное подключение. Звучит непросто, выполнить сложнее. Часто катушки лишены оболочки. Моток проводов, непонятным образом соединен с соседними катушками. Бытовой вентилятор смотрится страшно в разобранном виде. Под проволоку статор имеет кюветы, куда сложно уложить витки. Ремонтом двигателей бытовых вентиляторов никто не занимается.

Дамы вообще считают: разобранный вентилятор негодный, выкидывают разложенные тут и там детали. Не оставляйте раскуроченный прибор без присмотра.

Достался мне почти даром некондиционный вентилятор West SF-1602T (с мех. таймером) китайского производства, продаваемый нашей фирмой Ост-Вест. Примерная стоимость аналогичного у нас около 20$. Обмотки двигателя не звонились. По наружным проводам только серый-синий 0,1к. Внешний конденсатор одним концом к черному общему и вторым к просто к одному выводу из обмоток (после вскрытия, см.далее). Больше ничего полезного. Снял задний кожух двигателя (на нем еще прикручен поворотный механизм и внешний конденсатор) и среднюю часть (пластины с катушками). Передний кожух с ротором остались на передней панели вентилятора за ненадобностью в манипуляциях. При деталном осмотре контактов проводников обнаружились несколько обрывов (как бы сгнили) выводов катушек под кембриками. Восстановил контакты. Добавилось определение: черный (общий)-красный 1,0к. Естесственно ничего не работает. В итоге был предпринят почти вандальный, но единственный, поэтому правилный вариант (уже сомнительно) — распаять все выводы катушек. Про перепайку остальных контактов на всякий случай на подумал, ибо было поздно уже. Зарисовал выводы с точностью до 99%. Три проводника выходили почти из одной точки — их я не подписывал (ну, неудобно было), просто зарисовал местоположение. После освобождения выводов обмоток «из плена» все зазвонилось. Четыре обмотки — 1.0к, 0.2к, 0.1к и 0.7к. Используя свои зарисовки и логические вычисления (по поводу трех проводников из одной точки) восстановил схему подключения обмоток и конденсатора (см. рис.)

Неисправности вентиляторов в системах охлаждения автомобилей

Вентилятор включается датчиком, расположенным в системе охлаждения. Реагируя на сигнал, кулер (охладитель) включается и направляет дополнительный поток воздуха для снижения температуры жидкости и мотора. Ряд сбоев связан не поломками самого вентилятора, а с работой электронных датчиков, чутко реагирующих на изменения в системе.

Часто щелкает реле вентилятора

Часто щелкает реле вентилятора в автомобильных системах охлаждения. Причиной может быть, как окисление контактов реле, так и скачки температуры, вызывающие его срабатывание. Диагностике подвергаются:

• датчик;
• проводка;
• цепь у контроллера на управление вентилятором.

Поломка может вызвать повреждения двигателя, так как некорректная работа датчиков вызывает неправильную постановку угла опережения зажигания.

Вентилятор системы охлаждения

Первым делом необходимо заехать на диагностику и прозвонить сканером узлы. При обнаружении поврежденного сегмента, его нужно заменить, установив новый.

Частое включение вентилятора охлаждения

Часто включается вентилятор охлаждения. Нормальным считается, когда периоды простоя вентилятора превышают продолжительность его работы. Если же этот алгоритм нарушается, причины могут быть следующие:

• засорение системы охлаждения;
• понижение уровня охлаждающей жидкость в радиаторе;
• неисправен термостат;
• не работает помпа;
• наличие воздушных пробок.

Засорение системы охлаждения

Необходимо промыть термостат и радиатор, долить охлаждающую жидкость, проверить работоспособность помпы водяного насоса и заменить ее при необходимости. Пробки воздуха в радиаторе выгоняют подачей напора сжатого газа. При неисправности датчика, если температура его включения не совпадает с паспортными показателями, нужно заменить прибор.

Не работает вентилятор кондиционера

Причинами, почему не работает , могут быть следующие:

• неисправна муфта на основном вентиляторе;
• окислились контакты реле выключателей;
• перегорели предохранители;
• окислились клеммы массы питания;
• недостаточный уровень хладагентов;
• окислились щетки якоря.

Ремонт вентилятора кондиционера

Лучше заехать к электрику в сервис, чтобы он с мультиметром обследовал состояние кондиционера и выяснил причину поломки.

Снижение температуры запуска вентилятора

В жаркое время года заводские настройки реле включения вентилятора не позволяют полноценно эксплуатировать автомобиль. В пробках двигатель может начать кипеть, что приводить к более серьезным поломкам.

Перепрошивка ЭБУ

Для того, чтобы снизить температуру включения вентилятора можно применить следующие способы:

• перепрошить настройки ЭБУ при посещении сервиса;
• залить антифриз с более высокой температурой кипения, например, 120 градусов;
• проверить уровень давления и герметичность крышки бачка;
• поставить маршрутный компьютер с возможностью регулировки температуры включения вентилятора или кнопку принудительного включения.

Более низкая температура позволит запускать вентилятор раньше, что скажется положительно на работе двигателя.

Произвольное включение вентилятора

Вентилятор радиатора должен включаться при высокой температуре двигателя, для его остывания. Однако, иногда происходит произвольное включение устройства, при том, что датчик термостата показывает комфортную температуру в 25-35 градусов.

Забитый воздушный фильтр

Причинами этого могут быть следующие:

• некачественное топливо, присадки в котором снижают температуру вспышки в двигателе;
• недостаточный уровень антифриза;
• забит воздушный фильтр;
• включен климат-контроль;
• отказал термовыключатель кулера.

При подозрении на некачественное топливо, нужно замерить температуру выхлопных газов. Сильно загрязненный радиатор промывают обычной водой из шланга.

Следует заехать на диагностику, проверить работоспособность терморегулятора. При необходимости долить или заменить антифриз.

Виды подшипников

Прежде чем приступать к разборке и смазке, желательно знать тип подшипника, который используется в вашем кулере. Это влияет на выбор масла и способ смазывания.

В вентиляторах бытовой и компьютерной техники используются подшипники:

1. Скольжения (sleeve bearing) — наиболее распространенный и самый простой вид, который состоит из втулки с вращающимся валом. Втулка покрыта антифрикционным материалом. Для их смазки годится WD-40.
2. Скольжения с винтовой нарезкой (rifle bearing, Z-Axis bearing) — имеет специфические нарезки на втулке оси, которые осуществляют рециркуляцию смазки.
3. Гидродинамические (FDB bearing) — модернизированный подшипник скольжения, где вращение вала осуществляется в слое жидкого вещества, которая удерживается внутри втулки за счёт создающейся при работе разницы в давлении
4. Качения (ball bearing, ceramic bearing) состоит из двух колец (шариков), тел качения и сепаратора. В качестве материала, может использоваться керамика. Для подшипников качения применяется консистентная смазка (силиконовая).
5. Масляного давления (SSO) — улучшенный гидродинамический подшипник. Отличительной особенностью является большое количество жидкости (смазки) Для уменьшения износа вал центрируется установленным в основание постоянным магнитом
6. Самосмазывающийся подшипник скольжения (LDP) — улучшенный подшипник скольжения. Есть защита от пыли, соответствующая IP6X, и специальный слот для восстановленного масла, которые увеличивают срок службы вентилятора.
7. Подшипник с полиоксиметиленом (POM Bearing) — модернизированный подшипник скольжения. Для увеличения срока эксплуатации, вал покрыт полиоксиметиленом, обладающим небольшим коэффициентом трения скольжения.

В статье будет рассмотрена смазка кулеров с подшипниками первого и четвёртого типа: скольжения и качения.

Метод регулирования скорости двигателя напольного вентилятора

Ничего не сказано о способе регулирования скорости, неудивительно. В рассмотренной модели на катушки приходит четыре провода, один поставляет штекер. Три других входят в обмотку через тканевые кембрики. Что находится внутри доподлинно неизвестно. Выбор невелик, двигатель асинхронного типа с изолированным ротором управляется двумя способами:

1. Изменение амплитуды напряжения.
2. Коммутация обмоток с неодинаковым количеством витков.

Инверторное управление в расчет не берем, в данном случае просто негде уместиться такой сложной схеме. Остается регулирование амплитуды напряжения. На каждом из проводов сидит неодинаковое количество витков. Выйдет из строя одна скорость (две), кембрики придется резать, следовательно, станет очевидной и электрическая схема двигателя. Усидчивый мастер намотает новую катушку, ленивый возьмет с клиента деньги на покупку нового двигателя (старый пустит на цветмет).

Косвенно число витков узнают через соотношения сопротивлений между выводами каждой скорости. Тестер использует постоянное напряжение для измерения величины, поэтому индуктивная часть импеданса выбрасывается из рассмотрения. Число витков прямо пропорционально омическому сопротивлению участка обмотки.

https://youtube.com/watch?v=HIRReK891qI

Как намотать простейшую индуктивность для вентилятора

Разбиравшие детские машинки, в курсе: внутри часто стоит индуктивность, обыкновенная проволочная катушка. В бытовых вентиляторах картина аналогичная. Скажем об устройствах розжига электроплиты, других приборов. Катушки индуктивности доступно намотать, используя специальное приспособление. Ремонт вентиляторов своими руками получится выполнить, не прибегая к помощи мастера.

Понадобится доска. Полуметровый кусок фанеры, несущий две пары стоек. С одной будет сматываться проволока, на другой — набираться новая катушка индуктивности. Меж парами стоек ось свободно вращается. Для автоматизации процесса предусмотрите наличие приспособлений для подключения привода от шуруповерта, дрели или иного устройства аналогичного толка. Для ручной перемотки используйте ручку, как у кинооператоров в стареньких фильмах.

Перед намоткой индуктивности размотайте старую. Катушку предварительно прозвоните, чтобы ремонт канальных вентиляторов и центробежных вентиляторов не включал в себя лишней работы. Один конец катушки верхний. Какой именно, легко понять, сняв изоленту, другой вид защитного покрытия с витков. Начинается процесс смотки. Понятно, потребуется каркас. В простейшем случае можно обойтись деревянной катушкой для швейных ниток. При смотке недопустимы излишний натяг, послабление проволоки. Медь оттягивается пальцем вверх. Включается привод, опционально помогает вторая рука. Обрыв произошел в начале/конце, проволоку используйте для намотки новой индуктивности. В противном случае лучше по измеренной длине прикупить новых комплектующих.

Вне зависимости от разновидности вентиляторов намотка ведется рядами от края и по принципу челнока. Витки ложатся поплотнее друг к другу, что контролируется пальцем придерживающей проволоку руки. Концы выводятся в точности, как сделано у исходной катушки, чтобы не забивать голову подробностями, рекомендуется провести съемку на мобильный телефон того, как выглядел бытовой вентилятор до проведения ремонта. Касается колодок, клемм, кнопок, реле и двигателя. Как только намотка окончена, концы закрепите. Катушка звонится. Если сигнал не проходит, то виновата лаковая изоляция проволоки. Снимается таблеткой аспирина и паяльником, повторите комбинацию перед лужением. Доставайте жало, ждите разогрева.

Параллельно найдите кусок изоленты обмотать катушку бытового вентилятора. Очищенный от изоляции провод звонится, в случае успеха залудите с обоих концов. Бытовой вентилятор готов к работе, собирайте электрические соединения, ставьте катушку на место, ремонт окончен. Проверим прибор, хорошо ли работает от сети. При неприятном звуке, издаваемом двигателем, примените смазку. Пропали скрежет и писк? Процедура пошла бытовому вентилятору на пользу. Шумность существенный фактор при эксплуатации домашней техники. Подключайте блок управления вентилятором, прибор готов к эксплуатации.

Как разобрать кулер?

Проделав эти не сложные действия, приступайте непосредственно к разборке самого вентилятора:

1. Со стороны, где находятся провода отклейте этикетку.
2. Острым предметом подденьте резиновую пробку и снимите её.
3. Снимите стопорное кольцо, с прорезью на одной из сторон. Для этого кончик ножа или тонкой отвёртки, вставьте в прорезь и поверните на 90° чтобы оно раздвинулось и приподнимите кольцо.
4. Уберите уплотнительное резиновое кольцо, обрамляющее стержень.
5. Отсоедините крыльчатку от рамки вентилятора.
6. Дальше можно чистить и смазывать.

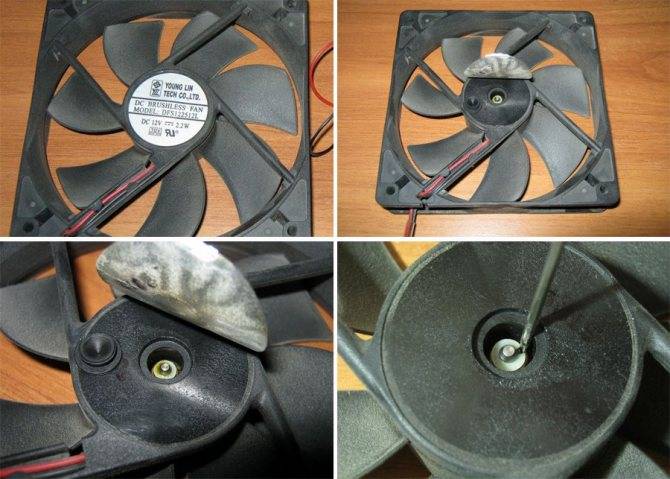

Снимаем наклейку и вытаскиваем стопорное кольцо

Следом за стопорным кольцом вытаскиваем уплотнительное резиновое и разъединяем части кулера

Полезные рекомендации

Обратите внимание на следующие полезные советы:

• не позволяйте вентилятору работать слишком долго (беспрерывно);
• не используйте вентиляторную технику при открытых вращающихся элементах, то есть при отсутствии защитной решетки;
• не допускайте попадания прямых солнечных лучей на пластиковые элементы (они деформируются);
• не забывайте о смазке;
• не устанавливайте устройство возле отопительных приборов (газовой или электрической печки);
• если сомневаетесь в том, что запомните точное расположение всех деталей, лучше во время разборки вентилятора делать соответствующие фотографии;
• не включайте прибор после собственноручного ремонта напрямую в электросеть – используйте блокаторы УЗО (если они сработают, отнесите вентилятор в мастерскую или перепроверьте соединение проводов).

Если вы затеяли ремонт напольного или настольного вентилятора своими руками, обязательно изучите всю информацию, а при необходимости проконсультируйтесь со специалистами. Даже если вы не имеете достаточного опыта, все равно пробуйте и верьте в свои силы.

Диагностика неполадок

Неисправности напольных и настольных вентиляторов бывают 2-х видов – механические и электрические. Именно на первые простой обыватель не обращает особого внимания, а ведь это ведет к поломке в электрической части прибора. К примеру, если заклинил вал, а оборудование продолжает работать, то это бесспорно вызовет перегрев электродвигателя. Если разбалтывается подшипник, то в будущем повредится обмотка статора.

Перед диагностированием вентилятора в домашних условиях отключите прибор от электропитания. Агрегат часто не включается из-за неисправности шнура или розетки, поэтому в первую очередь к блоку питания подключают любой другой прибор. Если он не включается, значит, виновник – розетка, которую нужно починить.

Чтобы осмотреть внутреннее оснащение вентилятора, разберите его, действуя по следующей схеме:

1. Снимите основной обод.
2. Открутите на защитной сетке крепежи и снимите её переднюю часть.
3. Отсоедините пропеллер с лопастями. Особенность – в вентиляторах пропеллер крепится при помощи гайки с левосторонней резьбой, которая прикручивается к валу электродвигателя. Следовательно, откручивают крепеж по часовой стрелке, а закручивают наоборот.
4. Уберите защитную сетку сзади, откручивая гайку.
5. Открутите 4 винта.
6. Снимите весь крепежный материал с кожуха мотора и уберите панель. Не забудьте о болте, который располагается на рукоятке, регулирующей вращение корпуса. Если этого не сделать, не откроется доступ к двигателю.
7. Снимите заглушку с задней стороны прибора.
8. Открутите шуруп.
9. Доступ к двигателю открыт.

Так как поломка часто связана с недостатком смазки, обязательно капните несколько капель технического масла на втулку.

Проверните вал сначала в одну, потом в другую сторону для лучшего впитывания смазочного материала. После этого соберите вентилятор в обратном направлении, включите прибор и проверьте на работоспособность.

Более наглядно про то, как разобрать вентилятор и провести диагностику неисправностей смотрите в этом видео:
